Produkttyp	Soundbar mit aktivem Subwoofer (Hi-Fi-System)
Marke	Klipsch
Modell	SB 120
Stromversorgung	100-240 V AC, 50/60 Hz, 80 W
Ausgangsleistung	80 W
Drahtlose Konnektivität	Bluetooth
Audioeingänge	Digital optisch, analog 3,5 mm, doppelt RCA
Audioausgang	Integrierte Lautsprecher
Besondere Funktionen	3D-Surround-Sound, automatischer Standby-Modus, programmierbare Fernbedienung
Lieferumfang	Soundbar SB 120, Fernbedienung, Netzkabel, optisches Kabel, 3,5-mm-auf-RCA-Kabel
Maße (B x T x H)	Ca. 100 x 28 x 7 cm (Schätzung)
Gewicht	Ca. 3 kg (Schätzung)
TV-Kompatibilität	Max. TV-Gewicht 45 kg, max. TV-Basis 78 x 28 cm
Standby-Verbrauch	Weniger als 0,5 W
Kompatible Decoder	Satellit, Kabel, Universal
Pflege	Mit einem trockenen, weichen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen. Sorgen Sie für eine Belüftung von mindestens 2,5 cm um das Gerät.
Reparierbarkeit	Für Reparaturen kontaktieren Sie den Klipsch-Kundendienst. Keine Ersatzteile im Lieferumfang enthalten.

Häufig gestellte Fragen - SB 120 KLIPSCH

Wie schließe ich die Klipsch SB 120 Soundbar an den Fernseher an?

Schließen Sie die Soundbar mit dem mitgelieferten optischen Kabel an den digitalen optischen Ausgang Ihres Fernsehers an (falls vorhanden). Andernfalls verwenden Sie den Kopfhörerausgang mit dem 3,5-auf-RCA-Kabel oder die RCA-Audioausgänge mit einem RCA-auf-RCA-Kabel (nicht im Lieferumfang enthalten).

Mein Fernseher erkennt die Soundbar nicht. Was tun?

Überprüfen Sie, ob das optische Kabel richtig eingesteckt ist und die Schutzkappen entfernt wurden. Stellen Sie sicher, dass die Soundbar eingeschaltet ist (Statusleuchte leuchtet) und die Lautstärke nicht stummgeschaltet ist. Wählen Sie die richtige Eingangsquelle (optisch, analog usw.) an der Soundbar aus.

Wie programmiere ich die Fernbedienung meines Fernsehers, um die Klipsch SB 120 zu steuern?

Befolgen Sie die Programmier schritte in der Anleitung: Drücken und halten Sie die Einschalttaste der Soundbar-Fernbedienung, bis die Anzeige blinkt, und verwenden Sie dann die Fernbedienung Ihres Fernsehers, um den Code zu senden. Wenn dies fehlschlägt, wiederholen Sie den Vorgang oder versuchen Sie es mit der Originalfernbedienung des Fernsehers.

Wie verbinde ich ein Smartphone über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Smartphone und suchen Sie nach Geräten. Wählen Sie 'SB 120' aus der Liste. Die Statusleuchte der Soundbar sollte dauerhaft blau leuchten. Zum Trennen drücken Sie die Bluetooth-Taste auf der Fernbedienung oder deaktivieren Sie Bluetooth auf dem Smartphone.

Die Soundbar schaltet sich nicht ein. Was soll ich überprüfen?

Stellen Sie sicher, dass das Netzkabel an eine funktionierende Steckdose angeschlossen ist und der Schalter auf der Rückseite der Soundbar auf ON steht. Wenn die Anzeige dauerhaft rot leuchtet, befindet sich die Soundbar im Standby; sie schaltet sich automatisch ein, wenn der Fernseher eingeschaltet wird.

Wie aktiviere ich den 3D-Surround-Sound?

Drücken Sie die Taste '3D-Surround' auf der Fernbedienung. Die Statusleuchte blinkt einmal grün zur Bestätigung und wird dann dauerhaft weiß. Zum Deaktivieren drücken Sie erneut; die Anzeige blinkt rot.

Warum gibt es nach dem Anschließen keinen Ton?

Überprüfen Sie, ob die Soundbar nicht im Standby ist (rote Anzeige). Erhöhen Sie die Lautstärke an der Soundbar und an der Quelle. Stellen Sie sicher, dass die richtige Eingangsquelle ausgewählt ist. Wenn Sie ein optisches Kabel verwenden, entfernen Sie die Schutzkappen.

Wo platziere ich die Soundbar im Verhältnis zum Fernseher?

Platzieren Sie die Soundbar vor dem Fernseher und stellen Sie sicher, dass der Fernseher die maximalen Abmessungen der Basis (78 x 28 cm) nicht überschreitet und sein Gewicht unter 45 kg liegt. Lassen Sie mindestens 2,5 cm Abstand um die Soundbar für die Belüftung.

Wie reinige ich die Soundbar?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Verwenden Sie keine Chemikalien, Lösungsmittel oder Scheuertücher. Vermeiden Sie Kontakt mit Flüssigkeiten.

Bluetooth funktioniert nicht. Was tun?

Stellen Sie sicher, dass das Bluetooth-Gerät korrekt mit der Soundbar gekoppelt ist. Bringen Sie es näher an die Soundbar (weniger als 10 Meter). Wenn die Anzeige während des Kopplungsversuchs rot blinkt, wiederholen Sie den Vorgang, indem Sie die Bluetooth-Taste gedrückt halten oder Bluetooth am Gerät aus- und wieder einschalten.

BEDIENUNGSANLEITUNG SB 120 KLIPSCH

Klipsch SB 120 Fernbedienung

Netzkabel Optisches Digitalkabel 3,5 mm zu Doppel-Cinch-Kabel

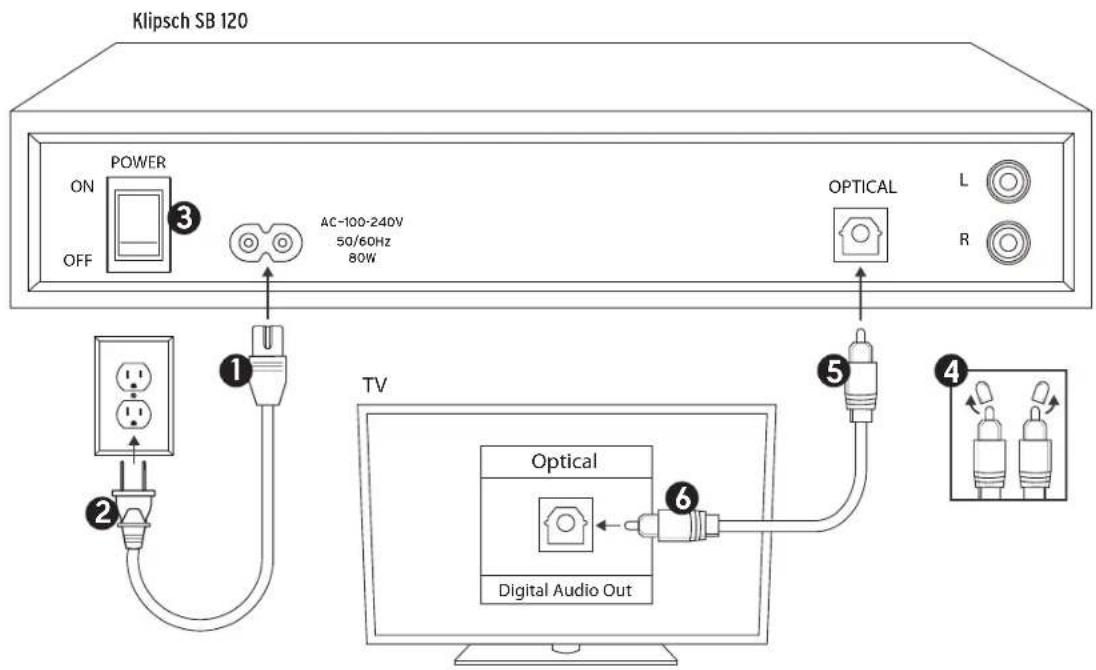

OPTISCHE DIGITALVERBINDUNG

(EMPFOHLEN - FALLS FERNSEHER KEINEN OPTISCHEN AUSGANG HAT, SIEHE NÄCHSTE SEITE)

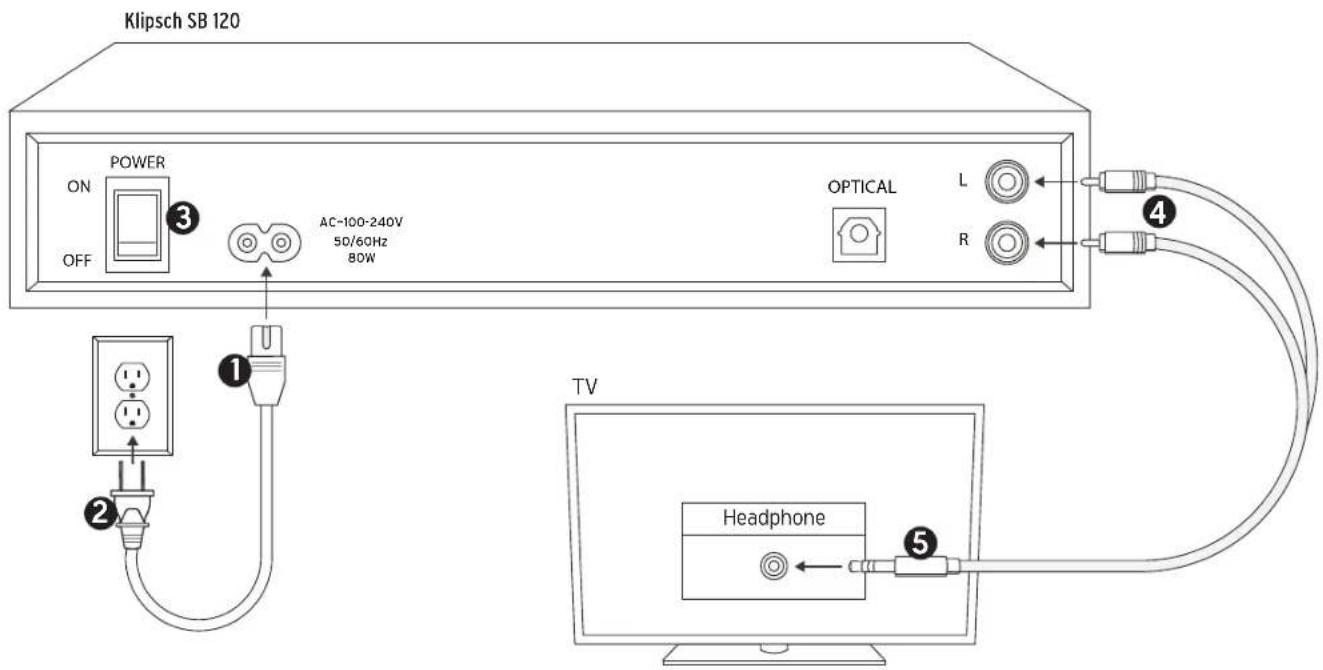

3,5 MM ZU DOPPEL-CINCH-ANALOGKABEL

(WENN FERNSEHER KEINEN KOPFHÖRERAUSGANG HAT, SIEHE NÄCHSTE SEITE)

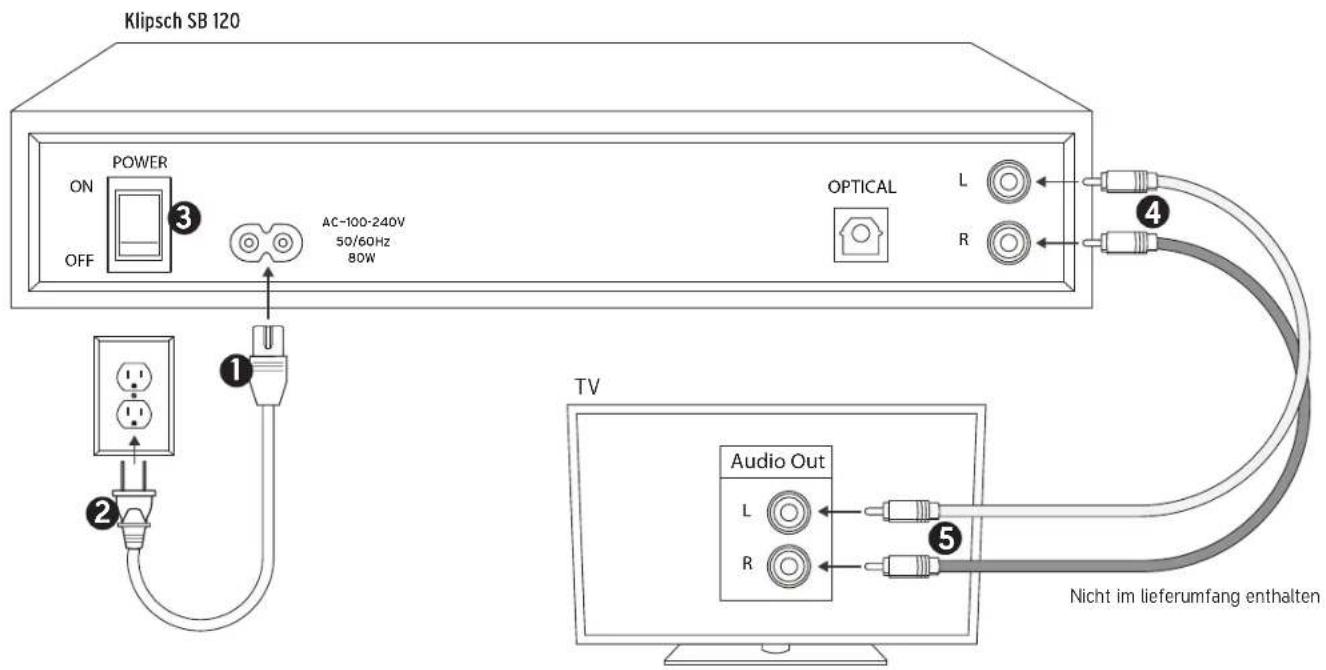

ANALOGVERBINDUNG (DOPPEL-CINCH ZU DOPPEL-CINCH)

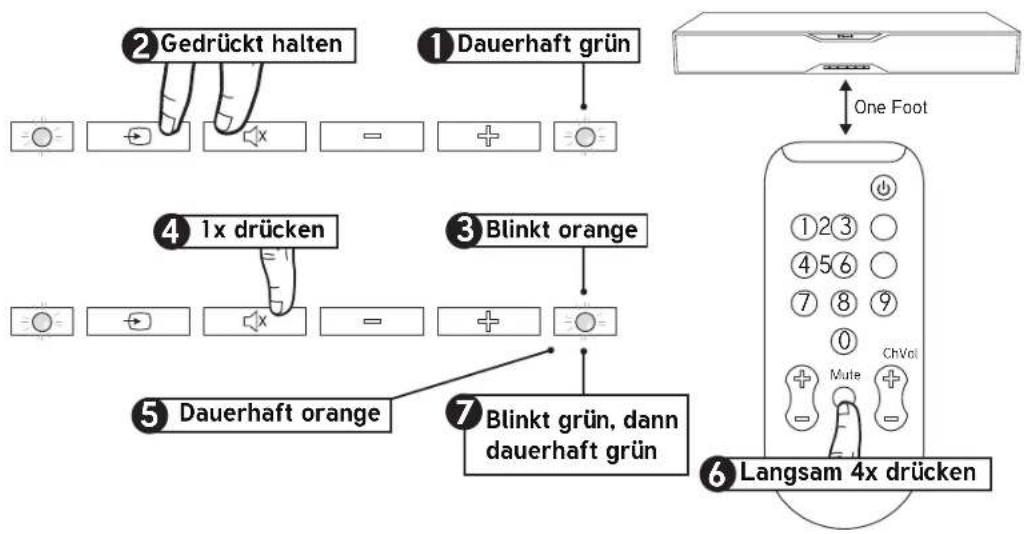

PROGRAMMIEREN DER TV-FERNBEDIENUNG

Um die Lauter- und Leiser-Tasten zu programmieren, wiederholen Sie die aufgeführten Schritte und wählen in Schritt 4 und 6 die zu programmierenden Taste.

Wenn Sie Probleme haben, eine Kabel-/Satelliten-Box oder eine Universal-Fernbedienung zu programmieren, sollten Sie versuchen, statt dessen die Fernbedienung des Fernsehers oder der Kabel-Box zu programmieren.

*Nur als Beispiel. Ihr Gerät kann anders aussehen

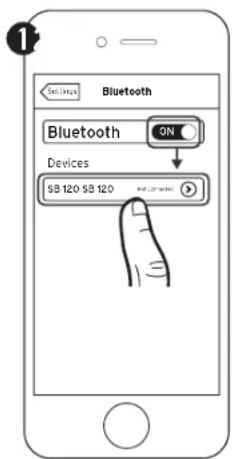

Sie können jederzeit eine Verbindung (Pairing) zu einem Bluetooth-Gerät herstellen, indem Sie Bluetooth auf Ihrem Gerät aktivieren.

Nachdem das Pairing mit Ihrem Bluetooth-Gerät abgeschlossen ist, wechselt die SB 120 automatisch zum Bluetooth-Eingang (STÄNDIG BLAUES LICHT) und Sie können Musik streamen. Wenn Sie den Eingang an der SB 120 wechseln, wird die Bluetooth-Verbindung automatisch beendet.

Bevor Sie das Pairing mit einem neuen Bluetooth-Gerät durchführen, müssen Sie das alte Pairing auf einer dieser Weisen deaktivieren:

• Halten Sie die Taste SOURCE am Bedienfeld der SB 120 3 Sekunden lang gedrückt
• Schalten Sie am verbundenen Gerät die Bluetooth-Funktion aus
• Drücken Sie die Bluetooth-Taste an der Fernbedienung der SB 120

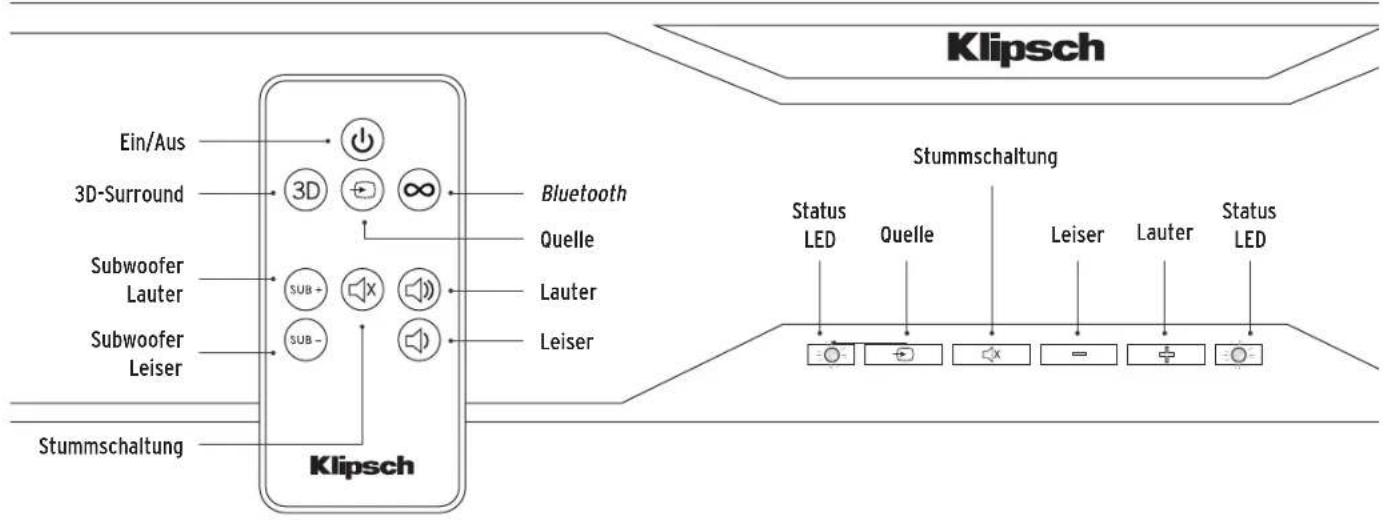

TASTEN

STATUSLEUCHTEN (RECHTEN STATUS-LED, WENN NICHT ANDERS ANGEGEBEN)

DAUERHAFT ROT	Ausgeschaltet (Standby-Modus)	BLINKT 1x GRÜN	3D-Surround aktiviert
DAUERHAFT GRÜN	Eingeschaltet, Quelle ist der optische Eingang	BLINKT 1x ROT	3D-Surround deaktiviert
DAUERHAFT ORANGE	Eingeschaltet, Quelle ist der Analog-Eingang	BLINKT SCHNELL BLAU	Wartet auf Pairing mit Bluetooth-Gerät
DAUERHAFT BLAU	Eingeschaltet, Quelle ist das verbundene Bluetooth-Gerät	BLINKT LANGSAM LILA	Klipsch SB 120 decodiert Dolby Digital
BLINKT GRÜN / OR-ANGE / BLAU	Lauter, Leiser, Subwoofer lauter oder Subwoofer leiser gedrückt	WEISS	Im 3D-Surroundmodus (rechte Statusleuchte)

STANDBY-MODUS

Sie müssen die Klipsch SB 120 nicht abschalten. Schalten Sie einfach Ihren Fernseher (oder die Satelliten-/Kabel-Box) aus, und die Power Base geht innerhalb von 10 Minuten automatisch in den Standby-Modus über.

Der Standby-Modus wird durch eine rote Status-LED an der Vorderseite angezeigt. Wenn Ihr Fernseher (oder die Satelliten-/Kabel-Box) wieder eingeschaltet wird, schaltet sich auch die Klipsch SB 120 automatisch wieder ein.

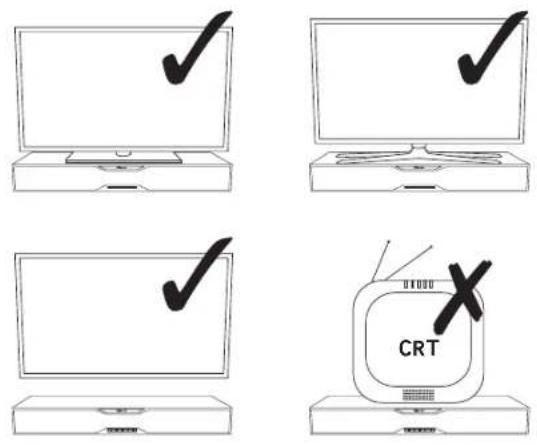

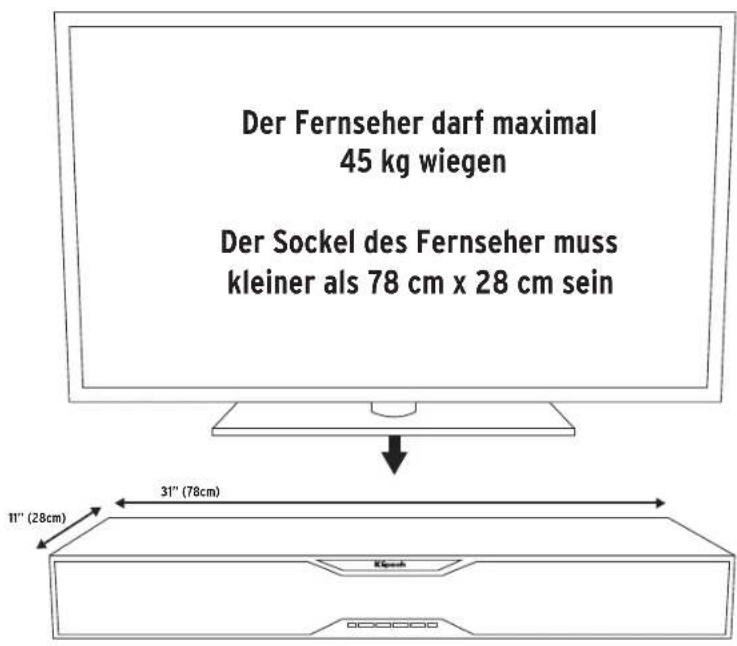

PLATZIERUNG

Stellen Sie sicher, dass die Rückseite der Klipsch SB 120 mindestens 2,5 cm von der Rückwand entfernt ist und dass es über und an der Seite der Klipsch SB 120 mindestens 2,5 cm Freiraum gibt, um eine gute Lüftung zu ermöglichen.

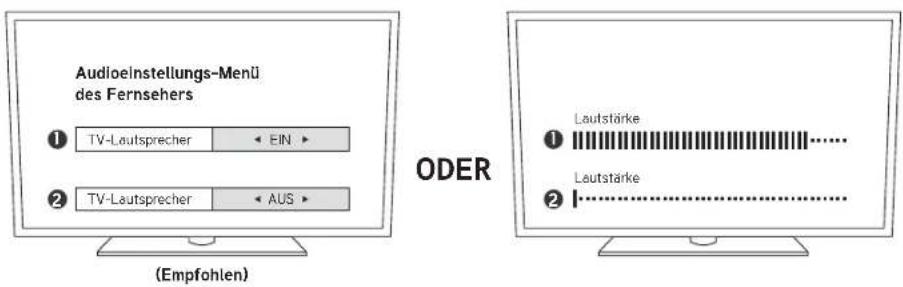

TV-LAUTSPRECHER DEAKTIVIEREN

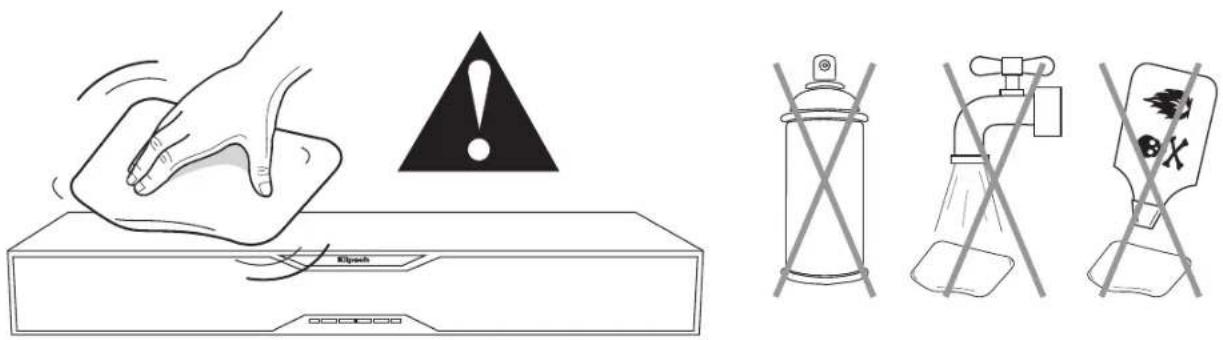

PFLEGE UND REINIGUNG

Die Klipsch SB 120 schaltet sich nicht ein

• Ist sie an eine Strom führende Steckdose angeschlossen?
• Ist der Netzschalter an der Rückseite eingeschaltet?

Kein Sound

• Ist sie an eine stromführende Steckdose angeschlossen, und ist der Netzschalter an der Rückseite eingeschaltet?
• Sind alle Verbindungen vom Fernseher bzw. der Kabel- oder Satelliten-Box fest eingesteckt?
• Wenn das optische Kabel verwendet wird, wurden vor dem Anschluss die durchsichtigen Plastikabdeckungen von beiden Enden abgenommen?
• Ist die Lautstärke hoch genug eingestellt?
• Ist der Standby-Modus deaktiviert (keine DAUERHAFT ROTE Status-LED)?
• Ist die korrekte Eingangsquelle gewählt?
• Schalten Sie den Netzschalter an der Rückseite aus und dann wieder ein.

Fernbedienung für TV/Kabel-Box/Satelliten-Box lässt sich nicht programmieren

• Folgen Sie allen Programmieranweisungen für die Fernbedienung genau.
• Wiederholen Sie sorgfältig die Programmierung der Fernbedienung, aber verwenden Sie die Original-Fernbedienung des Fernsehers. Sie müssen dann NICHT Ihre Fernbedienung für die Kabel-/Satelliten-Box oder die Universal-Fernbedienung umprogrammieren.

• Programmieren Sie die Original-Fernbedienung des Fernsehers auf die Klipsch SB 120 (falls die Original-Fernbedienung eine andere ist) und verwenden Sie dann die Universal-Fernbedienung, ohne sie zu programmieren.

• In manchen Fällen müssen Sie eventuell die Programmierung einer Funktion wiederholen.

• Es kann der Fall sein, dass die Klipsch SB 120 nicht in der Lage ist, die Codes bestimmter Fernbedienungen zu erlernen.

Das Bluetooth-Streaming funktioniert nicht

• Ist das Bluetooth-Gerät mit der Klipsch SB 120 verbunden?
• Bringen Sie Ihr Bluetooth-Gerät näher an die Klipsch SB 120 und stellen Sie sicher, dass ein Pairing existiert.
• Wenn beim Pairing die Status-LED ROT aufblinkt, sollten Sie das Pairing-Verfahren erneut beginnen.

Sollten Sie Fragen haben, wenden Sie sich bitte an den Kundendienst von Energy: In den Vereinigten Staaten: 1-866-441-8208

DOLBY DIGITAL

Unter Lizenz von Dolby Laboratories hergestellt. Dolby und das Doppel-D-Symbol sind eingetragene Marken von Dolby Laboratories.

Die Bluetooth® Wortmarke und die Logos sind eingetragene Marken der Bluetooth SIG, Inc., und jegliche Nutzung dieser Marken durch Klipsch Group, Inc. erfolgt unter Lizenz.

|
