MANUAL DE UTILIZADOR 105S51 PHILIPS

Antes de operar o monitor, favor ler cuidadosamente este manual. Este manual deve ser guardado para consultas futuras.

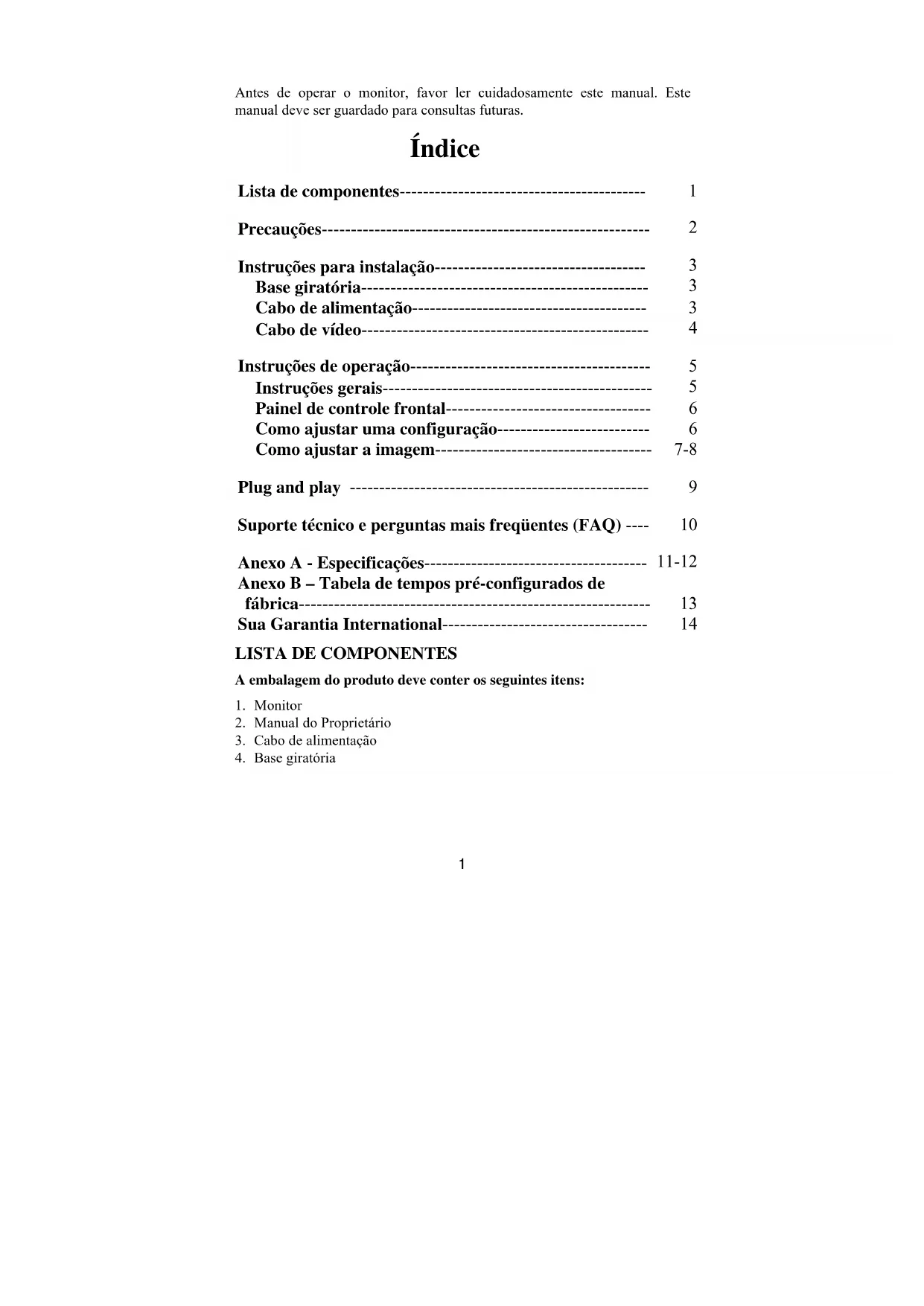

Índice

Lista de componentes---- 1

Precauções 2

Instruções para instalação 3

Base giratória---- 3

Cabo de alimentação---- 3

Cabo de vídeo 4

Instruções de operação---- 5

Instruções gerais---- 5

Painel de controle frontal---- 6

Como ajustar uma configuração---- 6

Como ajustar a imagem---- 7-8

Plug and play 9

Suporte técnico e perguntas mais frequentes (FAQ) ---- 10

Anexo A - Especificações---- 11-12

A embalagem do produto deve conter os seguintes itens:

1. Monitor
2. Manual do Proprietário
3. Cabo de alimentação
4. Base giratória

PRECAUÇÕES

- Não use o monitor perto de água, p. ex., perto de uma banheira, pias de banheiro, de cozinha, de lavanderias, piscinas, ou em um porão molhado.

- Não coloque o monitor em uma base, mesa, ou carrinho instáveis. Se o monitor cair, poderá causar danos físicos à pessoa, ou causar danos sérios ao equipamento. Use apenas um carrinho ou a base recomendados pelo fabricante ou adquiridos com o monitor. Se você montar o monitor em uma prateleira, use um kit de montagem aprovado pelo fabricante e siga as instruções do kit.

- As ranhuras e aberturas na parte traseira e inferior do gabinete são projetadas para ventilação. Para assegurar a operação confiável do monitor e para protegê-lo do superaquecimento, certifique-se que essas aberturas não estejam bloqueadas ou cobertas. Não coloque o monitor em uma cama, sofã, tapete, superfície similar. Não coloque o monitor perto ou sobre um radiador ou medidor de calor. Não coloque o monitor em uma estante de livros ou gabinete, a não ser que seja possível proporcionar ventilação adequada.

- O monitor deve ser operado apenas a partir da fonte de alimentação do tipo indicado na etiqueta. Se você não estiver certo do tipo de energia elétrica fornecida em sua residência, consulte o distribuidor local ou a empresa de energia elétrica local.

- O monitor é equipado com um plugue aterrado de três pinos, um plugue com um terceiro pino para aterramento. Este plugue somente se encaixará em uma tomada aterrada, como um fator de segurança. Se sua tomada de força não suportar o plugue de três pinos, solicite que um eletricista instale uma tomada adequada, ou use um adaptador para aterrar o equipamento com segurança. Não elimine o fator de segurança do plugue aterrado.

- Desligue a unidade da tomada durante tempestades de raios ou quando ela ficar muito tempo sem uso. Isso protegerá o monitor de danos devido a sobrecargas de voltagem.

- Não sobrecarregue os circuitos elétricos ou as extensões. A sobrecarga pode resultar em incêndios ou em choques elétricos.

- Nunca insira nenhum objeto nas ranhuras existentes no gabinete do monitor. Isso poderia causar curtos circuitos e componentes, causando incêndios ou choques elétricos. Nunca derrame nenhum líquido no monitor.

- Não tente executar a manutenção no monitor; abrir ou remover tampas pode expor o usuário a voltagens perigosas e a outros perigos. Favor solicitar toda a manutenção a pessoal que seja qualificado.

- Para assegurar operação satisfatória, use o monitor apenas com computadores listados pela UL, que possuam receptáculos apropriadamente configurados entre 100 – 240 Volts CA, e um mínimo de 1,5A.

- Os soquetes de parede devem ser instalados perto do equipamento e devem ser facilmente acessíveis.

INSTRUÇÕES DE INSTALAÇÃO

Base giratória

Para encaixar a base giratória à base do monitor, faça o seguinte:

• Vire com cuidado o monitor de lado ou de cabeça para baixo. (ver figura 1)
• Localize as cavidades na parte inferior do monitor.
• Insira as travas da base giratória nas cavidades. Empurre a base giratória para frente até que a base se encaixe no local correto.
• Para remover a base giratória, segure a parte inferior da base, e empurre para fora.

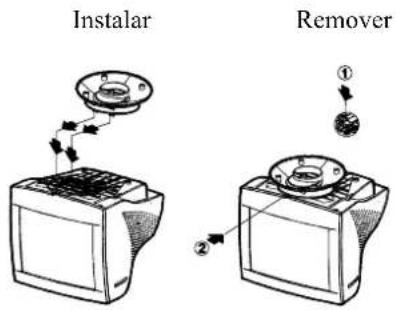

Figura 1 Como instalar e remover a base giratória

Cabo de alimentação

Fonte de alimentação:

1. Certifique-se que o cabo de alimentação é o tipo correto exigido na área da instalação.
2. Esse monitor tem uma fonte de alimentação que permite a operação tanto em 100/120 Volts CA ou em 220/240 Volts CA (não são necessários ajustes por parte do usuário).
3. Conecte o cabo de alimentação no soquete de entrada de energia de seu monitor, e ligue a outra extremidade em uma tomada de CA de três pinos O cabo de alimentação pode ser conectado em uma tomada na parede, ou no soquete de saída de seu PC, dependendo do tipo de cabo de alimentação que vem com o seu monitor.

Cabo de vídeo

Como conectar o seu cabo de vídeo: este monitor vem com um cabo de vídeo embutido. Encaixe o conector do cabo do sinal de 15 pinos na porta de vídeo do computador e aperte os dois parafusos do conector do cabo.

Cuidado: não dobre o cabo de sinal, ou poderá romper a fiação interna.

Como conectar o cabo de alimentação: encaixe o cabo de alimentação no conector de CA do monitor. Então, encaixe o cabo de alimentação em uma saída de CA, cabo de alimentação aprovado pela UL ou no soquete de saída de energia de seu PC.

Cuidado: se a saída de CA não for aterrada, instale o adaptador adequado de aterramento (não-fornecido).

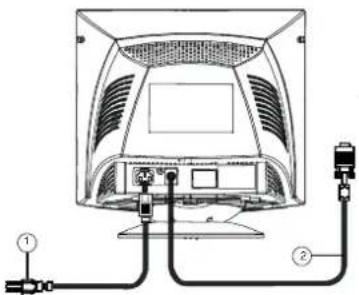

Figura 2 Como conectar os cabos

1. Cabo de alimentação 2. Cabo de sinal

INSTRUÇÕES DE OPERAÇÃO

Instruções gerais

Os outros botões de controle estão localizados na base do monitor (ver figura 3). Ao alterar estas configurações, a imagem pode ser ajustada às suas preferências pessoais.

• O cabo de alimentação deve estar conectado.
• Conecte o cabo de vídeo do monitor para a placa de vídeo.
• Para ligar o monitor, pressione o botão de POWER (liga/desliga) para a posição ON. O indicador de energia se ligará.
• Seu monitor possui um interruptor exclusivo de ligação rápida, que proporciona uma imagem poucos segundos depois de ligado o monitor.

Figura 3 Botão de controle externo

1.	POWER 4. CONTRASTE/
2.	INDICADOR DE ENERGIA	5. BRILHO/ ◀
3.	MENU 6. EXIT

Observações

• Não instale o monitor em um local perto de fontes de calor como radiadores ou dutos de ar, ou em local sujeito a poecira, vibrações ou choques físicos.
• Guarde a embalagem original e materiais de embalagem para eventual uso se houver necessidade de mover ou transportar o monitor.
• Para proteção máxima, re-embalc o monitor em sua embalagem original.
• Para manter o monitor com aparência de novo, limpe-o com um pano macio. Manchas difíceis de remover podem ser limpas com um pano levemente umedecido com uma solução fraca de detergente. Nunca use solventes fortes, como thinner, benzina, ou limpadores abrasivos, pois estes podem danificar o gabinete. Como precaução, sempre desconecte o monitor da fonte de alimentação antes de qualquer limpeza.

Painel de controle frontal

- ①: Pressione este botão para Ligar/Desligar (ON/OFF) a energia do monitor

- MENU: Menu do OSD ativo ou confirma função de ajuste.

• Ⓑ / ▶ : Ajusta o contraste ou ajuste da função.

- ☆ / ◀ : Ajusta o brilho ou ajuste da função.

- SAIR: Sair de uma função ou menu de OSD inativo.

Como ajustar uma configuração

Os controles do monitor são acessados pressionando-se o botão MENU para habilitar o OSD (On-Screen-Display). O menu principal será exibido como scguc.

H: 31.4KHz V: 70.0 Hz Contrast 100 9300 6500 720 x 400

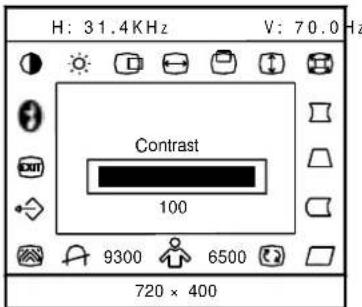

Figura 4 A mensagem OSD

Observação: Se um ajuste ou seleção de qualquer menu OSD não for efetuado por mais de 10 segundos, a configuração corrente será salva e o OSD desaparecerá automaticamente.

Como ajustar a imagem

A descrição para ícones de controle funcional

1. CONTRASTE :

Ajusta o contraste da imagem.

1. BRILHO

Ajusta o brilho da imagem.

1. CENTRALIZAÇÃO H

Ajusta a posição horizontal da imagem.

1. TAMANHO H

Ajusta o tamanho horizontal da imagem.

1. V-CENTER

Ajusta a posição vertical da imagem.

1. V-SIZE

Ajusta o tamanho vertical da imagem.

1. ZOOM

Ajusta o tamanho vertical e horizontal da imagem simultaneamente.

1. PINCUSHION

Ajusta o pincushion e o barrel.

1. TRAPEZOID

Ajusta a distorção trapezoidal da imagem.

1. PIN-BALANCE

Ajusta para a compensação do desbalanceamento pincushion.

1. PARALLELOGRAM

Ajusta a imagem para que se torne um retângulo.

1. ROTATION

Ajusta a inclinação da imagem para a posição horizontal.

1. 6500°K/9300°K (TEMPERATURA DA COR) :

A temperatura da cor para 6500°K é x=0,313, y=0,329 e para 9300°K, é x=0,283, y=0,297. Apresenta dois conjuntos diferentes de cores na tela. Pode-se selecionar 9300°K ou 6500°K ao pressionar o botão MENU.

1. COR DO USUÁRIO (Vermelho/Azul)

Se o branco normal 9300°K ou o branco mais morno 6500°K não o satisfizerem, ajuste R de acordo com sua preferência. O B GAIN controla para obter o nível ótimo de branco.

1. DEGAUSS

Se uma impureza da cor ocorrer ao se mover ou girar o monitor, pressione o botão MENU e execute o degauss para reparar a condição da imagem.

1. MOIRE REDUCE

O Moiré é o resultado da interferência entre o layout de fósforo e o sinal de vídeo. Em alguns casos, pode-se verificar moiré muito pronunciado. Pressione o botão Shuttle para entrar na configuração de redução de moiré. Favor ajustar o nível para a condição ideal. Observação: as configurações demasiado elevadas poderão causar tremores na imagem.

1. RECALL

Pressione RECALL para restaurar o monitor às suas configurações de fábrica.

1. EXIT

Fecha a janela OSD.

1. SELECT LANGUAGE

Este monitor está em conformidade com os padrões Green Monitor, conforme definição da Video Electronics Standards Association (VESA) e/ou o United States Environmental Protection Agency (EPA) e The Swedish Confederation Employees (NUTEK). Este recurso foi projetado para conservar energia elétrica por meio da redução do consumo de energia elétrica, quando não houver presença de sinal de vídeo. Quando não houver entrada de sinal de vídeo neste monitor, após um período, o mesmo entrará automaticamente no modo DESLIGADO (OFF). Isso reduz o consumo interno de energia do monitor. Após a restauração do sinal de vídeo, a energia total é restaurada e o display é automaticamente reativado. Esta aparência é similar ao recurso “Proteção de tela”, exceto que o display estará totalmente desligado. O display é restaurado por meio da pressão de uma tecla no teclado ou por meio de um clique do mouse.

Plug and play

Recurso Plug & Play DDC1/2B

Este monitor é equipado com capacidades VESA DDC1/2B de acordo com o PADRÃO VESA DDC. Isso permite que o monitor informe sua identidade ao sistema hospedeiro e, dependendo do nível de DDC usado, que comunique informações adicionais sobre suas capacidades de exibição. O canal de comunicação é definido em dois níveis, DDC1 e DDC2B.

O DDC1 é um canal unidirecional de dados do display para o hospedeiro que transmite informações EDID continuamente. O DDC2B é um canal bidirecional baseado no protocolo I²C. O hospedeiro pode solicitar informações EDID no canal DDC2B.

Atribuições de pinos do cabo de vídeo:

1.Red(Vermelho)	5.Terra 9.NC 13.Sinc. H
2.Verde 6.Terra -R 10.Terra 14.Sinc. V/*VCLK
3.Blue (Azul) 7.G-Terra 11.Terra do Monitor 15.Clock serial - DDC
4.Terra 8.B-Terra 12.Dados seriais - DDC * PARA DDC

SUPORTE TÉCNICO (PERGUNTAS FREQUENTES)

Problema e Pergunta Solução Possível
LED de energia não está ligado *	Verifique se o interruptor de liga/desliga está na posição ON.*Cabo de alimentação deve ser conectado
Sem Plug and Play *Verifique se o sistema do PC é compatível com o Plug and Play*Verifique se a placa de vídeo é compatível com o Plug and Play*Verifique se o pino D-15 do cabo de vídeo está torto*Certifique-se que os Drivers do Monitor estão instalados
A imagem está embaçada *Ajuste os controles de Contraste e de Brilho.
A imagem se move em saltos ou um padrão em ondas está presente na imagem	*Mova os dispositivos elétricos que possam causar interferência elétrica.
O LED de energia está ligado (laranja), mas não há sinal de vídeo ou nenhuma imagem.	*O Interruptor de Energia do Computador deve estar na posição ON (LIGADO)*A Placa de Vídeo do Computador deve estar firmemente fixada em seu slot*Certifique-se que o cabo de vídeo do monitor esteja corretamente conectado ao computador.*Inspeccione o cabo vídeo do monitor de certifique-se que nenhum dos pinos esteja torto.*Certifique-se que seu computador esteja operacional pressionando a tecla CAPS LOCK enquanto observa o LED do CAPS LOCK. O LED deve se Ligar (ON) ou Desligar (OFF) após se pressionar a tecla CAPS LOCK.
Falta de uma das cores primárias (VERMELHO, VERDE ou AZUL)	*Inspeccione o cabo de vídeo do monitor e certifique-se que nenhum dos pinos esteja torto.

ANEXO A - ESPECIFICAÇÕES

CRT 38cm (15"), plano puro	e 90° de deflexão, 29mmde neck , 0,28mm dot pitch de máscara.
Tamanho da imagemvisualizável	35,6cm (14 "), diagonal
Cores da tela Cores ilimitadasSinal de entrada Entrada analógica – todos os tempos queatendem a frequências de varredura
● Vídeo	● Analógico R, G, B 0,7 Vpp positivo/75 ohms
● Sincronização	● Sinc. horizontal : Positivo/negativo
● Sinc. horizontal : Positivo/negativo
Sincronização
● Horizontal 30kHz a 54kHz automaticamente
● Vertical 50Hz a 120Hz automaticamente
Resolução máx. 1024 × 768
Taxa de dot do vídeo 65MHz
Tempos pré-configuradosde fábrica:	6
Tempos de modo dousuário:	9
Falta de convergência
● Centro 0,3mm máx.
● Canto 0,4mm máx.
Fonte de alimentação Fonte	de alimentação em modo alternante100-240V CA, faixa total 50Hz/60Hz
De operação	0°C a 40°C ambientes
Umidade	10% até 85% sem condensação
Peso	11,5kg (líquido)
Dimensões
● Monitor	360 (L) × 362 (A) × 387 (P)mm
Cabo de sinal	15-pinos Mini D-Sub
Controles externos:Interruptores
● TECLA MENU	● BOTÃO POWER LIGA/DESLIGA
	● TECLA CONTRASTE/▶ PARA CIMA
	● TECLA BRILHO/◀ PARA BAIXO
● TECLA SAIR

Funções (OSD) ● CONTRASTE● BRILHO● CENTRALIZAÇÃO H● TAMANHO H● CENTRALIZAÇÃO V● TAMANHO V● ZOOM● ALFINETEIRA● TRAPEZOIDAL● BALANÇA DE PINO● PARALELOGRAMO● ROTAÇÃO● 6500°K● COR DO USUÁRIO● 9300°K● DEGAUSS● REDUÇÃO DE MOIRÉ● RECALL● SAIR● SELECIONAR IDIOMAPlug e Play DDC1/2B
EPA ENERGYSTAR®	Modo On	≤ 75W
	Modo	Off ≤ 8W
Consumo de energia 75W máx.Área pré-configurada do display 2		70mm × 202mm
Regulamentos		UL, CSA, CB report, SEMKO, TUV-S,TUV-Buart, FCC, ICES(State in FCC),CE, EPA
		Para os modelos selecionados: TUV/GS,MPR II

ANEXO B - TABELA DE TEMPOS PRÉ-CONFIGURADOS DE FÁBRICA

PADRÃO	RESOLUÇÃO	FREQUÊNCIA HORIZONTAL	FREQUÊNCIA VERTICAL
IBM	720×400	31.5kHz	70Hz
VGA	640×480	31.5kHz	60Hz
VESA/85	640×480	37.5kHz
VESA/85	800×600	46.9kHz
VESA/85	800×600	53.6kHz
VESA/60	1024×768	48.4kHz

75Hz 75Hz 85Hz 60Hz

Sua Garantia International

Prezado cliente,

Muito obrigado por comprar este produto Phillips, que foi projetado e fabricado com o mais alto padrão de qualidade.

Se por acaso, este produto apresentar algum problema, a Phillips garante a mão-de-obra e a reposição de peças, livre de qualquer despesa, independente do país em que o produto for convertado, durante um período de 12 meses a partir da data da compra. Esta garantia internacional da Phillips complementa as obrigações para com você da garantia nacional já existente dos revendedores e da Phillips no país da compra e não afeta os seus direitos como consumidor previstos por lei.

A garantia da Phillips se aplica desde que o produto seja devidamente manuseado para seu uso indicado, de acordo com suas instruções de operação e sob a apresentação de uma fatura original ou de um recibo de venda, indicando a data da compra, o nome do revendedor, o modelo e o número de fabricação do produto.

A garantia da Phillips pode não ser aplicada se:

• os documentos forem alterados ou ilegíveis de alguma forma;
• o modelo ou o número de fabricação no produto for alterado, apagado, removido ou tornado ilegível;
• reparos ou modificações e alterações do produto forem executados por indivíduos ou organizações de serviço não autorizadas;
• o dano for causado por acidentes, incluindo, mas não limitando-se a, relâmpago, água ou fogo, uso indevido ou negligência.

Note bem que o produto sob esta garantia não será considerado defeituoso quando for necessário modificações para que o mesmo esteja de acordo com os padrões técnicos locais ou nacionais, que se aplicam a países para os quais o produto não foi primeiramente projetado e/ou fabricado. Portanto, sempre verifique se o produto pode ser utilizado em um país específico.

Caso o seu produto Phillips não estiver funcionando corretamente ou for defeituoso, entre em contato com o seu revendedor Phillips. Se o seu produto precisar de serviço enquanto você estiver em outro país, o Serviço de Assistência ao Consumidor Phillips local, cujos números de telefone e fax podem ser encontrados neste folheto, poderá fornecer-lhe o endereço de um revendedor.

Para evitar qualquer inconveniência desnecessária, recomendamos que você leia cuidadosamente as instruções de operação antes de contatar o seu revendedor. No caso de dúvidas que o seu revendedor não possa esclarecer, ou qualquer pergunta relacionada com o produto, entre em contato com o Centro de Informações ao Consumidor Phillips ou visite nosso endereço na:

Internet: http://www.philips.com
