MANUAL DE USUARIO 105S51 PHILIPS

El embalaje de producto debe incluir los siguientes articulos :

2. Manual del Propietario

3. Cordón de Corriente

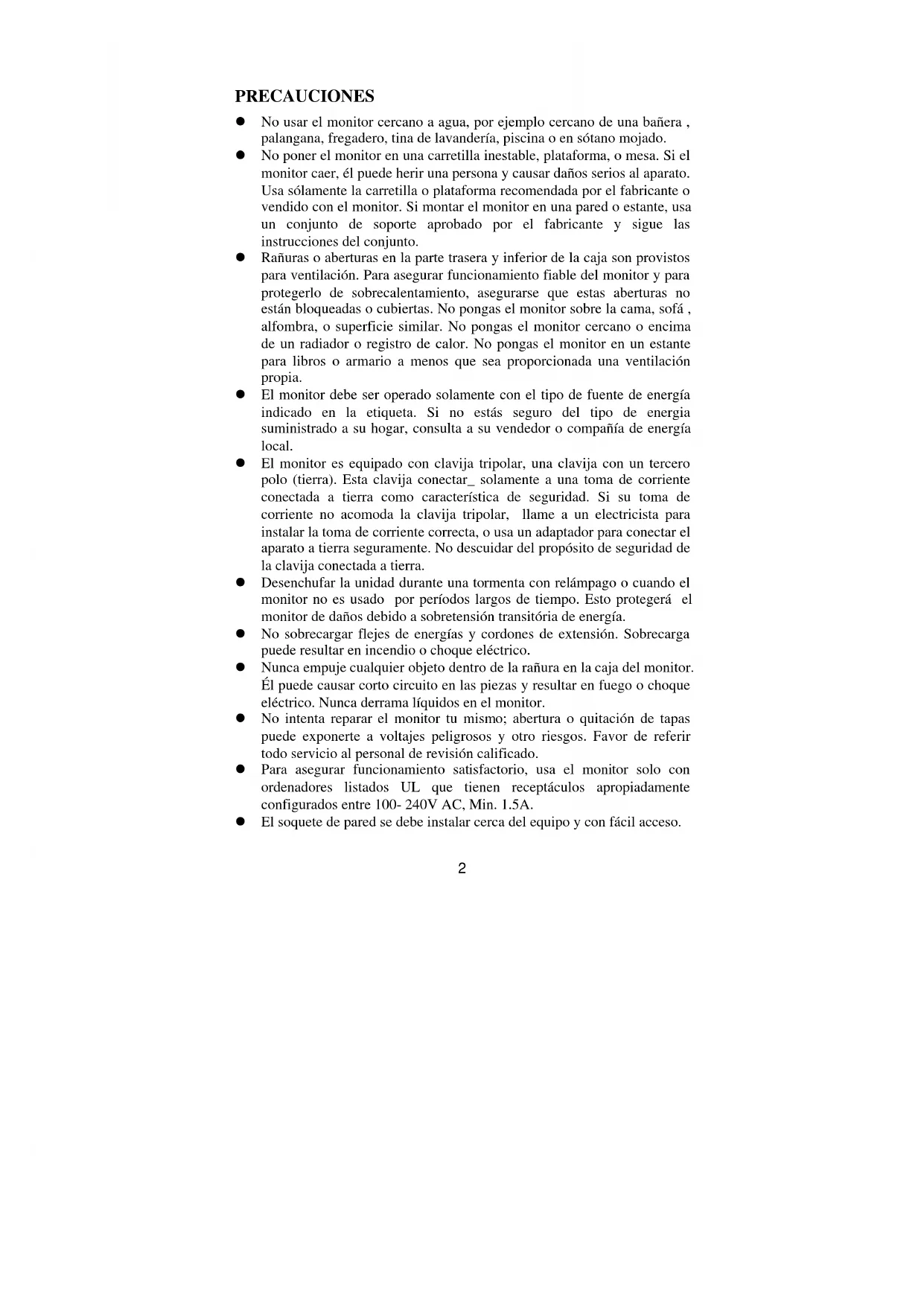

PRECAUCIONES z No usar el monitor cercano a agua, por ejemplo cercano de una bañera , palangana, fregadero, tina de lavandería, piscina o en sótano mojado. z No poner el monitor en una carretilla inestable, plataforma, o mesa. Si el monitor caer, él puede herir una persona y causar daños serios al aparato. Usa sólamente la carretilla o plataforma recomendada por el fabricante o vendido con el monitor. Si montar el monitor en una pared o estante, usa un conjunto de soporte aprobado por el fabricante y sigue las instrucciones del conjunto. z Rañuras o aberturas en la parte trasera y inferior de la caja son provistos para ventilación. Para asegurar funcionamiento fiable del monitor y para protegerlo de sobrecalentamiento, asegurarse que estas aberturas no están bloqueadas o cubiertas. No pongas el monitor sobre la cama, sofá , alfombra, o superficie similar. No pongas el monitor cercano o encima de un radiador o registro de calor. No pongas el monitor en un estante para libros o armario a menos que sea proporcionada una ventilación propia. z El monitor debe ser operado solamente con el tipo de fuente de energía indicado en la etiqueta. Si no estás seguro del tipo de energia suministrado a su hogar, consulta a su vendedor o compañía de energía local. z El monitor es equipado con clavija tripolar, una clavija con un tercero polo (tierra). Esta clavija conectar_ solamente a una toma de corriente conectada a tierra como característica de seguridad. Si su toma de corriente no acomoda la clavija tripolar, llame a un electricista para instalar la toma de corriente correcta, o usa un adaptador para conectar el aparato a tierra seguramente. No descuidar del propósito de seguridad de la clavija conectada a tierra. z Desenchufar la unidad durante una tormenta con relámpago o cuando el monitor no es usado por períodos largos de tiempo. Esto protegerá el monitor de daños debido a sobretensión transitória de energía. z No sobrecargar flejes de energías y cordones de extensión. Sobrecarga puede resultar en incendio o choque eléctrico. z Nunca empuje cualquier objeto dentro de la rañura en la caja del monitor. Él puede causar corto circuito en las piezas y resultar en fuego o choque eléctrico. Nunca derrama líquidos en el monitor. z No intenta reparar el monitor tu mismo; abertura o quitación de tapas puede exponerte a voltajes peligrosos y otro riesgos. Favor de referir todo servicio al personal de revisión calificado. z Para asegurar funcionamiento satisfactorio, usa el monitor solo con ordenadores listados UL que tienen receptáculos apropiadamente configurados entre 100- 240V AC, Min. 1.5A. z El soquete de pared se debe instalar cerca del equipo y con fácil acceso.3

INSTRUCCIONES DE INSTALACIÓN

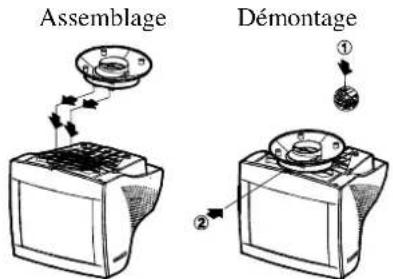

Base Giratoria Para atar la base giratoria al monitor, haga el siguiente :

• Vuelve cuidadosamente el monitor sobre su lado o al revés. (véa figura 1).

• Localiza las cavidades a la parte inferior delantera del monitor.

• Introduce las clavijas sobre la base giratoria en estas cavidades. Empuje la base giratoria hacia adelante hasta que la base giratoria cierre en el lugar.

• Para quitar la base giratoria, ten la parte inferior de la base giratoria, después empuje lo fuera. Assemblage Démontage

Figura 1 Instalando y Quitando la Base Giratoria Cordón de Energía Fuente de energía:

1. Asegurate que el cordón de energía es el tipo correcto requerido en su

2. Este monitor tiene un suministro de energía universal que permite

funcionamiento en voltaje 100/120V AC o 220/ 240V AC de la área (No se requiere ningún ajuste del usuario.)

3. Conecta el cordón de energía dentro de un enchufe de entrada de

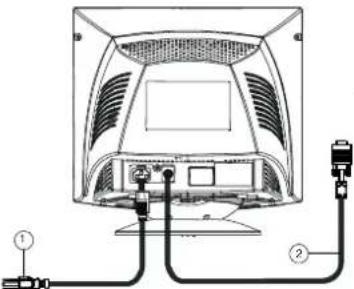

energía de su monitor, y después conecta el otro extremo en una toma de corriente tripolar AC. El cordón de energía puede ser conectada a una toma de corriente de la pared o enchufe de energía del su PC, dependiendo del tipo de cordón de energía suministrado con su monitor.4 Cable de Video Conexión del Cable Video: El monitor viene con un cable video incorporado. Enchufa el conector de 15 pinzas del cable de signo en la ranura video de la computadora y apretar los dos tornillos en el conector de cable.. Precaución: No encorva el cable de señal , de otro modo puede romper el alambre interior. Conexión del Cordón de Poder: Enchufa el cordón de poder cord en el portador AC del monitor. Luego enchufa el cordón en un tomacorrientes AC con tierra o banda de poder UL o el soquete de output de poder en su PC.

INSTRUCCIONES OPERATIVAS Instrucciones Generales Los otros botones de control están localizados en la base del monitor. (Véa Figura 3). Para cambiar estes ajustes , la imagen puede ser ajustada a sus preferencias personales.

• El cordón de energía debe ser conectado.

• Conecta el cable de video del monitor a la tarjeta de video.

• Para encender el monitor, presiona el interruptor de energía POWER a la posición encender ON. El indicador de energía alumbrará .

• Su monitor presenta un sistema de interruptor rápido y único que proporciona una imagen dentro de segundos después de encender el monitor.

• No instales el monitor en un lugar cercano a fuentes de calor tal como radiadores o conductos de aire, o en un lugar sujeto a luz directa del sol, o polvo excesivo o vibración mecánica o choque.

• Guarda el cartón original de embarque y materiales de embalaje, así ellos estarán a mano si alguna vez necesitar de enviar su monitor.

• Para protección máxima, reembala su monitor de la misma manera como fue embalado por la fábrica.

• Para mantener el monitor parecendo nuevo, lo limpia periódicamente con una tela blanda. Se quitan manchas tercas con una tela ligeramente humedecida con una solución de detergente suave. Nunca uses solventes fuertes tal como disolvente, benceno, o limpiadores abrasivos, porque estos.6 Control del Panel Delantero

: Presiona este botón para cambiar el encendido/apagado del monitor.

• MENU : Activa el menú OSD o confirma el ajustamiento.

/ : Ajusta el contraste u otro control.

/ : Ajusta el brillo u otro control.

• EXIT : Salir de la función o cierra el menú OSD.

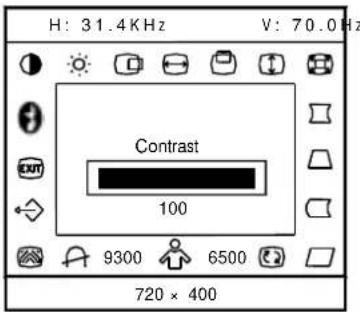

• Indicador de Energía : Verde — Modo de Encendido. Anaranjado — Modo Apagado. Como ajustar una instalación A los controles del monitor se accede pulsando el MENU para activar el modo OSD. Se visualizará el menú principal:

Figure 4 El Mensaje OSD Observación: si transcurren más de 10 segundos durante el ajuste o selección de cualquiera de los menús OSD, se almacenará la configuración actual y se cancelará el modo OSD.7 Ajustando la Imagen La descripción para iconos de los mandos funcionales

Ajusta el contraste de la imagen.

Ajusta el brillo de la imagen.

Ajusta la posición horizontal de la imagen.

Ajusta el tamaño horizontal de la imagen.

Ajusta la posición vertical de la imagen.

Ajusta el tamaño vertical de la imagen.

Ajusta el tamaño horizontal y vertical de la imagen simultáneamente.

Ajusta el punteamiento y cilindro.

Ajusta la distorsión trapezoidal de la imagen.

Ajusta para compensar el desequilibrio del punteado.

Ajusta la imagen para ser un rectángulo.

Ajusta la inclinación de la imagen a la posición horizontal.

13. 6500°K/9300°K (TEMPERATURA DEL COLOR) :

La temperatura del color para 6500°K es x = 0.313, y = 0.329 y 9300°K es x = 0.283, y = 0.297. Él presenta dos juegos de color diferentes en la pantalla. Puedes seleccionar 9300°K o 6500°K presionando el MENU.8

Si el blanco normal 9300°K o blanco cálido 6500°K no satisface tu deseo, ajusta propiamente R. B gana mandos para obtener su nivel óptimo de blancura.

Si impureza del color ocurre cuando mudar o girar el monitor, presiona el MENU y desmagnetiza para arreglar la condición de la imagen.

Muaré es el resultado de interferencia entre el esquema fosfórico y el señal de video. En alguns casos, puedes encontrar el Muaré muy notable. Presionar el MENU para entrar en el ajuste reducidor de muaré. Favor de ajustar el nivel a la condición ópttima. Nota : Ajuste demasiado alto de una instalación causará sacudidas en la imagen.

Presionar RELLAMADA para restaurar el monitor a los ajustes de fábrica.

Seleccione el idioma que le gusta.9 ESTE MONITOR PARECERÁ NON-FUNCIONAL SI NO HAY NINGÚN SEÑAL DE ENTRADA DE VIDEO. PARA QUE ESTE MONITOR OPERE PROPIAMENTE, DEBE HABER UN SEÑAL DE ENTRADA DE VIDEO. Este monitor cumple con los estándares de monitores Ecológicos como lo establece la Video Electronics Standards Association (VESA) y/o la Agencia de Protección del Ambiente (EPA) de los Estados Unidos y Los Empleados de la Confederación Sueca (NUTEK). Esta característica es designada a conservar energía eléctrica reducindo consumo de energía cuando no hay ningún señal de entrada en el video presente. Cuando no hay ningún señal de entrada en el video, siguiendo un período de tiempo funcionando en vacío, este monitor comutará automáticamente para el modo Apagado OFF. Esto reduce el consumo del suministro interno de energía del monitor. Después de se restaurar el señal de entrada en el video, se restaura la energía y el visualizador es automáticamente redeseñado. La apariencia es similar a una característica "Ahorradora de Pantalla" excepto que el visualizador está completamente apagado. El visualizador es restaurado presionando una llave en el teclado, o tecleando el ratón. PLUG & PLAY Característica Plug & Play DDC1/2B Este monitor es equipado con capacidades VESA DDC1/2B de acuerdo con el PADRÓN VESA DDC. Él permite al monitor de informar la su identidad al sistema organizador y, dependiendo del nivel de DDC usado, comunica información adicional sobre sus capacidades de visualización. El canal es definido en dos niveles, DDC1 y DDC2B. DDC1 es un canal de datos unidireccionales del visualizador al organizador que transmite continuamente la información EDID. El DDC2B es un canal de datos bidireccionales basados en el protocolo I²C. El organizador puede solicitar información EDID sobre el canal DDC2B. Asignaciones del Polo del Cable de Video:

SOPORTE TÉCNICO (FAQ) Problemas & Preguntas Posible Solución LED de Energía no está encendida *Verifica si el Interruptor de Energía está en la posición encendida ON. *Cable de Energía debe estar conectado Ningún Plug & Play *Verifica si el sistema PC es compatible al Plug & Play. *Verifica si la Tarjeta de Vídeo es compatible al Plug & Play *Verifica si polo conector D-15 del Cable de Video está curvado *Asegúrate que los Drivers del Monitor estén instalados Imagen está borrosa *Ajusta los mandos de Contraste y de Brillo. Imagen salta o ondulación está presente en la imagen. *Mover aparatos eléctricos que pueden causar interferencia eléctrica. El soquete de pared se debe instalar cerca del equipo y con fácil acceso. *El interruptor de encendido del equipo debe estar en la posición Encendido. *La tarjeta de video debe estar introducida completamente en el zócalo. *Asegurarse que el cable de video del monitor está propiamente conectado al ordenador. *Inspeccionar el cable de video del monitor y asegurarse que ningun polo está curvado. *Asegurarse que el ordenador está operativo presionando la tecla CAPS LOCK sobre el teclado mientras observando el LED del CAPS LOCK. El LED debe encender en ON o apagar en OFF después de presionar la tecla CAPS LOCK Uno de los colores primarios (ROJO, VERDE o AZUL) está ausente. *Inspeccionar el cable de video del monitor e asegurarse que ningun polo está curvado.11 APÉNDICE A - CARACTERISTICAS ESPECÍFICAS CRT 38cm (15"), 90° desviación, 29mm neck, Pantalla no deslumbrante punteada de 0.28mm Tamaño de la Imagen Visible

35.6 cm (14"), diagonal

Visualización de color Colores ilimitados Señal de Entrada Entrada análoga Todas las coordinaciones que satisfacen los datos específicos sobre frecuencias de escaneamiento

• Sinc. Vertical : Positivo/Negativo Sincronización

• Horizontal 30kHz a 54kHz automáticamente

• Vertical 50Hz a 120Hz automáticamente Resolución Máxima 1024 × 768 proporción de punto 65MHz Coordinaciones Programados por fábrica :

Coordinaciones de modo del usuario :

• Rincón 0.4mm Máx. Fuente de Energía Suministro de Energía al Modo Comutante AC 100-240V, 50Hz/ 60Hz alcance lleno. Operando 0°C a 40°C ambiente Humedad 10% a 85% relativa, non-condensante Peso 11.5kg (Neto) Dimensiones

Modo Apagado ≤ 8 W Consumo de Energía 75W Máx. Área de visualización Programada 270mm × 202mm UL, CSA, CB report, SEMKO, TUV-S, TUV-Buart, FCC, ICES(State in FCC), CE, EPA Regulaciones Para modelos seleccionados : TUV/GS, MPR II13

APÉNDICE B – TABLA DE

COORDINACIÓN PROGRAMADA POR FÁBRICA

FRECUENCIA HORIZONTAL FRECUENCIA VERTICAL IBM 720×400 31.5kHz 70Hz VGA 640×480 31.5kHz 60Hz VESA/85 640×480 37.5kHz 75Hz VESA/85 800×600 46.9kHz 75Hz VESA/85 800×600 53.6kHz 85Hz VESA/60 1024×768 48.4kHz 60Hz14 Su Garantía Internacional Estimado cliente, Gracias por su compra de este producto Philips, ya que ha sido diseñado y fabricado bajo los estándares de calidad más elevados. Si, desafortunadamente, pudiera existir algún problema con este producto, PHILIPS garantiza libre de cargo la mano de obra y las piezas, durante 12 MESES a partir de la fecha de compra, independientemente del país en que el producto sea reparado. Esta Garantía Internacional Philips, complementa las obligaciones nacionales existentes sobre garantía hacia Ud., tanto de los distribuidores como de Philips en el país de compra, no afectando los derechos que la Ley establece para los Consumidores. La Garantía Philips es aplicable en tanto que el producto sea TRATADO CORRECTAMENTE para su uso, de acuerdo con el contenido de las Instrucciones de Manejo y bajo la presentación de la FACTURA ORIGINAL o RECIBO DE CAJA, en donde se indique la fecha de compra y el nombre del distribuidor, junto al modelo y número de producción del aparato. La Garantía Philips NO será aplicable en los siguientes casos:

• Cuando los documentos hayan sido alterados de alguna forma o resulten ilegibles.

• En el caso de que el modelo y número de producción del aparato haya sido alterado, borrado, retirado o hecho ilegible.

• Cuando las reparaciones hayan sido efectuadas por personas u organizaciones de servicio NO AUTORIZADOS, o en el caso de que se hayan producido modificaciones en el aparato.

• Cuando el daño en el aparato sea causado por accidentes que incluyan, aunque no se limiten a: tormentas, inundaciones, fuego o evidente mal trato del mismo. Le rogamos tenga en cuenta que, el producto amparado por esta garantía, no será defectuoso, cuando se hayan realizado modificaciones en el mismo, para que cumpla con especificaciones técnica nacionales o locales, aplicables a países, para los que, el aparato no fue, originalmente, desarrollado y/o fabricado. Por esta razón siempre se debe comprobar, si, un producto puede ser utilizado en un país específico. En el caso de que su producto PHILIPS no funcione correctamente o esté defectuoso, por favor contacte con su distribuidor Philips, o, con un SERVICIO OFICIAL PHILIPS. En el supuesto de que Ud. requiera servicio en algún otro país, el departamento de SERVICIO DE ATENCIÓN AL CLIENTE del citado país, puede indicarle la dirección del SERVICIO PHILIPS más próximo a su domicilio. El número de teléfono y de fax del SERVICIO DE ATENCIÓN AL CLIENTE puede ser encontrado en la parte inferior de este documento. Para evitar problemas, le rogamos lea cuidadosamente las instrucciones de manejo, antes de ponerse en contacto con su Distribuidor o Servicio Oficial. Si Ud. tiene preguntas, que no puedan ser respondidas por el Distribuidor o el Servicio Centros de Información al Cliente le rogamos escriba o llame a: http://www.philips.com1 Antes de operar o monitor, favor ler cuidadosamente este manual. Este manual deve ser guardado para consultas futuras.

LISTA DE COMPONENTES
