BEDIENUNGSANLEITUNG 105S51 PHILIPS

Vorsichtsmaßnahmen -----------------------------------------

PACKLISTE Das Produktpaket sollte die folgenden Elemente enthalten:

VORSICHTSMASSNAHMEN z Verwenden Sie den Monitor nicht in der Nähe von Wasser. d.h. in der Nähe von Badewannen, Waschschüsseln, Spülen, Waschzubern, Schwimmbädern oder in nassen Kellern. z Setzen Sie den Monitor nicht auf instabile Karren, Stände oder Tische. Sollte der Monitor fallen, können ernsthafte Schäden an Personen dem Gerät und entstehen. Verwenden Sie nur vom Hersteller empfohlene oder mit dem Monitor gelieferte Karren oder Stände. Wenn Sie den Monitor an einer Wand oder einem Regal anbringen, verwenden Sie bitte eine vom Hersteller empfohlene Anbringungsmöglichkeit und befolgen die beigelegten Anweisungen. z Schlitze und Öffnungen auf der Rückseite und dem Boden des Gehäuses dienen der Ventilation. Um stabilen betrieb des Monitors zu gewährleisten und ihn vor Überhitzung zu schützen, blockieren bzw. decken Sie diese Öffnungen keinesfalls ab. Stellen Sie den Monitor nicht auf Betten, Sofas, Teppiche oder ähnliche Oberflächen. Stellen Sie den Monitor nicht in die Nähe von oder auf Heizlüfter oder Heizkörpern. Stellen Sie den Monitor nicht in Regale oder Gehäuse, es sei denn, korrekte Ventilation ist gewährleistet. z Der Monitor sollte nur mit der Art von Strom betrieben werden, die auf dem Etikett vermerkt ist. Wenn Sie sich nicht über die Stromart in Ihrem Hause im klaren sind, wenden Sie sich an Ihren Händler oder die örtliche Energiegesellschaft. z Der Monitor ist mit einem dreipoligen geerdeten Stecker ausgestattet, der einen dritten (Erdungs-) Zinken hat. Dieser Stecker paßt nur in eine geerdete Steckdose als Sicherheitsfunktion. Wenn Ihre Dose nicht auf den dreipoligen Stecker paßt, lassen Sie eine korrekte Dose von einem Elektriker installieren oder verwenden Sie einen Adapter, um das Gerät sicher zu betreiben. Setzen Sie diese Sicherheitsfunktion des geerdeten Steckers nicht außer Kraft. z Trennen Sie das Gerät während eines Gewitters von Netz und auch dann, wenn Sie es für längere Zeit nicht verwenden. Dies schützt den Monitor vor Beschädigungen durch Spannungsspitzen. z Überlasten Sie Verlängerungskabel und –leisten nicht, es besteht Gefahr von Feuer und elektrischem Schlag. z Stecken Sie keine Objekte in das Monitorgehäuse. Dies kann zu Brand oder elektrischem Schlag führen. Verschütten Sie keine Flüssigkeiten über den Monitor. z Versuchen Sie nie, den Monitor selbst zu warten; Öffnen oder Entfernen von Abdeckungen können Sie gefährlichen Spannungen und anderen Gefahren aussetzen. Bitte Überlassen Sie Wartungsarbeiten nur qualifiziertem Personal. z Für reibungslosen Betrieb verwenden Sie den Monitor nur mit UL- aufgelisteten Computer, die korrekt konfigurierte Steckdosen mit Werten zwischen 100 - 240V AC, Min. 1.5A, haben. z Die Wandsteckdose sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein.3 INSTALLATION Schwenkfuß Zum Anbringen des Schwenkfußes am Monitor gehen Sie wie folgt vor:

• Drehen Sie den Monitor vorsichtig auf seine Seite oder auf den Kopf. ( siehe Bild 1 )

• Finden Sie die Löcher vorne unten am Monitor.

• Setzen Sie die Pinne auf dem Schwenkfuß in diese Löcher. Drücken Sie den Schwenkfuß nach vorne, bis er einrastet.

• Zum Entfernen des Schwenkfußes halten Sie ihn am Boden fest und drücken ihn dann heraus.

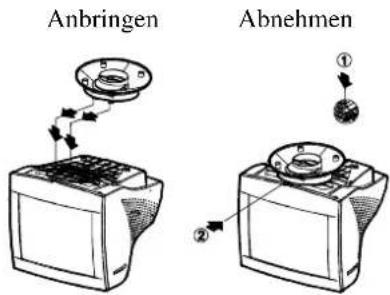

Bild 1 Installation und Entfernen des Schwenkfußes Netzkabel Stromquelle:

1. Vergewissern Sie sich, daß das Netzkabel der in Ihrer Region verlangte

2. Dieser Monitor hat eine Universalstromversorgung, mit der Sie ihn

entweder auf 100/120V AC oder 220/240V AC-Spannung laufen lassen können ( Sie brauchen nichts selbst einzustellen. )

3. Verbinden Sie das Netzkabel mit der Netzbuchse Ihres Monitors und

dann das andere Ende mit einer dreipoligen Wechselsteomsteckdose. Das Netzkabel können Sie entweder an eine Wandsteckdose oder die Netzbuchse Ihres PCs anschließen, je nachdem, welche Art von Netzkabel Ihrem Monitor beiliegt.4 Videokabel Anschließen des Videokabels: Der Monitor ist mit einem integrierten Videokabel ausgerüstet. Den 15poligen Anschlußstecker dieses Signalkabels an einen Videoanschluß des Computers anschließen und mit den beiden Schrauben des Steckers befestigen. Vorsicht: Das Signalkabel darf nicht gebogen werden, da sonst das Innenkabel beschädigt werden kann. Anschließen des Netzkabels: Das Netzkabel in die Einsteckfassung des Monitors einstecken. Dann das Netzkabel an eine geerdete Netzsteckdose, an einen durch UL zugelassenen Adapter oder an die Ausgangsfassung Ihres PCs anschließen. Vorsicht: Falls die Netzsteckdose nicht geerdet ist muß ein sachgemäßer Erdungsadapter (nicht beigelegt) verwendet werden.

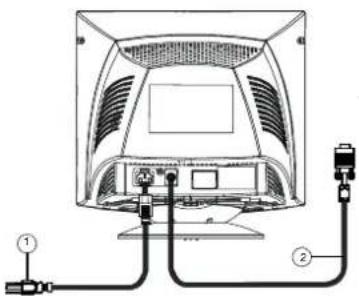

Bild 2 Anschluß von Kabeln

1. Netzkabel 2. Signalkabel5

BEDIENUNGSANLEITUNG Allgemeine Anleitungen Die anderen Regler befinden sich unten am Monitor (siehe Bild 3). Durch Änderung dieser Einstellungen können Sie das Bild nach Ihren Vorstellungen einrichten.

• Das Netzkabel sollte angeschlossen sein.

• Verbinden Sie das Videosignalkabel vom Monitor zur Videokarte.

• Zum Anschalten des Monitors drücken Sie den in die ON-Position. Die Stromanzeige leuchtet auf.

• Ihr Monitor verfügt über ein einzigartiges Schnellumschaltsystem, das ein Bild schon innerhalb weniger Sekunden nach dem Anschalten des Monitors hervorbringt.

Bild 3 Externe Regler

1. NETZSCHALTER 4. KONTRAST/

2. BETRIEBSANZEIGE 5. HELLIGKEIT/

• Installieren Sie den Monitor nicht an Stellen in der Nähe von Hitzequellen, wie z.B. Heizkörpern oder Lüftungsröhren , oder an Stellen, an denen er direktem Sonnenlicht, exzessivem Staub, Vibrationen oder Stößen ausgesetzt ist.

• Behalten Sie den Originalversandkarton und Verpackungsmaterialien, das sie sich als nützlich erweisen werden, sollten Sie Ihren Monitor jemals versenden wollen.

• Für maximalen Schutz verpacken Sie Ihren genauso, wie er vom Werk aus verpackt war.

• Um den Monitor neu aussehend zu halten, reinigen Sie ihn regelmäßig mit einem weichen Tuch. Hartnäckige Flecken können Sie mit einem leicht mit einer milden Reinigungsflüssigkeit angefeuchteten Tuch entfernen. Verwenden Sie nie starke Lösungsmittel wie Verdünner, Benzin oder scheuernde Reiniger, da diese das Gehäuse beschädigen. Als Sicherheitsmaßnahme trennen Sie den Monitor vor jedem Reinigen vom Netz.6 Regler auf der Gerätevorderseite

: Zum Ein- oder Ausschalten (ON/OFF) des Monitors auf diesen Knopf drücken.

• MENU : Zum Aktivieren des OSD-Menüs (Menü auf dem Bildschirm) oder zum Bestätigen einer Einstellung.

/ : Zum Einstellen des Kontrasts oder einer anderen Steuerung.

/ : Zum Einstellen der Helligkeit oder einer anderen Steuerung.

• EXIT (Beenden) : Zum Beenden einer Funktion oder zum Schließen des OSD-Menüs.

• Betriebsanzeige : Grün — Betriebsmodus (eingeschaltet). Orange — Aus-Modus (ausgeschaltet). Einrichten einer Einstellung Die Monitorparameter können aufgerufen werden, indem die Taste MENU zum Aktivieren des OSD-Menüs (Bildschirmmenüs) gedrückt wird.

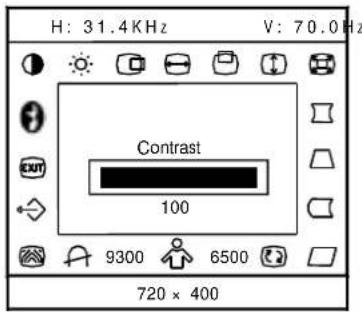

Bild 4 Das OSD-Fenster Hinweis: wenn im OSD-Menü innerhalb 10 Sekunden kein Wert eingestellt oder eine Funktion gewählt wird, wird die derzeitige Einstellung gespeichert und verschwindet das OSD- Menü automatisch.7 Bildeinstellung Symbole der Funktionsregler:

Stellt den Bildkontrast ein.

Stellt die Bildhelligkeit ein.

Stellt die horizontale Position des Bildes ein.

Stellt die horizontale Größe des Bildes ein.

Stellt die vertikale Position des Bildes ein.

Stellt die vertikale Größe des Bildes ein.

Stellt die horizontale und vertikale Größe des Bildes gleichzeitig ein.

Stellt Kissenverzerrung und Faß ein.

Stellt die Trapezverzerrung des Bildes ein.

Kompensieren Sie hier Unausgeglichenheiten der Kissenverzerrung.

Richtet das Bild als Rechteck aus

Stellt die Bildschräge auf eine horizontale Position ein.

13. 6500°K/9300°K (FARBTEMPERATUR ):

Die Farbtemperatur für 6500°K ist x=0.313, y=0.329 und 9300°K ist x=0.283, y=0.297. Es zeigt zwei verschiedene Farbsätze auf dem Bildschirm. Sie können über die MENU zwischen 9300°K oder 6500°K wählen.8

14. ANWENDERFARBE ( Rot / Blau )

Wenn 9300°K normales Weiß oder 6500°K wärmeres Weiß nicht Ihren Vorstellungen entsprechen, können Sie mit den Reglern R . B GAIN das Weiß Ihrer Wahl einstellen.

Wenn Farbunreinheiten beim Bewegen oder Schwenken des Monitors auftreten, drücken Sie die MENU und entmagnetisieren um das Bild zu korrigieren.

Moire ist das Ergebnis von Interferenzen zwischen dem Phosphorlayout und dem Videosignal. In einigen Fällen ist die moire sehr auffällig. Drücken Sie die MENU, um die Moire-Reduktion aufzurufen. Stellen Sie das Level bestmöglich ein. Anmerkung: Eine zu hohe Einstellung bringt das Bild zum Vibrieren.

Drücken Sie WIEDERAUFRUFEN, um die Werksvoreinstellungen des Monitors aufzurufen.

Schließt das OSD-Fenster.

Wählen Sie die gewünschte Sprache aus.9 DIESER MONITOR ERSCHEINT AUSSER BETRIEB, WENN KEIN

BESTEHEN. Dieser Monitor entspricht den Grün-Monitor-Standards von Video Electronics Standards Association (VESA) und/oder der United States Environmental Protection Agency (EPA) sowie der Swedish Confederation Employees ( NUTEK ). Diese Funktion dient zur Stromersparnis durch Reduktion von Stromverbrauch, wenn kein Videoeingangssignal besteht. Wenn dieser Monitor eine bestimmte Zeit lang kein Videoeingangssignal empfängt, schaltet er automatisch in einen AUS-Modus. Dieser reduziert den internen Stromverbrauch des Monitors. Nachdem das Videoeingangssignal wiederhergestellt ist, wird volle Stromversorgung wiederhergestellt und die Anzeige automatisch neu gebildet. Dieser Vorgang ähnelt einem Bildschirmschoner, außer daß die Anzeige völlig ausgeschaltet ist. Die Anzeige wird wiederhergestellt, indem Sie eine Taste auf der Tastatur drücken, oder die Maus klicken. Plug and Play Plug and Play DDC1/2B Funktion Dieser Monitor verfügt über VESA DDC1/2B-Fähigkeiten entsprechend dem VESA DDC STANDARD. Diese erlauben dem Monitor, das Host-System auf seine Identität aufmerksam zu machen und, je nach dem Level des verwendeten DDC, zusätzliche Information über seine Anzeigefähigkeiten mitzuteilen. Der Kommunikationskanal ist in zwei Levels aufgeteilt, DDC1 und DDC2B. DDC1 ist ein Ein-Richtungs- Datenkanal von der Anzeige zum Host, der permanent EDID Information übermittelt. DDC2B ist ein Zwei-Richtungs- Datenkanal, der auf dem I ² C Protokoll basiert. Der Host kann EDID Information über den DDC2B-Kanal abfragen. Polzuweisungen des Videosignalkabels:

3. Blau 7. G-Erde 11. Monitor-Erde 15. DDC-Serielle Uhr

4. Erde 8. B-Erde 12. DDC-Serielle Daten * FÜR DDC10

TECHNISCHE UNTERSTÜTZUNG (FAQ) Problem & Frage Mögliche Lösung Strom-LED ist nicht an *Prüfen Sie, ob der Stromschalter auf ON geschaltet ist *Das Netzkabel sollte angeschlossen sein Kein Plug & Play *Prüfen Sie, ob das PC-System Plug & Play kompatibel ist *Prüfen Sie, ob die Videokarte Plug & Play kompatibel ist *Prüfen Sie, ob der D-15 Steckerpol des Videosignalkabels verbogen ist *Vergewissern Sie sich, daß die Monitor Treiber installiert sind Das Bild ist unscharf *Stellen Sie Kontrast und Helligkeit ein. Ds Bild “hüpft” oder weist ein Wellenmuster auf *Entfernen Sie elektrische Geräte außer Reichweite, die Interferenzen hervorrufen könnten. Die Strom-LED ist EIN (orange), aber es gibt kein Video bzw. Bild. *Der Netzschalter des Computers muss auf die ON (Ein)-Position gestellt werden. *Die Computer-Videokarte muss fest im Steckplatz sitzen. *Vergewissern Sie sich, daß das Videosignalkabel des Monitors korrekt an den Computer angeschlossen ist. *Prüfen Sie das Videosignalkabel des Monitors schauen nach, ob keine Pole verbogen sind. *Vergewissern Sie sich, daß der Computer betriebsfähig ist, indem Sie die Festtelltaste auf der Tastatur drücken und die Feststell-LED dabei im Auge behalten. Die LED sollte nach dem Drücken entweder aufleuchten oder ausschalten. Eine der Primärfarben fehlt (ROT, GRÜN oder BLAU) *Prüfen Sie das Videosignalkabel des Monitors schauen nach, ob keine Pole verbogen sind.11

ANHANG A - TECHNISCHE DATEN

CRT 38cm(15"), 90º Beugung, 29mm Hals, 0.28mm Punktabstand, nichtflimmernder Bildschirm. Sichtbare Bildgröße 35.6cm (14"), diagonal Anzeigefarbe Unbegrenzte Farben Eingangssignal Analoger Eingang Jedes Timing, das den Spezifikationen der Scanfrequenzen entspricht

• Horizontal 30kHz bis 54kHz automatisch

• Vertikal 50Hz bis 120Hz automatisch Max. Auflösung 1024 × 768 Video punktrate 65MHz Werksvoreingestellte Timings :

• Ecken 0.4mm Max. Stromquelle Stromversorgung mit Umschaltmodus AC 100-240V, 50Hz/60Hz Vollbereich Bedienung 0°C to 40°C Umgebung Feuchtigkeit 10% to 85% relativ, nicht kondensierend Gewicht 11.5kg (Net) Abmessungen

Funktionen ( OSD ) • KONTRAST

Aus-Modus ≤ 5 W Stromverbrauch 75W Max. Voreingestellter Anzeigebereich 270mm × 202mm UL, CSA, CB report, SEMKO, TUV-S, TUV-Buart, FCC, ICES(State in FCC), CE, EPA Regulationen Für ausgewählte Modelle: TUV/GS, MPR II13

ANHANG B – WERKSVOREINGESTELLTE

TIMING-TABELLE STANDARD AUFLÖSUNG HORIZONTALE FREQUENZ VERTIKALE FREQUENZ IBM 720×400 31.5kHz 70Hz VGA 640×480 31.5kHz 60Hz VESA/85 640×480 37.5kHz 75Hz VESA/85 800×600 46.9kHz 75Hz VESA/85 800×600 53.6kHz 85Hz VESA/60 1024×768 48.4kHz 60Hz14 Ihre Internationale Garantie Lieber Kunde, wir danken Ihnen für den Kauf dieses Philips-Produkts, das den höchsten Qualitätsstandards entsprechend entwickelt und konstruiert wurde. Sollte dieses Philips-Produkt aus irgendwelchen Gründen Mängel aufweisen, sichert Philips für 12 Monate ab Kaufdatum dessen kostenlosen Ersatz und kostenlos geleisteten Service zu, und zwar ungeachtet des Landes, in dem das Produkt repariert wird. Diese internationale Garantie der Firma Philips ergänzt die bestehenden nationalen Garantieverpflichtungen seitens der Händler und der Firma Philips Ihnen gegenüber in dem Land, in dem das Produkt erworben wurde, und wirkt sich nicht auf Ihre gesetzlich vorgeschriebenen Anrechte als Kunde aus. Die Garantie der Firma Philips findet dann Anwendung, wenn der Artikel ordnungsgemäß für dessen beabsichtigten Gebrauch benutzt wurde und zwar gemäß der Betriebsanleitungen und nach Vorlage der ursprünglichen Rechnung oder des Kassenbons, auf dem das Kaufdatum, der Name des Händlers sowie die Modell- und Herstellungsnummer des Artikels aufgeführt sind. Die Garantie der Firma Philips ist nicht anwendbar, wenn

• die Dokumente in irgendwelcher Weise abgeändert oder unleserlich gemacht wurden,

• die Modell- oder Herstellungsnummer des Produkts abgeändert, gelöscht, entfernt oder unleserlich gemacht wurde,

• Reparaturen oder Produktänderungen und -umänderungen von nicht befugten Dienstleistungsunternehmen oder Personen durchgeführt wurden,

• Schäden durch Unfälle verursacht wurden, die Blitze, Wasser oder Feuer, Mißbrauch oder Achtlosigkeit mit umfassen, sich jedoch nicht auf diese beschränken. Bitte nehmen Sie zur Kenntnis, daß dieses Produkt unter dieser Garantie als nicht mangelhaft erachtet wird, sollten Änderungen erforderlich werden, um es örtlichen oder nationalen technischen Normen anzupassen, die in den Ländern Anwendung finden, für das es nicht ursprünglich entwickelt und/oder hergestellt wurde. Es sollte daher stets überprüft werden, ob ein Produkt in einem bestimmten Land eingesetzt werden kann. Setzen Sie sich bitte mit Ihrem Philips-Händler in Verbindung, falls das Philips-Produkt nicht ordnungsgemäß funktioniert oder mangelhaft ist. Sollten Sie Dienstleistungen benötigen, während Sie sich in einem anderen Land befinden, kann Ihnen der Kundendienst der Firma Philips dieses Landes die Adresse eines Händlers dort geben. Die Telefon- und -Faxnummern für den Philip-Consumer- Kundendienst befinden sich im entsprechenden Abschnitt dieser Broschüre. Zur Vermeidung unnötiger Unannehmlichkeiten raten wir Ihnen, vor der Kontaktaufnahme mit Ihrem Händler die Betriebsanleitungen sorgfältig durchzulesen. Sollten Sie irgendwelche Fragen haben, die Ihr Händler nicht beantworten kann, oder für alle damit in Verbindung stehende Fragen, wenden Sie sich bitte an das Philips Consumer Information Centers oder an unsere: Web-Site: http://www.philips.com1 Davanti di funzionare il monitor per favore leggi questo manuale completamente. Questo manuale dove essere tenuto per referenza futura. Indice
