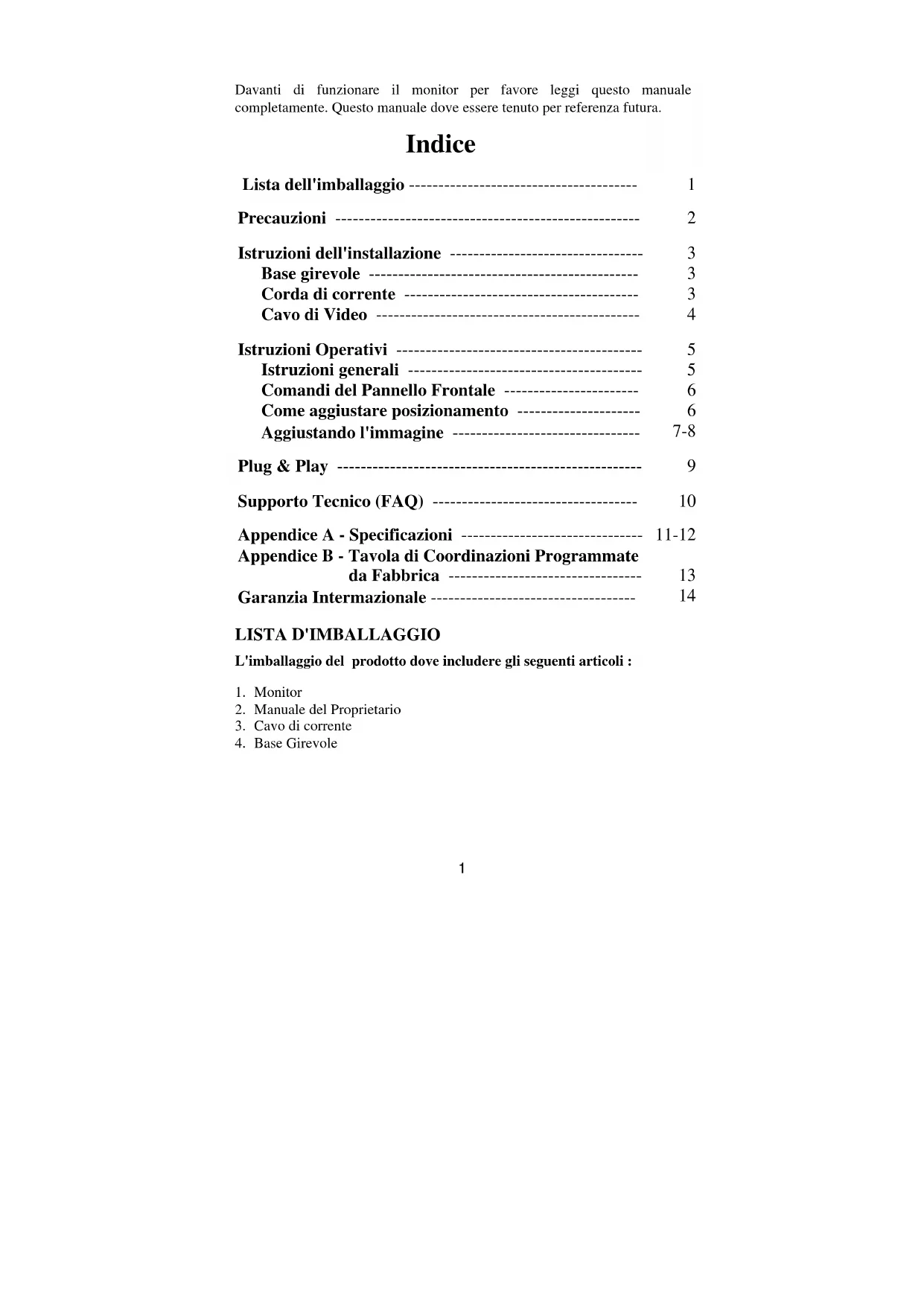

MANUALE UTENTE 105S51 PHILIPS

Lista dell'imballaggio ---------------------------------------

Istruzioni dell'installazione ---------------------------------

Come aggiustare posizionamento ---------------------

Appendice A - Specificazioni ------------------------------- 11-12 Appendice B - Tavola di Coordinazioni Programmate da Fabbrica ---------------------------------

LISTA D'IMBALLAGGIO L'imballaggio del prodotto dove includere gli seguenti articoli :

PRECAUZIONI z Non usa il monitor vicino a acqua, p. es. vicino a una vasca da bagno,lavandino, lavello , lavanderia, piscina o in un seminterrato bagnato. z Non mette il monitor su un carrello instabile, bancarella, o tavola. Se il monitor cadere, può ferire una persona e causare danno serio all'apparecchio. Usa solo un carrello o bancarella raccomandato dal fabbricante o venduto col monitor. Se montare il monitor su un muro o scaffale, usa una scatola di montaggio approvata dal fabbricante e segue l'istruzioni dei attrezz. z Fessure ed aperture nel posteriore e fondo della scatola è provvisto per ventilazione. Per assicurare operazione affidabile del monitor e proteggerlo da surriscaldamento, ti assicura che queste aperture non sono bloccate o coperte. Non metta il monitor su un letto, sofà, tappeto, o superficie simile. Non metta il monitor vicino o sopra un radiatore o registro di calore. Non metta il monitor in un scaffale o armadietto a meno che ventilazione apropriata sia provvista. z Il monitor dove essere operato solo con il tipo di fonte di corrente indicato sull'etichetta. Se non è sicuro del tipo di corrente approvvigionato alla sua casa, consulta il suo rivenditore o compagnia di elettricità locale. z Il monitor è equipaggiato con una spina tripolare, una spina elettrica con un terzo spillo (terra). Questa spina elettrica adatterà bene solo in una presa di corrente terra come una caratteristica di sicurezza . Se la sua presa di corrente non accoglie la spina tripolare, chiama un elettricista per installare la presa di corrente corretta, o usa un adattatore per mettere la presa a terra e connettere al'apparecchio sicuramente. Non trascura lo scopo di sicurezza di una presa di corrente messa a terra. z Sconnettere l'unità durante una tempesta con lampo o quando non è usato per periodi lunghi di tempo. Questo proteggerà il monitor da danni debito a sovratensione transitoria. z Non sovraccaricare striscia di corrente e cavo prolunga. Sovraccarica può avere come conseguenza fuoco o scorsa. z Non mai spingi qualche oggetto nella fessura sulla scatola del monitor. Potrebbe causare cortocircuito nei pezzi risultando in fuoco o scorsa elettrica. Mai versa liquidi sul monitor. z Non tenta riparare il monitor lei stesso; apertura o rimozione di coperchio può ti esporre a tensioni pericolose ed altri azzardi. Per favore assegni tutta assistenza a personale del servizio qualificato. z Per assicurare operazione soddisfacente, usa il monitor solo con computer listado UL quale hanno presa di corrente femmina configurata in modo appropriato e marcata tra 100- 240V AC, Min. 1.5A. z La presa di alimentazione alla parete sarà installata vicino alle attrezzature e dovrà essere facilmente accessibile.3 ISTRUZIONI DELL'INSTALLAZIONE Base Girevole Per attaccare la base girevole al monitor, fa il seguente:

• Gira attentamente il monitor sul suo lato o alla rovescia. (vedi figura 1).

• Localizza le cavità al fondo frontale del monitor.

• Inserisca i picchetti sulla base girevole in queste cavità. Spinga la base girevole in avanti fino alla base girevole chiudere in luogo.

• Per rimuovere la base girevole, tiene il fondo della base girevole, allora lo spinge fuori. Collegamento Rimozione

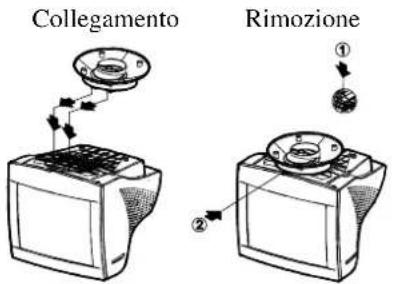

Figura 1 Installando e Rimuovendo la Base Girevole Cavo di Corrente Fonte di Energia :

1. Assicurarsi che il cavo di energia è il tipo corretto richiesto nella sua

2. Questo monitor ha una erogazione di corrente universale che permette

operazione in tensione 100/ 120V AC o 220/ 240V AC della area (Nessuno adattamento dell'utente è richiesto).

3. Connetta il cavo di corrente nella presa di alimentazione di corrente del

suo monitor, ed allora collega l'altra estremità in una presa di corrente AC tripolare. Il cavo di corrente può essere connettuto a una presa di corrente nel muro o presa di corrente sul suo PC, dipendendo del tipo di cavo di corrente approvvigionato con suo monitor4 Cavo di Video Collegamento del cavo video: Il monitor è dotato di un cavo video integrato. Collegare la spina da 15 piedini del questo cavo a un connettore video del sistema PC e fissarla con le due viti. Attenzione: Non curvare il cavo dei segnali; ciò può danneggiare il cavo interno di quello. Collegamento del cavo elettrico: Collegare il cavo elettrico nella presa del monitor. Poi, collegare l’altra estremità di questo cavo a una presa di corrente messa a terra o a un’adattatore elencato UL oppure alla presa uscità del Suo sistema PC. Attenzione: In caso la presa di corrente non sia messa a terra, utilizzare un’adattatore corretto di messa a terra (non fornito nella confezione).

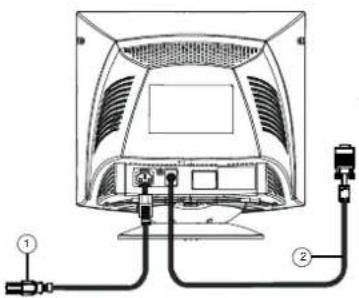

Figura 2 Cavi di Connessione

1. Cavo elettrico 2. Cavo segnale5

ISTRUZIONI OPERATIVI Istruzioni Generali Le altre manopole di controllo sono localizzate alla base del monitor (Vedi Figura 3). Per cambiare questi posizionamenti, l'immagine può essere aggiustato alle sue preferenze personali.

• Il cavo di corrente dove essere connesso.

• Connetta il cavo di video dal monitor alla scheda di video.

• Per accendere il monitor, premi l'interruttore di energia POWER a posizione accesa ON. L'indicatore di energia illuminerà.

• Suo monitor presenta un sistema d'interruttore unico rapido quale provvede una immagine entro secondi dopo di accendere il monitor.

Figura 3 Manopola di Controllo Esterno

• Non installi il monitor in un luogo vicino a fonti di calore come radiatori o condotti dell'aria, o in un luogo soggetto alla luce diretta del sole, o polvere eccessivo o vibrazione meccanica o scorsa.

• Metti da parte il cartone originale di spedizione e materiali dell'imballaggio, affinchè sia pronto se aver bisogno di inviare suo monitor

• Per protezione massima, spedisci suo monitor come era stato impaccato originalmente alla fabbrica.

• Per mantenere il monitor parendo nuovo, pulisci periodicamente il monitor con una stoffa molle. Macchie testarde possono essere rimosse con una stoffa leggermente inumidita con una soluzione detersiva mite. Mai usa solventi forti come solvente, benzene, o detersivi abrasivi, perchè questi danneggerano la scatola . Come una precauzione di sicurezza, sempre stacca la spina di corrente dal monitor davanti di pulizie.6 Pulsanti di comando sul pannello anteriore

: Premere su questo pulsante per accendere o spegnere (ON/OFF) il monitor.

• MENU : Per l’attivazione del menù OSD (menù allo schermo) o per confermare una modifica.

/ : Per l’impostazione del contrasto, o un altro comando.

/ : Per l’impostazione della luminosità, o un altro comando.

• EXIT (Uscire) : Per terminare una funzione o per chiudere il menù OSD.

• Lampada indicatrice di messa sotto tensione: Verde — Modalità di messo sotto tensione (acceso). Ambra — Modalità Off (spento).

Come aggiustare un posizionamento: Ai comandi del monitor si accede premendo il tasto MENU per abilitare l'OSD (visualizzazione su schermo). ll menu principale viene visualizzato nel modo seguente.

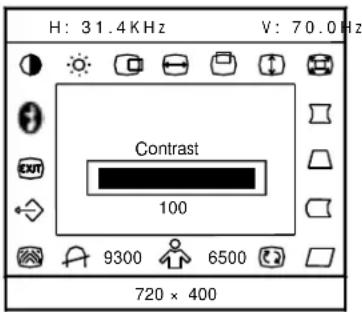

Figura 4 Il Messaggio OSD Nota: Se non viene effettuata alcuna regolazione o se non viene selezionato alcun menu OSD per più di 10 secondi, l'impostazione corrente viene salvata e lo schermo OSD scompare automaticamente.7 Aggiustando l'immagine La descrizione per icone di controllo funzionale

Aggiusta il contrasto dell'immagine.

Aggiusta la luminosità dell'immagine.

Aggiusta la posizione orizzontale dell'immagine.

Aggiusta la dimensione orizzontale dell'immagine.

Aggiusta la posizione verticale dell'immagine.

Aggiusta la dimensione verticale dell'immagine.

Aggiusta la dimensione orizzontale e verticale dell'immagine simultaneamente.

Aggiusta puntaspilli e cilindri.

Aggiusta la distorsione trapezoidale dell' immagine.

Aggiusta per compensare il equilibrio del puntaspilli.

Aggiusta la immagine per essere un rettangolo.

Aggiusta l'inclinazione dell'immagine a posizione orizzontale.

13. 6500°K/9300°K (TEMPERATURA DEL COLORE) :

La temperatura del colore per 6500°K è x=0.313, y=0.329 e 9300°K è x=0.283, y=0.297. Presenta due collezioni del colore diverse Può selezionare 9300°K o 6500°K premendo la MENU.8

Se il normale bianco 9300°K o bianco caldo 6500°K non soddisfa il suo desiderio, aggiusta propriamente R. B GUADAGNA controllo per ottenere il suo livello ottimale di bianchezza.

Se impurezza del colore accade quando muove o gira il monitor, premi la MENU e smagnetizza per fissare la condizione dell'immagine.

Moirè è il risultato di interferenza tra la configurazione fosforica ed il segnale del video. In alcuni casi può trovare il moirè molto visibile.Premi la MENU per entrare nel posizionamento riduttore del moirè. Per favore aggiusta il livello alla condizione ottimale. Nota: Posizionamento molto alto causerà tremarella a ll'immagine.

Premi RICHIAMATA per ristorare il monitor ai posizionamenti della fabbrica.

Selezioni la lingua che gli piace.9 QUESTO MONITOR SEMBRERÀ NON-FUNCTIONAL SE NON C'E NESSUNO SEGNALE D'ENTRATA NEL VIDEO. PER QUESTO MONITOR OPERARE PROPRIAMENTE, CI DEVE ESSERE UN SEGNALE D' ENTRATA NEL VIDEO. Questo monitor incontra gli standard Green come imposto dalla Video Electronics Standards Association (VESA) e/o Agenzia della Protezione Ambientale (EPA) dei Stati Uniti ed GL'Impiegati della Confederazione Svedesi (NUTEK). Questa caratteristica è disegnata per conservare energia elettrica ridurrendo consumo d'energia quando non c'è nessuno segnale d'entrata nel video presente. Quando non c'è nessuno segnale d'entrata nel video, questo monitor, seguendo un periodo di tempo-fuori, commuterà automaticamente al modo spento OFF. Questo riduce il consumo di energia interna del monitor. Dopo che il segnale d'entrata del video è ripristinato, energia completa è ripristinata e il display è ridisegnata automaticamente. L'apparizione è simile a una caratteristica "Risparmiatrice del Schermo" ecceto che il display è completamente spento. Il display è ripristinato premendo un tasto sulla tastiera, o ticchettando il mouse. Plug & Play Caratteristica Plug & Play DDC1/2B Questo monitor è equipaggiato con abilità VESA DDC1/ 2B secondo il STANDARD VESA DDC. Permette il monitor di informare il sistema ospite della sua identità e, dipendendo del livello di DDC usato, comunica informazioni addizionali delle sue abilità del display. Il canale di comunicazione è definito in due livelli, DDC1 e DDC2B. Il DDC1 è un canale di dati unidirezionale dal display all'ospite che emette continuamente informazioni EDID. Il DDC2B è un canale di dati bidirezionale basato sul protocollo I²C. L'ospite può richiedere informazioni EDID dal canale DDC2B. Compiti dei Spilli nel Cavo di Video :

SUPPORTO TECNICO (FAQ) Problema & Questione Soluzione Possibile LED di Energia non è spento *Verifica se l'Interruttore d'Energia sta nella posizione accesa ON *Cavo d'Energia dove essere connettuta Nessuno Plug & Play *Verifica se il sistema PC è compatibile al Plug & Play *Verifica se la Scheda di Video è compatibile al Plug & Play *Verifica se il spillo D-15 del Cavo di Video è curvato *Assicurarsi di che i Drivers del Monitor sono installati Immagine è indistinta *Aggiusta i Comandi di Contrasto. Immagine rimbalza o un disegno di onda è presente nell'immagine *Muove apparecchiature elettriche che possono causare interferenza elettrica. Il LED di accensione è acceso (arancione), ma il video o l'immagine è assente. *L'interruttore di accensione del computer deve essere in posizione ON. *La scheda video del computer deve essere inserita correttamente nell'apposito slot. *Assicurarsi che il cavo di video del monitor è connettuto propriamente al computer. *Verificare il cavo di video del monitor e assicurarsi che nessuno spillo è curvato. *Assicurarsi che il computer opera ticchettando il tasto CAPS LOCK sulla tastiera mentre osservando il LED CAPS LOCK. Il LED dove accendere in ON o spegnere in OFF dopo di ticchettare il tasto CAPS LOCK. Uno dei colori primari (ROSSO, VERDE, o BLU) manca *Verifica il cavo di video del monitor e ti assicura di che nessuno dei spilli è curvato.11

APPENDICE A - SPECIFICAZIONI

CRT 38cm (15"), 90 deviazione, 29mm collo, schermo non abbagliante punteggiato 0.28mm Dimensione di immagine visibile 35.6cm (14"), diagonale Display di Colore Colori illimitate Segnale di Entrata Entrata Analoga Tutte coordinazioni che sodisfanno frequenze di scanner. Specificazioni

• Sinc. Verticale : Positivo/Negativo Sincronizzazione

• Orizzontale 30kHz to 54kHz automaticamente

• Verticale 50Hz to 120Hz automaticamente Risoluzione Mas. 1024 × 768 Percentuale di punto di video 65MHz Coordinazioni Programmate da Fabbrica :

Coordinazioni di modo del Utente :

• Angolo 0.4mm Mas. Fonte di Energia Erogazione di Energia al Modo Interruttore AC 100-240V, 50Hz/60Hz portata piena Operatorio 0°C to 40°C ambiente Umidità 10% to 85% relativa, non-condensatore Peso 11.5kg (Netto) Dimensioni

EXIT12 Funzioni ( OSD ) • CONTRASTO

STANDARD RISOLUZIONE FREQUENZA ORRIZONTALE FREQUENZA VERTICALE IBM 720×400 31.5kHz 70Hz VGA 640×480 31.5kHz 60Hz VESA/85 640×480 37.5kHz 75Hz VESA/85 800×600 46.9kHz 75Hz VESA/85 800×600 53.6kHz 85Hz VESA/60 1024×768 48.4kHz 60Hz14 Garanzia Internazionale Alla gentile clientela Grazie per aver acquistato un prodotto Philips, concepito e realizzato secondo i più elevati standard qualitativi. Nella sfortunata evenienza di guasti al prodotto, la Philips garantisce gratuitamente la manodpoera e la sostituzione delle parti, indipendentemente dal Paese in cui il lavoro viene eseguito, per un periodo di 12 mesi dalla data di acquisto. Questa garanzia internazionale emessa dalla Philips completa gli obblighi del rivenditore e della Philips stessa, derivanti dalla garanzia nazionale nel Paese in cui è stato effettuato l'acquisto, e non incide in alcun modo sui diritti spettanti al cliente per legge. La garanzia Philips è valida a condizione che il prodotto sia usato in modo corretto e secondo le istruzioni fornite, dietro presentazione della fattura originale o dello scontrino di vendita, indicante la data d'acquisto, il nome del rivenditore, il modello e il numero di produzione del prodotto. La garanzia Philips potrebbe essere nulla se:

• i documenti del prodotto sono stati alterati o resi illeggibili;

• il numero di produzione o il modello sono stati alterati, cancellati, rimossi o resi illeggibili;

• le riparazioni o le modifiche/alterazioni del prodotto sono state effettuate da un’azienda o da persone non autorizzate;

• il danno è stato provocato da sinistri inclusi, senza limitazione alcuna, scariche elettriche provocate da fulmini, allagamenti, incendi, uso improprio o negligenza. Si prega di notare che, per quanto riguarda questa garanzia, il prodotto non è considerato difettoso qualora fosse necessario apportarvi modifiche per renderlo conforme alle normative tecniche nazionali o locali vigenti in Paesi per i quali il prodotto non è stato originariamente concepito e/o fabbricato. Di conseguenza, si raccomanda di verificare se il prodotto può essere usato nel Paese in questione. Nell'eventualità in cui il prodotto non funzioni correttamente o sia difettoso, si prega di contattare il proprio rivenditore Philips. Nei casi in cui sia richiesta assistenza tecnica mentre ci si trova in un altro paese, è possibile ottenere l'indirizzo di un rivenditore autorizzato contattando l'ufficio assistenza clienti della Philips di quello specifico Paese, i cui numeri di telefono e di fax sono riportati nella presente brochure. Per evitare disagi inutili, vi consigliamo di leggere attentamente le istruzioni prima di contattare il rivenditore. In caso abbiate domande alle quali il rivenditore non è in grado di rispondere o qualsiasi altro quesito, rivolgetevi al Centro Informazioni Clienti della Philips o visitate il sito Web:http://www.philips.com1 Antes de operar el monitor por favor lee este manual completamente. Se debe retener este manual para futura consulta. Índice
