MANUAL DE UTILIZADOR Multiclima 70 Eurom

PT - Manual de instruções

FI - Ohjelehtinen

MOBILE AIR CONDITIONER - HEATER - DEHUMIDIFIER IN ONE

ACONDICIONADO PORTÁTIL

- CALEFACCIÓN -

DEHUMIDIFICADOR

TODO EN UNO

AR CONDICIONADO MÓVEL -

AQUECEDOR-

DESUMIDIFICADOR

NUM ÚNICO APARELHO

SIIRRETTÄVÄ

LMASTOINTILAITE, LÄMMITYSLAITE JA KOSTEUDENPOISTIN SAMASSA

EUROM

MULTICLIMA

70 - 90 - 120

NL

GEFELICITEERD!

Muito obrigado por adquirir este EUROM MULTICLIMA: escolheu um aparelho excelente que poderá apreciar durante muitos anos!

O aparelho oferece várias opções incluindo as seis funções seguintes:

1. Arrefecer onde e sempre que precisar
2. Aquecer onde e sempre que precisar
3. Desumidificar onde e sempre que precisar
4. Função de ventoinha
5. Função Sleep
6. Temporizador

E ainda:

• É fácil de transportar de um espaço para o outro
• Não é necessário instalar: basta introduzir a ficha na tomada
• O fornecimento de ar filtrado e desumidificado melhora e torna mais fácil a respiração
• Um temporizador de 24 horas que pode ser utilizado para definir as funções de ar condicionado, aquecimento e desumidificação.
• Uma única função sleep
• Um comando à distância que pode ser utilizado para controlar todas as funções a partir do conforto da sua cadeira

- Não necessita de um comando à distância? Então prima apenas um botão para

ligar o aparelho

Nunca instale e/ou utilize o aparelho sem ler atentamente o manual de instruções; este contém informações importantes de segurança, recomendações, etc. e ajudá-lo-á a obter o melhor do seu Multiclima!

Aconselhamo-lo a guardar o manual de instruções e a embalagem num local seguro; o manual pode servir como referência e a embalagem pode servir para guardar o aparelho no fim da estação.

Por último, esperamos que o seu Multiclima seja do seu inteiro agrado!

ESPECIFICAÇÕES TÉCNICAS

MODELO	MULTICLIMA 70	MULTICLIMA 90	MULTICLIMA 120
Capacidade de refrigeração	7000 BTU/hora2000 Watt	9000 BTU/hora2600 Watt	12000 BTU/hora3500 Watt
Capacidade de aquecimento	2000 Watt	2600 Watt	3500 Watt
Desumidificação	1,25 l/hora	2,25 l/hora	2,50 l/hora
Consumo de energia Arrefecimento	900 Watt	1100 Watt	1480 Watt
Aquecimento	700 Watt	950 Watt	1300 Watt
Deslocação de ar máx.	360 m3/hora	420 m3/hora	450 m3/hora
Energia de ligação	220–240V / 50Hz	220–240V / 50Hz	220–240V / 50Hz
Líquido de refrigeração	R410A	R410A	R410A
Categoria de isolamento	IPX4	IPX4	IPX4
Configuração do temporizador	1 – 24 horas	1 – 24 horas	1 – 24 horas
Temperatura de funcionamento -arrefecimento	17 – 32 °C5 – 23 °C	17 – 32 °C5 – 23 °C	17 – 32 °C5 – 23 °C
Tubo de escoamento	150 x ∅ 15cm	150 x ∅ 15cm	150 x ∅ 15cm
Nível sonoro	62 dB	63 dB	63 dB
Comprimento do cabo eléctrico	1,8	1,8 m	1,8 m
Peso líquido	24 kg	25 kg	29,5 kg
Dimensões	52,6 x 30 x 62,4	52,6 x 30 x 62,4	55 x 30 x 76 cm

INSTRUÇÕES DE SEGURANÇA

Segurança geral:

- Este aparelho está exclusivamente indicado para uso doméstico, ou seja, para arrefecer, aquecer e desumidificar

• Utilize o Multiclima apenas na posição vertical pois só assim permite o correcto funcionamento do compressor.
• Certifique-se de que o aparelho é sempre colocado numa superfície horizontal, lisa e firme.
• Certifique-se de que o Multiclima tem um espaço livre de, pelo menos 50 cm de cada lado.
• Certifique-se de que a ficha e a tomada estão sempre visíveis e acessíveis.
• Nunca coloque objectos em cima do Multiclima.
• Nunca deixe um aparelho a funcionar sem supervisão, nem por um segundo!
• Não utilize o Multiclima na proximidade de substâncias ou combustíveis inflamáveis ou explosivos. Nunca utilize tinta, sprays de limpeza, sprays anti-insectos ou produtos semelhantes perto do Multiclima; isto pode deformar o plástico ou provocar danos eléctricos.
• Nunca bloqueie as grelhas de entrada e saída de ar (nem sequer parcialmente). Nunca insira objectos, como canetas, no aparelho, através das grelhas e certifique-se de que o ventilador não fica obstruído.
• Fique atento a crianças, pessoas inválidas ou animais, se estiverem no mesmo espaço que o Multiclima.
• Este aparelho não deve ser manuseado por pessoas (incluindo crianças) com limitações físicas, sensoriais ou mentais ou com pouca experiência e/ou conhecimento do aparelho, mesmo que supervisionadas por alguém responsável pela sua segurança ou por quem transmite as instruções.
• Não permita que crianças toquem ou brinquem com o aparelho.
• Se necessário, utilize apenas peças e acessórios originais que são recomendados e fornecidos pelo fabricante.

• Utilize apenas a ficha que foi instalada no aparelho na fábrica e nenhum outro conector!
• O aparelho deve ser ligado de acordo com as regras locais, regionais e nacionais.
• Antes de utilizar, verifique se a voltagem da tomada que irá utilizar corresponde às especificações na placa do Multiclima.

Qualquer dano causado por voltagens incorrectas não é coberto pela garantia!

• Se o Multiclima não estiver em funcionamento ou se estiver a proceder à sua limpeza ou manutenção, desligue-o e retire a ficha da tomada. Desligue sempre o aparelho antes de retirar a ficha!
• E ainda, antes de utilizar o Multiclima: em primeiro lugar insira a ficha na tomada, de seguida ligue o aparelho e depois utilize o botão de controlo!
• Quando desligar o Multiclima, espere pelo menos 3,5 minutos antes de voltar a utilizá-lo para não danificar o compressor.
• Evite usar extensões, se possível. Se não for possível, utilize um cabo com um diâmetro de pelo menos 1,5 mm² e não o coloque num sítio de passagem!
• Este aparelho requer uma potência de pelo menos 10 amperes. Por isso, nunca ligue outros aparelhos à mesma tomada ou outros equipamentos ao mesmo conjunto. Caso contrário, pode provocar um corte de energia eléctrica.
• Não desloque o Multiclima puxando o cabo eléctrico e nunca retire a ficha da tomada puxando o cabo.
• Não utilize o aparelho se o cabo eléctrico, a ficha ou o próprio aparelho estiver danificado ou avariado. O aparelho, ficha e/ou cabo devem ser reparados/substituídos por um electricista ou outra pessoa devidamente qualificada. Reparações realizadas por pessoas não qualificadas anulam a garantia e podem levar a situações perigosas!

Para o máximo efeito:

• Utilize um aparelho adequado para a zona a ser aquecida/arrefecida.
• Não coloque o Multiclima perto de uma fonte de calor ou sob a acção directa da luz solar.
• Feche as janelas e as portas.
• Mantenha as cortinas ou estores fechados durante as horas mais soalheiras do dia.
• Mantenha os filtros limpos
• Altere as definições de temperatura e ventilação assim que a área atingir as condições desejadas.

DESCRIÇÃO

Multiclima:

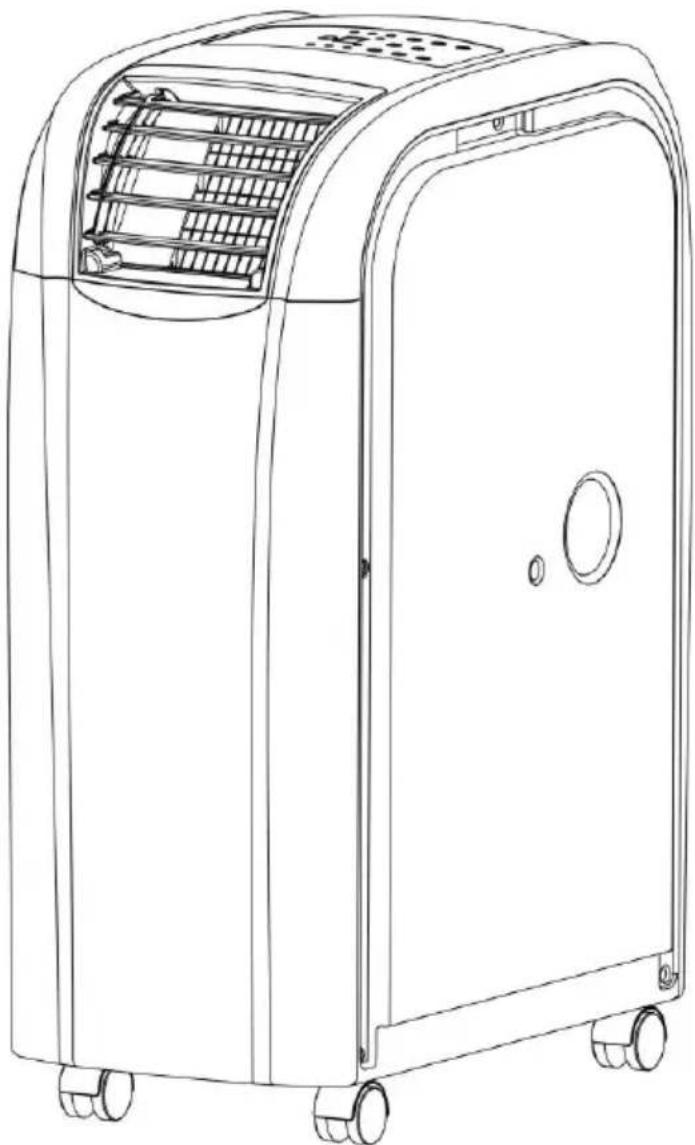

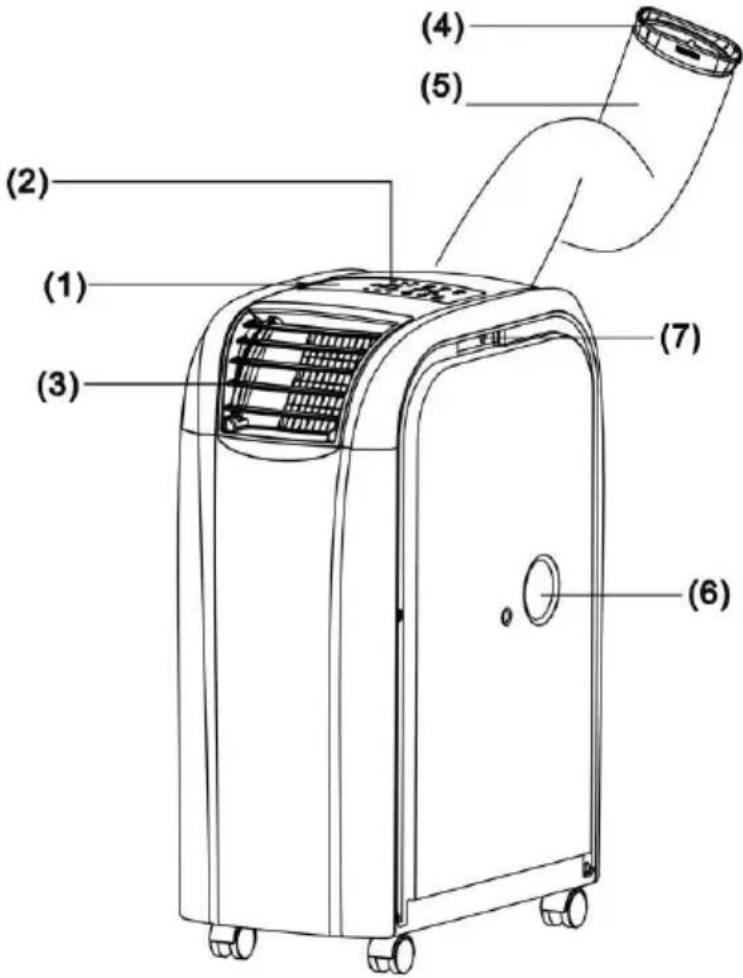

Parte da frente:

1. Painel de controlo
2. Receptor para o comando à distância
3. Ranhuras ajustáveis
4. Ligação de tubagem
5. Tubo de saída de ar flexível

6. Saída de água superior

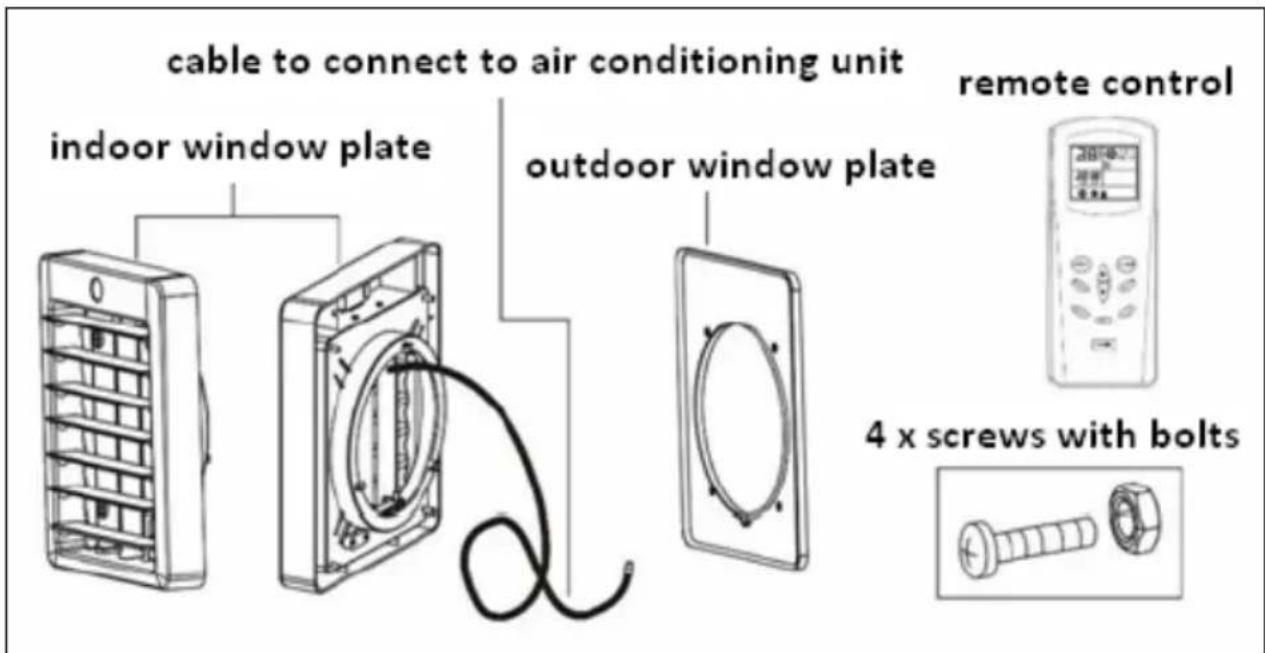

7. Fixação de janelas opcional

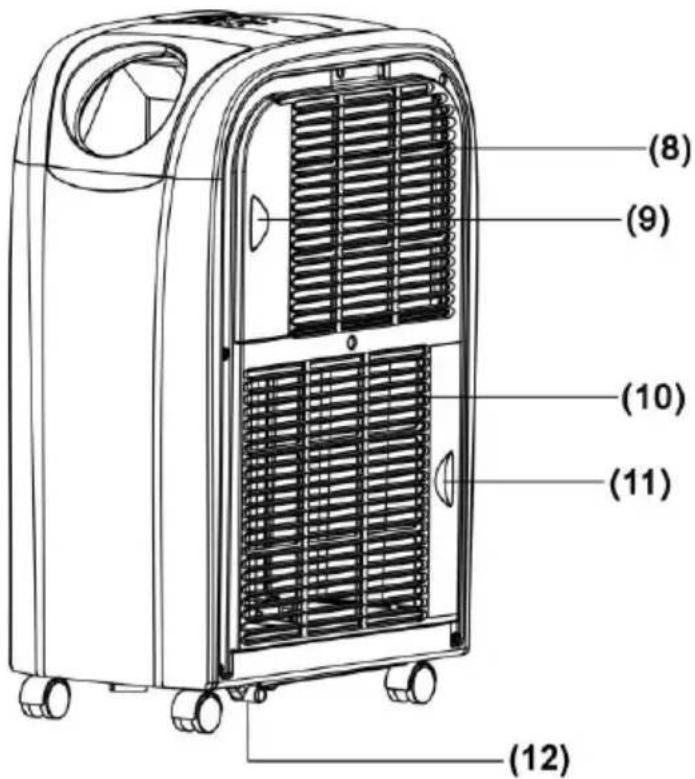

Parte de trás:

1. Entrada de ar frio
2. Filtro de ar frio
3. Entrada de ar quente
4. Filtro de ar quente
5. Saída de água

Verifique o aparelho e os acessórios antes de utilizar!

INSTALAÇÃO

Retire o material da embalagem e certifique-se de que o Multiclima fica sempre na posição vertical, mesmo ao desembalar. O Multiclima é um aparelho móvel que pode ser transportado de um espaço para o outro.

• Coloque o Multiclima numa superfície horizontal, seca, lisa e firme. Certifique-se de que o aparelho tem pelo menos 50 cm de espaço livre à sua volta e tenha em atenção todas as instruções de segurança.
• Para desumidificar – ligue uma mangueira à saída de água superior (6) e deixe a água correr para um balde ou recipiente. Esta instalação é suficiente, mesmo nenhuma tubo flexível.

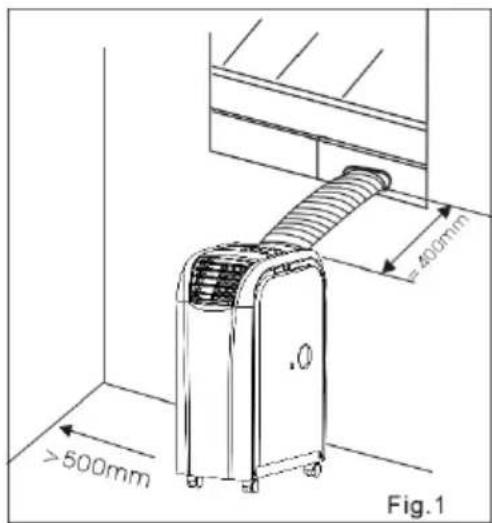

- Se desejar arrefecer ou aquecer - escolha um local próximo de uma saída para o ar frio ou quente, como por

exemplo uma janela que possa ser parcialmente aberta.

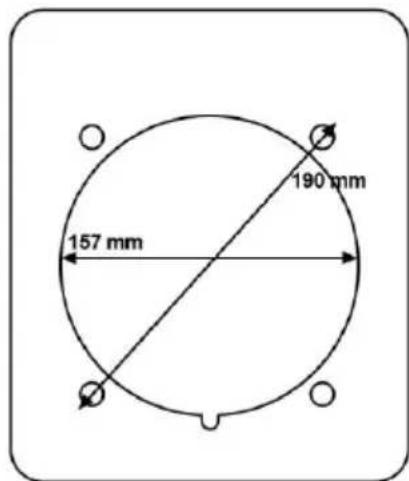

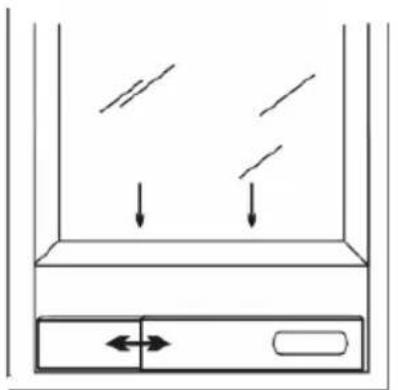

- Coloque o painel de janela na abertura da janela. O comprimento do painel de janela pode ser ajustado de 55 a 100 cm.

- Não se esqueça de se proteger contra os assaltos!

- Aparafuse o tubo de saída flexível ao Multiclima, ver diagrama.

• Coloque a outra extremidade da mangueira flexível (com a abertura oval) na abertura no painel de janela.

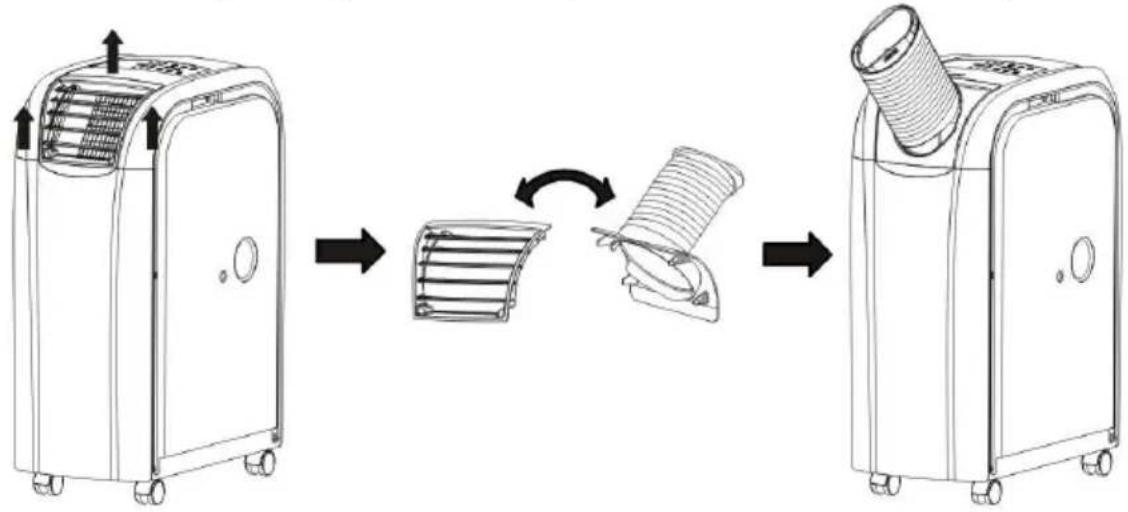

• Geralmente, o aparelho vem equipado com o tubo de saída para a função de arrefecimento: (remoção do ar quente). Se desejar utilizar a função de aquecimento, o ar frio deve ser removido. Para isso, deve mudar a ligação: a placa de fixação com o tubo de saída deve ser trocada pela placa de fixação com as ranhuras de saída de gases (e vice versa). Retire-a do Multiclima puxando

para cima e de seguida substitua-a na posição adequada, ver diagrama.

• Evite torcer ou dobrar a mangueira e mantenha-a ligeiramente inclinada para cima. As torções e dobras podem provocar a acumulação de ar usado e húmido o que por sua vez pode provocar sobreaquecimento ou fazer com que o Multiclima se desligue.
• Aviso! Não utilize o seu Multiclima se não for instalado de acordo com as instruções acima!
• Aviso! O comprimento do tubo de saída foi concebido especialmente para se adaptar ao Multiclima. Não o substitua ou estenda usando outro tubo pois pode ter um impacto negativo na eficácia do Multiclima. A mangueira pode ser esticada até 150 cm mas deve manter-se o mais curta possível (máx. 40 cm) de modo a assegurar um excelente funcionamento.

Certifique-se de que todas as ligações estão bem feitas, que o aparelho não está danificado ou avariado e que a tomada à qual pretende ligar o Multiclima é da mesma voltagem que a indicada na placa de especificações do aparelho.

Se estiver tudo correcto, insira a ficha na tomada.

FUNCIONAMENTO

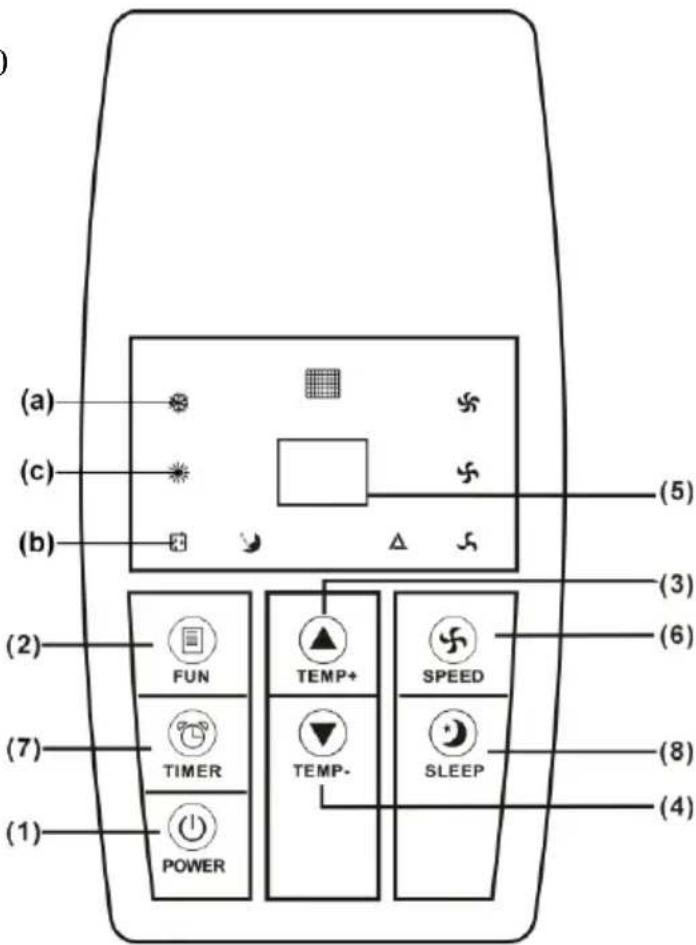

Através do painel de controlo no ar condicionado

Funções:

1. Botão Ligar/Desligar (ON/OFF)

Ligue ou desligue o aparelho utilizando este botão.

2. Seleção de funções

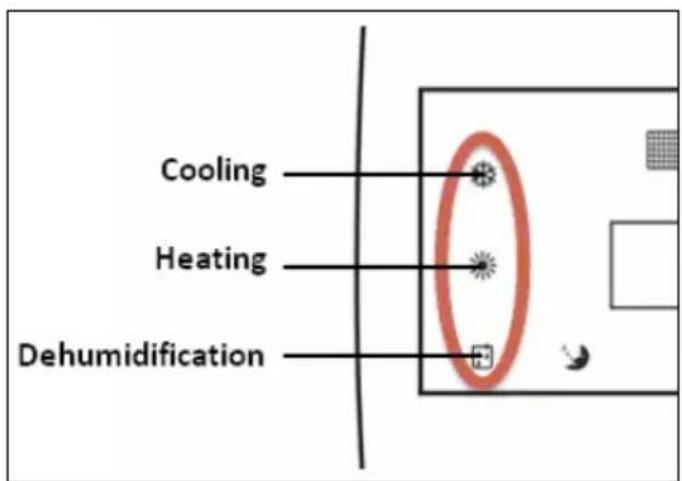

Prima uma ou mais vezes este botão para seleccionar uma função: arrefecer (a), desumidificar (b) ou aquecer (c). Se desejar desumidificar, ligue em primeiro lugar a saída de água (ver página 7!

3. Regulação ascendente da temperatura ▲

Durante o arrefecimento: sempre que premir este botão, a temperatura definida aumenta um grau até um máximo de 30º. Durante o aquecimento: sempre que premir este botão, a temperatura definida aumenta um grau até um máximo de 25º.

4. Regulação descendente da temperatura ▼

Durante o arrefecimento: sempre que premir este botão, a temperatura definida diminui um grau até um mínimo de 17º. Durante o aquecimento: sempre que premir este botão, a temperatura definida diminui um grau até um mínimo de 15º.

5. Ecrã de LED

O ecrã mostra se a energia está ligada e as definições de temperatura ou do temporizador. Se as definições forem alteradas, o ecrã apresentará a nova definição e, de seguida, voltará a mostrar a temperatura definida. O ecrã também apresenta códigos de erro, ver mais à frente neste manual.

6. Velocidade

Seleccione a velocidade da ventoinha através deste botão: baixa, média, alta ou automática. Se escolher "automática" (durante o arrefecimento), o aparelho seleccionará baixa, média ou alta, de

10

acordo com o nível de arrefecimento necessário.

Nota: o botão de velocidade não funciona durante o processo de aquecimento ou de desumidificação; a definição correcta é seleccionada automaticamente (alta para aquecimento ou baixa para desumidificação).

7. Temporizador

Defina o tempo de funcionamento para o Multiclima utilizando este botão.

Nota: o temporizador apenas desliga o Multiclima, não o liga!

Se pretender desligar o Multiclima utilizando o temporizador, proceda do seguinte modo:

• Defina o Multiclima da forma habitual seleccionando a função adequada (arrefecimento, aquecimento ou desumidificação)
• Prima uma vez o botão do temporizador: o ecrã pisca e, de seguida, mostra o tempo definido utilizando o temporizador. Se o tempo não tiver sido definido, o ecrã mostra 0'.
• Prima os botões ""temp+" ou ""temp-" para definir o tempo de funcionamento necessário, até um máximo de 24 horas. Após a definição, o ecrã mostra o tempo definido a piscar durante 8 segundos e, de seguida, volta à temperatura definida (não pisca).
• Pode alterar o intervalo de tempo premindo novamente o temporizador e utilizando ""temp+" ou ""temp-". Também pode cancelar a função de temporizador desligando o aparelho.

8. Função Sleep

A função sleep será seleccionada se premir este botão durante a função de arrefecimento. Após uma hora, a temperatura definida aumenta um grau; aumentará mais um grau após a segunda hora. Esta definição será mantida. Durante a função sleep, a ventoinha funciona em velocidade baixa.

Ao premir este botão durante o aquecimento, a temperatura definida diminui um grau após uma hora e outro grau após a segunda hora. Esta definição será mantida; a ventoinha funciona em velocidade baixa.

A função sleep não pode ser utilizada durante a desumidificação.

9. Alarme

Quando o depósito está cheio, o Multiclima pára e o ecrã mostra "E4". Desligue o Multiclima, retire a ficha da tomada e retire a tampa de borracha (2) da saída de água, na parte inferior do aparelho, para escoar a água (ver Fig.). Substitua a tampa e pode iniciar o Multiclima como habitual.

Através do comando à distância:

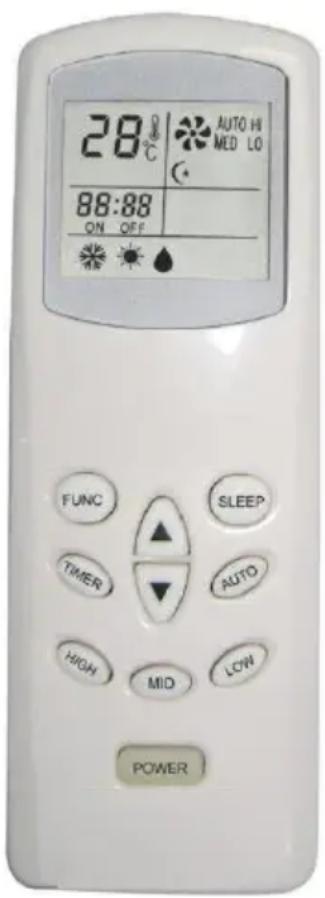

O comando à distância permite as mesmas opções que os botões no painel de controlo:

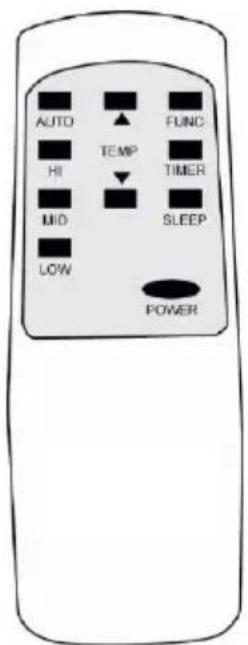

POWER = Botão Ligar/Desligar (ON/OFF)

FUNC = Seleção de funções

TIMER = Temporizador

AUTO = Velocidade automática da ventoinha

HI = Velocidade alta da ventoinha

MID = Velocidade média da ventoinha

LOW = Velocidade baixa da ventoinha

SLEEP = Função Sleep

TEMP. = Regulação da temperatura

- Quando inicia o Multiclima e selecciona uma determinada função ou altera a função, o compressor não começa a trabalhar imediatamente; isto serve para proteger os componentes internos. O símbolo que corresponde ao ecrã (ver diagrama) piscará para mostrar que está em espera. Isto pode demorar 3 a 4 minutos.

- As ranhuras para a abertura da saída podem ser ajustadas manualmente para alterar a direcção da saída.

• Se a função de arrefecimento for utilizada durante algum tempo, poderá formar-se gelo no interior do Multiclima. Poderá notar uma redução na eficácia do aparelho como resultado disso. Para resolver esta situação, desligue o aparelho e deixe-o repousar um pouco para que o gelo derreta. A ventoinha também pode ser ligada na definição mais alta sem arrefecer.
• Seleccione a função de arrefecimento e defina a temperatura para 30°C se desejar ventilar com o Multiclima (sem arrefecer ou aquecer). O compressor deixará de trabalhar e o arrefecimento terminará; a ventoinha, no entanto, continuará a funcionar.

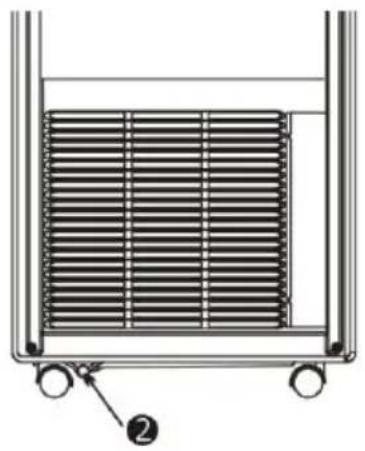

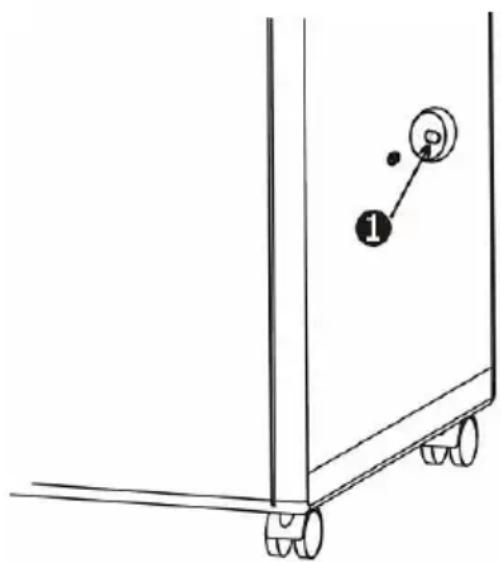

Saída de água

Na função de arrefecimento, não é necessário instalar uma mangueira de drenagem. Durante o processo de arrefecimento, o aparelho remove a água do ar; esta água evapora e é então conduzida para o exterior juntamente com o ar quente. Verifique se a tampa de borracha (1) está colocada no ponto de drenagem da água.

Também não é necessária uma mangueira de drenagem na função de aquecimento; no entanto, pode aumentar a eficácia desta função. Retire a tampa da saída de água na parte lateral do aparelho (1) e ligue uma mangueira de drenagem adequada à saída; a sua extremidade deve ser então colocada num recipiente ou conduta de drenagem. Se pretender humidificar, retire a mangueira de saída do ar. Ligue uma mangueira de saída de água ao ponto de drenagem (1) e introduza a mangueira num recipiente ou conduta de drenagem. O Multiclima não vem equipado com um depósito de água para reter a humidade!

Desligue sempre o aparelho e retire a ficha da tomada antes de proceder à sua manutenção. A limpeza regular é fundamental para manter o Multiclima em bom estado!

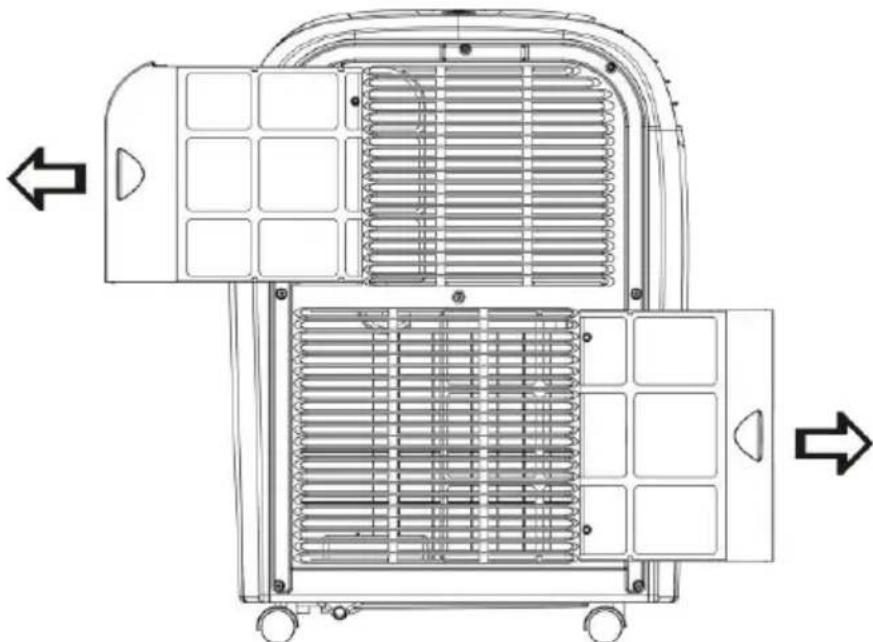

Os filtros de ar (filtros de carvão activado) na parte lateral esquerda do aparelho podem ser facilmente removidos inclinando a estrutura para a esquerda ou para a direita. Limpe aspirando com cuidado, utilizando a escova do aspirador.

O condensador e o humidificador encontram-se atrás dos filtros de ar. Limpe-

os do mesmo modo.

A estrutura pode ser removida se necessário e limpa com um pano húmido (não molhado!) e um produto de limpeza suave. Secar de seguida com um pano suave.

PROTECÇÃO

O Multiclima está equipado com um mecanismo de segurança contra o sobreaquecimento, que desliga o aparelho se este sobreaquecer. Se isto acontecer, deve retirar a ficha da tomada e deixar o Multiclima arrefecer durante pelo menos 30 minutos. Elimine a causa do sobreaquecimento - o aparelho foi (parcialmente) tapado? Está muito próximo de uma parede ou de outro obstáculo, impedindo a entrada ou a saída suficiente de ar?

De seguida pode voltar a utilizar o aparelho normalmente mas fique atento durante os primeiros 30 minutos para verificar se não existem problemas. Se o aparelho demonstrar sinais de problemas ou o sobreaquecimento voltar a acontecer, mesmo que não exista uma causa evidente, peça ao seu fornecedor ou a um electricista reconhecido para verificar/reparar o aparelho.

O ecrã ajudará a diagnosticar o problema em determinadas circunstâncias.

Fornecerá os seguintes códigos informativos

E1 Curto circuito no sensor da temperatura e placa de circuito impresso. Contacte o seu fornecedor para reparações cobertas pela garantia.
E2 Curto circuito no fio de cobre do sensor da temperatura e na cablagem da placa de circuito impresso. Contacte o seu fornecedor para reparações cobertas pela garantia.
E3 Fuga de líquido de refrigeração dos tubos de cobre. Contacte o seu fornecedor para reparações cobertas pela garantia.
E4 O depósito está cheio ou a tampa não está bem fixa. Retire a tampa do ponto de drenagem na parte inferior do aparelho e deixe a água escoar completamente. Certifique-se de que a tampa está colocada correctamente.

ELIMINAÇÃO DE RESÍDUOS

Quando o Multiclima eventualmente chegar ao fim da sua vida útil e tiver de ser eliminado, não deve ser tratado como lixo doméstico. Entregue-o num ponto de recolha especial preparado pelo seu município local.

Retire as pilhas antes de o eliminar!

FIXAÇÃO DE JANELAS OPCIONAL

O Multiclima pode ser fornecido com uma fixação de janelas opcional.

A fixação de janelas permite colocar o Multiclima no exterior enquanto o ar frio (ou ar quente) é conduzido através de uma abertura na janela; isto mantém o ruído no exterior e o efeito de

Uma fixação de janelas é composta por:

• Placa interior de janela com receptor para o comando à distância e um cabo para ligar ao aparelho de ar condicionado.
• Placa exterior de janela
• 2 parafusos com porcas para fixar a placa interior à placa exterior.
• Comando à distância digital com ecrã

Instalar do seguinte modo:

- Escolha um local adequado para o orifício na janela. Tenha em atenção que o Multiclima deve estar colocado perto do orifício e que a mangueira deverá idealmente ficar ligeiramente para cima entre o Multiclima e o orifício (mas não muito); a mangueira não deve ficar dobrada! Tome em atenção também o comprimento do cabo do comando à distância.

- Corte um orifício circular com um diâmetro de 190 mm no local adequado da janela (os parafusos devem encaixar na abertura) ou 157 mm, com 4 orifícios pequenos para os parafusos. Pode determinar a colocação dos parafusos utilizando a placa de apoio.

• Coloque as placas da janela nos lados correctos por cima do orifício e aparafuse-as.
• Ligue o cabo do Multiclima ao ponto de ligação (ver página 6 ponto 7).
• Coloque o Multiclima no exterior num local adequado, ver Instalação. Ligue uma das extremidades do tubo de saída de ar à abertura na parte lateral do Multiclima que expulsa o ar frio (se pretender utilizar a função de arrefecimento) ou à abertura que expulsa o ar quente (se pretender utilizar a função de aquecimento); o outro lado é ligado à placa exterior da janela.

Nota: a mangueira de saída de ar está agora posicionada no lado contrário ao que estaria com o Multiclima colocado no interior!

- Certifique-se de que todas as ligações estão bem feitas, que o aparelho não está danificado ou avariado e que a tomada à qual pretende ligar o Multiclima é da mesma voltagem que a indicada na placa de especificações do aparelho. Se estiver a utilizar uma tomada exterior, esta deve cumprir os requisitos de uma tomada eléctrica exterior!

• Se estiver tudo correcto, insira a ficha na tomada.
• Pode agora utilizar o Multiclima com o comando à distância digital. Certifique-se de que o comando à distância está direcionado para o receptor na placa interior de janela!

Comando à distância digital

É fornecido um comando à distância digital com a fixação de janelas. Os botões deste comando à distância são os mesmos que existem no comando à distância standard do Multiclima; também existe um ecrã para apresentar as definições.

Para utilizar o comando à distância digital deve apontá-lo na direcção do receptor na placa interior de janela.

Nota: A categoria de isolamento do Multiclima é de IPX4. Isto significa que consegue suportar algumas gotas de água da chuva mas nunca deve ser exposto a aguaceiros ou períodos prolongados de nevoeiro.

Declaração de conformidade CE

Euromac bv., Genemuiden-NL declara que o ar condicionado móvel/desumidificador, da marca EUROM, tipo Multiclima 70-90-120, aparelho de arrefecimento R410A, cumpre a directriz 2006/95/EC LVD e a directriz 2004/108/EC EMC e cumpre as seguintes normas:

Multiclima 70:

EN 55014-1:06+A1:09 EN 60335-2-40:02+A1:05+A2:05
EN 55014-2 :97+A1 :01+A2 :08 EN 60335-1:01+A1:04+A2:06
EN 61000-3-2:06+A1:09+A2:09 EN 62233:2005
EN 61000-3-3 :2008

Multiclima 90 :

EN 55014-1:2006 EN 60335-2-40/A1:06
EN 61000-6-3 :2007 EN 60335-1/A13:2008
EN 61000-3-11 :2000 EN 62233:2008
EN 61000-3-2:2006
EN 61000-3-3 :2008

Multiclima 120 :

EN 55014-1:2006

EN 61000-6-3 :2007 EN 60335-2-40/A1:2006
EN 61000-3-11 :2000 EN 60335-1/A2:2006
EN 61000-3-2:2006 EN 50366/A1:2006

EN 61000-3-3 :95+A1 :01+A2 :05

Genemuiden, 23-11-2012

W.J. Bakker, Gen. Dir.

EUROMAC BV.

FI

ONNITTELUT!
