GEFELICITEERD! Hartelijk dank dat u voor de EUROM MULTICLIMA gekozen hebt: u hebt daarmee gekozen voor een uitstekend apparaat waar u ongetwijfeld jarenlang veel plezier van zult hebben! Het apparaat biedt veel mogelijkheden, waaronder 6 functies:

1. Koeling waar en wanneer u wilt

2. Verwarming waar en wanneer u wilt

3. Ontvochtiging waar en wanneer u wilt

4. Ventilatorfunctie

En verder: - Eenvoudig van ruimte naar ruimte te verplaatsen - Geen speciale installatie: gewoon de stekker in het stopcontact - Levering van ontvochtigde en gefilterde lucht om uw ademhaling te vergemakkelijken en te verbeteren - 24-uur-timer, waarmee zowel de airco-, verwarmings- als de ontvochtigingsfunctie ingesteld kan worden. - Een unieke slaapfunctie - De afstandsbediening, waarmee u gemakkelijk alle functies vanuit uw stoel regelt - Geen afstandsbediening nodig? Dan is een simpele aanraking genoeg om het apparaat te bedienen Installeer en/of gebruik het apparaat niet voordat u het instructie- boekje geheel en aandachtig door hebt gelezen: het bevat belangrijke veiligheidsinformatie, aanbevelingen enz., en helpt u maximaal profijt uit uw Multiclima te halen! Wij raden u verder aan zowel het instructieboekje als de verpakking te bewaren: het boekje om het t.z.t zonodig nogmaals te kunnen raadplegen, de verpakking om het apparaat aan het eind van het seizoen in op te ruimen. Tenslotte wensen wij u veel plezier van uw Multiclima toe!3 TECHNISCHE GEGEVENS MODEL MULTICLIMA

Koelcapaciteit 7000 BTU/uur 2000 Watt 9000 BTU/uur 2600 Watt 12000 BTU/uur 3500 Watt Verwarmingcapaciteit 2000 Watt 2600 Watt 3500Watt Luchtontvochtiging 1,25 ltr / uur 2,25 ltr / uur 2,50 ltr / uur Stroomverbruik koeling verw.

1480 Watt 1300 Watt Luchtverplaatsing max. 360 m³ / uur 420 m³ / uur 450 m³ / uur Aansluitspanning 220–240V / 50Hz 220–240V / 50Hz 220–240V / 50Hz Koelvloeistof R410A R410A R410A Isolatieklasse IPX4 IPX4 IPX4 Tijdinstelling 1 – 24 uur 1 – 24 uur 1 – 24 uur Werktemp. koelen verwarmen 17 – 32 °C 5 – 23 °C 17 – 32 °C 5 – 23 °C 17 – 32 °C 5 – 23 °C Afvoerslang 150 x Ø 15cm 150 x Ø 15cm 150 x Ø 15cm Geluidsniveau 62 dB 63 dB 63 dB Lengte elektrokabel 1,8 m. 1,8 m. 1,8 m. Netto gewicht 24 kg 25 kg 29,5 kg Afmetingen 52,6 x 30 x 62,4 52,6 x 30 x 62,4 55 x 30 x 76 cm

VEILIGHEIDSINSTRUCTIES Algemene veiligheid: Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik: koelen, verwarmen en luchtontvochtigen Gebruik de Multiclima alleen rechtopstaand om de compressor instaat te stellen zijn werk correct te doen. Zorg ervoor dat hij op een stevige, vlakke en horizontale ondergrond staat.4 Zorg ervoor dat de Multiclima aan alle zijden minstens 50 cm. vrije ruimte heeft. Zorg ervoor dat stekker en stopcontact te allen tijde goed zichtbaar en bereikbaar zijn. Plaats geen voorwerpen op de Multiclima. Laat een werkend apparaat niet zonder toezicht achter, ook niet even! Gebruik de Multiclima niet in de nabijheid van bijtende-, lichtontvlambare- of explosiegevoelige stoffen of brandstoffen. Gebruik ook geen verf, reinigingssprays, anti-insectensprays e.d. op of bij de Multiclima; dat kan het plastic deformeren of elektrische schade aanbrengen. Blokkeer de roosters voor de inkomende en uitgaande luchtstromen niet: ook niet gedeeltelijk. Steek geen voorwerpen als pennen enz. door de roosters het apparaat in en zorg ervoor de ventilator niet te blokkeren. Houd kinderen en handelingsonbekwame personen als ook huisdieren in de gaten wanneer zij zich met de werkende Multiclima in één ruimte bevinden. Dit apparaat is niet geschikt om te worden bediend door personen (incl. kinderen) met minder fysieke, zintuiglijke of mentale capaciteiten of te weinig ervaring met- en kennis van het apparaat; ook niet wanneer er supervisie aanwezig is die verantwoordelijk is voor hun veiligheid, of instructie is gegeven. Voorkom dat kinderen het apparaat aanraken of ermee spelen. Gebruik, indien nodig, alleen originele onderdelen en accessoires, door de fabrikant aanbevolen en geleverd. Elektrische veiligheid: Gebruik uitsluitend de stekker die van fabriekswege op het apparaat is gemonteerd en geen andere aansluitingsvormen! Het apparaat dient volgens de geldende lokale- regionale en landelijke regels te worden aangesloten. Controleer voor gebruik of de spanning op het stopcontact dat u wilt gebruiken, overeenkomt met die op het typeplaatje van de Multiclima. Schade, veroorzaakt door een foutieve spanning valt buiten de garantie!5 Als de Multiclima niet wordt gebruikt, of als u hem schoonmaakt of er onderhoud aan uitvoert, schakel hem dan uit en neem de stekker uit het stopcontact. Altijd éérst uitschakelen en dan de stekker uitnemen! Ook wanneer u de Multiclima in gebruik neemt geldt: éérst de stekker in het stopcontact, dan de schakelaar op de AAN-stand en dan pas de bedieningsknop gebruiken! Wanneer u de Multiclima hebt uitgeschakeld, wacht dan minimaal 3,5 minuut voordat u hem weer in gebruik neemt, om schade aan de compressor te vermijden. Vermijd het gebruik van verlengsnoeren. Is dit onvermijdelijk, gebruik dan een snoer met een doorsnee van minimaal 1,5 mm² en houd het buiten de looproute! Dit apparaat vraagt minstens 10 Amp. stroom. Sluit daarom geen andere apparatuur aan op hetzelfde stopcontact en ook geen apparatuur die veel stroom vraagt op dezelfde groep, om stroomuitval te voorkomen. Verplaats de Multiclima niet door aan de elektrokabel te trekken en neem de stekker in de hand als u die uit het stopcontact wilt nemen. Als de elektrokabel, stekker of het apparaat zelf beschadigd of stuk is, gebruik hem dan niet. Apparaat, stekker en/of kabel dienen door een elektricien of een vergelijkbaar gekwalificeerd persoon te worden gerepareerd/vervangen. Reparaties door ondeskundigen doen de garantie vervallen en kunnen gevaarlijke situaties veroorzaken! Voor maximaal effect: Gebruik een apparaat dat qua capaciteit bij de ruimte die het moet koelen/verwarmen, past. Plaats de Multiclima niet in de buurt van een warmtebron en niet in direct zonlicht Sluit ramen en deuren Houd gordijnen of luiken gesloten tijdens de zonnigste uren van de dag Houd de filters schoon Temper temperatuur- en ventilatie-instellingen wanneer de ruimte de gewenste condities heeft bereikt.6 BESCHRIJVING Multiclima: Voorzijde:

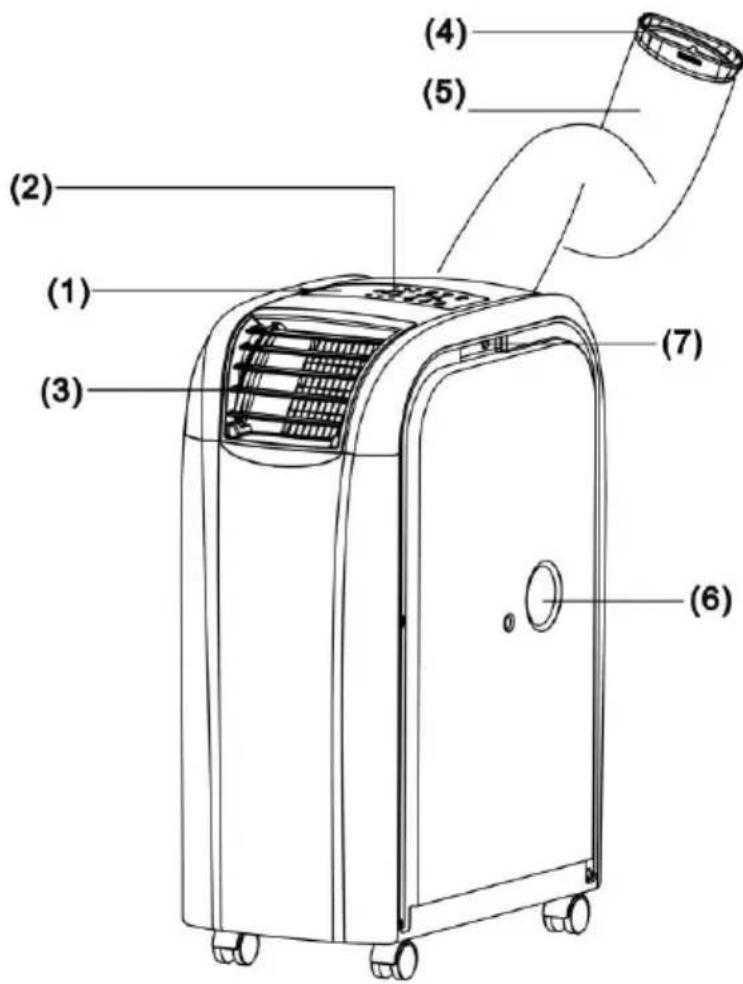

4. Aansluiting slang

5. Flexibele luchtafvoerslang

6. Waterafvoer boven

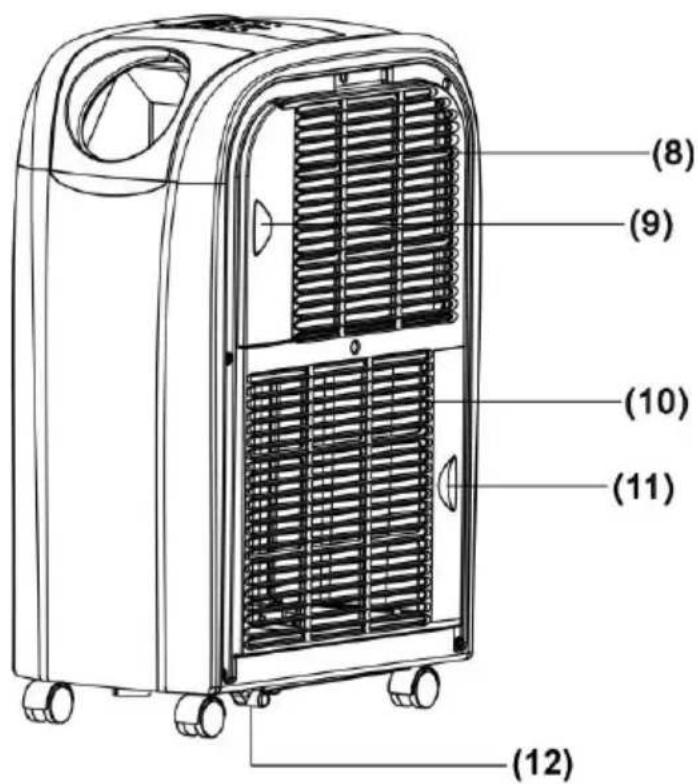

8. Invoer koude lucht

Controleer apparaat en toebehoren voor gebruik!

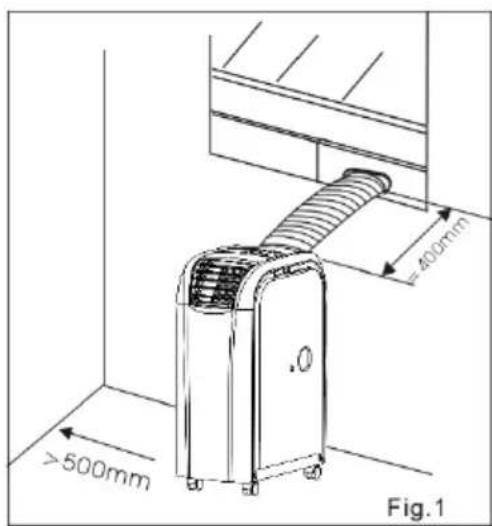

INSTALLATIE Verwijder het verpakkingsmateriaal; zorg ervoor dat de Multiclima altijd, ook tijdens het uitpakken, rechtop staat. De Multiclima een mobiel apparaat dat van kamer naar kamer verplaatst kan worden. Plaats de Multiclima op een stevige, vlakke, droge en horizontale ondergrond. Zorg ervoor dat hij aan alle zijden minstens 50 cm. vrije ruimte heeft en houd rekening met alle veiligheidsinstructies. Voor ontvochtigen sluit u op de bovenste waterafvoer (6) een slangetje aan, dat u in een emmer of putje o.i.d. leidt. Verder is geen installatie nodig, ook geen flexibele slang. Wanneer u wilt koelen of verwarmen, kies dan een plaats in de buurt van een afvoermogelijkheid voor de resp. warme lucht of koude lucht, bijv. een venster dat een stukje kan worden geopend.

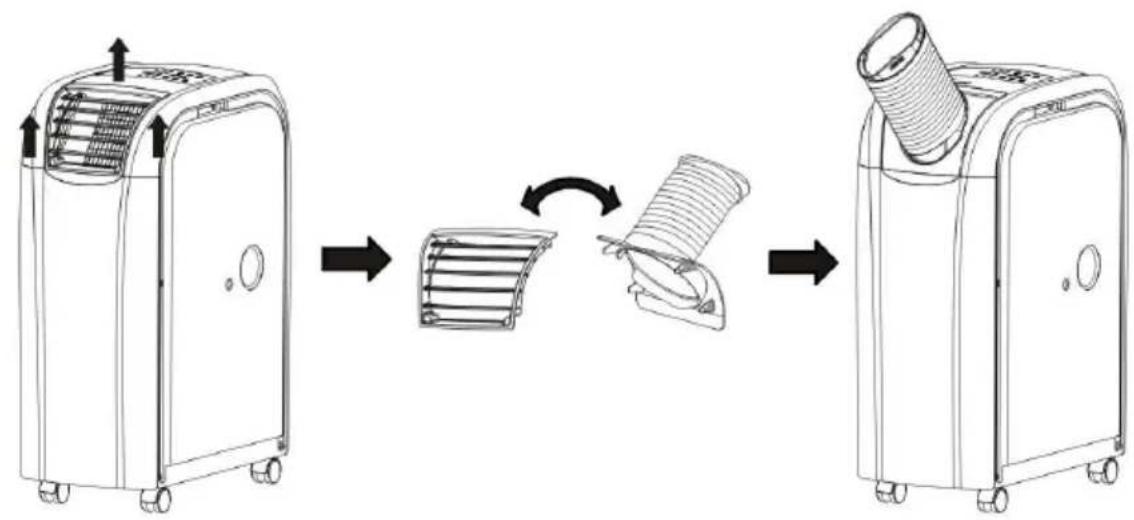

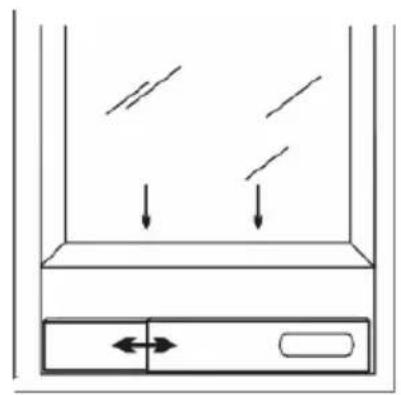

Plaats de raambalk sluitend in de opening van het raam. De lengte van de raambalk is verstelbaar van 55 tot 100 cm. Denk wel aan uw inbraakpreventie! Draai de flexibele afvoerslang op de Multiclima, zie afb.8 Plaats het andere uiteinde van de flexibele slang (met de ovale opening) op de opening in de raambalk. Standaard zit de aansluiting voor de afvoerslang gemonteerd voor koelen: warme lucht afvoeren dus. Wanneer u wilt verwarmen dient de koude lucht te worden afgevoerd. Om dat te bereiken dient u de aansluitingen om te wisselen: de bevestigingsplaat – met-afvoerslang en de bevestigingsplaat-met-uitblaasvinnen van plaats laten wisselen door ze van de Multiclima af te nemen (iets naar boven trekken) en omgewisseld terug te plaatsen, zie afb. Voorkom knikken of bochten in de slang en houd hem horizon- taal tot licht oplopend. Knikken en bochten veroorzaken opeen- hoping van uitgestoten vochtige lucht, wat weer oververhitting of uitschakeling van de Multiclima tot gevolg kan hebben. Waarschuwing! Gebruik uw Multiclima niet voordat hij volgens de hierboven beschreven instructies is geïnstalleerd! Waarschuwing! De lengte van de afvoerpijp is speciaal aange- past aan de techniek van de Multiclima. Vervang hem dus niet door-, en verleng hem niet met een eigen slang, dat kan het functioneren van de Multiclima negatief beïnvloeden. De slang kan tot 150 cm. worden uitgerekt, maar voor een optimaal effect dient u de lengte zo kort mogelijk te houden, max. 40 cm. Controleer of alle aansluitingen goed zijn bevestigd, of het apparaat geen beschadigingen of gebreken vertoont en of het stopcontact, waarop u de Multiclima wilt aansluiten hetzelfde voltage afgeeft als vermeld op het typeplaatje van het apparaat. Is alles in orde, steek dan de stekker stevig in het stopcontact.9 WERKING Middels het controlepaneel op de airco: Functies:

Door hierop te drukken schakelt u het apparaat aan of uit.

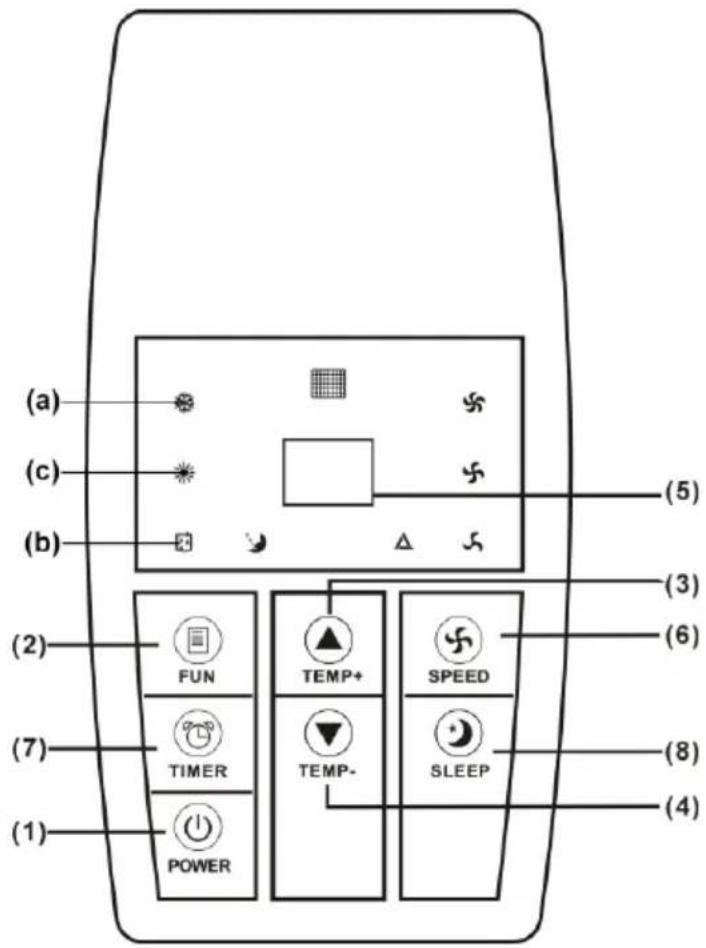

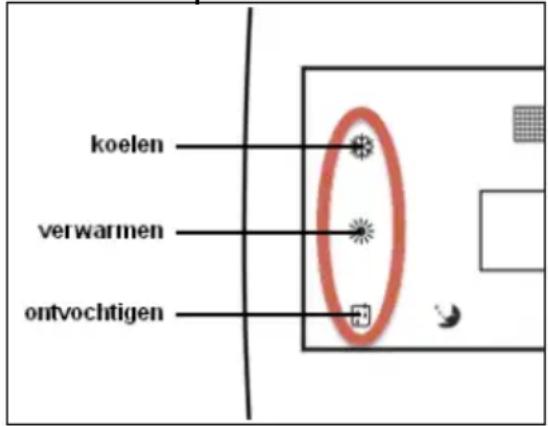

Druk één of meerdere keren op deze knop om een functie te kie- zen: koelen (a), ontvochtigen (b) of verwarmen (c). Als u wilt ont- vochtigen wel eerst de water- afvoer aansluiten, zie blz. 7!

3. Temperatuurregeling op▲

Tijdens het koelen: elke keer dat u op deze knop druk stijgt de ingestelde temperatuur met een graad, tot max. 30°. Tijdens het verwarmen: elke keer dat u op deze knop drukt stijgt de ingestelde temperatuur een graad, tot max. 25°.

4. Temperatuurregeling neer ▼

Tijdens het koelen: elke keer dat u op deze knop druk daalt de ingestelde temperatuur met een graad, tot min. 17°. Tijdens het verwarmen: elke keer dat u op deze knop drukt daalt de ingestelde temperatuur met een graad, tot min. 15°.

Het display toont of de stroom is aangesloten en de ingestelde temperatuur of de timerinstelling. Wanneer de instellingen worden aangepast toont het display even de nieuwe waarden, waarna het display terugkeert naar de ingestelde temperatuur. Het display toont ook de foutcodes, zie verderop in dit boekje.

Met deze knop kiest u de ventilatorsnelheid: laag, medium, hoog of automatisch. Wanneer u ‘automatisch’ kiest (tijdens het koelen) selecteert het apparaat zelf, afhankelijk van hoeveel graden er gekoeld moet worden, voor laag, medium of hoog. Let op: de snelheidtoets werkt niet tijdens het verwarmen of ontvochtigen; bij die functie wordt automatisch gekozen voor de juiste stand, resp. hoog (verwarmen) of laag (ontvochtigen).

Met deze knop stelt u een bepaalde werktijd voor de Multiclima in. Let op: de timer kan de Multiclima alleen uitschakelen, niet starten! Wanneer u de Multiclima door de timer wilt laten uitschakelen gaat u als volgt te werk: Stel de Multiclima op de gebruikelijke wijze in werking in de door u gewenste functie (koelen, verwarmen of ontvochtigen) Druk éénmaal op de timertoets: het display gaat knipperen en toont evt. de middels de timer ingestelde tijd. Was er nog geen tijd ingesteld, dan toont het display ‘0’. Druk nu op de ‘temp+’ of ‘temp-‘ toetsen om de gewenste werktijd in te stellen, tot max. 24 uur. Na het instellen blijft het display 8 seconden op de ingestelde tijd knipperen en schakelt dan terug naar de ingestelde temperatuur (niet-knipperend). U kunt de tijd aanpassen door weer op de timertoets te drukken en middels de ‘temp+’ of ‘temp-‘ toetsen de tijd te veranderen. U kunt de timeropdracht ook wissen door het apparaat uit te schakelen.

Door op deze knop te drukken terwijl u koelt, treedt de slaapfunctie in werking. Na een uur zal de ingestelde temperatuur met een graad worden verhoogd, en na het tweede uur met een tweede graad. Deze instelling blijft gehandhaafd. Tijdens de slaapfunctie werkt de ventilator op lage snelheid. Drukt u op deze knop terwijl u verwarmt, dan zal de ingestelde temperatuur na een uur met een graad worden verlaagd, en na het tweede uur nogmaals met een graad. Deze instelling blijft gehandhaafd; de ventilator werkt op lage snelheid. Tijdens ontvochtigen kan niet voor de slaapfunctie worden gekozen.

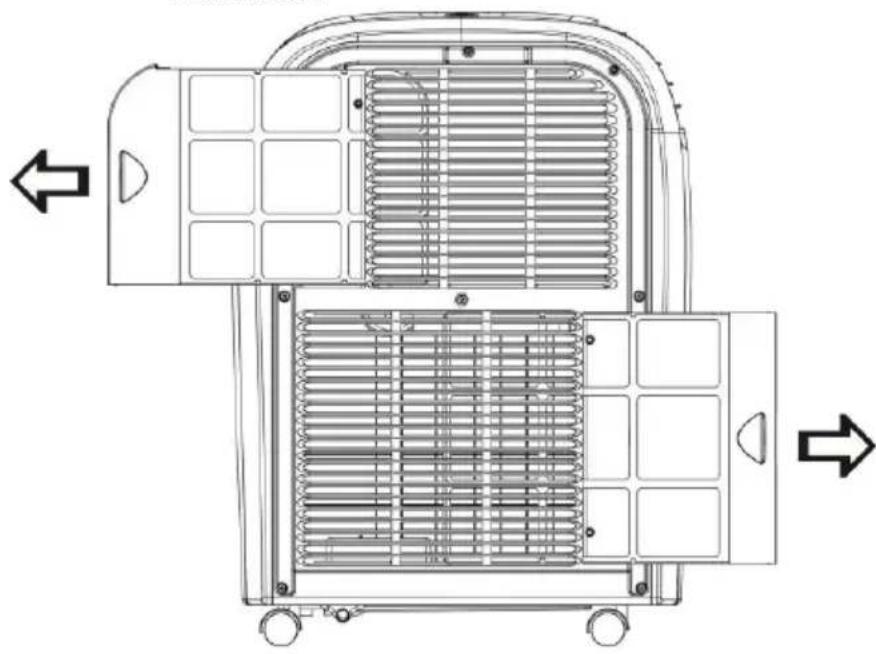

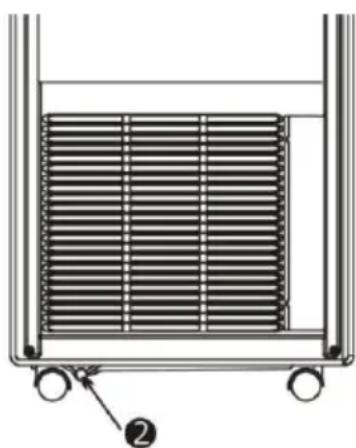

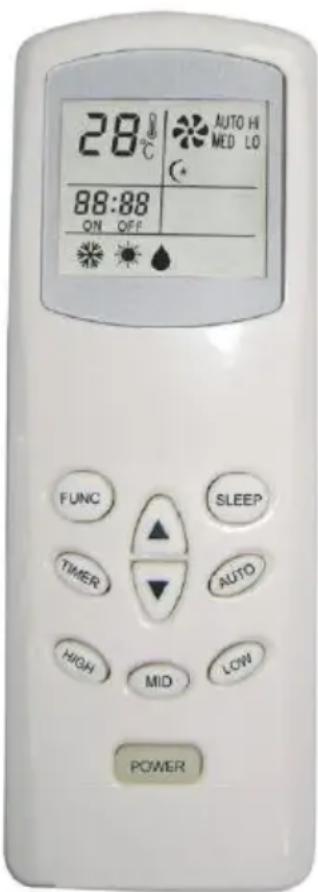

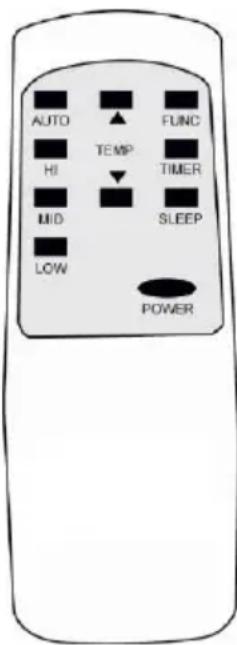

Wanneer de noodtank vol is stopt de Multiclima zijn werking en toont het display “E4”. Schakel de Multiclima uit, neem de stekker uit het stopcontact en verwijder de rubber dop (2) van de waterafvoer onderin het apparaat, om het water af te tappen, zie afbeelding. Vervolgens plaatst u de dop terug en kunt u de Multiclima weer normaal opstarten.11 Middels de afstandsbediening: De afstandsbediening biedt u dezelfde mogelijkheden als de knoppen van het controlepaneel: POWER = AAN/UIT-knop FUNC = Functiekeuze TIMER = Timer AUTO = Ventilatorsnelheid automatisch HI = Ventilatorsnelheid hoog MID = Ventilatorsnelheid medium LOW = Ventilatorsnelheid laag SLEEP = Slaapfunctie TEMP. = Temperatuurregeling Wanneer u de Multiclima opstart en voor een bepaalde functie kiest of van functie wisselt, zal de compressor niet onmiddellijk starten; dit ter bescherming van de inwendige componenten. Het bij de ingestelde functie behorende symbool op het display (zie afb.) knippert, ten teken van de ‘wachtstand’. Dit kan 3 tot 4 minuten duren. De vinnen voor de uitblaasopening kunnen handmatig worden bijgesteld om de uitblaasrichting te wijzigen. Wanneer er langdurig sterk wordt gekoeld, kan er inwendig ijsafzetting in de Multiclima ontstaan. U merkt dit doordat het apparaat minder presteert. Om dit te verhelpen schakelt u het apparaat uit en geeft u het tijd om te ontdooien. Ook kunt u de ventilator op de hoogste stand laten draaien zonder te koelen. Om de Multiclima alleen te laten ventileren (zonder koeling of verwarming) kiest u voor de functie ‘koelen’ en stelt u de temperatuur in op 30°C. De compressor stopt zijn werking, er wordt niet meer gekoeld maar de ventilator blijft werken. Waterafvoer Het is niet nodig een drainageslang te monteren wanneer u koelt. Tijdens het koelingsproces onttrekt het apparaat water aan de lucht; dit water verdampt weer en wordt met de afgevoerde warme lucht naar

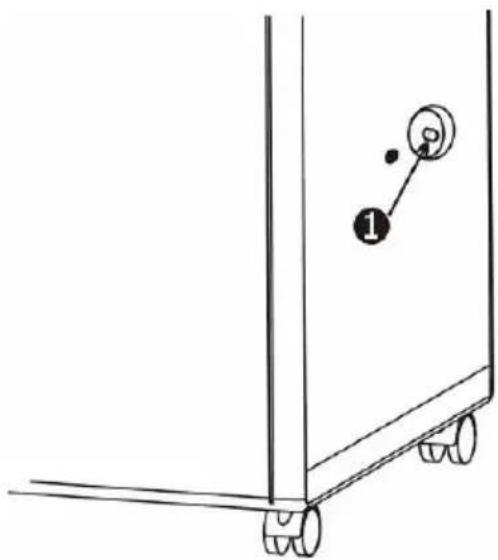

buiten afgevoerd. Zorg er wel voor dat het rubber dopje (1) op het waterafvoerpunt zit. Ook wanneer u verwarmt is het niet noodzakelijk een drainageslang aan te sluiten; het verbetert echter wel het verwarmingseffect. Verwijder daartoe het dopje op de waterafvoer aan de zijkant van het apparaat (1) en sluit een passend drainage-slangetje aan op de afvoer, dat u in een emmer of een putje leidt. Wanneer u wilt ontvochtigen, verwijder dan de luchtafvoerslang. Sluit een waterafvoerslang aan op drainagepunt 1 en leid dit slangetje in een opvangbak of naar bijv. een putje. De Multiclima heeft geen ingebouwde watertank voor ontvochtigen! ONDERHOUD Voor u onderhoud aan het apparaat uitvoert dient u het altijd uit te schakelen en de stekker uit het stopcontact te nemen. Om de Multiclima in goede conditie te houden is regelmatig schoonmaken een vereiste! De luchtfilters (actieve carbonfilters) aan de linkerkant van het apparaat kunnen simpelweg worden uitgenomen door het frame naar links dan wel rechts te schuiven. U reinigt ze door ze voorzichtig af te zuigen met het borsteltje van de stofzuiger. De condensor en de ver- damper bevinden zich achter de luchtfilters. Deze kunt u op dezelfde wijze reinigen. De omkasting kunt u zonodig afnemen met een vochtige (niet: natte!) doek, evt. met een mild reinigingsmiddel. Droog hem na met een zachte doek.13 BEVEILIGING De Multiclima is uitgevoerd met een oververhittingbeveiliging die het apparaat uitschakelt wanneer het oververhit raakt. Wanneer dit optreedt dient u de stekker uit het stopcontact te nemen en de Multiclima minstens 30 minuten tijd te geven om af te koelen. Neem tevens de oorzaak van de oververhitting weg: wordt het apparaat (deels) afgedekt? Staat het te dicht op een muur of ander obstakel waardoor het onvoldoende lucht kan aanzuigen of uitblazen? Hierna kunt u het apparaat weer op de normale wijze in gebruik nemen, maar houd de eerste 30 minuten goed in de gaten of er geen afwijkingen optreden. Vertoont het apparaat afwijkingen, of treedt de oververhitting weer in werking zonder dat er een aanwijsbare oorzaak is, neem dan contact op met uw leverancier of een erkend elektricien voor controle / reparatie.

PROBLEMEN EN OPLOSSINGEN

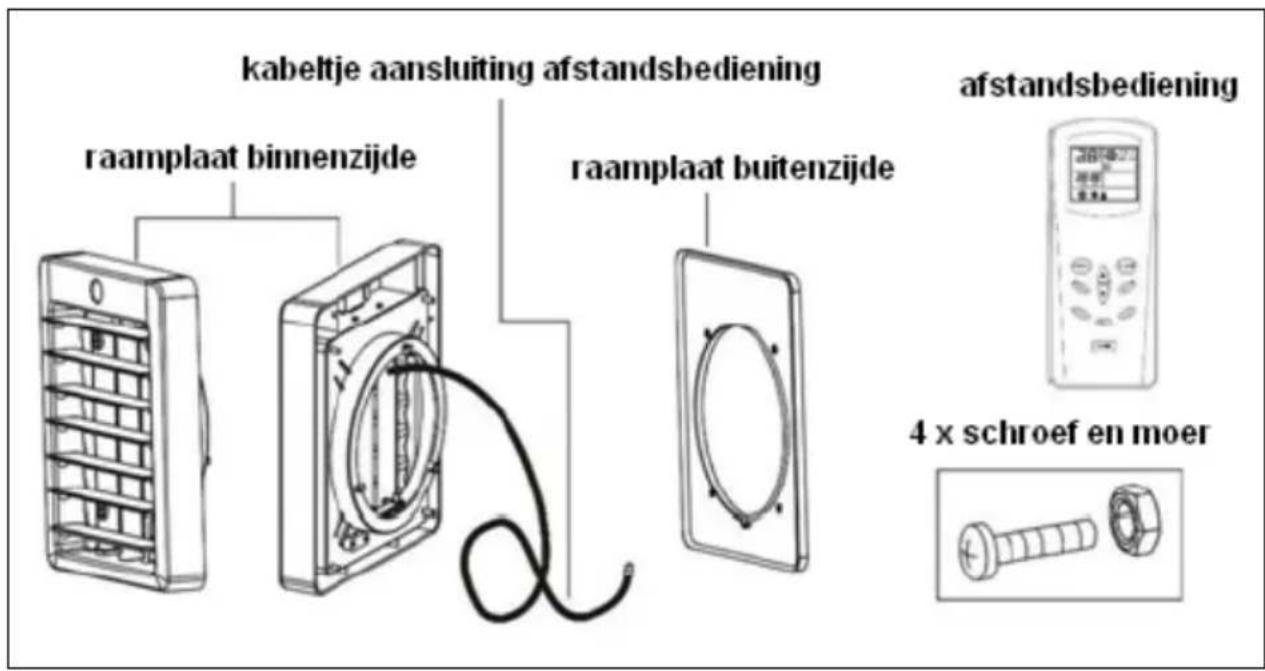

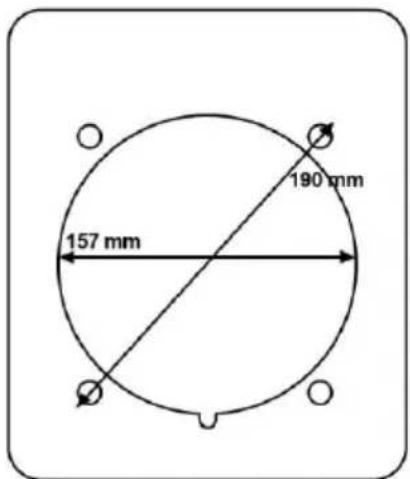

Bij bepaalde storingen verschijnt er op het display een melding. Deze vertellen u het volgende: E1 Kortsluiting in de temperatuursensor en de print. Neem contact op met uw leverancier voor reparatie. E2 Kortsluiting in de koperen draad van de temperatuursensor en de bedrading van de print. Neem contact op met uw leverancier voor reparatie. E3 Lekkage van koelvloeistof uit de koperen leiding. Neem contact op met uw leverancier voor reparatie. E4 De noodtank is vol of de dop zit niet goed bevestigd. Verwijder de dop die het drainagepunt aan de onderzijde afsluit en laat het water weglopen. Houd in de gaten dat de dop weer correct wordt teruggeplaatst. VERWIJDEREN Wanneer de Multiclima uiteindelijk wordt afgedankt en moet worden verwijderd, hoort hij niet tussen het normale huishoudelijke afval. Breng hem dan naar een door uw gemeente ingesteld inzamelpunt. Verwijder wel eerst de batterijen!14 OPTIONEEL RAAMSET Als optie kan bij de Multiclima een raamset worden geleverd. Een raamset maakt het mogelijk de Multiclima buiten te plaatsen, terwijl de koele lucht (of indien gewenst de warme lucht) door een opening in het raam naar binnen wordt geblazen: het geluid dus buiten, het effect binnen. Een raamset bestaat uit: Raamplaat binnenzijde, met het ontvangstpunt afstandsbediening en een kabeltje voor de aansluiting naar de airco. Raamplaat buitenzijde 4 schroeven met moeren, om de binnenste en buitenste raamplaat aan elkaar te bevestigen Digitale afstandsbediening met display U installeert het raamset als volgt: Bepaal de geschikte plaats voor het gat in het raam. Houd er daarbij rekening mee dat de Multiclima kort bij het gat moet kunnen staan, en dat de slang tussen gat en Multiclima in optimale stand licht oploopt van Multiclima naar gat, maar niet teveel; de slang mag geen bochten of knikken vertonen! Houd ook rekening met de lengte van het afstandsbedieningskabeltje.15 Snij op de gewenste plaats een cirkelvormig gat in het raam met een doorsnee van 190mm (dan vallen de schroeven binnen de uitsparing) of 157mm, met 4 kleine gaatjes voor de schroeven. Dmv. de achterplaat kunt u de plaats voor de schroeven bepalen. Plaats de beide raamplaten aan de juiste zijde over het gat en schroef ze aan elkaar. Leid het kabeltje naar de Multiclima en sluit het aan op het daarvoor bedoelde aansluitpunt (zie blz. 6 punt 7). Zet de Multiclima buiten op een geschikte plaats, zie Installatie. Sluit de luchtafvoerslang met de ene zijde aan op de opening van de Multiclima die koele lucht uitblaast (als u wilt koelen) of op de opening die warme lucht uitblaast (als u wilt verwarmen); de andere zijde sluit u aan op de raamplaat buitenzijde. Let op: de luchtafvoerslang zit nu dus op de andere zijde aangesloten dan wanneer de Multiclima binnen staat! Controleer of alle aansluitingen goed zijn bevestigd, of het apparaat geen beschadigingen of gebreken vertoont en of het stopcontact, waarop u de Multiclima wilt aansluiten hetzelfde voltage afgeeft als vermeld op het typeplaatje van het apparaat. Wanneer u een stopcontact buiten gebruikt, dient dat aan de geldende regelgeving voor buitenstopcontacten te voldoen! Is alles in orde, steek dan de stekker stevig in het stopcontact. U kunt nu de Multiclima in gebruik nemen met de digitale afstandsbediening. Let erop dat u de afstandsbediening richt op het ontvangstpunt in de binnenste raamplaat! Digitale afstandsbediening Bij het raamset wordt een digitale afstandsbediening geleverd; op deze afstandsbediening zitten dezelfde knoppen als op de standaard bij de Multiclima geleverde afstandsbediening, alsmede een display dat u de instellingen toont. Om met de digitale afstandsbediening te kunnen werken dient u deze op het ontvangstpunt op de binnenste raamplaat te richten.16 Let op: de Multiclima heeft isolatieklasse IPX4. Dat betekent dat hij wel bestand is tegen de eerste regendruppels, maar stel hem niet bloot aan plensbuien of langdurige mist. CE-Conformiteitsverklaring Hierbij verklaart Euromac bv., Genemuiden-NL dat de mobiele airconditioner/luchtontvochtiger, merk EUROM, type Multiclima 70- 90-120, koelmiddel R410A, voldoet aan de LVD-richtlijn 2006/95/EG en aan de EMC-richtlijn 2004/108/EC, en in overeenstemming is met de onderstaande normen: Multiclima 70: EN 55014-1:06+A1:09 EN 60335-2-40:02+A1:05+A2 :05 EN 55014-2 :97+A1 :01+A2 :08 EN 60335-1:01+A1:04+A2:06 EN 61000-3-2:06+A1:09+A2:09 EN 62233:2005 EN 61000-3-3 :2008 Multiclima 90 : EN 55014-1:2006 EN 60335-2-40/A1:06 EN 61000-6-3 :2007 EN 60335-1/A13:2008 EN 61000-3-11 :2000 EN 62233:2008 EN 61000-3-2:2006 EN 61000-3-3 :2008 Multiclima 120 : EN 55014-1:2006 EN 61000-6-3 :2007 EN 61000-3-11 :2000 EN 61000-3-2:2006 EN 61000-3-3 :95+A1 :01+A2 :05 EN 60335-2-40/A1:2006 EN 60335-1/A2:2006 EN 50366/A1:2006 Genemuiden, 23-11-2012 W.J. Bakker, alg. dir. Euromac bv.17
