Tecnologia de impressão	Jato de tinta térmico colorido
Resolução de impressão máxima	4.800 x 1.200 dpi
Bicos da cabeça de impressão	4.096 bicos (1.024 pigmento preto + 3 x 512 cores)
Velocidade de impressão preto e branco	12,6 ppm (modo rascunho, A4)
Velocidade de impressão colorida	9 ppm (modo rascunho, A4)
Impressão sem bordas	Sim, largura máxima 216 mm
Capacidade da bandeja de papel traseira	100 folhas (papel comum A4, 64-105 g/m²)
Formatos de papel suportados	A4, 10 x 15 cm, envelopes e formatos de foto
Resolução de digitalização óptica	1.200 x 2.400 dpi
Formato de digitalização	A4 / Carta
Cópia	Até 99 cópias, 9 níveis de intensidade
Conectividade	USB Hi-Speed + Wi-Fi IEEE 802.11 b/g/n
Segurança Wi-Fi	WEP, WPA-PSK, WPA2-PSK, WPS
Compatibilidade móvel	AirPrint, Canon PRINT Inkjet, PIXMA Cloud Link
Cartuchos de tinta	PGI-570 (preto pigmento) + CLI-571 BK/C/M/Y (corante)
Dimensões (L x P x A)	372 x 315 x 126 mm
Peso	5,5 kg (com cabeça e cartuchos)
Alimentação	100-240 V CA, 50/60 Hz
Consumo em impressão	12 W
Consumo em espera	0,8 W

Perguntas frequentes - Pixma TS5000 CANON

Como conectar a Canon Pixma TS5000 ao Wi-Fi?

Pressione o botão Wi-Fi da impressora e depois o botão WPS do seu roteador dentro de 2 minutos: a conexão é estabelecida automaticamente. Você também pode usar o aplicativo Canon PRINT Inkjet para uma configuração guiada a partir do seu smartphone ou tablet.

Quais cartuchos de tinta a Pixma TS5000 usa?

A TS5000 usa dois tipos de cartuchos: o PGI-570 (preto pigmento, ideal para textos) e o CLI-571 disponível em preto, ciano, magenta e amarelo (tinta corante para fotos). Versões XL de alta capacidade estão disponíveis para reduzir o custo por página.

Linhas aparecem nas minhas impressões. O que fazer?

Inicie uma limpeza de cabeçote a partir do menu de manutenção do driver ou do painel de controle. Se as linhas persistirem após duas limpezas, realize uma limpeza profunda e imprima um padrão de verificação para controlar o resultado.

Como imprimir sem borda na TS5000?

No driver de impressão, marque a opção Sem borda e selecione um formato compatível (10 x 15 cm, A4, etc.). Use papel fotográfico Canon adequado. A largura máxima de impressão sem borda é de 216 mm.

Como digitalizar um documento com a Canon Pixma TS5000?

Coloque seu documento com a face para baixo no vidro do scanner. Abra o aplicativo IJ Scan Utility em seu computador, escolha o tipo (Documento, Foto, etc.) e inicie a digitalização. A resolução óptica máxima atinge 1 200 x 2 400 dpi.

Posso imprimir de um iPhone ou tablet Android?

Sim. A TS5000 é compatível com AirPrint (iPhone, iPad), Canon PRINT Inkjet (Android e iOS) e PIXMA Cloud Link. Basta que seu dispositivo esteja conectado à mesma rede Wi-Fi que a impressora.

O papel atola ou desliza na entrada. O que fazer?

Ventile as folhas antes de colocá-las na bandeja traseira e não exceda 100 folhas de papel comum (64 a 105 g/m²). Ajuste bem os guias de papel. Se o problema persistir, limpe os rolos de alimentação através do menu de manutenção.

A Pixma TS5000 imprime em frente e verso automaticamente?

Não, a TS5000 não possui impressão frente e verso automática. Você pode imprimir as páginas ímpares, virar manualmente as folhas e depois reiniciar a impressão das páginas pares a partir do driver.

Como redefinir as configurações de rede Wi-Fi da TS5000?

Mantenha pressionado o botão de parada por cerca de 5 segundos até que a luz de alarme pisque. Solte: todas as configurações de rede são apagadas. Você pode então reconfigurar a conexão Wi-Fi desde o início.

Qual é a velocidade de impressão da Canon Pixma TS5000?

No modo rascunho em papel A4 comum, a TS5000 atinge 12,6 páginas por minuto em preto e branco e 9 páginas por minuto em cor. Impressões fotográficas em alta resolução são naturalmente mais lentas.

Qual é a resolução máxima de impressão da TS5000?

A resolução máxima é de 4 800 x 1 200 dpi, o que garante uma reprodução precisa de fotos e textos finos. A cabeça de impressão possui um total de 4 096 injetores.

A impressora não responde de forma alguma. Como reiniciá-la?

Desligue a impressora e desconecte o cabo de alimentação por 1 minuto. Reconecte e religue. Se o problema persistir, verifique se o indicador de alimentação acende corretamente e consulte a seção de solução de problemas do manual online da Canon.

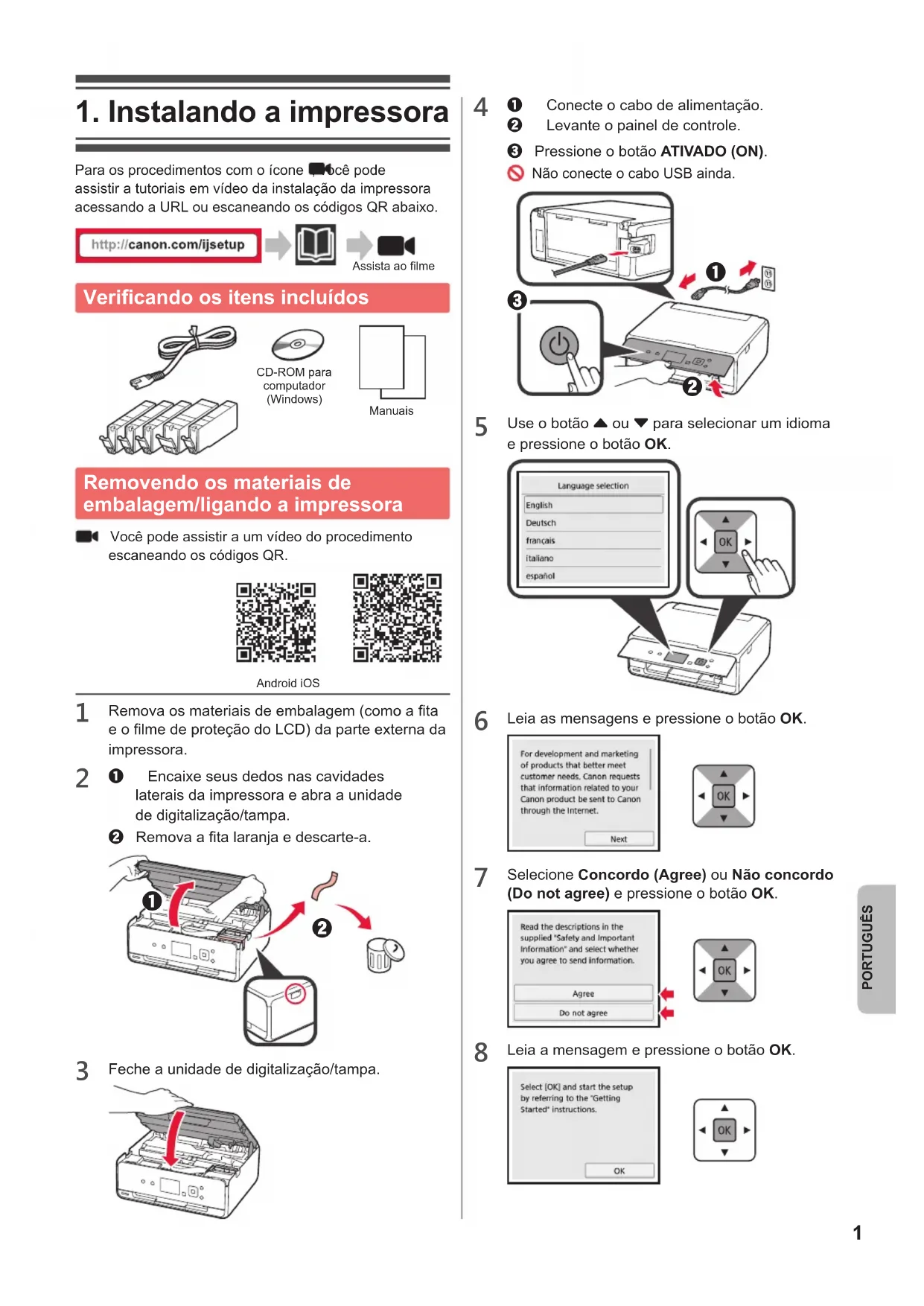

MANUAL DE UTILIZADOR Pixma TS5000 CANON

Para os procedimentos com o icone océ pode assistir a tutoriais em video da instalacao da impressora acessando a URL ou escaneando os@c Rodrigos QR abaixo.

http://canon.com/ijsetup

Assista ao这部电影

Verificando os itemens incluidos

Manuais

Removendo os materiais de embalagem/ligando a impressora

Vocé pode assistir a um video do procedimento escaneando os@códigos QR.

Android iOS

1 Remova os materiais de embalagem (como a fita e o fimde protecao do LCD) da parte externa da impressora.

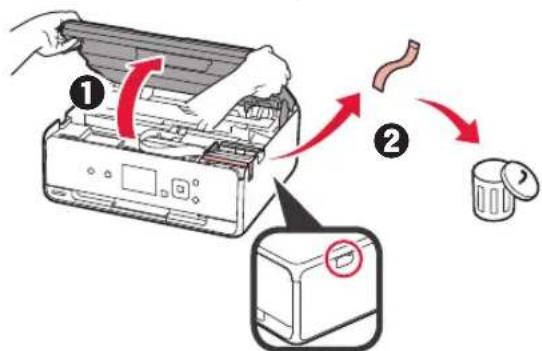

2 Encaixe seu dedos nas cavidades laterais da impressora e abra a unidade de digitalização/tampa.
2 Remova a fita laranja e descarte-a.

3 Feche a unidade de digitalização/tampa.

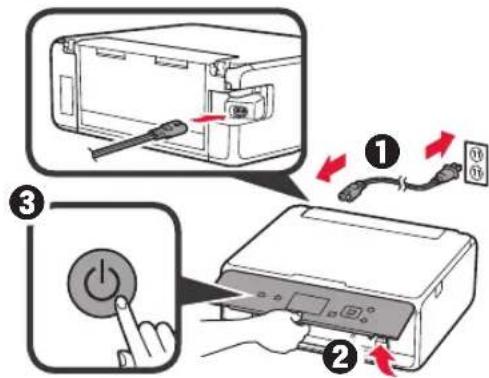

4 ① Conecte o cabo de alimentacao.

Levante o paine de controle.
3 Pressione o botao ATIVADO (ON).
Nao connecto cabo USB ainda.

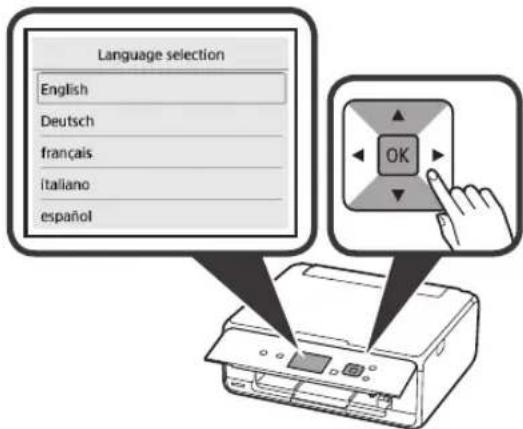

5 Use o botao ou para selecionar um idioma e pressione o botao OK.

6 Leia as mensagens e pressione o botao OK.

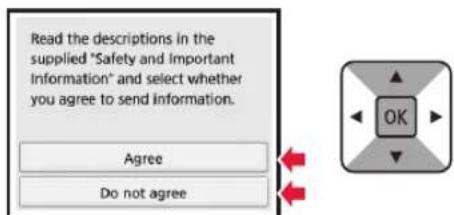

7 Selecione Concordo (Agree) ou Não concordo (Do not agree) e pressione o botão OK.

8 Leia a mensagem e pressione o botao OK.

Você pode assistir a um video do procedimento escaneando os@códigos QR.

Android iOS

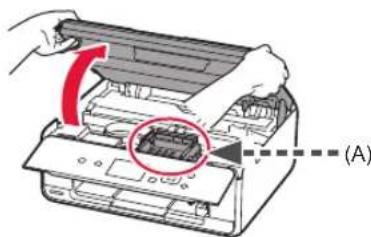

1 Abra a unidade de digitalização/tampa.

Não toque no suporte da%cabeça de impressao (A) antes de ele parar.

2 a□ □ Remova a fita laranja.

bI Retire apelicula de protecao.

Remova completeness a fita laranja.

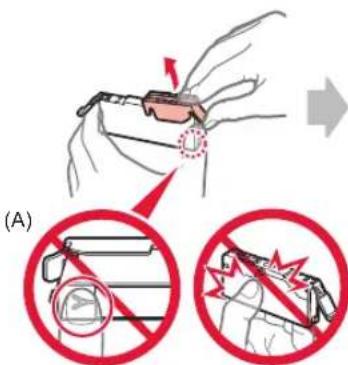

3 Puxe a aba laranja CUIDADOSAMENTE.

(A) Não empurre as laterais do cartucho de tinta se a saía de ar em forma de Y estiver bloqueada.
(B) Não toque.

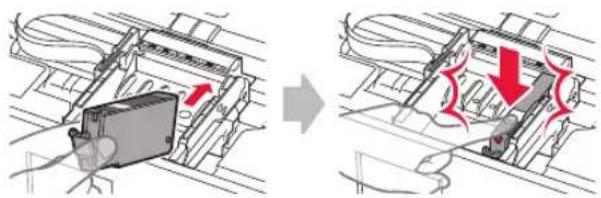

4 Insira o cartucho de tinta no suporte da casa de impressao e empurre-o para baixo ate que ele se encaixe no lugar. Depois que o indicator luminoso acender, instale o proximo cartucho de tinta.

5 Verifique se todos os indicadores luminosoes estao acemos.

6 Feche a unidade de digitalização/tampa.

Se una mensagem de erro for exibida, verifique se os cartuchos de tinta está instalados corretamente.

Carregando papel/alinhando aCESSA de impressao

Vocé pode assistir a um video do procedimento escaneando os@códigos QR.

Android iOS

Para obter um resultado de impressão melhor, imprimá e digitalize um padrão para alinhamento daCESS de impressão.

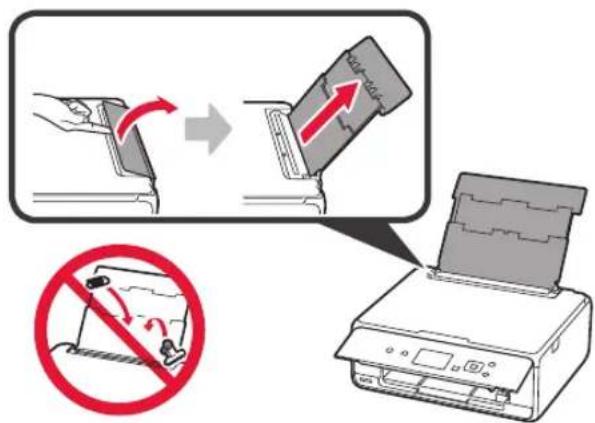

1 Abra a tampa da bandeja traseira e puxe o suporte de papel para fora.

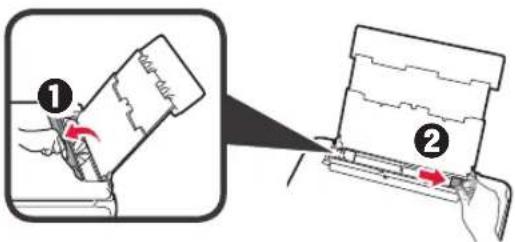

2 ① Abra a tampa do slot de alimentacao. ② Deslize a guia do papel direita at e o final.

3 1 Carregue varias folhas de papel simples com oazo a ser impresso voltado para cima.

2 Deslize a guia do papel direita para alinhá-la à pilha de papel.

4 Feche a tampa do slot de alimentacao.

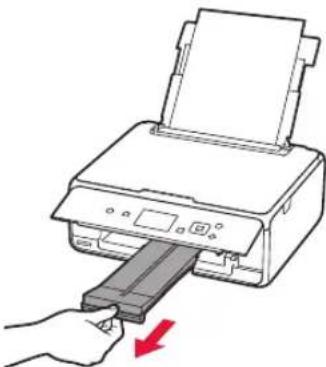

5 Puxe para fora bandeja de saida do papel.

6 Use o botao ou para selectionar OK e pressione o botao OK.

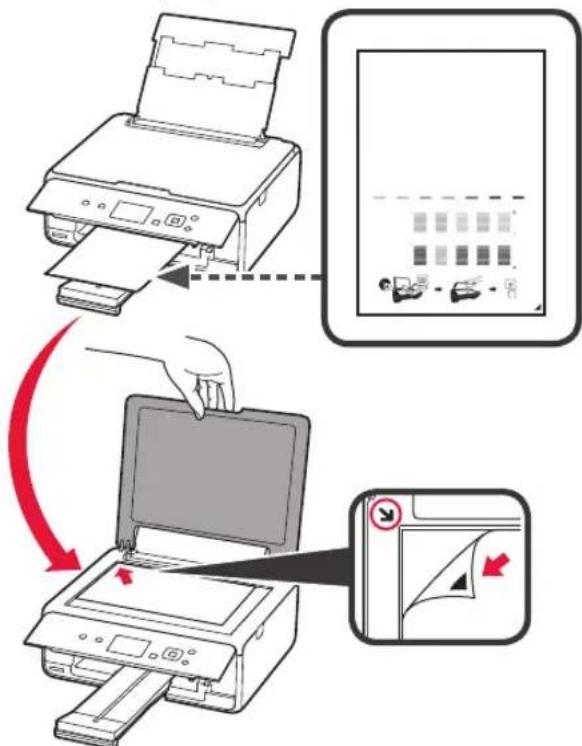

7 Quando o padrão para alinhamento daCESS de impressão for impresso, selecione Sim (Yes) e pressione o botão OK.

8 Siga as instruções naanela para carregar o padrão novidro de exposicao.

9 Feche a tampa de documentos e siga as instruções naanela para pressionar o botão OK.

10 Se a segunte tela for exibida, pressione o botao OK.

O alinhamento daCESS de impressao foi concluso.

Selecionando um método de conexão para a impressora

O método de conexão varia dependendo do seu uso da impressora. SeLECTION um dos métodos de conexão para a impressora naanela abaixo. Na descrição abaixo, smartphone se refere coletivamente a smartphones e tablets.

Usando a impressora com seu computador ou smartphone connectado		Usando a impressora sem conectá-la a qualquer disposítivo
Conexão LAN sem-fio (Wireless LAN connection)	Conexão USB (USB connection) Não conectar (Do not connect)
Conectando a impressora a um computador ou smartphone por meio de um roteador sem fio Conectando a impressora a um computador ou smartphone diretamente, sem um roteador sem fio *	cabo USB	Use o botão ▲ ou ▼ para selecionar Não connectar (Do not connect) naanela de seleção do@método de conexão e pressione o botão OK. A configuraçao foi conclusuía.

• Não é possível conectar seu smartphone à Internet por meio de uma conexção sem fio se a impressora estiver diretamente conectada ao seu smartphone. Nesse caso, você pode ser cobrado dependendo do contrato com seu provedor de service.
• Até 5 dispositivos podem ser diretamente connectados à impressora por meio de uma conexão de LAN sem fio.

1 SeLECTIONO o método de conexão da sua impressora e pressione o botão OK.

Siga as instruções naanela para prosseguir com a configuração.

Empresa que selecionou Conexao USB (USB connection): não connecte o cabo USB até que sera solicitado.

2 Se a segunte tela for exhibida, prossiga para aproxima pagina.

• Se você選擇Conexão LAN sem-fio (Wireless LAN connection):

Se você選擇ar Conexão USB (USB connection):

2. Conectando a um computador e smartphone/tablet

Se você quiser conectar a impressora a um computador e a um smartphone, conecte-a ao computador primeiro.

Para conectar a impressora apenas ao seu smartphone, prossiga para "Conectando a um smartphone" na págin6.

Conectando a um computador

Você precisará definir uma configuração de conexão para cada computador. Comece a configuração de cada computador pela etapa 1.

Veja abaixo os procedimentos para Windows e Mac OS.

Se você usar um computador que não seja Windows ou Mac OS, como um computador Chrome OS, acesses "http://canon.com/ijsetup" e sina as instruções no site da Canon para configurar seu computador.

1 SeLECTIONA a etapa Au pa a iniciar o arquivo de configuraçao.

A MacOS Windows

Acessando o site da Canon

1 Visite o site da Canon indicado abaixo e clique em Configurar.

Siga as instruções naanela para prosseguir com a configuração.

Se a segunte tela for exibida, clique em Download.

3 Inicie o arquivo baixado.

B Windows

Usando o CD de instalacao

Insira o CD de instalacao no computador.

Quando usar o Windows 10, Windows 8.1 ou Windows 8:

Clique em ou em Explorador de Arquivos (File Explorer) na barra de ferramentas.

3 Selezione Este PC (This PC) ou Computador (Computer) no lado esquerdo da janela aberta.

Clique dos vezes no icone do CD-ROM no lado direito da janela.

• Se o conteudo do CD-ROM aparecer, clique vezes em MSETUP4.EXE.

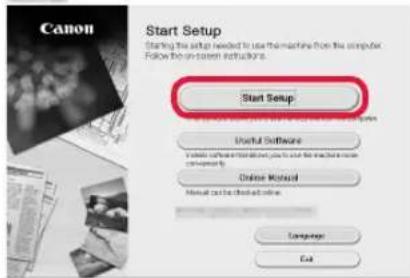

2 Clique em Iniciar configuração (Start Setup).

Siga as instruções naanela para prosseguir com a configuração.

Você pode configurar seu smartphone nas etapas intermediárias.

Na tela abaixo, clique em Instruções (Instructions) para configurar seu smartphone.

• Dependendo das suas configurações, aanela acima pode não ser exibida. Nesse caso, prossiga para "Conectando a um smartphone" na网页 6 quando você conectar a impressora ao seucomputador.

3 Se a seguinte tela for exibida, clique em Sair (Exit).

A conexão com o computador foi conclusão. Você está imprimir usingo o computador.

Conectando a um smartphone

Vocé precisaré configurar a conexão para cada smartphone. Comece a configuraçao de cada smartphone pela etapa 1.

Preparacao

• Ative o Wi-Fi em seu smartphone.
• Se você tiver um roteador sem fio, conecte seu smartphone a ele.
• Para obter informações sobre operações, consulte osmanuals do seu smartphone e do seu roteador sem fio ou entre em;.
  contato com seures respectivos fabricantes.

1 Instale o software aplicativo Canon PRINT Inkjet/SELPHY em seu smartphone.

iOS : Pesquise por "Canon PRINT" na App Store. Android : Pesquise por "Canon PRINT" no Google Play.

Ou acesse o site da Canon digitalizando o documento QR.

2 Verifique a tela da impressora.

Aanela deslaga quando nenhuma operacao é realizada por 10 minutos. Pressione um dos botoes do pailen de controle (exceto o botao ATIVADO (ON)) para exibir aanela.

Se a segunte tela for exigida: Verifique o icone no canto inferior esquerdo e prossiga para A ou B

O segunte ficone é exibido.
(A impressora está conectada a uma rede.)

Sim

Se a segunte tela for exibida: Prossiga para B.

Não (Prossiga para B)

Se for exibido, a impressora não pode se comunicar por meio de uma conexão de LAN sem fio. Para obter detalles, acessse "http://canon.com/ijsetup" e consulta a�� Perguntas Frequentes.

iOS

Android

Siga as instruções naanela para registrar a impressora.

3 Certifique-se de que aanela a seguir sera exhibida.

A conexão com seu smartphone foi conclusária.
Você não pode imprimir usingo seu smartphone.

Para imprint photos, colique papel fotografico. Prossiga para "Colocando papel fotografico" na págin 8.

Os procedimentos descritos abaixo podem variar para iOS e Android. SeLECTIONE seu Sistema operacional e continue com o procedimento.

iOS

Toque em Configurações (Settings) naanela INICIO e toque em Canon_ij_XXXX nas configurações de Wi-Fi.

Se Canon_ij_XXXX não estiver na lista, consulte a�� "Preparacao da impressora" abaixo para operar a impressora e repita a etapa 1.

Siga as instruções naanela para registrar a impressora.

Siga as instruções naanela para prosseguir com a configuração. Se você選擇Seri.Conexão auto.Metodo (recomdado) (Auto Select Conn.Method (recommended))na tela de seleção do método de conexão, o método de conexão sera的选择ado automaticamente de acordo com o seu ambiente.

4 Certifique-se de que a tela a suivir sera exibida.

A conexão com seu smartphone foi conclusária. Você já pode imprimir usingo seu smartphone.

Para imprintos, colque papel fotografico. Prossiga para "Colocando papel fotografico" na pagina 8.

Preparação da impressora

Pressione o botão INICIO (HOME) na impressora.
Use o botão ▲, ▼, ou para selecionar o icone no canto inferior esquerdo daanela INICIO e, em seguida, pressione o botão OK.

Android

Siga as instruções naanela para registrar a impressora.

Se a mensagem "A impressora não está registrada. Executar configuraçao da impressora? (Printer is not registered. Perform printer setup?)" não for exigida, consulte a�� "Preparacao da impressora" abaixo para operar a impressora e aguarde até que esta mensagem sera exigida.

Siga as instruções naanela para prosseguir com a configuração.

O método de conexão apropriadó é selecionado de acordo com o seu ambiente.

3 Certifique-se de que a tela a suivir sera exibida.

Use o botão ou para selecionar Sim (Yes) ouNao (No) e pressione o botão OK.
Use o botão ▲ ou▼ para selecionar Configs. LAN (LAN settings) > LAN sem-fio (Wireless LAN) > Configuração de LAN s/ fio (Wireless LAN setup) > Conexão sem fio Easy (Easy wireless connect), esta ordem, e pressione o botão OK.
Use o botão ou para selecionar Sim (Yes) e pressione o botão OK.
Retorno para a operacao com seu smartphone.

Colocando papel fotografico

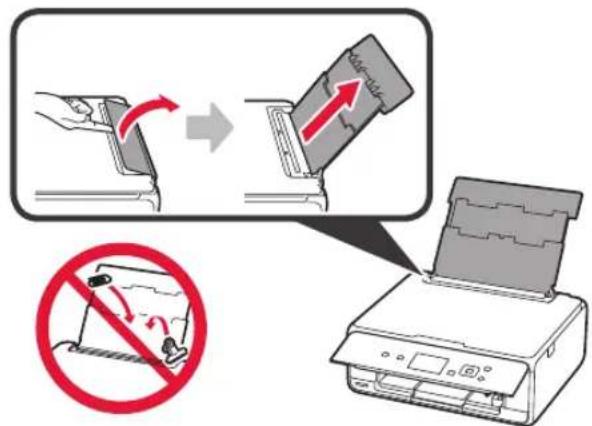

1 Abra a tampa da bandeja traseira e puxe o suporte de papel para fora.

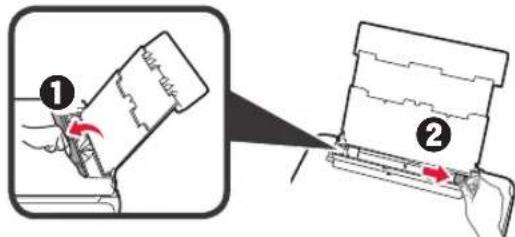

2 ① Abra a tampa do slot de alimentacao.

2 Deslize a guia do papel direita ato final.

3 ① Coloque varias folhas de papel fotografico com oazo a ser impresso voltado para cima.

Deslize a guia do papel direita para alinhá-la à pilha de papel.

4 Feche a tampa do slot de alimentacao. Leia a mensagem exibida naanela da impressora e registre as informacoes do papel corregado.

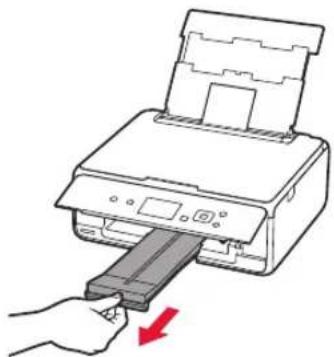

5 Puxe para fora a bandeja de saida do papel.

Imprimindo as Fotos Salvas em um Cartão de Memória

Imprimas asotosalvas em um cartao de memoria de forma fácil.

1 Verifique se a impressora está ligada.
2 Coloque varias folhas de papel fotografico.

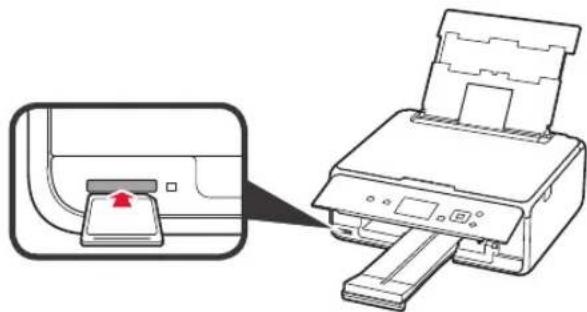

3 Insira o cartao de memoria no slot de cartao.

4 Selezione as fotos a serem impressas.
5 Pressione o botao Iniciar (Start). A impressora começa a imprimir.
