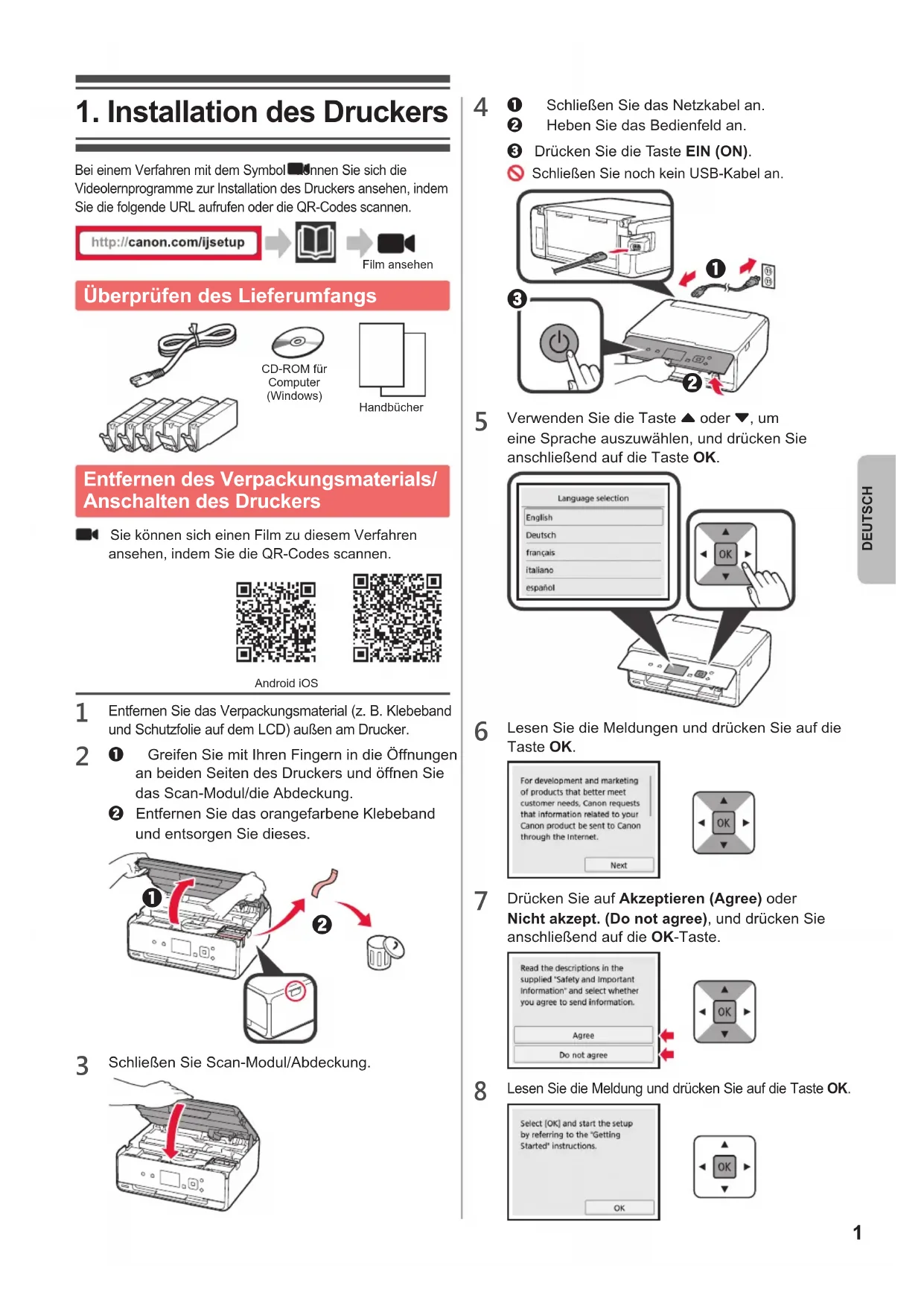

BEDIENUNGSANLEITUNG Pixma TS5000 CANON
1. Installation des Druckers
Bei einem Verfahren mit dem Symbol „unnen Sie sich die Videolernprogramme zur Installation des Druckers ansehen, indem Sie die folgende URL aufrufen oder die QR-Codes scannen.
http://canon.com/ijsetup
Film ansehen
Überprüfen des Lieferumfangs
Handbucher
Entfernen des Verpackungsmaterials/ Anschalten des Druckers
Sie konnen sich einen Film zu dieser Verfahren ansehen, indem Sie die QR-Codes scannen.
Android iOS
1 Entfernen Sie das Verpackungsmaterial (z. B. Klebeband und Schutzfolie auf dem LCD) außen am Drucker.

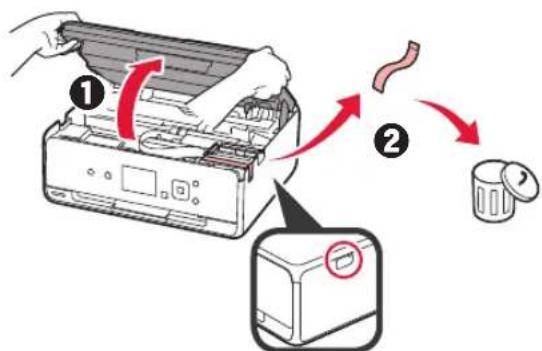

2 Greifen Sie mit ihren Fingern in die Öffnungen an beiden Seiten des Druckers und öffnen Sie das Scan-Modul/die Abdeckung.
Entfernen Sie das orangefarbene Klebeband und entsorgen Sie diese.
3 Schlieben Sie Scan-Modul/Abdeckung.

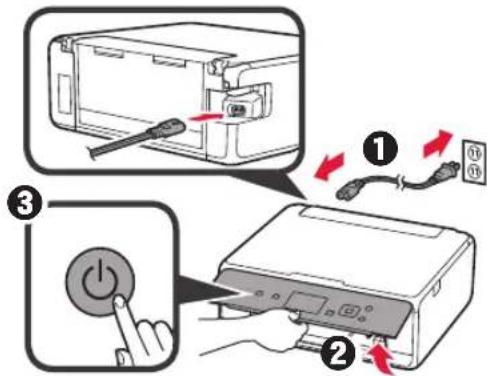

4 Schlieben Sie das Netzkabel an.
Heben Sie das Bedienfeld an.
3 Drucken Sie die Taste EIN (ON).
SchlieBen Sie noch kein USB-Kabel an.

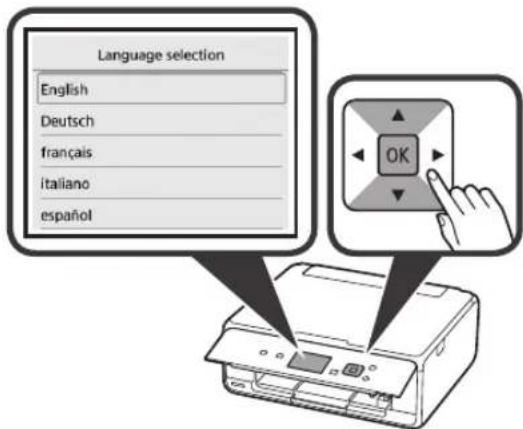

5 Verwenden Sie die Taste ▲ oder ▼, um eine Sprache auszuwahlen, und drücken Sie anschließend auf die Taste OK.
6 Lesen Sie die Meldungen und drücken Sie auf die Taste OK.
7 Drücken Sie auf Akzeptieren (Agree) oder Nicht akzept. (Do not agree), und drücken Sie anschließend auf die OK-Taste.
8 Lesen Sie die Meldung und drucken Sie auf die Taste OK.
Installation des Tintenbehälters
Sie konnen sich einen Film zu dieserm Verfahren ansehen, indem Sie die QR-Codes scannen.
Android iOS

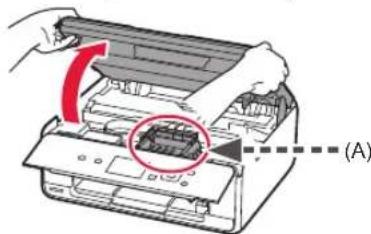

1 Offnen Sie das Scan-Modul/die Abdeckung. Berühren Sie den Druckkopfalter (A) nicht solange er sich bewegt.
2 1 Entfernen Sie das orangefarbene Klebeband.
Entfernen Sie die Schutzhülle.
Entfernen Sie das orangefarbene Klebeband vollständig.
3 Ergreifen Sie mit Ihr hem Finger die orangefarbene Kappe, um sie VORSICHTIG zu entfern.

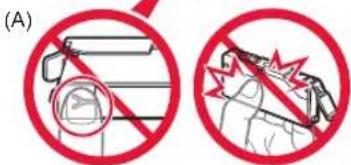

(A) Üben Sie keinen Druck auf die Seiten des Tintenbehalters aus, wenn das Y-formige Luftloch blockiert ist.
(B) Nicht berühren.

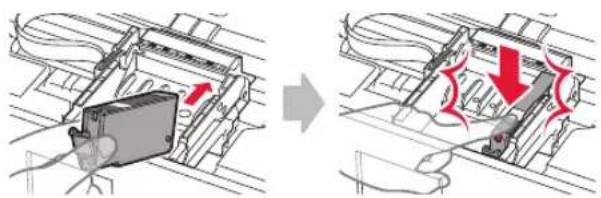

4 Setzen Sie den Tintenbehälter in den Druckkopfhalter ein und drücken Sie ihn fest nach unten, bis er einrastet. Wenn die Anzeige leuchtet, setzen Sie den nachsten Tintenbehälter ein.
5 Stellen Sie sicher, dass alle Anzeigen leuchten.
6 Schlieben Sie Scan-Modul/Abdeckung.
Wenne eine Fehlermeldung angezeigt wird, stellen Sie sicher, dass die Tintenbehälter ordnungsgemäß eingesetzt sind.
Einlagen von Papier/Ausrichten des Druckkopfs
Sie konnen sich einen Film zu dieser Verfahren ansehen, indem Sie die QR-Codes scannen.
Android iOS
Um bessere Druckergebnisse zu erhalten, drucken Sie ein Muster für die Druckkopfausrichtung aus und scannen Sie diesen.

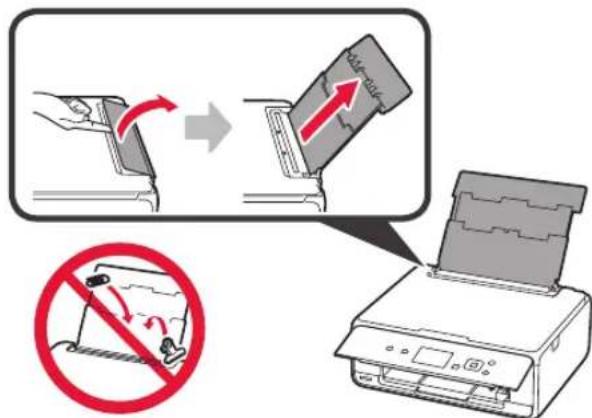

1 Öffnen Sie die Abdeckung des hinteren Fachs undziehen Sie die Papierstütze hereus.

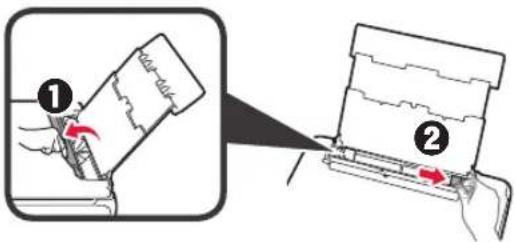

2 ① Offnen Sie die Abdeckung für den Einzugsschacht.
2 Schieberen Sie die rechte Papierführung an das Ende.
3 Legen Sie mehrere Blätter Normalpapier mit der bedruckbaren Seite nach oben ein.
2 Verschieben Sie die rechte Papierführung, um sie an der Seite des Papierstapels auszurichten.
4 Schlieben Sie die Abdeckung fur den Einzugsschacht.

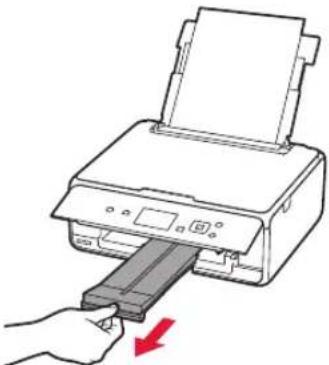

5 Ziehen Sie das Papierausgabefach hersa.
6 Verwenden Sie die Taste oder um OK auszuwahlen, und drücken Sie danach die Taste OK.

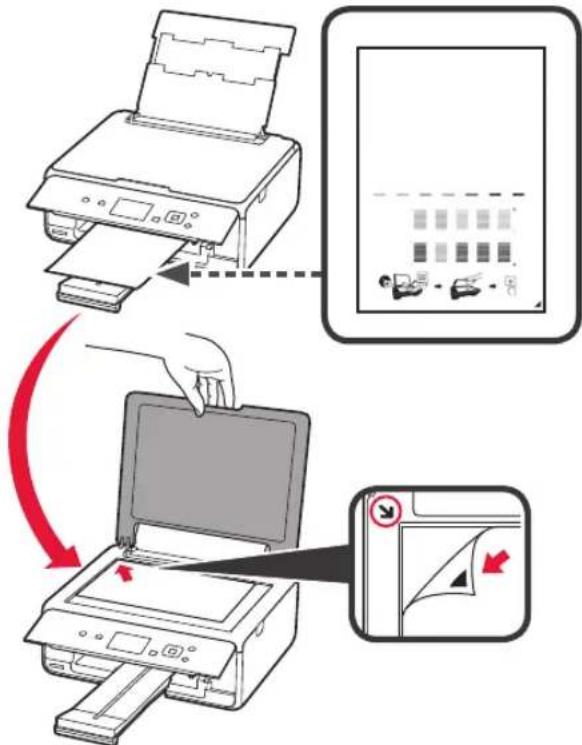

7 Nachdem das Muster für die Druckkopfausrichtung gedrucht wurde, wahren Sie Ja (Yes) und drucken Sie auf die OK-Taste.
8 Befolgen Sie die Anweisungen auf dem Bildschirm, um das Muster auf die Auflagefläche aufzulegen.
9 Schlieben Sie die Vorlagenabdeckung und befolgen Sie dann die Anweisungen auf dem Bildschirm, um auf die OK-Taste zu tippen.
10 Wenn der folgende Bildschirm angezeigt wird, drucken Sie auf die OK-Taste.
Die Druckkopfausrichtung ist jetzt abgeschlossen.
Auswahleiner Druckeranschlussmethode
Die Verbindungsmethode hangt davon ab, wie Sie den Drucker verwenden. Wahlen Sie anhand der folgenden Tabelle eine Druckeranschlussmethode aus. In der folgenden Beschreibung werden Smartphones und Tablet-Geräte gesamthaft als Smartphones bezeichnet.
| Verwenden des Druckers bei Anschluss an ihren Computer oder Ihr Smartphone | Verwenden des Druckers ohne Anschluss weiterer Geräte |
| WLAN-Verbindung (Wireless LAN connection) | USB-Verbindung (USB connection) Nicht verbinden (Do not connect) |
| Anschluss des Druckers an ihren Computer oder Ihr Smartphone über einen Wireless Router | | |
| Direkter Anschluss des Druckers an ihren Computer oder Ihr Smartphone ohne einen Wireless Router * | USB-Kabel | |
| Verwenden Sie die Taste▲ oder▼, um Nicht verbinden (Do not connect) auf dem Auswahlbildschirm für die Verbindungsmethode auszuwahlen, und drücken Sie danach die Taste OK. Die Einrichtung ist jetzt abgeschlossen. |
- Sie können Ihr Smartphone möglicherweise nicht drahtlos mit dem Internet verbinden, während Sie den Drucker direkt mit dem Smartphone verbinden. In diesen Fall werden Ich den abhängig von ihrer Vertrag mit ihrer Internetanbieter möglicherweise Gebühren berechnet.
- Es können bis zu 5 Geräte über eine WLAN-Verbindung direkt mit dem Drucker verbunden werden.
1 Wahlen Sie eine Druckeranschlussmethode aus, und drucken Sie auf die OK-Taste.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit der Einrichtung fortzufahren.
Benutzer, die USB-Verbindung (USB connection) auswahlen: Schlieben Sie kein USB-Kabel an, bevor Sie dazu aufgefordert werden.
2 Wenn der folgende Bildschirm angezeigt wird, fahren Sie auf der{nachsten Seite fort.
BeiAuswahlvonWLAN-Verbindung (Wireless LAN connection):
BeiAuswahlvonUSB-Verbindung (USB connection):
2. Herstellen einer Verbindung mit einem Computer und Smartphone/Tablet
Wenn Sie den Drucker sowohl mit Ihr dem Computer als auch mit Ihr Smartphone verbinden möchten, verbinden Sieihn zuerst mit dem Computer.
Wenn Sie den Drucker nur mit ihrem Smartphone verbinden möchten,lesen Sie ab „Herstellen einer Verbindung mit einem Smartphone" auf Seite 6 weiter.
Herstellen einer Verbindung mit einem Computer
Für jeder Computer muss die Verbindung eingerichtet werden.
Fahren Sie mit der Einrichtung für jeder Computer ab Schritt 1 fort.
Im Folgenden werden die Verfahren für Windows und Mac OS beschreiben.
Wenn Sie einen Computer mit einem anderen Betriebssystem als Windows oder Mac OS verwenden, z. B. Chrome OS, rufen Sie "http://canon.com/ijsetup" auf und befolgen Sie die Anweisungen auf der Canon-Website, um ihren Computer einzurichten.
1 Wahlen Sie einen der folgenden Schritte A der, B um die Setup-Datei auszufahren.
A MacOS Windows
Aufrufen der Canon-Website
Besuchen Sie die unter genannte Canon-Website und klichen Sie auf Einrichten.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit der Einrichtung fortzufahren.
2 Wenn der folgende Bildschirm angezeigt wird, klichen Sie auf Herunterlagen.
3 Führn Sie die heruntergeladene Datei aus.
BWindows
Verwendend der Installations-CD
Legen Sie die Installations-CD in ihren Computer ein.
Bei Verwendung von Windows 10, Windows 8.1 oder Windows 8:
Klicken Sie auf der Taskleiste auf oder Datei-Explorer (File Explorer).
3 Wahlen Sie links im geöffnen Fenster Dieser PC (This PC) oder Computer aus.
Doppelklicken Sie rechts im Fenster auf das CD-ROM-Symbol.
- Sobald die Inhalte der CD-ROM angezeigt werden, doppelklichen Sie auf MSETUP4.EXE.

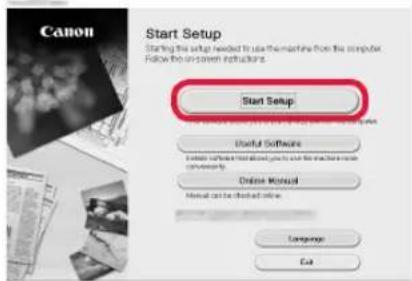

2 Klichen Sie auf Setup starten (Start Setup).
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit der Einrichtung fortzufahren.
Sie konnen Ihr Smartphone während dieser Schritte einrichten.
Klicken Sie auf dem folgenden Bildschirm auf Anweisungen (Instructions), um mit der Einrichtung Ihr's Smartphones fortzufahren.
- Abhängig von ihren Einstellungen wird der obige Bildschirm möglicherweise nicht angezeigt. Lesen Sie in dieser Fall ab „Herstellen einer Verbindung mit einem Smartphone" auf Seite 6 weiter, wenn die Verbindung mit ihrem Computer hergestellt wurde.
3 Wenn der folgende Bildschirm angezeigt wird, klichen Sie auf Beenden (Exit).
Die Verbindung mit Ihrem Computer ist jetzt hergestellt. Sie konnen jetzt über ihren Computer drucken.
Herstellen einer Verbindung mit einem Smartphone
- Aktivieren Sie auf Ihr手機 Smartphone Wi-Fi.
- Wenn Sie einen Wireless Router besitzen, stellen Sie eine Verbindung zwischen Ihr Smartphone zum Wireless Router her.
- Hinweise zu den Vorgehensweisen erhalten Sie in den Handbuchern Ihres Smartphones und des Wireless Routers, oder wenden Sie sich an die Hersteller.
1 Installieren Sie die Anwendungssoftware Canon PRINT Inkjet/SELPHY auf Ihrhsmrachphone.
iOS :Suchen Sie „Canon PRINT" in App Store. Android :Suchen Sie „Canon PRINT" in Google Play.
Sie können auch auf die Canon-Website zugreifen, indem Sie den QR-Code scannen.
2 Überprüfen Sie die Anzeige auf dem Drucker.
Wenn 10 Minuten lang kein Vorgang ausgeführrt wird, schaltet sich der Bildschirm aus. Drücken Sie eine Taste am Bedienfeld (außer der Taste EIN (ON)), um den Bildschirm anzuzeigen.
- Wenn der folgende Bildschirm angezeigt wird: Prufen Sie das Symbol unter links und fahren Sie dann bei A oder Brt.
Das folgende Symbol wird angezeigt. (Der Drucker ist mit einem Netzwerk verbunden.)
Wenn der folgende Bildschirm angezeigt wird:
Fahren Sie bei B fort.
Nein (Fahren Sie bei fort.)
Wenn angezeigt wird, ist eine Kommunikation des Druckers über eine WLAN-Verbindung nicht möglich. Um weitere Informationen zu erhalten, rufen Sie „http://canon.com/ijsetup" auf und sehen Sie sich Häufig gestellte Fragen an.
iOS
Android
Tippen Sie auf die installierte Anwendungssoftware.
Befolgen Sie die Anweisungen auf dem Bildschirm, um den Drucker zu registrieren.
Stellen Sie sicher, dass der folgende Bildschirm angezeigt wird.
Die Verbindung mit Ihr Smartphone ist jetzt hergestellt. Sie können jetzt über Ihr Smartphone drucken.
Legen Sie Fotopapier ein, um Fotos zu drucken. Lesen Sie ab „Einlagen von Fotopapier" auf Seite 8 weiter.
Die unten aufgeführten Verfahren untersenden sich auf iOS und Android. Wahlen Sie Ihr Betriebssystem aus und fahren Sie bei den entsprechenden Verfahren fort.
iOS
Tippen Sie auf dem HOME-Bildschirm auf Einstellungen (Settings) und anschließend unter Wi-Fi-Einstellungen auf Canon_ij_XXXX.
Wenn Canon_ij_XXXX in der listened nicht angezeigt wird,lesen Sie weitere Informationen zum Betrieb des Druckers unter „Vorbereitung des Druckers" unter und wiederholen Sie dann Schritt ①.
Tippen Sie auf die installierte Anwendungssoftware.
Befolgen Sie die Anweisungen auf dem Bildschirm, um den Drucker zu registrieren.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit der Einrichtung fortzufahren. Bei Auswahl von Verb.methode Autom. Auswahl (empfohlen) (Auto Select Conn. Method (recommended)) auf dem Auswahlbildschirm für die Verbindungsmethode wird die entsprechende Verbindungsmethode abhängig von ihrer Umgebung automatisch ausgewählt.
4 Stellen Sie sicher, dass der folgende Bildschirm angezeigt wird.
Die Verbindung mit Ihr Smartphone ist jetzt hergestellt. Sie können jetzt über Ihr Smartphone drucken.
Legen Sie Fotopapier ein, um Fotos zu drucken. Lesen Sie ab „Einlegen von Fotopapier" auf Seite 8 weiter.
Vorbereitung des Druckers
1 Drucken Sie die Taste HOME am Drucker.
2 Verwenden Sie die Schaltfläche , , oder , um das Symbol unter links auf dem HOME-Bildschirm auszuwahlen, und drücken Sie dann die Schaltfläche OK.
2
Android
Tippen Sie auf die installierte Anwendungssoftware.
Befolgen Sie die Anweisungen auf dem Bildschirm, um den Drucker zu registrieren.
Wird die Meldung „Es ist kein Drucker registriert. Druckereinrichtung ausführten? (Printer is not registered. Perform printer setup?)“ wird nicht angezeigt,lesen Sie unterstehend weitere Informationen zum Betrieb des Druckers unter „Vorbereitung des Druckers“, und warten Sie dann, bis eine Meldung angezeigt wird.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit der Einrichtung fortzufahren. Die entsprechende Verbindungsmethode wird abhängig von Ihrer Umgebung ausgewählt.
3 Stellen Sie sicher, dass der folgende Bildschirm angezeigt wird.
3 Verwenden Sie die Taste oder um Ja (Yes) oder Nein (No) auszuwahlen, und dann auf die Schaltfläche OK.
4 Verwenden Sie die Taste ▲ oder ▼, um LAN-Einstell. (LAN settings) > WLAN (Wireless LAN) > WLAN-Einrichtung (Wireless LAN setup) > Einfache Drahtlos-Verb. (Easy wireless connect) in Reihenfolge auszuwahlen, und drucken Sie dann auf die Taste OK.
5 Verwenden Sie die Taste oder um Ja (Yes) auszuwahlen, und drücken Sie dann auf die Taste OK.
6 Kehren Sie zum Betrieb Ihr's Smartphones darüber.
Einlagen von Fotopapier

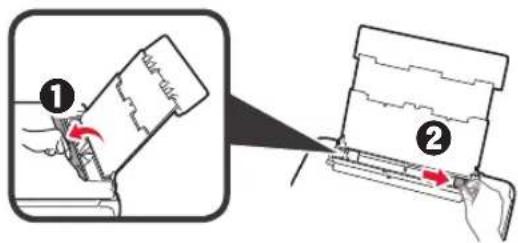

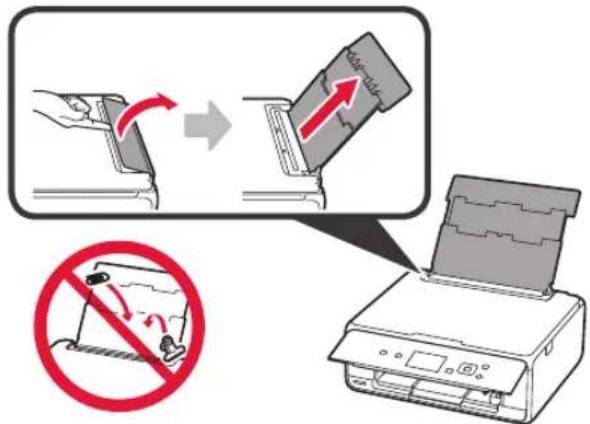

1 Offnen Sie die Abdeckung des hinteren Fachs undziehen Sie die Papierstütze hereaus.
2 ① Offnen Sie die Abdeckung für den Einzugsschacht.
2 Schieben Sie die rechte Papierführung an das Ende.
3 Legen Sie mehrere Blätter Fotopapier mit der bedruckbaren Seite nach oben ein.
2 Verschieben Sie die rechte Papierführung, um sie an der Seite des Papierstapels auszurichten.
4 Schließen Sie die Abdeckung für den Einzugsschacht. Lesen Sie die Meldung auf dem Bildschirm des Druckers und registrieren Sie die Informationen des eingelegten Papiers.

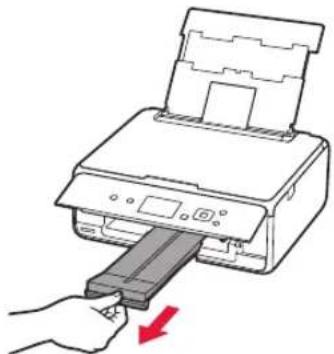

5 Ziehen Sie das Papierausgabefach hersa.
Ausdrucken von auf Speicherkarte gespeicherten Fotos
Sie konnen mit einfachen Vorgängen Fotos ausdrucken, die auf einer Speicherkarte gespeichert wurden.
1 Stellen Sie sicher, dass der Drucker eingeschaltet ist.
2 Legen Sie mehrere Blätter Fotopapier ein.

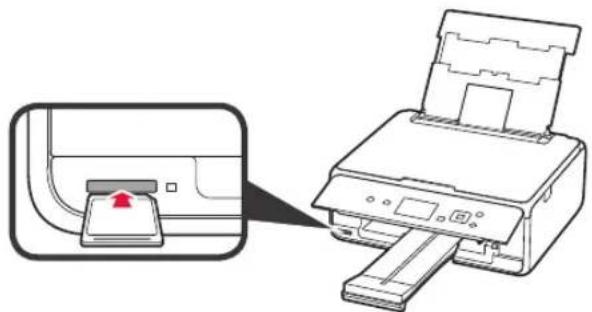

3 Setzen Sie die Speicherkarte in den Kartensteckplatz ein.
4 Wahlen Sie die Fotos aus, die Sie ausdrucken möchten.
5 Drucken Sie die Taste Start. Der Drucker startet den Druckvorgang.
