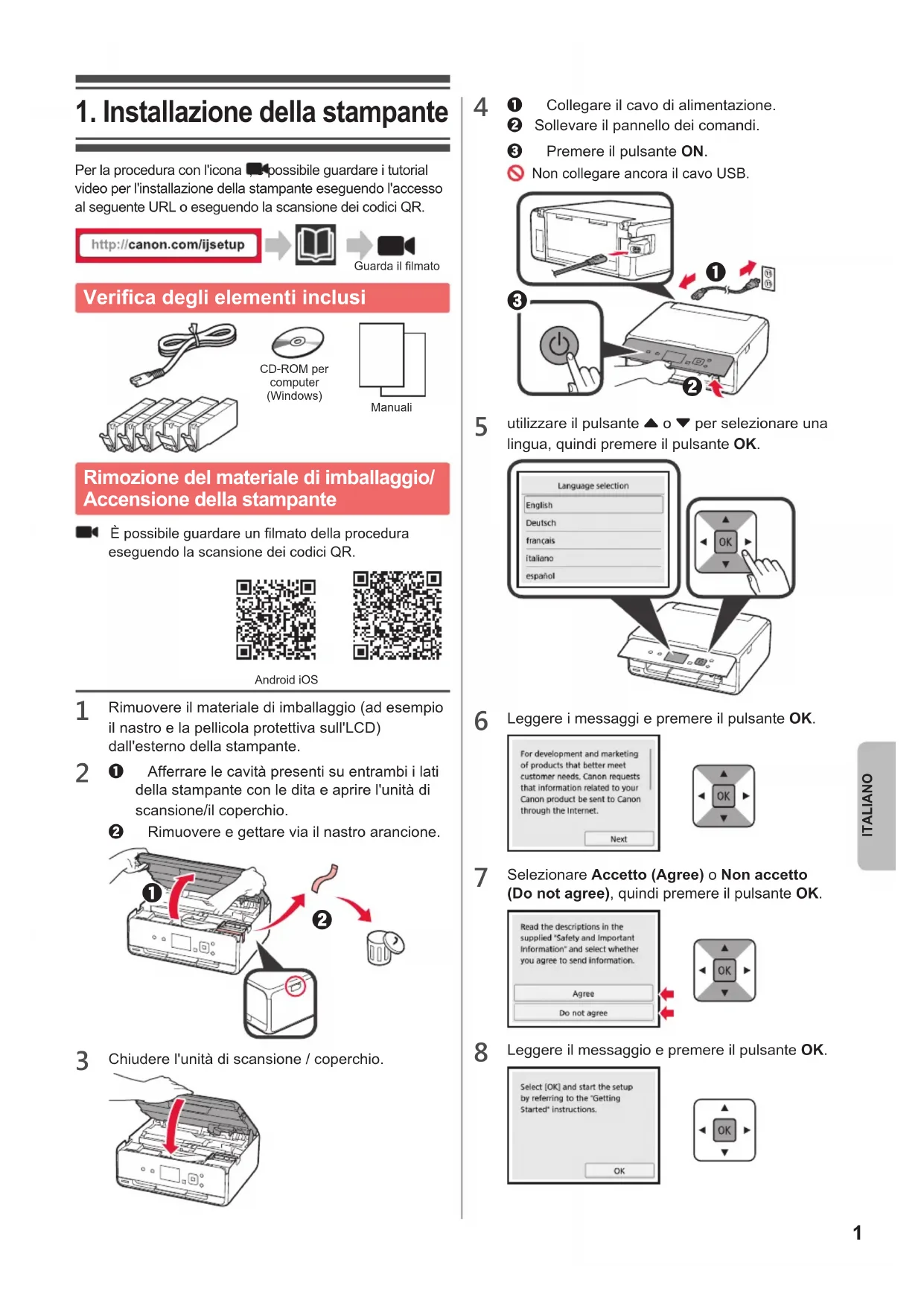

1. Installazione della stampante

Per la procedura con l'icona , è possibile guardare i tutorial video per l'installazione della stampante eseguendo l'accesso al seguente URL o eseguendo la scansione dei codici QR. Guarda il lmato Verica degli elementi inclusi CD-ROM per computer (Windows)Manuali Rimozione del materiale di imballaggio/ Accensione della stampante È possibile guardare un lmato della procedura eseguendo la scansione dei codici QR. Android iOS

Rimuovere il materiale di imballaggio (ad esempio il nastro e la pellicola protettiva sull'LCD) dall'esterno della stampante.

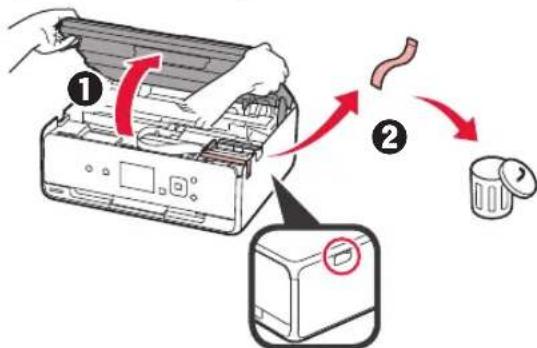

aAfferrare le cavità presenti su entrambi i lati della stampante con le dita e aprire l'unità di scansione/il coperchio. bRimuovere e gettare via il nastro arancione.

Chiudere l'unità di scansione / coperchio.

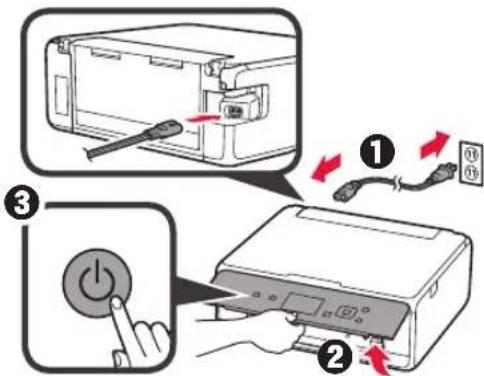

aCollegare il cavo di alimentazione. bSollevare il pannello dei comandi. cPremere il pulsante ON. Non collegare ancora il cavo USB.

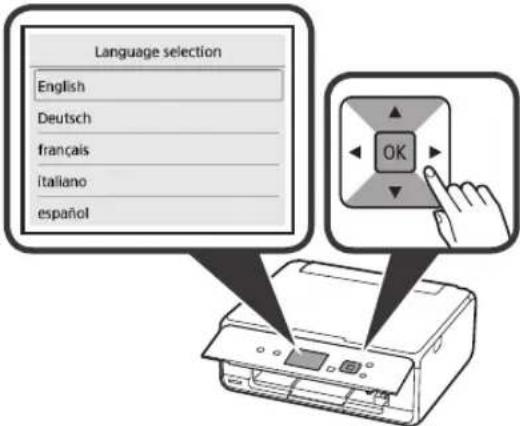

utilizzare il pulsante { o } per selezionare una lingua, quindi premere il pulsante OK.

Leggere i messaggi e premere il pulsante OK.

Selezionare Accetto (Agree) o Non accetto (Do not agree), quindi premere il pulsante OK.

Leggere il messaggio e premere il pulsante OK.2 Installazione del serbatoio d'inchiostro È possibile guardare un lmato della procedura eseguendo la scansione dei codici QR. Android iOS

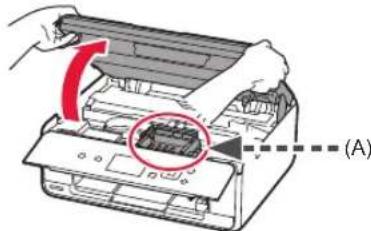

Aprire l'unità di scansione/il coperchio. Non toccare il supporto della testina di stampa (A) nché non si ferma. (A)

aRimuovere il nastro arancione. bRimuovere l'involucro di protezione.

Rimuovere completamente il nastro arancione.

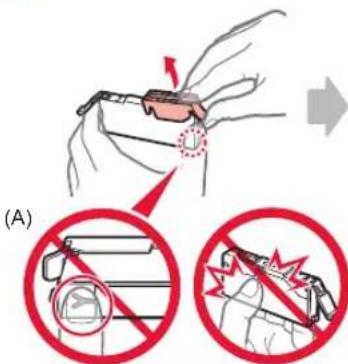

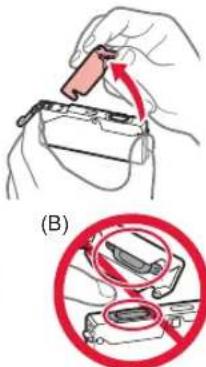

Afferrare il coperchietto arancione con il dito per rimuoverlo DELICATAMENTE. (A) Non premere i due lati del serbatoio d'inchiostro quando il foro dell'aria a forma di Y è bloccato. (B) Non toccare. (A) (B)

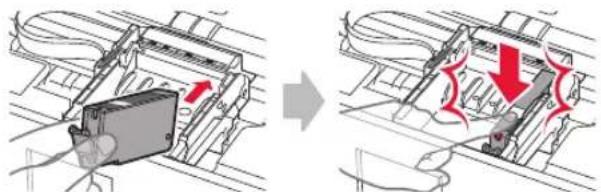

Inserire il serbatoio d'inchiostro nel supporto della testina di stampa e spingerlo fermamente nché non scatta in posizione. Dopo che la spia si è accesa, installare il successivo serbatoio d'inchiostro.

Vericare che tutte le spie siano accese.

Chiudere l'unità di scansione / coperchio. Se viene visualizzato un messaggio di errore, assicurarsi che i serbatoi d'inchiostro siano installati correttamente. Caricamento della carta / Allineamento della testina di stampa È possibile guardare un lmato della procedura eseguendo la scansione dei codici QR. Android iOS Per ottenere i migliori risultati, stampare un motivo per l'allineamento della testina di stampa ed eseguirne la scansione.

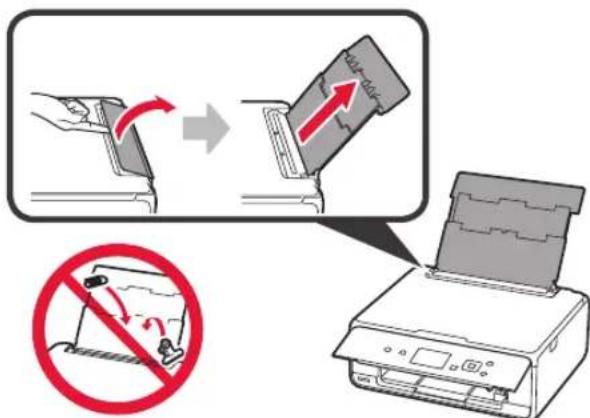

Aprire il coperchio del vassoio posteriore ed estrarre il supporto per la carta.3 ITALIANO

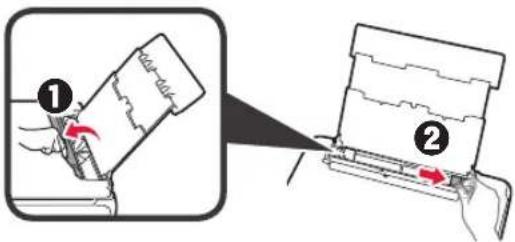

aAprire il coperchio dell'alimentatore manuale. bFar scorrere la guida della carta di destra no all'estremità.

aCaricare diversi fogli di carta normale con il lato di stampa rivolto verso l'alto. bFar scorrere la guida della carta di destra per allinearla con il lato della pila di carta.

Chiudere il coperchio dell'alimentatore manuale.

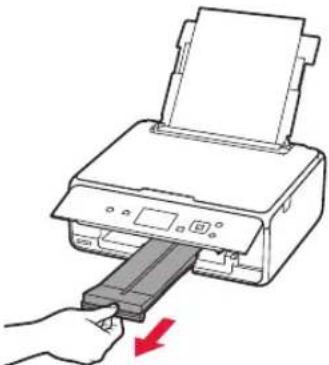

Estrarre il vassoio di uscita della carta.

Utilizzare il pulsante [ o ] per selezionare OK, quindi premere il pulsante OK.

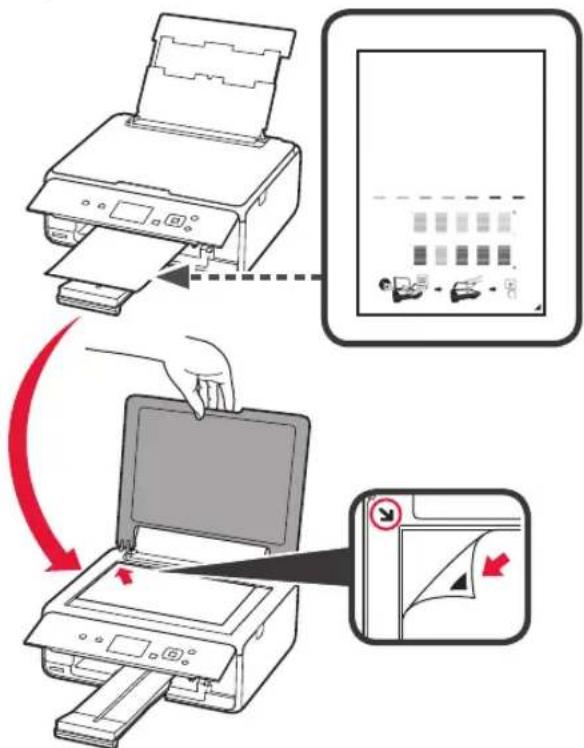

Quando il motivo per l'allineamento della testina di stampa viene stampato, selezionare Sì (Yes) e premere il pulsante OK.

Seguire le istruzioni a video per caricare il motivo sul piano di lettura in vetro.

Chiudere il coperchio dei documenti, quindi seguire le istruzioni a video per premere il pulsante OK.

Se viene visualizzata la seguente schermata, premere il pulsante OK. L'allineamento della testina di stampa è ora completato.4 Selezione di un metodo di connessione della stampante Il metodo di connessione varia in base al modo in cui si utilizza la stampante. Selezionare un metodo di connessione della stampante facendo riferimento alla tabella riportata di seguito. Nella seguente descrizione, i dispositivi smartphone e tablet sono indicati collettivamente come smartphone. Utilizzo della stampante con il computer o lo smartphone connesso Utilizzo della stampante senza collegarla ad altri dispositivi Connessione LAN wireless (Wireless LAN connection) Connessione USB (USB connection) Non connettere (Do not connect) Connessione della stampante al computer o allo smartphone tramite un router wireless router Connessione della stampante al computer o allo smartphone direttamente senza un router wireless * cavo USB Utilizzare il pulsante { o } per selezionare Non connettere (Do not connect) nella schermata di selezione del metodo di connessione, quindi premere il pulsante OK. L'impostazione è ora completata.

• Potrebbe non essere possibile connettere lo smartphone a Internet in modalità wireless mentre la stampante è connessa direttamente allo smartphone. In tal caso, a seconda del contratto stipulato con il fornitore di servizi potrebbe essere addebitato un costo.* È possibile connettere un massimo di 5 periferiche alla stampante direttamente tramite connessione LAN wireless.

Selezionare il metodo di connessione della stampante, quindi premere il pulsante OK. Seguire le istruzioni a video per procedere con l'impostazione. Per gli utenti che selezionano Connessione USB (USB connection): Non collegare un cavo USB nché non viene richiesto di farlo.

Se viene visualizzata la seguente schermata, procedere alla pagina successiva. ■ Se si seleziona Connessione LAN wireless (Wireless LAN connection): ■ Se si seleziona Connessione USB (USB connection):5 ITALIANO Connessione tramite computer È necessario impostare la connessione per ciascun computer. Procedere con l'impostazione dal passo 1 per ciascun computer. Di seguito sono descritte le procedure per Windows e Mac OS. Se si utilizza un computer diverso da Windows o Mac OS come Chrome OS, accedere a "http://canon.com/ijsetup", quindi seguire le istruzioni sul sito Web di Canon per congurare il computer.

Selezionare uno dei seguenti passaggi o per avviare il le di congurazione. Accesso al sito Web di CanonaVisitare il sito Web di Canon riportato di seguito e fare clic su Impostazione.Seguire le istruzioni a video per procedere con l'impostazione. bSe viene visualizzata questa schermata, fare clic su Scarica. cAvviare il le scaricato. Utilizzo del CD di impostazioneaInserire il CD di impostazione nel computer.Quando si utilizza Windows 10, Windows 8.1 o Windows 8: bFare clic su o File Explorer sulla barra delle applicazioni. cSelezionare Questo PC (This PC) o Computer sul lato sinistro della nestra visualizzata.dFare doppio clic sull'icona del CD-ROM sul lato destro della nestra. * Se viene visualizzato il contenuto del CD-ROM, fare doppio clic su MSETUP4.EXE.

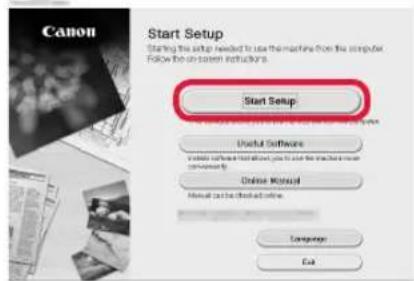

Fare clic su Avvia impostazione (Start Setup). Seguire le istruzioni a video per procedere con l'impostazione.È possibile impostare lo smartphone a metà della procedura.Nella seguente schermata fare clic su Istruzioni (Instructions) per procedere con l'impostazione dello smartphone.* A seconda delle impostazioni, la schermata sopra potrebbe non essere visualizzata. In tal caso, fare riferimento alla sezione "Connessione tramite smartphone" a pagina 6 dopo aver completato la connessione al computer.

Se viene visualizzata questa schermata, fare clic su Esci (Exit). La connessione con il computer è ora completata. È possibile stampare dal computer.

2. Connessione con computer e smartphone/tablet

Se si intende connettere la stampante sia al computer che allo smartphone, connetterla innanzitutto al computer. Per connettere la stampante solo allo smartphone, fare riferimento alla sezione "Connessione tramite smartphone" a pagina 6.6 Connessione tramite smartphone È necessario impostare la connessione per ogni smartphone. Procedere con l'impostazione dal passo 1 per ciascuno smartphone. Preparazione

• Attivare il Wi-Fi sullo smartphone.

• Se si dispone di un router wireless, connettere lo smartphone al router wireless.

• Per informazioni sul funzionamento, fare riferimento ai manuali dello smartphone e del router wireless o contattare i rispettivi produttori.

Installare il software dell'applicazione Canon PRINT Inkjet/SELPHY nello smartphone. : cercare "Canon PRINT" in App Store. : cercare "Canon PRINT" in Google Play. In alternativa, accedere al sito Web di Canon eseguendo la scansione del codice QR.

Controllare il display sulla stampante. Lo schermo si spegne quando non viene eseguita alcuna operazione per 10 minuti. Premere uno dei pulsanti sul pannello dei comandi (tranne il pulsante ON) per visualizzare lo schermo. ■ Se viene visualizzata la seguente schermata: Controllare l'icona in basso a sinistra e procedere con o . Se viene visualizzato , la stampante non può comunicare tramite connessione LAN wireless. Per informazioni dettagliate, accedere a "http://canon.com/ijsetup" e vedere Domande frequenti. ■ Se viene visualizzata la seguente schermata: Procedere con

Viene visualizzata la seguente icona. (La stampante è connessa a una rete.) aToccare il software dell'applicazione installata. bSeguire le istruzioni a video per registrare la stampante. cAccertarsi che venga visualizzata la schermata seguente. La connessione con lo smartphone è ora completata. È possibile stampare dallo smartphone. Per stampare foto, caricare carta fotograca. Fare riferimento alla sezione "Caricamento di carta fotograca" a pagina 8.7 ITALIANO Le procedure riportate di seguito variano a seconda se il sistema operativo è iOS o Android. Selezionare il sistema operativo in uso e continuare con la procedura appropriata. aToccare Impostazioni (Settings) nella schermata HOME, quindi toccare Canon_ij_XXXX nelle impostazioni Wi-Fi. Se Canon_ij_XXXX non appare nell'elenco, vedere "Preparazione della stampante" di seguito per utilizzare la stampante e ripetere il passo a. bToccare il software dell'applicazione installata. cSeguire le istruzioni a video per registrare la stampante. Seguire le istruzioni a video per procedere con l'impostazione. Se si seleziona Selez. auto. met. di conn. (consigliata) (Auto Select Conn. Method (recommended)) nella schermata di selezione del metodo di connessione, il metodo di connessione appropriato viene selezionato automaticamente a seconda dell'ambiente. dAccertarsi che venga visualizzata la schermata seguente. aToccare il software dell'applicazione installata. bSeguire le istruzioni a video per registrare la stampante. Se un messaggio indicante "Stampante non registrata. Eseguire l'impostazione stampante? (Printer is not registered. Perform printer setup?)" non viene visualizzato, vedere "Preparazione della stampante" di seguito per utilizzare la stampante e attendere nché non viene visualizzato un messaggio. Seguire le istruzioni a video per procedere con l'impostazione. Il metodo di connessione appropriato viene selezionato in base al proprio ambiente operativo. cAccertarsi che venga visualizzata la schermata seguente. Preparazione della stampante La connessione con lo smartphone è ora completata. È possibile stampare dallo smartphone. Per stampare foto, caricare carta fotograca. Fare riferimento alla sezione "Caricamento di carta fotograca" a pagina 8. aPremere il pulsante HOME sulla stampante. bUtilizzare il pulsante {, }, [ o ] per selezionare l'icona nella parte inferiore sinistra della schermata HOME, quindi premere il pulsante OK.

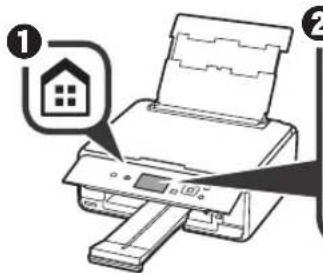

cUtilizzare il pulsante [ o ] per selezionare Sì (Yes) o No, quindi premere il pulsante OK. dUtilizzare il pulsante { o } per selezionare Impostaz. LAN (LAN settings) > LAN wireless (Wireless LAN) > Impostazione LAN wireless (Wireless LAN setup) > Connessione w.less facile (Easy wireless connect) in ordine, quindi premere il pulsante OK. eUtilizzare il pulsante [ o ] per selezionare Sì (Yes), quindi premere il pulsante OK. fRiprendere le operazioni sullo smartphone.8

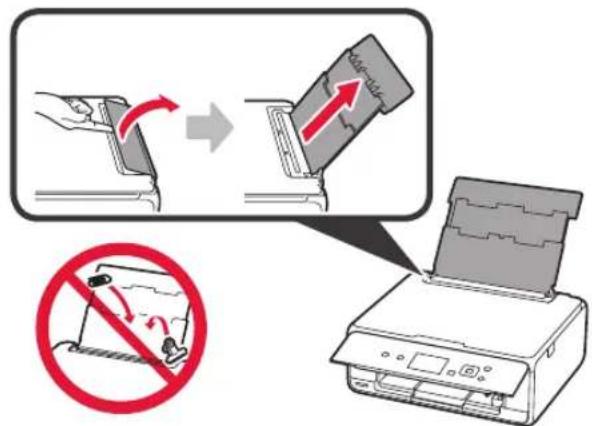

Aprire il coperchio del vassoio posteriore ed estrarre il supporto per la carta.

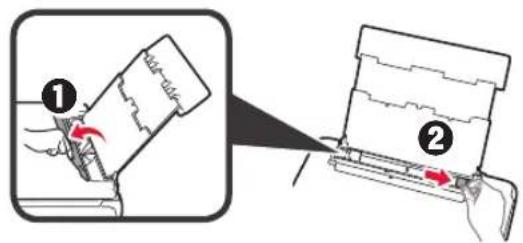

aAprire il coperchio dell'alimentatore manuale. bFar scorrere la guida della carta di destra no all'estremità.

aCaricare diversi fogli di carta fotograca con il lato di stampa rivolto verso l'alto. bFar scorrere la guida della carta di destra per allinearla con il lato della pila di carta.

Chiudere il coperchio dell'alimentatore manuale. Leggere il messaggio sullo schermo della stampante e registrare le informazioni della carta caricata.

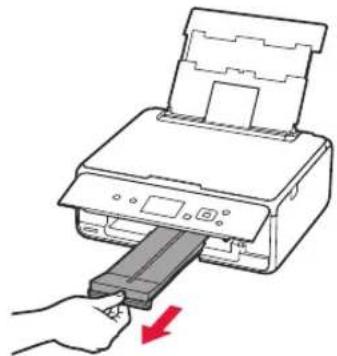

Estrarre il vassoio di uscita della carta. Caricamento di carta fotograca

Assicurarsi che la stampante sia accesa.

Caricare diversi fogli di carta fotograca.

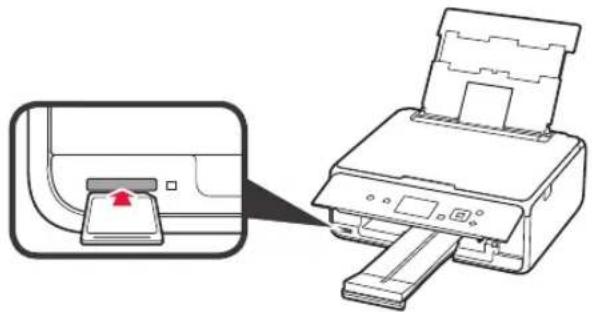

Inserire la scheda di memoria nello slot della scheda.

Selezionare le foto da stampare.

Premere il pulsante Avvio (Start). La stampante inizia a stampare. Stampa di foto salvate su una scheda di memoria È possibile stampare facilmente foto salvate su una scheda di memoria.1 PORTUGUÊS
