Tulostustekniikka	Lämpömustevesisuihkuväritulostus
Suurin tulostusresoluutio	4 800 x 1 200 dpi
Tulostuspään suuttimet	4 096 suutinta (1 024 pigmenttimusta + 3 x 512 värit)
Mustavalkotulostusnopeus	12,6 sivua/min (luonnos, A4)
Väritulostusnopeus	9 sivua/min (luonnos, A4)
Reunaton tulostus	Kyllä, enimmäisleveys 216 mm
Takaosan paperikasetin kapasiteetti	100 arkkia (tavallinen A4-paperi, 64-105 g/m²)
Tuetut paperikoot	A4, 10 x 15 cm, kirjekuoret ja valokuvakoot
Optinen skannausresoluutio	1 200 x 2 400 dpi
Skannauksen koko	A4 / Kirje
Kopiointi	Jopa 99 kopiota, 9 intensiteettitasoa
Yhteydet	USB Hi-Speed + Wi-Fi IEEE 802.11 b/g/n
Wi-Fi-turvallisuus	WEP, WPA-PSK, WPA2-PSK, WPS
Mobiiliyhteensopivuus	AirPrint, Canon PRINT Inkjet, PIXMA Cloud Link
Mustekasetit	PGI-570 (pigmenttimusta) + CLI-571 BK/C/M/Y (väri)
Mitat (L x S x K)	372 x 315 x 126 mm
Paino	5,5 kg (päällä ja kaseteilla)
Virtalähde	100-240 V AC, 50/60 Hz
Kulutus tulostettaessa	12 W
Valmiustilan kulutus	0,8 W

Usein kysytyt kysymykset - Pixma TS5000 CANON

Kuinka yhdistää Canon Pixma TS5000 Wi-Fi-verkkoon?

Paina tulostimen Wi-Fi-painiketta ja sitten WPS-painiketta reitittimessäsi 2 minuutin kuluessa: yhteys muodostuu automaattisesti. Voit myös käyttää Canon PRINT Inkjet -sovellusta ohjattuun asennukseen älypuhelimellasi tai tabletillasi.

Mitä mustepatruunoita Pixma TS5000 käyttää?

TS5000 käyttää kahta tyyppiä mustepatruunoita: PGI-570 (pigmenttimusta, ihanteellinen teksteille) ja CLI-571, joita on saatavana mustana, syaanina, magentana ja keltaisena (väriainemuste valokuville). Suurkapasiteettiset XL-versiot ovat saatavilla sivukohtaisen kustannuksen alentamiseksi.

Tulosteissani näkyy viivoja. Mitä tehdä?

Käynnistä pään puhdistus ohjainohjelmiston huoltovalikosta tai ohjauspaneelista. Jos viivat jatkuvat kahden puhdistuksen jälkeen, suorita perusteellinen puhdistus ja tulosta tarkistuskuvio tuloksen tarkistamiseksi.

Kuinka tulostaa reunukseton tuloste TS5000:lla?

Merkitse tulostinohjaimessa vaihtoehto Reunukseton ja valitse yhteensopiva koko (10 x 15 cm, A4, jne.). Käytä sopivaa Canon-valokuvapaperia. Maksimileveys reunuksettomalle tulostukselle on 216 mm.

Kuinka skannata asiakirja Canon Pixma TS5000:lla?

Aseta asiakirja kasvopuoli alaspäin skannerin lasille. Avaa IJ Scan Utility -sovellus tietokoneellasi, valitse tyyppi (Asiakirja, Valokuva, jne.) ja aloita skannaus. Optimaalinen tarkkuus on enintään 1 200 x 2 400 dpi.

Voinko tulostaa iPhonesta tai Android-tabletista?

Kyllä. TS5000 on yhteensopiva AirPrint:n (iPhone, iPad), Canon PRINT Inkjet:n (Android ja iOS) ja PIXMA Cloud Link:n kanssa. Laitteesi on vain liitettävä samaan Wi-Fi-verkkoon kuin tulostin.

Paperi tukkeutuu tai liukuu sisään. Mitä tehdä?

Ilmaa paperit ennen kuin asetat ne taka-alustaan äläkä ylitä 100 arkkia tavallista paperia (64–105 g/m²). Säädä paperin ohjaimet kunnolla. Jos ongelma jatkuu, puhdista syöttörullat huoltovalikon kautta.

Voiko Pixma TS5000 tulostaa automaattisesti kaksipuolisesti?

Ei, TS5000 ei tue automaattista kaksipuolistulostusta. Voit tulostaa parittomat sivut, kääntää paperit manuaalisesti ja sitten tulostaa parilliset sivut ohjaimen kautta.

Kuinka nollata TS5000:n Wi-Fi-verkon asetukset?

Pidä pysäytyspainiketta painettuna noin 5 sekuntia, kunnes hälytysvalo vilkkuu. Vapauta: kaikki verkkoasetukset poistetaan. Voit sitten määrittää Wi-Fi-yhteyden uudelleen alusta alkaen.

Mikä on Canon Pixma TS5000:n tulostusnopeus?

Luonnostilassa tavalliselle A4-paperille TS5000 saavuttaa 12,6 sivua minuutissa mustavalkoisena ja 9 sivua minuutissa värillisenä. Korkearesoluutioiset valokuvatulosteet ovat luonnollisesti hitaampia.

Mikä on TS5000:n maksimiresoluutio tulostuksessa?

Maksimiresoluutio on 4 800 x 1 200 dpi, mikä takaa tarkkojen valokuvien ja hienojen tekstien toiston. Tulostuspäässä on yhteensä 4 096 suutinta.

Tulostin ei vastaa lainkaan. Kuinka nollata se?

Sammuta tulostin ja irrota virtakaapeli minuutin ajaksi. Kytke takaisin ja käynnistä. Jos ongelma jatkuu, tarkista, syttyykö virtavalo ja tutustu Canonin verkkokäsikirjan vianmääritysosioon.

KÄYTTÖOHJE Pixma TS5000 CANON

Napakolouohtot Tny Taivia

Eeeyxoc twv otoxeiw Tou nepiaaavovtai

CD-ROM yia uToAoyiOriTn (Windows)

Exyεipiδia

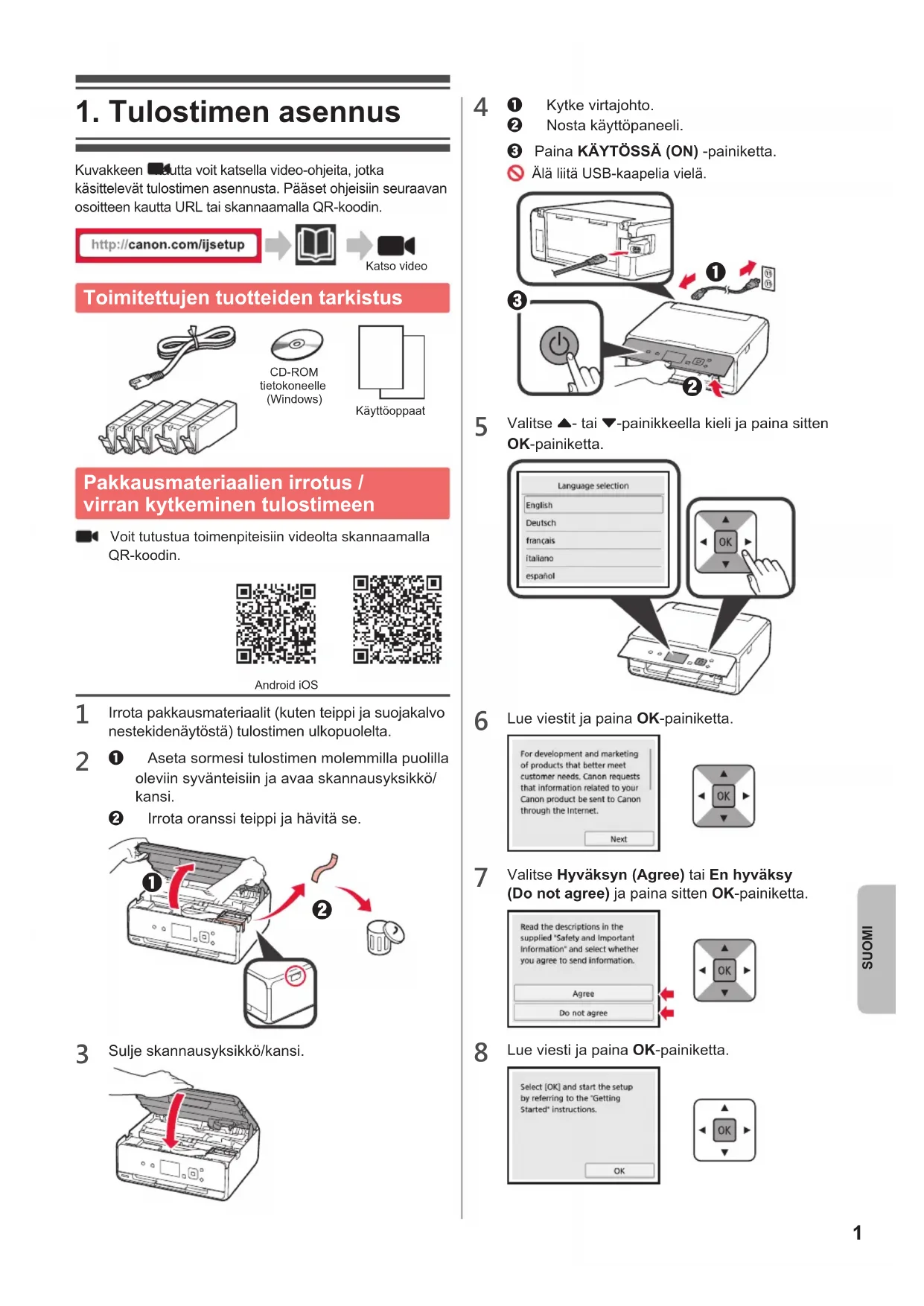

1. Tulostimen asennus

Kuvakkeen Kutta voit katsella video-ohjeita, jotka käsittelevät tulostimen asennusta. Päaset ohjeisiin seuraavan osoitteen kautta URL tai skannaamalla QR-koodin.

http://canon.com/ijsetup

Katso video

Toimitettujentuotteiden tarkistus

Käytlooppaat

Pakkaismateriaialien irrotus / virran kytkeminent tulostimeen

Voit tutustua toimenpiteisiin videolta skannaamalla QR-koodin.

Android iOS

1 Irrota pakkaismateriaialit (kuten teippi ja suojakalvo nestekidenaytosta) tulostimen ulkopuolelta.

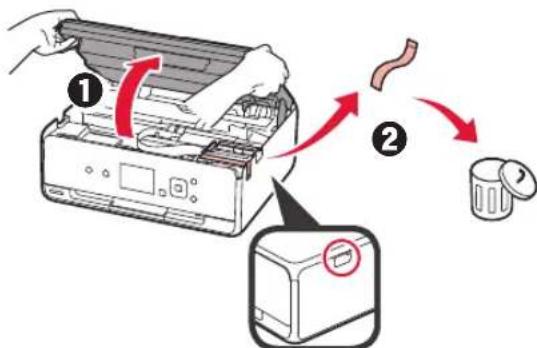

2 1 Aseta sormesi tulostimen molemmilla puolillaa oleviin syvanteisiin ja avaa skannausyksikkok/ kansi.
2 Irrota oranssi teippi ja havitta se.

3 Sulje skannausyksikkokansi.

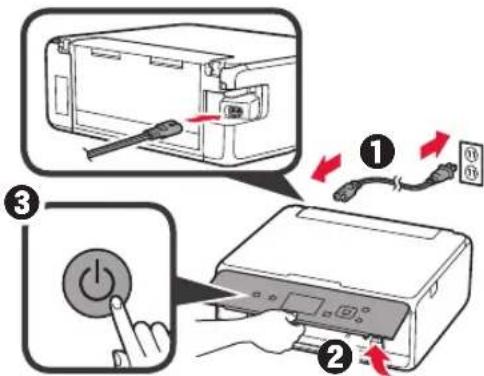

4 ① Kytke virtajohto.

Nosta käytöpaneeli.
3 Paina KAYTOSSA (ON)-painiketta.
Alä liià USB-kaapelia viëla.

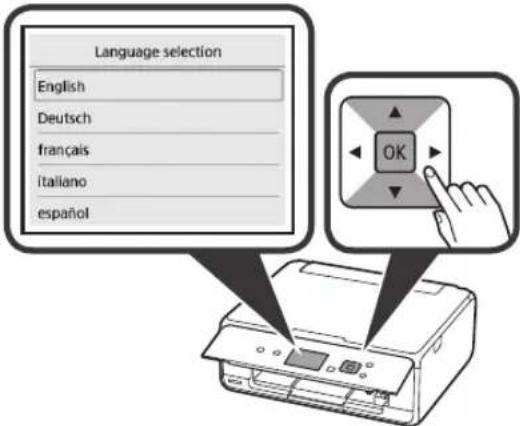

5 Valitse - tai -painikkeella kieli ja paina sitten OK-painiketta.

6 Lue viestit ja paina OK-painiketta.

7 Valitse Hyväksyn (Agree) tai En hyväksy (Do not agree) ja paina sitten OK-painiketta.

8 Lue viesti ja paina OK-painiketta.

Mustesällön asennus

Voit tutustua toimenpiteisiin videolta skannaamalla QR-koodin.

Android iOS

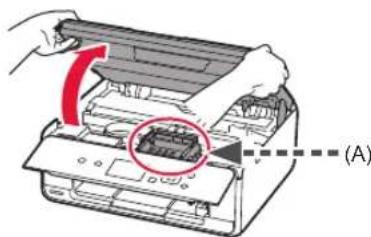

1 Avaa skannausyksikko/kansi.

Alä koske tulostuspän pidikkeeseen (A), enn nenkuin se pysahtyy.

2 Irrota oranssi teippi.

2 Irrota suojakelmu.

Irrota oranssi teippi kokonaan.

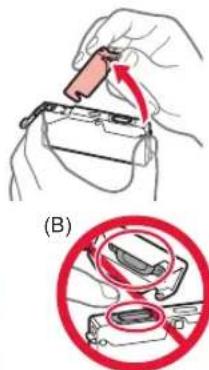

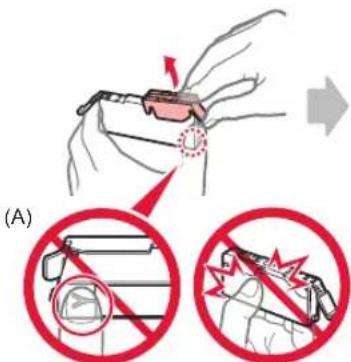

3 Ota sormilla kiinni oranssista suojuksesta ja irrotase VAROVASTI.

A) Alä paina mustesäilión molemmilta puolilata niin, etta Y-muotoinen ilmareikä tutkeutuu.
(B) Älä koske.

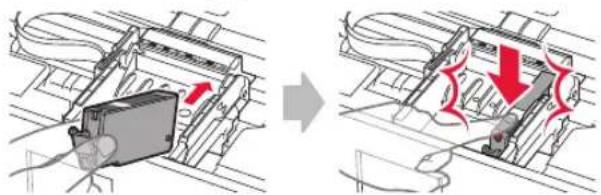

4 Aseta mustesaiio tulostuspaan pidikkeeseen ja paina sita alaspain kevyesti, kunnes se napsahtaa paikalleen. Kun merkkivalo sytty, asenna seuraava mustesaiio.

5 Tarkista, etta kaikki lamput palavat.

6 Sulje skannausyksikko/kansi.

Jos virheilmoitus tulee nakyviin, tarkista, etta mustesaiiot on asennettu oikein.

Paperin lisääminen / tulostuspään kohdistus

Voit tutustua toimenpiteisiin videolta skannaamalla QR-koodin.

Android iOS

Parempien tulostustulosten saavuttamiseksi tulosta kuvio tulostuspaan kohdistamiseksi ja skannaa se.

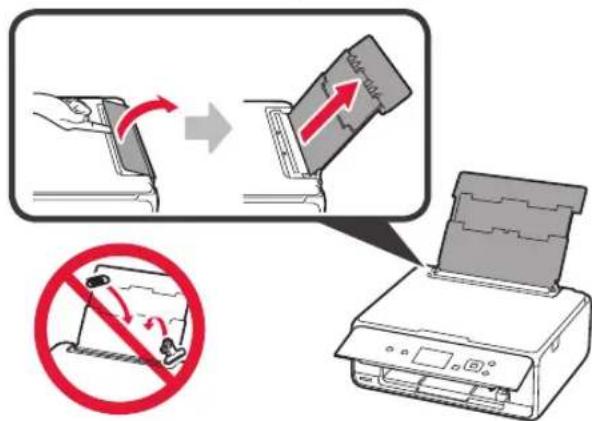

1 Avaa takalokeron kansi ja vedapaperituki ulos.

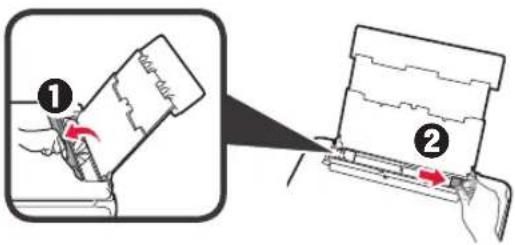

2 ① Avaa syöttöaukon kansi.

Liu'uta oikea paperiohjain reunaan.

3 ① Aseta useita arkkeja tavallista paperia tulostuspuoli yloispain.
Liu'uta oikeaa paperiohjainta niin, etta se asettuu paperipinon reunaa vasten.

4 Sulje syöttöaukon kansi.

5 Veda paperin luovutustaso esiin.

6 Valitse -tai -painikkeella OK ja paina sitten OK-painiketta.

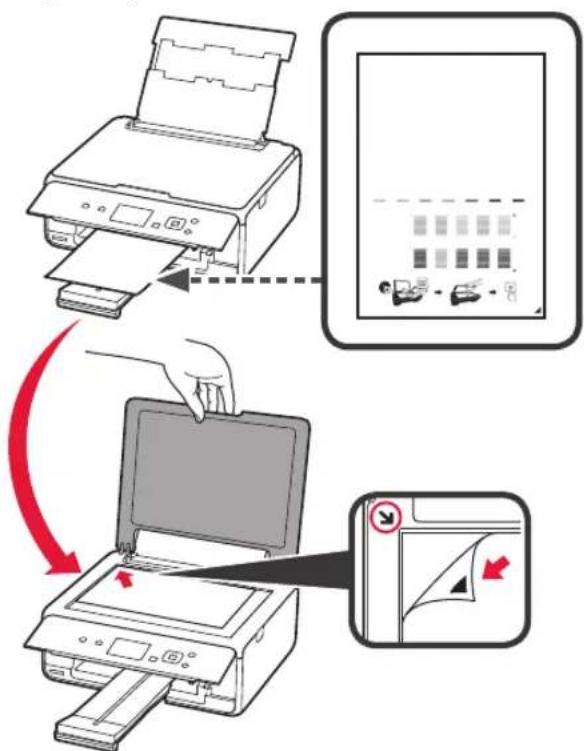

7 Kun kuvio tulostuspaan kohdistamiseksi on tulostettu, valitse Kylla (Yes) ja paina OK-painiketta.

8 Aseta kuvio tasolle noudattamalla naytossa nakyviia ohjeita.

9 Sulje asiakirjakansi ja noudata naytossa nakyviia ohjeita painaaksesi OK-painiketta.

10 Jos seuraava naytt to tulee nakyviin, paina OK painiketta.

Tulostuspaan kohdistus on nyt valmis.

Tulostimen yhteydenluontitavan valinta

Yhteydenluontitapa vaihtelee tulostimen käytötavan mukaan. Valitse tulostimen yhteydenluontitapa seuraavan taulukon mukaan. Seuraavassa kuvauktessa älypuhelimista ja tablet-laitteista käytetän yhdessä nimitystä alypuhelin.

Tulostimen käytö tietokone tai ölypuhelin yhdistetynä Tulostimen käytö ilman yhteyttä muihin laitteisiin
WLAN-yhteys (Wireless LAN connection)	USB-yhteys (USB connection) Älä yhd	istä (Do not connect)
Tulostimen yhdistäminen tietokoneeseen tai ölypuhelimeen langattoman reitittimen kautta	USB-kaapeli
Tulostimen yhdistäminen tietokoneeseen tai ölypuhelimeen suoraan ilman langatonta reitintä *		Valitse ▲- tai ▼-painikkeella yhteydenluontitavan valintanäytössä Älä yhdistä (Do not connect) ja paina sitten OK- painiketta. Asetus on nyt tehty.

• Et voi yhdistää älypuhelinta Internetin langattomasti, kun tulostin on yhdistettnä älypuhelimeen suoraan. Tassā tapauksessa palveluntarjoaja voi veloittaa sinulta sopimuksen mukaisen hinnan.
• Tulostimeen voi yhdistäenintään 5 laitetta suoraan WLAN-yhteydellä.

1 Valitse tulostimen yhteydenluontitapa ja paina sitten OK-painiketta.

Jatka asennusta noudattamalla naytossa nakyvia ohjeita.

Käytäjät, jotka valitsevat USB-yhteys (USB connection):
Alä liita USB-kaapelia, ennen kuin sinua pyydetaan.

2 Jos seuraava nayttu tulee nakyviin, jatka seuraavalta sivulta.

JosvalitsetWLAN-yhteys (Wireless LAN connection):

Jos valitset USB-yhteys (USB connection):

2. Yhdistäminen tietokoneeseen ja ölypuhelimeen/tablet-tietokoneeseen

Jos yhdistät tulostimen sekä tietakoneeseen etta älypuhelimeen, yhdista ensin tietakoneeseen. Jos yhdistät tulostimen myös älypuhelimeen, jatka kohdasta "Yhdistäminen älypuhelimeen" sivulla 6.

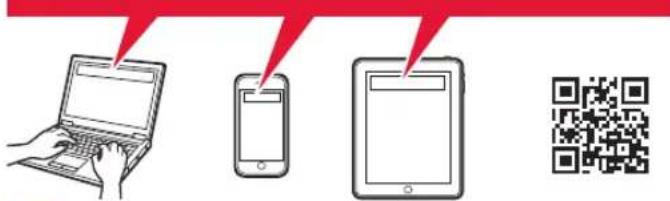

Yhdistäminen tietokoneeseen

Yhteys pitäa asettaa jokaiseen tietakoneeseen.
Jatka asetusta kohdasta 1 jokaiselle tietakonee

Seuraavassa kuvataan menetelmät Windows- ja Mac OS -ymparistöissä.

Jos kaytát muuta kuin Windows- tai Mac OS -tietokonetta (esimerkiki Chrome OS), avaa sivu "http://canon.com/ijsetup" ja aseta tietokoneesi Canon-sivuston ohjeiden mukaan.

1 Käynistä asetustiedosto valitsemalla joko vaiheet

A tai B

A MacOS Windows

Canon-sivustonavaaminen

Avaa alla nakyvā Canon-sivusto ja valitse Määritys.

Jatka asennusta noudattamalla naytossa nakyviia ohjeita.

2 Jos seuraava naytt to tulee nakyviin, valitse Lataa.

3 Käynistä ladattu tiedosto.

B Windows

Asennus-CD-levyn käytö

Aseta asennus-CD-levy tietokoneeseen.

Kun käytössä on Windows 10, Windows 8.1 tai Windows 8:

2 Valitse tai Resurssienhallinta (File Explorer) tehtavapalkista.

3 Valitse avautuvan ikkunan vasemmasta reunasta Tämä tietakone (This PC) tai Tietokone (Computer).

4 Kaksoisnapsauta ikkunan oikeasta reunasta CD-ROM-kuvaketta.

• Jos CD-ROM-aseman sisältö avautuu, kaksoisnapsauta tiedostonimea MSETUP4.EXE.

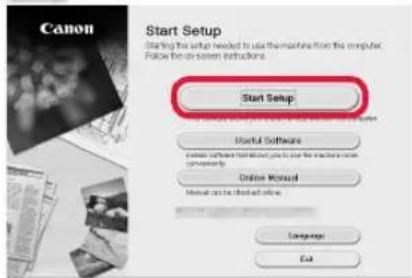

2 Valitse Aloita asetukset (Start Setup).

Jatka asennusta noudattamalla naytossa nakyviä ohjeita.

Voit asettaa alypuhelimen vaieiden keskell. Valitse seuraavassa naytossa Ohjeita (Instructions) ja jatka alypuhelimen assetusta.

• Edellä olevaa näytöä ei näytetä kaikilla asetuksilla.
  Tässä tapaukssaa jatka kohdasta "Yhdistäminen ölypuhelimeen" sivulla 6, kun olet muodostanut yhteyden tietakoneeseen.

3 Jos seuraava naytto tulee nakyviin, valitse Lopeta (Exit).

Yhteys tietokoneeseen on nyt valmis. Voit tulostaa tietokoneestasi.

Yhdistäminen älypuhelimeen

Yhteys pitäa asettaa jokaiseen älypuhelimeen. Jatka asetusta kohdasta 1 jokaiselle älypuhelimelle.

Valmistelu

• Ota Wi-Fi-yhteys käyttoöän älypuhelimessa.
• Jos käytät langatonta reititintä, yhdistä älypuhelin langattomaan reittttimeen.
• Katso lisātietajo álypuhelimen ja langattoman reitittimen käyttoohjeesta tai ota yhteys kyseisen laitteen valmistajaan.

1 Asenna Canon PRINT Inkjet/SELPHY -sovellus älypuhelimeen.

iOS :Hae App Store -kaupassa tekstiä "Canon PRINT". Android :Hae Google Play -kaupassa tekstiä "Canon PRINT".

Voit avata Canon-sivuston myös skannaamalla QR-koodin.

2 Tarkista tulostimen näytö.

Nayton virta katkeaa, jos mitään toimintoa ei suoriteta noin 10 minuuttin. Naytö palautuu, kun painat mitä tahansa käytöpaneelin painiketta (lukuun ottamatta KÄYTÖSSÄ (ON) -painiketta).

Jos seuraava nayttto tulee nakyviin:
Tarkista alhaalla vasemmalla nakyvaku vake ja jatka
sitten kohdasta A tai B

Seuraava kuvake naky. (Tulostin on yhdistetty verkkoon.)

Kyllä

Jos seuraava nayttto tulee nakyviin: Jatka kohdasta B.

Ei (Jatka kohdasta B.)

Jos tuee nakyviin, tulostin ei saa muodostettua tietoliikenneyhteyttw WLAN-yhteydell. Lisatietoja on oositteessa "http://canon.com/ijsetup" kohdassa Usein kysytyt kysmykset.

iOS

Android

1 Napauta asennettua sovellusta.

2 Jatka tulostimen reckisterointià noudattamalla naytössä nakyvià ohjeita.

3 Varmista, etta seuraava naytt to tlee nakyviin.

Yhteys älypuhelimeen on nyt valmis. Voit tulostaa älypuhelimestasi.

Jos tulostat valokuvia, lisävalokuvapaperia. Jatka kohdasta "Valokuvapaperin lisäaminen" sivulla 8.

Seuraavat toiminnot vaihtelevat iOS- tai Android-järjestelmän mukaan. Valitse käytöjarjestelmä ja jatka sen mukaan.

iOS

Napauta aloitusnäytössä Asetukset (Settings) ja napautasitten Wi-Fi-asetuksissa kohtaa Canon_ij_XXXX.

Jos Canon_ij_XXXX ei nay luettelossa, katso alta "Tulostimen valmistelu" tulostimen kayttamiseksi ja toista sitten vaihe ①.

Napauta asennettua sovellusta.

3 Jatka tulostimen reckisterointiä noudattamalla naytössä nakyviä ohjeita.

Jatka asennusta noudattamalla naytossa
nakyviä ohjeita.

Jos valitset Valitse yht.luontitapa aut. (suositelt.) (Auto Select Conn. Method (recommended))
yhteydenluontitavan valintanaytossa, sopiva
yhteydenluontitapa valitaan automaattisesti
ympariston mukaan.

4 Varmista, etta seuraava naytt to tlee nakyviin.

Yhteys älypuhelimeen on nyt valmis. Voit tulostaa älypuhelimestasi.

Jos tulostat valokuvia, lisaa valokuvapaperia. Jatka kohdasta "Valokuvapaperin lisäaminen" sivulla 8.

Android

1 Napauta asennettua sovellusta.

Jatka tulostimen reckisterointià noudattamalla naytössä nakyvià ohjeita.

Jos virheilmoitusta "Tulostinta ei ole reckisteröity. Suoritetaanko tulostimen asetus? (Printer is not registered. Perform printer setup?)" ei tule nakyviin, katso alta "Tulostimen valmistelu" tulostimen käytämiseksi ja odota, kunnes jokin viesti tulee nakyviin.

Jatka asennusta noudattamalla naytossa nakyviia ohjeita.

Sopiva yhteydenluontitapa valitaan ympariston mukaan.

3 Varmista, etta seuraava nayttto tulee nakyviin.

Tulostimen valmistelu

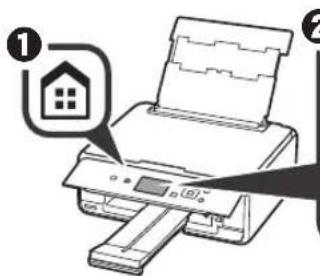

Paina tulostimen ALKU (HOME)-painiketta.
2 Valitse , , -tai -painikkeilla kuvake aloitusnayton vasemmasta alareunasta ja paina sitten OK-painiketta.

2

3 Valitse -tai -painikkeella Kylla (Yes) tai Ei (No) ja paina sitten OK-painiketta.
Valitse - tai -painikkeella järestykssä LAN-asetukset (LAN settings) > WLAN (Wireless LAN) > WLAN-asetukset (Wireless LAN setup) > Helppo langaton yhteys (Easy wireless connect) ja paina sitten OK-painiketta.
Valitse -tai -painikkeella Kylla (Yes) ja paina sitten OK-painiketta.
Palaa kayttamaaan alypuhelinta.

Valokuvapaperin lisaäminen

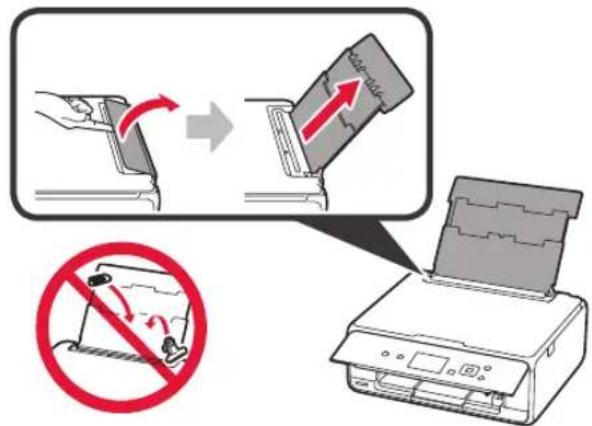

1 Avaa takalokeron kansi ja vedä paperituki ulos.

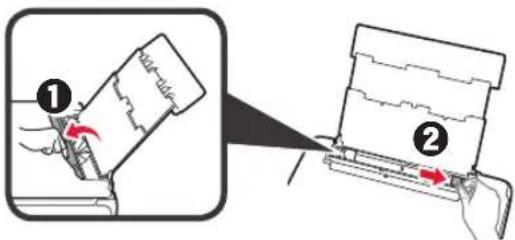

2 ① Avaa syottouakon kansi.

Liu'uta oikea paperiohjain reunaan.

3 Aseta useita arkkeja valokuvapaperia tulostuspuoli ylospain.
Liu'uta oikeaa paperiohjainta niin, etta se asettuu paperipinon reunaa vasten.

4 Sulje syöttöaukon kansi.

Lue tulostimen naytossa nakyvva ilmoitus ja.
rekisteroi lisatyn paperin tiedot.

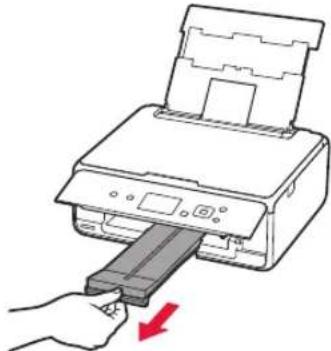

5 Veda paperin luovutustaso esiin.

Muistikorttiin tallennettujen valokuvien tulostaminen

Voit tulostaa muistikorttiin tallennettuja valokuvia helposti.

1 Varmista, etta tulostimen virta on kytkettynä.
2 Lisaa useita arkkeja valokuvapaperia.

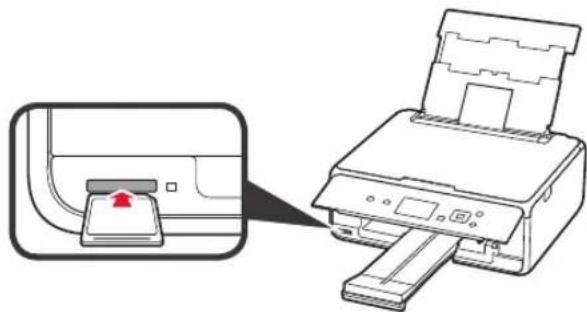

3 Aseta muistikortti korttipaikkaan.

4 Valitse tulostettavat valokuvat.
5 Paina Aloita (Start)-painiketta. Tulostin aloittaa tulostuksen.
