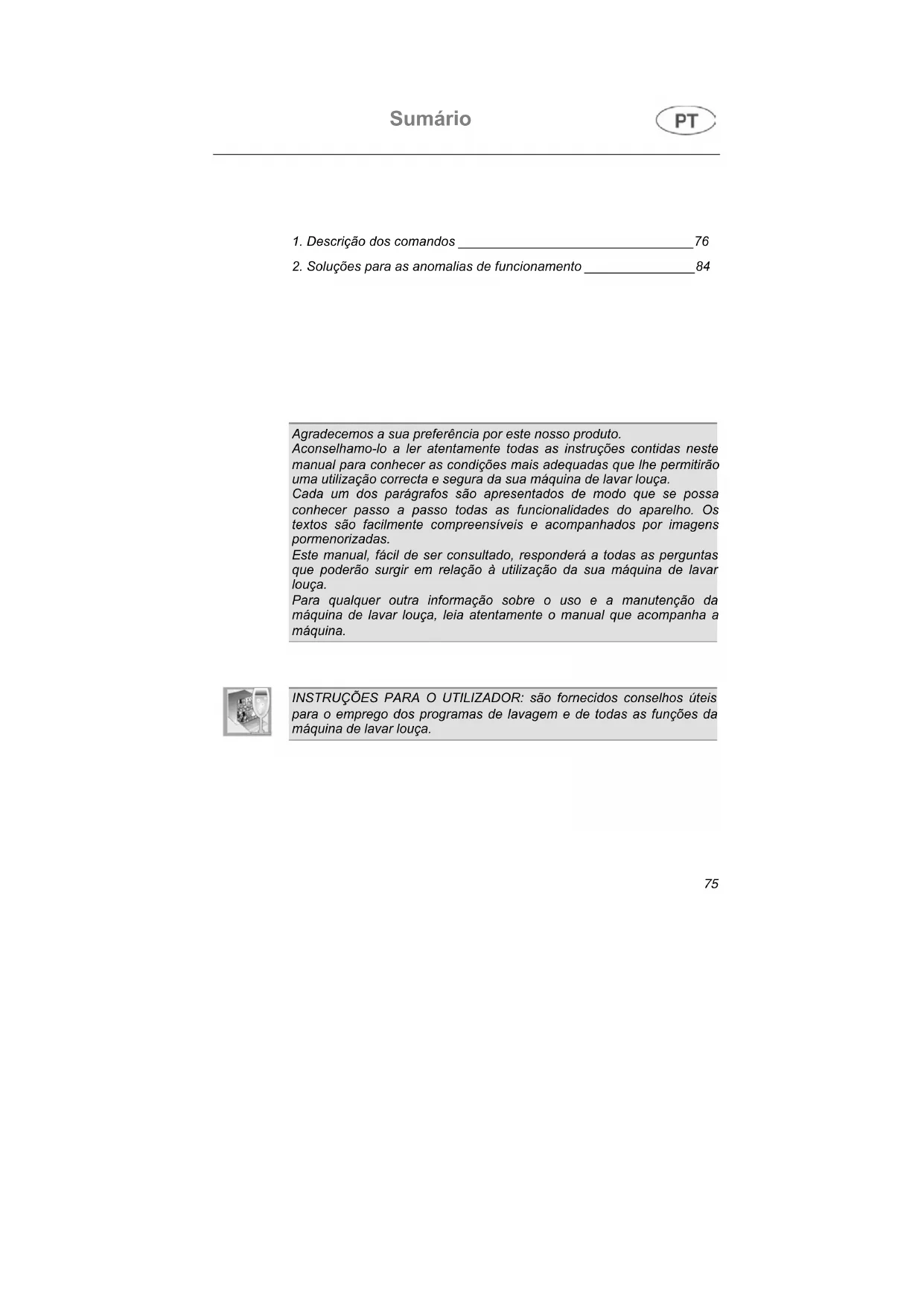

MANUAL DE UTILIZADOR 7545 ORANIER

1. Descrição dos comandos 76
2. Soluções para as anomalias de funcionamento 84

Agradecemos a sua preferência por este nosso produto.

Aconselhamo-lo a ler atentamente todas as instruções contidas neste manual para conhecer as condições mais adequadas que lhe permitirão uma utilização correcta e segura da sua máquina de lavar louça.

Cada um dos parágrafos são apresentados de modo que se possa conhecer passo a passo todas as funcionalidades do aparelho. Os textos são facilmente compreensíveis e acompanhados por imagens pormenorizadas.

Este manual, fácil de ser consultado, responderá a todas as perguntas que poderão surgir em relação à utilização da sua máquina de lavar louça.

Para qualquer outra informação sobre o uso e a manutenção da máquina de lavar louça, leia atentamente o manual que acompanha a máquina.

INSTRUÇÕES PARA O UTILIZADOR: são fornecidos conselhos úteis para o emprego dos programas de lavagem e de todas as funções da máquina de lavar louça.

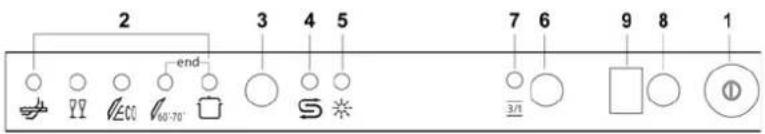

1. Descrição dos comandos

Todos os comandos e os controles da máquina de lavar louça estão reunidos no painel superior. As operações para ligar, programar, desligar a máquina, etc., só podem ser feitas com a porta aberta.

2 3 4 5 7 6 9 8 1 end 3/π

TECLA DE LIGAÇÃO/DESLIGAÇÃO
Pressionando esta tecla, a máquina passa a receber alimentação eléctrica.
LÂMPADAS DE PROGRAMA SELECCIONADO
2 A lâmpada acesa indica o programa seleccionado e a presença de possíveis enguiços (soluções para as anomalias de funcionamento).
BOTÃO DE SELECÇÃO PROGRAMAS
3 Pressionando este botão repetidas vezes, é possível seleccionar o programa desejado.
LÂMPADA DE CONTROLE DE FALTA DE SAL
4 A lâmpada de controle acesa indica que falta sal na máquina.
LÂMPADA DE CONTROLE DE FALTA DE ABRILHANTADOR
A lâmpada de controle acesa indica que falta abrilhantador na máquina.
6 BOTÃO DA OPÇÃO "3/1"
Pressionando este botão activa-se a opção de utilização dos produtos 3/1.
7 LÂMPADA DE CONTROLE DA OPÇÃO "3/1"
A lâmpada de controle acesa indica que a função está activa.
. BOTÃO DE ATRASO DO PROGRAMA
Pressionando este botão é possível atrasar o início do programa em até 9 horas.
9 DISPLAY DE INFORMAÇÕES

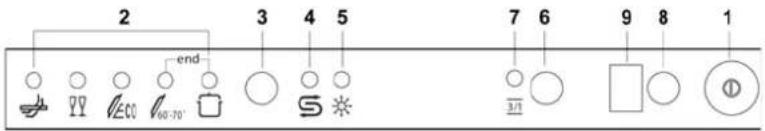

CONFIGURAÇÃO DO PROGRAMA DE LAVAGEM E LIGAÇÃO

Para seleccionar o programa mais idóneo para a loiça a ser lavada consultar a tabela citada a seguir, que individualiza o tipo de lavagem mais adapto também em função da natureza da louça e o nível de sujeira.

Depois que, por meio da tabela proposta, se tiver individualizado o programa de lavagem mais idóneo:

• pressionar a tecla de LIGAÇÃO/DESLIGAÇÃO (1) e aguardar o acendimento da LÂMPADA DE CONTROLE DOS PROGRAMAS (2);
• pressionar o botão de SELECÇÃO PROGRAMAS (3) várias vezes até ao acendimento da lâmpada correspondente ao programa desejado;
• fechar a porta; o programa começará ao fim de cerca de 2". Durante a sua realização, irá piscar a LÂMPADA DE CONTROLE correspondente (sinalização de programa em execução).

2 3 4 5 7 6 9 8 1 end 3/1

PROGRAMA NÚMERO E SÍMBOLO			CARGA LOUÇA I TALHERES	DESENVOLVIMENTO PROGRAMAS	DURAÇÃO CONSUMO
					MINUTOS (2)	ÁGUA LITROS (1)	ENERGIA KWh (2)
1		IMERSÃO	Panelas e louças a esperar uma lavagem ulterior	Pré-lavagem a frio	9' 5 0,03
2		LIGEIRO	Lavagem imediata depois do uso para louças poco sujas	Lavagem em 45°CEnxaguada a frioEnxaguada em 68°CSecagem	59' 12 0,90
3		ECO (*)EN 50242	Lavagem imediata depois do uso para louças com sujeira normal	Lavagem em 55°CEnxaguada a frioEnxaguada em 66°CSecagem	175' 13 1,01
4		AUTO 60-70	Louças com sujeira normal	Pré-lavagem a frioLavagem em 50°CLavagem em 65°CEnxaguada a frioEnxaguada em 70°CSecagem	(**) (**) (**)
5		INTENSIVO	Panelas e louças muito sujas (com excepção de peças frágeis)	Pré-lavagem em 45°CLavagem em 70°C2 enxaguadas a frioEnxaguada em 70°CSecagem	105' 20 1,50

Deixar de molho somente com carga parcial.

(*) Programa de referência segundo à norma EN 50242.
(**) Seleccionando o programa "AUTO 60-70", a máquina reconhece o tipo de sujidade e adequa os parâmetros de lavagem de maneira automática.
(1) Consumo médio considerando a regulação do produto para abrandar a água no nível 2.
(2) A duração do ciclo e o consumo de energia podem variar em função da temperatura da água e do ambiente, do tipo e da quantidade de louça.

Se a porta da máquina de lavar louça não tiver sido fechada ou o tiver sido fechada de modo não correcto, o ciclo de lavagem não terá início.

TABELA DE CONTROLE

Norma de controle EN 50242
Programa comparativo ECO
Carga 10 talheres
Tipo de detergente B
Dosagem detergente 25 g
Regulação do abrilhantador 5/6

1.2 Programas de lavagem

Antes de iniciar um programa de lavagem verificar se:

• A torneira da água está aberta.
• No depósito do produto para abrandar existe sal regenerador.
• No distribuidor está colocada a dose adequada de detergente.
• Os cestos estão carregados correctamente.
• Os braços borrifadores rodem livremente e sem impedimentos.
• A porta da máquina de lavar louça está bem fechada.

BOTÃO DA OPÇÃO "3/1"

(disponível em todos os programas excluindo a imersão)

Pressionando o botão (6) activa-se a opção "3/1", confirmada pelo acendimento da lâmpada de controle correspondente. Esta opção foi concebida para a utilização de detergentes (em pó ou em pastilhas) com, integradas, substâncias que exercem a função do sal regenerador e do abrilhantador, conhecidos no mercado com a denominação "3 em 1" ou de "efeito triplo". Neste caso, a máquina de lavar louça irá utilizar o produto de maneira óptima, evitando consumir o sal e o abrilhantador por ventura já presentes na máquina.

Nota: quando se selecciona o botão "3/1", é normal que as lâmpadas de controle do sal/abrilhantador permaneçam acesas mesmo se os relativos compartimentos estiverem vazios. 79

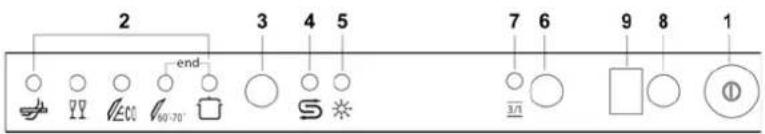

ATRASO DO PROGRAMA

Com o botão ATRASO DO PROGRAMA (8) é possível seleccionar um atraso para o início de programa de lavagem de até 9 horas.

Isto permite fazer com que a máquina trabalhe na faixa horária desejada. Pressionando repetidamente o botão, no display aparece o atraso com que se deseja comandar a partida da máquina, a partir de 9 horas.

2 3 4 5 7 6 9 8 1 end S/n

CANCELAMENTO DO PROGRAMA EM CURSO

- Para anular o programa que está a funcionar é necessário abrir a porta, pressionar e manter pressionado durante alguns segundos o botão de SELECÇÃO PROGRAMAS (3) até ao acendimento simultâneo das lâmpadas de controle dos programas nº 4 e 5 (marcadas pela escrita "end").

- Fechar a porta.

- Depois de cerca de 1 minuto, a máquina termina o ciclo.

MODIFICAÇÃO DO PROGRAMA

Para mudar um programa que está a funcionar, basta abrir a porta e seleccionar o novo programa. Fechando a porta novamente, a máquina executa automaticamente o novo programa.

PARA ECONOMIZAR ENERGIA! ... E RESPEITAR O MEIO AMBIENTE

• Procurar utilizar a máquina de lavar louça sempre completamente carregada.
• Não lavar a louça em água corrente.
• Utilizar o programa de lavagem mais idóneo para cada tipo de carga.
• Não efectuar enxaguadelas preliminares.
• Se houver, ligar a máquina de lavar louça a uma instalação de água quente até 60°C.

PARA REDUZIR OS CONSUMOS DE DETERGENTE! ... E RESPEITAR O MEIO AMBIENTE

Os fosfatos existentes no detergente para máquina de lavar louça constituem um problema do ponto de vista ecológico. Para evitar um excessivo consumo de detergente, mas também de energia eléctrica aconselha-se:

• diferenciar a louça mais delicada daquela mais resistente aos detergentes fortes e às temperatura altas;
• não colocar o detergente directamente na louça.

Se for necessário abrir a porta durante a lavagem, o programa será interrompido, a lâmpada de controle correspondente continuará a piscar e um sinal acústico irá avisar que o ciclo não foi concluído. Será necessário aguardar cerca de 1 minuto antes de fechar a porta para fazer o programa recomeçar. Assim que a porta for fechada, o programa recomeçará a partir do ponto em que fora interrompido. É conveniente efectuar esta operação só se for necessário porque ela poderia provocar irregularidades na realização do programa.

FIM DO PROGRAMA

No fim do programa, a máquina emite um breve sinal acústico e as lâmpadas de controle dos programas nº 4 e 5 (marcadas pela escrita "end") piscam. Para desligar a máquina basta abrir a porta e pressionar o botão de LIGAÇÃO/DESLIGAÇÃO (1).

EXTRACÇÃO DA LOUÇA

No fim do programa de lavagem esperar pelo menos 20 minutos antes de retirar a louça, a fim que a mesma esfrie-se. Para evitar que eventuais gotas de água que permaneceram no cesto superior possam cair na louça que ainda está no cesto inferior, aconselha-se esvaziar primeiro o cesto inferior e depois aquele superior.

REGULAÇÃO DA DISTRIBUIÇÃO DO PRODUTO PARA ABRANDAR

NOTA: para realizar a regulação seguinte é preciso escolher um programa de lavagem diferente da imersão.

Pressione e mantenha pressionado o botão de ATRASO DO PROGRAMA (8) até aparecer o valor predefinido seguido do ponto (normalmente 3.). Liberte o botão e pressione-o de novo repetidamente para ver o valor pretendido com base na tabela.

Os 6 níveis de regulação possíveis aparecem nesta sequência:

3., 4., 5., 0., 1., 2..

Liberte o botão quando no display aparecer o valor pretendido; ao fim de 5 segundos a máquina regressa automaticamente à programação do atraso do programa e a regulação será definida no valor escolhido.

NOTA: o display indica a regulação da dureza da água e o atraso do programa. O ponto (.) depois do número indica que está a ser exibida a regulação da dureza da água. Se o ponto (.) não aparecer, significa que está a ser exibido o atraso do programa.

TABELA DE DUREZA DA ÁGUA

DUREZA DA ÁGUA
Graus Alemães (°dH) Graus Franceses (°dF)
0 - 5 0 - 9 0.
6 - 11 10 - 19 1.
12 - 21 20 - 36 2.
22 - 33 37 - 59 3.
34 - 45 60 - 79 4.
46 - 53 80 - 107 5.

Pedir as informações relativas ao grau de dureza da água à firma hídrica fornecedora.

2. Soluções para as anomalias de funcionamento

A máquina é capaz de sinalizar uma série de problemas de funcionamento através do acendimento simultâneo de várias lâmpadas de controle com o seguinte significado:

ANOMALIA DESCRIÇÃO
E1	[DE0H]	Avaria no dispositivo aguastopInterveio o sistema contra alagamento (só para os modelos equipados com este dispositivo). Intervém se a máquina perder água. É preciso contactar o serviço técnico de assistência aos clientes.
E3		Anomalia no aquecimento da águaA água não é aquecida ou o seu aquecimento é feito de maneira anormal. Executar novamente o programa de lavagem; se o problema persistir, contactar o serviço técnico de assistência aos clientes.
E4	[KHY8]	Anomalia na medição da temperatura da água.Interromper o programa em execução e desligar a máquina. Ligar a máquina, programá-la novamente e comandar o início do ciclo de lavagem. Se o problema persistir, contactar o serviço técnico de assistência aos clientes.
E5		Anomalia no carregamento da águaA água não é carregada ou o seu carregamento é feito de maneira anormal. Verificar se as ligações eléctricas foram feitas correctamente, se a torneira de entrada da água está aberta e se o filtro não está obstruído. Se o problema persistir, contactar o serviço técnico de assistência aos clientes.
E6	[9244]	Anomalia na descarga da águaA água não é descarregada ou a sua descarga é feita de maneira anormal. Verificar se o tubo de descarga não está dobrado ou esmagado e se o sifão ou os filtros não estão obstruídos. Se o problema persistir, contactar o serviço técnico de assistência aos clientes.
	○ Lâmpada de controle apagada	● Lâmpada de controle acesa

Se se verificar uma situação de alarme a máquina interrompe o programa que está a funcionar, assinalando a anomalia.

• Os alarmesE1, E3, E4 provocam a conclusão imediata do programa em curso.
• Os alarmE5, E6 interrompem p programa em curso e assim que a causa for resolvida a execução do programa recomeça.

Para "cancelar" un alarme é necessário:

- abrir e fechar a porta, oudesligar e ligar a áquina. Nesta altura è possível programar novamente a máquina de lavar louça.

Se a anomalia persistir, será preciso interpelar o Centro de Assistência técnica autorizado.
