MANUALE UTENTE 7545 ORANIER

1. Descrizione dei comandi 4
2. Rimedi alle anomalie di funzionamento 12

Vi ringraziamo per avere scelto questo nostro prodotto.

Consigliamo di leggere attentamente tutte le istruzioni contenute in questo manuale per conoscere le condizioni più idonee per un corretto e sicuro utilizzo della vostra lavastoviglie.

I singoli paragrafi sono proposti in modo da giungere passo dopo passo a conoscere tutte le funzionalità dell'apparecchio, i testi sono facilmente comprensibili e corredati da immagini dettagliate.

Questo manuale, di facile consultazione, vi consentirà di soddisfare tutte le domande che potranno sorgere in merito all'utilizzo della lavastoviglie.

Per qualsiasi altra informazione su uso e manutenzione della lavastoviglie, leggere attentamente il manuale allegato.

ISTRUZIONI PER L'UTENTE: vengono dati utili consigli per l'impiego dei programmi di lavaggio e tutte le funzioni della lavastoviglie.

1. Descrizione dei comandi

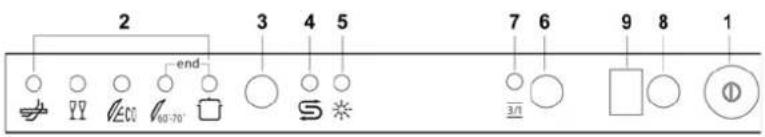

1.1 Il pannello superiore

Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello superiore. Le operazioni di accensione, programmazione, spegnimento ecc., sono eseguibili solamente con la porta aperta.

2 3 4 5 7 6 9 8 1 end 3/1

1	TASTO DI ACCENSIONE/SPEGNIMENTOPremendo questo tasto si pone la macchina sotto tensione.
2	SPIE PROGRAMMA SELEZIONATOLa spia accesa indica il programma selezionato e la presenza di eventuali guasti (Rimedi alle anomalie di funzionamento).
3	PULSANTE SELEZIONE PROGRAMMIPremendo questo pulsante in sequenza è possibile selezionare il programma desiderato.
4	SPIA DI MANCANZA SALELa spia accesa indica che la macchina è sprovvista di sale.
5	SPIA DI MANCANZA BRILLANTANELa spia indica che la macchina è sprovvista di brillantante.
6	PULSANTE OPZIONE "3/1"Premendo questo pulsante si attiva l'opzione di utilizzo dei prodotti 3/1.
7	SPIA OPZIONE "3/1"La spia accesa indica che la funzione è attiva.
8	PULSANTE RITARDO PROGRAMMAPremendo questo pulsante è possibile ritardare l'inizio del programma fino a 9 ore.
9	DISPLAY INFORMAZIONI

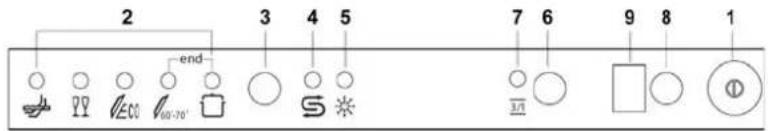

IMPOSTAZIONE DEL PROGRAMMA DI LAVAGGIO ED ACCENSIONE

Per selezionare il programma più idoneo alle stoviglie da lavare fare affidamento alla tabella riportata qui di seguito, che individua il tipo di lavaggio più adatto anche in funzione della natura delle stoviglie ed al grado di sporco.

Una volta che, tramite la tabella proposta, si è individuato il programma di lavaggio più idoneo:

• premere il tasto di ACCENSIONE/SPEGNIMENTO (1) e attendere l'accensione della SPIA PROGRAMMI (2);
• premere il pulsante di SELEZIONE PROGRAMMI (3) più volte fino all'accensione della spia corrispondente al programma desiderato;
• chiudere la porta; dopo circa 2" inizierà il programma, durante lo svolgimento del quale lampeggerà la relativa SPIA (segnalazione di programma in corso).

2 3 4 5 7 6 9 8 1 PP EC0 00-70 S sn

PROGRAMMA NUMERO E SIMBOLO			CARICO STOVIGLIE E POSATE	SVOLGIMENTO PROGRAMMA	DURATA CONSUMI
					MINUTI (2)	ACQUA LITRI (1)	ENERGIA KWh (2)
1		AMMOLLO	Pentole e stoviglie in attesa di un ulteriore lavaggio	Prelavaggio freddo	9' 5 0,03
2		LEGGERO	Lavaggio immediato dopo l'uso per stoviglie poco sporche	Lavaggio a 45°C Risciacquo freddo Risciacquo a 68°C Asciugatura	59' 12 0,90
3		ECO (*) EN 50242	Lavaggio immediato dopo l'uso per stoviglie con sporco normale	Lavaggio a 55°C Risciacquo freddo Risciacquo a 66°C Asciugatura	175' 13 1,01
4		AUTO 60-70	Stoviglie con sporco normale	Prelavaggio freddo Lavaggio a 50°C Lavaggio a 65°C Risciacquo freddo Risciacquo a 70°C Asciugatura	(**) (**) (**)
5		INTENSIVO	Pentole e stoviglie molto sporche (ad eccezione dei pezzi delicati)	Prelavaggio a 45°C Lavaggio a 70°C 2 risciacqui a freddo Risciacquo a 70°C Asciugatura	105' 20 1,50

Effettuare l'ammollo solo con carico parziale.

(*) Programma di riferimento secondo la norma EN 50242.

(**) Selezionando il programma "AUTO 60-70" la lavastoviglie riconosce il tipo di sporco adeguando così i parametri di lavaggio in modo automatico.

(1) Consumo medio considerando la regolazione del dolcificatore sul livello 2.

(2) La durata del ciclo ed il consumo di energia possono cambiare in funzione della temperatura di acqua e ambiente, del tipo e quantità delle stoviglie.

Se lo sportello della lavastoviglie non è stato chiuso o lo è in modo non corretto, non verrà avviato il ciclo di lavaggio.

TABELLA PER ISTITUTI DI CONTROLLO

Norma di controllo EN 50242
Programma comparativo ECO
Carico 10 coperti
Tipo di detersivo B
Dosaggio di detersivo 25 g
Regolazione brillantante 5/6

1.2 Programmi di lavaggio

Prima di avviare un programma di lavaggio verificare che:

• Il rubinetto dell'acqua sia aperto.
  •Nel serbatoio del dolcificatore vi sia sale rigenerante.
• Nel distributore sia stata immessa la dose adeguata di detersivo.
• I cestelli siano stati caricati correttamente.
  •Gli irroratori ruotino liberamente e senza impedimenti.
  •Lo sportello della lavastoviglie sia ben chiuso.

PULSANTE OPZIONE "3/1"

(disponibile in tutti i programmi escluso l'ammollo)

Premendo il pulsante (6) si attiva l'opzione "3/1", confermata dall'accensione della relativa spia. Tale opzione è studiata per l'utilizzo di detergenti (in polvere o pastiglie) con integrate sostanze facenti le veci del sale rigenerante e brillantante, noti sul mercato con la denominazione "3 in 1" o "triplo effetto"; in questo caso la lavastoviglie utilizzerà il prodotto in modo ottimale evitando il consumo di sale e brillantante, eventualmente già presenti nella lavastoviglie.

Nota: in caso di selezione del pulsante "3/1" è normale che le spie sale/brillantante rimangano accese, se i relativi contenitori sono vuoti.

RITARDO DEL PROGRAMMA

Tramite il pulsante RITARDO PROGRAMMA (8) è possibile selezionare il ritardo dell'inizio del programma di lavaggio fino a 9 ore. Ciò permette di far funzionare la lavastoviglie nella fascia oraria desiderata. Premendo in successione il pulsante, sul display sarà indicato con quanto ritardo si vuole avviare la macchina, a partire da 9 ore.

2 3 4 5 7 6 9 8 1 end 3/1

CANCELLAZIONE DEL PROGRAMMA IN CORSO

- Per annullare il programma in corso è necessario, dopo aver aperto la porta, premere e tenere premuto per alcuni secondi il pulsante di SELEZIONE PROGRAMMI (3) fino all'accensione contemporanea delle spie dei programmi nr. 4 e 5 (contrassegnate da "end").

• Richiudere la porta.
- Dopo circa 1 minuto la macchina si porta a fine ciclo.

MODIFICA DEL PROGRAMMA

Per modificare un programma in corso è sufficiente aprire la porta e selezionare il nuovo programma. Chiudendo nuovamente la porta la lavastoviglie esegue automaticamente il nuovo programma.

PER RISPARMIARE ENERGIA! ... E RISPETTARE L'AMBIENTE

• Cercare di utilizzare la lavastoviglie sempre a pieno carico.
•Non lavare le stoviglie in acqua corrente
- Utilizzare il programma di lavaggio più idoneo per ogni tipo di carico.
•Non effettuare risciacqui preliminari.
- Se disponibile, allacciare la lavastoviglie ad un impianto d'acqua calda fino a 60°C.

PER RIDURRE I CONSUMI DI DETERSIVO! ... E RISPETTARE L'AMBIENTE

I fosfati presenti nel detersivo per lavastoviglie costituiscono un problema dal punto di vista ecologico. Per evitare un eccessivo consumo di detersivo, ma anche di energia elettrica, è consigliabile:

• differenziare le stoviglie più delicate da quelle più resistenti ai detersivi aggressivi e alle alte temperature;
  • non versare il detersivo direttamente sulle stoviglie.

Nel caso in cui fosse necessario aprire la porta durante la fase di lavaggio, il programma verrà interrotto, la relativa spia continuerà a lampeggiare ed un segnale acustico avviserà che il ciclo non è terminato. Sarà necessario attendere circa 1 minuto prima di chiudere la porta per fare ripartire il programma. Alla chiusura della porta il programma riprenderà dal punto in cui era stato interrotto. E' opportuno compiere questa ooperazione solamente se necessario, perché potrebbe provocare irregolarità nello svoglimento del programma.

SPEGNIMENTO

Alla fine del programma la lavastoviglie emette un breve segnale acustico ed inoltre le spie dei programmi nr. 4 e 5 (contrassegnate da "end") lampeggiano.

Lo spegnimento della macchina si ottiene aprendo la porta e premendo il pulsante di ACCENSIONE/SPEGNIMENTO (1).

ESTRAZIONE DELLE STOVIGLIE

Al termine del programma di lavaggio attendere almeno 20 minuti prima di estrarre le stoviglie, in modo da lasciare che esse si raffreddino. Per evitare che eventuali gocce d'acqua rimaste nel cestello superiore possano cadere sulle stoviglie ancora presenti nel cestello inferiore, è consigliabile vuotare prima il cestello inferiore e poi quello superiore.

REGOLAZIONE DEL DOLCIFICATORE

NOTA: per eseguire la seguente regolazione è necessario che sia impostato un programma di lavaggio diverso dall'ammollo.

Premere e mantenere premuto il pulsante RITARDO PROGRAMMA (8) fino a che appare il valore preimpostato, seguito dal punto (normalmente 3.). Rilasciare il pulsante quindi premerlo nuovamente in successione per visualizzare il valore desiderato, in base alla tabella.

I 6 livelli di regolazione possibili appariranno in questa sequenza:

3., 4., 5., 0., 1., 2..

Quando sul display appare il valore desiderato, rilasciare il pulsante; dopo 5 secondi si ritorna automaticamente all'impostazione del ritardo programma e la regolazione sarà impostata sul valore scelto.

NOTA: il display indica la regolazione durezza acqua ed il ritardo programma. Il punto (.) dopo il numero indica che si sta visualizzando la regolazione durezza acqua. Se non compare il punto (.) significa che si sta visualizzando il ritardo programma.

TABELLA DUREZZA DELL'ACQUA

DUREZZA DELL'ACQUA
Gradi tedeschi (°dH) Gradi francesi (°dF)	REGOLAZIONE
0 - 5 0 - 9 0.
6 - 11 10 - 19 1.
12 - 21 20 - 36 2.
22 - 33 37 - 59 3.
34 - 45 60 - 79 4.
46 - 53 80 - 107 5.

Richiedere le informazioni relative al grado di durezza dell'acqua all'azienda idrica erogatrice.

2. Rimedi alle anomalie di funzionamento

La lavastoviglie è in grado di segnalare una serie di malfunzionamenti mediante l'accensione contemporanea di più spie con il seguente significato:

ANOMALIA DESCRIZIONE
E1
		Guasto acquastopE' intervenuto il sistema antiallagamento (solo per i modelli provvisti). Interviene in caso di perdite d'acqua. E' necessario rivolgersi al servizio tecnico assistenza clienti.
E3
		Anomalia riscaldamento acquaIl riscaldamento dell'acqua non viene eseguito o eseguito in modo anomalo. Eseguire nuovamente il programma di lavaggio; se il problema permane rivolgersi al servizio tecnico assistenza clienti.
E4
		Anomalia rilevamento temperatura acquaInterrompere il programma in corso, spegnere la lavastoviglie. Accendere e programmare nuovamente la lavastoviglie ed avviare il ciclo di lavaggio. Se il problema permane rivolgersi al servizio tecnico assistenza clienti.
E5
		Anomalia carico acquaIl carico dell'acqua non viene eseguito o eseguito in modo anomalo. Verificare se i collegamenti idraulici sono corretti, che sia aperto il rubinetto di entrata dell'acqua e che il filtro non sia intasato. Se il problema permane rivolgersi al servizio tecnico assistenza clienti.
E6
		Anomalia scarico acquaLo scarico dell'acqua non viene eseguito o eseguito in modo anomalo. Verificare che il tubo di scarico non sia piegato o schiacciato e che il sifone o i filtri non siano intasati. Se il problema permane rivolgersi al servizio tecnico assistenza clienti.

Spia spenta Spia accuta Spia lampeggiante

In caso del verificarsi di una situazione di allarme, la macchina interrompe il programma in corso segnalando l'anomalia.

• Gli allarmE1, E3, E4 provocano la conclusione immediata del programma in corso.
- Gli allarrE5, E6 interrompono il programma in corso e una volta risolta la causa, riprendono l'esecuzione del programma.

Per "azzerare" un allarme è necessario:

- aprire o chiudere la porta oppure spegnere e riaccendere la macchina. A questo punto è possibile programmare nuovamente la lavastoviglie.

Nel caso in cui l'anomalia dovesse persistere, occorrerà interpellare il Centro di Assistenza Tecnica autorizzato.
