MANUALE UTENTE XL 7550 ORANIER

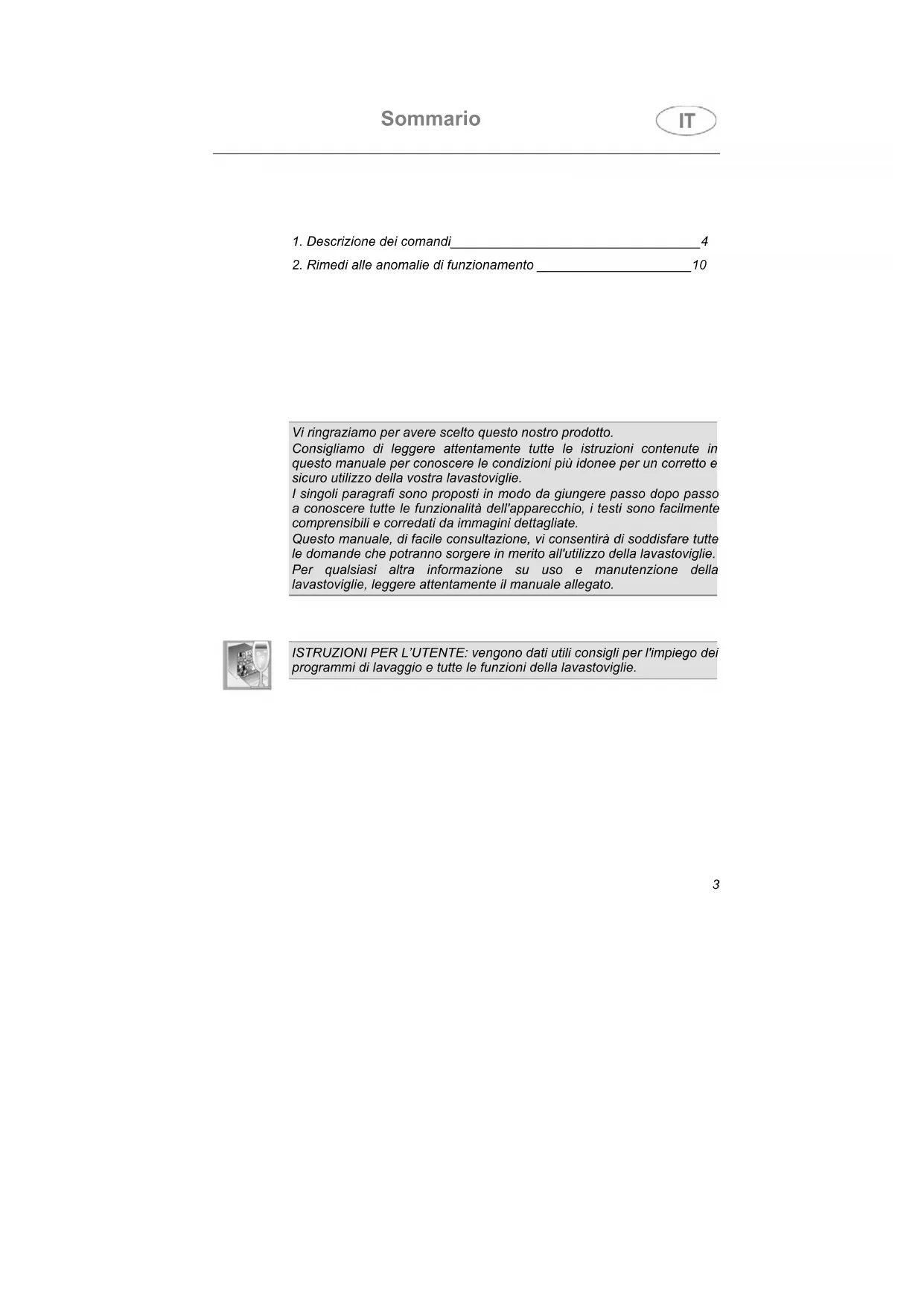

1. Descrizione dei comandi 4
2. Rimedi alle anomalie di funzionamento 10

Vi ringraziamo per avere scelto quello nostro prodotto.

Consigliamo di leggere attendamente tutte le istruzioni contenate in quello manuale per conoscere le condizioni più idonee per un corretto e sicuro utilizzato della vostra lavastoviglie.

I singoli paragrafi sono proposti in modo da giungere passo dopo passo a conoscere tutte le funzionalità dell'apparecchio, i testi sono disponibile comprensibili e corredati da immagini dettagliate.

Questo manuale, di facile consulazione, vi consentirà di soddisfare tutte le domande che potanno sorgere in merito all'utilizzo della lavastoviglia.

Per qualsi asi altra informazione su uso e manutenzione della lavastoviglie, leggere attendamente il manuale allegato.

ISTRUZIONI PER L'UTENTE: vengono dati utili consigli per l'impiego dei programmi di lavaggio e tutte le funzioni della lavastoviglia.

1. Descrizione dei comandi

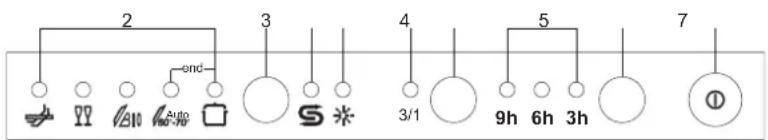

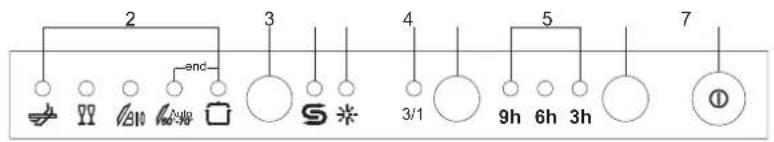

1.1 Il pannello superiore

Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello superiore.

1	TASTO DI ACCENSIONE/SPEGNIMENTO Premendo quello tasto si pone la macchina sotto tensione.
2	SPIE PROGRAMMA SELECTIONATO La spia accesa indica il programma selezionato e la presenza di eventuali quasi (Rimedi alle anomalie di funzionamento).
3	PULSANTE SELECTIONA PROGRAMMI Premendo quello pulsante in sequenza è possibile selezionare il programma desiderato.
4	SPIA DI MANCANZA SALE (presente solamente su alcuni modelli) La spia accesa indica che la macchina è sprovvista di sale.
5	SPIA DI MANCANZA BRILLANTANTE (presente solamente su alcuni modelli) La spia indica che la macchina è sprovvista di brillantante.
6	PULSANTE OPZIONE "3/1" (presente solamente su alcuni modelli) Premendo quello pulsante si selezione l'opzione di utilizzo dei prodotti 3/1.
7	SPIA OPZIONE "3/1" (presente solamente su alcuni modelli) La spia accesa indica che la funzione è attiva.
8	PULSANTE PARTENZA RITARDATA (presente solamente su alcuni modelli) Premendo quello pulsante in sequenza è possible ridardare l'inizio del programma di 3, 6 oppure 9 ore.
9	SPIE PARTENZA RITARDATA (presente solamente su alcuni modelli) L'accensione indica che è stata impostata la partenza ridardata di 3, 6, 9 ore.

IMPOSTAZIONE DEL PROGRAMMA DI LAVaggio ED ACCENSIONE

Per selezionare il programma più idoneo alle stoviglie da lavare fare affidavitamento alla tabella riportata qui di seguito, che individua il tipo di lavaggio più adattoanche in funzione della natura delle stoviglie ed al grado di sporco.

Una volta che,tramite la tabella proposta,si è individuato il programma di lavaggio più idoneo:

• premere il tasto di ACCENSIONE/SPEGNIMENTO (1) e attendere l'accensione della SPIA PROGRAMMI (2);
• premere il pulsante di SELEZIONE PROGRAMMI (3) più volte fino all'accensione della spia corrispondente al programma desiderato;
• chiudere la porta; dopo circa 2'' inizIERÀ il programma, durante lo svolgimento del quale lampeggerà la relativa SPIA (segnalazione di programma in corso).

PROGRAMMA NUMERO E SIMBOLO			CARICO STOVIGLIE E POSATE	SVOLGIMENTO PROGRAMMA	DURATA CONSUMI
					MINUTI (2)	ACQUA LITRI (1)	ENERGIA KWh (2)
1		AMMOLLO	Pentole e stoviglie in attesa di un ulteriore lavaggio	Prelavaggio freddo	15' 6		0,03
2		LEGGERO	Lavaggio immediato dopo l'uso per stovglie poco sporche	Lavaggio a 45°C Risciacquo freddo Risciacquo a 68°C Asciugatura	70'	12	1,00
3		BIO (*)EN 50242	Lavaggio immediato dopo l'uso per stovglie con sporco normale	Prelavaggio freddo Lavaggio a 50°C Risciacquo freddo Risciacquo a 62°C Asciugatura	180' 15	1,05
4		NORMALE	Stoviglia con sporco normale	Prelavaggio freddo Lavaggio a 65°C Risciacquo freddo Risciacquo a 68°C Asciugatura	90' 17	1,30
5		INTENSIVO	Pentole e stoviglia molto sporche (ad eccezione dei pezzi delicati)	Prelavaggio a 45°C Lavaggio a 70°C 2 risciacqui a freddo Risciacquo a 70°C Asciugatura	110' 201,60

Effettuare I'ammolso solo con carico parziale.

L'opzione "3/1" (6) è facoltativa per tutti i programmi, eslus o'ammollo.

(*) Programma di riferimento secondo la norma EN 50242.
(1) Consumo medio considerando la regolazione del dolcificatore sullivello 2.
(2) La durata del ciclo ed il consumo di energia possono cancellare in funzione della temperature di acqua e ambiente, del tipo e quantità delle stoviglia.

Se lo sportello della lavastoviglie non è stato chiuso o lo è in modo non corretto, non verrà avviato il ciclo di lavaggio.

TABELLA PER ISTITUTI DI CONTROLLO

Norma di controllo EN 50242
Programma comparativo BIO
Carico 12 coperti
Tipodi detersivo B
Dosaggio di detersivo 30 g
Regolazione brillantante 5/6

1.2 Programmi di lavaggio

Prima di avviare un programma di lavaggio verificare che:

Il rubinetto dell'acqua sa aperto.
-NeI serbatoio del dolcificatore vi sua sale rigenerante.
- Nel distributore sia stata immessa la dose adeguata di detersivo.
- I cestelli siano stati caricati correttamente.
Gli irroratori ruotino liberamente e senza impedimenti.
-Lo sportello della lavastoviglie sia ben chiuso

PULSANTE OPZIONE "3/1" (presente solamente su alcuni modelli) (disponibile in tutti i programmi escluso l'amollo)

Premendo il pulsante (6) si attiva l'opzione "3/1", confermata dall'accensione della relativa spia.

Tale opzione è specifica per l'utilizzo di detersivi (in pastiglie o in polvere) con sale e brillantante integrati. Quando decidere di utilizzato un prodotto di quello tipo, premete il pulsante, per permettere alla lavastoviglia di variate i parametri necessari ad eseguire al meglio il lavaggio, utilizzato completeness le dosi di detersivo, sale e brillantante presenti in quosti particolari prodotti.

Al termine del ciclo, la macchina si predispone automaticamente per l'utilizzo di prodotti tradizionali.

CANCELLAZIONE DEL PROGRAMMA IN CORSO

• Per annullare il programma in corso è necessario, dopo aver aperto la porta, premere e tenere premuto per alcuni secondi il pulsante di SELEZIONE PROGRAMMI (3) fino all'accensione contemporanea delle spiè dei programmi nr. 4 e 5 (contrassegnate da "end").

Richiudere la porta.
- Dopo circa 1 minuto la macchina si porta a fine ciclo.

MODIFICA DEL PROGRAMMA

Per modificare un programma in corso è sufficiente après la porta e selezionare il nuovo programma. Chiudendo nuovamente la porta la lavastoviglie esegue automaticamente il nuovo programma.

6

9

RITARDO DEL PROGRAMMA (presente solamente su alcuni modelli)

É possible ritardare l'inizio del programma di 3, 6, oppure 9 ore.

In quello potrete far funzionare la lavastoviglie nella fascia oraria a voi più congeniale.

Dopo aver impostato il programma desiderato, premere il pulsante PARTENZA RITARDATA (8) per selezionare il ritardo opportuno. La corrispondente spia PARTENZA RITARDATA (9) si illumina.

Nel caso vogliate uscire alla procedura senza impostare la partenza ridadata, premere il pulsante in sequenza sino a quando le tre spie sono spente.

Alla fine del ciclo la procedura si esclude automaticamente,ERTanto se desiderato, per il programma successivo sare necessario impostarla nuovamente.

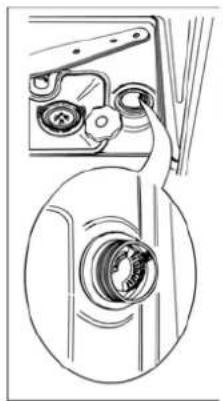

REGOLAZIONE DEL DOLCIFICATORE

La lavastoviglie è dotata di un dispositivo che consente di personalizzare la regolazione del dolcificatore in funzione della durezza dell'acqua di rete.

Secondo i modelli il selettore che agisce sulla regolazione cui quod estere:

• dentro la ghiera in plastica che si trova sulla fiancata dx, all'interno della lavastoviglie;
• all'interno del dolcificatore, appena quello tappo.

Entrambi consento la regolazione su 5 positizioni:

TABLELA DUREZZA DELL'ACQUA

DUREZZA DELL'ACQUA		REGOLAZIONE
Gradi tedeschi (°dH)	Gradi francesi (°dF)
0 - 4 0 - 7 NR. 1 NIENTE SALE
5 - 15	8 - 25	NR. 1
16 - 23	26 - 40	NR. 2
24 - 31	41 - 60	NR. 3
32 - 47	61 - 80	NR. 4
48 - 58	81 - 100	NR. 5

Richiedere le informazioni relative al grado di durezza dell'acqua all'azienda idrica erogatrice.

PER RISPARMIARE ENERGIA! ... E RISPETTARE L'AMBIENTE

-Cercare diutilizzare la lavastoviglie sempreapiano carico.
Non lavare le stoviglie in acqua corrente
- Utilizzare il programma di lavaggio più idoneo per agli tipo di carico.
Non effettuare risciacqui preliminari.
- Se disponible, allacciare la lavastoviglie ad un impianto d'acqua calda fino a 60^ .

PER RIDURRE I CONSUMI DI DETERSIVO! ... E RISPETTARE L'AMBIENTE

I fosati presenti nel detersivo per lavastoviglie costituiscono un problema dal punto di vista ecologico. Per evitare unecessivo consumo di detersivo, maanche di energia elettrica, è consigliabile:

• differenziare le stoviglie più delicate daquelle più résistenti ai detersivi aggressivi e alle alte temperature;
  non versare il detersivo direttamente sulle stoviglie.

Nel caso in cui fosse necessario aprirle la porta durante la fase di lavaggio, il programma verrà interrotto, la relativa spia continuera a lampeggiare ed un segnale acustico avvisera che il ciclo non è terminato. Sarà necessario attendere circa 1 minuto prima di chiudere la porta per fare ripartire il programma. Alla chiusura della porta il programma riprenderà dal punto in cui era stato interrotto. E'opportuno compiere esta ooperazione solamente se necessario, perché potrebbe provocare irregularità dello svoglamento del programma.

SPEGNIMENTO

Alla fine del programma la lavastoviglie emette un breve segnale acustico ed inoltre le spi dei programmi nr. 4 e 5 (contrassegnate da "end") lampeggiano.

Lo spegnimento della macchina si ottiene aprender la porta e premendo il pulsante di ACCENSIONE/SPEGNIMENTO (1).

ESTRAZIONDE DELLE STOVIGLIE

Al terme del programma di lavaggio attendere almeno 20 minuti prima di estrarre le stoviglia, in modo da lasciare che esse si raffreddino. Per evitare che eventuali gocce d'acqua rimaste nel cestello superiore possano cadere sulle stoviglia ancora presenti nel cestello inferiore, è consigliabile vuotare prima il cestello inferiore e poi quello superiore.

2. Rimedi alle anomalie di funzionamento

La lavastoviglie è in grado di segnalare una serie di malfunzionamenti mediate l'accensione contemporanea di più spie con il seguente significato:

ANOMALIA DESCRIZIONE
E1				Guasto acquastop E' intervento ilsystema antiallagamento (solo per i modelli provvisti). Interviene in caso di perdite d'acqua. E' necessario rivolgersi al servizio technique assistenza clienti.
E2				Livello di sicurezza E' intervento ilsystema che limita il livello d'acqua nella lavastoviglia. Interrompere il programma in corso, spegnere la lavastoviglia. Accendere e programmare nuovamente la lavastoviglia ed avviare il ciclo di lavaggio. Se il problema permane rivolgersi al servizio technique assistenza clienti.
E3				Anomalia riscaldamento acqua Il riscaldamento dell'acqua non viene eseguito o eseguito in modo anomalo. Eseguire nuovamente ilprogramma di lavaggio; se il problema permane rivolgersi al servizio technique assistenza clienti.
E4				Anomalia rilevamento temperatura acqua Interrompere il programma in corso, spegnere la lavastoviglia. Accendere e programmare nuovamente la lavastoviglia ed avviare il ciclo di lavaggio. Se il problema permane rivolgersi al servizio technique assistenza clienti.
E5				Anomalia carico acqua Il carico dell'acqua non viene eseguito o eseguito in modo anomalo. Verificare se i collegamenti idraulici sono correttli, che sua aperto il rubinetto di entrata dell'acqua e che il filtrlo non sua intasato. Se il problema permane rivolgersi al servizio technique assistenza clienti.
E6				Anomalia scarico acqua Lo scarico dell'acqua non viene eseguito o eseguito in modo anomalo. Verificare che il tubo di scarico non sia plegato o schiacciato e che il sifone o i filtri non siano intasati. Se il problema permane rivolgersi al servizio technique assistenza clienti.

ANOMALIA DESCRIZIONE

E7

Anomalia turbinetta (solo per i modelli provvisti)
Non viene misurata in modo preciso la quantità di acqua caricata. Interrompere il programma in corso, spegnere la lavastoviglia. Accendere e programmare nuovamente la lavastoviglia ed avviare il ciclo di lavaggio. Se il problema permane rivolgersi al servizio tecico assistenza clienti.

E8

Anomaliaistema lavaggio alternato Interrompere il programma in corso, spegnere la lavastoviglia. Accendere e programmare nuovamente la lavastoviglia ed avviare il ciclo di lavaggio. Se il problema permane rivolgersi al servizio tecico assistenza clienti.

E9

Anomaliaistema di carico dell'acqua
È necessario rivolgersi al servizio technique assistenza clienti.

Spia spenta Spia acca Spia lampeggiante

In caso del verificarsi di una situazione di allarme, la macchina interrompe il programma in corso segnalando l'anomalia.

Gli allarmi E1, E2, E3, E4, E8, E9 provocano la conclusione immediata del programma in corso.
Gli allarmi E5, E6 interrompono il programma in corso e una volta risolta la causa, riprendono l'esecuzione del programma.
L'allarme E7 viene visualizzato alla fine del ciclo che viene comunique portato a termine dato che non viene pregiudicato il funzionamento della lavastoviglie.

Per "azzerare" un allarme è necessario:

• apriere o chiudere la porta oppure spegnere e riaccendere la macchina.
  A quello punto è possibile programmare nuovamente la lavastoviglie.

Nel caso in cui l'anomalia dovesse persistere, occorrera interpellare il Centro di Assistenza Tecnica autorizzato.
