GEBRUIKSAANWIJZING XL 7550 ORANIER

1. Beschrijving van het bedieningspaneel 44
   2.Oplossingen voor storingen in de werking 50

Wij wensen u van harte te bedanken voor uw keuze voor dit product van ons.

Wij bevelen aan om alle instructies in deze gebruiksaanwijzing aandachtig door te lezen om op de hoogte te zichn van de meest geschikte voorwaarden voor een correct en veilig gebruik van uw vaatwasser.

De volgorde van de afzonderlijke paragrafen is erop gebaseerd dat u stap voor stap alle functies van het apparaat leert kennen, de teksten zich gemakkelijk te begrijpen en worden geillustreerd met gedetailleerde afbeeldenen.

In deze eenvoudig te raadplegen gebruiksaanwijzing zult u de antwoorden kunnen vinden op al uw vragen met betrekking tot het gebruik van de vaatwasser.

Voor meer informatie omtrent het gebruik en onderhoud van de vaatwasser moet u het bijgesloten handboek aandachtig lezen.

INSTRUCTIES VOOR DE GEBRUIKER: u vindt er nuttig advies voor het gebruik van de wasprogramma's en alle functies van de vaatwasser.

1. Beschrijving van het bedieningspaneel

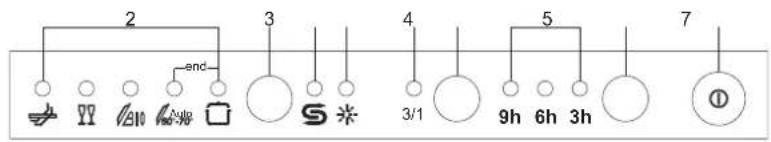

1.1 Het bedieningspaneel

Alle bedieningsorganen en controle-instrumenten van de vaatwasser zijn aanwezig op het bedieningsspaneel aan de bovenzijde.

1 AAN/UIT TOETS Door deze toets in te drukken worden de machine onder spanning gezet.

CONTROLELAMPJE GESELECTEERD PROGRAMMA

2 Het verlichte controelampje verwijst maar het geselecteerde programma en eventuele storingen (oplossingen voor de storingen).

DRUKKNOP PROGRAMMAKEUZE

3 Druk deze knop meertere malen in om het gewenste programma te selecteren.
4 CONTROLELAMPJE ZOUT BIJVULLEN (alleen indien van toepassing) Het verlichte controleampje geeft aan dat het zout in de machine op is.

CONTROLELAMPJE GLANSPOELMIDDEL BIJVULLEN

(alleen indien van toepassing)
Het verlichte controleampje geeft aan dat het glansspoelmiddel in de machine op is.
DRUKKNOP OPTIE 3/1 (alleen indien van toepassing)

Wanner u deze drukknop indrukt worden de optie voor het gebruik van de producten 3/1 ingeschakeld.

CONTROLELAMPJE OPTIE 3/1 (alleen indien van toepassing)
7 Het brandende controleampje geeft aan dat de functie is ingeschakeld.

DRUKKNOP GEPROGRAMMEERDE START (alleen indien van toepassing)
8 Door deze drukknop meerere malen acheer elkaar in te drukken kunt u het begin van het programma met 3,6 of 9 uruuitstellen.

CONTROLELAMPJE GEPROGRAMMERDE START
(aileen indien van toepassing)
Wanner dit controlampje brandt is de geprogrammeerde start van 3, 6 of 9.
eur ingesteld.

INSTELLING VAN HET WASPROGRAMMA EN INSCHAKELEN VAN DE MACHINE

Om het voor de te wassen vaat meest geschikte programma te selecteren verwijzen wij hier de onderstaande tabel, waar u het meest geschikte wasprogramma kunt vinden afhankelijk van de aard en de mate van bevuiing van de vaat.

Druk, als via de voorgestelde tabel, het meest geschikte programma bepaald is:

• de toets AAN/UIT (1) in en wacht tot het PROGRAMMACONTROLELAMPJE (2) gaat branden;
  toets PROGRAMMAKEUZE (3) drukknop meerere malen in tot het controelampje van het gewenste programma gaat branden;
• de deur sluiten; na ongeveer 2'' zal het programma starten,ijdens het verloop ervan za het betreffende CONTROLELAMPJE knipperen (signalering programma in uitvoering).

PROGRAMMA NUMMER EN SYMBOOL			LADEN VAN VAAT EN BESTEK	AFWIKKELING PROGRAMMA'S	DUUR VERBRUIK
					MINUET (2)	WATER LITER (1)	ENERGIE KWh (2)
1		WEKEN	Pannen en bestek in afwachting van een laatste wasbeurt	Koud voorwassen	15' 6		0,03
2		FIJN	Wassen onmiddelijk na het gebruik voor niet erg vierze vaat	Wassen oop 45°C Koud spoelen Spoelen op 68°C Drogen	70' 121,00
3		BIO (*)EN 50242	Wassen onmiddelijk na het gebruik voor normaal vierze vaat	Koud voorwassen Wassen oop 50°C Koud spoelen Spoelen op 65°C Drogen	180' 15 1,05
4		NORMAAL	Normaal vieze vaat	Koud voorwassen Wassen oop 65°C Koud spoelen Spoelen op 68°C Drogen	90'	17	1,30
5		INTENSIEVE	Zeer vieze pannen en bestek (uit gezonderd delicate delen)	Voorwassen op 45°C Wassen op 70°C 2 koute spoelbeurten Spoelen op 70°C Drogen	110' 201,60

Gebruik het weken uitsluitend bij een gedeeltelijke belading.

De "3/1" (6) is optioneel voor alle programma's,uit gezonderd het weken.

(*) Referentieprogramma volgens de EN 50242 norm.
(1) Gemiddeld verbruik bij een regeling van de ontharder op niveau 2.
(2) De duur van de cyclus en het energieverbruik kannen varieren afhankelijk van de temperatuur van het water en de omgeving en van het type en de hoeveelheid vaat.

De wascyclus zal nicht worden gestart als de deur van de vaatwasser nicht of Niet op de juiste manier gesloten is.

LABEL VOOR CONTROLE-INSTITUTEN

Controlenorm EN 50242
Vergelijkbaar programma BIO
Belading 12 couverts
Soort afwasmiddel B
Dosering afwasmiddel 30 g
Regeling glansspoelmiddel 5/6

1.2 Wasprogramma's

Alvorens een wasprogramma te starten moet u controleren of:

• de waterkraan geopend is;
• er regeneratiezout in het reservoir aanwezig is;
  er voldoende afwasmiddel in het bakje is gedaan;
  de korven op de juiste wijze zichn beladen;
• de spreoiarmen vrij, onbelemmerd konnen draaien;
  de deur van de vaatwasser goed is gesloten.

Wanneer u deutsche drukknop (6) indrukt worden de optie "3/1", ingeschakeld, wat worden bevestigd door het gaan branden van het bijbehorende controelampje.

Deze optie dient specifiek voor het gebruik van afwasmiddelen (in de vorm van tabletten of als poeder) met geintegreerd zout en glansmiddel.

Wanner u voor het gebruik van een dergelijk product besluit, moet u de drukknop indrukken om de vaatwasser de voor een optimale wasbehandeling noodzakelijkke parameters te+kunnen latent aanpassen en de in deze speciale producten aanwezigde doses afwasmiddel, zout en glansmiddel volledig te+kunnen benutten. Op het eind van de wascyclus za de machine automatisch wee de instelleningen voor het gebruik van traditionele producten innemen.

ANNULERING VAN HET LOPENDE PROGRAMMA

• Om het lopende programme te annuleren moet u, na de deur te hebben geopend, de drukknop PROGRAMMAKEUZE (3) eenaar seconden lang ingedrukt houden tot de controelampjes van de programma's 4 en 5 gelijktijdig gaan branden (gekenmerkt met "end").

• De deur cervolgens weeer sluiten.
• Na ongeveer 1 minuut zal de vaatwasser maar de einde cyclus stand gaan.

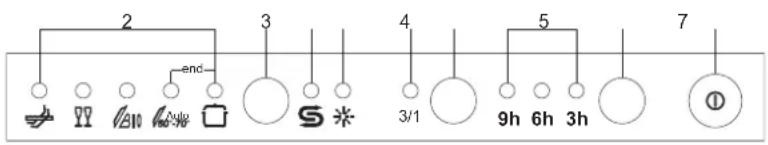

WIJZIGING VAN HET PROGRAMMA

Om een programme waar de machine mee bezig is, te wijzigen, hoeft u alleen maar de deur te openen en het neue programme te selecteren. Als u de deur wee sluit zal de vaatwasser automatisch het neue programme uitvoeren.

6

9

GEPROGRAMMERDE START (alleen indien van toepassing)

U knot het begin van het programme met 3, 6 of 9 uuruitstellen.

Op deze wijze kunt u de vaatwasser op het voor u meest geschikte tijdstip latent werken. Na het gewenste programma te hebben ingesteld moet u de GEPROGRAMMEERDE START drukknop (8) indrukken om het geschikte uitstel te selecteren. Het bijbehorende GEPROGRAMMEERDE START controelampje (9) zal.gaan branden. Wanner u de procedure wenst te verlaten zonder de geprogrammeerde start in te stellen moet u de drukknop meerere malen indrukken tot alle drie de controelampjes uit+zijn. Op het eind van de cyclus worden de procedure automatisch afgesloten en, indien u dit wenst, zult u hem voor het volgende programma weeopnieuw moeten instellen.

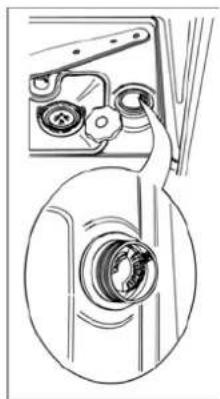

REGELING VAN DE ONTHARDER

De vaatwasser is uitgerust met een inrichting die het möglichk maakt om de regeling van de ontharder aan te passen aan de hardheid van het vulwater.

Afhankelijk van het model bevindt de keuzeschakelaar voor de regeling zich:

• in de kunststof ring op de rechterwand aan de binnenkant van de vaatwasser;
• in de ontharder, net onder de dop.

Beide kuren worden ingesteld op5 standen:

TABLE HARDHEID VAN HET WATER

HARDHEID VAN HET WATER		REGELING
Duitse grades (°dH) Franse grades (°dF)
0 - 4 0 - 7 Staand nr. 1 GEEN ZOUT
5 - 15	8 - 25	Staand nr. 1
16 - 23	26 - 40	Staand nr. 2
24 - 31	41 - 60	Staand nr. 3
32 - 47	61 - 80	Staand nr. 4
48 - 58	81 - 100	Staand nr. 5

Vraag het waterleidingbedrijf om de informatie betreffende de hardheidsgraad van het water.

OM ENERGIE TE BESPAREN! ... EN VOOR HET BEHOUD VAN HET MILIEU

-Probeer om de vaatwasser altijd volledig bevuld te gebruiken.
Was de vaat nicht onder stromend water.
- Gebruik het voor de aard van de vaat meest geschikte programma.
- Spoel Niet vooraf eerst af.
- Sluit, indien möglich, de vaatwasser aan op een warmwaterleiding tot 60^ .

OM HET AFWASMIDDELVERBRUIK TE BEPERKEN! ... EN VOOR HET BEHOUD VAN HET MILIEU

De in de afwasmiddelen voor vaatwassers aanwezige fosfaten vormen een probleem voor het milieu. Om een overmatig afwasmiddel- en stroomverbruik te voorkomen, raden wij aan om:

• de delicate vaat te scheiden van vaat die beter bestand is gegen agressieve afwasmiddelen en hove temperatures;
• het afwasmiddel niedrechtstreeks op de vaat te gieten.

Wanneer het nodig maar blijken omijdens het wassen de deur te openen, za het programma worden onderbroken, za het betreffende controlampje blijven knipperen en za een geluidssignaal erop wijzen dat de cyclus nog Niet is voltooid. U zult circa 1 minuut要去en wachten voordat u de deur kunt sluiten om het programma weer te hervatten. Bij het sluiten van de deur za het programma weer worden hervat vanaf het punt waarop het werd onderbroken. Het verdient aanbeveling om deze handeling uitsluitend indienoodzakelijkukt te voeren, onward het onregelmatigheden in de afwerking van het programma zou kunnen veroorzaken.

BEEINDIGING

Op het eind van het programma zendt de vaatwasser een kort geluidssignaal uit en zullen de programmacontroleampjes nr. 4 en 5 (gekenmerkt met "end") knipperen.

Om de machine uit te schakelen moet de deur worden geopend en de drukknop AAN/UIT (1) worden ingedrukt.

VERWIJDEREN VAN DE VAAT

Na beeinging van het wasprogramma moet u tenminste 20 minuten wachten alvorens de vaat er uit te halen, om hem te laten afkoelen. Om te voorkomen dat eventuele in de bovenste korf achtergebleven waterdruppels op de nog in de onderste korf achtergebleven vaat vallen, worden het aangeraden om eerst de onderste korf en daarna pas de bovenste korf leeg te halen.

2. Oplossingen voor storingen in de werking

De vaatwasser is in staat om een aantal storingen te melden door het gewelijktdig oplichten van meerdere controelampjes met de volgende betekenis:

E1	De overstromingsbeveiliging is in werkung getreden (uitsluitend voor de hiermee uitergeruste modellen). Hij treedt in werkung bij waterlekkages. U要去 zich wenden tot de technische Dienst van de klantenservice.
E2	Veiligheidsniveau Het systeem dat het waterpeil in de vaatwasser beperkt is in werkung getreden. Onderbreek het ropende programme en schakel de vaatwasser uit. Schakel de vaatwasser weer in,programmeer hemeer en start de wascyclus. Wanner het probleem aanhoudt要去 u zich wenden tot de technische Dienst van de klantenservice.
E3	Afwijkingijdens het opwarmen van het water Het water wordeniet of op abnormale wijze opgewarmd. Herhaal de wascyclus; wanner het probleem aanhoudt要去 u zich wenden tot de technische Dienst van de klantenservice.
E4	Afwijkingijdens het meten van de watertemperatuur Onderbreek het ropende programme en schakel de vaatwasser uit. Schakel de vaatwasser waar in,programmeer hem opnieuw en start de wascyclus. Wanner het probleem aanhoudt要去 u zich wenden tot de technische Dienst van de klantenservice.
E5	Afwijkingijdens het vullen met water De vaatwasser wordeniet of op abnormale wijze gezuld met water. Controller of de hydraulische aansluitingen op correcte wijze uitgevoerd,of de waterkraan geopend is en of het filter Niet verstop is. Wanner het probleem aanhoudt要去 u zich wenden tot de technische Dienst van de klantenservice.
E6	Afwijkingijdens het wegpompen van het water Het water wordeniet of op abnormale wijze weggemopt. Controller of de afvoerslang Niet geknikt of afgeklemd is en of de sifon of de filters Niet verstop�zijn. Wanner het probleem aanhoudt要去 u zich wenden tot de technische Dienst van de klantenservice.

Afwijkang aan het schoopenwielte (uitsluitend voor de hiermee uitergeruste modellen)

De binnengestroomde hoeveelheid water worden nicht precies gemeten. Onderbreek het ropende programma en schakel de vaatwasser uit. Schakel de vaatwasser weer in,programmeer hem opnieuw en start de wascyclus. Wanner het probleem aanhoudt moet u zich wenden tot de technische Dienst van de klantenservice.

Afwijkang aan het alternerende wassysteme

E8

E9

U moet zich wenden tot de technische Dienst van de klantenservice.

Controleampjeuit

Controleampje brandt

Controleampj knippert

Als zich de alarmsituatie voordoet zal de machine het actieve programme onderbreken en de afwijking signaleren.

Bij de alarmen E1, E2, E3, E4, E8, E9 zullen de lopende programma's onmiddelijk worden onderbroken.
- Den alarmen E5, E6 zullen het lopende programma onderbreken en, wanner de oorzaak eenmaal is verholpen, de uitvoering van het programme hervatten.
- Het alarm E7 worden afgebeeld op het eind van de cyclus die in ieder geval worden afgewerkt, omdat de werkking van de vaatwasser er nicht door worden geschaad.

Om een alarm te "annuleren" moet u:

• deOUR openen en sluiten of de machine uit- en weein schakelen. Nukunt u de vaatwasser weeopnieuw programmeren.

Wonneer het probleem Niet macht zich opgelost moet u zich tot de erkende Technische Servicedienst wenden.
