MODE D'EMPLOI XL 7550 ORANIER
1.Description des commandes 24
2. Guide de dépannage 30
Nous vous remercions d'avoir besoin notre produit.
Nous vous conseillons de dire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sure de votre lave-vaisselle.
Les paragraphs sont proposés de façon à arriver pas à pas à la connaissance de toutes les fonctionnalités de l'appareil, les textes sont facilement comprehensibles et reportent à des images détaillées.
Ce manuel, d'une consultation facile, vous permettra de satisfaire toutes les demandes qui pourront surgir sur l'utilisation du lave-vaisse.
Pour toute autre information sur l'utilisation et l'entretien du lavevaisselle, dire attentivement le manuel ci-joint.
INSTRUCTIONS POUR L'UTILISATEUR: des conseils utiles sont disponibles sur les programmes de lavage et toutes les fonctions du lavevaisselle.
1. Description des commandes

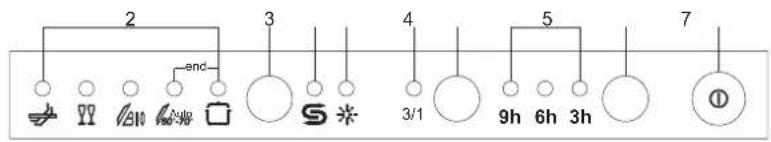

1.1 Le bandeau de commandes supérieur
Toutes les commandes et les contrôles du lave-vaiselle sont réunis sur le bandeau de commandes supérieur.
| 1 | TOUCHE D'ALLUMAGE/EXTINCTION En pressant cette touche on met la machine sous tension. |
| 2 | VOYANTS PROGRAMME SELECTIONNÉ Levoyant allumé indique le programme scélectionné et la présence d'eventuelles anomalies (consulter le guide de dépannage). |
| 3 | BOUTON SELECTION PROGRAMMES En pressant ce bouton en séquence, on peut scélectionner le programme désiré. |
| 4 | VOYANT MANQUE DE SEL (préSENT seulement sur certains modèles) Levoyant allumé indique que la machine n'a plus de sel. |
| 5 | VOYANT MANQUE PRODUIT DE RINÇAGE (presentement sur certains modèles) Levoyant allumé indique que la machine n'a plus de produit de rinceage. |
| 6 | TOUCHE OPTION 3/1 (préSENT seulement sur certains modèles) En pressant cette touche, on active l'options d'utilisation des produits 3/1. |
| 7 | VOYANT OPTION 3/1 (préSENTONLY sur certains modèles) Levoyant allumé indique que la fonction est active. |
| 8 | TOUCHE DÉPART DIFFÉRÉE (préSENT ONLY sur certains modèles) En appuyant plusieurs fois sur cette touche, il est possible de retarder le départ du programme de 3, 6 ou 9 heures. |
| 9 | VOYANTS DÉPART DIFFÉRÉ (préSENT ONLY sur certains modèles) L'allumage indique que le départ différé de 3, 6, 9 heures a été scélectionné. |
CONFIGURATION DU PROGRAMME DE LAVAGE ET ALLUMAGE
Pour sélectionner le programme le plus approprié au type de vaisse à laver, consulter le tableau ci-après qui mentionne le type de lavage optimal en fonction également de la nature de la vaisse et du degré de saleté.
Après avoir trové le programme de lavage le plus approprié à l'aide du tableau proposé:
- presser la touche ALLUMAGE/EXTINCTION (1) et attendre l'allumage du VOYANT PROGRAMMES (2);
- appuyer plusieurs fois sur le bouton de SELECTION PROGRAMMES (3) jusqu'à l'allumage duvoyant correspondant au programme désire;
- fermer la porte; après 2 sec. environ le programme commence, pendant son déroulement le VOYANT correspondant clignotera (signalisation de programme en cours).
| PROGRAMME NUMERO ET SYMBOLE | CHARGE VAISSELE ET COUVERTS | DÉROULEMENT PROGRAMMES | DURÉE CONSOMMATION | ||||
| MINUTES (2) | EAU LITRES (1) | ENERGIE KWh (2) | |||||
| 1 | TREMPAGE | Casseroles et couverts en attente d'un autre lavage | Prélavage à froid | 15' 6 | 0,03 | ||
| 2 | LEGÈR | Lavage immédiat après l'utilisation pour vaisselle peu sale | Lavage à 45°C Rincage à froid Rincage à 68°C Sèchage | 75' | 12 | 1,00 | |
| 3 | BIO (*) EN 50242 | Lavage immédiat après l'utilisation pour vaisselle normalement sale | Prélavage à froid Lavage à 50°C Rincage à froid Rincage à 62°C Sèchage | 180' 15 | 1,05 | ||
| 4 | NORMAL | Vaissselle normalement sale | Prélavage à froid Lavage à 65°C Rincage à froid Rincage à 68°C Sèchage | 90' 17 | 1,30 | ||
| 5 | INTENSIF | Casseroles et vaisselle très sales (à l'exception de la vaisselle délicate) | Prélavage à 45°C Lavage à 70°C 2 rincages à froid Rincage à 70°C Sèchage | 110' 20 | 1,60 | ||
Effectuer le trempage uniquement en demi-charge.
L'option "3/1" (6) est facultative pour tous les programmes, à l'exclusion du trempage.
(*) Programme de référence selon la norme EN 50242.
(1) Consommation moyenne en considérant le réglage de l'adoucisseur sur le niveau 2.
(2) La durée du cycle et la consommation d'énergie peuvent changer en fonction de la température de l'eau et ambiente, du type et de la quantité de vaisse.
Si la porte du lave-vaiselle n'a pas ete fermee ou n'est pas bien fermee, la machine ne se met pas en marche.
TABLEAU POUR INSTITUTS DE CONTROLLE
| Norme de contrôle EN 50242 | |
| Programme comparatif BIO | |
| Charge 12couverts | |
| Type de détergent B | |
| Dosage du détergent 30 g | |
| Réglage du produit de rinçage 5/6 |
1.2 Programmes de lavage
Avant de faire demarrer un programme de lavage, vérifier que:
Le robinet de I'eau soit ouvert
- Dans le réservoir de l'adoucisseur il y ait du sel regénérant.
Dans le réservoir il y a la dose adequate de détergent.
Les paniers aient eté charges correctement
- Les bras de lavage toument librement et sans obstacles.
-La portedlave-vaiselle soit bien fermée.
TOUCHE OPTION 3/1
En pressant la touche (6), on active l'option « 3/1», confirmée par l'allumage duvoyant correspondant.
Cette option est spécifique pour l'utilisation de détergents (en pastilles ou en poudre) avec sel et produit de rinceage combinés. Lorsqu'on decide d'utiliser un produit de ce type, presser la touche pour permettre au lave-vaisselle de changer les paramétres nécessaires à effectuer au moins le lavage, en utilisant complètement les doses de détergent, sel et produit de rinceage prêts dans ces produits spéciaux.
À la fin du cycle, la machine se prépare automatiquement pour l'utilisation de produits traditionnels.
- Pour annuler le programme en cours, il est nécessaire après avoir ouvert la porte, presser et tenir pressé pendant quelques secondes le bouton de SELECTION PROGRAMMES (3) jusqu'à l'allumage simultané des voyants des programmes 4 et 5 (marqués «end»).
Refermer la porte.
- Àprous 1 minute environ, la machine finit son cycle.

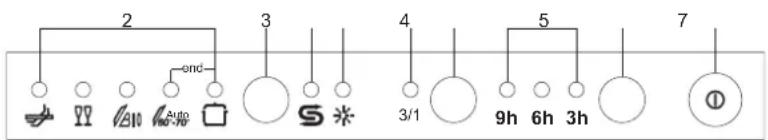

MODIFICATION DU PROGRAMME
Pour modifier un programme en cours, ouvrir la porte et selectionner le nouveau programme. Lorsque la porte est refermée, le lave-vaissele exécuté automatiquement le nouveau programme.
6
9
DéPART DIFFÉRÉ (préSENT seulement sur certains modèles)
Il est possible de retarder le départ du programme de 3, 6 ou 9 heures.
On peut ainsi faire fonctionner le lave-vaiselle dans la tranche hora qui convient le mieux.
Après avoir sélectionné le programme désiré, appuyer sur la touche DÉPART DIFFÉRÉ (8) pour sélectionner le retard. Le voyant correspondant DÉPART DIFFÉRÉ (9) s'allume.
Si l'on peut sortir de la procédure sans sélectionner le départ différé, appuyer plusieurs fois sur la touche jusqu'à l'extinction des 3 voyants.
À la fin du cycle, la procédure s'exclut automatiquement, par conséquent si l'on désire un départ différé pour le programme suivant il faudra le sélectionner de nouveau.

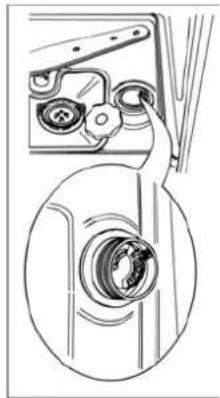

RéGLAGE DE L'ADOUCISSEUR
Le lave-vaisse est doté d'un dispositif qui permet de personnelier le réglage de l'adoucisseur en fonction de la durée de l'eau de réseau.
Selon les modèles, le sélecteur qui agit sur le réglage peut être:
- dans l'embout en plastique qui se trouve sur le côte croit, à l'intérieur du lave-vaisse;
- à l'intérieur de l'adoucisseur, juste sous le bouchon.
Les deux permettent le réglage sur 5 positions:
TABLEAU DE LA DURETE DE L'EAU
| DURETÉ DE L'EAU | RéGLAGE | |
| Duretés Allemandes (°dH) | Duretés Françaises (°dF) | |
| 0 - 4 0 - 7 Position N. 1 PAS DE SEL | ||
| 5 - 15 | 8 - 25 | Position N. 1 |
| 16 - 23 | 26 - 40 | Position N. 2 |
| 24 - 31 | 41 - 60 | Position N. 3 |
| 32 - 47 | 61 - 80 | Position N. 4 |
| 48 - 48 | 81 - 100 | Position N. 5 |
Demanders les informations relatives au degré de durée de l'eau à l'entreprises hydrique de distribution.
POUR ECONOMISER DE L'ENERGIE I... ET RESPECTER L'ENVIRONMENT
- Essayer de tous jours utiliser le lave-vaisselle en pleine charge.
- Ne pas rincer au préalable la vaisse à l'eau courante.
Utiliser le programme de lavage le plus approprié à chaque type de charge. - Ne pas effectuer de rincages préliminaires.
Raccorder le lave-vaiselle à une installation d'eau chaude jusqu'à 60^ (si disponible).
POUR RÉDUIRE LES CONSOMMATIONS DE DÉTERGENT!... ET RESPECTER L'ENVIRONNEMENT
Les phosphates présents dans le détergent pour lave-vaisseille constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d'énergie électrique, il est conseilé:
- de séparer la vaisse plus délicate de la vaisse plus résistante aux détergents agressifs et aux températures élevées;
de ne pas verser le détergent directement sur la vaisse.
Si l'on doit ouvrir la porte pendant le lavage, le programme sera interrompu, levoyant correspondant continuera a clignoter et un signal sonore visera que le cycle n'est pas terminé. Il faudra attendre environ 1 minute avant de fermer la porte pour faire repartir le programme. À la fermeture de la porte le programme reprendra du point où il a été interrompu. Il est opportun d'effectuer cette opération uniquement si elle est nécessaire, car elle pourrait provoquer des irrégularités dans le déroulement du programme.
ARRET
À la fin du programme, le lave-vaiselle émet un bref signal sonore et les voyants des programmes 4 et 5 (marqués «end») clignotent.
On obtient l'extinction de la machine en ouvrant la porte et en appuyant sur le bouton d'ALLUMAGE/EXTINCTION (1).
EXTRACTION DE LA VAISSELLE
À la fin du programme de lavage, attendre au moins 20 minutes avant d'extraire la vaisse, de sorte à ce qu'elle refroidisse. Pour éviter que d'eventuelles gouttes d'eau restées dans le panier supérieur puissant tomber sur la vaisse qui se trouve encore dans le panier inférieur, il estconseilé de vider tout d'abord le panier inférieur et ensuite le panier supérieur.
2. Guide de dépannage
Le lave-vaisse est en mesure de signaler une série de mauvais fonctionsements par l'allumage simultané de plusieurs voyants dont le sens est le suivant:
| ANOMALIE DESCRIPTION | ||||
| E1 | ○ | ○ | ○ | Problème acquastopIntervention du système anti débordement(seulement pour les modèles qui en sont équipés).Intervention en cas de fuites d'eau. S'adresser au service après-vente. |
| E2 | ○ | ○ | ○ | Niveau de sécuritéIntervention du système qui limite le niveau d'eau dans le lave-vaisselle. Interrompore le programme en cours, étéindre le lave-vaisselle. Allumer,programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persisté, s'adresser au service après-vente. |
| E3 | ○ | ○ | ○ | Anomalie chauffage de l'eauLe chauffage de l'eau n'est pas effectué ou esteffectué d'une façon anomale. Effectuer de nouveau le programme de lavage; si le problème persisté, s'adresser au service après-vente. |
| ○ | ○ | |||
| ○ | ○ | |||
| E4 | ○ | ○ | ○ | Anomalie relevée de la température de l'eau.Interrompore le programme en cours, étéindre le lave-vaisselle. Allumer,programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persisté, s'adresser au service après-vente. |
| ○ | ○ | |||
| ○ | ○ | |||
| E5 | ○ | ○ | ○ | Anomalie arrivée de l'eauL'arrivée de l'eau dans le lave-vaisselle ne se fait pasou se fait d'une façon anomale. Vérifier si lesraccordements hydrauliques sont corrects, si le robinet d'entrée de l'eau est ouvert et si le filtre n'estpas obstrué. Si le problème persisté, s'adresser au service après-vente. |
| ○ | ○ | |||
| ○ | ○ | |||
| E6 | ○ | ○ | ○ | Anomalie évacuation de l'eauL'évacuation de l'eau ne se fait pas ou se fait d'une façon anomale. Vérifier que le tuyau d'évacuation ne soit pas plié ou écrasé et que le siphon ou les filtresne soient pas obstrués. Si le problème persisté, s'adresser au service après-vente. |
| ○ | ○ | |||
| ○ | ○ | |||
ANOMALIE DESCRIPTION
E7
Anomalie petite turbine (seulement pour les modèles qui en sont équipés)
La quantité d'eau chargée n'est pas mesurée de façon précise. Interrompè le programme en cours, étéindre le lave-vaiselle. Allumer, programmer de nouveau le lave-vaiselle et faire partir le cycle de lavage. Si le problème persisté, s'adresser au service après-vente.
E8
E9
omalie système de lavage alterné.
Interrompè le programme en cours, éteindre le lavevaisselle. Allumer, programmer de nouveau le lavevaisselle et faire partir le cycle de lavage. Si le problème persisté, s'adresser au service après-venture.
Anomalie système d'arrivée de l'eau.
S'adresser au service après-vente.
Voyant éteint Voyantumé Voyant clignotant
Si une situation d'alarme se produit, la machine interrompt le programme de lavage.
- Les alarmes E1, E2, E3, E4, E8, E9 provoquent la conclusion immediate du programme en cours.
- Les alarmes E5, E6 interrompent le programme en cours et lorsque la cause est résolue le programme reprend.
L'alarme E7 est visualisé à la fin du cycle qui termine étant donné que le fonctionnement du lave-vaisse n'est pas compromis.
Pourmettrea“zero”unealarme,ilfaut:
- ouvrir et fermer la porte; ou bien, éteindre et rallumer la machine. Il est maintainant possible de reprogrammer le lave-vaisse.
Si l'anomalie persiste, se mettre en contact avec le service assistance agreé.
