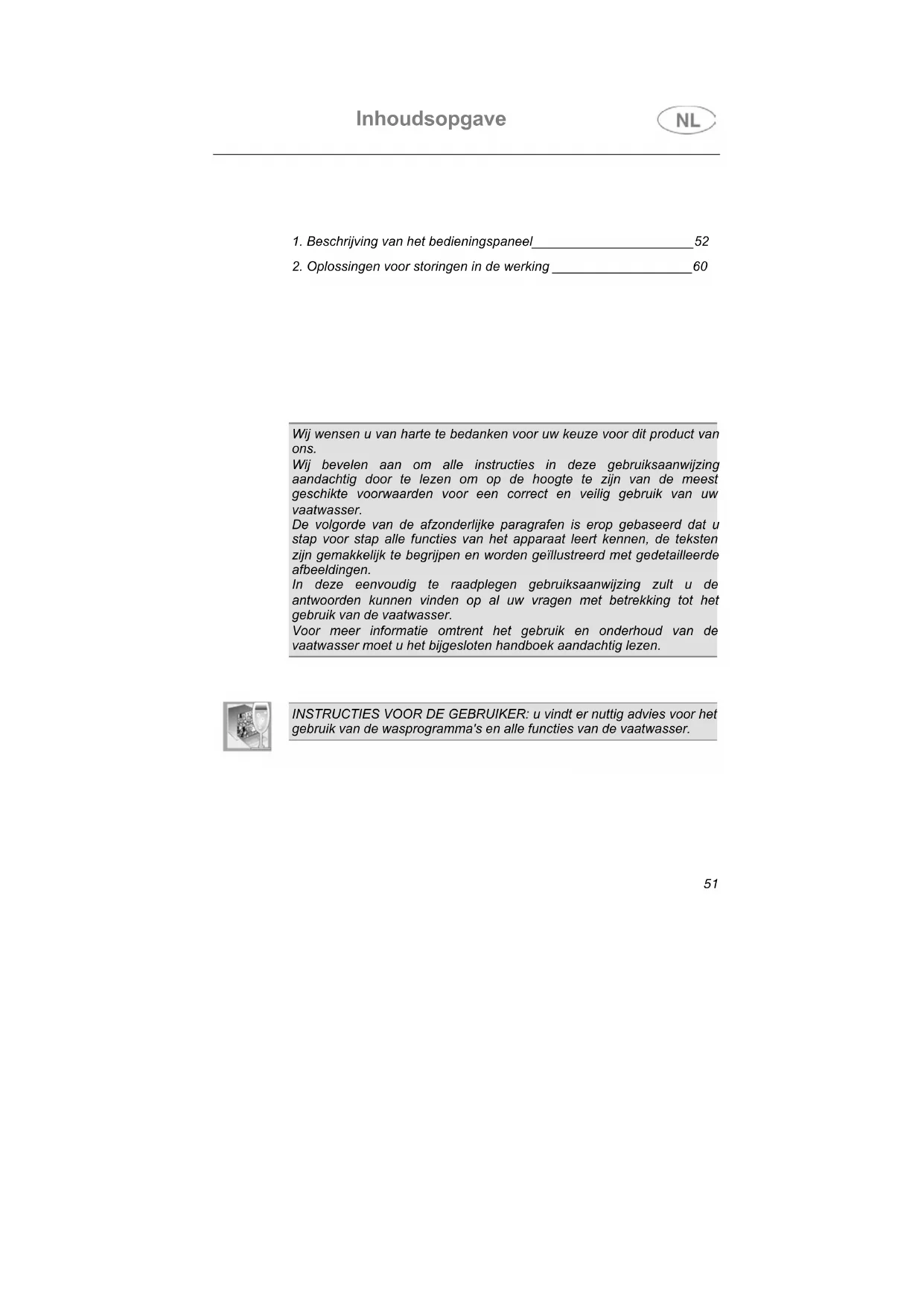

GEBRUIKSAANWIJZING 7545 ORANIER

1. Beschrijving van het bedieningspaneel 52
2. Oplossingen voor storingen in de werking ____ 60

Wij wensen u van harte te bedanken voor uw keuze voor dit product van ons.

Wij bevelen aan om alle instructies in deze gebruiksaanwijzing aandachtig door te lezen om op de hoogte te zijn van de meest geschikte voorwaarden voor een correct en veilig gebruik van uw vaatwasser.

De volgorde van de afzonderlijke paragrafen is erop gebaseerd dat u stap voor stap alle functies van het apparaat leert kennen, de teksten zijn gemakkelijk te begrijpen en worden geïllustreerd met gedetailleerde afbeeldingen.

In deze eenvoudig te raadplegen gebruiksaanwijzing zult u de antwoorden kunnen vinden op al uw vragen met betrekking tot het gebruik van de vaatwasser.

Voor meer informatie omtrent het gebruik en onderhoud van de vaatwasser moet u het bijgesloten handboek aandachtig lezen.

INSTRUCTIES VOOR DE GEBRUIKER: u vindt er nuttig advies voor het gebruik van de wasprogramma's en alle functies van de vaatwasser.

1. Beschrijving van het bedieningspaneel

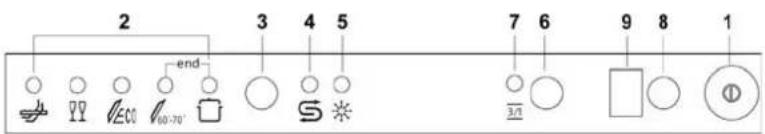

1.1 Het bedieningspaneel

Alle bedieningsorganen en controle-instrumenten van de vaatwasser zijn aanwezig op het bedieningspaneel aan de bovenzijde. De handelingen voor het inschakelen, programmeren, uitschakelen enz. kunnen uitsluitend bij een geopende deur plaatsvinden.

2 3 4 5 end 7 6 9 8 1 3/π

AAN/UIT TOETS
Door deze toets in te drukken wordt de machine onder spanning gezet.
ONTROLELAMPJE GESELECTEERD PROGRAMMA
2 Het verlichte controlelampje verwijst naar het geselecteerde programma en eventuele storingen (oplossingen voor de storingen).
2 DRUKKNOP PROGRAMMAKEUZE
Druk deze knop meerdere malen in om het gewenste programma te selecteren.
4. CONTROLELAMPJE ZOUT BIJVULLEN
Het verlichte controlelampje geeft aan dat het zout in de machine op is.
CONTROLELAMPJE GLANSPOELMIDDEL BIJVULLEN
Het verlichte controlelampje geeft aan dat het glansspoelmiddel in de machine op is.
DRUKKNOP OPTIE "3/1"
6 Wanneer u deze drukknop indrukt wordt de optie voor het gebruik van de producten 3/1 ingeschakeld.
CONTROLELAMPJE OPTIE "3/1"
Het brandende controlelampje geeft aan dat de functie is ingeschakeld.
UITSTEL PROGRAMMA DRUKKNOP
8 Wanneer u deze drukknop indrukt kunt het begin van het programma tot en met 9 uur uitstellen.
9 INFORMATIEDISPLAY

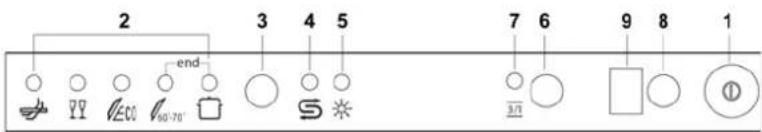

INSTELLING VAN HET WASPROGRAMMA EN INSCHAKELEN VAN DE MACHINE

Om het voor de te wassen vaat meest geschikte programma te selecteren verwijzen wij naar de onderstaande tabel, waar u het meest geschikte wasprogramma kunt vinden afhankelijk van de aard en de mate van bevuiling van de vaat.

Druk, als via de voorgestelde tabel, het meest geschikte programma bepaald is:

• de toets AAN/UIT (1) in en wacht tot het PROGRAMMACONTROLELAMPJE (2) gaat branden;
• toets DPROGRAMMAKEUZE (3) drukknop meerdere malen in tot het controlelampje van het gewenste programma gaat branden;
• de deur sluiten; na ongeveer 2" zal het programma starten, tijdens het verloop ervan zal het betreffende CONTROLELAMPJE knipperen (signalering programma in uitvoering).

2 3 4 5 7 6 9 8 1 end 300 60-70 S 3n

PROGRAMMA NUMMER EN SYMBOOL			LADEN VAN VAAT EN BESTEK	AFWIKKELING PROGRAMMA'S	DUUR VERBRUIK
					MINUUT (2)	WATER LITER (1)	ENERGIE KWh (2)
1		WEKEN	Pannen en bestek in afwachting van een laatste wasbeurt	Koud voorwassen	9' 5 0,03
2		FIJN	Wassen onmiddellijk na het gebruik voor niet erg vieze vaat	Wassen oop 45°C Koud spoelen Spoelen op 68°C Drogen	59' 12 0,90
3		ECO (*) EN 50242	Wassen onmiddellijk na het gebruik voor normaal vieze vaat	Wassen oop 55°C Koud spoelen Spoelen op 66°C Drogen	175' 13 1,01
4		AUTO 60-70	Normaal vieze vaat	Koud voorwassen Wassen oop 50°C Wassen oop 65°C Koud spoelen Spoelen op 70°C Drogen	(**) (**)(**)
5		INTENSIEVE	Zeer vieze pannen en bestek (uitgezonderd delicate delen)	Voorwassen op 45°C Wassen op 70°C 2 koude spoelbeurten Spoelen op 70°C Drogen	105' 20 1,50

Gebruik het weken uitsluitend bij een gedeeltelijke belading.

(*) Referentieprogramma volgens de EN 50242 norm.
(**) Wanneer u het programma "AUTO 60-70" selecteert, zal de vaatwasser het type vuil herkennen en de wasparameters automatisch aanpassen.
(1) Gemiddeld verbruik bij een regeling van de ontharder op niveau 2
(2) De duur van de cyclus en het energieverbruik kunnen variëren afhankelijk van de temperatuur van het water en de omgeving en van het type en de hoeveelheid vaat.

De wascyclus zal niet worden gestart als de deur van de vaatwasser niet of niet op de juiste manier gesloten is.

TABEL VOOR CONTROLE-INSTITUTEN

Controlenorm EN 50242
Vergelijkbaar programma ECO
Belading 10 couverts
Soort afwasmiddel B
Dosering afwasmiddel 25 g
Regeling glansspoelmiddel 5/6

1.2 Wasprogramma's

Alvorens een wasprogramma te starten moet u controleren of:

•de waterkraan geopend is;
•er regeneratiezout in het reservoir aanwezig is;
•er voldoende afwasmiddel in het bakje is gedaan;
- de korven op de juiste wijze zijn beladen;
- de sproeiarmen vrij, onbelemmerd kunnen draaien;
- de deur van de vaatwasser goed is gesloten.

(beschikbaar in alle programma's met uitzondering van het weken programma)

Wanneer u de drukknop (6) indrukt wordt de optie "3/1" geactiveerd, wat wordt bevestigd door het gaan branden van het bijbehorende controlelampje. Deze optie is ontwikkeld voor het gebruik van vaatwasproducten (in poedervorm of als tabletten) die substanties bevatten die de regeneratiezouten en het glansmiddel vervangen, en die op de markt bekend staan onder de naam "3 in 1"; in dit geval zal de vaatwasser het product op optimale wijze gebruiken en het verbruik van zout en glansmiddel, dat eventueel al in de vaatwasser aanwezig is, vermijden.

Opmerking: bij selectie van de "3/1" drukknop is het normaal dat de controlelampjes zout/glansmiddel blijven branden wanneer de betreffende bakjes leeg zijn.

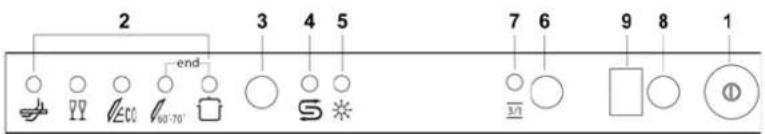

UITSTEL VAN HET PROGRAMMA

Met de drukknop UITSTEL PROGRAMMA (8) kunt u het uitstel van de start van het programma selecteren, tot en met 9 uur. Dit stelt u in staat om de machine op het gewenste tijdstip te laten draaien. Wanneer u meerdere malen de drukknop indrukt, zal op de display worden aangegeven hoe lang het starten van de machine wordt uitgesteld, vanaf 9 uur.

2 3 4 5 7 6 9 8 1 end 30-70 5/1

ANNULERING VAN HET LOPENDE PROGRAMMA

- Om het lopende programma te annuleren moet u, na de deur te hebben geopend, de drukknop PROGRAMMAKEUZE (3) een paar seconden lang ingedrukt houden tot de controlelampjes van de programma's 4 en 5 gelijktijdig gaan branden (gekenmerkt met "end").

- De deur vervolgens weer sluiten.

- Na ongeveer 1 minuut zal de vaatwasser naar de einde cyclus stand gaan.

WIJZIGING VAN HET PROGRAMMA

Om een programma waar de machine mee bezig is, te wijzigen, hoeft u alleen maar de deur te openen en het nieuwe programma te selecteren. Als u de deur weer sluit zal de vaatwasser automatisch het nieuwe programma uitvoeren.

OM ENERGIE TE BESPAREN! ... EN VOOR HET BEHOUD VAN HET MILIEU

• Probeer om de vaatwasser altijd volledig gevuld te gebruiken.
• Was de vaat niet onder stromend water.
• Gebruik het voor de aard van de vaat meest geschikte programma.
• Spoel niet vooraf eerst af.
• Sluit, indien mogelijk, de vaatwasser aan op een warmwaterleiding tot 60°C.

OM HET AFWASMIDDELVERBRUIK TE BEPERKEN! ... EN VOOR HET BEHOUD VAN HET MILIEU

De in de afwasmiddelen voor vaatwassers aanwezige fosfaten vormen een probleem voor het milieu. Om een overmatig afwasmiddel- en stroomverbruik te voorkomen, raden wij aan om:

• de delicate vaat te scheiden van vaat die beter bestand is tegen agressieve afwasmiddelen en hoge temperaturen;
• het afwasmiddel niet rechtstreeks op de vaat te gieten.

Wanneer het nodig mocht blijken om tijdens het wassen de deur te openen, zal het programma worden onderbroken, zal het betreffende controlelampje blijven knipperen en zal een geluidssignaal erop wijzen dat de cyclus nog niet is voltooid. U zult circa 1 minuut moeten wachten voordat u de deur kunt sluiten om het programma weer te hervatten. Bij het sluiten van de deur zal het programma weer worden hervat vanaf het punt waarop het werd onderbroken. Het verdient aanbeveling om deze handeling uitsluitend indien noodzakelijk uit te voeren, omdat het onregelmatigheden in de afwerking van het programma zou kunnen veroorzaken.

BEËINDIGING

Op het eind van het programma zendt de vaatwasser een kort geluidssignaal uit en zullen de programmacontrolelampjes nr. 4 en 5 (gekenmerkt met "end") knipperen.

Om de machine uit te schakelen moet de deur worden geopend en de drukknop AAN/UIT (1) worden ingedrukt.

VERWIJDEREN VAN DE VAAT

Na beëindiging van het wasprogramma moet u tenminste 20 minuten wachten alvorens de vaat er uit te halen, om hem te laten afkoelen. Om te voorkomen dat eventuele in de bovenste korf achtergebleven waterdruppels op de nog in de onderste korf achtergebleven vaat vallen, wordt het aangeraden om eerst de onderste korf en daarna pas de bovenste korf leeg te halen.

REGELING VAN DE ONTHARDER

OPMERKING: om de volgende regeling uit te voeren mag het wasprogramma niet op weken zijn ingesteld.

Druk de drukknop UITSTEL PROGRAMMA (8) in en houd hem ingedrukt tot de vooraf ingestelde waarde verschijnt, gevolgd door de punt (gewoonlijk 3.). Laat de drukknop los en druk hem opnieuw meerdere malen in om, uitgaande van de tabel, de gewenste waarde te verkrijgen.

De 6 mogelijke regelniveaus zullen in deze volgorde verschijnen:

3., 4., 5., 0., 1., 2..

Wanneer op de display de gewenste waarde verschijnt moet u de drukknop loslaten; na 5 seconden keert u automatisch terug naar de uitstel programma instelling en de regeling zal zijn ingesteld op de geselecteerde waarde.

OPMERKING: De display toont de regeling van de hardheid van het water en het uitstel van het programma. De punt (.) na het nummer wijst erop dat de regeling van de hardheid van het water wordt weergegeven. Wanneer de punt (.) niet verschijnt betekent dit dat het uitstel van het programma wordt weergegeven.

TABEL HARDHEID VAN HET WATER

HARDHEID VAN HET WATER		REGELING
Duitse graden (°dH) Franse graden (°dF)
0 - 5 0 - 9 0.
6 - 11 10 - 19 1.
12 - 21 20 - 36 2.
22 - 33 37 - 59 3.
34 - 45 60 - 79 4.
46 - 53 80 - 107 5.

Vraag het waterleidingbedrijf om de informatie betreffende de hardheidsgraad van het water.

2. Oplossingen voor storingen in de werking

De vaatwasser is in staat om een aantal storingen te melden door het gelijktijdig oplichten van meerdere controlelampjes met de volgende betekenis:

STORING BESCHRIJVING
E1			Storing acquastopDe overstromingsbeveiliging is in werking getreden (uitsluitend voor de hiermee uitgeruste modellen). Hij treedt in werking bij waterlekkages. U moet zich wenden tot de technische dienst van de klantenservice.
E3			Afwijking tijdens het opwarmen van het waterHet water wordt niet of op abnormale wijze opgewarmd. Herhaal de wascyclus; wanneer het probleem aanhoudt moet u zich wenden tot de technische dienst van de klantenservice.
E4			Afwijking tijdens het meten van de watertemperatuurOnderbreek het lopende programma en schakel de vaatwasser uit. Schakel de vaatwasser weer in, programmeer hem opnieuw en start de wascyclus. Wanneer het probleem aanhoudt moet u zich wenden tot de technische dienst van de klantenservice.
E5			Afwijking tijdens het vullen met waterDe vaatwasser wordt niet of op abnormale wijze gevuld met water. Controleer of de hydraulische aansluitingen op correcte wijze zijn uitgevoerd, of de waterkraan geopend is en of het filter niet verstopt is. Wanneer het probleem aanhoudt moet u zich wenden tot de technische dienst van de klantenservice.
E6			Afwijking tijdens het wegpompen van het waterHet water wordt niet of op abnormale wijze weggepompt. Controleer of de afvoerslang niet geknikt of afgeklemd is en of de sifon of de filters niet verstopt zijn. Wanneer het probleem aanhoudt moet u zich wenden tot de technische dienst van de klantenservice.

Als zich de alarmsituatie voordoet zal de machine het actieve programma onderbreken en de afwijking signaleren.

• Bij de alarmen E1, E3, E4 zullen de lopende programma's onmiddellijk worden onderbroken.
• Den alarmeB5, E6 zullen het lopende programma onderbreken en, wanneer de oorzaak eenmaal is verholpen, de uitvoering van het programma hervatten.

Om een alarm te "annuleren" moet u:

- de deur openen en sluiten of de machine uit- en weer inschakelen. Nu kunt u de vaatwasser weer opnieuw programmeren.

Wanneer het probleem niet mocht zijn opgelost moet u zich tot de erkende Technische Servicedienst wenden.
