BEDIENUNGSANLEITUNG 7545 ORANIER

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für einen ORANIER-Geschirrspül-automaten entschieden haben!

ORANIER-Geschirrspülautomaten bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design.

Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein:

Kundenservice / Ersatzteile

eMail

[e-mail]

Zentrale Küchentechnik

Telefon	0 64 62 / 9 23-355
Telefax	0 64 62 / 9 23-359

Zentrale Heiztechnik

Telefon	0 64 62 / 9 23-360
Telefax	0 64 62 / 9 23-369

Alle Dienste sind erreichbar

Mo - Do	7.30 - 17.00 Uhr
Fr	7.30 - 15.00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per eMail oder Telefax mit.

Ländervertretungen:

Österreich

ORANIER Heiz- und Kochtechnik GmbH Niederlassung Österreich Dürmberger Straße 5 · 4020 Linz

Telefon	<43> 07 32 / 66 01 88
Telefax	<43> 07 32 / 66 02 23
eMail	[e-mail]

Schweiz

Gas-Center Chur M. Honegger AG Sägenstraße 75 · 7000 Chur

Telefon	<41> 81-2 53 70 71
Telefax	<41> 81-2 53 73 31
eMail	[e-mail]

Luxemburg

Energus SA 40, rue Rangwee · 2412 Luxembourg

Telefon <352> 40 83 80

Telefax <352> 40 83 81

eMail [e-mail]

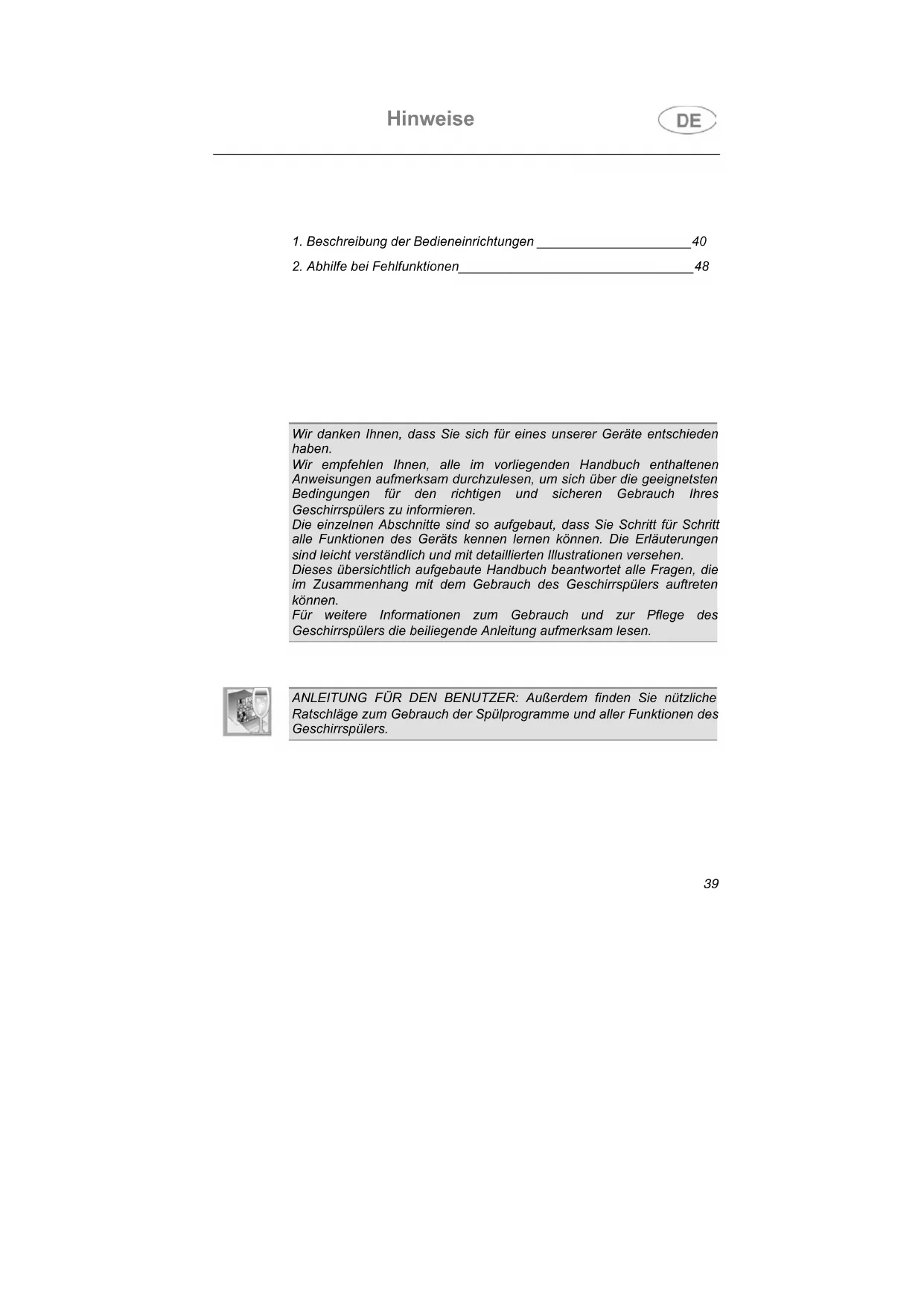

1. Beschreibung der Bedieneinrichtungen ____ 40
2. Abhilfe bei Fehlfunktionen 48

Wir danken Ihnen, dass Sie sich für eines unserer Geräte entschieden haben.

Wir empfehlen Ihnen, alle im vorliegenden Handbuch enthaltenen Anweisungen aufmerksam durchzulesen, um sich über die geeignetsten Bedingungen für den richtigen und sicheren Gebrauch Ihres Geschirrspülers zu informieren.

Die einzelnen Abschnitte sind so aufgebaut, dass Sie Schritt für Schritt alle Funktionen des Geräts kennen lernen können. Die Erläuterungen sind leicht verständlich und mit detaillierten Illustrationen versehen.

Dieses übersichtlich aufgebaute Handbuch beantwortet alle Fragen, die im Zusammenhang mit dem Gebrauch des Geschirrspülers auftreten können.

Für weitere Informationen zum Gebrauch und zur Pflege des Geschirrspülers die beiliegende Anleitung aufmerksam lesen.

ANLEITUNG FÜR DEN BENUTZER: Außerdem finden Sie nützliche Ratschläge zum Gebrauch der Spülprogramme und aller Funktionen des Geschirrspülers.

1. Beschreibung der Bedieneinrichtungen

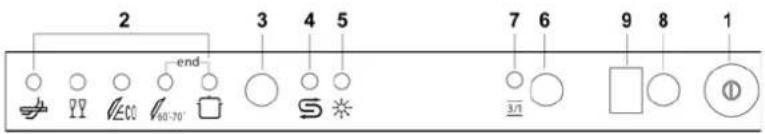

1.1 Die Bedienblende

Alle Bedien- und Anzeigeeinrichtungen des Geschirrspülers befinden sich auf der oberen Bedienblende. Das Einschalten, Programmieren, Ausschalten usw. ist nur bei geöffneter Tür möglich.

2 3 4 5 7 6 9 8 1 end S/N

1	WAHLSCHALTER EIN/AUSBei Druck auf diese Taste wird das Gerät mit Spannung versorgt.
2	KONTROLLLAMPEN GEWÄHLTES PROGRAMMDie Lampe zeigt durch Aufleuchten das eingestellte Programm sowie eventuelle Störungen an (Behebung der Funktionsstörungen).
3	TASTE PROGRAMMWAHLDurch mehrmaligen Druck auf diese Taste wird das gewünschte Programm eingestellt.
4	KONTROLLLAMPE SALZ FEHLTWenn diese Lampe aufleuchtet, fehlt Salz im Gerät.
5	KONTROLLLAMPE KLARSPÜLER FEHLTWenn diese Lampe aufleuchtet, fehlt Klarspüler im Gerät.
6	TASTE OPTION "3/1"Durch Drücken dieser Taste aktiviert man die Option für die Verwendung von 3/1 Produkten.
7	KONTROLLLAMPE OPTION "3/1"Die leuchtende Kontrolllampe signalisiert, dass die Funktion aktiviert wurde.
8	TASTE PROGRAMMVERZÖGERUNGDrückt man diese Taste, kann man den Start des Programm um bis zu 9 Stunden verzögern.
9	INFO-DISPLAY

EINSTELLEN DES SPÜLPROGRAMMS UND EINSCHALTUNG

Zur Wahl des am besten für das zu spülende Geschirr geeigneten Spülprogramms die nachstehende Tabelle zu Rate ziehen, in der die Art von Geschirr und der Verschmutzungsgrad berücksichtigt werden.

Nach Wahl des geeigneten Spülprogramms anhand der Tabelle:

• die Taste EIN/AUS (1) drücken und abwarten, bis die KONTROLLLAMPE PROGRAMME (2) aufleuchtet;
- Taste PROGRAMMWAHL (3) so oft drücken, bis die Anzeigelampe dem gewünschten Programm entsprechend aufleuchtet;
- Die Tür schließen: Nach rund 2 Sekunden startet das Programm. Während der Programmausführung blinkt die zugehörige KONTROLLLAMPE (Änzeige "Programm läuft").

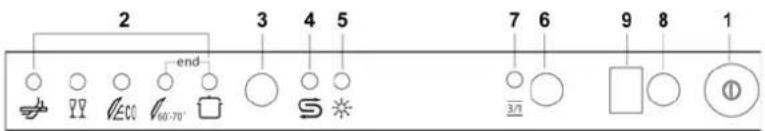

2 3 4 5 7 6 9 8 1 end S 3/π

PROGRAMM NUMMER UND SYMBOL			ART UND GRAD DER VERSCHMUTZUNG	PROGRAMMABLAUF	DAUER VERBRAUCH
					MINUTEN (2)	WASSER LITER (1)	ENERGIE KWh (2)
1		EINWEICHEN	Töpfe und Geschirr warten auf einem weiteren Spülgang	Kaltvorspülen	9' 5 0,03
2		LEICHT	Reinigen unmittelbar nach dem Gebrauch von gering verschmutztem Geschirr	Reinigen bei 45°C Kaltklarspülen Klarspülen bei 68°C Trocknen	59' 12 0,90
3		ÖKO (*) EN 50242	Reinigen unmittelbar nach dem Gebrauch von normal verschmutztem Geschirr	Reinigen bei 55°C Kaltklarspülen Klarspülen bei 66°C Trocknen	175' 13 1,01
4		AUTO 60-70	Normal verschmutztes	Kaltvorspülen Reinigen bei 50°C Reinigen bei 65°C Kaltklarspülen Klarspülen bei 70°C Trocknen	(**) (**)	(**)
5		INTENSIV	Stark verschmutztes Geschirr und Töpfe (mit Ausnahme von empfindlichen Teilen)	Vorspülen bei 45°C Reinigen bei 70°C 2 kaltklarspülgänge Klarspülen bei 70°C Trocknen	105' 20 1,50

Das Einweichen nur bei Teilbeladung ausführen.

(*) Vergleichsprogramm nach Norm EN 50242.
(**) Wählt man das Programm "AUTO 60-70", erkennt der Geschirrspüler automatisch den Verschmutzungsgrad des Geschirrs und passt die Spülparameter automatisch an.
(1) Mittlerer Verbrauch bei Einstellung des Enthärters auf Stufe 2.
(2) Die Dauer des Programms und der Energieverbrauch können in Abhängigkeit von der Wasser- und Raumtemperatur sowie von der Art und der Menge von Geschirr variieren.

Wurde die Tür des Geschirrspülers nicht oder nicht korrekt geschlossen, so kann der Spülgang nicht gestartet werden.

TABELLE FÜR PRÜFSTELLEN

Prüfnorm EN 50242
Vergleichsprogramm ÖKO
Beladung 10 Gedecke
Reinigertyp B
Reinigerdosierung 25 g
Einstellung des Klarspülers 5/6

1.2 Spülprogramme

Vor dem Starten eines Spülprogramms muss man sicherstellen, dass:

•der Wasserhahn geöffnet ist;
- der Behälter des Enthärters mit Regeneriersalz gefüllt ist;
•die Verteilerkammer mit der richtigen Dosiermenge Reiniger gefüllt ist;
•die Geschirrkörbe richtig beladen wurden;
- sich die Sprüharme frei und ohne Behinderungen drehen können;
•die Tür des Geschirrspülers richtig geschlossen ist.

TASTE OPTION "3/1"

Programmen mit Ausnahme des Einweichprogramms)

Drückt man die Taste (6) wird die Option "3/1" aktiviert; zur Bestätigung leuchtet die zugehörige Kontrolllampe auf. Diese Option wurde für Geschirrspülmittel (Pulver oder Tabs) entwickelt, in die Salz und Klarspüler integriert sind und im Handel unter der Bezeichnung "Geschirrspülmittel 3-in-1" erhältlich sind. Der Geschirrspüler nutzt dann das Produkt optimal und vermeidet den Verbrauch von Salz und Geschirrspüler, die möglicherweise schon in den Geschirrspüler eingefüllt wurden.

Anmerkung: Wenn die Taste "3/1" gedrückt wurde, ist es normal, dass die Kontrolllampen Salz/Klarspüler eingeschaltet bleiben, wenn die zugehörigen Behälter leer sind.

VERZÖGERN DES PROGRAMMSTARTS

Mit der Taste PROGRAMMVERZÖGERUNG (8) kann man den Start des Spülprogramms um bis zu 9 Stunden verzögern. Auf diese Weise können Sie den Geschirrspüler arbeiten lassen, wann es Ihnen am liebsten ist. Drückt man diese Taste mehrmals nacheinander, erscheint auf dem Display die Anzeige der Stunden (angefangen bei 9 Stunden), um die der Start des Geräts verzögert wird.

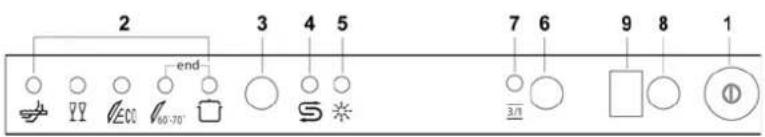

2 3 4 5 7 6 9 8 1 end 3/π

LÖSCHEN DES LAUFENDEN PROGRAMMS

- Zum Annullieren des laufenden Programms nach dem Öffnen der Tür einige Sekunden lang die Taste PROGRAMMWAHL (3) gedrückt halten, bis die Kontrolllampen der Programme Nr. 4 und 5 gleichzeitig aufleuchten (mit "end" gekennzeichnet).

• Tür wieder schließen.
- Nach etwa 1 Minute schaltet das Gerät auf Zyklusende.

ÄNDERN DES PROGRAMMS

Zum Ändern eines laufenden Programms die Tür öffnen und das neue Programm wählen. Bei erneuter Schließung der Tür führt der Geschirrspüler automatisch das neue Programm aus.

SO KÖNNEN SIE ENERGIE SPAREN! ... UND UMWELTBEWUSST HANDELN

• Verwenden Sie nach Möglichkeit den Geschirrspüler erst, wenn er voll beladen ist.
  • Spülen Sie das Geschirr nicht unter fließendem Wasser.
• Verwenden Sie das für die jeweilige Beladung am besten geeignete Spülprogramm.
  • Keinen Vorspülgang durchführen.
• Falls vorhanden, sollte das Gerät an eine Warmwasseranlage bis zu 60°C angeschlossen werden.

SO KÖNNEN SIE REINIGUNGSMITTEL SPAREN! ... UND UMWELTBEWUSST HANDELN

Die Phosphate in Reinigungsmitteln für Geschirrspüler belasten die Umwelt. Zur Vermeidung eines zu großen Reinigerverbrauchs - und auch Stromverbrauchs - sollten Sie folgende Empfehlungen beachten:

• trennen Sie das empfindlichere Geschirr von dem Geschirr, das aggressiven Reinigern und hohen Temperaturen besser standhält;
  • den Reiniger nicht direkt auf das Geschirr geben.

Wenn die Tür des Geschirrspülers während dem Spülen geöffnet wird, wird das Programm unterbrochen. Die zugehörige Kontrolllampe blinkt weiterhin und ein Warnton signalisiert, dass das Programm nicht zu Ende geführt wurde. Man muss dann rund 1 Minute abwarten, bevor man die Gerätetür schließt, um das Programm wieder zu starten. Wenn die Gerätetür geschlossen wird, wird das Programm an der Stelle fortgesetzt, an der es unterbrochen worden war. Es empfiehlt, sich diesen Vorgang nur wenn unbedingt erforderlich auszuführen, da hierdurch der Programmablauf gestört werden könnte.

PROGRAMMENDE

Am Ende des Programms ertönt ein kurzer Signalton und außerdem blinken die Kontrolllampen der Programme Nr. 4 und 5 (mit "end" gekennzeichnet).

Zum Ausschalten des Geräts die Tür öffnen und die Taste EIN/AUS (1) drücken.

HERAUSNEHMEN DES GESCHIRRS

Am Ende des Programms muss man das Geschirr mindestens 20 Minuten im Gerät lassen, damit es abkühlen kann. Es ist ratsam, zuerst den Unterkorb zu entleeren, damit etwaige noch im Oberkorb zurückgebliebene Wassertropfen nicht auf das Geschirr im Unterkorb tropfen können.

EINSTELLUNG DES ENTHÄRTERS

HINWEIS: Damit die folgende Einstellung vorgenommen werden kann, muss ein Spülprogramm eingestellt sein, jedoch nicht das Einweichprogramm.

Die Taste PROGRAMMVERZÖGERUNG (8) gedrückt halten, bis der voreingestellte Wert gefolgt von einem Punkt angezeigt wird (normalerweise 3.). Die Taste lösen und dann erneut nacheinander drücken, um den gewünschten Wert anhand der Tabelle einzustellen.

Die 6 möglichen Einstellungsstufen erscheinen in der folgenden Reihenfolge:

3., 4., 5., 0., 1., 2..

Wenn auf dem Display der gewünschte Wert erscheint, die Taste lösen. Nach 5 Sekunden wird automatisch wieder auf die Programmverzögerungsfunktion umgeschaltet, die nun auf den gewählten Wert eingestellt ist.

ANMERKUNG: Das Display zeigt die Einstellung der Wasserhärte und die Programmverzögerung an. Der Punkt (.) nach der Zahl weist darauf hin, dass die Einstellung der Wasserhärte angezeigt wird. Wenn der Punkt (.) nicht zu sehen ist, bedeutet dies, dass die Programmverzögerung angezeigt wird.

WASSERHÄRTE-TABELLE

WASSERHÄRTE		EINSTELLUNG
Grad Deutsche Härte (°dH)	Grad Französische Härte (°dF)
0 - 5 0 - 9 0.
6 - 11 10 - 19 1.
12 - 21 20 - 36 2.
22 - 33 37 - 59 3.
34 - 45 60 - 79 4.
46 - 53 80 - 107 5.

Die örtliche Wasserhärte beim Wasserversorgungsunternehmen erfragen.

2. Abhilfe bei Fehlfunktionen

Der Geschirrspüler kann auf einige Funktionsstörungen hinweisen, indem mehrere Kontrolllampen gleichzeitig aufleuchten. Bedeutung:

FEHLFUNKTION BESCHREIBUNG
E1				Acquastop ausgelöstDas Überlaufschutzsystem hat angesprochen (nur bei den Modellen, die hierüber verfügen). Es spricht an, wenn Wasser austritt. Wenden Sie sich bitte an den Kundendienst.
E3				Störung beim Erhitzen des WassersDas Wasser wird nicht oder nicht richtig erhitzt. Das Programm erneut ausführen. Wenn das Problem erneut auftritt, wenden Sie sich bitte an den Kundendienst.
E4				Störung beim Messen der WassertemperaturDas laufende Programm abbrechen und den Geschirrspüler ausschalten. Den Geschirrspüler einschalten, neu programmieren und dann das Programm starten. Wenn das Problem erneut auftritt, wenden Sie sich bitte an den Kundendienst.
E5				Störung beim WasserzulaufDas Wasser läuft nicht oder nicht richtig zu. Den Wasseranschluss kontrollieren; außerdem sicherstellen, dass der Wasserhahn geöffnet und der Filter nicht verschmutzt ist. Wenn das Problem erneut auftritt, wenden Sie sich bitte an den Kundendienst.
E6				Störung beim WasserablaufDas Wasser wird nicht oder nicht richtig abgepumpt. Sicherstellen, dass der Ablaufschlauch nicht geknickt oder gequetscht ist und dass die Filter nicht verstopft sind. Wenn das Problem erneut auftritt, wenden Sie sich bitte an den Kundendienst.
	AusgeschalteteKontrolllampe			EingeschalteteKontrolllampe BlinkendeKontrolllampe

Wenn eine Fehlfunktion auftritt, unterbricht das Gerät das laufende Programm und signalisiert die Störung.

• Die AlarmE1, E3, E4 bewirken den unverzüglichen Abbruch des laufenden Programms.
- Die AlarmeE5, E6 unterbrechen das laufende Programm und nehmen nach Lösung der Ursache die Programmdurchführung wieder auf.

Um einen Alarm "auszuschalten", muss:

- Die Gerätetür geöffnet und geschlossen werden, oder die Maschine aus- und wieder eingeschaltet werden. An diesem Punkt kann der Geschirrspüler erneut programmiert werden.

Wenn sich die Störung nicht beheben lässt, muss man sich an ein autorisiertes Kundendienstzentrum wenden.

Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. Für unsere ORANIER-Geräte leisten wir unabhängig von den Verpflichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Werksgarantie:

Die ORANIER-Garantie erstreckt sich auf die unentgeltliche Instandsetzung des Gerätes bzw. der beanstandeten Teile. Anspruch auf kostenlosen Ersatz besteht nur für solche Teile, die Fehler im Werkstoff und in der Verarbeitung aufweisen. Übernommen werden dabei sämtliche direkten Lohn- und Materialkosten, die zur Beseitigung dieses Mangels anfallen. Weitergehende Ansprüche sind ausgeschlossen.

1. Die Werksgarantie beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Rechnung oder Lieferschein nachzuweisen ist.

2. Innerhalb der Werksgarantie werden alle Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen ORANIER-Einbau-vorschriften und Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Emaille- und Lackschäden werden nur dann von dieser Werksgarantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des ORANIER-Gerätes unserem Kundendienst angezeigt werden.

Transportschäden (diese müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden) sowie Einstellungs-, Einregulierungs- und Umstellarbeiten an Gasverbrauchseinrichtungen fallen nicht unter diese Werksgarantie.

1. Durch Inanspruchnahme der Werksgarantie verlängert sich die Garantiezeit weder für das ORANIER-Gerät noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über.

2. Über Ort, Art und Umfang der durchzuführenden Reparatur oder über einen Austausch des Gerätes entscheidet unser Kundendienst nach billigem Ermessen. Soweit nicht anders vereinbart, ist unsere Kundendienstzentrale zu benachrichtigen. Die Reparatur wird in der Regel am Aufstellungsort, ausnahmsweise in der Kundendienstwerkstatt durchgeführt. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, dass keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können.

3. Die für die Reparatur erforderlichen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

4. Wir haften nicht für Schäden und Mängel an Geräten und deren Teile, die verursacht wurden durch:

5. Äußere chemische oder physikalische Einwirkungen bei Transport, Lagerung, Aufstellung und Benutzung (z.B. Schäden durch Abschrecken mit Wasser, überlaufende Speisen, Kondenswasser, Überhitzung). Haarrissbildung bei emaillierten oder kachelglasierten Teilen ist kein Qualitätsmangel.

6. Falsche Größenwahl.
7. Nichtbeachtung unserer Aufstellungs- und Bedienungsanleitung, der jeweils geltenden baurechtlichen allgemeinen und örtlichen Vorschriften der zuständigen Behörden, Gas- und Elektrizitätsversorgungsunternehmen.

Darunter fallen auch Mängel an den Abgasleitungen (Ofenrohr, ungenügender oder zu starker Schomsteinzug) sowie unsachgemäß ausgeführte Instandhaltungsarbeiten, insbesondere Vornahme von Veränderungen an den Geräten, deren Armaturen und Leitungen.

• Verwendung ungeeigneter Brennstoffe bei mit Kohle und Heizöl gefeuerten Geräten; ungeeigneter Gasbeschaffenheit und Gasdruckschwankungen bei Gasgeräten; ungewöhnlichen Spannungsschwankungen gegenüber der Nennspannung bei Elektrogeräten.
• Falsche Bedienung und Überlastung und dadurch verursachter Überhitzung der Geräte, unsachgemäßer Behandlung, ungenügender Pflege, unzureichender Reinigung der Geräte oder ihrer Teile; Verwendung ungeeigneter Putzmittel (siehe Bedienungsanleitung).

- Verschleiß der den Flammen unmittelbar ausgesetzten Teilen aus Eisen und Schamotte (z.B. Stahl-Guss- oder Schamotteauskleidungen).

Wir haften nicht für mittelbare und unmittelbare Schäden, die durch die Geräte verursacht werden. Dazu gehören auch Raumverschmutzungen, die durch Zersetzungsprodukte organischer Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können.

Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuches und der Instandsetzung aufzukommen.
