MANUAL DE USUARIO 7545 ORANIER

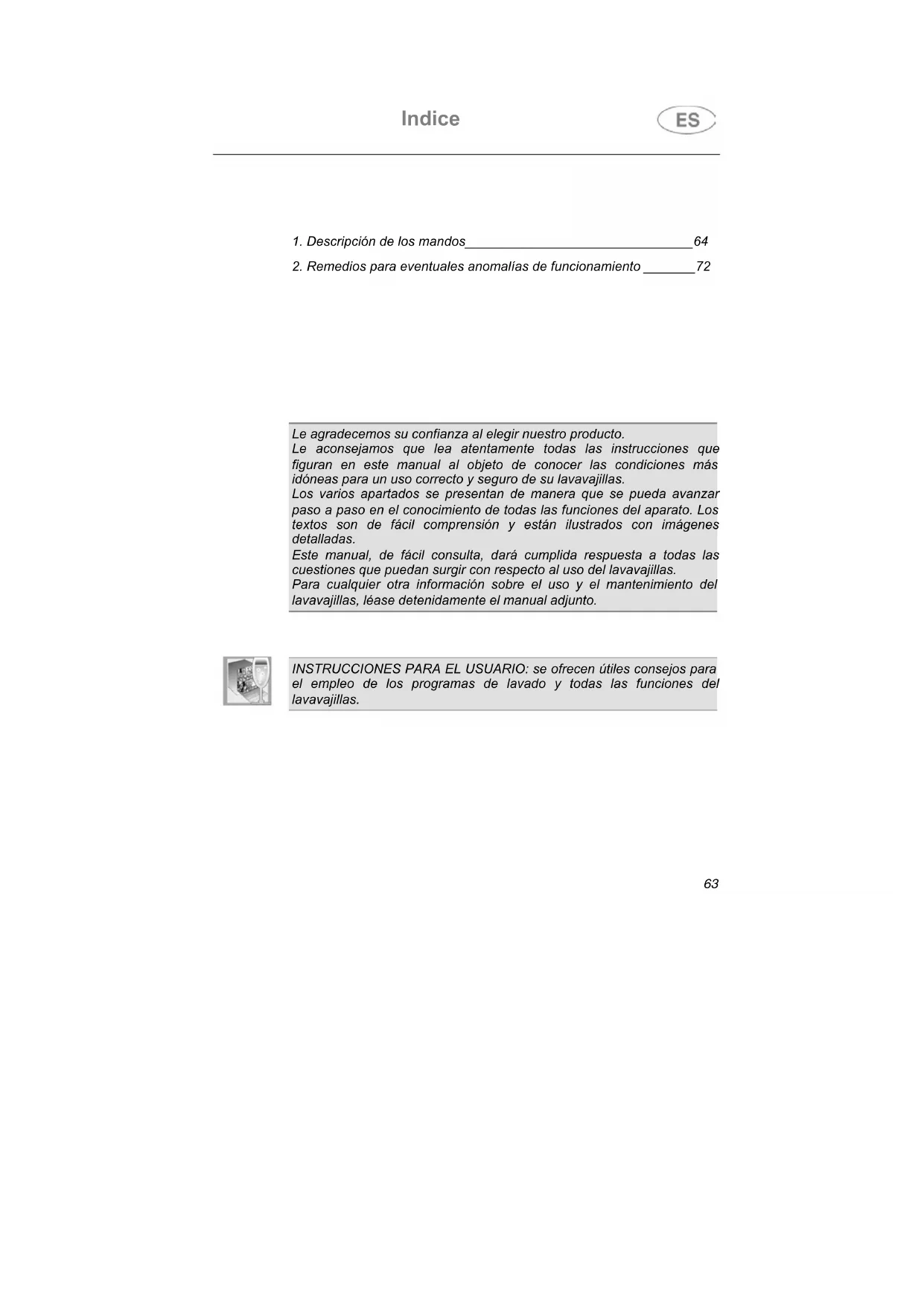

1. Descripción de los mandos 64
2. Remedios para eventuales anomalías de funcionamiento ____ 72

Le agradecemos su confianza al elegir nuestro producto.

Le aconsejamos que lea atentamente todas las instrucciones que figuran en este manual al objeto de conocer las condiciones más idóneas para un uso correcto y seguro de su lavavajillas.

Los varios apartados se presentan de manera que se pueda avanzar paso a paso en el conocimiento de todas las funciones del aparato. Los textos son de fácil comprensión y están ilustrados con imágenes detalladas.

Este manual, de fácil consulta, dará cumplida respuesta a todas las cuestiones que puedan surgir con respecto al uso del lavavajillas.

Para cualquier otra información sobre el uso y el mantenimiento del lavavajillas, léase detenidamente el manual adjunto.

INSTRUCCIONES PARA EL USUARIO: se ofrecen útiles consejos para el empleo de los programas de lavado y todas las funciones del lavavajillas.

1. Descripción de los mandos

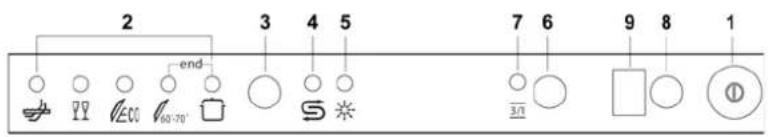

1.1 El panel superior

Todos los mandos y los dispositivos de control del lavavajillas están situados en el panel superior. Las operaciones de encendido, programación, apagado, etc. pueden efectuarse sólo con la puerta abierta.

2 3 4 5 7 6 9 8 1 3/π #

1	TECLA DE ENCENDIDO/APAGADOPresionando esta tecla se pone la máquina bajo tensión.
2	PILOTOS PROGRAMA SELECCIONADOEl piloto encendido indica el programa seleccionado y la presencia de posibles averías (Remedios a las anomalías de funcionamiento).
3	BOTÓN SELECCIÓN PROGRAMASPulsando este botón en secuencia es posible seleccionar el programa preferido.
4	PILOTO DE FALTA DE SALEl piloto encendido indica que la máquina está desprovista de sal.
5	PILOTO DE FALTA ABRILLANTADOREl piloto encendido indica que la máquina está desprovista de abrillantador.
6	BOTÓN OPCIÓN "3/1"Presionando este botón se activa la opción de uso de los productos 3/1.
7	TESTIGO OPCIÓN "3/1"El encendido del testigo indica que la función está activada.
8	BOTÓN DE RETARDO PROGRAMAPresionando este botón es posible retardar el inicio del programa en la medida máxima de 9 horas.
9	DISPLAY INFORMACIONES

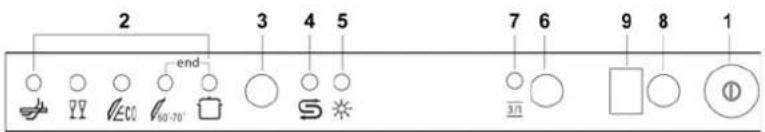

SELECCIÓN DEL PROGRAMA DE LAVADO Y ENCENDIDO

Para seleccionar el programa de lavado más adecuado a la vajilla a lavar, tome como referencia el cuadro que se detalla a continuación, tratando de identificar el tipo de lavado más adecuado a la vajilla y al grado de suciedad de la misma.

Una vez identificado, mediante el cuadro correspondiente, el programa de lavado adecuado:

• pulsar la tecla de ENCENDIDO/APAGADO (1) y esperar el encendido del PILOTO PROGRAMAS (2);
• pulsar el botón de SELECCIÓN PROGRAMAS (3) varias veces hasta obtener el encendido del piloto correspondiente al programa preferido;
• cerrar la puerta; después de unos 2" se activará el programa, durante cuya ejecución centelleará el respectivo TESTIGO (señal programa en curso de ejecución).

2 3 4 5 7 6 9 8 1 end 3n

PROGRAMA NÚMERO Y SÍMBOLO			CARGA VAJILLA Y CUBIERTOS	SECUENCIA PROGRAMA	DURACIÓN CONSUMO
					MINUTOS (2)	AGUA LITROS (1)	ENERGÍA KWh (2)
1		REMOJO	Ollas y vajilla a la espera de un nuevo lavado	Prelavado en frío	9' 5 0,03
2		LIGERO	Lavado imediato después del uso para vajilla poco sucia	Lavado a 45°C Aclarado en frío Aclarado a 68°C Secado	59' 12 0,90
3		ECO (*) EN 50242	Lavado imediato después del uso para vajilla con suciedad normal	Lavado a 55°C Aclarado en frío Aclarado a 66°C Secado	175' 13 1,01
4		AUTO 60-70	Vajilla con suciedad normal	Prelavado en frío Lavado a 50°C Lavado a 65°C Aclarado en frío Aclarado a 70°C Secado	(**) (**) (**)
5		INTENSIVO	Ollas y vajilla muy sucias (excepto piezas delicadas)	Prelavado a 45°C Lavado a 70°C 2 aclarados en frío Aclarado a 70°C Secado	105' 20 1,50

Lleve a cabo el ciclo de remojo únicamente cuando la carga sea parcial.

(*) Programa de referencia con arreglo a la norma EN 50242.
(**) Seleccionando el programa "AUTO 60-70" el lavavajillas identifica el tipo de suciedad y adapta en consecuencia los parámetros de lavado de modo automático.
(1) Consumo medio considerando la regulación del descalcificador sobre el nivel 2.
(2) La duración del ciclo y el consumo de energía pueden cambiar en función de la temperatura del agua y ambiente, del tipo y cantidad de vajilla.

Si la puerta del lavavajillas está abierta o mal cerrada no podrá comenzar el ciclo de lavado.

CUADRO PARA LOS INSTITUTOS DE CONTROL

Norma de control EN 50242
Programa comparativo ECO
Carga 10 cubiertos
Tipo de detergente B
Dosificación detergente 25 g
Regulación abrillantador 5/6

1.2 Programas de lavado

Antes de activar el programa de lavado, controle que:

•la llave del agua esté abierta.
- En el depósito del descalcificador haya sal regeneradora.
- El dispensador cuente con la cantidad adecuada de detergente
- Los cestos estén colocados correctamente.
- Las toberas de rociado giren libremente sin ningún atasco.
- La puerta del lavavajillas esté bien cerrada.

BOTÓNOPCIÓN "3/1"

(disponible en todos los programas, excluido el remojo)

Presionando el botón (6) se activa la opción "3/1", confirmada mediante el encendido del respectivo testigo. Esta opción es estudiada para el uso de detergentes (en polvo o pastillas) con adición de sustancias que operan como sal regeneradora y abrillantador, conocidos en el mercado con la denominación "3 en 1" o "triple efecto"; en este caso el lavavajillas utilizará el producto de modo optimizado, evitando el consumo de sal y abrillantador eventualmente ya presentes en el mismo.

Nota. En caso de selección del botón "3/1" es normal que los testigos sal/abrillantador permanezcan encendidos si los respectivos compartimientos están vacíos.

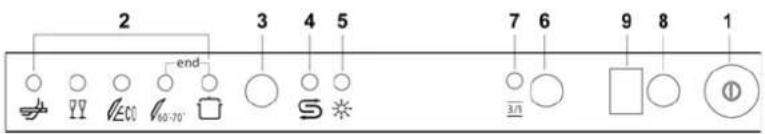

RETARDO DEL PROGRAMA

Presionando el botón RETARDO PROGRAMA (8) es posible seleccionar un retardo de inicio del programa de lavado de hasta 9 horas. Ello permite hacer funcionar el lavavajillas dentro del campo horario deseado. Presionando en sucesión este botón, en el display se visualizará el lapso de retardo con que se desea activar la máquina, considerando el límite máximo de 9 horas.

2 3 4 5 7 6 9 8 1 end S 3/n

ANULACIÓN DEL PROGRAMA EN EJECUCIÓN

- Para anular el programa en ejecución, después de haber abierto la puerta, presionar y mantener presionado durante algunos segundos el botón de SELECCIÓN PROGRAMAS (3) hasta obtener el encendido simultáneo de los pilotos de los programas n° 4 y 5 (aparecen indicados con "end").

• Cerrar la puerta.

- Después de aproximadamente un minuto la máquina se dispone en fin de ciclo.

MODIFICACIÓN DEL PROGRAMA

Para cambiar un programa en curso de ejecución basta abrir la puerta y seleccionar el nuevo programa. Cerrando nuevamente la puerta el lavavajillas ejecutará automáticamente el nuevo programa.

CÓMO AHORRAR ENERGÍA! ... Y RESPETAR EL AMBIENTE

• Trate de utilizar siempre el lavavajillas a plena carga.
• No lave la vajilla bajo el agua corriente.
• Utilice el programa de lavado más adecuado para el tipo de carga.
• No enjuague previamente la vajilla.
• Si fuese posible, empalme el lavavajillas a una instalación de agua caliente hasta 60°C.

CÓMO REDUCIR EL CONSUMO DE DETERGENTE! ... Y RESPETAR EL AMBIENTE

Eventuales fosfatos presentes en los detergentes para lavavajillas representan un problema grave para la ecología. A fin de evitar consumos excesivos de detergentes, e incluso de energía eléctrica, aconsejamos:

• diferenciar la vajilla, separando la más delicada de la más resistente a los detergentes agresivos y a las altas temperaturas;
• no volcar el detergente directamente sobre la vajilla.

Al abrir la puerta durante el lavado el programa se interrumpirá, el respectivo testigo continuará centelleando y una señal acústica avisará que el ciclo de lavado no se ha concluido. Será necesario esperar aproximadamente 1 minuto; a continuación cerrar la puerta y reanudar el programa de lavado. Al cerrar la puerta el programa se reactivará desde el punto en que ha sido interrumpido. Se aconseja ejecutar esta operación sólo cuando sea necesario, ya que podría provocar irregularidades en la ejecución del programa.

FINAL DE PROGRAMA

Una vez concluido el programa el lavavajillas emite una breve señal acústica y los testigos de los programas n° 4 y 5 (aparecen indicados con "end") se encienden de modo intermitente. El apagado de la máquina se obtiene abriendo la puerta y pulsando el botón de ENCENDIDO/APAGADO (1).

EXTRACCIÓN DE LA VAJILLA

Al final del programa de lavado, espere por lo menos 20 minutos antes de sacar la vajilla lavada, para dejar que se enfríe un poco. A fin de evitar que eventuales gotas de agua del cesto superior caigan arriba de la vajilla del cesto inferior, le aconsejamos vacíe primero el cesto inferior y luego el superior.

REGULACIÓN DEL DESCALCIFICADOR

NOTA. Para efectuar la siguiente regulación es necesario que esté activado un programa de lavado diferente del remojo.

Presionar y mantener presionado el botón de RETARDO PROGRAMA (8) hasta obtener la aparición del valor previsto seguido por el punto (normalmente 3.). Soltar el botón y presionarlo nuevamente en sucesión para visualizar el valor requerido sobre la base de la tabla.

Los 6 niveles posibles de regulación aparecerán en la siguiente secuencia: 3., 4., 5., 0., 1., 2..

Soltar el botón una vez que en el monitor aparece el valor requerido; después de 5 segundos se retorna automáticamente a la configuración del retardo programa, mientras que la regulación quedará predispuesta en el valor elegido.

NOTA: en el display se indica la regulación de dureza agua y el retardo programa. El punto (.) después del número indica que se está visualizando la regulación de dureza agua. La ausencia del punto (.) significa que se está visualizando el retardo programa.

CUADRO DE DUREZA DEL AGUA

DUREZA DEL AGUA		REGULACIÓN
Grados Alemanes (°dH) Grados Franceses (°dF)
0 - 5 0 - 9 0.
6 - 11 10 - 19 1.
12 - 21 20 - 36 2.
22 - 33 37 - 59 3.
34 - 45 60 - 79 4.
46 - 53 80 - 107 5.

Solicite las informaciones relativas a la dureza del agua a la empresa hídrica de distribución.

2. Remedios para eventuales anomalías de funcionamiento

El lavavajillas puede señalar una serie de anomalías de funcionamiento mediante el encendido simultáneo de varios pilotos con los siguientes significados:

ANOMALÍA DESCRIPCIÓN
E1		Avería aguastopHa intervenido el sistema antidesbordamiento (sólo para los modelos que disponen del mismo). Interviene en caso de pérdidas de agua. Es necesario contactarse con el Servicio técnico de asistencia clientes.
E3		Anomalía en calentamiento aguaNo se obtiene el calentamiento del agua o se efectúa de modo anómalo. Activar nuevamente el programa de lavado; si el problema subsiste sívase contactar con el Servicio técnico de asistencia clientes.
E4		Anomalía en detección temperatura aguaInterrumpir el programa en curso y apagar el lavavajillas. Encender y programar nuevamente el lavavajillas y activar el ciclo de lavado. Si el problema subsiste sívase contactar con el Servicio técnico de asistencia clientes.
E5		Anomalía en carga del aguaNo se obtiene la carga del agua o se verifica de modo anómalo. Controlar que las conexiones hídricas hayan sido efectuadas correctamente, que esté abierto el grifo de entrada del agua y que el filtro no esté obstruido. Si el problema subsiste sívase contactar con el Servicio técnico de asistencia clientes.
E6		Anomalía en descarga del aguaNo se obtiene la descarga del agua o se verifica de modo anómalo. Controlar que el tubo de descarga no esté doblado o aplastado y que el sifón o los filtros no estén obstruidos. Si el problema subsiste sívase contactar con el Servicio técnico de asistencia clientes.

Piloto apagado Piloto incendido Piloto intermitente

Ante una situación de alarma, la máquina interrumpe el programa en curso señalando la anomalía.

• Las alarmaE1, E3, E4 provocan la conclusión inmediata del programa en curso de ejecución.
• Las alarmas5, E6 interrumpen el programa en ejecución y, una vez resuelta la causa, reanudan la ejecución del programa.

Para desactivar una alarma proceda de la siguiente manera:

- abra la puerta y vuelva a cerrarla, o bien apague el lavavajillas y vuelva a encenderlo. Luego podrá programar el lavavajillas nuevamente.

En caso de que la anomalía persista será necesario dirigirse al Centro de Asistencia Técnica autorizado.
