Type de produit	Lave-vaisselle
Marque	Oranier
Modèle	7545
Capacité	10 couverts (norme EN 50242)
Programmes disponibles	Trempage, Léger, Eco, Auto 60-70, Intensif
Consommation d'eau (min)	5 litres (programme trempage)
Consommation d'eau (max)	20 litres (programme intensif)
Consommation d'énergie (min)	0,03 kWh
Consommation d'énergie (max)	1,50 kWh
Durée des programmes	9 à 175 minutes
Fonction 3/1 (tout-en-un)	Oui
Retard de départ	Jusqu'à 9 heures
Adoucisseur d'eau	Réglable (6 niveaux)
Sécurité anti-débordement	Acquastop
Affichage	Voyants lumineux
Alimentation électrique	220-240 V / 50 Hz
Notice d'utilisation	68 pages
Entretien	Nettoyage régulier des filtres et des bras de lavage

FOIRE AUX QUESTIONS - 7545 ORANIER

Comment sélectionner un programme de lavage ?

Ouvrez la porte, appuyez sur la touche ALLUMAGE/EXTINCTION, puis appuyez plusieurs fois sur le bouton SÉLECTION PROGRAMMES jusqu'à ce que le voyant du programme souhaité s'allume. Fermez la porte pour démarrer.

Que faire si le voyant de manque de sel ou de produit de rinçage reste allumé ?

Cela indique que le réservoir de sel ou de produit de rinçage est vide. Remplissez les réservoirs correspondants. Si vous utilisez la fonction 3/1, il est normal que ces voyants restent allumés même si les réservoirs sont vides.

Comment régler l'adoucisseur d'eau ?

Sélectionnez un programme autre que trempage. Maintenez enfoncé le bouton RETARD DU PROGRAMME jusqu'à ce qu'une valeur avec un point apparaisse. Relâchez puis appuyez à nouveau pour choisir le niveau (0 à 5) correspondant à la dureté de votre eau. Le point après le chiffre indique qu'il s'agit du réglage de dureté.

Que signifient les codes d'erreur (E1, E3, E4, E5, E6) ?

E1 : problème Acquastop (fuite). E3 : anomalie de chauffage. E4 : anomalie de température de l'eau. E5 : problème d'arrivée d'eau. E6 : problème d'évacuation. Suivez les instructions du guide de dépannage ou contactez le service après-vente.

Comment utiliser la fonction retard de départ ?

Appuyez sur la touche RETARD DU PROGRAMME pour sélectionner un retard de 1 à 9 heures. L'afficheur indique le nombre d'heures. Après sélection, fermez la porte et le programme démarrera après le délai choisi.

Puis-je ouvrir la porte en cours de lavage ?

Oui, mais le programme s'interrompt. Le voyant clignote et un signal sonore retentit. Attendez environ 1 minute avant de refermer la porte pour que le programme reprenne là où il s'était arrêté.

Quelle quantité de détergent utiliser ?

La dose recommandée est de 25 g pour le programme de référence Eco selon la norme EN 50242. Adaptez la dose en fonction de la saleté et du type de détergent (poudre ou pastille). Utilisez la fonction 3/1 pour les produits tout-en-un.

Comment économiser de l'énergie et respecter l'environnement ?

Utilisez le lave-vaisselle en pleine charge, ne rincez pas la vaisselle à l'eau courante, choisissez le programme adapté (Eco pour vaisselle normalement sale) et raccordez l'appareil à une arrivée d'eau chaude jusqu'à 60°C si possible.

Que faire si l'eau n'arrive pas dans le lave-vaisselle (code E5) ?

Vérifiez que le robinet d'arrivée d'eau est ouvert, que les raccordements hydrauliques sont corrects et que le filtre d'arrivée n'est pas obstrué. Si le problème persiste, contactez le service après-vente.

Comment nettoyer les filtres du lave-vaisselle ?

Les filtres se trouvent au fond de la cuve. Retirez le panier inférieur, dévissez le filtre cylindrique et rincez-le sous l'eau courante. Nettoyez également le filtre plat. Remontez le tout. Il est recommandé de le faire régulièrement pour éviter les obstructions.

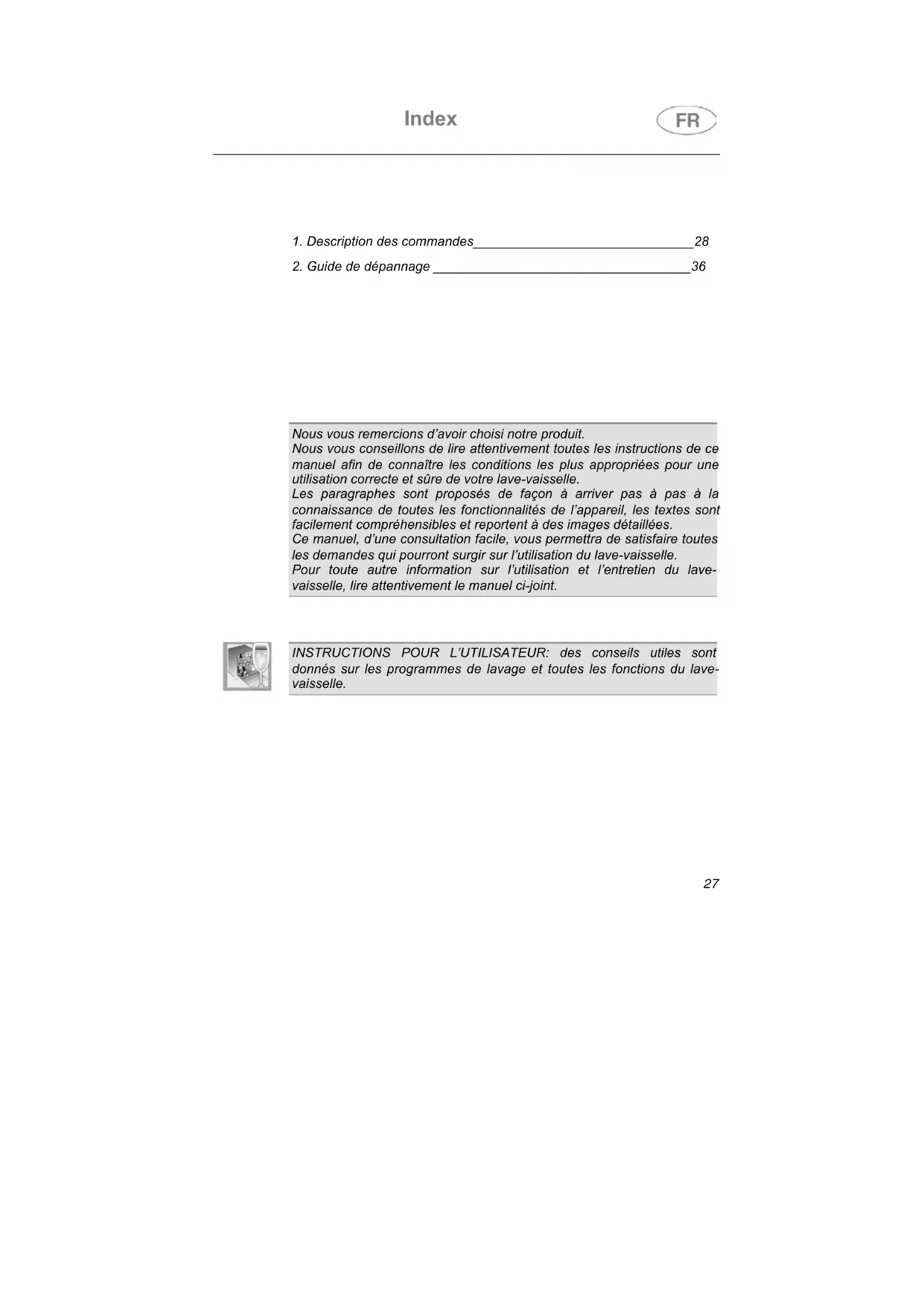

MODE D'EMPLOI 7545 ORANIER

1. Description des commandes 28
2. Guide de dépannage 36

Nous vous remercions d'avoir choisi notre produit.

Nous vous conseillons de lire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle.

Les paragraphes sont proposés de façon à arriver pas à pas à la connaissance de toutes les fonctionnalités de l'appareil, les textes sont facilement compréhensibles et reportent à des images détaillées.

Ce manuel, d'une consultation facile, vous permettra de satisfaire toutes les demandes qui pourront surgir sur l'utilisation du lave-vaisselle.

Pour toute autre information sur l'utilisation et l'entretien du lave-vaisselle, lire attentivement le manuel ci-joint.

INSTRUCTIONS POUR L'UTILISATEUR: des conseils utiles sont donnés sur les programmes de lavage et toutes les fonctions du lave-vaisselle.

1. Description des commandes

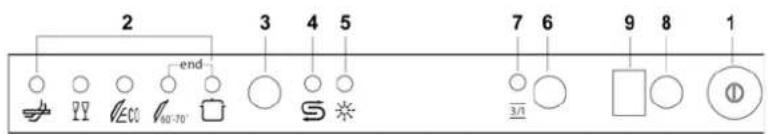

1.1 Le bandeau de commandes supérieur

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes supérieur. Les opérations d'allumage, de programmation, d'extinction, etc., ne peuvent être exécutées qu'avec la porte ouverte.

2 3 4 5 7 6 9 8 1 2 3 4 5 6 7 8 1

1	TOUCHE D'ALLUMAGE/EXTINCTIONEn pressant cette touche on met la machine sous tension.
2	VOYANTS PROGRAMME SÉLECTIONNÉLe voyant allumé indique le programme sélectionné et la présence d'éventuelles anomalies (consulter le guide de dépannage).
3	BOUTON SÉLECTION PROGRAMMESEn pressant ce bouton en séquence, on peut sélectionner le programme désiré.
4	VOYANT MANQUE DE SELLe voyant allumé indique que la machine n'a plus de sel.
5	VOYANT MANQUE PRODUIT DE RINÇAGELe voyant allumé indique que la machine n'a plus de produit de rinçage.
6	TOUCHE OPTION "3/1"En pressant cette touche, on active l'option d'utilisation des produits 3/1.
7	VOYANT OPTION "3/1"Le voyant allumé indique que la fonction est active.
8	TOUCHE RETARD DU PROGRAMMEEn pressant cette touche, il est possible de retarder le départ du programme jusqu'à 9 heures.
9	AFFICHEURS INFORMATIONS

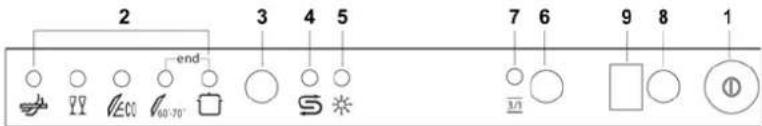

CONFIGURATION DU PROGRAMME DE LAVAGE ET ALLUMAGE

Pour sélectionner le programme le plus approprié au type de vaisselle à laver, consulter le tableau ci-après qui mentionne le type de lavage optimal en fonction également de la nature de la vaisselle et du degré de saleté.

Après avoir trouvé le programme de lavage le plus approprié à l'aide du tableau proposé:

• presser la touche ALLUMAGE/EXTINCTION (1) et attendre l'allumage du VOYANT PROGRAMMES (2);
• appuyer plusieurs fois sur le bouton de SÉLECTION PROGRAMMES (3) jusqu'à l'allumage du voyant correspondant au programme désiré;
• fermer la porte; après 2 sec. environ le programme commence, pendant son déroulement le VOYANT correspondant clignotera (signalisation de programme en cours).

2 3 4 5 7 6 9 8 1 end 50-70 3/3

PROGRAMME NUMERO ET SYMBOLE			CHARGE VAISSELLE ET COUVERTS	DÉROULEMENT PROGRAMMES	DURÉE CONSOMMATION
					MINUTES (2)	EAU LITRES (1)	ÉNERGIE KWh (2)
1	[7ZSW]	TREMPAGE	Casseroles et couverts en attente d'un autre lavage	Prélavage à froid	9' 5 0,03
2	[SYXC]	LEGÈR	Lavage immédiat après l'utilisation pour vaisselle peu sale	Lavage à 45°C Rinçage à froid Rinçage à 68°C Séchage	59' 12 0,90
3		ECO (*) EN 50242	Lavage immédiat après l'utilisation pour vaisselle normalement sale	Lavage à 55°C Rinçage à froid Rinçage à 66°C Séchage	175' 13 1,01
4	[4Y70]	AUTO 60-70	Vaiselle normalement sale	Prélavage à froid Lavage à 50°C Lavage à 65°C Rinçage à froid Rinçage à 70°C Séchage	(**) (**) (**)
5	[XHWB]	INTENSIF	Casseroles et vaisselle très sales (à l'exception de la vaisselle délicate)	Prélavage à 45°C Lavage à 70°C 2 rinçages à froid Rinçage à 70°C Séchage	105' 20 1,50

Effectuer le trempage uniquement en demi-charge.

(*) Programme de référence selon la norme EN 50242.
(**) En sélectionnant le programme "AUTO 60-70" le lave-vaisselle reconnaît le type de salissures et adapte ainsi les paramètres de lavage en mode automatique.
(1) Consommation moyenne en considérant le réglage de l'adoucisseur sur le niveau 2
(2) La durée du cycle et la consommation d'énergie peuvent changer en fonction de la température de l'eau et ambiante, du type et de la quantité de vaisselle.

Si la porte du lave-vaisselle n'a pas été fermée ou n'est pas bien fermée, la machine ne se met pas en marche.

TABLEAU POUR INSTITUTS DE CONTRÔLE

Norme de contrôle EN 50242
Programme comparatif ECO
Charge 10 couverts
Type de détergent B
Dosage du détergent 25 g
Réglage du produit de rinçage 5/6

1.2 Programmes de lavage

Avant de faire démarrer un programme de lavage, vérifier que:

•Le robinet de l'eau soit ouvert.
•Dans le réservoir de l'adoucisseur il y ait du sel régénérant.
•Dans le réservoir il y a la dose adéquate de détergent.
•Les paniers aient été chargés correctement
•Les bras de lavage tourment librement et sans obstacles.
•La porte du lave-vaisselle soit bien fermée.

TOUCHE OPTION "3/1"

(disponible dans tous les programmes sauf le trempage)

En pressant la touche (6) on active l'option "3/1", confirmée par l'allumage du voyant correspondant. Cette option est étudiée pour l'utilisation de détergents (en poudre ou en pastilles) avec des substances intégrées qui remplacent le sel et le produit de rinçage, connus sur le marché sous le nom de « 3 en 1 » ou « triple effet » ; dans ce cas, le lave-vaisselle utilisera le produit de façon optimale en évitant la consommation de sel et de produit de rinçage, éventuellement déjà présents dans le lave-vaisselle.

Remarque : si l'on sélectionne la touche "3/1", il est normal que les voyants sel/produit de rinçage restent allumés, si les bacs correspondants sont vides.

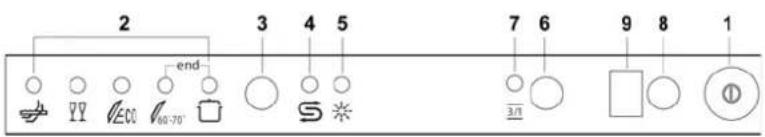

RETARD DU PROGRAMME

Par la touche RETARD DU PROGRAMME (8), il est possible de sélectionner un départ différé du programme de lavage jusqu'à 9 heures. Cela permet de faire fonctionner le lave-vaisselle à l'horaire désiré. En pressant en succession la touche, sur l'afficheur sera indiqué avec combien de retard on veut faire mettre en marche la machine, à partir de 9 heures.

2 3 4 5 7 6 9 8 1 end 3/π

- Pour annuler le programme en cours, il est nécessaire après avoir ouvert la porte, presser et tenir pressé pendant quelques secondes le bouton de SELECTION PROGRAMMES (3) jusqu'à l'allumage simultané des voyants des programmes 4 et 5 (marqués «end»).

• Refermer la porte.

- Après 1 minute environ, la machine finit son cycle.

MODIFICATION DU PROGRAMME

Pour modifier un programme en cours, ouvrir la porte et sélectionner le nouveau programme. Lorsque la porte est refermée, le lave-vaisselle exécute automatiquement le nouveau programme.

POUR ÉCONOMISER DE L'ÉNERGIE ! ... ET RESPECTER L'ENVIRONNEMENT

• Essayer de toujours utiliser le lave-vaisselle en pleine charge.
• Ne pas rincer au préalable la vaisselle à l'eau courante.
• Utiliser le programme de lavage le plus approprié à chaque type de charge.
• Ne pas effectuer de rinçages préliminaires.
• Raccorder le lave-vaisselle à une installation d'eau chaude jusqu'à 60°C (si disponible).

POUR RÉDUIRE LES CONSOMMATIONS DE DÉTERGENT ! ... ET RESPECTER L'ENVIRONNEMENT

Les phosphates présents dans le détergent pour lave-vaisselle constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d'énergie électrique, il est conseillé:

• de séparer la vaisselle plus délicate de la vaisselle plus résistante aux détergents agressifs et aux températures élevées;
  • de ne pas verser le détergent directement sur la vaisselle.

Si l'on doit ouvrir la porte pendant le lavage, le programme sera interrompu, le voyant correspondant continuera à clignoter et un signal sonore avisera que le cycle n'est pas terminé. Il faudra attendre environ 1 minute avant de fermer la porte pour faire repartir le programme. À la fermeture de la porte le programme reprendra du point où il a été interrompu. Il est opportun d'effectuer cette opération uniquement si elle est nécessaire, car elle pourrait provoquer des irrégularités dans le déroulement du programme.

ARRET

À la fin du programme, le lave-vaisselle émet un bref signal sonore et les voyants des programmes 4 et 5 (marqués «end») clignotent. On obtient l'extinction de la machine en ouvrant la porte et en appuyant sur le bouton d'ALLUMAGE/EXTINCTION (1).

EXTRACTION DE LA VAISSELLE

À la fin du programme de lavage, attendre au moins 20 minutes avant d'extraire la vaisselle, de sorte à ce qu'elle refroidisse. Pour éviter que d'éventuelles gouttes d'eau restées dans le panier supérieur puissent tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est conseillé de vider tout d'abord le panier inférieur et ensuite le panier supérieur.

RÉGLAGE DE L'ADOUCISSEUR

REMARQUE: pour effectuer le réglage suivant, sélectionner un programme de lavage différent du trempage.

Presser et tenir pressé le bouton RETARD DU PROGRAMME (8) jusqu'à ce que la valeur préprogrammée apparaisse, suivie du point (normalement 3.). Lâcher le bouton puis le presser de nouveau plusieurs fois pour afficher la valeur désirée, selon le tableau.

Les 6 niveaux de réglage possibles apparaîtront comme suit :

3., 4., 5., 0., 1., 2..

Lorsque la valeur désirée apparaît sur l'afficheur, lâcher le bouton ; au bout de 5 secondes on retourne automatiquement à l'introduction du retard différé et le réglage sera fait sur la valeur choisie.

REMARQUE : l'afficheur indique le réglage de la dureté de l'eau et le retard du programme. Le point (.) après le numéro indique que le réglage de la dureté de l'eau est en train de s'afficher. Si le point (.) n'apparaît pas, cela signifie que le retard du programme est en train de s'afficher.

TABLEAU DE LA DURETÉ DE L'EAU

DURETÉ DE L'EAU		RÉGLAGE
Duretés Allemandes (°dH)	Duretés Françaises (°dF)
0 - 5 0 - 9 0.
6 - 11 10 - 19 1.
12 - 21 20 - 36 2.
22 - 33 37 - 59 3.
34 - 45 60 - 79 4.
46 - 53 80 - 107 5.

Demander les informations relatives au degré de dureté de l'eau à l'entreprise hydrique de distribution.

2. Guide de dépannage

Le lave-vaisselle est en mesure de signaler une série de mauvais fonctionnements par l'allumage simultané de plusieurs voyants dont le sens est le suivant:

ANOMALIE DESCRIPTION
E1		Problème acquastopIntervention du système anti-débordement (seulement pour les modèles qui en sont équipés).Intervention en cas de fuites d'eau. S'adresser au service après-vente.
E3		Anomalie chauffage de l'eauLe chauffage de l'eau n'est pas effectué ou est effectué d'une façon anomale. Effectuer de nouveau le programme de lavage; si le problème persiste, s'adresser au service après-vente.
E4		Anomalie relevé de la température de l'eau.Interrompre le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persiste, s'adresser au service après-vente.
E5		Anomalie arrivée de l'eauL'arrivée de l'eau dans le lave-vaisselle ne se fait pas ou se fait d'une façon anomale. Vérifier si les raccordements hydrauliques sont corrects, si le robinet d'entrée de l'eau est ouvert et si le filtre n'est pas obstrué. Si le problème persiste, s'adresser au service après-vente.
E6		Anomalie évacuation de l'eauL'évacuation de l'eau ne se fait pas ou se fait d'une façon anomale. Vérifier que le tuyau d'évacuation ne soit pas plié ou écrasé et que le siphon ou les filtres ne soient pas obstrués. Si le problème persiste, s'adresser au service après-vente.

○ Voyant éteint Voyant ●lumé Voyant clignotant

Si une situation d'alarme se produit, la machine interrompt le programme de lavage.

• Les alarme1, E3, E4 provoquent la conclusion immédiate du programme en cours.
• Les alarmE5, E6 interrompent le programme en cours et lorsque la cause est résolue le programme reprend.

Pour mettre à "zéro" une alarme, il faut:

- ouvrir et fermer la porte; ou bien, éteindre et rallumer la machine. Il est maintenant possible de reprogrammer le lave-vaisselle.

Si l'anomalie persiste, se mettre en contact avec le service assistance agréé.
