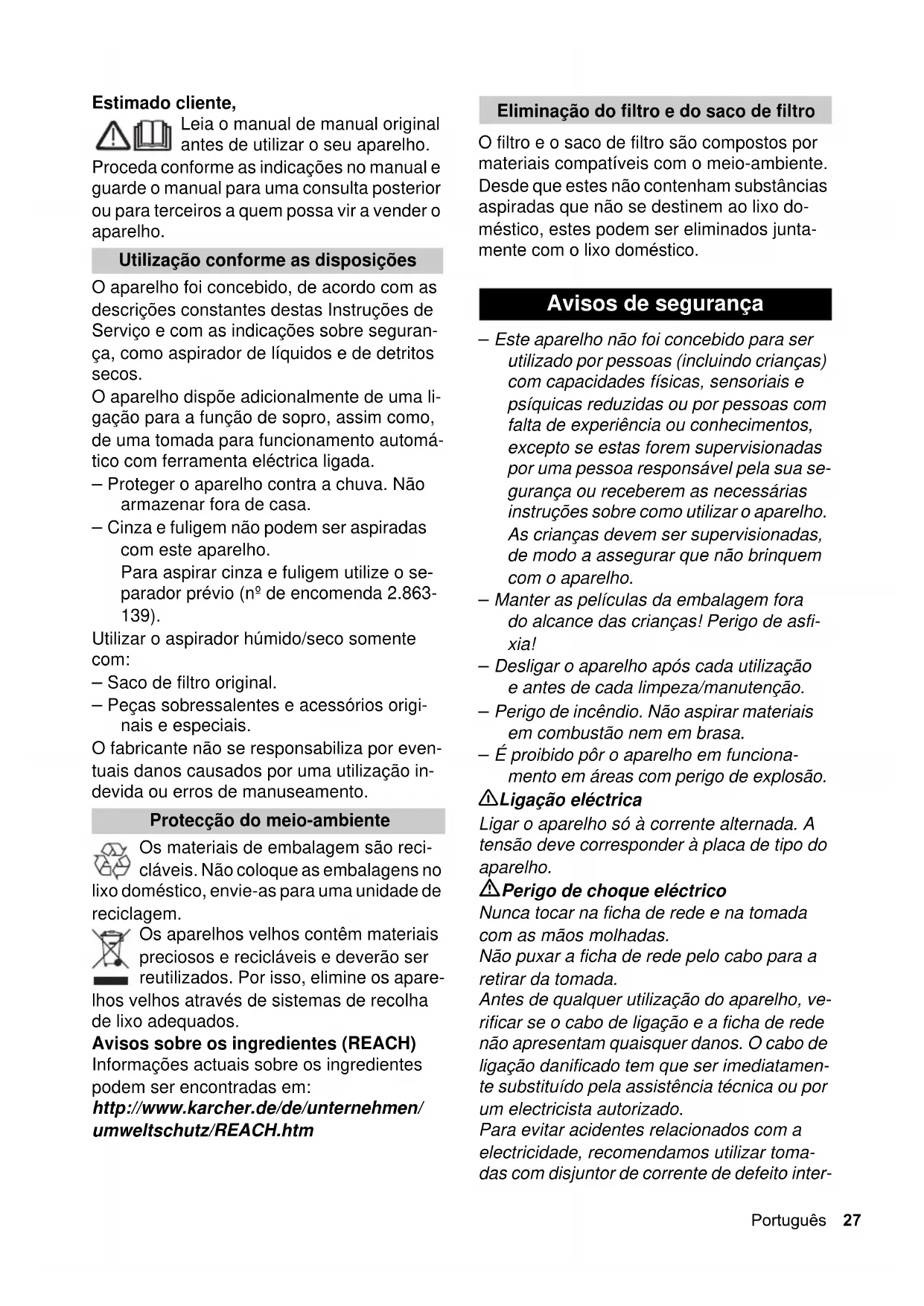

MANUAL DE UTILIZADOR A 2534 PT Kärcher
Leia o manual original antes de utilizar o seu aparelho.
Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho.
O aparelho foi concebido, de acordo com as descrições constantes destas Instruções de Serviço e com as indicações sobre segurança, como aspirador de líquidos e de detritos secos. O aparelho dispõe adicionalmente de uma ligação para a função de SOPRO, assim como, de uma tomada para funcionamento automático com ferramenta elétrica ligada.
- Proteger o aparelho contra a chuva. Não armazenar fora de casa.
- Cinza e fuligem não podem ser aspiradas com este aparelho.
Para aspirar cinza e fuligem utilize o separador precedo (n° de encomenda 2.863-139).
Utilizar o aspirador húmido/seco somente com:
- Saco de pó original.
- Peças sobressalentes e acessórios originais e especiais.
O fabricante não se responsabiliza por eventuais danos causados por uma utilização indevida ou erros de manuseamento.
Proteção do meio-ambiente
Os materiais de embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.
Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Por isso, elimine os apare-
lhos velhos através de sistemas de recolha de lixo adequados.
Avisos sobre os ingredientes (REACH)
Informações atuais sobre os ingredientes podem ser encontradas em:
Eliminação do filtro e do saco de filtro
O filtro e o saco de filtro são compostos por materiais compatíveis com o meio ambiente. Desde que estes não contenham substâncias aspiradas que não se destinem ao lixo doméstico, estes podem ser eliminados juntamente com o lixo doméstico.
Avisos de segurança
- Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais e psíquicas reduzidas ou por pessoas com falta de experiência ou conhecimentos, exceto se estas forem supervisionadas por uma pessoa responsável pela sua segurança ou receberem as necessárias instruções sobre como utilizar o aparelho. As crianças devem ser supervisionadas, de modo a assegurar que não brinquem com o aparelho.
- Manter as películas da embalagem fora do alcance das crianças! Perigo de asfixia!
- Desligar o aparelho antes de cada utilização e antes de cada limpeza/manutenção.
- Perigo de incêndio. Não aspirar materiais em combustão nem em brasa.
- É proibido pôr o aparelho em funcionamento em áreas com perigo de explosão.
Ligação elétrica
Ligar o aparelho só a corrente alternada. A tensão deve corresponder à placa de tipo do aparelho.
Perigo de choque elétrico
Nunca tocar na ficha de rede e na tomada com as mãos molhadas.
Não puxar a ficha de rede pelo cabo para a retirar da tomada.
Antes de qualquer utilização do aparelho, verificar se o cabo de ligação e a ficha de rede não apresentam danos. O cabo de ligação danificado tem que ser imediatamente substituído pela assistência técnica ou por um eletricista autorizado.
Para evitar acidentes relacionados com a eletricidade, recomendamos utilizar tomadas com disjuntor de corrente de defeito inter
calado (máx. 30 mA corrente de ativação nominal).
Atenção
Determinadas substâncias podem, com o ar aspirado, formar gases explosivos ou misturas por meio de turbulências!
Nunca aspire as seguintes substâncias:
- Gases, líquidos e pós (pó reativo) explosivos ou inflamáveis
- Pós reativos de metal (p. ex. alumínio, magnésio, zinco) em combinação com detergentes altamente alcalinos e ácidos
- Ácidos e soluções alcalinas fortes não diluídas
- Solventes orgânicos (p. ex. gasolina, diluente de tintas, acetona, óleo combustível).
Além disso, estes materiais podem ter efeitos negativos sobre os materiais utilizados no aparelho.
Colocação em funcionamento
Descrição da máquina
- Este manual de instruções descreve os modelos base dos aspiradores húmidos/secospresentados na capa. ■ As figuras mostram o equipamento máximo. O equipamento e os acessórios variam consoante o modelo.
Verifique o conteúdo da embalagem a respeito de acessórios não incluídos ou danos. No caso de danos provocados durante o transporte, informe o seu revendedor.
1 Punho de transporte 2 Interruptor do aparelho (LIG/DESL) 3 Ligação do aspirador 4 Regulação de ar da função de SOPRO 5 Ligação do tubo flexível de aspiração 6 Rolos de guia 7 Depósito dos acessórios 8 Depósito, cabo de ligação à rede 9 Cabo de ligação à rede com ficha 10 Tomada do aparelho 11 Tubo flexível de aspiração 12 Tubos de aspiração 2 × 0,5 m 13 Bocal de solo, comutável (A 2534 pt / A 2574 pt)
14 Bocal de solo com peça de inserção para superfícies duras (A 2234 pt) 15 Bocal para juntas 16 Saco-filtro 17 Tubo flexível Flex-Tool 18 Adaptador
Montar os acessórios
Figura 1
Dobrar o punho de transporte para baixo. → Remova a caixa do motor e retire os acessórios do recipiente.
Figura 2
→ Monte os rolos de guia novos no recipiente. Caso necessário, coloque o saco-filtro. → Coloque a caixa do motor no recipiente e feche o mesmo.
Figura 3
Ligue os acessórios.
Manuseamento
Trabalhar sempre com o FILTRO de cartucho no aparelho, tanto durante a aspiração de líquidos ou de detritos sólidos!
Ligar a máquina
Figura 4
→ Ligue a ficha de rede. → Ative o aparelho com o Interruptor LIGAR/DESLIGAR.
Posição I: Funcionamento normal, aspiração ou sopro.
Posição II: Funcionamento automático com ferramenta elétrica ligada.
Posição 0: O aspirador e a ferramenta elétrica ligada estão desligados.
Aspirar a seco.
Figura 5.
Para a eliminação do conteúdo aspirado sem formação de pó, recomendamos a utilização do saco de filtro. Assim, tem a vantagem adicional de o filtro de cartucho não se sujar tão rapidamente.
Atenção: Trabalhar apenas com filtro de cartucho seco!
Por isso: fazer bem o filtro de cartucho húmido antes da sua utilização! Atenção: Sacos de pó cheios podem rebentar! Por isso: substituir o saco do filtro atempadamente! Atenção: Para a aspiração de pó fino deve ser sempre utilizado um saco de filtro! O nível de enchimento do saco de filtro depende do tipo de sujidade aspirada.
Para pó fino, areia, etc. é necessário substituir o saco de filtro com maior frequência.
Para aspirar cinza e fuligem, utilize o separador prévio (n.º de encomenda 2.863-139).
Figura 6.
Aspirar em superfícies duras.
A 2534 pt / A 2574 pt:
Pise o comutador do bocal de solo. As faixas da escova na parte inferior do bocal de solo foram extraídas.
A 2234 pt:
Encaixar a inserção para superfícies duras no bocal de chão. As cerdas devem apontar para a frente.
Aspirar alcatifas
A 2534 pt / A 2574 pt:
Pise o comutador do bocal de solo. As faixas da escova na parte inferior do bocal de solo foram recolhidas.
A 2234 pt:
Trabalhe sem a peça de inserção para superfícies duras.
Função de sopro
Utilize a função, p. ex., para eliminar folhas ou pó da garagem, da oficina doméstica ou da oficina.
Figura 7
→ Conectar o tubo flexível de aspiração. Abrir o fecho da regulação de ar e selecionar a potência de sopro desejada.
Aspirar a húmido
△Atenção:
Não utilize saco-filtro!
Se houver formação de espuma ou saída de líquidos, desligue imediatamente o aparelho!
Aviso: quando o recipiente estiver cheio, o flutuador fecha a abertura de aspiração e o aparelho funciona com uma rotação mais elevada.
vada. Desligue imediatamente o aparelho e esvazie o recipiente.
→ Se necessário, deve-se utilizar uma faca para adaptar o adaptador ao diâmetro de ligação da ferramenta elétrica.
Figura 8
A) Insira o adaptador fornecido no tubo flexível de aspiração e ligue o mesmo à conexão da ferramenta elétrica. ou → B) Utilizar o tubo flexível Flex-Tool, encaixar a extremidade mais grossa diretamente no tubo de aspiração e a outra extremidade no adaptador incluído no volume de fornecimento e ligar com a conexão da ferramenta elétrica.
Figura 9
→ Inserir a ficha de rede da ferramenta elétrica no aspirador. → Ajustar o aspirador na posição II e iniciar os trabalhos.
Aviso: Assim que a ferramenta elétrica for ativada, a turbina de aspiração entra em funcionamento com um atraso de 0,5 segundos. Assim que desligar a ferramenta elétrica, a turbina de aspiração continua a trabalhar durante cerca de 5 segundos, de modo a aspirar a sujidade residual.
Desligar o aparelho
→ Desligue o aparelho e retire a ficha de rede.
Esvaziar o recipiente
Figura 10
→ Remover a caixa do motor e esvaziar o recipiente.
Guardar a máquina
Figura 11
→ Arrume os acessórios no aparelho e guarde o mesmo num local seco.
Transportar o aparelho
Fixe o aparelho corretamente sempre que o pretender transportar no carro.
Conservação, manutenção
Perigo de lesão
Antes de efetuar trabalhos de conservação e manutenção, desligar o aparelho e tirar a ficha de rede.
Limpar o aparelho e os acessórios
Atenção
Não utilize abrasivos, produtos para a limpeza de vidros ou universais! Nunca mergulhe o aparelho em água.
→ Limpe o aparelho e os acessórios de plástico com um produto para limpeza de plásticos corrente. → Lavar o recipiente e os acessórios com água e secar antes de utilizar novamente.
Instruções gerais
Garantia
Em cada país são válidas as condições de garantia emitidas pelas nossas empresas de comercialização competentes. Eventuais avarias no aparelho, durante o período de garantia, são reparadas sem encargos para o cliente, desde que se trate de um defeito de material ou de fabricação. Em caso de garantia, dirija-se ao seu revendedor ou ao serviço técnico mais próximo, com o aparelho e documento de compra.
(Endereços no verso)
Serviço de assistência técnica
Em caso de dúvidas ou avarias, a nossa filial KÄRCHER local está à sua disposição.
(Endereços no verso)
Encomenda de peças sobressalentes e acessórios especiais
No final das Instruções de Serviço encontrará uma lista das peças de substituição mais necessárias.
As peças sobressalentes e acessórios podem ser adquiridos junto do seu revendedor ou em cada filial da KÄRCHER.
(Endereços no verso)
Localização de avarias
Redução da potência de aspiração
Acessórios, tubo flexível de aspiração ou tubos de aspiração estão entupidos
→ Remover entupimento com um pau.
Saco de filtro cheio
→ Inserir um novo saco de filtro.
→ Retirar o filtro e limpar com leves pancadas. Se a sujidade não sair, deve removê-la com água corrente e deixar secar antes de montar. Substituir em caso de sujidade profunda ou de danificação.
O aparelho não aspira água
Recipiente está cheio
→ Desligar o aparelho e esvaziar o recipiente.
Dados técnicos
| A 2234 pt | A 2534 pt
A 2574 pt |
| Tensão 220-240V | |
| Tipo de corrente 50/60 Hz |
| Proteção de rede
(de acção lenta) | 16 A |
| Volume do recipiente | 18 | 25 | | |
| Absorção de água 8 | | 13 | | |
| Potência Pnom | 1200 W 1 | 400 W |
| Potência Pmax | 1400 W 1 | 600 W |
| Cabo de rede H 05VV | -F3G1,5 |
| Nível de pressão
acústica (EN 60704-
2-1) | 75 dB(A) |
Reservados os direitos a alterações técnicas!
