MANUAL DE UTILIZADOR 9CFB91X FAGOR

Com o objectivo de melhorar constantemente os nossos produtos, reservamo-nos o

direito de modifi car as respectivas características técnicas, funcionais ou estéticas por

motivos ligados a avanços técnicos.

Antes de colocar o seu aparelho em funcionamento, leia atentamente este

manual de instalação e utilização para se familiarizar mais rapidamente possível

com o seu funcionamento.51

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

• Instruções de segurança _____________________________________ 52

• Protecção do ambiente ______________________________________ 53

• Descrição do aparelho _______________________________________ 54

2 / INSTALAÇÃO DO APARELHO

• Utilização na versão de evacuação ____________________________ 55

• Utilização na versão de reciclagem ____________________________ 55

• Ligação eléctrica ____________________________________________ 56

• Montagem do exaustor ______________________________________ 57

• Montagem da chaminé

º Evacuação exterior _______________________________________ 58

º Reciclagem _____________________________________________ 59

3 / UTILIZAÇÃO DO APARELHO

• Descrição dos comandos ____________________________________ 60

4 / MANUTENÇÃO E LIMPEZA DO APARELHO

• Limpeza dos  ltros cassete ___________________________________ 61

• Substituição do  ltro de carvão _______________________________ 61

• Limpeza da superfície exterior ________________________________ 62

• Substituição da lâmpada _____________________________________ 62

• Manutenção do exaustor _____________________________________ 63

5 / ANOMALIAS DE FUNCIONAMENTO _____________________________ 64

6 / SERVIÇO TÉCNICO _____________________________________________ 6552

1 / INFORMAÇÕES DESTINADAS AO UTILIZADORPT Importante

Guarde este guia de utilização junto do aparelho. Se o aparelho for vendido ou cedido

a outra pessoa, tenha o cuidado de remeter igualmente o manual de utilização. Leia estas

recomendações antes de instalar e utilizar o aparelho. Estas recomendações foram redigi-

das para a sua segurança e a segurança dos outros.

No caso de a cozinha ser aquecida com um aparelho ligado a uma chaminé (ex.: fogão

de sala), é necessário instalar o exaustor na sua versão de reciclagem. Não utilize o exaus-

tor sem os fi ltros cassete.

Dever-se-á prever uma ventilação adequada da cozinha sempre que o exaustor seja utiliza-

do simultaneamente com aparelhos que utilizam gás ou outro combustível qualquer.

• INSTRUÇÕES DE SEGURANÇA

— Este aparelho foi concebido para ser uti-

lizado por particulares em suas casas.

— Este aparelho deve ser utilizado ape-

nas por adultos. Certi que-se de que as

crianças não lhe tocam e que não o utilizam

como um brinquedo. Certi que-se de que

não tocam no painel de controlo do apare-

— Quando receber o aparelho, retire-o da

embalagem imediatamente. Faça uma veri-

 cação geral. Aponte as eventuais reservas

por escrito na guia de remessa e guarde um

— Este aparelho destina-se a ter uma utili-

zação doméstica normal. Não o utilize para

 ns comerciais ou industriais ou com outros

 ns para além dos objectivos para os quais

— Não modi que nem tente modi car as

características deste aparelho. Isso poderá

representar um perigo para si.

— As reparações devem ser efectuadas ex-

clusivamente por um técnico autorizado.

— Desligue sempre o exaustor antes de

proceder à manutenção ou à limpeza do

— Ventile convenientemente a cozinha

em caso de funcionamento simultâneo do

exaustor com outros aparelhos funcionando

com fontes de energia diferentes da electri-

cidade, para que o exaustor não aspire os

— É interdita a realização, por baixo do

exaustor, de receitas “ ambé” ou fazer fun-

cionar os bicos de gás sem recipientes, (as

chamas aspiradas são susceptíveis de de-

teriorar o aparelho).

— As frituras efectuadas sob o aparelho de-

vem ser alvo de uma vigilância constante. O

óleo e as gorduras aquecidas a temperatu-

ras bastante elevadas podem incendiar-se.

— Respeite a frequência de limpeza e de

substituição dos  ltros. A acumulação de

gordura pode ocasionar a de agração de

— Não é autorizado o funcionamento por

cima de um foco de combustível (lenha,

— Nunca utilize aparelhos a vapor ou de

alta pressão para limpar o aparelho (requisi-

tos relativos à segurança eléctrica).

— Com a preocupação de melhorar cons-

tantemente os nossos produtos, reserva-

mo-nos o direito de modi car as respec-

tivas características técnicas, funcionais

ou estéticas por motivos ligados avanços

— Para no futuro encontrar facilmente as

referências do aparelho, aconselhamos a

que as aponte na página “Serviço Pós-Ven-

da e Relações com o Consumidor”. (Esta

página também explica onde se encontram

— Este aparelho não está previsto para ser

utilizado por pessoas (incluindo crianças)

com capacidades físicas, sensoriais ou

mentais reduzidas, ou por pessoas sem

experiência ou conhecimentos, excepto

se forem vigiadas ou se tiverem instruções

prévias sobre a utilização do aparelho.53

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR PT Atenção

A instalação do exaustor é reservada aos instaladores e técnicos qualifi cados.

Antes da primeira utilização do fi ltro cassete, retire a película de protecção.

• PROTECÇÃO DO AMBIENTE

— Os materiais e embalagem deste aparelho são recicláveis. Por isso, participe na recicla-

gem dos mesmos e contribua, assim, para a protecção do ambiente, depositando-os nos

contentores municipais previstos para este efeito.

— Este aparelho também contém muitos materiais recicláveis. Por esta razão, está mar-

cado com este símbolo a  m de lhe indicar que os aparelhos usados não

devem ser misturados com os restantes resíduos. A reciclagem dos aparel-

hos organizada pelo fabricante será, pois, efectuada nas melhores condições

possíveis, de acordo com a directiva europeia 2002/96/CE sobre os resíduos

de equipamentos eléctricos e electrónicos. Consulte a sua câmara municipal

ou o revendedor de forma a encontrar os pontos de recolha para aparelhos

utilizados mais próximos de sua casa.

— Agradecemos, desde já, a sua colaboração na protecção do ambiente.54

1 / INFORMAÇÕES DESTINADAS AO UTILIZADORPT

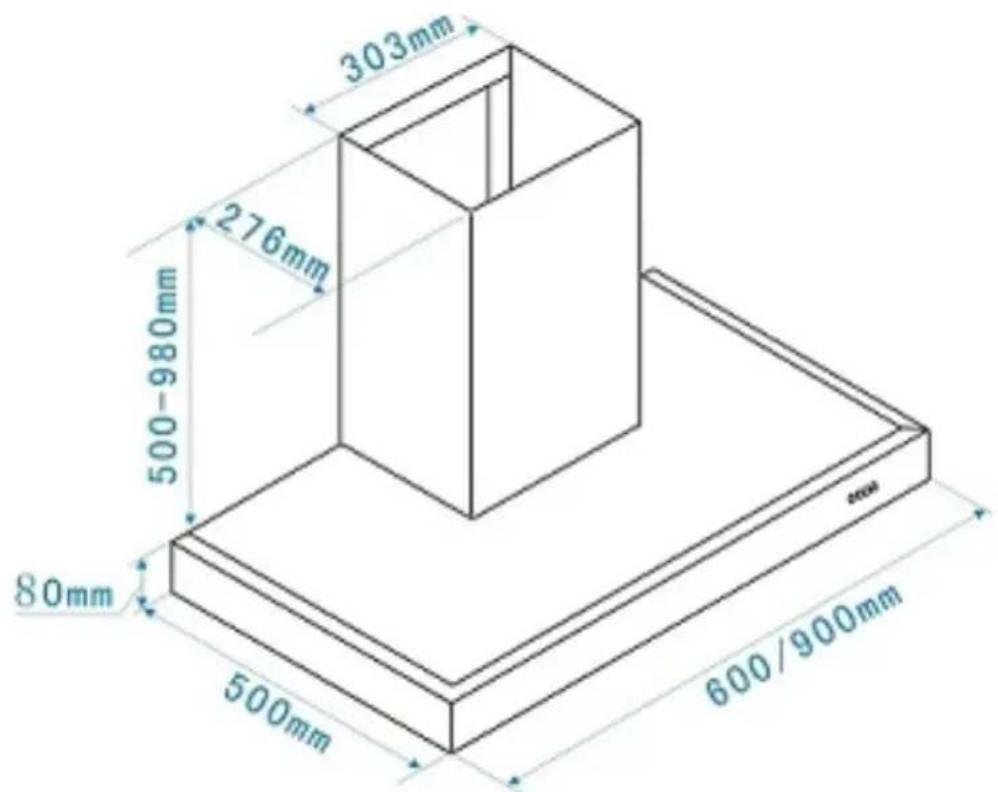

• DESCRIÇÃO DO APARELHO55

2 / INSTALAÇÃO DO APARELHO PT

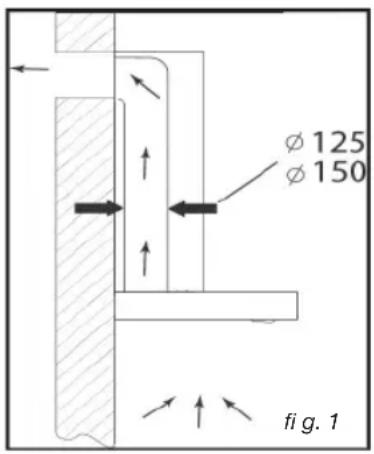

• UTILIZAÇÃO NA VERSÃO DE EVACUAÇÃO

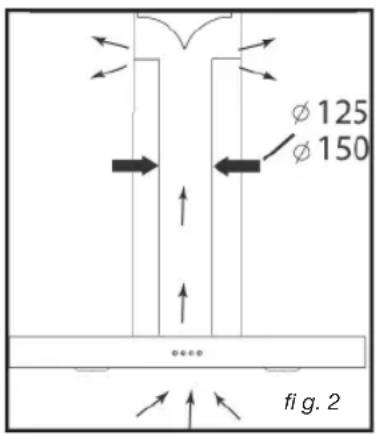

• UTILIZAÇÃO NA VERSÃO DE RECICLAGEM A sua instalação possui uma saída para o exterior

O exaustor pode ser ligado a esta saída

através de um tubo de evacuação (Ø

mínimo 125 mm, esmaltado, em alumínio,

ou em material não in amável). Se o tubo

tiver um diâmetro inferior a 125 mm,

passe obrigatoriamente para o modo

A sua instalação não possui saída para o exterior

Todos os nossos aparelhos têm a

possibilidade de funcionar em modo

Neste caso, acrescente um  ltro de carvão

activo que captará os cheiros.

(Ver Capítulo 4: Substituição do  ltro de

— O exaustor deve estar desligado durante a sua instalação ou em caso de intervenção.

— Veri que se a tensão da rede eléctrica corresponde à tensão mencionada na placa de

características situada no interior do exaustor.

— Se a instalação eléctrica da sua residência necessitar de uma alteração para a ligação do

exaustor, contacte um electricista quali cado.

— Se o exaustor for utilizado na sua versão de evacuação, não o ligue a uma conduta de

evacuação de fumos de combustão (caldeira, chaminé, etc.) ou a um sistema de ventilação

mecânica controlada.

— A conduta de evacuação, seja de que tipo for, não deve desembocar em águas

— Instale o exaustor a uma distância mínima de segurança de 70 cm em relação à placa de

2 / INSTALAÇÃO DO APARELHOPT Atenção

Este aparelho é vendido com um

cabo eléctrico H 05 VVF de 3 condutores

(neutro, fase e terra), devendo

este ser ligado a uma rede monofásica de

220-240 V através de uma tomada eléctrica

normalizada CEI 60083, que, de acordo com

as regras de instalação, deve fi car acessível

Declinamos qualquer responsabilidade

em caso de acidente ocasionado por uma

ligação à terra inexistente ou incorrecta. O

fusível da sua instalação deve ser de 10 ou

16 A. Se o cabo eléctrico estiver danifi cado,

contacte o serviço pós-venda a fi m de evitar

Se a instalação eléctrica da sua

residência necessitar de uma alteração

para a ligação do exaustor, contacte um

electricista qualifi cado.

Se o exaustor apresentar qualquer

anomalia, desligue o aparelho ou retire o

fusível correspondente à linha de ligação

• LIGAÇÃO ELÉCTRICA Durante a instalação e as operações de

manutenção, o exaustor deve ser desligado

da corrente eléctrica e os fusíveis devem

ser cortados ou retirados.

A ligação eléctrica deve ser realizada antes

de o aparelho ser instalado no armário.

— a instalação tem potência su ciente,

— os  os eléctricos estão em boas

— o diâmetro dos  os está em conformidade

com os requisitos de instalação.57

• MONTAGEM DO EXAUSTOR DECORATIVO

2 / INSTALAÇÃO DO APARELHO PT Atenção

A instalação deve cumprir os

requisitos dos regulamentos em vigor

para a ventilação dos locais. Em França,

estes regulamentos são indicados no

DTU 61.1 do CSTB. Designadamente,

o ar evacuado não deve ser enviado

para uma conduta utilizada para a

evacuação de fumos de aparelhos a gás

ou utilizando outros combustíveis. A

utilização de tubos desafectados só pode

ser feita após acordo de um especialista

A distância mínima entre a placa de

cozinha e a parte mais baixa do exaustor

deverá ser de 70 cm, no mínimo. Se as

instruções da placa de cozinha instalada

sob o exaustor especi carem uma distância

superior a 70 cm, esta deverá ser levada em

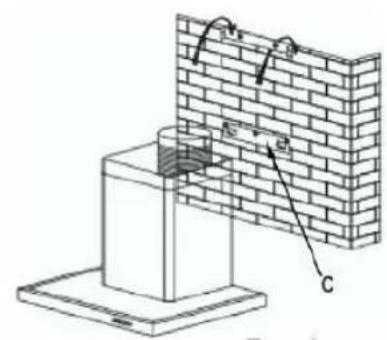

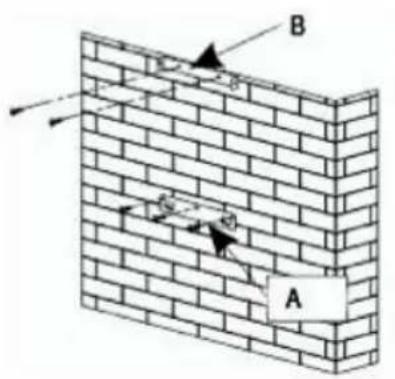

— Trace uma linha na parede, centrada e

verticalmente à placa de cozinha.

— Trace na parede os 3 orifícios que tem

de fazer utilizando o gancho de suspensão

do exaustor fornecido e respeitando a

distância aconselhada (peça A da  g. 1).

— Faça os 3 orifícios de 8 mm no local

adequado e insira as buchas.

— Fixe o suporte de  xação do exaustor,

certi cando-se de que  ca totalmente

nivelado (peça A  g. 1).

— Antes de ligar o exaustor, monte a válvula

de retenção na saída do motor.

— Fixe o tubo extensível de evacuação (não

fornecido) na saída do motor sem obstruir o

movimento da válvula de retenção ( g. 3).

— Coloque e  xe o corpo do exaustor

neste suporte com os parafusos previstos

para esse  m ( g. 2).

2 / INSTALAÇÃO DO APARELHOPT

• MONTAGEM DA CHAMINÉ

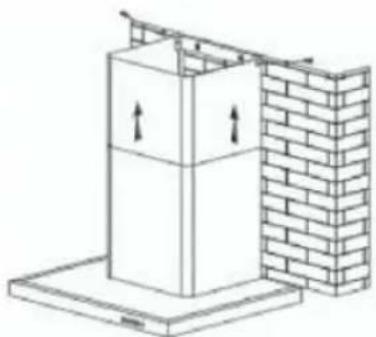

• Evacuação exterior

— Calcule a altura  nal para  xar o apoio em

U do suporte da chaminé (peça B da  g. 1).

— Marque os 2 orifícios no local

— Faça os 2 orifícios de 8 mm e  xe o apoio

do suporte da chaminé certi cando-se de

que  ca exactamente no eixo do exaustor

— Fixe o apoio plano na parte de trás da

— Efectue a ligação eléctrica do exaustor

com o cabo de alimentação.

— Levante a chaminé superior até ao tecto

e  xe-a no apoio com parafusos.

2 / INSTALAÇÃO DO APARELHO PT

— Calcule a altura  nal para  xar o apoio

de suporte à chaminé.

— Marque os 2 orifícios no local

— Faça os 2 orifícios de 8 mm e  xe o apoio

do suporte da chaminé certi cando-se de

que  ca exactamente no eixo do exaustor.

— Fixe o apoio plano na parte de trás da

— Efectue a ligação eléctrica do exaustor

através do cabo de alimentação.

— Levante a chaminé superior até ao tecto

e  xe-a no apoio com os 2 parafusos.

Não utilize ferramentas para retirar a película de protecção transparente dos

Para uma utilização ideal do exaustor, aconselhamos que a ligação seja efectuada a

um tubo com 150 mm de diâmetro (vendido separadamente). Limite ao máximo o número de

cotovelos e o comprimento do tubo. Se o exaustor funcionar com uma evacuação exterior,

convém assegurar-se da existência de uma entrada de ar exterior sufi cientemente grande

para evitar colocar a cozinha em depressão.60

3 / UTILIZAÇÃO DO APARELHOPT

• DESCRIÇÃO DOS COMANDOS

1. Premindo o botão Stop (Parar), o motor

2. Premindo o botão de baixa velocidade,

o alarme sonoro toca uma vez e o motor

funcionará a baixa velocidade.

3. Premindo o botão de velocidade média,

o alarme sonoro toca uma vez e o motor

funcionará a velocidade média.

4. Premindo o botão de alta velocidade,

o alarme sonoro toca uma vez e o motor

funcionará a velocidade rápida.

5. Premindo o botão de iluminação, as duas

lâmpadas acendem-se. Prima novamente e

• SUBSTITUIÇÃO DO FILTRO DE CAR VÃO (opcional)

Devem ser limpos após 30 horas de

utilização ou no mínimo uma vez por mês. A

sua limpeza pode ser efectuada na máquina

de lavar louça na vertical.

Lave-os com uma escova, água quente e

um detergente suave. Passe-os por água

e seque-os cuidadosamente antes de os

• Desmontagem dos fi ltros cassete

— Rode a pega integrada do  ltro cassete.

— Incline o  ltro cassete para baixo.

Substitua o  ltro de carvão após 120 horas

de utilização aproximadamente.

— Retire os  ltros cassete.

— Rode o  ltro de carvão para o retirar.

— Faça a operação inversa para instalar um

— Volte a instalar os  ltros cassete.

Desligue o aparelho antes de proceder à sua limpeza e manutenção. Uma manutenção

periódica do aparelho é uma garantia para o seu devido funcionamento, bom rendimento

O não cumprimento das instruções de limpeza do aparelho e dos fi ltros pode provocar

incêndios. Respeite absolutamente as instruções de manutenção.62

4 / MANUTENÇÃO E LIMPEZA DO APARELHOPT

• LIMPEZA DA SUPERFÍCIE EXTERIOR

• SUBSTITUIÇÃO DA LÂMP ADA Para limpar a parte exterior do exaustor, utilize água com um detergente; não utilize cremes

abrasivos, detergentes corrosivos, nem o esfregão das esponjas, nem escovas. Seque com

um pano macio e húmido.

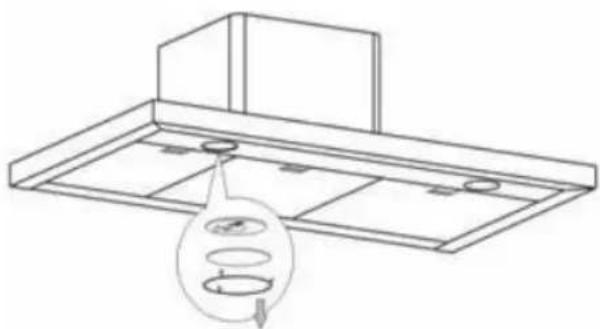

— Substitua a lâmpada de halogéneo.

— Volte a instalar todos os elementos,

efectuando as operações no sentido

Antes de efectuar qualquer intervenção, desligue o exaustor da corrente eléctrica,

quer retirando a fi cha da tomada, ou accionando o disjuntor.63

4 / MANUTENÇÃO E LIMPEZA DO APARELHO PT

• MANUTENÇÃO DO EXAUSTOR Para preservar o seu aparelho, recomendamos a utilização de produtos de limpeza Clearit.

Os conhecimentos e a experiência dos profi ssionais ao

serviço dos particulares

A Clearit propõe-lhe produtos pro ssionais e soluções adequadas para a manutenção diária

dos seus electrodomésticos e da sua cozinha.

Poderá encontrá-los à venda no seu revendedor habitual, bem como toda uma linha de

acessórios e consumíveis.

MANUTENÇÃO COMO PROCEDER?

PRODUTOS/ACESSÓRIOS A UTILIZAR Campânula e acessórios

Filtro de carvão activo

Nunca utilize esfregões

abrasivos ou escovas

Este fi ltro absorve os

uma importante função

na efi cácia do exaustor.

persistentes, utilize um

detergente creme não

abrasivo e passe por água

Este fi ltro absorve os

substituído pelo menos

todos os anos em função da

Encomende fi ltros no seu

revendedor (através da

referência indicada na placa

de características situada

dentro do exaustor) e anote

a data de substituição.

Para limpar a parte exterior

e a vigia de iluminação,

utilize exclusivamente

domésticos vendidos no

comércio diluídos em

água, em seguida enxagúe

com água limpa e seque

vendido no comércio, em

seguida enxagúe e seque.

A sua limpeza pode ser

efectuada na máquina

de lavar louça colocados

na vertical. (Não pôr em

contacto com louça suja

ou talheres de prata).

Antes de efectuar qualquer intervenção, desligue o exaustor da corrente eléctrica,

quer retirando a fi cha da tomada, ou accionando o disjuntor.64

5 / ANOMALIAS DE FUNCIONAMENTOPT SINTOMAS SOLUÇÕES O exaustor não funciona...

O rendimento do exaustor é

O exaustor parou durante o seu

• não há um corte de electricidade.

• foi realmente seleccionada uma

• a velocidade do motor seleccionada é

sufi ciente para a quantidade de fumo e

• a ventilação da cozinha é sufi ciente

para permitir a entrada de ar.

• o fi ltro de carvão não está gasto

(exaustor na versão de reciclagem).

• não há um corte de electricidade.

• o dispositivo de corte ominoplar não

6 / SERVIÇO TÉCNICO PT As intervenções de que o aparelho necessite devem ser realizadas

— por outro pro ssional quali cado autorizado pela marca.

Ao chamá-los, indique a referência completa do seu aparelho (modelo, tipo e número de

série). Estas informações  guram na placa de identi cação  xada no aparelho.66
