BEDIENUNGSANLEITUNG 9CFB91X FAGOR

Dekorative Dunstabzugshaube

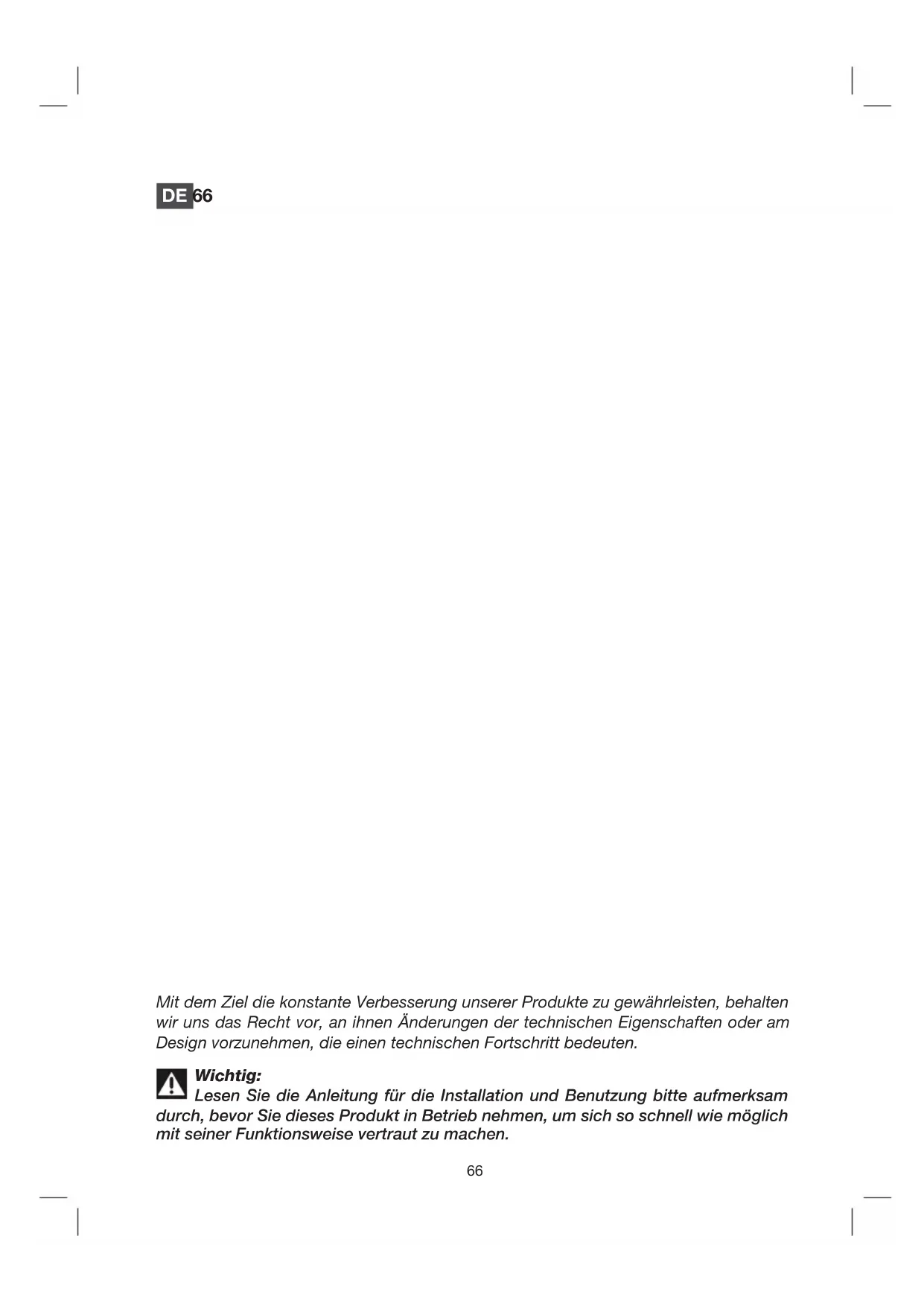

Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten

wir uns das Recht vor, an ihnen Änderungen der technischen Eigenschaften oder am

Design vorzunehmen, die einen technischen Fortschritt bedeuten.

Lesen Sie die Anleitung für die Installation und Benutzung bitte aufmerksam

durch, bevor Sie dieses Produkt in Betrieb nehmen, um sich so schnell wie möglich

mit seiner Funktionsweise vertraut zu machen.67

DEINHALTSVERZEICHNIS

1 / WAS DER BENUTZER BEACHTEN SOLLTE

• Hinweise für die Sicherheit ____________________________________ 68

• Hinweise zum Schutz der Umwelt _____________________________ 69

• Beschreibung des Geräts _____________________________________ 70

2 / INSTALLATION DES GERÄTS

• Benutzung in der Absaugfunktion ______________________________ 71

• Benutzung in der Umluftfunktion _______________________________ 71

• Elektrischer Anschluss _______________________________________ 72

• Montage der Dunstabzugshaube ______________________________ 73

• Montage der Rohrabdeckung

º Absaugung nach außen ___________________________________ 74

º Umluft __________________________________________________ 75

3 / BENUTZUNG DES GERÄTS

• Beschreibung der Steuerung __________________________________ 76

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS

• Reinigung der Modul lter _____________________________________ 77

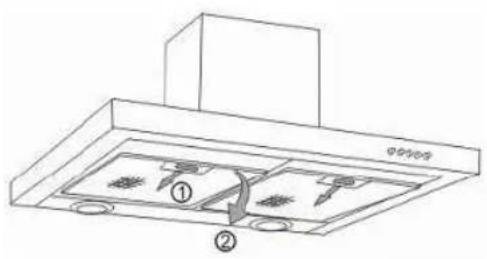

• Wechsel des Kohle lters _____________________________________ 77

• Reinigung der Ober ächen außen _____________________________ 78

1 / WAS DER BENUTZER BEACHTEN SOLLTEDE Wichtig

Bewahren Sie diese Bedienungsanleitung mit dem Gerät auf. Wenn Sie es verkau-

fen oder an eine andere Person weiter geben, versichern Sie sich darüber, dass auch das

Handbuch zur Bedienung beiliegt. Lesen Sie bitte diese Hinweise aufmerksam durch, bevor

Sie das Gerät anschließen oder benutzen. Sie wurden für Ihre Sicherheit und für die der

Allgemeinheit verfasst.

Wenn in der Küche ein Heizgerät betrieben wird, dass ebenfalls an das Abzugsrohr

angeschlossen wird (zum Beispiel eine Etagenheizung), muss die Dunstabzugshaube in

der Umluftfunktion betrieben werden. Benutzen Sie die Dunstabzugshaube nicht ohne die

Modulfi lter. Sorgen Sie stets für eine ausreichende Lüftung des Raums, wenn die Dunstab-

zugshaube zur gleichen Zeit mit anderen Geräten betrieben wird, die mit Gas oder anderen

Heizstoffen arbeiten.

• Hinweise für die Sicherheit

— Dieses Gerät wurde dafür konstruiert, um von

Privatpersonen in ihren Wohnungen benutzt zu

— Dieser Gerät darf nur von Erwachsenen be-

nutzt werden. Achten Sie darauf, dass Kinder es

nicht anfassen oder es als Spielzeug benutzen.

Versichern Sie sich darüber, dass Kinder nicht die

Steuerungen des Geräts bedienen.

— Wenn Sie das Gerät erhalten, packen Sie es

sofort aus oder lassen Sie es auspacken. Über-

prüfen Sie visuell den allgemeinen Zustand. Wenn

Sie Reklamationen haben, legen Sie diese schrift-

lich auf dem Lieferschein nieder und behalten Sie

— Ihr Gerät ist für den normalen häuslichen Ge-

brauch bestimmt. Sie dürfen es weder für kom-

merzielle oder industrielle Zwecke noch für Zwe-

cke benutzen, für die es nicht konstruiert wurde.

— Modi zieren Sie nicht die Eigenschaften des

Geräts oder versuchen Sie nicht, diese zu verän-

dern. Das kann für Sie gefährlich sein.

— Die Reparaturen dürfen nur von autorisierten

Fachleuten durchgeführt werden.

— Schalten Sie die Dunstabzugshaube stets ab,

bevor Sie sie reinigen oder mit der Instandhaltung

— Lüften Sie den Raum stets ausreichend, wenn

die Dunstabzugshaube zur gleichen Zeit mit an-

deren Geräten betrieben werden, die nicht über

Strom gespeist werden. Das dient dazu, dass die

Dunstabzugshaube nicht die Verbrennungsgase

— Es dürfen unter ihr keine Nahrungsmittel  am-

biert werden oder es dürfen zum Beispiel keine

Gasherde betrieben werden, ohne dass ein Koch-

gefäß die Flamme abdeckt (die Flammen können

das Gerät beschädigen).

— Wenn Sie unter dem Gerät frittieren, müssen

Sie es konstant überwachen. Auf sehr hohe Tem-

peraturen erhitzte Öle und Fette könnten sich ent-

— Halten Sie die Frequenzen zur Reinigung und

zum Wechsel des Filters ein. Die Ansammlung

von Fetten kann zu einem Brand führen.

— Das Gerät darf nicht über offenen Flammen

(Holzfeuer, Kohlenfeuer…) betrieben werden.

— Benutzen Sie keine Dampf- oder Druckreiniger

zur Reinigung des Geräts (es handelt sich um eine

Vorschrift im Rahmen der elektrischen Sicher-

— Mit dem Ziel die konstante Verbesserung un-

serer Produkte zu gewährleisten, behalten wir uns

das Recht vor, an ihnen Änderungen der techni-

schen Eigenschaften oder am Design vorzuneh-

men, die einen technischen Fortschritt bedeuten.

— Um die Spezi kationen Ihres Geräts stets leicht

zur Hand zu haben, raten wird Ihnen, sie auf der

Seite “Technischer Kundendienst und Kundenser-

(Diese Seite zeigt Ihnen auch, wo Sie diese Anga-

ben auf dem Gerät  nden).

— Dieses Gerät ist nicht für die Benutzung durch

Personen konzipiert (Kinder eingeschlossen), die

über eingeschränkte physische, sensorische oder

mentale Kapazitäten verfügen, die keine Erfah-

rung oder keine Kenntnis des Geräts haben, außer

wenn diese unter Aufsicht einer Person stehen,

die für ihre Sicherheit während der Benutzung des

Geräts verantwortlich ist und entsprechend ange-

1 / WAS DER BENUTZER BEACHTEN SOLLTE DE Achtung

Der Anschluss darf nur von qualifi zierten Installateuren und Technikern durchgeführt

Bevor Sie den Modulfi lter zum ersten Mal benutzen, ziehen Sie die Schutzfolie ab.

— Die Materialien zur Verpackung dieses Geräts können recycelt werden. Nehmen Sie am

Recycling teil und helfen Sie uns, die Umwelt zu schützen, indem Sie sie in die Behälter ihrer

Gemeinde werfen, die extra dafür vorgesehen sind.

— Auch das Gerät wurde mit recycelbaren Materialien hergestellt, weshalb es mit diesem

Logo versehen ist. Das zeigt an, dass derlei Geräte nicht mit anderem Müll

zusammen entsorgt werden sollten. Wenn Sie so handeln, wird das Recycling

der Geräte durch den Hersteller unter den best möglichen Bedingungen rea-

lisiert, gemäß der europäischen Richtlinie: 2002/96/CE über die Entsorgung

von elektrischen und elektronischen Geräten. Setzen Sie sich bitte mit Ihrer

Gemeinde oder dem Geschäft in Verbindung, in dem Sie das Gerät erworben

haben, um zu erfahren, wo die nächstgelegenen Punkte zur Entsorgung zu

— Wir bedanken uns bei Ihnen für die Unterstützung für den Schutz der

1 / WAS DER BENUTZER BEACHTEN SOLLTEDE

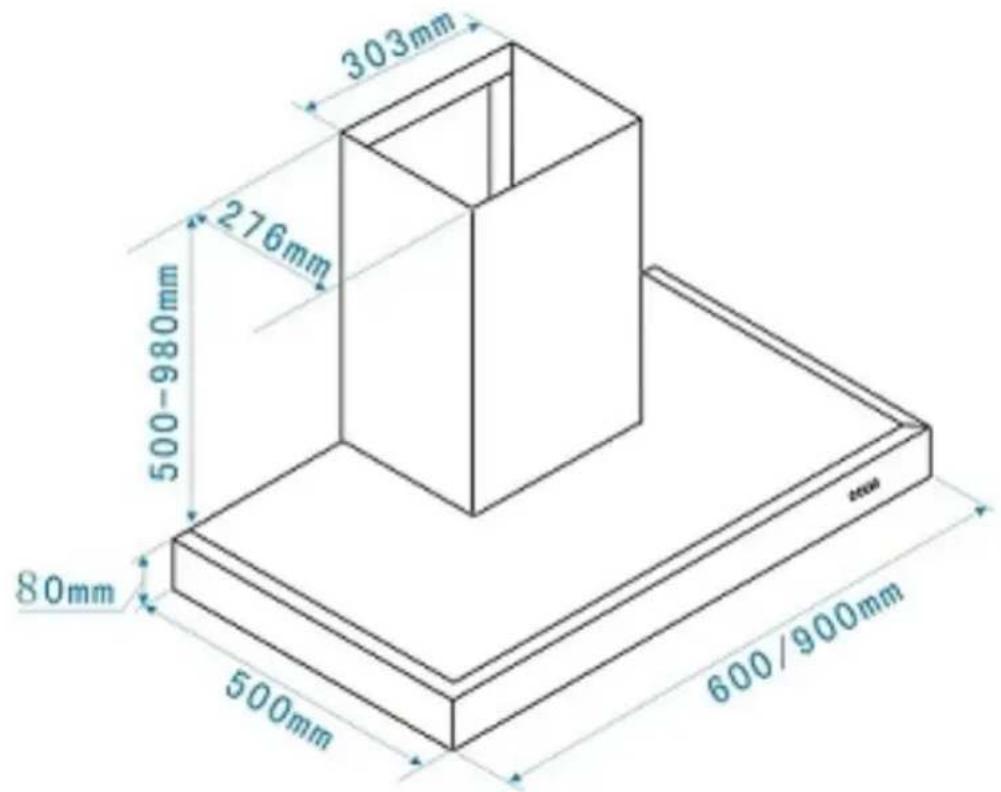

• BESCHREIBUNG DES GERÄTS71

2 / ANSCHLIESSEN DES GERÄTS DE

• BENUTZUNG MIT DER ABSAUGFUNKTION

• BENUTZUNG IN DER UMLUFTFUNKTION Wenn Sie über eine Ableitungsmöglichkeit

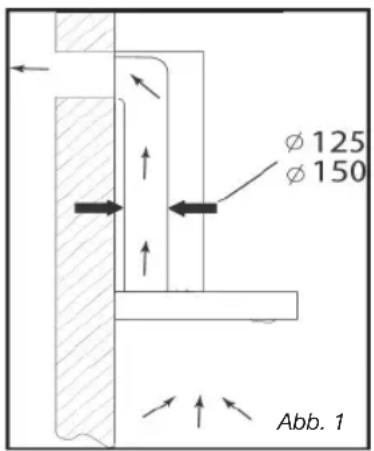

Ihre Dunstabzugshaube kann über ein

Abluftrohr (Ø mindestens 125 mm, emailliert,

aus Aluminium oder nicht brennbaren

Materialen) an den Abzug angeschlossen

werden. Ist der Durchmesser kleiner als

125 mm müssen Sie die Umluftfunktion

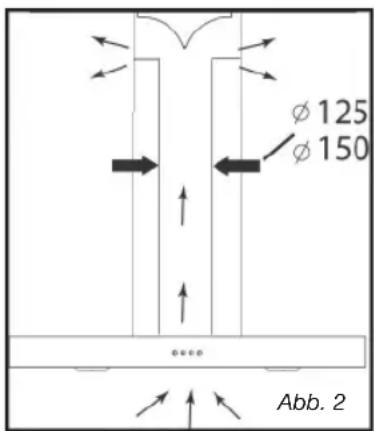

Wenn Sie über keine Ableitungsmöglichkeit

Bei allen unseren Geräten besteht die

Möglichkeit, sie in der Umluftfunktion zu

In diesem Fall setzen Sie einen Aktivkohle lter

ein, welcher die Gerüche heraus ltert.

(siehe Abschnitt 4: Wechsel des

— Das Gerät muss vom Stromnetz getrennt sein, bevor es angeschlossen wird oder Arbeiten

an ihm ausgeführt werden.

— Prüfen Sie bitte zunächst, ob die Netzspannung mit der übereinstimmt, die auf dem

Typenschild angegeben ist, das sich Inneren der Dunstabzugshaube be ndet.

— Wenn der elektrische Anschluss im Raum, in dem die Dunstabzugshaube betrieben

wird, Änderungen zum Anschluss des Gerät bedarf, lassen Sie dies von einem quali zierten

— Wenn die Dunstabzugshaube mit der Absaugfunktion betrieben wird, schließen Sie es

nicht an einen Kamin an, der für die Ausleitung von Verbrennungsrückständen benutzt wird

(Heizung, offener Kamin, etc.) oder an eine mechanisch gesteuerte Ventilation.

— Die Ableitung, egal welcher Art, darf nicht unterhalb des Dachs oder im Speicher enden.

— Bringen Sie die Dunstabzugshaube in einem Sicherheitsabstand von wenigstens 70cm

über dem Elektro-, Gas- oder Mischherd an.

2 / ANSCHLIESSEN DES GERÄTSDE Achtung

Dieses Gerät wird mit einem Stromkabel

geliefert (H 05 VVF) mit drei 3 Leitungen von

(Schutzleiter, Phase und Erdung),

das an ein einphasiges Stromnetz mit 220 -

240 V über einen gewöhnlichen Stecker (CEI

60083 ) angeschlossen wird, der nach dem

Abschluss der Arbeiten, in Übereinstimmung

mit den Installationsnormen, zugänglich

Wir übernehmen keine Verantwortung im

Fall eines Unfalls, der sich wegen einer

fehlenden oder falschen Erdung ereignet.

Die Installation muss mit einer Sicherung

von 10 oder 16 A. abgesichert sein. Wenn das

Kabel zur Stromversorgung beschädigt ist,

wenden Sie sich sofort an den technischen

Kundendienst, um Gefahren zu vermeiden.

Wenn der elektrische Anschluss im

Raum geändert werden muss, in dem die

Dunstabzugshaube betrieben werden soll,

wenden Sie sich an einen qualifi zierten

Wenn Sie eine Anomalie beim

Betrieb der Dunstabzugshaube feststellen,

schalten Sie das Gerät ab oder trennen Sie

die zugehörige Sicherung.

• ELEKTRISCHER ANSCHLUSS Beim Anschließen und bei Arbeiten zur

Instandhaltung, muss das Gerät vom

Netzstrom getrennt werden und die

Sicherungen müssen getrennt oder

Der elektrische Anschluss muss vorbereitet

sein, bevor das Gerät in das Möbelstück

Überprüfen Sie, dass:

— die Leistung der Stromzufuhr ausreichend

— die Leitungen zur Stromzufuhr in gutem

— der Durchmesser der Kabel entsprechend

der Normen für die Installation ist.73

• MONTAGE DER DUNSTABZUGSHAUBE

2 / ANSCHLIESSEN DES GERÄTS DE Achtung

Der Anschluss muss gemäß den

gesetzlichen Vorschriften für die Belüftung

von Räumen vorgenommen werden. In

Frankreich sind diese Vorschriften im DTU

61.1 des CSTB dargelegt. Im Besonderen

darf die abgesaugte Luft nicht in einen

Abzug führen, der zur Ableitung von Rauch

oder Verbrennungsgase anderer Gas- oder

Verbrennungsgeräte benutzt wird. Nicht

genutzte Abzüge dürfen nur nach Angaben

eines kompetenten Spezialisten genutzt

Der minimale Abstand zwischen der Kochzone

und des untersten Teils der Dunstabzugshaube

muss mindestens 70 cm betragen. Wenn

die Anleitung des jeweiligen Herds unter der

Dunstabzugshaube einen höheren Abstand als

70 cm vorschreibt, muss dieser eingehalten

Befestigung an der Wand:

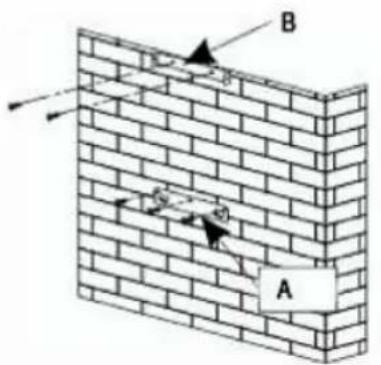

Zeichnen Sie eine zentrierte Linie auf

die Mauer und von der Vertikalen ihres

Zeichnen Sie auf die Mauer die 3 Bohrlöcher

auf, die Sie benötigen und benutzen Sie dafür

die mitgelieferten Halter der Dunstabzugshaube

und beachten Sie dabei den empfohlenen

Abstand (Teil A der Abb. 1).

Bohren Sie die 3 Löcher von 8 mm an den

entsprechenden Stellen und setzen Sie die

Schrauben Sie den Halter für die

Befestigung der Dunstabzugshaube fest und

garantieren Sie, dass er vollständig im Wasser

ist (Teil A der Abb. 1).

Bevor Sie die Dunstabzugshaube

aufhängen, montieren das Rückschlagventil

auf den Ausgang des Motors.

Schrauben Sie die dehnbare Hülle (nicht

inbegriffen) für die Abluft auf den Ausgang

des Motors ohne dabei die Bewegungen des

Rückschlagventils zu beeinträchtigen. (Abb. 3).

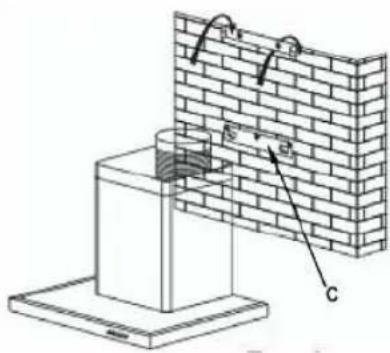

Setzen Sie den Körper der

Dunstabzugshaube auf den Halter mit den

dafür vorgesehenen mitgelieferten Schrauben

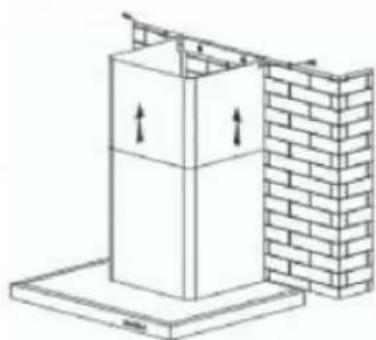

• Absaugung nach außen

Berechnen Sie die Endhöhe für den U-Halter

der Rohrabdeckung (Teil B Abb. 1)

Markieren Sie die 2 Löcher am richtigen Ort.

Bohren Sie die beiden Löcher mit 8 mm

und schrauben Sie den Halte ansch der

Rohrabdeckung an und achten Sie dabei, dass

die Achse zur Dunstabzugshaube korrekt ist

Schrauben Sie die  ache Gabel an die

hintere untere Seite der Rohrabdeckung.

Setzen Sie die beiden Teile der

Rohrabdeckung auf die Dunstabzugshaube

Schließen Sie die Hülle des Luftausgangs

Führen Sie den elektrischen Anschluss

der Dunstabzugshaube mit dem Stromkabel

Führen Sie das obere Teil der Rohrabdeckung

bis zum höchsten Punkt und befestigen Sie sie

an der Gabel über die Schrauben.

Berechnen Sie die Endhöhe für den Halter

Markieren Sie die 2 Löcher am richtigen

Bohren Sie die beiden Löcher mit 8 mm

und schrauben Sie den Halte ansch des

Rohrhalters an und achten Sie dabei, dass

die Achse zur Dunstabzugshaube korrekt ist.

Schrauben Sie die  ache Gabel an die

hintere unteres Seite der Rohrabdeckung.

Setzen Sie die beiden Teile der

Rohrabdeckung auf die Dunstabzugshaube.

Schließen Sie die Hülle des Luftausgangs

Führen Sie den elektrischen Anschluss

der Dunstabzugshaube mit dem Stromkabel

Führen Sie das obere Teil der

Rohrabdeckung bis zum höchsten Punkt

und befestigen Sie sie an der Gabel über die

Benutzen Sie kein Werkzeug, um den Schutzfi lm abzuziehen.

Um die optimale Leistung des Geräts zu gewährleisten, raten wird Ihnen, es an

einen Anschluss mit einem Durchmesser von 150 mm anzuschließen (nicht mitgeliefert).

Beschränken Sie so weit wie möglich den Einsatz von Winkeln und die Gesamtlänge. Wenn

die Dunstabzugshaube im Abluftbetrieb benutzt wird, müssen Sie sich darüber versichern,

dass genug Luft zugeführt wird, damit kein Unterdruck im Raum entsteht.76

3 / BENUTZUNG DES GERÄTSDE

• BESCHREIBUNG DER STEUERUNG

1. Wenn der Knopf Stopp gedrückt wird,

wird der Motor gestoppt.

2. Wenn der Knopf Low (niedrig) gedrückt

wird, wird ein Tonsignal ertönen und der

Motor mit niedriger Geschwindigkeit

3. Wenn der Knopf Mid (miittel) gedrückt

wird, wird ein Tonsignal ertönen und

der Motor mit mittlerer Geschwindigkeit

4. Wenn der Knopf High (hoch) gedrückt

wird, wird ein Tonsignal ertönen und der

Motor mit hoher Geschwindigkeit arbeiten.

5. Wird der Knopf Light (Licht) gedrückt,

werden die beiden Lampen angeschaltet.

Drücken Sie ihn erneut, wird das Licht

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS DE

• REINIGUNG DER MODULFILTER

• WECHSEL DES KOHLEFILTERS

Sie müssen nach jeweils 30 Betriebstunden

oder nach etwa einem Monat (minimal)

gereinigt werden. Die Reinigung kann

aufrecht stehend in der Spüle vorgenommen

Benutzen Sie eine Bürste, heißes Wasser

und ein weiches Spülmittel. Spülen Sie gut

nach und trocknen Sie sie gut, bevor Sie sie

• Demontage des Modulfi lters

— Drehen Sie den Griff am Modul lter.

— Kippen Sie den Modul lter nach unten

Sie müssen ihn jeweils nach 120

Betriebstunden wechseln.

— Entnehmen Sie die übrigen Modul lter

— Drehen Sie den Kohle lter, um ihn

herausnehmen zu können.

— Führen Sie den Vorgang in umgekehrter

Reihenfolge durch, um einen neuen Filter

— Setzen Sie danach die übrigen Modul lter

Trennen Sie das Gerät stets von der Stromversorgung, bevor Sie eine Arbeit zur

Wartung oder Reinigung vornehmen. Eine periodische Instandhaltung ist eine Garantie für

einen guten Betrieb, eine gute Leistung und eine lange Laufzeit.

Wenn Sie den Anweisungen zur Reinigung des Geräts und der Filter nicht nachkommen,

kann das zu Bränden führen. Halten Sie strikt die Anweisungen zur Instandhaltung ein.78

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTSDE

• REINIGUNG DER OBERFLÄCHEN AUßEN

• LAMPE AUST AUSCHEN Zur äußerlichen Reinigung der Dunstabzugshaube benutzen Sie Wasser und Seife. Benutzen

Sie keine Cremes zum Spülen, noch kratzende Reiniger, Schwämme oder Bürsten. Trocknen

Sie mit einem feuchten und weichen Lappen nach.

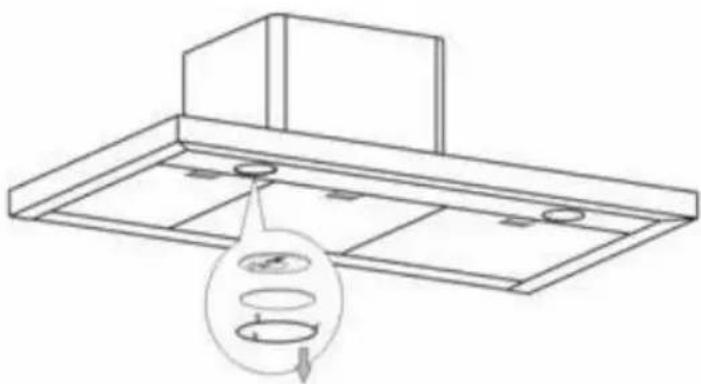

Modell mit Halogenlampe

— Nehmen Sie die Fassung heraus

— Ersetzen Sie die Halogenlampe.

— Setzen Sie die Gruppe wieder ein, indem

Sie in umgekehrter Reihenfolge vorgehen.

Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den

Strom ab, ziehen den Netzstecker oder trennen die Sicherung.79

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS DE

• INSTANDHALTUNG DES GERÄTS Um das Gerät in einem guten allgemeinen Zustand zu erhalten, empfehlen wir die Nutzung

der Produkte Clearit.

Die Kenntnisse und die Erfahrung von

Fachleuten im Dienst von Privatpersonen.

Clearit bietet Ihnen Pro -Produkte und adäquate Lösungen für die täglichen Arbeiten an

Ihren Haushaltsgeräten und in Ihrer Küche.

Sie werde von Ihrem üblichen Händler zusammen mit den Zubehörprodukten und

Verbrauchsmaterialien verkauft.

WARTUNG WAS ZU TUN IST PRODUKTE / ZUBEHÖR ZUM GEBRAUCH Gehäuse

Benutzen Sie niemals

metallische Schwämme,

kratzende Reiniger oder zu

Dieser Filter hält den

fetten Dampf und den

Staub zurück. Es ist

das Element, das ganz

wesentlich die Wirksamkeit

der Dunstabzugshaube

Wenn es schwer lösliche

Flecken gibt, benutzen

Sie einen nicht kratzenden

Reiniger und spülen Sie mit

Dieser Filter fi ltert die

wenigstens ein Mal im

Jahr, je nach Nutzung,

Bestellen Sie diese Filter

bei ihrem Händler (mit

den Referenzen, die auf

der Typenplakette fi nden,

die sich im Inneren der

befi ndet) und notieren Sie

das Datum des Tauschs.

Um das Gehäuse und das

Auge zur Beleuchtung zu

reinigen, benutzen Sie nur

kommerzielle Reiniger, die

in Wasser verdünnt werde

und spülen Sie danach mit

Wasser nach und trocknen

Sie mit einem weichen

Reinigen Sie ihn mit einem

kommerziellen Reiniger,

spülen Sie mit reichlich

Wasser nach und trocknen

Sie ihn ab. Die Reinigung

kann aufrecht stehend in

der Spüle vorgenommen

(Bringen Sie ihn nicht mit

schmutzigem Geschirr

oder mit Silberbesteck in

Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den

Strom ab, ziehen den Netzstecker oder trennen die Sicherung.80

5 / ANOMALIEN IM BETRIEBDE SYMPTOME LÖSUNGEN Die Dunstabzugshaube funktioniert

Die Leistung der Dunstabzugshaube ist

Die Dunstabzugshaube hat sich im

Betrieb abgeschaltet.

Überprüfen Sie, dass:

• der Strom nicht abgestellt wurde.

• eine Geschwindigkeit zum Betrieb

Stellen Sie sicher, dass:

• Die gewählte Motordrehzahl ist für die

ausreichende Menge von Rauch und

Dämpfen gelöscht werden.

• Die Küche ist ausreichend belüftet,

damit für Frischluftzufuhr.

• Die Kohlenstoff-Filter nicht getragen

wird (Haube Betriebssystem im

Überprüfen Sie, dass:

• der Strom nicht abgestellt wurde.

• der automatische Schutztrennschalter

nicht ausgelöst wurde.81

6 / TECHNISCHER KUNDENDIENST DE Die Arbeiten, die an dem Gerät ausgeführt werden, müssen durchgeführt werden von:

— oder von einem von der Marke autorisiertem und quali zierten Fachmann.

Bei Anrufen geben Sie bitte stets die gesamten Referenzdaten an (Modell, Typ und

Serienummer). Diese Daten  nden sich auf dem Typenschild des Geräts.82
