1 / A FELHASZNÁLÓ FIGYELMÉBE

• Biztonsági előírások _____________________________________ 100

• Környezetvédelem ______________________________________ 101

• A készülék leírása _______________________________________ 102

2 / A KÉSZÜLÉK ÜZEMBE HELYEZÉSE

• Kivezetéses változatban történő működtetés __________________ 103

• Keringetéses változatban történő működtetés _________________ 103

• Elektromos hálózathoz való csatlakoztatás ___________________ 104

• A páraelszívó összeszerelése ______________________________ 105

• A kürtő összeszerelése

º Külső kivezetés ______________________________________ 106

º Keringetés __________________________________________ 107

3 / A KÉSZÜLÉK HASZNÁLATA

• A kezelőszervek leírása ___________________________________ 108

4 / A KÉSZÜLÉK KARBANTARTÁSA ÉS TISZTÍTÁSA

• A moduláris szűrők tisztítása _______________________________ 109

• A szénszűrő tisztítása ____________________________________ 109

• A külső felület tisztítása ___________________________________ 110

• Az izzó cseréje _________________________________________ 110

• A készülék karbantartása _________________________________ 111

5 / MŰKÖDÉSI RENDELLENESSÉGEK ___________________________ 112

6 / VEVŐSZOLGÁLAT _________________________________________ 113100

1 / A FELHASZNÁLÓ FIGYELMÉBE HU FONTOS:

Őrizze meg ezt a kézikönyvet a készülékkel együtt. Ha el kell adnia vagy oda kell adnia

készülékét egy másik személynek, ezt a felhasználói kézikönyvet is adja át a készülékkel.

Kérjük, hogy a készülék beszerelése és alkalmazása előtt olvassa át ezeket a tanácsokat.

Összeállításakor az Ön és a többiek biztonságára gondoltunk.

Olyan konyha esetében, melyet kéményhez csatlakoztatott készülék fűt (pl: kályha), a

páraelszívót keringető változatban kell felszerelni. Ne használja a páraelszívót a moduláris

Ha a konyhai páraelszívót gázt vagy egyéb tüzelőanyagot használó készülékkel együtt

használja, az illető helyiséget megfelelő szellőztetéssel kell ellátni.

BIZTONSÁGI ELŐÍRÁSOK

— Ez a készülék magánszemélyek otthoni

használatára készült.

— A készüléket csak felnőttek használha-

— Ügyeljen arra, hogy a gyerekek ne érje-

nek hozzá és ne használják játékszerként.

Bizonyosodjon meg, hogy nem játszanak a

— A készülék átvételekor, azonnal csomago-

lja ki vagy csomagoltassa ki azt. Ellenőrizze

általános megjelenését. Az esetleges meg-

jegyzéseket azon a szállítólevélen tüntesse

fel, amelyből ön is kap egy példányt.

— Az ön készülékét szokványos háztartási

használatra szánták. Ne használja keres-

kedelmi vagy ipari, illetve olyan célokra,

amelyekre nem tervezték.

— Ne módosítsa vagy ne próbálja módo-

sítani e készülék műszaki jellemzőit. Ez

veszélyes lehetne Önre nézve.

— A javításokat csakis egy elfogadott szak-

ember hajthatja végre.

— A páraelszívó tisztítása vagy karbantartá-

sa előtt mindig húzza ki a készülék csatlako-

— A páraelszívó és egyéb, nem villamos

energiával működő készülékek egyidejű

használata esetén, megfelelően szellőztesse

a helyiséget. Mindezt azért, hogy a párael-

szívó ne szívja fel az égett gázt.

— A páraelszívó alatt tilos az ételek lángra

lobbantása vagy a gázégők főzőedények

nélküli használata (az elszívott lángnyelvek

a készülék károsodását kockáztatnák).

— A készülék alatt sütött ételeket állandóan

fi gyelemmel kell kísérni. A túl magas hőfokra

hevített olaj vagy zsír meggyúlhat.

— Tartsa tiszteletben a tisztítás és a

szűrőcsere gyakoriságát. A zsírlerakódások

felhalmozódása tűzeset kockázatával jár.

— Tilos tüzelőanyagokkal működő tűzhely

(fa, szén...) feletti működtetés.

— Készüléke tisztításához soha ne használ-

jon gőz- vagy nagynyomású készülékeket

(az elektromos biztonsággal kapcsolatos

— Termékeink állandó tökéletesítésén fá-

radozva, a termékek továbbfejlesztésével

járó műszaki, funkcionális vagy esztétikai

jellemzők módosításának jogát fenntartjuk.

— Az ön készülékére vonatkozó hivatkozási

számok könnyed jövőbeni megtalálása ér-

dekében, azt javasoljuk, hogy jegyezze fel

ezeket a „Vevőszolgálat és Ügyfélszolgálat”

oldalra. (Ezen az oldalon azt is megtalálja,

hogy ezeket a számokat hol találja meg az

— A készüléket nem tervezték csökkent

fi zikai, érzékelési vagy mentális képessé-

gekkel rendelkező személyek (beleértve

gyerekek) általi használatra, vagy olyan

személyek általi használatra, akik nem ren-

delkeznek megfelelő tapasztalattal vagy is-

meretekkel, kivéve, ha az a biztonságukért

felelős, vagy előzetesen a készülék haszná-

latáról tájékoztatott személy felügyelete alatt

1 / A FELHASZNÁLÓ FIGYELMÉBE HU Figyelem:

A felszerelést kizárólag képzett szerelők és szakemberek végezhetik.

Mielőtt a moduláris szűrőt először használná, vegye le róla a védőfóliát.

— A készülék csomagolásához felhasznált anyagok teljes mértékben újrahasznosíthatók.

Járuljon hozzá újrahasznosításukhoz és a környezet megóvásához azzal, hogy a csomago-

lást az erre a célra kihelyezett szelektív gyűjtőkonténerbe helyezi.

— Az ön gépe is tartalmaz számos újrahasznosítható anyagot. Azért van ellátva a jelenlegi

logóval, hogy felhívja fi gyelmét arra, hogy a használt gépeket nem kell a többi

szeméttel összekeverni. Ily módon a készülékek újrahasznosítását, amit a

gyártó magára vállal, a lehető legjobb körülmények között lehet elvégezni az

elektromos és elektronikus berendezések kezeléséről szóló CE/96/2002-es

európai direktívának megfelelően. Érdeklődjön az önkormányzatnál vagy az

értékesítőnél a lakóhelyéhez legközelebb eső, elektromos berendezésekkel

foglalkozó gyűjtőhelyről.

— Köszönjük, hogy hozzájárul a környezet megóvásához.102

1 / A FELHASZNÁLÓ FIGYELMÉBE HU

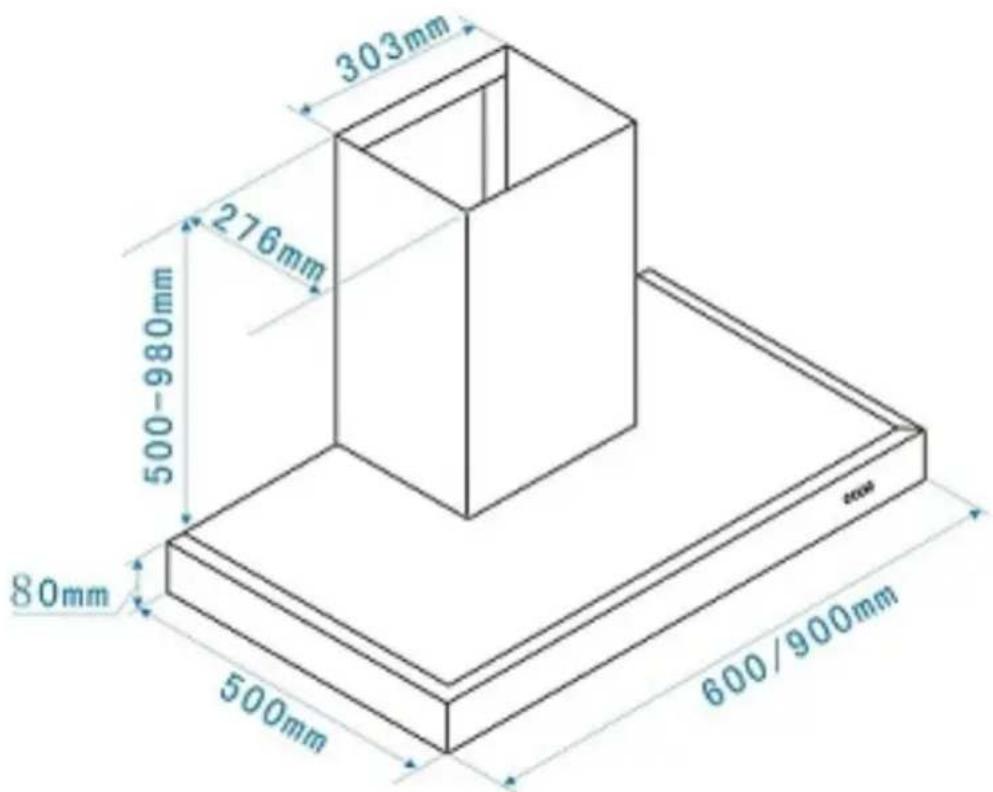

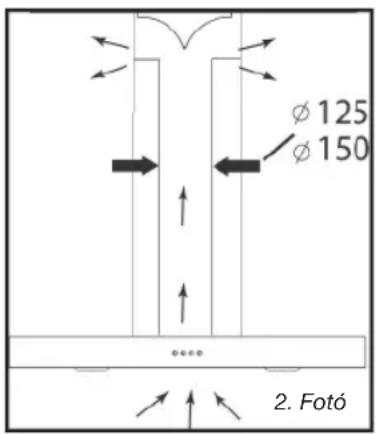

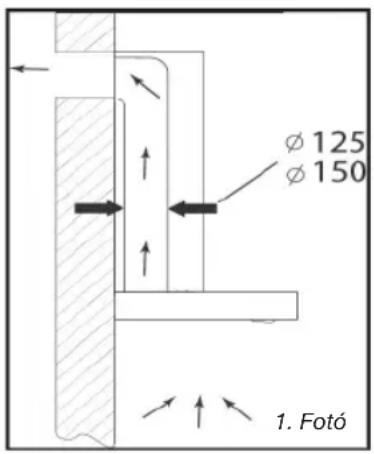

KERINGETÉSES MÓDBAN TÖRTÉNŐ MŰKÖDTETÉS Ha rendelkezik külső kivezetéssel

Páraelszívóját egy kivezető csőidom

segítségével lehet ehhez csatlakoztatni

(minimum Ø 125 mm, zománcozott,

alumínium vagy tűzálló anyagból). Ha a

csőidom nem éri el a 125 mm-es átmérőt,

kötelező módon térjen át a keringetéses

Ha nem rendelkezik külső kivezetéssel

Minden készülékünk tud keringetéses

üzemmódban működni. Ebben az esetben

tegyen be egy karbonszűrőt, amely felfogja

a szagokat. (Lásd a 4. Fejezetet A szénszűrő

— A felszerelés vagy egy esetleges beavatkozás közben, a készülék csatlakozó dugasza ki

— Ellenőrizze, hogy a hálózati feszültség megfelel-e a páraelszívó belsejében található

műszaki típuscímkén jelzettel.

— Ha az ön lakásának villamos hálózata átalakításra szorul, ahhoz, hogy az elektromos

készülékeket csatlakoztatni lehessen, forduljon egy szakképzett villanyszerelőhöz.

— Ha a páraelszívót kivezetéses változatban használja, kerülje el, hogy a készüléket

tüzelőanyag füstöket eltávolító csőhöz (kazáncső, kémény, stb…) vagy IMSZ-hez (irányított

mechanikus szellőztetés) kösse.

— Bármilyen is a kivezető cső, tilos hogy a padlástérbe vezessen.

— A páraelszívót minimum 70 cm-es biztonsági távolságra szerelje az elektromos, a

gázüzemű vagy a vegyes üzemű főzőlaptól. 1. Fotó2. Fotó104

2 / A KÉSZÜLÉK ÜZEMBE HELYEZÉSE HU Figyelem:

Ezt a készüléket H 05 VVF típusú,

keresztmetszetű, 3 eres (nullás,

fázis és földelés) tápkábellel szállítják.

Egy CEI 60083 szabvány csatlakozó aljzat

segítségével a kell 220-240V-os, egyfázisú

elektromos hálózatra csatlakoztatni. A

szerelési előírásoknak megfelelően, az

aljzat a felszerelés után is hozzáférhető

Nem vállalunk semmiféle felelősséget,

amennyiben a földelés hiányának vagy

helytelen mivoltának következtében

baleset történne. Az ön elektromos

hálózatának biztosítéka 10 vagy 16 A-es

kell legyen. Ha a tápkábel megsérült, a

veszély elkerülése végett, forduljon a

Ha az ön lakásának villamos hálózata átalakításra szorul, ahhoz, hogy az elektromos készülékeket csatlakoztatni lehessen, forduljon egy szakképzett villanyszerelőhöz. Figyelem: Ha a páraelszívón valamilyen rendellenesség jele vehető észre, húzza ki a készülék csatlakozó dugaszát vagy vegye ki a készülék csatlakoztatását biztosító áramköre biztosítékát. •

CSATLAKOZTATÁS AZ ELEKTROMOS HÁLÓZATRA A felszerelési és karbantartási műveletek

közben a készüléket le kell választani az

elektromos hálózatról, a biztosítékokat

pedig szét kell kapcsolni vagy ki kell

venni. Az elektromos csatlakoztatást még

azelőtt kell elvégezni, hogy a készüléket a

konyhabútorba építenék.

Ellenőrizze a következőket:

— a hálózati teljesítmény elegendő-e,

— a betáp vezetékek jó állapotban

— a kábelek átmérője megfelel-e a szerelési

2 / A KÉSZÜLÉK ÜZEMBE HELYEZÉSE HU Figyelem:

A felszerelésnek meg kell felelnie

a helyiségek szellőztetésére vonatkozó

érvényben lévő szabályoknak.

Franciaországban az említett előírásokat

a CSTB DTU 61.1. rendelete határozza

meg. Különösen, a kivezetett levegőt

tilos olyan vezetéken vezetni, amelyek

gáz vagy egyéb üzemanyaggal működő

készülékek füstjének kivezetésére is

használnak. A használati vezetékeket

kizárólag egy illetékes szakember

beleegyezésével lehet használni.

A főzési terület és a páraelszívó alja közötti

távolság legalább 70 cm kell, hogy legyen.

Amennyiben a páraelszívó alá helyezett

főzőlap használati utasítása 70 cm-nél

nagyobb távolságot ír elő, akkor azt kell

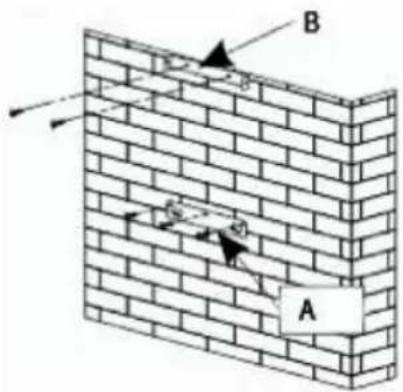

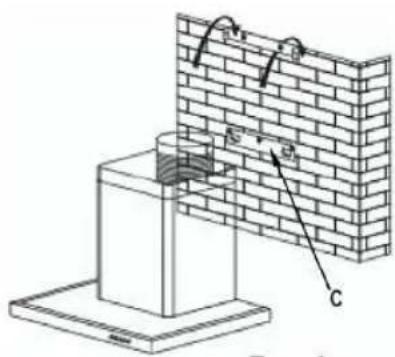

Falra történő rögzítés:

— Rajzoljon a falra középre egy vonalat,

amely merőleges a főzési síkra.

— Rajzoljon a falra 3 lyukat, amelyet ki kell

fúrni a páraelszívó felakasztó kampójának

segítségével, fi gyelembe véve a javasolt

távolságot (A alkatrész, 1. Ábra).

— Fúrja ki a 3 db 8 mm-es lyukat, amely

megfelelő a csapok bevezetéséhez. -

Csavarozza fel a páraelszívót rögzítő tartót,

fi gyelve arra, hogy teljesen szintben legyen

(A alkatrész, 1. Ábra).

— Mielőtt a páraelszívót felakasztaná,

szereljen egy visszaáramlást gátló szelepet

a motor kimenete fölé.

— Csavarozza be a bővíthető tokot (nem

tartozék) a kivezetéshez a motor kimenete

fölé, anélkül, hogy a visszaáramlást gátló

szelep mozgását akadályozná. (3. Ábra).

— Helyezze fel és csatlakoztassa a

páraelszívó testét a tartóra az erre a célra

biztosított csavarok segítségével (2. Ábra) 2. fotó3. fotó1. fotó106

2 / A KÉSZÜLÉK ÜZEMBE HELYEZÉSE HU

A KÜRTŐ ÖSSZESZERELÉSE

— Számítsa ki a végleges magasságot

a kürtő tartójának U kengyelének

becsavarozásához (B alkatrész, 1. Ábra).

— Jelöljön be 2 lyukat a megfelelő helyen.

— Fúrja ki a 2 db 8 mm-es lyukat, és

csavarozza be a kürtő tartójának peremét,

fi gyelve arra, hogy egybeessen az elszívó

tengelyével ( B alkatrész, 1. Ábra).

— Csavarozza be a sima villát a kürtű alsó

részének hátsó részébe.- Helyezze fel a 2

kürtőt a páraelszívó fölé (5. Ábra).

— Csatlakoztassa a tokot kivezető levegő

— Végezze el az elszívó elektromos

csatlakoztatását a betápkábel segítségével.

— Emelje fel a felső kürtőt a maximális

szintig, és rögzítse a villát a csavarok

— Számítsa ki a végleges magasságot

ahhoz, hogy felrakja a kürtő tartójának

— Jelöljön be 2 lyukat a megfelelő helyen.

— Fúrja ki a 2 db 8 mm-es lyukat, és

csavarozza be a kürtő tartójának peremét,

fi gyelve arra, hogy egybeessen az elszívó

tengelyével ( B alkatrész,

— Csavarozza be a sima villát a kürtű alsó

részének hátsó részébe.

— Helyezze fel a 2 kürtőt a páraelszívó fölé

— Csatlakoztassa a tokot kivezető levegő

— Végezze el az elszívó elektromos

csatlakoztatását a betápkábel segítségével. 8. fotó6. fotó5. fotó4. fotó Figyelem:

A védőfólia eltávolításához ne használjon szerszámokat.

Emelje fel a felső kürtőt a maximális szintig, és rögzítse a villát a 150 mm átmérőjű

csavarok segítségével (nem tartozék) Csökkentse a lehető legkevesebbre a könyökök

számát és a vezeték hosszát. Ha az elszívó külső kivezetéssel működik, javasoljuk biztosítani

a megfelelő levegő beáramlást, nehogy alacsony légnyomás alakuljon ki a szobában.108

3 / A KÉSZÜLÉK HASZNÁLATA HU

A KEZELŐSZERVEK LEÍRÁSA

1. Nyomja meg a Stop (Leállítás) gombot a

motor leállításához.

2. Nyomja meg a Low (Alacsony) gombot, a

hangjelzés egy jelet ad, és a motor alacsony

3. Nyomja meg a Mid (Közepes) gombot, a

hangjelzés egy jelet ad, és a motor közepes

4. Nyomja meg a High (Nagy) gombot, a

hangjelzés egy jelet ad, és a motor nagy

5. Nyomja meg a Light (fény) gombot, és a

két jelzőfény bekapcsol. Ismét megnyomva

a gombot, a fényjelzés lekapcsol.109

4 / A KÉSZÜLÉK KARBANTARTÁSA ÉS TISZTÍTÁSA HU

A MODULÁRIS SZŰRŐK TISZTÍTÁSA

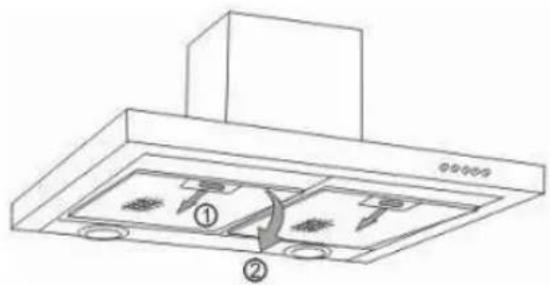

A SZÉNSZŰRŐ TISZTÍTÁSA

Ezeket minden 30 órányi hozzávetőleges

használat után, vagy havonta minimum

egyszer meg kell tisztítani. Függőleges

helyzetben ez a tisztítás az ön

mosogatógépében is végrehajtható.

Kefét, meleg vizet és enyhe mosogatószert

használjon. Visszaszerelésük előtt

gondosan öblítse le és szárítsa meg az

A moduláris szűrő szétszerelése

— Forgassa el a moduláris szűrőbe épített

— Hajtsa lefelé a moduláris szűrőt.

Megközelítőleg minden 120 óra használatot

követően cserélje ki.

— Vegye ki a moduláris szűrőket.

— Forgassa el a szénszűrőt ahhoz, hogy ki

— Az új fi lter behelyezéséhez végezze el a

műveleteket ellenkező sorrendben.

— Tegye vissza a moduláris szűrőket.

Mielőtt a készülék karbantartására és tisztítására térne, húzza ki a csatlakozó dugaszt.

Készülékének rendszeres tisztítása a megfelelő működés, a megfelelő teljesítmény és a

tartósság garanciája.

A készülék és a szűrők tisztítására vonatkozó utasítások fi gyelmen kívül hagyása

tűzesetek kialakulását okozhatja. Szigorúan tartsa be a karbantartási előírásokat.110

4 / A KÉSZÜLÉK KARBANTARTÁSA ÉS TISZTÍTÁSA HU

A KÜLSŐ FELÜLET TISZTÍTÁSA

AZ IZZÓ CSERÉJE Páraelszívója külső felületének tisztításához szappanos vizet használjon, kerülje el a

súrolókrémek és a súrolószivacs használatát. Egy nedves és puha törlőkendővel szárítsa

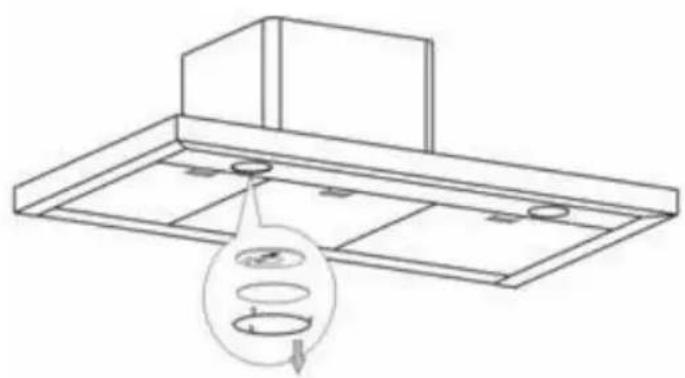

Halogén izzós modell esetén:

— Vegye le az üveg burkolatot.

— Cserélje ki a halogén izzót.

— Tegye vissza az együttest úgy,

hogy ellenkező sorrendben végzi el a

Bármilyen beavatkozás előtt a páraelszívót áramtalanítani kell, ezt vagy a dugasz

kihúzásával, vagy az áramkör-megszakító működtetésével lehet végrehajtani.111

4 / A KÉSZÜLÉK KARBANTARTÁSA ÉS TISZTÍTÁSA HU

A KÉSZÜLÉK KARBANTARTÁSA Készüléke jó állapotának megőrzése érdekében javasoljuk, hogy Clearit ápoló termékeket

Professzionális ismeretek és tapasztalatok

a magánszemélyek szolgálatában.

A Clearit professzionális termékeket és a célnak megfelelő megoldásokat ajánl az Önök

háztartási gépeinek és konyháinak mindennapos ápolásához.

Ezeket megszokott viszonteladójánál vásárolhatja meg, és ugyanott a termékek tartozékaihoz

és fogyóalkatrészeihez is hozzájuthat.

KARBANTARTÁS MIT KELL TENNI ALKALMAZANDÓ

TERMÉKEK/TARTOZÉKOK Burkolat és tartozékok

fém súrolószivacsokat,

dörzshatású termékeket

vagy túl kemény keféket.

Ez a szűrő felfogja a zsírokat

és a port. Ez az az elem,

amely garantálja az elszívó

hatékony működését. Makacs

foltok esetén használjon nem

dörzshatású krémet, majd

öblítse le tiszta vízzel.

Ez a szűrő felfogja a

szagokat, és legalább évente

egyszer ki kell cserélni,

használattól függően. Kérje

a szűrőket forgalmazójától

(az elszívó belsejében

található típuscimkén jelzett

hivatkozási adatoknak

megfelelően), és jegyezze fel

világítórész tisztításához

használjon kizárólag

kapható, vízzel hígított

tisztítószereket, majd

öblítse le vízzel, törölje

Tisztítsa meg egy, a

kereskedelemben kapható

tisztítószerrel, öblítse la

bő vízzel, és szárítsa meg.

Függőleges helyzetben

ez a tisztítás az ön

edényekkel, vagy ezüst

Figyelem: Bármilyen beavatkozás előtt a páraelszívót áramtalanítani kell, ezt vagy a dugasz kihúzásával, vagy az áramkör-megszakító működtetésével lehet végrehajtani.112

5 / MŰKÖDÉSI RENDELLENESSÉGEK HU JELENSÉGEK MEGOLDÁSOK Az elszívó nem működik

Az elszívó teljesítménye nem elegendő...

Az elszívó működés közben leállt.

Ellenőrizze a következőket:

• van-e áramellátás.

• kiválasztott-e sebességet.

Ellenőrizze a következőket:

• a kiválasztott motorsebesség

elegendő-e a képződő füst és vízpára

• a konyha megfelelően szellőzik-e, hogy

• a szénszűrő nem használódott-e el

(keringetéses elszívó esetén).

Ellenőrizze a következőket:

• van-e áramellátás.

• nem kapcsolt-e be a több-funkciós

lekapcsoló berendezés.113

6 / VEVŐSZOLGÁLAT HU A készüléken szükséges beavatkozásokat a következő személyek hajthatják végre:

— bármely hivatalos márkaszerviz.

Telefonhíváskor mindig említse meg a készülék referencia adatait (modell, típus, sorozatszám).

Ezeket a készülék típuscímkéjén találja meg.
