Tipo de producto	Campana extractora de cocina
Marca	Fagor
Modelo	9CFB91X
Alimentación eléctrica	220-240 V, monofásica, 50/60 Hz
Potencia del motor	No especificada (estimación 200 W)
Iluminación	2 lámparas halógenas (tipo G4, máximo 20 W cada una)
Controles	Pulsadores: apagado, 3 velocidades (lenta, media, rápida), iluminación
Modos de funcionamiento	Evacuación exterior o recirculación (con filtro de carbón)
Diámetro del conducto	125 mm (mínimo); recomendado 150 mm
Distancia de seguridad mínima a la placa de cocción	70 cm (mínimo; seguir indicaciones de la placa si es mayor)
Filtros	Filtros de grasa metálicos (casetes) + Filtro de carbón activo (opcional)
Limpieza de filtros de grasa	Cada 30 horas de uso o una vez al mes; lavable en lavavajillas (posición vertical)
Reemplazo del filtro de carbón	Cada 120 horas de uso o al menos una vez al año
Material de la carrocería	Acero inoxidable (estimación)
Instalación	Fijación mural, con chimenea telescópica ajustable
Seguridad	Desconectar antes del mantenimiento; no usar sobre fuegos de combustible; respetar la distancia mínima
Reparabilidad	Piezas de repuesto certificadas originales disponibles; intervenciones por profesional autorizado
Medio ambiente	Embalaje reciclable; aparato conforme RAEE (directiva 2002/96/CE)
Dimensiones (alto x ancho x fondo)	No especificadas (modelo estándar: aproximadamente 60 x 90 x 50 cm)

Preguntas frecuentes - 9CFB91X FAGOR

¿Cuáles son los modos de funcionamiento de la campana Fagor 9CFB91X?

La campana puede funcionar en evacuación exterior (con conducto hacia el exterior) o en recirculación (con filtro de carbón para purificar el aire y devolverlo a la habitación).

¿Cómo limpiar los filtros de grasa?

Los filtros casete deben limpiarse cada 30 horas de uso o al menos una vez al mes. Se limpian en lavavajillas (posición vertical) o a mano con agua caliente y detergente suave. Séquelos bien antes de volver a colocarlos.

¿Con qué frecuencia hay que reemplazar el filtro de carbón?

El filtro de carbón activo debe reemplazarse cada 120 horas de uso, o al menos una vez al año, según el uso. Solicite la referencia indicada en la placa de características.

¿Cómo cambiar la bombilla de la campana?

Antes de cualquier intervención, desconecte la campana. Retire la cubierta, reemplace la lámpara halógena (tipo G4, máximo 20 W), luego vuelva a colocar la cubierta en sentido inverso.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 70 cm para cocinas eléctricas, de gas o mixtas. Si el manual de la placa indica una distancia mayor, esta prevalece.

¿Qué hacer si la campana no funciona?

Verifique que no haya corte de corriente, que el enchufe esté conectado y que se haya seleccionado una velocidad. Si el problema persiste, contacte a un profesional autorizado.

¿Puedo usar la campana sin filtro de grasa?

No, es imprescindible usar los filtros casete permanentemente. La acumulación de grasa sin filtro puede provocar un incendio.

La campana se detiene durante el funcionamiento, ¿qué hacer?

Verifique que no haya corte de corriente y que el interruptor diferencial no se haya disparado. Si el problema persiste, llame a un profesional.

¿Qué diámetro de conducto de evacuación utilizar?

El diámetro mínimo es de 125 mm. Para un rendimiento óptimo, use un conducto de 150 mm (no incluido). Limite el número de codos y la longitud.

¿Dónde encontrar las piezas de repuesto originales?

Las piezas de repuesto certificadas originales están disponibles en su distribuidor habitual o a través del Servicio al Consumidor de Fagor (BP 9526, 95069 CERGY PONTOISE CEDEX).

MANUAL DE USUARIO 9CFB91X FAGOR

ES MANUAL DE UTILIZACION

Con el objetivo de mejorar constantemente nuestros productos, nos reservamos el derecho de efectuar modificaciones en sus características sociales, funcionales o estéticas vinculadas con los avances técnicos.

Importante:

Antes de poner en marcha su aparato, lea atentamente este manual de instalación y utilización para familiarizarse lo más rápidamente posible con su funcionamiento.

ESI

1 / A LA ATENCIÓN DEL USUARIO

• Consignas de seguridad 4
• Conservación del medio ambiente 5
• Descripción del aparato 6

2 / INSTALACIÓN DEL APARATO

• Utilización en versión evacuación 7
• Utilización en versión reciclaje 7
• Conexión eléctrica 8 Montaje de la campana extractora 9 Montaje de la chimenea Evacuación exterior 10

° Reciclaje

3 / UTILIZACIÓN DEL APARATO

• Descripción de los mandos 12

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO

Limpieza de los filtros modulares 13 - Cambio del filtro de carbono 13 - Limpieza de la superficie exterior 14 - Cambio de la bombilla 14 - Mantenimiento del aparato 15

Conserve este manual con el aparato. Si debe vender o ceder el aparato a otra persona, asegúrese de que el manual de utilización va con él. Por favor, lea estos consejos antes de instalar y utilizar el aparato. Han sido redactados pensando en su seguridad y la de los demás.

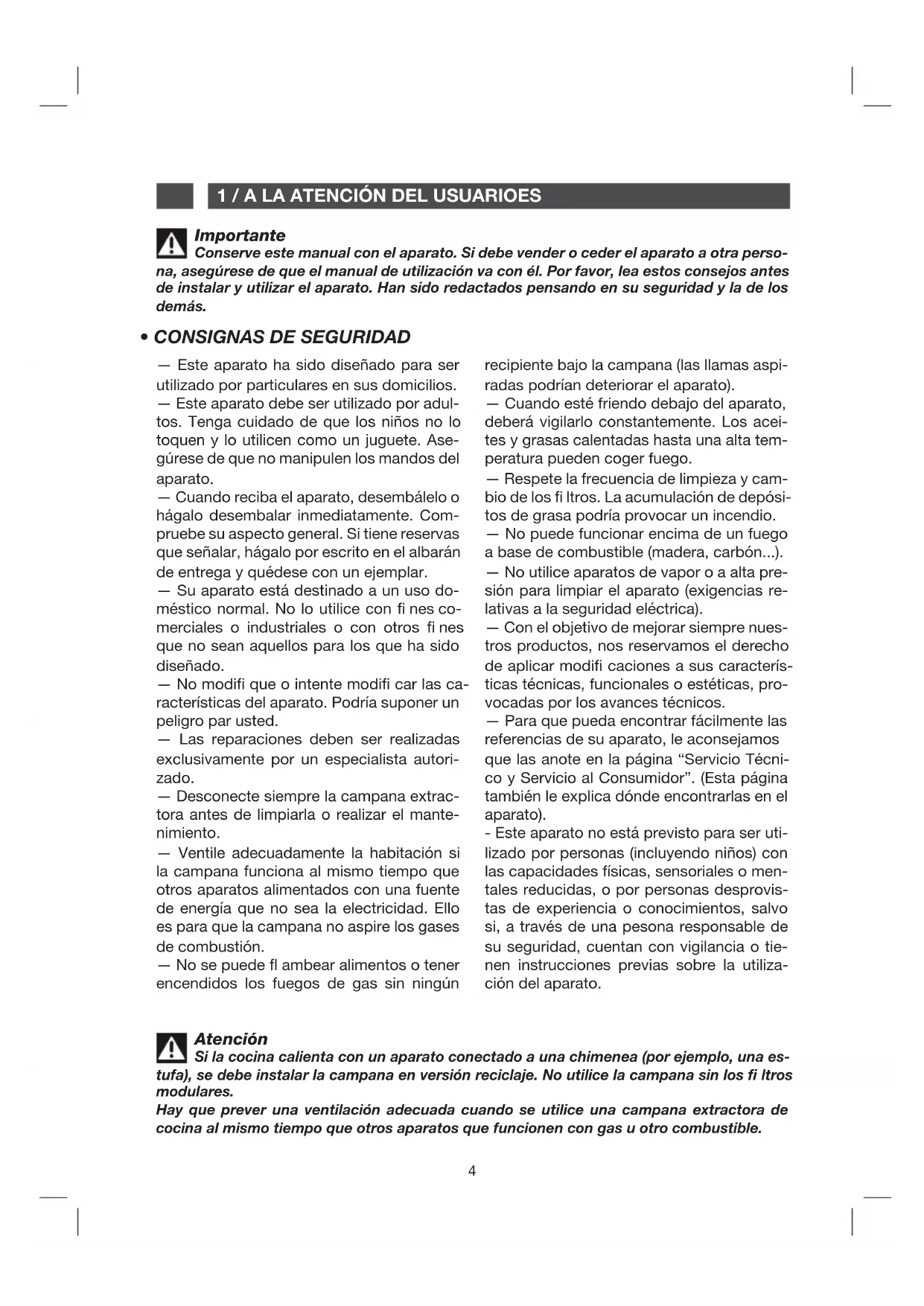

- CONSIGNAS DE SEGURIDAD

• Este aparato ha sido diseñado para ser utilizado por particulares en sus domicilios.
• Este aparato debe ser utilizado por adultos. Tenga cuidado de que los niños no lo toquen y lo utilicen como un juguete. Asegúrese de que no manipulen los mandos del aparato.
• Cuando reciba el aparato, desembálelo o hágalo desembalar inmediatamente. Compruebe su aspecto general. Si tiene reservas que señalar, hágalo por escrito en el albarán de entrega y quédese con un ejemplar.

Su aparato está destinado a un uso doméstico normal. No lo utilice con fines comerciales o industriales o con otros fines que no sean aquellos para los que ha sido diseñado.

• No modifique o intente modificar las características del aparato. Podrá suponer un peligro para usted.
• Las reparaciones deben ser realizadas exclusivamente por un especialista autorizado.
• Desconecte siempre la campana extractora antes de limpiarla o realizar el mantenimiento.
• Ventile adecuadamente la habitación si la campana funciona al mismo tiempo que otros aparatos alimentados con una fuente de energía que no sea la electricidad. Esto es para que la campana no aspire los gases de combustión.
• No se pueda flamear alimentos o tener encendidos los fuegos de gas sin ningún

recipiente bajo la campana (las llamas aspiradas podrían deteriorar el aparato).

• Cuando esté friendo debajo del aparato, deben vigilarlo constantemente. Los aceites y grasas calentadas hasta una alta temperatura pueden coger fuego.
• Respete la frecuencia de limpieza y cambio de los filtros. La acumulación de depósitos de grasa podrá provocar un incendio.
• No puede funcionar encima de un fuego a base de combustible (madera, carbón...).
• No utilice aparatos de vapor o a alta presión para limpiar el aparato (exigencias relativas a la seguridad eléctrica).
• Con el objetivo de mejorar siempre nuestros productos, nos reservamos el derecho de aplicar modificaciones a sus características técnicas, superficies o estéticas, provocadas por los avances tecnológicos.
• Para que pueda encontrar fácilmente las referencias de su aparato, le aconsejamos que las anote en la página "Servicio Técnico y Servicio al Consumidor". (Esta página también le explicará cómo encontrarlas en el aparato).
• Este aparato no está previsto para ser utilizado por personas (incluyendo niños) con las capacidades físicas, sensoriales o mentales reducidas, o por personas desprovistas de experiencia o conocimientos, salvo si, a través de una persona responsable de su seguridad, cuentan con vigilancia o tienen instrucciones previas sobre la utilización del aparato.

Atención: si la cocina

Si la cocina calienta con un aparato conectado a una chimenea (por ejemplo, una estufa), se debe instalar la campana en versión reciclaje. No utilice la campana sin los filtros modulares.

Hay que prever una ventilación adecuada cuando se utilice una campana extractora de cocina al mismo tiempo que otros aparatos que funcionan con gas u otro combustible.

PROTECCIÓN DEL MEDIO AMBIENTE

• Los materiales utilizados para el embalaje de este aparato son reciclables. Participe en su reciclaje y contribuya así a conservar el medio ambiente tirándolos a los contenedores municipales previstos para ellos. — Su aparato también contiene materiales reciclables, por lo que está marcado con este

logotipo que le indica que los aparatos desechados no deben mezclarse con otros residuos. Actuando así, el reciclaje de los aparatos que organice su fabricante se efectuará en las mejores condiciones posibles, de acuerdo con la directiva europea 2002/96/CE sobre los residuos de equipos eléctricos y electrónicos. Consulte en su ayuntamiento o a su vendedor para poder conocer dónde se encontrarán los puntos de recogida de aparatos desechados más cercanos a su domicilio.

• Le damos las gracias por su cooperación en la protección del medio ambiente.

Atención

La instalación está reservada a los instaladores y técnicos cualificados.

Atención

Antes de utilizar por primera vez el filtro modular, retire la película protectora.

1 / A LA ATENCIÓN DEL USUARIO

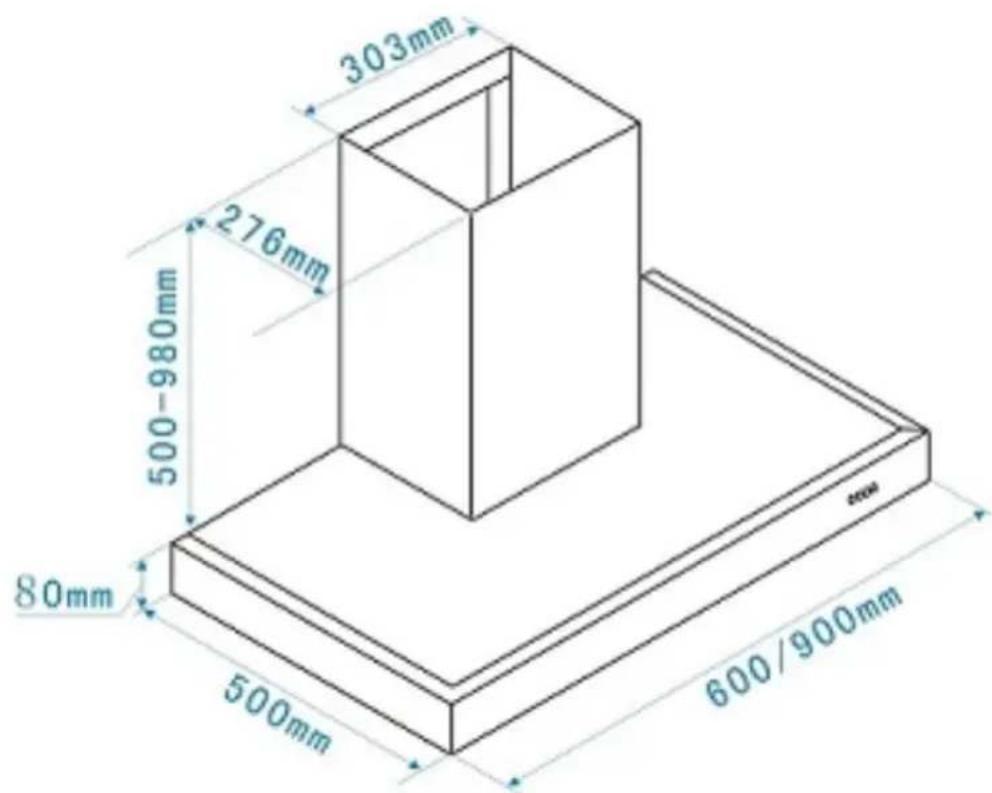

DESCRIPCIÓN DEL APARATO

2 / INSTALACIÓN DEL APARATO

— El aparato debe estar desconectado al instalarlo o al realizar cualquier intervención en él. - Compruebe que la tensión de la red corresponde a la tensión indicada en la placa de características que se encuentra en el interior de la campana. - Si la instalación eléctrica de su campana obliga a efectuar una modificación para poder conectar el aparato, llame a un electricista cualificado. - Si la campana se usa en versión evacuación, no conecte el aparato a un conductor de evacuación de humos de combustión (caldera, chimenea, etc.) o a una VMC (ventilación mecánica controlada). — El conducto de evacuación, sea cual sea, no debe desembocar en los bajos del tejado. - Instale la campana a una distancia de seguridad de al menos 70 cm de la placa de cocción eléctrica, de gas o mixta.

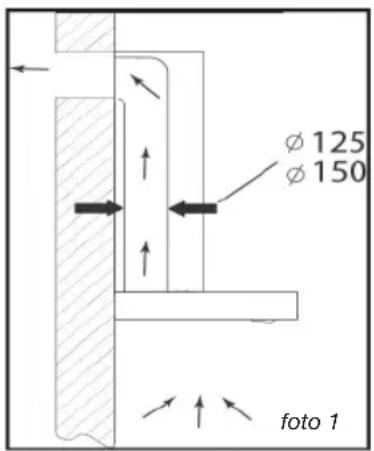

- UTILIZACIÓN EN VERSIÓN EVACUACIÓN

Si tiene una salida hacia el exterior (foto 1)

Su campana se puede conectar a ella mediante un conductor de evacuación (o mínimo 125 mm , esmaltado, de aluminio o de material ininflamable). Si el conductor tiene un diámetro inferior a 125 mm , pase obligatoriamente al modo reciclaje.

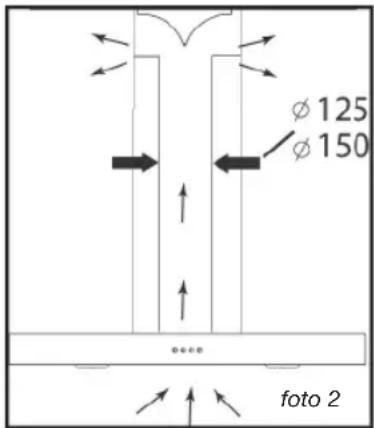

- UTILIZACIÓN EN VERSIÓN RECICLAJE

Todos los aparatos presentan la posibilidad de funcionar en modo reciclaje. En ese caso, añada un filtro de carbono activo que retendrá los olores.

(ver Capítulo 4: Cambio del filtro de carbono).

2 / INSTALACIÓN DEL APARATO

- CONEXIÓN ELÉCTRICA

Al efectuar la instalación y las operaciones de mantenimiento, el aparato debe estar desconectado de la red eléctrica y los fusibles estarán cortados y quitados.

La conexión eléctrica se debe realizar antes de colocar el aparato en el mueble.

Compruebe que:

• la potencia de la instalación es suficiente, — las líneas de alimentación están en buen estado,
• el diámetro de los cables es conforme con las normas de instalación.

Atención: Este aparato

Este aparato se suministra con un cable de alimentación H 05 VVF a 3 conductores de 0,75 mm² (neutro, fase y tierra) que se debe conectar a la red de 220 -240 V - monofásica mediante una toma de corriente normalizada CEI 60083 que debe estar accesible una vez efectuada la instalación, de acuerdo con las normas de instalación.

No asumiremos ninguna responsabilidad en caso de producirse un accidente debido a una toma de tierra inexistente o incorrecta. El fusible de su instalación debe ser de 10 o 16 A. Si el cable de alimentación estuviera dañado, llame al servicio posventa para evitar todo peligro.

Atención: Si necesita

Si necesita modificar la instalación eléctrica de su habitación para poder conectar el aparato, llame a un electricista cualificado.

Atención: Si la campana

Si la campana tiene alguna anomalía, desconecte el aparato o quite el fusible correspondiente a la línea de conexión del aparato.

2 / INSTALACIÓN DEL APARATO ES

MONTAJE DE LA CAMPANA EXTRACTORA

Atención: La instalación

La instalación debe ser conforme a las normativas vigentes para la ventilación de los locales. En Francia, dichas normativas vienen indicadas en el DTU 61.1 del CSTB. En particular, el aire evacuado no debe ser enviado a un conducto utilizado para evacuar el humo de aparatos que utilicen gas u otro combustible. Los conductos en desuso solo pueden ser realizados con el acuerdo de un especialista competente.

La distancia mínima entre la zona de cocción y la parte más baja de la campana debe ser por lo menos de 70 cm. Si las instrucciones de la placa de instalación bajo la campana indicaran una distancia mayor que 70 cm, es esta la que se debe tener en cuenta.

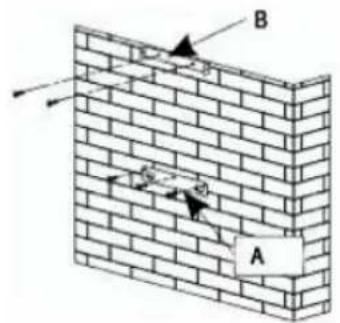

Fijación en la pared:

Dibuje una línea sobre el muro, centrada, y la vertical de su plan de cocción.

• Dibuje sobre el muro los 3 agujeros que necesita taladrar utilizando el gancho de suspensión de la campana, proporcionado y respetando la distancia recomendada (pieza A de la fig. 1).
• Taladre los 3 agujeros de 8 mm en la ubicación adecuada e introduzca las espigas.
• Enrosque el soporte para fijación de la campana garantizando que esté totalmente nivelado (pieza A de la fig. 1).
• Antes de colgar la campana, monte la válvula de retención sobre la salida del motor.

Enrosque la funda extensible (no incluida) para evacuación sobre la salida del motor sin obstaculizar los movimientos de la válvula de retención (fig. 3).

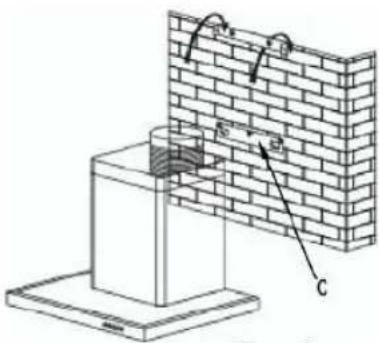

— Coloque y conecte el cuerpo de la campana sobre este soporte con los tornillos previstos incluidos (fig. 2).

foto 1

foto 2 foto 3

2 / INSTALACIÓN DEL APARATO

MONTAJE DE LA CHIMENEA

Evacuación exterior

• Calcule la altura final para enroscar el estribo en U del soporte de la chimenea (pieza B, fig. 1).
• Marque 2 agujeros en el lugar adecuado.
• Taladre los 2 agujeros de 8 mm y enrosque la brida de soporte de la chimenea prestando atención para que esté bien en el eje de la campana (pieza B, fig. 1). — Enrosque la horquilla plana a la parte trasera de la parte inferior de la chimenea.

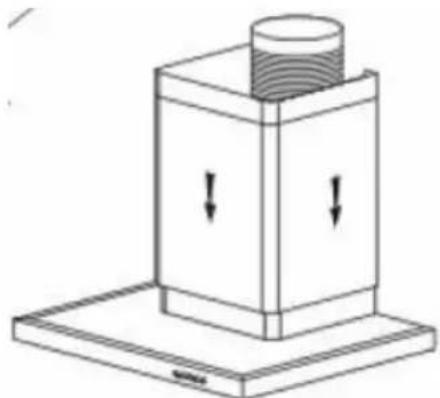

• Coloque las 2 chimeneas sobre la campana (fig. 5).
• Conecte la funda a la salida del aire hacia el exterior. Realice la conexión eléctrica de la campana por medio del cable de alimentación.

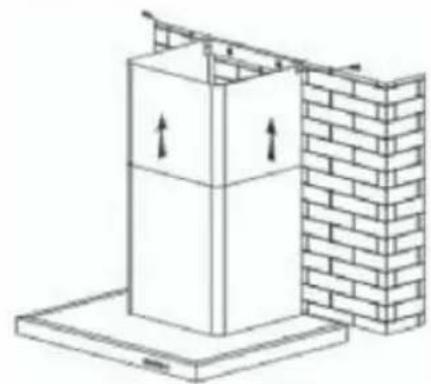

• Levante la chimenea superior hasta el límite máximo y fíjela a la horquilla con la ayuda de los tornillos.

foto 3

foto 6

foto 5

foto 4

2 / INSTALACIÓN DEL APARATO ES

Reciclaje

• Calcule la altura final para insertar la brida de soporte de la chimenea.
• Marque 2 agujeros en un lugar adecuado — Taladre los 2 agujeros de 8 mm y enrosque la brida de soporte de la chimenea prestando atención para que esté bien en el eje de la campana. — Enrosque la horquilla plana a la parte trasera de la parte inferior de la chimenea. — Coloque las 2 chimeneas sobre la campana (fig. 5).
• Conecte la funda a la salida de aire hacia el exterior. Realice la conexión eléctrica de la campana por medio del cable de alimentación.
• Levante la chimenea superior hasta el límite máximo y fíjela a la horquilla con la...

foto 8

foto 6

foto 4

foto 5

Nota

Para su óptima utilización, se recomienda conectar la campana a una chimenea de 150 mm de diámetro (no suministrado). Limitar al máximo el número de codos y la longitud del conducto. Si la campana funciona en evacuación exterior, es conveniente asegurarse de que entre aire suficiente para que no se cree depresión en la habitación.

Atención

3 / UTILIZACIÓN DEL APARATO ES

- DESCRIPCIÓN DE LOS MANDOS

1. Presionando el botón Stop (Parar) el motor se parará.
2. Presionando el botón Low (Baja), el avisador sonará una vez y el motor funcionará a velocidad baja.
3. Presionando el botón Mid (Media), el avisador sonará una vez y el motor funcionará a velocidad media.
4. Presionando el botón High (Alta), el avisador sonará una vez y el motor funcionará a velocidad alta.
5. Presionando el botón Light (Luz), las dos luces se encenderán. Presionándolo de nuevo, la luz se apagará.

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO

Atención

Desconecte el aparato antes de proceder al mantenimiento y limpieza del aparato. Un mantenimiento periódico es una garantía de buen funcionamiento, buen rendimiento y duración.

Atención

No respetar las instrucciones de limpieza del aparato y los filtros puede ocasionar incendios. Respete estrictamente las instrucciones de mantenimiento.

- LIMPIEZA DE LOS FILTROS MODULARES

Se deben limpiar cada 30 horas de uso o aproximadamente una vez al mes como mínimo. La limpieza se puede hacer en el lavavajillas, en posición vertical.

Utilice un cepillo, agua caliente y un detergente suave. Aclárelos y séquelos con cuidado antes de volverlos a colocar.

- Desmontaje del filtro modular

Gire el asa integrada del filtro modular. — Incline el filtro modular hacia abajo.

- CAMBIO DEL FILTRO DE CARBONO (en opción)

Cambio cada 120 horas de utilización aproximadamente.

• Quite los filtros modulares. Gire el filtro de carbono para retirarlo. — Haga la operación contraria para colocar un nuevo filtro. — Vuelva a poner los filtros modulares.

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO

- LIMPIEZA DE LA SUPERFICIE EXTERIOR

Para limpiar el exterior de la campana extractora utilice agua con jabón; no utilice cremas para fregar, ni detergentes corrosivos, ni estropajos o cepillos. Séquela con un trapo húmedo y suave.

- CAMBIO DE LA BOMBILLA

Atención: Antes de...

Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien desenchufándola o bien accionando el disyuntor.

Modelo con bombilla halógena

• Quite la tulipa. Cambie la bombilla halógena. — Vuelva a colocar el conjunto realizando las operaciones en sentido inverso.

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO

Atención

Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien desenchufándola o bien accionando el disyuntor.

MANTENIMIENTO DEL APARATO

MANTENIMIENTO QUE	DEBE HACER	PRODUCTOS /ACCESORIOS A EMPLEAR
Carcasa y accesos	No有用的idea nunca estropajes metálicos, productos abrasivos o cepillos demasiado duros.	Para limpiar el chasis y ojo de buey de iluminación, utilise exclusivamente products de limpieza del commercio diluidos en agua, aclare afterwards con agua y seque con un trapo suave.
Filtro modular	Este fi itro retiene los vapores grasos y el polvo. Es el elemento que garantiza una parte importante de la efi cacia de la campana.Si hubiera manchas persistentes, utilise una crema no abrasiva y aclare con agua limpia.	Límpielo con un producto de limpieza del commercio, aclarela abundamente y séquela. La limpieza se pueda hacer en el lavavajillas, en posición vertical (No poder en contacto con la vajilla sucía o con cubiertos de plata).
Filtro carbono activo	Este fi itro retiene los olores y se debe cambiar al menos una vez al año, en función de su uso.Pida estas fi ltros a su vendedor (con la referencia indicada en la placá de característica que se incluya en el interior de la campana) y anote la Fecha del cambio.

Para mantener el aparato en buen estado, le recomendamos que utilice los productos de mantenimiento Clearit.

Los conocimientos y la experiencia de los profesionales al servicio de los particulares

Clearit le propone productos profesionales y soluciones adecuadas para el mantenimiento cotidiano de sus aparatos electrodomésticos y su cocina.

Los encontrará en venta en su distribuidor habitual, junto con toda una línea de productos accesorios y consumibles.

SINTOMAS	SOLUTIONES
La campana no funciona...	Compruebe que : • no hay un corte de corriente. • se ha selección una velocidad.
El rendimiento de la campana es insufi ciente...	Compruebe que : • la velocidad del motor que ha的选择acionado es sufí ciente para lacantad de homo y el vapor de agua producido. • la cucina esta sufí cientamenteventilada para que pueda entrada aire. • el fi ltro de carbono no esta gastado (campana en version reciclaje).
La campana se ha parado@msteadas estaría functionando.	Compruebe que : • no hay un corte de corriente. • no se ha Activado el dispositivo de corte omnipolar.

6/SERVICIO TÉCNICO ES

Las intervenciones que requiera la máquina deberán ser efectuadas:

— por el revendedor, - o por cualquier profesional cualificado depositario de la marca.

Al llamar, mencione la referencia completa de la máquina (modelo, tipo y número de serie).

Estos datos figuran en la placa de identificación situada en la máquina.
