MODE D'EMPLOI 9CFB91X FAGOR

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le

droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques

toutes modifi cations liées à leur évolution.

Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide

d’installation et d’utilisation afi n de vous familiariser plus rapidement avec son

• Utilisation en version évacuation ______________________________ 39

• Utilisation en version recyclage ________________________________ 39

• Raccordement électrique _____________________________________ 40

• Montage de la hotte _________________________________________ 41

• Montage de la cheminée

1 / A L’ATTENTION DE L’UTILISATEURFR Important

Conservez cette notice d’utilisation avec votre appareil. Si l’appareil devait être ven-

du ou cédé à une autre personne, assurez- vous que la notice d’utilisation l’accompagne.

Merci de prendre connaissance de ces conseils avant d’installer et d’utiliser votre appareil.

Ils ont été rédigés pour votre sécurité et celle d’autrui.

Dans le cas d’une cuisine chauffée avec un appareil raccordé à une cheminée (ex :

poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les fi ltres

cassettes. Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cui-

sine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combus-

• CONSIGNES DE SÉCURITÉ

— Cet appareil a été conçu pour être uti-

lisé par des particuliers dans leur lieu

— Cet appareil doit être utilisé par des adul-

tes. Veillez à ce que les enfants n’y touchent

pas et ne l’utilisent pas comme un jouet.

Assurezvous qu’ils ne manipulent pas les

commandes de l’appareil.

— A la réception de l’appareil, déballez-le

ou faites le déballer immédiatement. Véri-

 ez son aspect général. Faites les éventue-

lles réserves par écrit sur le bon de livraison

dont vous gardez un exemplaire.

— Votre appareil est destiné à un usage

domestique normal. Ne l’utilisez pas à des

 ns commerciales ou industrielles ou pour

d’autres buts que celui pour lequel il a été

— Ne modi ez pas ou n’essayer pas de

modi er les caractéristiques de cet appareil.

Cela représenterait un danger pour vous.

— Les réparations doivent être exclusive-

ment effectuées par un spécialiste agréé.

— Débranchez toujours la hotte avant de

procéder à son nettoyage ou à son entre-

— Aérez convenablement la pièce en cas

de fonctionnement simultané de la hotte et

d’autres appareils alimentés par une source

d’énergie différente de l’énergie électrique.

Ceci a n que la hotte n’aspire pas les gaz

— Il est interdit de  amber des mets ou de

faire fonctionner des foyers gaz sans réci-

pients de cuisson, au dessous de la hotte

(les  ammes aspirées risqueraient de dété-

— Les fritures effectuées sous l’appareil

doivent faire l’objet d’une surveillance cons-

tante. Les huiles et graisses portées à très

haute température peuvent prendre feu.

— Respectez la fréquence de nettoyage et

de remplacement des  ltres. L’accumulation

de dépôts de graisse risque d’occasionner

— Le fonctionnement au dessus d’un foyer

à combustible (bois, charbon…) n’est pas

— N’utilisez jamais d’appareils à vapeur ou

à haute pression pour nettoyer votre appa-

reil (exigences relatives à la sécurité élec-

— Dans le souci d’une amélioration cons-

tante de nos produits, nous nous réservons

le droit d’apporter à leurs caractéristiques

techniques, fonctionnelles ou esthétiques

toutes modi cations de leurs caractéristi-

ques liées à l’évolution technique.

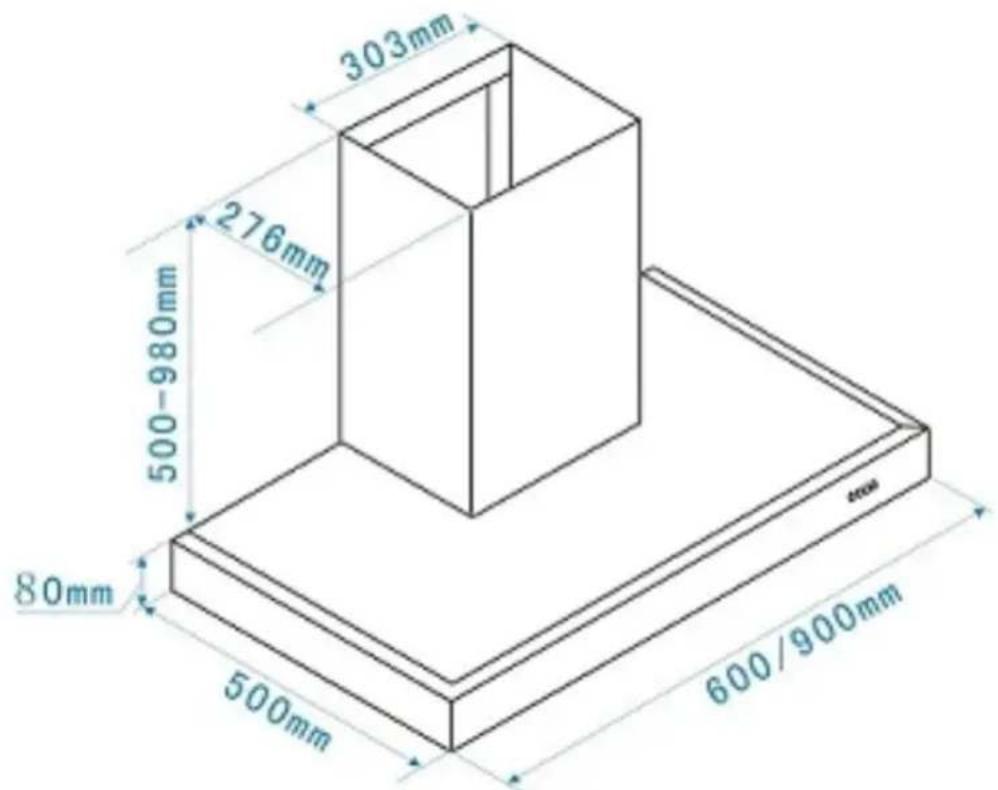

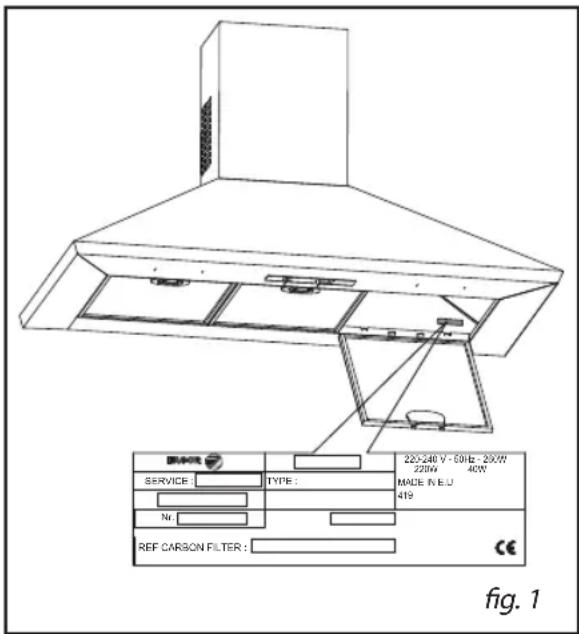

— A n de retrouver aisément à l’avenir les

références de votre appareil, nous vous

conseillons de les noter en page “Service

Après-Vente et Relations Consommateurs”.

(Cette page vous explique également où les

trouver sur votre appareil).37

1 / A L’ATTENTION DE L’UTILISATEUR FR Attention

L’installation est réservée aux installateurs et techniciens qualifi és.

Avant la première utilisation du fi ltre cassette, retirez le fi lm de protection.

• RESPECT DE L’ENVIRONNEMENT

— Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur recyclage

et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs

municipaux prévus à cet effet.

— Votre appareil contient également de nombreux matériaux recyclables. Il est donc mar-

qué de ce logo a n de vous indiquer que les appareils usagés ne doivent pas

être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise

votre fabricant sera ainsi réalisé dans les meilleures conditions, conformé-

ment à la directive européenne 2002/96/CE sur les déchets d’équipements

électriques et électroniques.

Adressez vous à votre mairie ou à votre revendeur pour connaître les points

de collecte des appareils usagés les plus proches de votre domicile.

— Nous vous remercions pour votre collaboration à la protection de

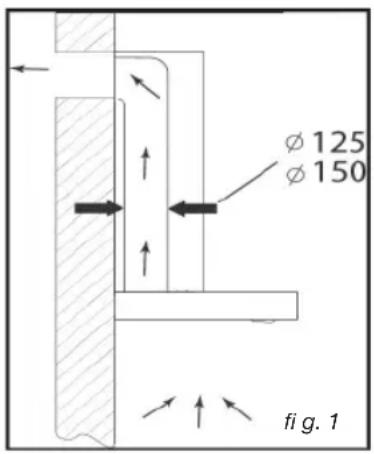

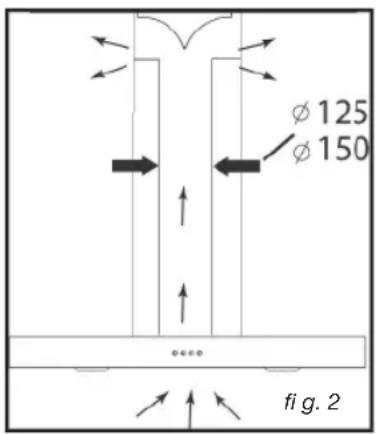

• UTILISATION EN VERSION RECYCLAGE Vous possédez une sortie vers l’extérieur

Votre hotte peut être raccordée sur celle-ci

par l’intermédaire d’une gaine d’évacuation

(minimum Ø 125 mm, émaillée, en alu,

 exible ou en matière inin ammable). Si

votre gaine est inférieure à 125 mm de

diamètre, passez obligatoirement en

Vous ne possédez pas de sortie vers l’extérieur

Tous nos appareils ont la possibilité de

fonctionner en mode recyclage.

Dans ce cas, ajoutez un  ltre à charbon actif

qui retiendra les odeurs.

(voir Chapitre 4: Changement du  ltre

— L’appareil doit être débranché pendant l’installation ou dans l’éventualité d’une

— Véri ez que la tension du réseau correspond à la tension mentionnée sur la plaque

signalétique située à l’intérieur de la hotte.

— Si l’installation électrique de votre habitation nécessite une modi cation pour le

branchement de votre appareil, faites appel à un électricien quali é.

— Si la hotte est utilisée en version évacuation, ne raccordez pas l’appareil à un conduit

d’évacuation de fumées de combustion (chaudière, cheminée, etc…) ou à une VMC

(ventilation mécanique contrôlée.

— Le conduit d’évacuation, quel qu’il soit ne doit pas déboucher dans les combles.

— Installez la hotte à une distance de sécurité d’au moins 70cm d’un plan de cuisson

électrique, gaz ou mixte.

Este aparato se suministra con un

cable Cet appareil est livré avec un câble

d’alimentation H 05 VVF à 3 conducteurs de

(neutre, phase et terre). Il doit être

branché sur réseau 220-240 V monophasé

par l’intermédiaire d’une prise de courant

normalisée CEI 60083 qui doit rester

accessible après installation, conformément

aux règles d’installation.

Notre responsabilité ne saurait être engagée

en cas d’accident consécutif à une mise à

la terre inexistante ou incorrecte. Le fusible

de votre installation doit être de 10 ou 16 A.

Si le câble d’alimentation est endommagé,

faites appel au service aprèsvente afi n

Si l’installation électrique de votre

habitation nécessite une modifi cation pour

le branchement de votre appareil, faites

appel à un électricien qualifi é.

Si la hotte présente une quelconque

anomalie, débranchez l’appareil ou enlevez

le fusible correspondant à la ligne de

branchement de l’appareil.

• RACCORDEMENT ELECTRIQUE Lors de l’installation et des opérations

d’entretien, l’appareil doit être débranché

du réseau électrique, les fusibles doivent

être coupés ou retirés.

Le raccordement électrique est à réaliser

avant la mise en place de l’appareil dans le

— la puissance de l’installation est

— les lignes d’alimentation sont en bon

— le diamètre des  ls est conforme aux

règles d’installation.41

• MONTAGE DE LA HOTTE

2 / INSTALLATION DE VOTRE APPAREIL FR Attention

L’installation doit être conforme aux

règlements en vigueur pour la ventilation

des locaux. En France, ces règlements

sont indiqués dans le DTU 61.1 du CSTB.

En particulier, l’air évacué ne doit pas

être envoyé dans un conduit utilisé pour

évacuer les fumées d’appareils utilisant

du gaz ou autre combustible. L’utilisation

de conduits désaffectés ne peut se

faire qu’après accord d’un spécialiste

La distance minimale entre le plan de

cuisson et la partie la plus basse de la hotte

doit être de 70 cm. au minimum. Si les

instructions de la table de cuisson installée

sous la hotte spéci ent une distance plus

grande que 70 cm, celle-ci doit être prise

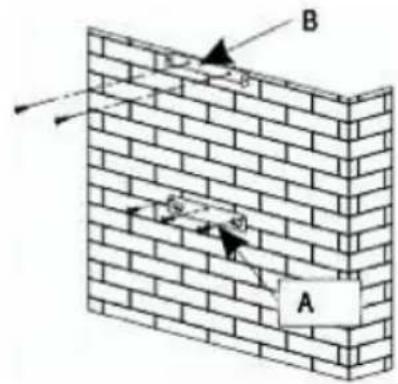

— Tracez une ligne sur le mur, centré et à la

verticale de votre plan de cuisson.

— Tracez sur le mur les 3 trous que

vous devez percer en utilisant le crochet

de suspension de la hotte fourni et en

respectant la distance conseillée (pièce A

— Percez les 3 trous de 8mm à

l’emplacement adéquat et insérez les

— Avant de raccorder la hotte, monter le

clapet anti-retour sur la sortie moteur.

— Fixez le support de  xation de la hotte

en veillant à ce qu’il soit parfaitement de

niveau (pièce A  g. 1).

— Fixez la gaine extensible d’évacuation

(non fournie) sur la sortie moteur sans gêner

le mouvement du clapet anti-retour ( g. 3).

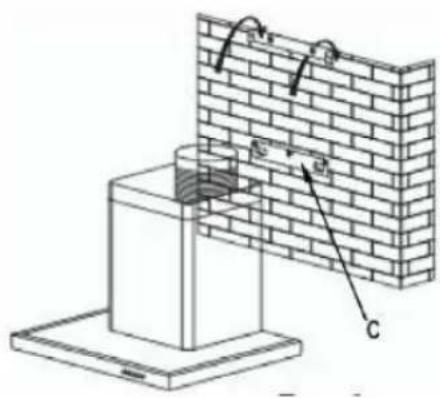

— Posez et  xez le corps de la hotte sur ce

support avec les vis prévues en dotation

• MONTAGE DE LA CHEMINEE

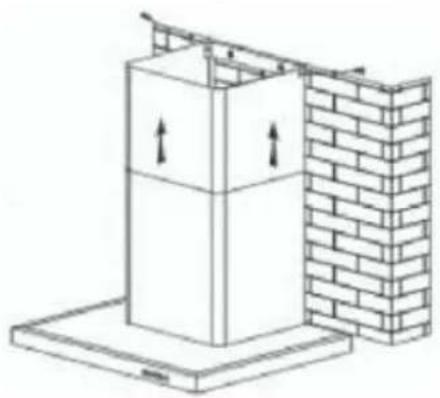

• Evacuation extérieure

— Calculez la hauteur  nale pour  xer

l’étrier en U de support de la cheminée

— Tracez les 2 trous à l’endroit adapté.

— Percez les 2 trous de 8mm et  xez

l’étrier de support de la cheminée en

faisant attention qu’il soit bien dans l’axe

de la hotte (pièce B  g. 1).

— Fixez l’étrier plat à l’arrière de la

cheminée inférieure.

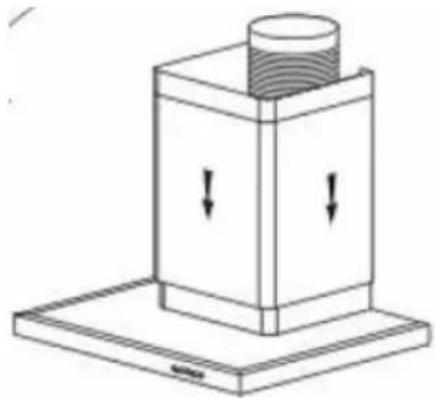

— Posez les 2 cheminées sur la hotte

— Raccordez la gaine à la sortie de l’air

— Effectuez le raccordement électrique de

la hotte au moyen du câble d’alimentation.

— Soulever la cheminée supérieure

jusqu’au plafond et la  xer à l’étrier à l’aide

— Calculez la hauteur  nale pour  xer

l’étrier de support de la cheminée.

— Tracez les 2 trous à l’endroit adapté.

— Percez les 2 trous de 8mm et  xez l’étrier

de support de la cheminée en faisant attention

qu’il soit bien dans l’axe de la hotte.

— Fixez l’étrier plat à l’arrière de la cheminée

— Installer l’adaptateur de gaine sur le

dé ecteur ( g. 8).

— Raccordez la gaine extensible au

— Posez la cheminée composée de 2

parties sur la hotte ( g. 5).

— Installer le dé ecteur ( g. 8) dans la

cheminée supérieure au niveau des ouïes

d’aération ( g. 6).

— Effectuez le raccordement électrique de

la hotte au moyen du câble d’alimentation.

— Soulevez la cheminée supérieure

jusqu’au plafond et la  xer à l’étrier à l’aide

Ne pas utiliser d’outils pour enlever le fi lm de protection transperant sur les parois.

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement

à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la

longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient

d’assurer une arrivée d’air frais suffi sante pour éviter de mettre la pièce en dépression.44

3 / UTILISATION DE VOTRE APPAREILFR

• DESCRIPTION DES COMMANDES Bouton-poussoir

1. Appuyez sur la touche stop et le moteur

2. Appuyez sur le bouton basse vitesse,

l’avertisseur sonore retentit une fois et le

moteur tourne à basse vitesse.

3. Appuyez sur le bouton moyenne vitesse,

l’avertisseur sonore retentit une fois et le

moteur tourne à moyenne vitesse.

4. Appuyez sur le bouton vitesse rapide,

l’avertisseur sonore retentit une fois et le

moteur tourne à vitesse rapide.

5. Appuyez sur le bouton éclairage et les

deux lampes s’allument. Appuyez à nouveau

et elles s’éteignent.45

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL FR

• NETTOYAGE DES FILTRES CASSETTES

• CHANGEMENT DU FILTRE CHARBON Ils doivent être nettoyés toutes les 30

heures d’utilisation environ ou une fois

par mois minimum. Ce nettoyage peut

être effectué dans votre lave-vaisselle en

Utilisez une brosse, de l’eau chaude et un

détergent doux. Rincez-les et séchez-les

soigneusement avant de les remettre en

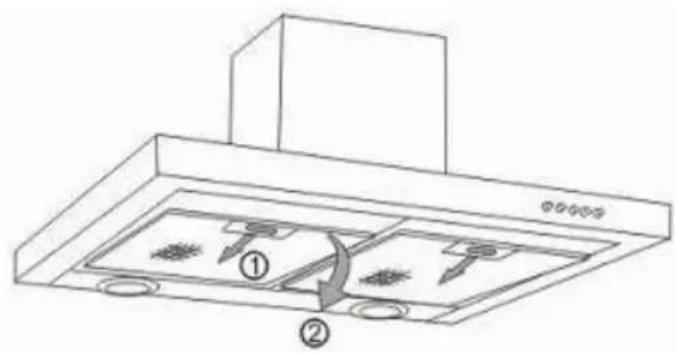

• Démontage du fi ltre cassette

— Pivotez la poignée intégrée du  ltre

— Basculez le  ltre cassette vers le bas.

Remplacez-le toutes les 120 heures

d’utilisation environ.

— Retirez les  ltres cassettes.

— Tourner le  ltre charbon pour le retirer.

— Faire l’opération inverse pour remettre un

— Remettre les  ltres cassettes.

Débranchez l’appareil avant de procéder à l’entretien et au nettoyage de l’appareil.

Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon

rendement et de durabilité.

Le non-respect des instructions de nettoyage de l’appareil et des fi ltres peut

occasionner des incendies. Veuillez respecter strictement les consignes d’entretien.46

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREILFR

• NETTOYAGE DE LA SURFACE EXTERIEURE

• CHANGEMENT DE LAMPE Pour nettoyer l’extérieure de votre hotte utilisez de l’eau savonneuse, mais n’utilisez jamais

de crèmes à récurer, de détergents corrosif, ni d’éponge grattoir ou brosse. Essuyez avec

un chiffon humide et doux.

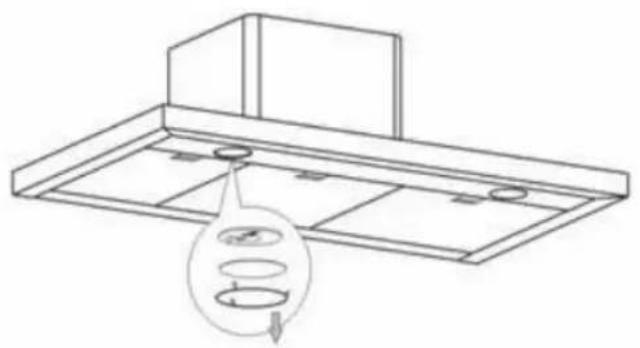

Modèle avec lampe halogène

— Changez la lampe halogène

opérations en sens inverse.

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise,

soit en actionnant le disjoncteur.47

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL FR

• ENTRETENIR VOTRE APPAREIL Pour préserver votre appareil, nous vous recommandons d’utiliser les produits d’entretien

L’expertise des professionnels

au service des particuliers

Clearit vous propose des produits professionnels et des solutions adaptées pour l’entretien

quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de

produits accessoires et consommables.

ENTRETIEN... COMMENT PROCEDER ?

Filtre charbon actif

N’utilisez jamais de

tampons métalliques, de

produits abrasifs ou de

Ce fi ltre retient les vapeurs

grasses et les poussières.

Il est l’élément assurant

une part importante de

l’effi cacité de votre hotte.

Dans le cas de taches

persistantes, utilisez une

crème non abrasive, puis

rincez à l’eau claire.

Ce fi ltre retient les odeurs et

doit être changé au moins

tous les ans en fonction de

Commandez ces fi ltres

chez votre revendeur (sous

la référence indiquée sur

la plaque signalétique

située à l’intérieur de la

hotte) et notez la date de

carrosserie et le hublot

d’éclairage, utilisez

nettoyants ménagers du

commerce dilués dans de

l’eau, puis rincez à l’eau

claire et essuyez avec un

ménager du commerce,

puis rincez abondamment

et séchez. Ce nettoyage

peut être effectué dans

votre lave-vaisselle en

position verticale (ne pas

mettre en contact avec

de la vaisselle sale ou des

couverts en argent).

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise,

soit en actionnant le disjoncteur.48

5 / ANOMALIES DE FONCTIONNEMENTFR SYMPTOMES SOLUTIONS La hotte ne fonctionne pas...

La hotte a un rendement insuffi sant...

La hotte s’est arrêtée au cours du

• il n’y a pas de coupure de courant.

• une vitesse a été effectivement

• la vitesse moteur sélectionnée est

suffi sante pour la quantité de fumée et

• la cuisine est suffi samment aérée pour

permettre une prise d’air.

• le fi ltre à charbon n’est pas usagé

(hotte en version recyclage).

• il n’y a pas de coupure de courant.

• le dispositif à coupure omnipolaire ne

s’est pas enclenché.49

6 / SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURS FR Les éventuelles interventions sur votre

appareil doivent être effectuées par un

professionnel qualité dépositaire de la

marque. Lors de votre appel, mentionnez

la référence complète de votre appareil

(modèle, type, numéro de série). Ces

renseignements  gurent sur la plaque

signalétique (Fig. 1).

• Pour en savoir plus sur tous les

produits de la marque :

informations, conseils, les points de vente,

les spécialistes après-vente.

• Pour communiquer :

nous sommes à l’écoute de toutes vos

remarques, suggestions, propositions

auxquelles nous vous répondrons

> Vous pouvez nous écrire :

Service Consommateurs FAGOR BP 9526

95069 CERGY PONTOISE CEDEX

> ou nous téléphoner au :

• INTERVENTIONS PIÈCES D’ORIGINE Lors d’une intervention d’entretien,

demandez l’utilisation exclusive de pièces

détachées certifi ées d’origine.

• RELATIONS CONSOMMATEURS Nr. SERVICE : TYPE :220-240 V - 50Hz - 260W220W 40W REF CARBON FILTER : MADE IN E.U 419

de suporte à chaminé.
