MANUAL DE UTILIZADOR ZBT 6284 ZANUSSI

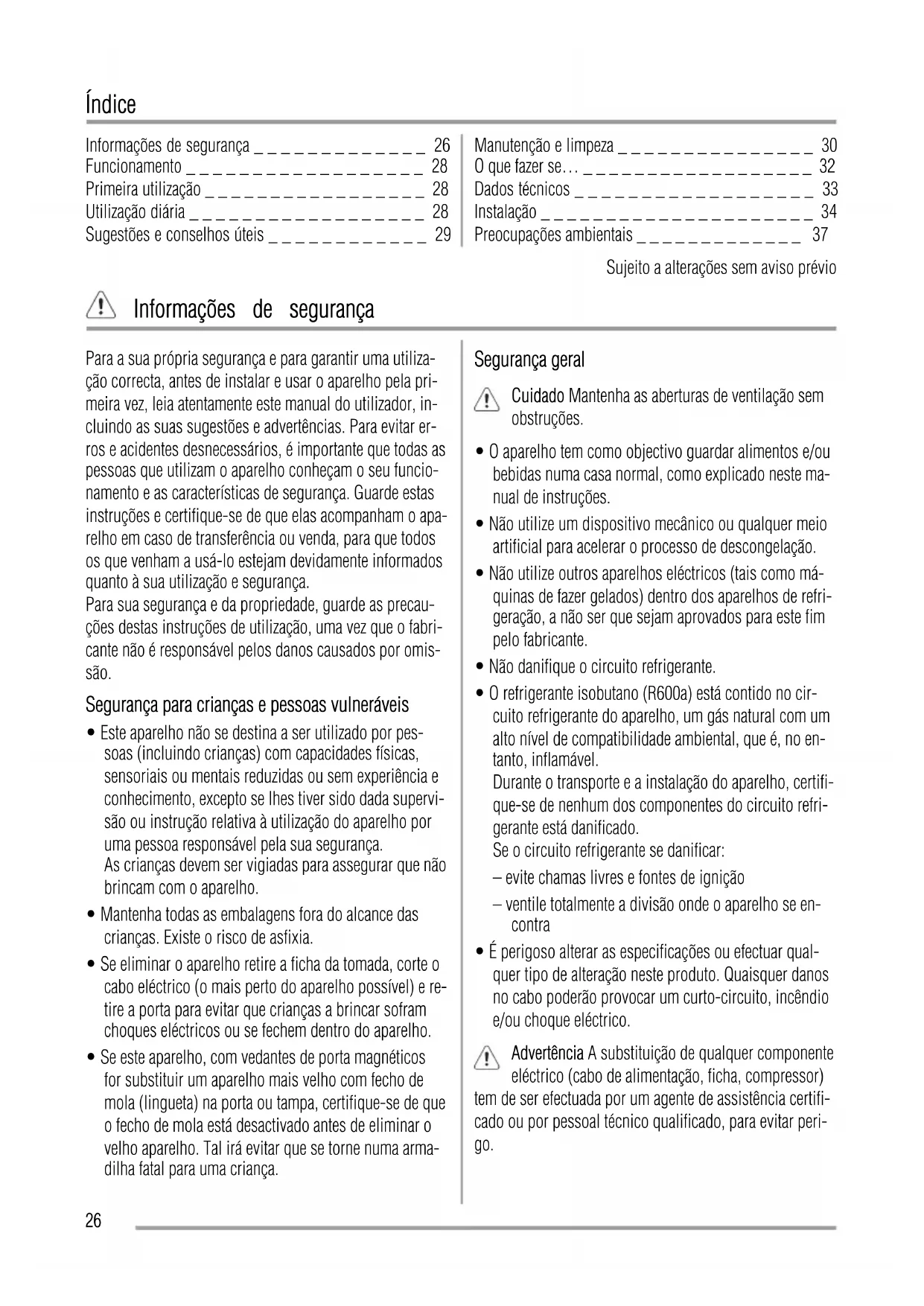

Manual de instruções 26

• Este aparelho não se destina a ser utilizado por pes- soas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido dada supervi- são ou instrução relativa à utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.

• Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.

• Se eliminar o aparelho retire a ficha da tomada, corte o cabo eléctrico (o mais perto do aparelho possível) e re- tire a porta para evitar que crianças a brincar sofram choques eléctricos ou se fechem dentro do aparelho.

• Se este aparelho, com vedantes de porta magnéticos for substituir um aparelho mais velho com fecho de mola (lingueta) na porta ou tampa, certifique-se de que o fecho de mola está desactivado antes de eliminar o velho aparelho. Tal irá evitar que se torne numa arma- dilha fatal para uma criança. Segurança geral Cuidado Mantenha as aberturas de ventilação sem obstruções.

• O aparelho tem como objectivo guardar alimentos e/ou bebidas numa casa normal, como explicado neste ma- nual de instruções.

• Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação.

• Não utilize outros aparelhos eléctricos (tais como má- quinas de fazer gelados) dentro dos aparelhos de refri- geração, a não ser que sejam aprovados para este fim pelo fabricante.

• Não danifique o circuito refrigerante.

• O refrigerante isobutano (R600a) está contido no cir- cuito refrigerante do aparelho, um gás natural com um alto nível de compatibilidade ambiental, que é, no en- tanto, inflamável. Durante o transporte e a instalação do aparelho, certifi- que-se de nenhum dos componentes do circuito refri- gerante está danificado. Se o circuito refrigerante se danificar: – evite chamas livres e fontes de ignição – ventile totalmente a divisão onde o aparelho se en- contra

• É perigoso alterar as especificações ou efectuar qual- quer tipo de alteração neste produto. Quaisquer danos no cabo poderão provocar um curto-circuito, incêndio e/ou choque eléctrico. Advertência A substituição de qualquer componente eléctrico (cabo de alimentação, ficha, compressor) tem de ser efectuada por um agente de assistência certifi- cado ou por pessoal técnico qualificado, para evitar peri- go.

261. Não deve colocar extensões no cabo de alimenta-

2. Certifique-se de que a ficha não está esmagada ou

danificada pela parte traseira do aparelho. Uma fi- cha esmagada ou danificada pode sobreaquecer e causar um incêndio.

3. Certifique-se de que consegue alcançar a ficha do

4. Não puxe o cabo de alimentação.

5. Se a tomada da ficha de alimentação estiver solta,

não introduza a ficha de alimentação. Existe um risco de choque eléctrico ou incêndio.

6. Não deve utilizar o aparelho sem a tampa da lâm-

pada 11) iluminação interior.

• Este aparelho é pesado. Tenha cuidado quando o des- locar.

• Não retire nem toque nos itens do compartimento do congelador se estiver com as mãos molhadas, pois po- de causar abrasões na pele ou queimaduras de gelo.

• Evite a exposição prolongada do aparelho à luz solar directa.

As lâmpadas 12) utilizadas neste aparelho são lâmpadas para efeitos especiais, seleccionadas apenas para apa- relhos domésticos. Não são adequadas para iluminar uma divisão. Utilização diária

• Não coloque panelas quentes nas partes de plástico do aparelho.

• Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir.

• Não coloque alimentos directamente contra a saída de ar na ventilação traseira. 13)

• Depois de descongelados, os alimentos não devem ser recongelados.

• Guarde alimentos congelados pré-embalados de acor- do com as instruções do fabricante do alimento conge- lado.

• As recomendações de armazenamento dos fabricantes do aparelho devem ser estritamente cumpridas. Con- sulte as respectivas instruções.

• Não coloque bebidas gaseificadas dentro do congela- dor, uma vez que cria pressão no recipiente, podendo fazer com que expluda, provocando danos no aparelho.

• Os gelados de gelo podem provocar queimaduras de gelos se forem consumidos imediatamente depois de retirados do aparelho. Limpeza e manutenção

• Antes da manutenção, desligue o aparelho e retire a fi- cha da tomada.

• Não limpe o aparelho com objectos de metal.

• Não utilize objectos afiados para remover o gelo do aparelho. Utilize um raspador de plástico.

• Inspeccione regularmente o orifício de descarga do fri- gorífico para presença de água descongelada. Se ne- cessário, limpe o orifício de descarga. Se o orifício es- tiver bloqueado, a água irá acumular na parte inferior do aparelho. Instalação Importante Para efectuar a ligação eléctrica, siga atentamente as instruções fornecidas nos parágrafos específicos.

• Desembale o aparelho e verifique se existem danos. Não ligue o aparelho se estiver danificado. Em caso de danos, informe imediatamente o local onde o adquiriu. Nese caso, guarde a embalagem.

• É recomendável aguardar pelo menos duas horas antes de ligar o aparelho, para permitir que o óleo regresse ao compressor.

• Assegure uma circulação de ar adequada à volta do aparelho, caso contrário pode provocar sobreaqueci- mento. Para garantir uma ventilação suficiente, siga as instruções relevantes para a instalação.

• Sempre que possível, a traseira do aparelho deve ficar virada para uma parede para evitar toques nas partes quentes (compressor, condensador) e possíveis quei- maduras.

• Não coloque o aparelho perto de radiadores ou fogões.

• Certifique-se de que a ficha de alimentação fica acessí- vel após a instalação do aparelho.

Ligue apenas a uma fonte de água potável. 14)

11) Se a tampa da lâmpada tiver

14) Se estiver prevista uma ligação hídrica

• Quaisquer trabalhos eléctricos necessários para a ma- nutenção do aparelho devem ser efectuados por um electricista qualificado ou pessoa competente.

• A manutenção deste produto deve ser efectuada por um Centro de Assistência autorizado, o qual deverá utilizar apenas peças sobressalentes originais. Protecção ambiental Este aparelho não contém gases que possam danifi- car a camada de ozono, tanto no circuito refrigeran- te como nos materiais de isolamento. O aparelho não de- verá ser eliminado juntamente com o lixo doméstico. A espuma de isolamento contém gases inflamáveis: o apa- relho deverá ser eliminado de acordo com as normas apli- cáveis que pode obter junto das autoridades locais. Evite danificar a unidade de arrefecimento, especialmente na parte traseira, perto do permutador de calor. Os materiais utilizado neste aparelho marcados pelo símbolo são recicláveis. Funcionamento Ligar Introduza a ficha na tomada. Rode o regulador de temperatura no sentido dos ponteiros do relógio para uma definição média. Desligar Para desligar o aparelho, rode o regulador de temperatura para a posição "O". Regulação da temperatura A temperatura é regulada automaticamente. Para utilizar o aparelho, proceda do seguinte modo:

• rode o regulador de temperatura para definições infe- riores para obter a frescura mínima.

• rode o regulador de temperatura para definições supe- riores para obter a frescura máxima. Normalmente, uma definição média é a mais ade- quada. No entanto, a definição exacta deve ser escolhida tendo em conta que a temperatura dentro do aparelho depende da:

• temperatura ambiente

• frequência de abertura da porta

• quantidade de alimentos conservados

• localização do aparelho. Importante Se a temperatura ambiente for alta ou se o aparelho estiver completamente cheio e estiver definido para as temperaturas mais baixas, pode funcionar continuamente causando a formação de gelo na parede de fundo. Neste caso, o selector tem de estar definido para uma temperatura mais elevada para permitir descongelação automática e, por isso, consumo de energia reduzido. Primeira utilização Limpeza do interior Antes de utilizar o aparelho pela primeira vez, limpe o in- terior e todos os acessórios internos com água morna e sabão neutro de modo a remover o cheiro típico de um produto novo, de seguida seque minuciosamente. Importante Não utilize detergentes ou pós abrasivos, pois estes danificam o acabamento. Utilização diária Congelação de alimentos frescos O compartimento congelador é adequado para a congela- ção de alimentos frescos e para a conservação a longo prazo de alimentos congelados e ultracongelados. Para congelar alimentos frescos não é necessário alterar a definição média. No entanto, para uma operação de congelação mais rápi- da, rode o regulador de temperatura para definições supe- riores para obter a frescura máxima. 28Importante Nesta condição, a temperatura do compartimento do congelador pode descer abaixo dos 0°C. Se isto ocorrer reinicie o regulador de temperatura para uma definição mais quente. Coloque os alimentos frescos a serem congelados no compartimento superior. Armazenamento de alimentos congelados Quando ligar pela primeira vez ou após um período sem utilização, antes de colocar os produtos no compartimen- to, deixe o aparelho em funcionamento durante no míni- mo 2 horas nas definições mais elevadas. Importante Em caso de descongelação acidental, por exemplo, devido a falta de electricidade, se a alimentação estiver desligada por mais tempo que aquele mostrado na tabela de características técnicas em "tempo de reinício", os alimentos descongelados têm de ser consumidos rapidamente ou cozinhados imediatamente e depois, novamente congelados (depois de arrefecerem). Calendário de alimentos congelados Os símbolos apresentam diferentes tipos de alimentos congelados Os números indicam os tempos de armazenamento em meses para os respectivos tipos de alimentos congelados. A validade dos limites superior ou inferior do tempo de armazenamento indicado depende da qualidade dos ali- mentos e do tratamento antes da congelação. Descongelação Os alimentos congelados, antes de serem utilizados, po- dem ser descongelados no compartimento do frigorífico ou à temperatura ambiente, dependendo do tempo dispo- nível para esta operação. Os pedaços pequenos podem mesmo ser cozinhados ain- da congelados, directamente do congelador: neste caso, a confecção irá demorar mais. Produção de cubos de gelo Este aparelho possui um ou mais tabuleiros para a produ- ção de cubos de gelo. Encha estes tabuleiros com água, de seguida coloque-os no compartimento do congelador. Importante Não utilize instrumentos metálicos para remover os tabuleiros do congelador. Prateleiras móveis As paredes do frigorífico estão equipadas com uma série de calhas de modo a que as prateleiras possam ser posicionadas da forma que pretender. Posicionar as prateleiras da porta Para permitir o armazena- mento de embalagens de alimentos de várias di- mensões, as prateleiras da porta podem ser coloca- das a diferentes alturas. Puxe gradualmente a pra- teleira na direcção das se- tas até se soltar e, em se- guida, reposicione da for- ma pretendida. Sugestões e conselhos úteis Conselhos para poupar energia

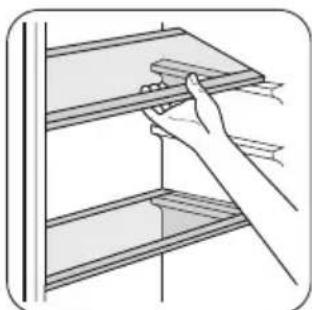

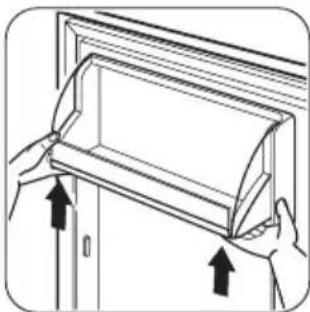

• Não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.

• Se a temperatura ambiente for alta e o regulador de temperatura se encontrar na definição de baixa tempe- ratura com o aparelho completamente cheio, o com- pressor pode funcionar continuamente, causando gelo no evaporador. Se isto acontecer, coloque o regulador de temperatura em definições mais quentes, para per- 29mitir a descongelação automática, poupando assim no consumo de electricidade. Conselhos para a refrigeração de alimentos frescos Para obter o melhor desempenho:

• não guarde alimentos quentes ou líquidos que se eva- poram no frigorífico

• cubra ou embrulhe os alimentos, particularmente se ti- verem um cheiro forte

• posicione os alimentos de modo a que o ar possa cir- cular livremente em redor Conselhos para a refrigeração Conselhos úteis: Carne (todos os tipos) : embrulhe em sacos de politeno e coloque na prateleira de vidro acima da gaveta de vege- tais. Por motivos de segurança, guarde desta forma por um dia ou dois no máximo. Alimentos cozinhados, pratos frios, etc: estes devem estar cobertos e podem ser colocados em qualquer prateleira. Fruta e vegetais: estes devem ser minuciosamente limpos e colocados nas gavetas especiais fornecidas. Manteiga e queijo: estes devem ser colocados em reci- pientes herméticos especiais ou embrulhados em folha de alumínio ou sacos de politeno para excluir o máximo de ar possível. Garrafas de leite: estas devem ter uma tampa e devem ser armazenadas na prateleira de garrafas na porta. Bananas, batatas, cebolas e alho, se não estiverem emba- lados, não devem ser guardados no frigorífico. Conselhos para a congelação Para o ajudar a tirar partido do processo de congelação, eis alguns conselhos importantes:

• a quantidade máxima de alimentos que pode ser con- gelada em 24h. está mostrada na placa de dados;

• O processo de congelamento demora 24 horas. Não devem ser adicionados mais alimentos para congela- ção durante este período;

• congele apenas alimentos de alta qualidade, frescos e extremamente limpos;

• Prepare os alimentos em pequenas quantidades para permitir que sejam rápida e completamente congeladas e para tornar possível subsequentemente descongelar apenas a quantidade necessária;

• embrulhe os alimentos em folha de alumínio ou polite- no e certifique-se de que as embalagens são herméti- cas;

• Não permita que os alimentos frescos e descongelados entrem em contacto com os alimentos já congelados, evitando assim o aumento de temperatura dos alimen- tos congelados;

• os alimentos sem gordura são melhores para armaze- nar que os alimentos com gordura; o sal reduz o tempo de armazenamento dos alimentos;

• a água congela. Se for consumida imediatamente após a remoção do compartimento do congelador, poderá causar queimaduras de gelo na pele;

• é aconselhável que anote a data de congelação em ca- da embalagem individual para permitir que saiba o tempo de armazenamento. Conselhos para o armazenamento de alimentos congelados Para obter o melhor desempenho deste aparelho, deve:

• certificar-se de que os alimentos congelados comer- cialmente foram armazenados adequadamente pelo vendedor;

• ter a certeza que os alimentos congelados são transfe- ridos do supermercado para o congelador no tempo mais curto possível;

• não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.

• Uma vez descongelados, os alimentos degradam rapi- damente e não podem tornar a ser congelados.

• Não exceda o período de armazenamento indicado pelo fabricante de alimentos. Manutenção e limpeza Cuidado Retire a ficha da tomada antes de efectuar qualquer operação de manutenção. Este aparelho contém hidrocarbonetos na sua uni- dade de arrefecimento; a manutenção e a recarga devem, por isso, ser efectuadas exclusivamente por técni- cos autorizados. 30Limpeza periódica O equipamento tem de ser limpo regularmente:

• limpe o interior e os acessórios com água morna e sa- bão neutro.

• verifique regularmente os vedantes de porta e limpe-os para se certificar de que estão limpos e sem resíduos.

• lave e seque minuciosamente. Importante Não puxe, desloque nem danifique quaisquer tubos e/ou cabos dentro do armário. Nunca utilize detergentes, pós abrasivos, produtos de limpeza muito perfumados ou cera de polir para limpar o interior, pois isto irá danificar a superfície e deixar um odor forte. Limpe o condensador (grelha preta) e o compressor no fundo do aparelho com uma escova ou um aspirador. Esta operação irá melhorar o desempenho do aparelho e pou- par o consumo de electricidade. Importante Tenha cuidado para não danificar o sistema de arrefecimento. Muitos agentes de limpeza de superfícies de cozinhas contêm químicos que podem atacar/danificar os plásticos usados neste aparelho. Por esta razão é aconselhável que a estrutura exterior deste aparelho seja limpa apenas com água morna com um pouco de solução de limpeza adicio- nada. Após a limpeza, volte a ligar o equipamento à tomada de alimentação. Descongelar o frigorífico O gelo é automaticamente eliminado do evaporador do compartimento do frigorífico sempre que o compressor de motor pára, durante a utilização normal. A água resultante da descongelação é descarregada por um canal para um recipiente especial, colocado na parte traseira por cima do aparelho, sobre o compressor de motor, onde evapora. É importante limpar periodicamente o orifício de descarga da água resultante da descongelação no centro do canal do compartimento do frigorífico para evitar que um fluxo excessivo de água pingue sobre os alimentos. Utilize o agente de limpeza fornecido, que irá encontrar já inserido no orifício de descarga. Descongelar o congelador Vai sempre formar-se uma certa quantidade de gelo nas prateleiras do congelador e em redor do com- partimento superior. Importante Descongele o congelador quando a camada de gelo atingir uma espessura de cerca de 3-5 mm. Para remover o gelo, execute estes passos:

1. Desligue o aparelho.

2. Retire os alimentos armazenados, embrulhe-os em

várias páginas de jornal e coloque-os num local frio.

3. Deixe a porta aberta.

4. Quando a descongelação estiver concluída, seque o

interior minuciosamente e volte a colocar a ficha.

5. Ligue o aparelho.

6. Defina o regulador de temperatura para obter a fres-

cura máxima e coloque o aparelho em funcionamento durante duas ou três horas com esta definição.

7. Coloque no compartimento os alimentos previamente

retirados. Importante Nunca utilize ferramentas de metal pontiagudas para raspar o gelo do evaporador, pois pode danificá-lo. Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação além daqueles recomendados pelo fabricante. Um aumento de temperatura das embalagens de alimentos congelados, durante a descongelação, pode encurtar a vida útil de armazenamento. Períodos de inactividade Quando o aparelho não é utilizado por longos períodos, observe as seguintes precauções:

• desligue o aparelho da tomada da electricidade

• retire todos os alimentos

descongelação 15) e limpe o aparelho e todos os aces- sórios

31• deixe a(s) porta(s) aberta(s) para evitar cheiros desa- gradáveis. Se o armário for mantido ligado, peça a alguém para o ve- rificar esporadicamente, para evitar que os alimentos no interior se estraguem em caso de falha eléctrica. O que fazer se… Advertência Antes da resolução de problemas, retire a ficha da tomada. A resolução de problemas que não se encontram no manual só deve ser efectuada por um electricista qualificado ou uma pessoa competente. Importante Existem alguns ruídos durante a utilização normal (compressor, circulação de refrigerante). Problema Possível causa Solução O aparelho não funciona. A lâm- pada não funciona. O aparelho está desligado. Ligue o aparelho. A ficha não está correctamente inseri- da na tomada. Ligue a ficha do aparelho correctamente à tomada de alimentação. O aparelho não tem alimentação. Não existe tensão na tomada. Ligue um aparelho eléctrico diferente à tomada. Contacte um electricista qualificado. A lâmpada não funciona. A lâmpada está no modo de espera. Feche e abra a porta. A lâmpada está defeituosa. Consulte "Substituir a lâmpada". O compressor funciona conti- nuamente. A temperatura não está regulada cor- rectamente. Defina uma temperatura mais elevada. A porta não está fechada correctamen- te. Consulte "Fechar a porta". A porta foi aberta muitas vezes. Não mantenha a porta aberta mais tem- po do que o necessário. A temperatura do produto está muito alta. Deixe que a temperatura do produto di- minua até à temperatura ambiente antes de o guardar. A temperatura ambiente está muito al- ta. Diminua a temperatura ambiente. A água escorre na placa traseira do frigorífico. Durante o processo de descongelação automático, o gelo é descongelado na placa traseira. Isto está correcto. A água escorre para o frigorífico. A saída de água está obstruída. Limpe a saída da água. Os produtos evitam que a água escor- ra para o colector de água. Certifique-se de que os produtos não tocam na placa traseira. A água escorre para o chão. A saída de água descongelada não es- corre para o tabuleiro de evaporação acima do compressor. Engate a saída de água descongelada no tabuleiro de evaporação. 32Problema Possível causa Solução A temperatura no aparelho está demasiado baixa. A temperatura não está regulada cor- rectamente. Defina uma temperatura mais elevada. A temperatura no aparelho está demasiado alta. A temperatura não está regulada cor- rectamente. Defina uma temperatura mais baixa. A porta não está fechada correctamen- te. Consulte "Fechar a porta". A temperatura do produto está muito alta. Deixe que a temperatura do produto di- minua até à temperatura ambiente antes de o guardar. Muitos produtos armazenados ao mesmo tempo. Armazene menos produtos ao mesmo tempo. Não existe circulação de ar frio no aparelho. Certifique-se de que existe circulação de ar frio no aparelho. Substituir a lâmpada Cuidado Desligue a ficha da tomada eléctrica.

da usada por uma lâmpada nova com a mesma potência e especialmente concebida para aparelhos domésticos (a potência máxima está indi- cada na cobertura da lâmpada).

4. Instale a tampa da lâmpada.

5. Aperte o parafuso na tampa da lâmpada.

6. Ligue a ficha do aparelho à tomada de alimentação.

7. Abra a porta. Certifique-se de que a lâmpada se acen-

1. Limpe as juntas da porta.

2. Se necessário, ajuste a porta. Consulte "Instalação".

3. Se necessário, substitua as juntas de porta defeituo-

sas. Contacte o Centro de Assistência. Dados técnicos Dimensão do nicho de instalação Altura 1580 mm Largura 560 mm Profundidade 550 mm Tempo de reinício 20 h Tensão 230-240 V Frequência 50 Hz 33As informações técnicas encontram-se na placa de carac- terísticas no lado esquerdo interno do aparelho e na eti- queta de energia. Instalação Cuidado Leia as "Informações de segurança" cuidadosamente para a sua segurança e funcionamento correcto do aparelho antes de o instalar. Posicionamento Instale este aparelho num local com uma temperatura am- biente que corresponde à classe climática indicada na placa de dados do aparelho: Classe cli- mática Temperatura ambiente SN +10 °C a + 32 °C N +16 °C a + 32 °C ST +16 °C a + 38 °C T +16 °C a + 43 °C Ligação eléctrica Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de dados correspondem à fonte de ali- mentação doméstica. O aparelho deve ter uma ligação à terra. A ficha do cabo de alimentação é fornecida com um contacto para este ob- jectivo. Se a tomada da fonte de alimentação doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada, em conformidade com as normas actuais, consultando um electricista qualificado. O fabricante declina toda a responsabilidade caso as pre- cauções de segurança acima não sejam cumpridas. Este aparelho cumpre com as directivas. E.E.C. Reversibilidade da porta A porta do aparelho abre para a direita. Se pretender abrir a porta para a esquerda, efectue estes passos antes de instalar o aparelho:

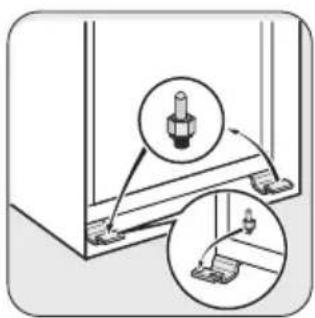

• Desaperte o pino superi- or e retire o espaçador.

• Aperte a dobradiça do meio.

• Instale a porta superior.

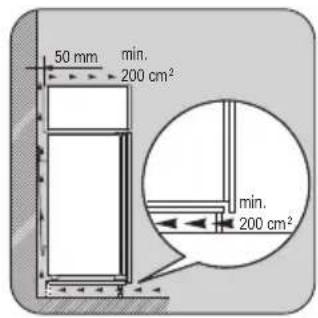

• Aperte o espaçador e o pino superior. 34Requisitos de ventilação A circulação de ar na parte traseira do aparelho tem de ser suficiente. 50 mm min. 200 cm

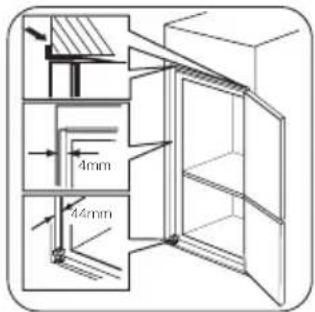

Instalar o aparelho Cuidado Certifique-se de que o cabo de alimentação se movimenta livremente. Execute os seguintes passos:

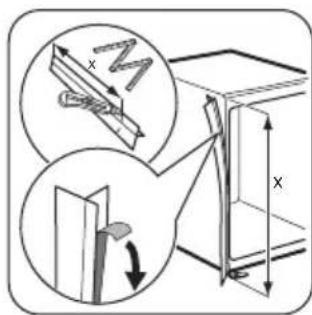

Se necessário, corte a tira vedante adesiva e, em se- guida, aplique-a no apare- lho, tal como indicado na figura.

Instale o aparelho no local de instalação. Empurre o aparelho na di- recção das setas (1) até que a tampa do espaço superior pare contra o móvel de co- zinha. Empurre o aparelho na di- recção das setas (2) contra o armário no lado oposto da dobradiça. 44mm 4mm Ajuste o aparelho no local de instalação. Certifique-se de que a dis- tância entre o aparelho e a extremidade dianteira do armário é de 44 mm. A tampa da dobradiça infe- rior (no saco de acessó- rios) garante que a distân- cia entre o aparelho e o móvel de cozinha está cor- recta. Certifique-se de que a folga entre o aparelho e o armá- rio é de 4 mm. Abra a porta. Coloque a tampa da dobradiça inferior na posição correcta.

Fixe o aparelho no local de instalação com 4 parafu- sos. 35Retire a peça correcta da tampa da dobradiça (E). Certifique-se de que retira a peça DX, no caso da dobra- diça direita, SX no caso contrário.

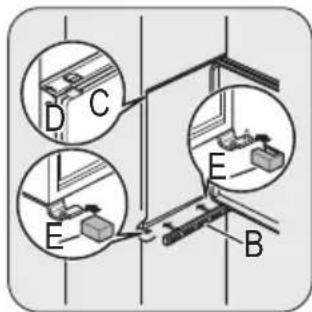

Encaixe as tampas (C, D) nas cavilhas e nos orifícios da dobradiça. Instale a grelha de ventila- ção (B). Encaixe as tampas da do- bradiça (E) na dobradiça.

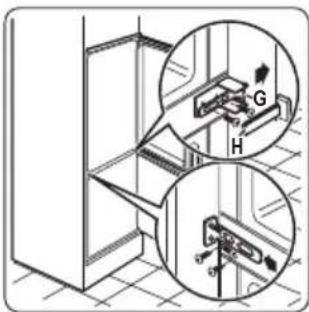

Ligue o aparelho lateral- mente à parede lateral do móvel de cozinha:

1. Desaperte os parafusos

da peça (G) e deslo- que-a até à parede la- teral do móvel.

3. Encaixe a peça (H) na

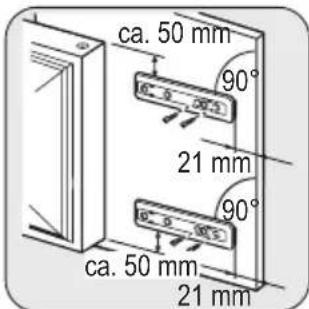

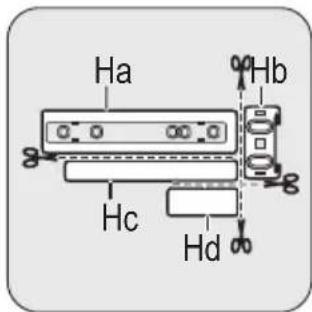

Separe as peças (Ha), (Hb), (Hc) e (Hd). ca. 50 mm ca. 50 mm 21 mm 90° 21 mm 90° Instale a peça (Ha) no lado interior do móvel de cozi- nha.

Pressione a peça (Hc) con- tra a peça (Ha).

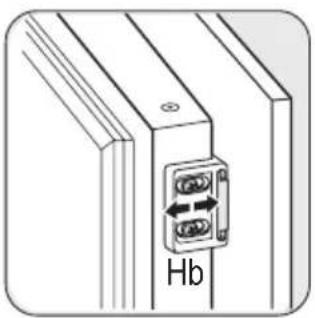

8 mm Abra a porta do aparelho e a porta de armário de cozi- nha a um ângulo de 90°. Insira o quadrado pequeno (Hb) na calha (Ha). Junte a porta do aparelho e a porta de armário e assi- nale os orifícios.

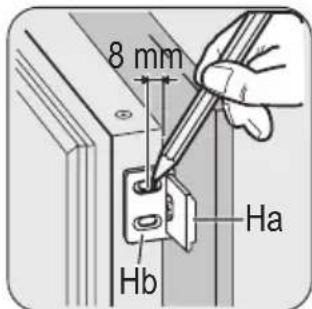

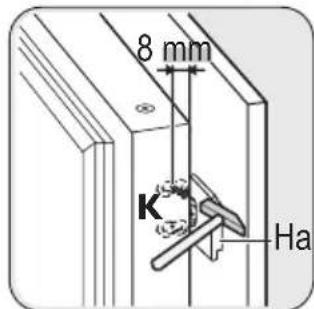

8 mm Retire os suportes e assina- le uma distância de 8 mm da extremidade exterior da porta onde o prego deve ser colocado (K). 36Hb Coloque novamente o qua- drado pequeno na calha e fixe-o com os parafusos fornecidos. Alinhe a porta de armário de cozinha e a porta do aparelho, ajustando a peça Hb.

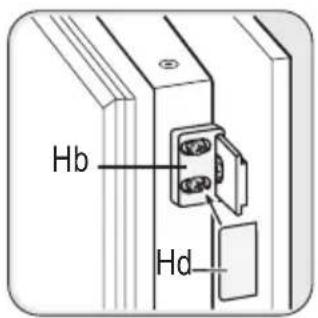

Pressione a peça (Hd) con- tra a peça (Hb). Faça uma verificação final para se certificar de que:

• Todos os parafusos estão apertados.
