MANUAL DE UTILIZADOR ZRT44200XA ZANUSSI

ANTES DE USAR O FRIGORÍFICO 19

Advertências gerais 19

Instruções De Segurança 21

Instalação e Ligação eléctrica 22

Antes de Por o Aparelho a Funcionar 22

AS MÚLTIPLAS FUNÇÕES E POSSIBILIDADES 23

Funcionamento do Termostato 23

Estante de Congelação Rápida 24

LIMPEZA E MANUTENÇÃO 30

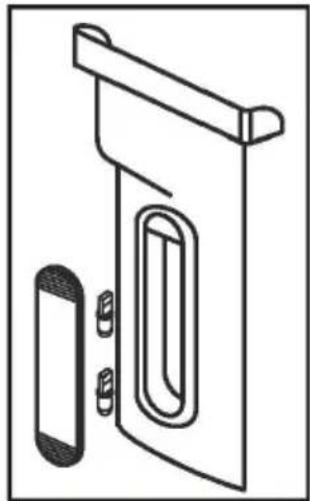

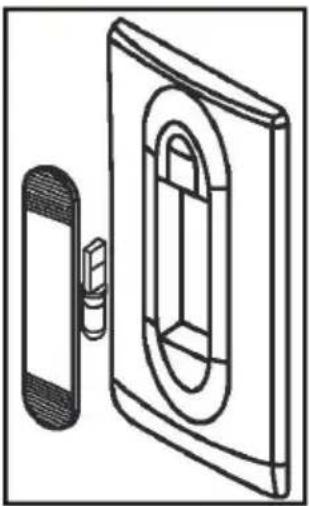

Mudança da lâmpada de iluminação interior 31

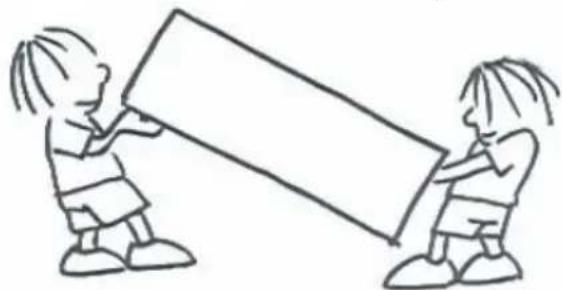

TRANSPORTE E MUDANÇA DA POSIÇÃO DE INSTALAÇÃO 31

Mudança do Sentido das Portas 31

ANTES DE CONTACTAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA32

Conselhos para poupar energia 33

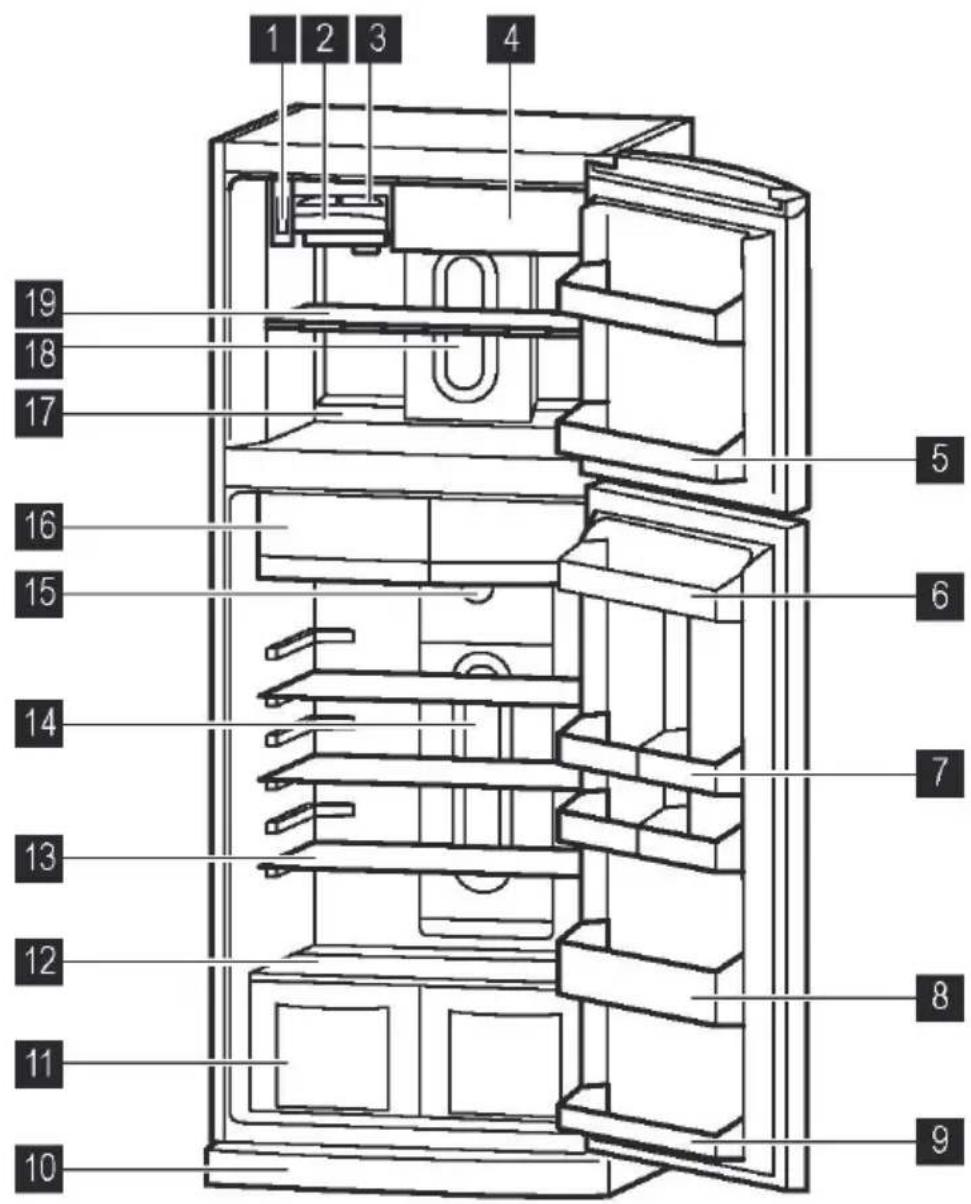

DESCRIÇÃO GERAL DO APARELHO 34PT - 19 -

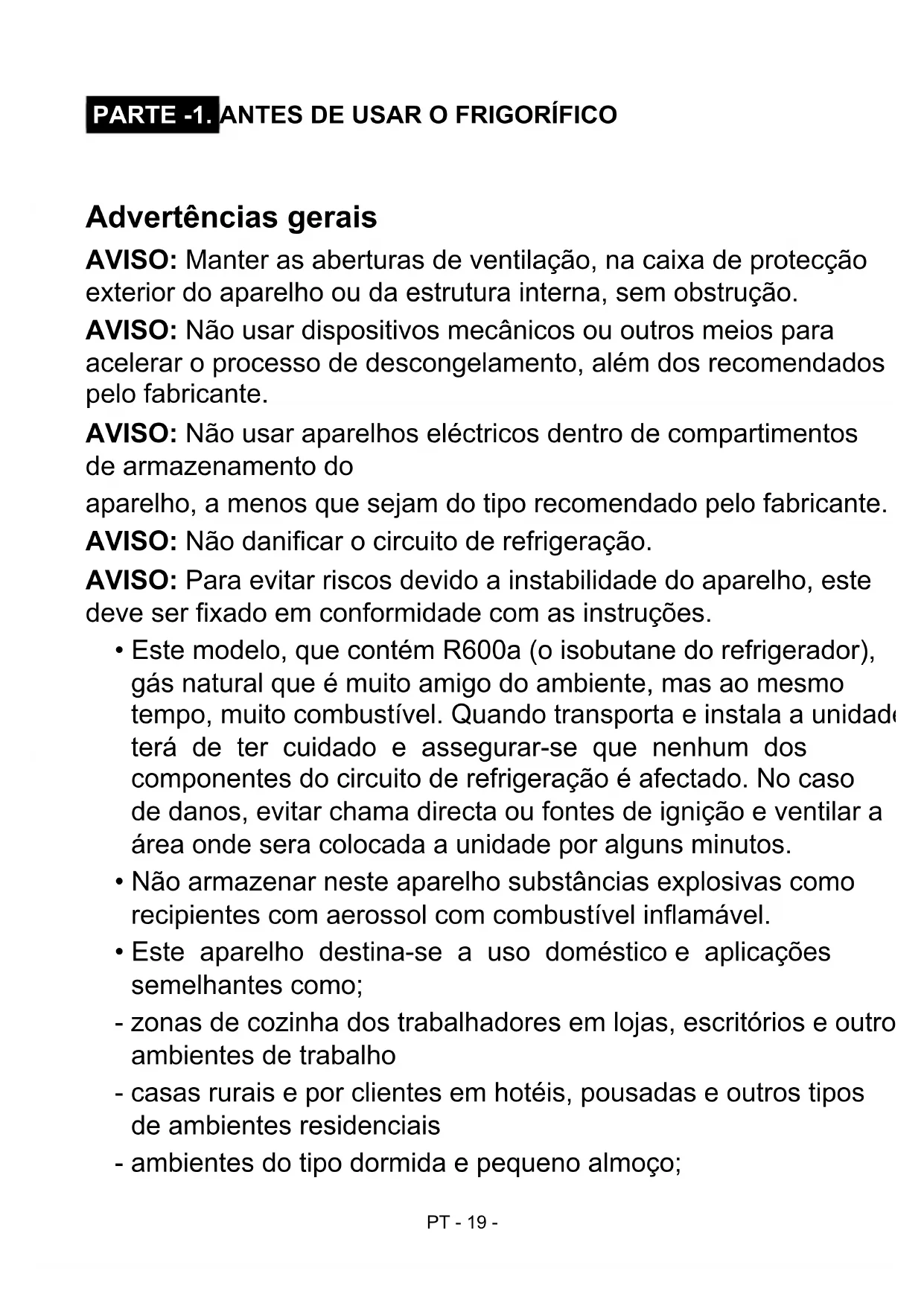

PARTE -1. ANTES DE USAR O FRIGORÍFICO Advertências gerais

AVISO: Manter as aberturas de ventilação, na caixa de protecção

exterior do aparelho ou da estrutura interna, sem obstrução.

AVISO: Não usar dispositivos mecânicos ou outros meios para

acelerar o processo de descongelamento, além dos recomendados

AVISO: Não usar aparelhos eléctricos dentro de compartimentos

aparelho, a menos que sejam do tipo recomendado pelo fabricante.

AVISO: Não danificar o circuito de refrigeração.

AVISO: Para evitar riscos devido a instabilidade do aparelho, este

deve ser fixado em conformidade com as instruções.

• Este modelo, que contém R600a (o isobutane do refrigerador),

gás natural que é muito amigo do ambiente, mas ao mesmo

tempo, muito combustível. Quando transporta e instala a unidade,

terá de ter cuidado e assegurar-se que nenhum dos

componentes do circuito de refrigeração é afectado. No caso

de danos, evitar chama directa ou fontes de ignição e ventilar a

área onde sera colocada a unidade por alguns minutos.

• Não armazenar neste aparelho substâncias explosivas como

recipientes com aerossol com combustível inflamável.

• Este aparelho destina-se a uso doméstico e aplicações

- zonas de cozinha dos trabalhadores em lojas, escritórios e outros

ambientes de trabalho

- casas rurais e por clientes em hotéis, pousadas e outros tipos

de ambientes residenciais

- ambientes do tipo dormida e pequeno almoço;PT - 20 -

- fornecimento de refeições e outras aplicações semelhantes não-

• Se a tomada não corresponder à ficha do frigorífico, deve ser

substituída pelo fabricante, o respectivo agente de serviço ou

uma pessoa qualificada para prevenir danosEste aparelho não

foi concebido para ser utilizado por pessoas (incluindo crianças)

com capacidades físicas, sensoriais ou mentais reduzidas, ou

com falta de experiência e conhecimentos, excepto se receberam

supervisão ou instrução sobre a utilização do aparelho por uma

pessoa responsável. As crianças devem ser supervisionadas

para garantir que não brincam com o aparelho

• Uma ficha especial de ligação à terra foi ligada ao cabo de

alimentação do seu frigorífico. Esta ficha deve ser usada com

uma tomada especial ligada à terra de 16 amperes. Se não

existir este tipo de tomada em casa, deve providenciar a sua

instalação por um electricista qualificado.

• Este aparelho pode ser usado por crianças com 8 anos ou mais

e pessoas com capacidade física, sensorial ou mental reduzida

ou falta de experiência e conhecimento se lhes tiver sido dada

formação relativamente ao uso do aparelho duma forma segura

e desde que compreendam os riscos envolvidos. As crianças

não devem brincar com o aparelho. A limpeza e manutenção

por parte do utilizador não devem ser efectuados por crianças

• Se o cabo de alimentação estiver danificado, deve ser substituído

pelo fabricante, o respectivo agente de serviço ou uma pessoa

qualificada para prevenir danos.PT - 21 -

Instruções De Segurança

Atenção: Mantenha as aberturas de ventilação desobstruídas..

• Não utilize dispositivos mecânicos, nem outras formas artificiais para acelerar o

processo de descongelação.

• Não utilize dispositivos eléctricos no compartimento do frigorífico.

• Se este dispositivo for para substituir um frigorífico antigo com fechadura, parta ou

remova a fechadura antes de colocá-lo, para proteger as crianças que ao brincar

podem fechar-se a si próprias dentro.

• Os velhos frigoríficos contêm gases de isolamento e refrigeração, que devem ser

correctamente removidos. Quando se desfizer do seu antigo aparelho, entre em

contacto com o serviço de recolha de sucata da sua área ou com o seu representante

se tiver questões. Assegure-se que as tubeiras do seu antigo frigorífico não se vão

romper quando forem recolhidas pelos serviços de limpeza.

Leia este livro antes de ligar o aparelho. O fabricante não assumirá a responsabilidade

no caso de uma incorrecta instalação e utilização diferente aquela exposta neste livro.

• Não utilize adaptadores ou tomadas os quais podem provocar

sobreaquecimento ou queimar.

• Não utilize cabos eléctricos usados e deformados.

• Não entrelace nem dobre os cabos.

• Não permita que as crianças brinquem com o aparelho.

Mantenha as Crianças longe da porta do frigorífico.

• Não utilize objectos metálicos pontiagudos para remover o

gelo do congelador; podem furar o circuito de refrigeração e

provocar danos irreparáveis na unidade. Utilize a pá de plástico.

• Não ligue o aparelho com as mãos molhadas.

• Não introduza líquidos voláteis, inflamáveis dentro do

congelador, sobretudo bebidas gasosas, uma vez que podem

provocar uma explosão.

• As garrafas que contenham uma grande percentagem de álcool,

devem estar bem fechadas e devem ser colocadas na posição

vertical, dentro do congelador.

• Não tocar, especialmente com as mãos molhadas, na parede

refrigeradora, sob o risco de se queimar ou magoar.

• Não coma os gelados recém saídos do congelador.PT - 22 -

Instalação e Ligação eléctrica

• Este aparelho deve ser ligado a uma tensão de 220-240V e 50 Hz.

• Certifique-se, antes de efectuar a instalação, que a voltagem da sua casa

corresponde à indicada para o aparelho.

• Utilize uma tomada provida de ponto de terra. No caso da tomada onde quer ligar o

aparelho não ter o ponto de terra, consulte um electricista qualificado.

• O Fabricante declina qualquer responsabilidade no caso de não se seguirem as

recomendações eléctricas indicadas neste ponto do Manual.

• Não expor o aparelho ao sol directo.

• Não utilizar em espaços ao ar livre e não deve ser exposto à

• Coloque o frigorífico num lugar seco e arejado e não o coloque

perto de uma fonte de calor. Deve colocá-lo a um mínimo de 50

cm dos aquecedores a gás ou estufas de carvão e a 5 cm das

• Mantenha a parte de cima do frigorífico livre até 15 cm.

• Não coloque objectos pesados nem grandes quantidades sobre

• Se o aparelho está instalado próximo de outro frigorífico ou

congelador mantenha um mínimo de separação de 2 cm para

prevenir a condensação.

• Instale os separadores de plástico no condensador, na parte

posterior do frigorífico para prevenir inclinação com a parede

para um óptimo rendimento.

• O aparelho deve ficar bem apoiado no solo e bem nivelado. Utilize os dois rolos que

se encontram na parte posterior da base para compensar o desnível.

• O exterior do aparelho e os acessórios interiores devem ser limpos com uma

solução de água e sabão líquido suave; o interior do aparelho deve ser limpo com

bicarbonato de sódio dissolvido em água morna. Depois de estarem secos, coloque

Antes de Por o Aparelho a Funcionar

• Aguarde 3 horas antes de ligar o aparelho, obtendo desta forma

um melhor funcionamento.

• Pode aparecer um cheiro quando liga o aparelho, o qual

desaparecerá depois do aparelho começar a esfriar.PT - 23 -

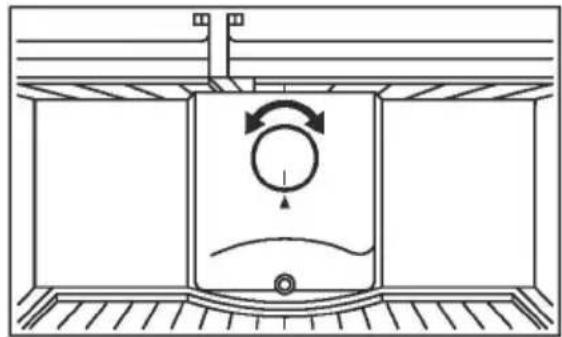

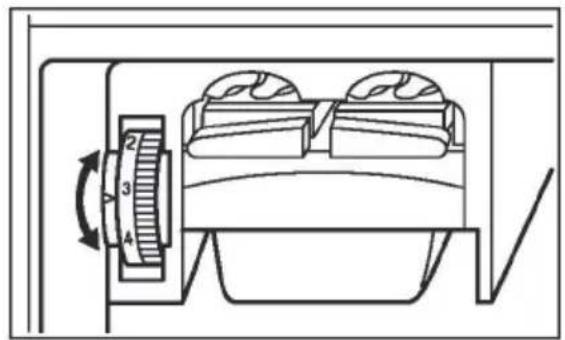

AS MÚLTIPLAS FUNÇÕES E POSSIBILIDADES Funcionamento do Termostato

Termostato do Congelador

Termostato do Refrigerador

O termostato regula a temperatura interior do frigorifico e do congelador. Operando sobre

o comando do termostato, pode seleccionar desde 1 até 5, para obter temperaturas

mais frias. Durante as estações mais frias, pode reduzir a temperatura do compartimento

a fim de diminuir o consumo de energia.

Funcionamento do Termostato do Congelador;

1 – 2 : Para congelar a curto-prazo, pode regular o comando do termostato entre o

3 – 4 : Para congelar a longo-prazo, pde regular o comando para o médio.

5 : Para congelar alimentos frescos. O aparelho trabalhará durante mais tempo.

Depois de obter a condição de congelação desejada, regressa à posição

Funcionamento do Termostato do Refrigerador;

1 – 2 : Para condições de menos frio.

3 – 4 : Para condições normais.

5 : Para condições frias.

Atenção; A temperatura no interior do refrigerador e congelador pode variar, dependendo

da frequência de abertura da porta, temperatura ambiente e quantidade e natureza dos

alimentos introduzidos. Se for necessário, altere a temperatura.

• Não introduza alimentos frescos para congelar antes de terem decorrido 24 horas

contínuas de funcionamento, para obter a temperatura suficiente para a congelação.

• Durante este tempo não abra tão frequentemente a porta e introduza todos os

alimentos dentro do frigorifico.

• Se o aparelho estiver desligado ou apagado, deve esperar, pelo menos 5 m, antes

de o voltar acender a fim de não prejudicar o compressor.PT - 24 -

A Bandeja Mágica que está na cobertura encurvada, foi projectada para lhe dar mais

espaço e conforto para a colocação. Esta bandeja é móvel para que possa organizar e

colocar os recipientes grandes.

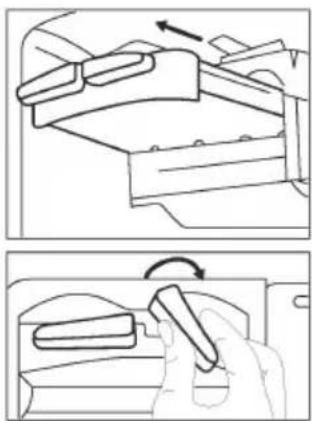

• Retire a bandeja para fazer cubos de gelo.

• Encha a bandeja de gelo até ao nível marcado.

• Coloque a bandeja no compartimento e posição original.

• Quando os cubos estiverem formados, pode retorcer a bandeja

para obter os cubos de gelo.

Não encha o compartimento do gelo com agua, para fazer gelo. Pode danifica-lo.

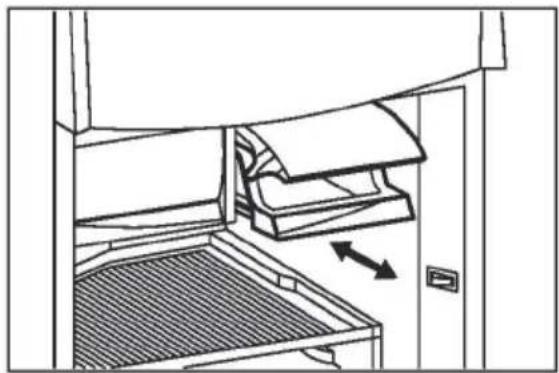

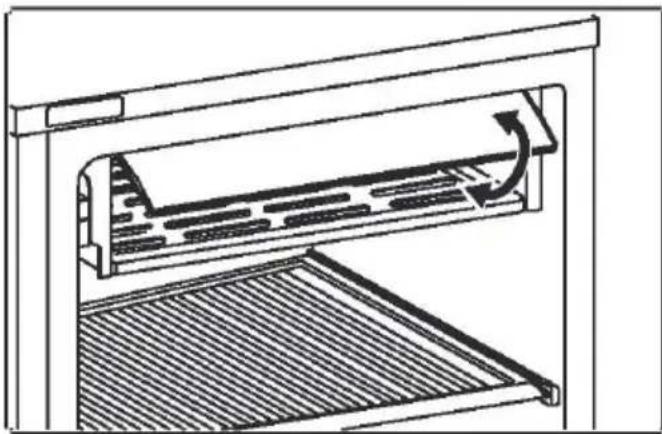

Estante de Congelação Rápida

• Utilize a estante de congelação rápida

para congelar alimentos cozinhados (e

alimentos frescos que pretenda

congelar) mais rápido, uma vez que

este espaço tem uma maior potência

• Para abrir a bandeja, levante a

cobertura e deslize a bandeja. Deve

fechar da mesma forma.

Atenção; Assegure-se que a tampa da estante do compartimento de congelação rápida

está devidamente fechado, antes de fechar o refrigerador. Caso contrário, a rapidez de

congelação não actua.

(Em alguns modelos)PT - 25 -

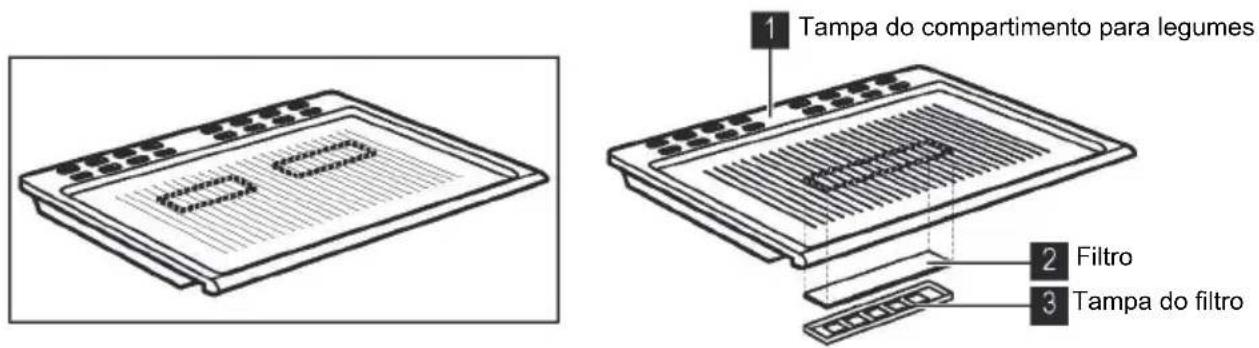

O compartimento encurvado absorve e decompõe o gás ethyleno (*) emitido pelas frutas

os vegetais frescos. Este filtro também elimina odores desagradáveis que possam

aparecer no interior do aparelho, e controla o excesso de agua libertada pelos vegetais,

mantendo desta forma um ambiente de alta humidade dentro do compartimento. Quando

a bandeja encurvada estiver suja, retire o filtro, pegando na tampa do filtro e limpe o

compartimento com agua.

! Não limpe o “Filtro de Controle de Humidade” com agua.

(*)NOTA; O gás Ethyleno, é produzido pelos vegetais e frutas, o qual acelera o

apodrecimento dos mesmos. Por exemplo, espinafres e brócolos ficam rapidamente

amarelos perante a presença abundante do gás ethyleno.

Mantendo os alimentos neste compartimento em

vez do congelador ou refrigerador, permite manter

a frescura e sabor por mais tempo dos alimentos,

pois a aparência de fresco mantém-se por mais

tempo. Quando a bandeja estiver suja, retire-a e

(A agua congela a uma temperatura de 0°C, mas

os alimentos que contenham sal ou açúcar

congelam a uma temperatura inferior)

Normalmente as pessoas utilizam este compartimento para peixe cru, molhos ligeiros,

Não coloque alimentos que pretenda congelar, ou bandejas para fazer gelo.

Tampa do compartimento para legumes

• È muito fácil retirar as gavetas, já que

estas possuem rodas.

• Puxe a gaveta o mais que consiga e puxe

a parte frontal para cima e para fora.

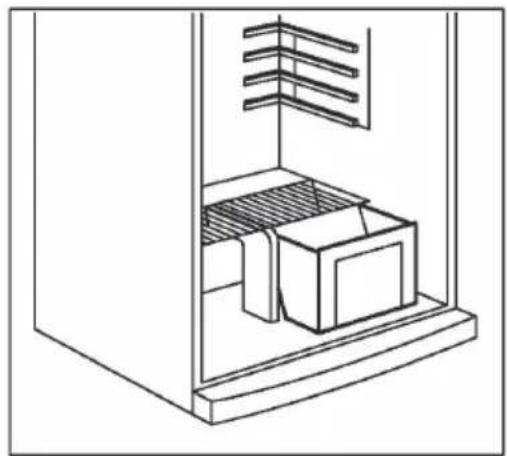

Segundo Passo: Retirar a Divisória Central

• Inclinar a divisória para a esquerda pela

• Retire a Divisória Central.

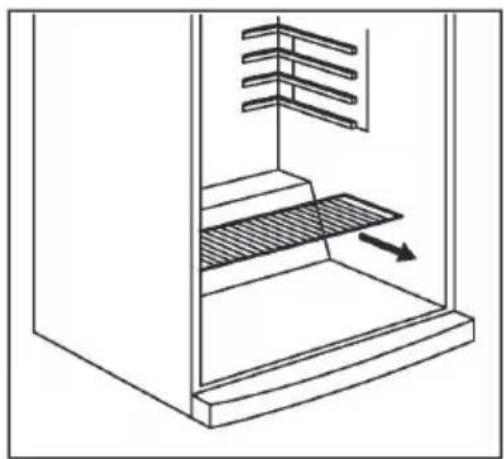

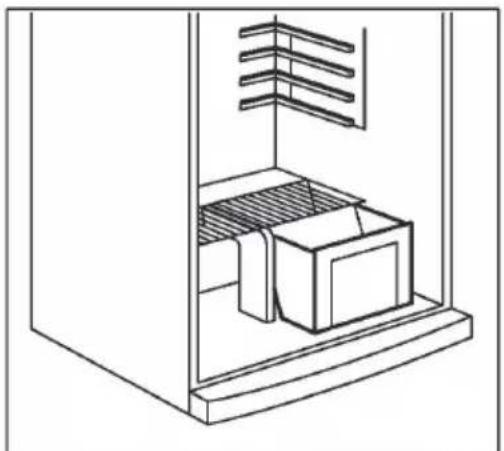

Terceiro Passo: Retirar a Protecção das

• Puxe a protecção das gavetas até que

esta entre nas ranhuras (do lado

esquerdo e do lado direito).

• Quando entrem nas ranhuras, puxe

para cima e retire a protecção das

COLOCAR AS GAVETAS PE SEGURANÇA Primeiro Passo: Coloque a Protecção das

• Puxe a protecção das gavetas colocando

as ranhuras no compartimento

• Então empurre para a frente a protecção

até ela entrar no sitio certo.

Segundo Passo: Colocar a Divisória

Central entre as gavetas.

• Coloque a Divisória Central nas

cavidades na parte inferior do

compartimento e na parte do fundo do

frigorífico, como mostra a figura.

• Definir o compartimento frigorífico para a barra gráfica 2-3 será suficiente em

• Para reduzir a humidade e consequente aumento de gelo, nunca coloque líquidos

em recipientes não fechados no frigorífico.

• Nunca coloque alimentos quentes no frigorífico. Deverá deixar os alimentos arrefecer

até à temperatura ambiente e deverão ser colocados de forma a permitir uma

adequada circulação de ar no compartimento do frigorífico.

• Organize a carne e o peixe amanhado (envolvidos em embalagens ou películas

aderentes) que usará dentro de 1-2 dias.

• Pode colocar as frutas e os legumes na gaveta de frutos e legumes, sem embalar.

ORGANIZAR OS ALIMENTOS NO ELECTRODOMÉSTICO NOTA: As batatas, cebolas e salsa não devem ser guardadas no frigorífico.

Compartimento do congelador

• Definir o compartimento do congelador para a barra gráfica 2-3 será suficiente em

• O uso do congelador é para armazenar alimentos congelados ou profundamente

congelados por períodos longos de tempo e para fazer cubos de gelo.

• Não coloque alimentos frescos ou quentes nas prateleiras da porta do congelador

para serem congelados. Use apenas para armazenar alimentos congelados.

• Não coloque alimentos frescos e quentes ao lado de alimentos congelados, pois

estes podem descongelar.

• Utilize a prateleira de congelação rápida para congelar a comida feita em casa (e os

alimentos que deseja congelar) mais rapidamente, devido à maior potência de

congelação do compartimento de congelação.

• Ao congelar alimentos frescos (ou seja; carne, peixe e carne picada), divida em

porções que utilizará de cada vez.

• Ao congelar alimentos frescos: a quantidade máxima 8em kg) de alimentos frescos

que podem ser congelados em 24 horas, é indicada no rótulo do electrodoméstico.

• Para o melhor desempenho alcançar a máxima capacidade de congelação, rode o

botão termóstato do congelador para a posição máxima, 24 horas antes de colocar

alimentos frescos no congelador.

• Após colocar alimentos frescos no congelador, 24 horas na posição máxima

geralmente é suficiente. Após 24 horas, não é necessário definir o botão termóstato

do congelador para a posição máxima.

• Atenção: para economizar energia, quando congelar pequenas quantidades de

alimentos, não é necessário definir o botão termóstato do congelador para a posição

• Para armazenar os alimentos congelados; siga sempre cuidadosamente as

instruções do fabricante descritas nas embalagens dos alimentos congelados e,

no caso de não ser dada qualquer informação, não deverá armazenar os alimentos

por um período superior a 3 meses após a data da compra do produto.PT - 29 -

Nota: A carne congelada deve ser cozinhada como a carne fresca, depois de ter sido

descongelada. Se a carne não for cozinhada depois de descongelada, nunca deverá

ser congelada novamente.

• Quando comprar alimentos congelados assegure-se que estes foram congelados

a uma temperatura satisfatória e que a embalagem está intacta.

• Os alimentos congelados deverão ser transportados em recipientes apropriados

para manter a sua qualidade e deverão ser colocados no congelador o mais rápido

• Se uma embalagem de alimento congelado mostrar sinais de humidade e

apresentar uma dilatação anormal, é provável que tenha sido armazenada a uma

temperatura inadequada e que o conteúdo esteja deteriorado.

• O tempo de armazenamento dos alimentos congelados depende da temperatura

ambiente, do ajuste do termóstato, da frequência de abertura da porta, do tipo de

alimento e do tempo necessário para transportar o produto desde a loja até sua

casa. Siga sempre as instruções impressas na embalagem e nunca exceda o

tempo máximo de armazenamento indicado.

O sabor de algumas especiarias encontradas nos pratos cozinhados (anis, basílico,

agrião, vinagre, pimentas diversas, gengibre, alho, cebola, mostarda, tomilho, manjerona,

pimenta preta, salsa, etc) altera-se e ganham um sabor estranho se armazenados por

um longo período. Por isso, devem ser adicionadas pequenas quantidades de

especiarias aos alimentos congelados ou então deve-se adicionar as especiarias

desejadas depois de terem sido descongelados.

O período de armazenamento dos alimentos depende do tipo de gordura utilizada. As

gorduras apropriadas são margarina, gordura de vitela, azeite de oliva e manteiga e

aquelas impróprias são o óleo de amendoim e a banha de porco. Os alimentos em

forma de líquidos devem ser congelados em recipientes plásticos e os outros alimentos

devem ser congelados em folhas ou sacos plásticos.PT - 30 -

PARTE- 4. LIMPEZA E MANUTENÇÃO

• Desligue da rede eléctrica antes de limpar.

• Não limpe o aparelho utilizando grande quantidade de

• O compartimento do refrigerador e congelador devem

ser limpos periodicamente, utilizando uma solução de

bicarbonato e água morna.

• Limpe os acessórios com sabão e água,

separadamente. Não os lave na máquina de lavar loiça..

• Não use pós, detergentes ou sabões abrasivos. Depois

de impar, passe por água limpa e seque

cuidadosamente. Depois de terminar a limpeza, ligue,

novamente, à rede eléctrica com as mãos secas.

• Deve limpar pelo menos uma vez por ano,

o condensador com a vassoura, a fim de

economizar energia e aumentar o

O CABO DE ALIMENTAÇÃO DEVE ESTAR DESLIGADO.

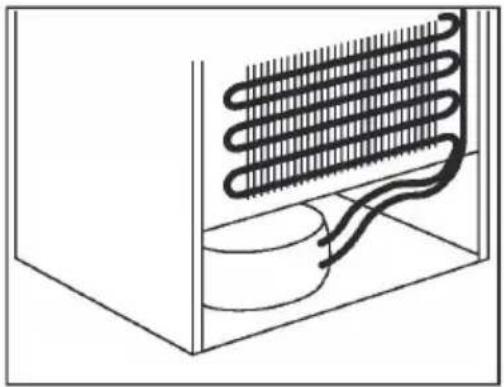

• A descongelação acontece automaticamente no

refrigerador durante operação; a água

descongelada é conduzida para a bandeja de

evaporação, e evapora-se automaticamente.PT - 31 -

TRANSPORTE E MUDANÇA DA POSIÇÃO DE INSTALAÇÃO Transporte e Mudança da Posição de Instalação

• A embalagem original e o polystyrene espumado (PS) pode-se guardar.

• Durante o transporte o aparelho, deve ser amarrado com uma faixa larga ou uma

corda forte. Devem ser seguidas as instruções mencionadas na embalagem

durante o transporte.

• Antes de transportar ou mudar a posição

anterior, devem ser retirados todos os

objectos moveis (por ex. separadores) ou

fixos com faixas para prevenir a vibração.

Mudança do Sentido das Portas

No caso de necessitar mudar o sentido das portas, consulte o Serviço de assistência

Mudança da lâmpada de iluminação interior

1. Desligue da corrente eléctrica,

2. Com uma chave de parafusos retire a protecção da lâmpada.

3. Mude a lâmpada por uma nova de não mais de 15W.

4. Coloque o protector e depois de esperar 5 minutos, tape a unidade.

CAIXA/COBERTURA DA LÂMPADA DO REFRIGERADOR COMPARTIMENTO DA LÂMPADA/

ANTES DE CONTACTAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA Se seu frigorífico não está a trabalhar adequadamente, pode ser um problema

secundário, então confira o seguinte, antes de chamar um electricista para economizar

O que fazer, se o frigorífico não funciona;

• Não há corrente eléctrica,

• O interruptor geral da casa não está desligado,

• O termóstato está na posição “0 »,

• A tomada não é suficiente. Para conferir isto, ligue noutro aparelho e comprove que

Isto é o que deve fazer se o aparelho não funciona correctamente;

• Não sobrecarregou o aparelho,

• As portas estão perfeitamente fechadas,

• Não há sujidade no condensador ,

• Há bastante espaço entre as paredes traseiras e laterais.

O gás refrigerante que circula no circuito de refrigerador pode fazer um ruído(um leve

borbulhar) até mesmo quando o compressor não está a funcionar. Não se preocupe,

isto é bastante normal. Se estes sons são diferentes, verifique que;

• o aparelho está bem nivelado,

• Nada está a tocar na parte traseira,

• Os objectos sobre o aparelho vibram.

Se o frigorífico não arrefecer o suficiente:

O frigorífico foi concebido para funcionar numa temperatura ambiente definida nos

padrões, de acordo com a classe climática estipulada no rótulo informativo. É

recomendado não utilizar o frigorífico fora dos limites estipulados em termos de eficiência

SN Entre 10 e 32PT - 33 -

Conselhos para poupar energia

1- Instalar o aparelho numa sala fresca e arejada, ao abrigo da luz solar directa e

de fontes de calor (radiador, forno... etc). Caso contrário, utilizar uma placa

2- Deixar arrefecer os alimentos e bebidas quentes fora do aparelho.

3- Para descongelar alimentos congelados, coloque-os no compartimento de

refrigeração. A baixa temperatura dos alimentos congelados ajudará a arrefecer

o compartimento de refrigeração durante a descongelação. Isto resulta numa

poupança de energia. Se os alimentos congelados são removidos, ocorre um

4- Quando colocar bebidas e líquidos, estes devem ser tapados. Caso contrário a

humidade aumenta no aparelho. Por consequência, o tempo de trabalho

aumenta. Cobrir bebidas e líquidos ajuda a prevenir cheiros e alterações no

5- Quando colocar alimentos e bebidas, não deixar a porta do frigorífico aberta

6- Manter todas as tampas incluídas no frigorífico fechadas.

(compartimento para legumes etc).

7- Manter as juntas da porta limpas e rebatíveis. Substitua as juntas se estiverem

8- Limpar periodicamente a parte traseira do dispositivo com um aspirador ou um

pincel para prevenir um aumento do consumo de energia.

• Se o aparelho não é usado durante um tempo longo (por exemplo durante as férias

de Verão, posicione o comando do termóstato na posição « 0 ». Descongele e

limpe o refrigerador e deixe a porta aberta para prevenir a formação de cheiros

• Para parar completamente o aparelho, desligue da ficha principal(para limpar e

quando deixa as portas abertas)

Informação de conformidade

• A classe tropical é definida para temperaturas ambientes ente 16°C e 43°C De

acordo com as normas TS EN 15502.

• O dispositivo foi concebido de acordo com as normas E N1 55 02 , IE C6 03 35 -1

/ IEC60335-2-24, 2004/108/EC.PT - 34 -

DESCRIÇÃO GERAL DO APARELHO

19) BANDEJA DO CONGELADOR Esta apresentação é apenas para informação sobre as partes do electrodoméstico.

As partes podem variar conforme o modelo.PT - 35 -

O seu produto foi concebido e produzido com materiais

e componentes de alta qualidade que podem ser

reciclados e reutilizados.

Este símbolo significa que o equipamento eléctrico e

electrónico no final da sua vida útil deverá ser

descartado separadamente do seu lixo doméstico.

Por favor, entregue este equipamento no seu ponto local de recolha/

Na União Europeia existem sistemas de recolha separados para

produtos eléctricos e electrónicos usados.

Por favor, ajude-nos a conservar o ambiente em que vivemos!FR - 36 -
