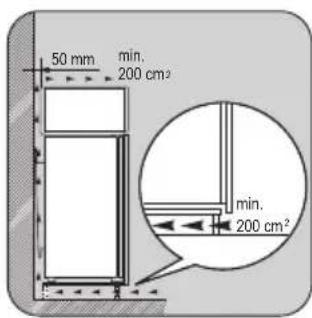

de ser suficiente. 50 mm min. 200 cm 2

lho, tal como indicado na

Información sobre seguridad _ _ _ _ _ _ _ _ _ _ _ _ 38

Primer uso _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 40

Uso diario _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 41

Consejos útiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 42

Mantenimiento y limpieza _ _ _ _ _ _ _ _ _ _ _ _ _ 43

Qué hacer si… _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 44

Datos técnicos _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 46

Instalación _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 46

Aspectos medioambientales _ _ _ _ _ _ _ _ _ _ _ _ 49

Salvo modificaciones

Información sobre seguridad

Por su seguridad y para garantizar el funcionamiento co-

rrecto del aparato, antes de instalarlo y utilizarlo por pri-

mera vez lea atentamente este manual del usuario, inclui-

dos los consejos y advertencias. Para evitar errores y ac-

cidentes, es importante que todas las personas que utili-

cen el aparato estén perfectamente al tanto de su funcio-

namiento y de las características de seguridad. Conserve

estas instrucciones y no olvide mantenerlas junto al apa-

rato en caso de su desplazamiento o venta para que quie-

nes lo utilicen a lo largo de su vida útil dispongan siem-

pre de la información adecuada sobre el uso y la seguri-

Por la seguridad de personas y bienes, siga las normas de

seguridad indicadas en estas instrucciones, ya que el fa-

bricante no se hace responsable de daños provocados por

Seguridad de niños y personas vulnerables

• Este electrodoméstico no está diseñado para que lo

usen personas (incluidos niños) con discapacidad físi-

ca, sensorial o mental, o con experiencia y conoci-

miento insuficientes, a menos que una persona res-

ponsable de su seguridad les supervise o instruya en

el uso del electrodoméstico.

No permita que los niños jueguen con el electrodo-

• Mantenga los materiales de embalaje alejados de los

niños. Existe riesgo de asfixia.

• Si va a desechar el aparato, extraiga el enchufe de la

toma, corte el cable de conexión (tan cerca del aparato

como pueda) y retire la puerta para impedir que los ni-

ños al jugar puedan sufrir descargas eléctricas o que-

dar atrapados en su interior.

• Si este aparato, que cuenta con juntas de puerta mag-

néticas, sustituirá a un aparato más antiguo con cierre

de muelle (pestillo) en la puerta, cerciórese de inutili-

zar el cierre de muelle antes de desechar el aparato an-

tiguo. Evitará así que se convierta en una trampa mor-

Instrucciones generales de seguridad

Precaución No obstruya los orificios de ventilación.

• El aparato está diseñado para conservar los alimentos

y bebidas de una vivienda normal, como se explica en

este folleto de instrucciones.

• No utilice dispositivos mecánicos ni medios artificiales

para acelerar el proceso de descongelación.

• No utilice otros aparatos eléctricos (como máquinas

para hacer helados) dentro de los aparatos de refrige-

ración, a menos que el fabricante haya autorizado su

utilización para estos fines.

• No dañe el circuito del refrigerante.

• El circuito del refrigerante del aparato contiene isobu-

tano (R600a). Se trata de un gas natural con un alto ni-

vel de compatibilidad medioambiental, aunque es in-

Durante el transporte y la instalación del aparato, cer-

ciórese de no provocar daños en el circuito de refrige-

Si el circuito de refrigeración se daña:

– mantenga el aparato alejado de las llamas y de cual-

quier fuente de encendido

– ventile bien la habitación en la que se encuentra el

• Cualquier intento de alterar las especificaciones o mo-

dificar este producto puede ser peligroso. Cualquier

daño en el cable de alimentación puede provocar un

cortocircuito, un incendio o una descarga eléctrica.

Advertencia Los componentes eléctricos (cable de

alimentación, enchufe, compresor) debe sustituirlos

un técnico autorizado o personal de reparaciones profe-

sional a fin de evitar riesgos.

381. No se debe prolongar el cable de alimentación.

2. Compruebe que la parte posterior del aparato no

aplaste ni dañe el enchufe. Un enchufe aplastado o

dañado puede recalentarse y provocar un incen-

3. Cerciórese de que tiene acceso al enchufe del apa-

4. No tire del cable de alimentación.

5. Si la toma de corriente está floja, no inserte el en-

chufe. Existe riesgo de descarga eléctrica o incen-

6. No debe utilizar el aparato sin la tapa de la bombi-

para la iluminación interior.

• Este aparato es pesado. Debe tener precauciones du-

rante su desplazamiento.

• No retire ni toque elementos del compartimento conge-

lador con las manos húmedas o mojadas, ya que po-

dría sufrir abrasión de la piel o quemaduras por conge-

• Evite la exposición prolongada del aparato a la luz so-

que se utilizan en este aparato son

especiales, y se han seleccionado exclusivamente para

uso en aparatos domésticos. No pueden utilizarse para

la iluminación de la vivienda.

• No coloque recipientes calientes sobre las piezas plás-

• No almacene gas ni líquido inflamable en el aparato, ya

que podrían estallar.

• No coloque alimentos directamente contra la salida de

aire de la pared posterior.

• Los alimentos que se descongelen no deben volver a

• Guarde los alimentos congelados, que se adquieren ya

envasados, siguiendo las instrucciones del fabricante.

• Se deben seguir estrictamente las recomendaciones

del fabricante del aparato sobre el almacenamiento.

Consulte las instrucciones correspondientes.

• No coloque bebidas carbonatadas o con gas en el con-

gelador, ya que se genera presión en el recipiente, que

podría estallar y dañar el aparato.

• Si se consumen polos helados retirados directamente

del aparato, se pueden sufrir quemaduras causadas por

• Antes de realizar tareas de mantenimiento, apague el

aparato y desconecte el enchufe de la toma de red.

• No limpie el aparato con objetos metálicos.

• No utilice objetos afilados para eliminar el hielo del

aparato. Utilice un raspador plástico.

• Inspeccione habitualmente el desagüe del agua des-

congelada del frigorífico. Si es necesario, limpie el de-

sagüe. Si el desagüe se bloquea, el agua se acumulará

en la base del aparato.

Importante Para realizar la conexión eléctrica, siga

atentamente las instrucciones de los párrafos

• Desembale el aparato y compruebe que no tiene daños.

No conecte el aparato si está dañado. Informe de los

posibles daños de inmediato a la tienda donde lo ad-

quirió. En ese caso, conserve el material de embalaje.

• Es recomendable esperar al menos dos horas antes de

conectar el aparato, para permitir que el aceite regrese

• El aparato debe contar con circulación de aire adecua-

da alrededor, ya que de lo contrario se produce reca-

lentamiento. Para conseguir una ventilación suficiente,

siga las instrucciones correspondientes a la instala-

• Siempre que sea posible, la parte posterior del produc-

to debe estar contra una pared, para evitar que se to-

quen las partes calientes (compresor, condensador) y

se produzcan quemaduras.

• El aparato no debe colocarse cerca de radiadores ni de

hornillas de cocina.

• Asegúrese de que es posible acceder al enchufe des-

pués de instalar el electrodoméstico.

16) Si está previsto el uso de la tapa de la bombilla.

17) Si está previsto el uso de bombilla.

18) Si el aparato no acumula escarcha (Frost Free).

39• Realice la conexión sólo con el suministro de agua po-

• Un electricista homologado deberá realizar las tareas

que se requieran para ejecutar el servicio o manteni-

miento de este electrodoméstico.

• Las reparaciones de este aparato debe realizarlas un

centro de servicio técnico autorizado y sólo se deben

utilizar recambios originales.

Protección del medio ambiente

Este aparato no contiene gases perjudiciales para la

capa de ozono, ni en el circuito de refrigerante ni en

los materiales aislantes. El aparato no se debe desechar

junto con los residuos urbanos. La espuma aislante con-

tiene gases inflamables: el aparato se debe desechar de

acuerdo con la normativa vigente, que puede solicitar a

las autoridades locales. No dañe la unidad de refrigera-

ción, en especial la parte trasera, cerca del intercambiador

de calor. Los materiales de este aparato marcados con el

Introduzca el enchufe en la toma.

Gire el regulador de temperatura hacia la derecha, a un

Para apagar el aparato, gire el regulador de temperatura

hasta la posición "O".

Regulación de la temperatura

La temperatura se regula automáticamente.

Para utilizar el aparato, proceda de la manera siguiente:

• Gire el regulador de temperatura hacia ajustes más ba-

jos para obtener el frío mínimo.

• Gire el regulador de temperatura hacia ajustes más al-

tos para obtener el frío máximo.

Lo más conveniente es ajustar la temperatura en

una posición intermedia.

Sin embargo, el ajuste exacto debe elegirse teniendo en

cuenta que la temperatura interior del aparato depende de:

• la temperatura ambiente

• la frecuencia con que se abre la puerta

• la cantidad de alimentos guardados

• la ubicación del aparato.

Importante Si la temperatura ambiente es elevada o el

aparato está totalmente lleno y se ha ajustado a las

temperaturas más bajas, puede mantenerse en marcha de

manera continua provocando la formación de escarcha en

la pared posterior. En tal caso, el mando debe colocarse a

temperatura más elevada para permitir la descongelación

automática y reducir así el consumo energético.

Limpieza de las partes internas

Antes del empleo limpiar todas las partes internas con

agua tibia y jabón neutro, a fin de eliminar el característi-

co olor de nuevo y secarlas luego cuidadosamente.

Importante No utilice detergentes ni polvos abrasivos, ya

que podrían dañar el acabado

19) Si está prevista una conexión de agua.

Congelación de alimentos frescos

El compartimento congelador está ideado para la congela-

ción de alimentos frescos y para la conservación a largo

plazo de alimentos congelados y ultracongelados.

Para congelar alimentos frescos no es necesario cambiar

el ajuste intermedio.

Sin embargo, para lograr una congelación más rápida, gi-

re el regulador de temperatura a un ajuste más alto para

obtener el frío máximo.

Importante En esa situación, la temperatura del

compartimento frigorífico puede descender por debajo de

0 °C. En ese caso, sitúe el regulador de temperatura en un

Coloque los alimentos que vaya a congelar en el compar-

Almacenamiento de alimentos congelados

Al poner en marcha el aparato por primera vez o después

de un periodo sin uso, déjelo en marcha al menos durante

2 horas con un ajuste alto antes de colocar los productos

en el compartimento.

Importante En caso de producirse una descongelación

accidental, por ejemplo, por un corte del suministro

eléctrico, si la interrupción ha sido más prolongada que el

valor indicado en la tabla de características técnicas bajo

"tiempo de elevación", los alimentos descongelados

deben consumirse cuanto antes o cocinarlos de inmediato

y volverlos a congelar (después de que se hayan

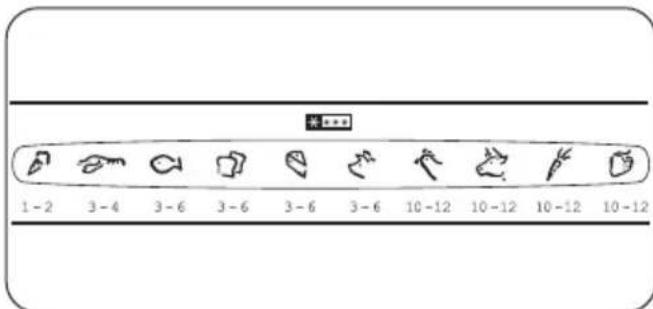

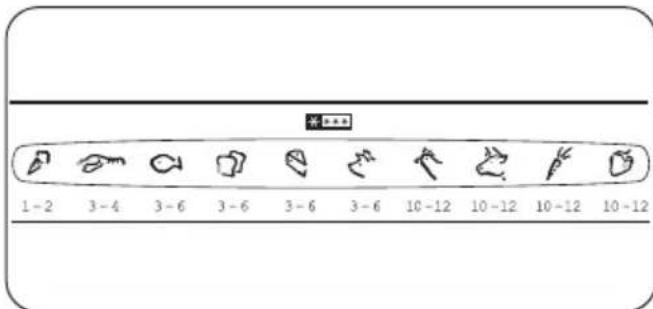

Calendario de alimentos congelados

Los símbolos muestran los distintos tipos de alimentos

Los números indican los tiempos de almacenamiento en

meses de cada tipo de alimento congelado. Que el valor

superior o inferior del tiempo de almacenamiento indica-

do sea válido dependerá de la calidad de los alimentos y

del tratamiento aplicado antes de la congelación.

Los alimentos ultracongelados o congelados, antes de

utilizarlos, se pueden descongelar en el compartimento

frigorífico o a temperatura ambiente, dependiendo del

tiempo de que se disponga.

Es posible incluso cocinar piezas pequeñas congeladas,

tomadas directamente del congelador; en tal caso, el tiem-

po de cocción será más prolongado.

Producción de cubitos de hielo

Este aparato cuenta con una o varias bandejas para la pro-

ducción de cubitos de hielo. Llene las bandejas con agua

y colóquelas en el compartimento congelador.

Importante No utilice instrumentos metálicos para retirar

las bandejas del congelador.

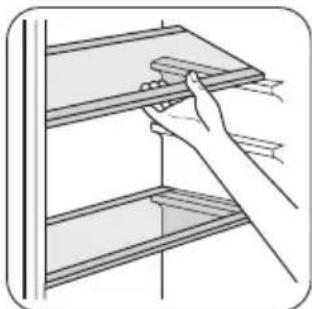

Las paredes del frigorífico

cuentan con una serie de

guías para colocar los es-

tantes del modo que se

Colocación de los estantes de la puerta

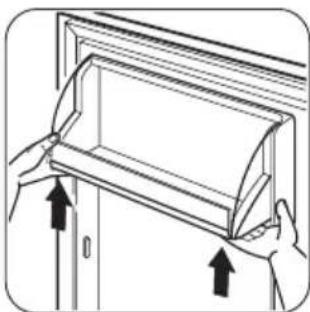

Para poder guardar ali-

mentos de distintos tama-

ños, los estantes de la

puerta se pueden colocar a

Eleve paulatinamente el

estante en la dirección de

las flechas hasta retirarlo

del soporte y colóquelo en

la posición que prefiera.

Consejos para ahorrar energía

• No abra la puerta con frecuencia ni la deje abierta más

tiempo del estrictamente necesario.

• Si la temperatura ambiente es elevada, la temperatura

del aparato se ha ajustado en los valores más altos y

está totalmente lleno, el compresor podría funcionar de

manera continua, provocando la formación de escarcha

o hielo en el evaporador. Si esto sucede, gire el regula-

dor de temperatura a valores inferiores para permitir la

descongelación automática y ahorrar en el consumo

Consejos para la refrigeración de alimentos frescos

Para obtener los mejores resultados:

• no guarde en el frigorífico alimentos calientes ni líqui-

• cubra o envuelva los alimentos, en especial si tienen

• coloque los alimentos de modo que el aire pueda cir-

cular libremente entre ellos.

Consejos para la refrigeración

Carne (de todo tipo): guárdela en bolsas de plástico y co-

lóquela en el estante de vidrio, sobre el cajón de las ver-

Por razones de seguridad, guárdela de ese modo durante

uno o dos días, como máximo.

Alimentos cocinados, platos fríos, etc..: los debe cubrir y

puede colocarlos en cualquiera de los estantes.

Frutas y verduras: se deben limpiar a conciencia y colocar

en los cajones especiales suministrados a tal efecto.

Mantequilla y queso: colóquelos en recipientes herméti-

cos especiales o envueltos en papel de aluminio o en bol-

sas de plástico, para excluir tanto aire como sea posible.

Botellas de leche: deben tener tapa y se colocarán en el

estante para botellas de la puerta.

Los plátanos, las patatas, las cebollas y los ajos, si no es-

tán empaquetados, no deben guardarse en el frigorífico.

Consejos sobre la congelación

Estos consejos son importantes para poder aprovechar al

máximo el proceso de congelación:

• la cantidad máxima de alimentos que puede congelarse

en 24 horas se muestra en la placa de datos técnicos;

• el proceso de congelación requiere 24 horas. Durante

ese periodo no deben añadirse otros alimentos para

• congele sólo productos alimenticios de máxima cali-

dad, frescos y perfectamente limpios;

• prepare los alimentos en porciones pequeñas para que

se congelen de manera rápida y total, así como para

poder descongelar posteriormente sólo las cantidades

• envuelva los alimentos en papel de aluminio o polieti-

leno y compruebe que los envoltorios quedan herméti-

• no permita que alimentos frescos y sin congelar entren

en contacto con alimentos ya congelados, para evitar el

aumento de temperatura de los segundos;

• los alimentos magros se congelan mejor que los gra-

sos; la sal reduce el tiempo de almacenamiento de los

• el hielo, si se consume inmediatamente después de re-

tirarlo del compartimento congelador, puede provocar

quemaduras por congelación en la piel;

• es recomendable etiquetar cada paquete con la fecha

de congelación para controlar el tiempo que permane-

Consejos para el almacenamiento de alimentos

Para obtener el máximo rendimiento de este aparato, de-

• Comprobar que el comerciante ha mantenido los pro-

ductos congelados correctamente almacenados.

• Pocurar que los alimentos congelados pasen de la

tienda al congelador en el menor tiempo posible.

• Eitar la apertura frecuente de la puerta o dejarla abierta

más del tiempo estrictamente necesario.

• Una vez descongelados, los alimentos se deterioran

con rapidez y no pueden congelarse otra vez.

• No supere el tiempo de almacenamiento indicado por

el fabricante de los alimentos.

42Mantenimiento y limpieza

Precaución Antes de realizar tareas de

mantenimiento, desenchufe el aparato.

Este equipo contiene hidrocarburos en la unidad de

refrigeración; por tanto, el mantenimiento y la recar-

ga deben estar a cargo exclusivamente de técnicos autori-

El equipo debe limpiarse de manera habitual:

• Limpie el interior y los accesorios con agua templada y

• Revise y limpie periódicamente las juntas de la puerta

para mantenerlas limpias y sin restos.

• Aclare y seque a fondo.

Importante No mueva, dañe ni tire de los conductos o

cables del interior del armario.

No utilice detergentes, polvos abrasivos, productos de

limpieza perfumados ni cera para limpiar el interior, ya

que dañarán la superficie y dejarán un fuerte olor.

Limpie el condensador (rejilla negra) y el compresor de la

parte posterior del aparato con un cepillo o un aspirador.

Esa operación mejorará el rendimiento del aparato y redu-

cirá el consumo eléctrico.

Importante Tenga cuidado para no dañar el sistema de

Muchas marcas de limpiadores de superficies de cocina

contienen químicos que pueden atacar o dañar los plásti-

cos del aparato. Por tal razón, se recomienda que el exte-

rior del aparato se limpie sólo con agua templada a la que

se añadirá un poco de líquido lavavajillas.

Después de la limpieza, vuelva a conectar el aparato a la

Descongelación del frigorífico

La escarcha se elimina automáticamente del evaporador

del frigorífico cada vez que se detiene el compresor, du-

rante el funcionamiento normal. El agua de la descongela-

ción se descarga hacia un recipiente especial situado en

la parte posterior del aparato, sobre el motor compresor,

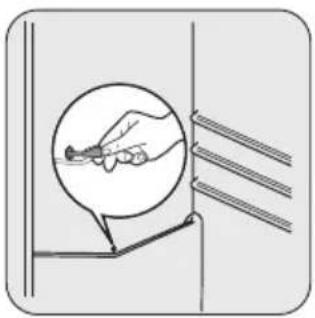

Es importante limpiar periódicamente el orificio de salida

del agua de descongelación situado en la mitad del canal

del compartimento frigorífico para evitar que el agua des-

borde y caiga sobre los alimentos del interior. Utilice el

limpiador especial suministrado, que hallará ya colocado

en el orificio de desagüe.

Descongelación del congelador

Siempre se forma un poco de escarcha en los es-

tantes del congelador y en torno al compartimento

Importante Descongele el congelador sólo cuando la capa

de escarcha alcance un grosor de unos 3 a 5 mm.

Para eliminar la escarcha, siga estos pasos:

1. Apague el aparato.

2. Retire los alimentos congelados, envuélvalos en va-

rias hojas de papel periódico y colóquelos en un sitio

3. Deje la puerta abierta.

4. Cuando finalice la descongelación, seque bien el in-

terior y vuelva a colocar el tapón.

5. Encienda el aparato.

6. Ajuste el regulador de temperatura para obtener el

máximo frío y haga funcionar el aparato durante dos

o tres horas con dicho ajuste.

7. Vuelva a introducir los alimentos que retiró previa-

Importante No utilice herramientas metálicas afiladas para

raspar la escarcha del evaporador, ya que podría dañarlo.

No utilice dispositivos mecánicos ni medios artificiales

para acelerar el proceso de derretimiento del hielo,

excepto los recomendados por el fabricante. La elevación

de la temperatura de los paquetes de alimentos

congelados, durante la descongelación, puede acortar la

duración de su almacenamiento.

Periodos sin funcionamiento

Si el aparato no se utiliza durante un tiempo prolongado,

tome las siguientes precauciones:

43• desconecte el aparato de la red eléctrica;

• extraiga todos los alimentos;

y limpie el aparato y todos los acceso-

• deje la puerta(s) entreabierta para prevenir olores desa-

Si va a mantener el armario en marcha, solicite a alguien

que lo inspeccione de vez en cuando para evitar que los

alimentos se echen a perder en caso de un corte de ener-

Advertencia Antes de realizar cualquier reparación,

desconecte el enchufe del aparato de la toma de red.

Sólo un electricista o un técnico profesional debe llevar a

cabo cualquier reparación que no figure en este manual.

Importante Se producen ruidos durante el funcionamiento

normal (compresor, circulación del refrigerante).

Problema Causa probable Solución

El aparato no funciona. La bom-

El aparato está apagado. Encienda el aparato.

El aparato no está correctamente en-

chufado a la toma de corriente.

Enchufe el aparato correctamente a la

El aparato no recibe corriente. No hay

tensión en la toma de corriente.

Enchufe otro aparato eléctrico a la toma

Llame a un electricista cualificado.

La bombilla no funciona. La bombilla está en espera. Cierre y abra la puerta.

La bombilla está defectuosa. Consulte "Cambio de la bombilla".

El compresor funciona continua-

Seleccione una temperatura más alta.

La puerta no está bien cerrada. Consulte "Cierre de la puerta".

La puerta se ha abierto con excesiva

No mantenga abierta la puerta más

tiempo del necesario.

La temperatura de los productos es

Deje que la temperatura de los alimen-

tos descienda a la temperatura ambiente

antes de guardarlos.

La temperatura ambiente es demasia-

Reduzca la temperatura ambiente.

El agua fluye por la placa poste-

rior del frigorífico.

Durante el proceso de descongelación

automática, el hielo se descongela en

El agua fluye al interior del frigo-

La salida de agua está obstruida. Limpie la salida de agua.

Los productos impiden que el agua

fluya al colector de agua.

Asegúrese de que los alimentos no en-

tran en contacto con la placa posterior.

20) Si está previsto.

44Problema Causa probable Solución

El agua fluye hacia el suelo. El agua de la descongelación no fluye

hacia la bandeja de evaporación situa-

da sobre el compresor.

Fije la salida de agua de descongelación

a la bandeja de evaporación.

La temperatura del aparato es de-

El regulador de temperatura no se ha

ajustado correctamente.

Seleccione una temperatura más alta.

La temperatura del aparato es de-

El regulador de temperatura no se ha

ajustado correctamente.

Seleccione una temperatura más baja.

La puerta no está bien cerrada. Consulte "Cierre de la puerta".

La temperatura de los productos es

Deje que la temperatura de los alimen-

tos descienda a la temperatura ambiente

antes de guardarlos.

Se han guardado muchos productos al

Guarde menos productos al mismo

No hay circulación de aire frío en el

Compruebe que el aire frío circula libre-

mente en el aparato.

Cambio de la bombilla

Precaución Desenchufe el aparato de la toma de

sulte la ilustración).

específicamente diseñada para electrodomésticos (la

potencia máxima se indica en la tapa de la bombilla).

4. Instale la tapa de la bombilla.

5. Apriete el tornillo de la tapa de la bombilla.

6. Enchufe el aparato a la toma de corriente.

7. Abra la puerta. Compruebe que la bombilla se en-

1. Limpie las juntas de la puerta.

2. Si es necesario, ajuste la puerta. Consulte "Instala-

3. Si es necesario, cambie las juntas de puerta defectuo-

sas. Contacte al Centro de servicio técnico.

Medidas de la cavidad

Tiempo de estabilización 20 h

Voltaje 230-240 V Frecuencia 50 Hz

La información técnica se encuentra en la placa de carac-

terísticas, situada en el lado interior izquierdo del aparato,

y en la etiqueta de consumo energético.

Precaución Lea atentamente la "Información sobre

seguridad" para garantizar su propia seguridad y el

correcto funcionamiento del electrodoméstico antes de

instalar el electrodoméstico.

Instale el aparato en un punto en el que la temperatura

ambiente se corresponda con la clase climática indicada

en la placa de datos técnicos del aparato:

SN +10°C a + 32°C N +16°C a + 32°C ST +16°C a + 38°C T +16°C a + 43°C Conexión eléctrica

Antes de conectar el aparato, compruebe que el voltaje y

la frecuencia que aparecen en la placa de datos técnicos

se corresponden con el suministro de la vivienda.

El aparato debe tener conexión a tierra. El enchufe del ca-

ble de alimentación se suministra con un contacto para tal

fin. Si la toma de red de la vivienda carece de conexión a

tierra, conecte el aparato a una toma de tierra conforme

con la normativa, después de consultar a un electricista

El fabricante rechaza toda responsabilidad si no se toman

las precauciones antes indicadas.

Este aparato es conforme con las directivas de la CEE.

Cambio del sentido de apertura de las puertas

La puerta del aparato se abre hacia la derecha. Si desea

abrir la puerta hacia la izquierda, siga estas instrucciones

antes de instalar el aparato:

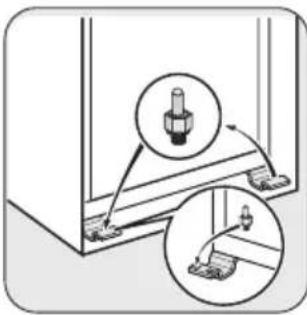

46• Afloje y extraiga el sepa-

• Retire el pasador supe-

rior y la puerta superior.

• Afloje la bisagra inter-

• Retire la puerta inferior.

• Afloje el pasador infe-

• Instale el pasador infe-

• Instale la puerta inferior.

• Apriete el espaciador y

el pasador superior.

Requisitos de ventilación

El aire debe poder circular

libremente por la parte

posterior del aparato.

Instalación del aparato

Precaución Compruebe que el cable de

alimentación puede moverse con facilidad.

Ejecute los pasos siguientes:

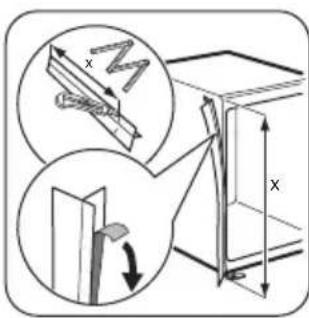

Si es necesario, corte la

cinta selladora adhesiva y

péguela al aparato como se

muestra en la figura.

Instale el aparato en el hue-

Empuje el aparato en el

sentido de las flechas (1)

hasta que la cubierta de se-

paración superior haga to-

pe contra el mueble de co-

Empuje el aparato en el

sentido de las flechas (2)

contra el mueble en el lado

opuesto de la bisagra.

Ajuste el aparato en el hue-

Asegúrese de que haya una

distancia de 44 mm entre el

aparato y el borde delantero

La tapa de la bisagra infe-

rior (incluida en la bolsa de

accesorios) garantiza la co-

rrecta separación entre el

aparato y el mueble.

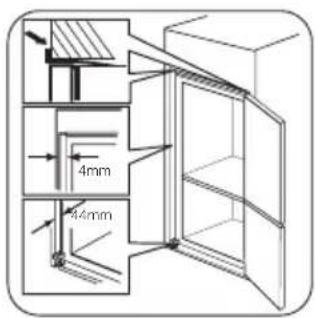

Asegúrese de que quede un

espacio de 4 mm entre el

aparato y el mueble.

Abra la puerta. Coloque la

tapa de la bisagra inferior

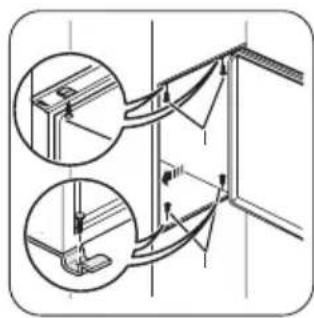

I I Fije el aparato al hueco con

Retire la parte correcta de la

tapa de la bisagra (E). No

olvide extraer la pieza DX,

en el caso de la bisagra de-

recha, y la pieza SX en el

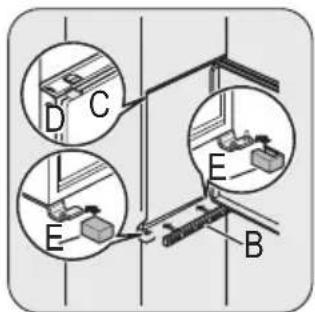

B E E C D Fije las tapas (C, D) a las

lengüetas y a los orificios

Instale la rejilla de ventila-

Fije las tapas (E) a la bisa-

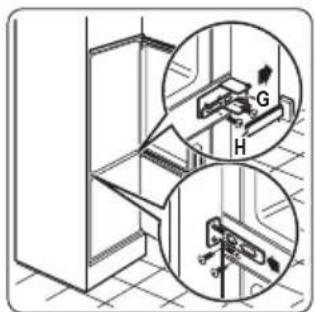

G H Conecte el aparato lateral-

mente con la puerta del

1. Afloje los tornillos de

la pieza (G) y desplace

la pieza (G) hasta la

2. Vuelva a apretar los

tornillos de la pieza

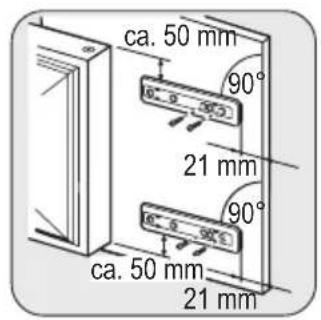

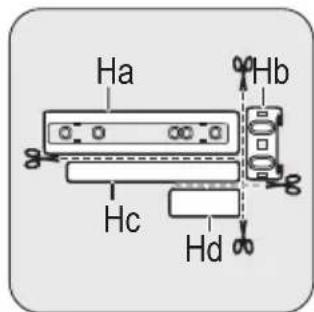

48ca. 50 mmca. 50 mm21 mm 90° 21 mm 90° Instale la pieza (Ha) en ellado interno del mueble decocina. Ha

Hc Empuje la pieza (Hc) contrala pieza (Ha). Ha

8 mm Abra la puerta del aparato yla del mueble de cocina enun ángulo de 90°.Introduzca el cuadrado pe-queño (Hb) en la guía (Ha).Coloque juntas las puertasdel aparato y del mueble decocina y marque los orifi-cios. Ha

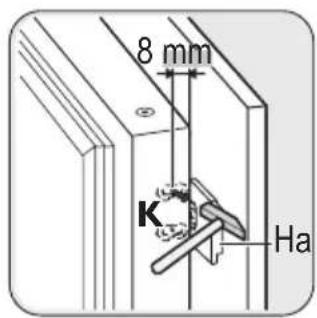

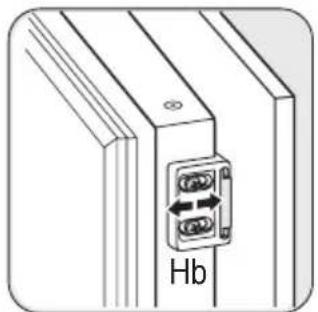

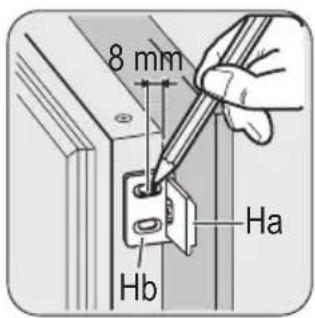

8 mm Quite los soportes y pongauna marca a una distanciade 8 mm desde el bordeexterior de la puerta en laque se debe colocar el cla-vo (K). Hb Vuelva a colocar el cuadra-do pequeño en la guía y fí-jelo con los tornillos sumi-nistrados.Alinee las puertas del mue-ble de cocina y del aparatomediante el ajuste de lapieza Hb. Hb

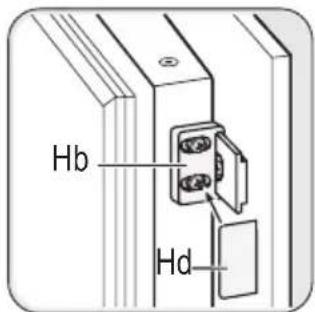

Hd Presione la pieza (Hd) con-tra la pieza (Hb).

Finalmente, compruebe que:• Todos los tornillos están apretados.• La cinta selladora magnética está firmemente sujeta alarmario.Importante Si la temperatura ambiente es baja (porejemplo, en invierno), el tamańo de la junta disminuye. Eltamańo de la junta aumenta cuando sube la temperaturaambiente. Aspectos medioambientales El símbolo que aparece en el aparato o en suembalaje, indica que este producto no se puede tratarcomo un residuo normal del hogar. Se deberá entregar,sin coste para el poseedor, bien al distribuidor, en el actode la compra de un nuevo producto similar al que sedeshecha, bien a un punto municipal de recolecciónselectiva de equipos eléctricos y electrónicos para sureciclaje. Al asegurarse de que este producto se desechacorrectamente, usted ayudará a evitar posiblesconsecuencias negativas para el medio ambiente y lasalud pública, lo cual podría ocurrir si este producto no

49se gestionara de forma adecuada. Para obtener

información más detallada sobre el reciclaje de este

producto, póngase en contacto con el Ayuntamiento de su

Municipio, ó con la tienda donde lo compró.

5051www.zanussi.com/shop
