MANUAL DE USUARIO ZR G316 IW ZANUSSI

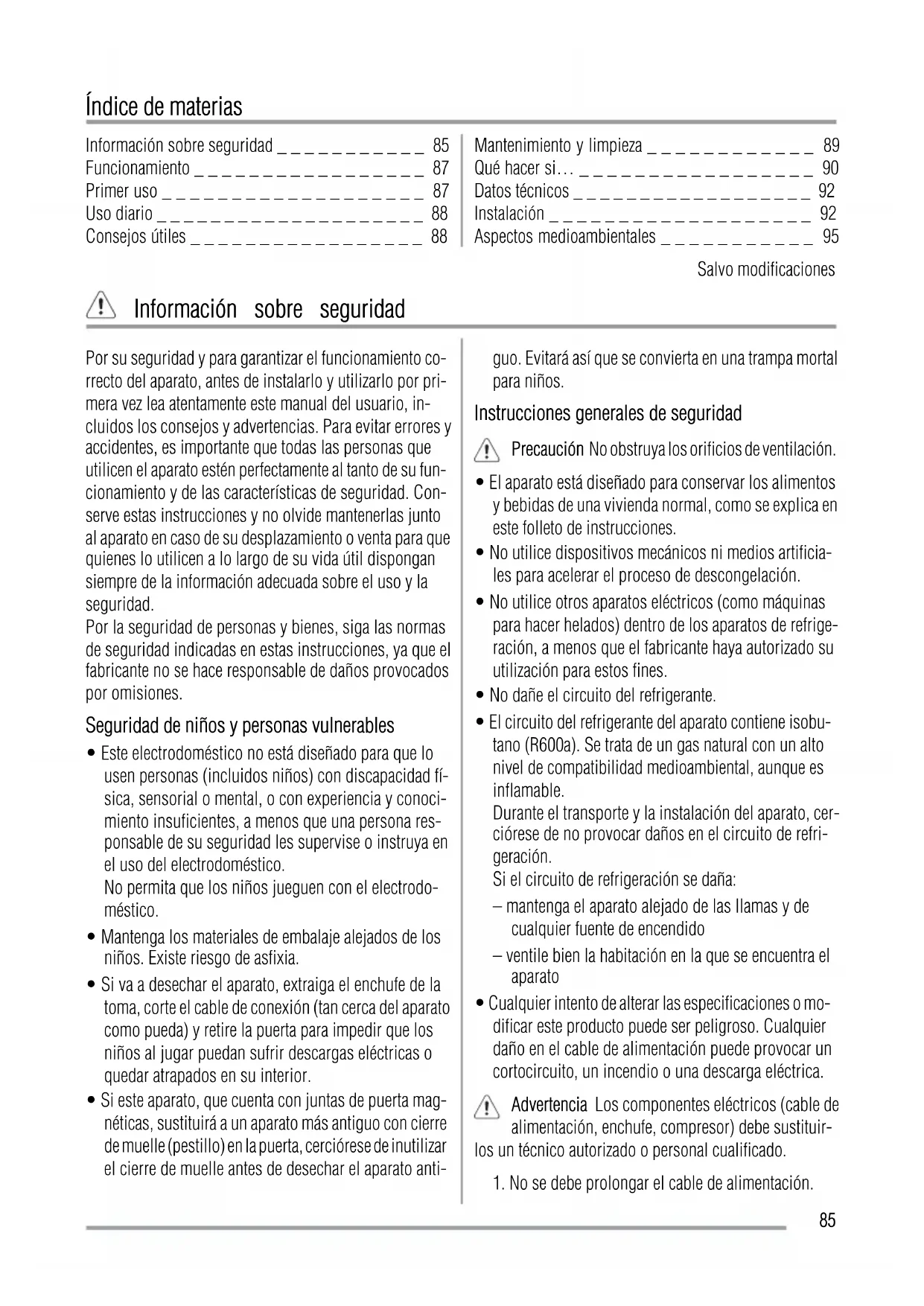

Información sobre seguridad	85
Funcionamiento	87
Primer uso	87
Uso diario	88
Consejos útiles	88

Mantenimiento y limpieza	89
Qué hacer si...	90
Datos técnicos	92
Instalación	92
Aspectos medioambientales	95

Salvo modificaciones

Información sobre seguridad

Por su seguridad y para garantizar el funcionamiento correcto del aparato, antes de instalarlo y utilizarlo por primera vez lea atentamente este manual del usuario, incluidos los consejos y advertencias. Para evitar errores y accidentes, es importante que todas las personas que utilicen el aparato estén perfectamente al tanto de su funcionamiento y de las características de seguridad. Conserve estas instrucciones y no olvide mantenerlas junto al aparato en caso de su desplazamiento o venta para que quienes lo utilicen a lo largo de su vida útil dispongan siempre de la información adecuada sobre el uso y la seguridad.

Por la seguridad de personas y bienes, siga las normas de seguridad indicadas en estas instrucciones, ya que el fabricante no se hace responsable de daños provocados por omisiones.

Seguridad de niños y personas vulnerables

- Este electrodoméstico no está diseñado para que lo usen personas (incluidos niños) con discapacidad física, sensorial o mental, o con experiencia y conocimiento insuficientes, a menos que una persona responsable de su seguridad les supervise o instruya en el uso del electrodoméstico. No permita que los niños jueguen con el electrodoméstico.

• Mantenga los materiales de embalaje alejados de los niños. Existe riesgo de asfixia.
• Si va a desechar el aparato, extraiga el enchufe de la toma, corte el cable de conexión (tan cerca del aparato como pueda) y retire la puerta para impedir que los niños al jugar puedan sufrir descargas eléctricas o quedar atrapados en su interior.
• Si este aparato, que cuenta con juntas de puerta magnéticas, sustituirá a un aparato más antiguo con cierre de muelle (pestillo) en la puerta, cerciórese de inutilizar el cierre de muelle antes de desechar el aparato anti-

guo. Evitará así que se convierta en una trampa mortal para niños.

Instrucciones generales de seguridad

Precaución No obstruya los orificios de ventilación.

• El aparato está diseñado para conservar los alimentos y bebidas de una vivienda normal, como se explica en este folleto de instrucciones.
• No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación.
• No utilice otros aparatos eléctricos (como máquinas para hacer helados) dentro de los aparatos de refrigeración, a menos que el fabricante haya autorizado su utilización para estos fines.
• No dañe el circuito del refrigerante.
• El circuito del refrigerante del aparato contiene isobutano (R600a). Se trata de un gas natural con un alto nivel de compatibilidad medioambiental, aunque es inflamable.
  Durante el transporte y la instalación del aparato, cerciórese de no provocar daños en el circuito de refrigeración.
  Si el circuito de refrigeración se daña:
• mantenga el aparato alejado de las llamas y de cualquier fuente de encendido
• ventile bien la habitación en la que se encuentra el aparato
• Cualquier intento de alterar las especificaciones o modificar este producto puede ser peligroso. Cualquier daño en el cable de alimentación puede provocar un cortocircuito, un incendio o una descarga eléctrica.

Advertencia Los componentes eléctricos (cable de alimentación, enchufe, compresor) debe sustituirlos un técnico autorizado o personal cualificado.

1. No se debe prolongar el cable de alimentación.

2. Compruebe que la parte posterior del aparato no aplaste ni dañe el enchufe. Un enchufe aplastado o dañado puede recalentarse y provocar un incendio.

3. Cerciórese de que tiene acceso al enchufe del aparato.
4. No tire del cable de alimentación.
5. Si la toma de corriente está floja, no inserte el enchufe. Existe riesgo de descarga eléctrica o incendio.

6. No debe utilizar el aparato sin la tapa de la bombilla. ^22) para la iluminación interior.

7. Este aparato es pesado. Debe tener precauciones durante su desplazamiento.

8. No retire ni toque elementos del compartimento congelador con las manos húmedas o mojadas, ya que podría sufrir abrasión de la piel o quemaduras por congelación.
9. Evite la exposición prolongada del aparato a la luz solar directa.
10. Las bombillas ^23) que se utilizan en este aparato son especiales, y se han seleccionado exclusivamente para uso en aparatos domésticos. No pueden utilizarse para la iluminación de la vivienda.

Uso diario

• No coloque recipientes calientes sobre las piezas de plástico del aparato.
• No almacene gas ni líquido inflamable en el aparato, ya que podrían estallar.
• Se deben seguir estrictamente las recomendaciones sobre almacenamiento del fabricante del aparato. Consulte las instrucciones correspondientes.
• No coloque bebidas carbonatadas o con gas en el compartimento para hacer cubitos, ya que se genera presión en el recipiente, que podría estallar y dañar el aparato
• Si se consumen polos helados retirados directamente del aparato, se pueden sufrir quemaduras causadas por el hielo.

Mantenimiento y limpieza

• Antes de realizar cualquier tarea de mantenimiento, apague el aparato y desenchúfelo de la toma de corriente.
• No limpie el aparato con objetos metálicos.
• No utilice objetos punzantes para eliminar el hielo del aparato. Utilice un rascador de plástico.
• No utilice secadores de pelo ni otros aparatos de calefacción para acelerar la descongelación. El calor excesivo puede dañar el interior de plástico; además, la humedad podría penetrar en el sistema eléctrico y hacer que se active.

Instalación

Importante Para realizar la conexión eléctrica, siga atentamente las instrucciones de los párrafos correspondientes.

• Desembale el aparato y compruebe que no tiene daños. No conecte el aparato si está dañado. Informe de los posibles daños de inmediato a la tienda donde lo adquirió. En ese caso, conserve el material de embalaje.
• Es recomendable esperar al menos dos horas antes de conectar el aparato, para permitir que el aceite regrese al compresor.
• El aparato debe contar con circulación de aire adecuada alrededor, ya que de lo contrario se produce recalentamiento. Para conseguir una ventilación suficiente, siga las instrucciones correspondientes a la instalación.
• Siempre que sea posible, la parte posterior del producto debe estar contra una pared, para evitar que se toquen las partes calientes (compresor, condensador) y se produzcan quemaduras.
• El aparato no debe colocarse cerca de radiadores ni de hornillas de cocina.
• Asegúrese de que es posible acceder al enchufe después de instalar el electrodoméstico.
• Realice la conexión sólo con el suministro de agua potable. ^24)

Servicio técnico

- Un electricista homologado deberá realizar las tareas que se requieran para ejecutar el servicio o mantenimiento de este electrodoméstico.

- Las reparaciones de este aparato debe realizarlas un centro de servicio técnico autorizado y sólo se deben utilizar recambios originales.

Protección del medio ambiente

Este aparato no contiene gases perjudiciales para la capa de ozono, ni en el circuito de refrigerante ni s materiales aislantes. El aparato no se debe dese-

Funcionamiento

Encendido

Introduzca el enchufe en la toma.

Gire el regulador de temperatura hacia la derecha, a un ajuste intermedio.

Apagado

Para apagar el aparato, gire el regulador de temperatura hasta la posición "O".

Regulación de la temperatura

La temperatura se regula automáticamente.

Para utilizar el aparato, proceda como se indica:

• Gire el regulador de temperatura hacia ajustes más bajos para obtener el frío mínimo.
• Gire el regulador de temperatura hacia ajustes más altos para obtener el frío máximo.

En el compartimento para la fabricación de hielo puede alcanzarse una temperatura de -2^ o menos

si se ajusta el regulador de temperatura de acuerdo con la tabla siguiente:

Temperatura ambiente Ajuste del regulador de temperatura

Primer uso

Limpieza de las partes internas

Antes del empleo limpiar todas las partes internas con agua tibia y jabón neutro, a fin de eliminar el característico olor de nuevo y secarlas luego cuidadosamente.

char junto con los residuos urbanos. La espuma aislante contiene gases inflamables: el aparato se debe desechar de acuerdo con la normativa vigente, que puede solicitar a las autoridades locales. No dañe la unidad de refrigeración, en especial la parte trasera, cerca del intercambiador de calor. Los materiales de este aparato marcados con el símbolo son reciclables.

+10 ... +16°C "1-2"

+16 ... +25°C "2-3"

+25... +32°C "3-4"

+32... +38°C "3-4"

Sin embargo, el ajuste exacto debe elegirse teniendo en cuenta que la temperatura interior del aparato depende de:

• la temperatura ambiente
• la frecuencia con que se abre la puerta
• la cantidad de alimentos guardados
• la ubicación del aparato.

Importante Si la temperatura ambiente es elevada o el aparato está totalmente lleno y se ha ajustado a las temperaturas más bajas, puede mantenerse en marcha de manera continua provocando la formación de escarcha en la pared posterior. En tal caso, el mando debe colocarse a temperatura más elevada para permitir la descongelación automática y reducir así el consumo energético

Importante No utilice detergentes ni polvos abrasivos, ya que podrían dañar el acabado

Uso diario

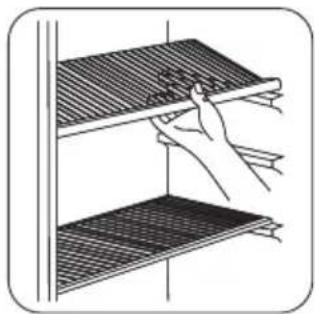

Estantes móviles

Las paredes del frigorífico cuentan con guías para colocar los estantes del modo que se prefiera.

Importante No varie el es- tante de vidrio de encima del cajón de verduras para asegurar la circulación correcta del aire.

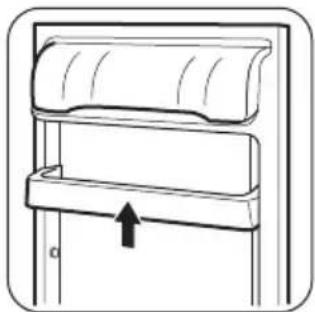

Colocación de los estantes de la puerta

Para poder guardar alimentos de distintos tamaños, los estantes de la puerta se pueden colocar a diferentes alturas.

Eleve paulatinamente el estante en la dirección de las flechas hasta retirarlo del soporte y colóquelo en la posición que prefiera.

Uso del compartimento para hacer hielo

Este electrodoméstico va provisto de un compartimento para hacer hielo.

En el compartimento para hielo puede alcanzarse una temperatura de -2 °C o inferior según el ajuste del termostato.

Este compartimento sirve para hacer y almacenar cubitos de hielo. (Puede adquirir la cubitera en una tienda especializada.)

Importante No utilice instrumentos metálicos para retirar la cubitera del congelador

Consejos útiles

Sonidos de funcionamiento normal

• Es posible que oiga un gorgoteo o burbujeo cuando el refrigerante circula a través del circuito de refrigeración o tuberías. Esto es correcto.
• Cuando el compresor está en marcha, el refrigerante es bombeado a través de todo el circuito y el compresor emite un zumbido o un sonido intermitente. Esto es correcto.
• La dilatación térmica puede provocar un repentino crujido. Es un fenómeno físico natural que no representa riesgo alguno. Esto es correcto.

- Cuando el compresor se activa o desactiva, el regulador de temperatura emite un chasquido débil. Esto es correcto.

Consejos para ahorrar energía

• No abra la puerta con frecuencia ni la deje abierta más tiempo del estrictamente necesario.
• Si la temperatura ambiente es elevada, la temperatura del aparato se ha ajustado en los valores más altos y está totalmente lleno, el compresor podría funcionar de manera continua, provocando la formación de escarcha o hielo en el evaporador. Si esto sucede, gire

el regulador de temperatura a valores inferiores para permitir la descongelación automática y ahorrar en el consumo eléctrico.

Consejos para la refrigeración de alimentos frescos

Para obtener los mejores resultados:

• no guarde en el frigorífico alimentos calientes ni líquidos en evaporación;
• cubra o envuelva los alimentos, en especial si tienen sabores fuertes;
• coloque los alimentos de modo que el aire pueda circular libremente entre ellos.

Consejos para la refrigeración

Consejos útiles:

Carne (de todo tipo): guárdela en bolsas de plástico y colóquela en el estante de vidrio, sobre el cajón de las verduras.

Por razones de seguridad, guárdela de ese modo durante uno o dos días, como máximo.

Mantenimiento y limpieza

Precaución Antes de realizar tareas de mantenimiento, desenchufe el aparato.

Este equipo contiene hidrocarburos en la unidad de refrigeración; por tanto, el mantenimiento y la re- en deben estar a cargo exclusivamente de técnicosizados.

Limpieza periódica

El equipo debe limpiarse de manera habitual:

• limpie el interior y los accesorios con agua templada y un jabón neutro.
• revise y limpie periódicamente las juntas de la puerta para mantenerlas limpias y sin restos;
• Aclare y seque a fondo.

Importante No mueva, dañe ni tire de los conductos o cables del interior del armario.

No utilice detergentes, polvos abrasivos, productos de limpieza perfumados ni cera para limpiar el interior, ya que dañarán la superficie y dejarán un fuerte olor.

Limpie el condensador (rejilla negra) y el compresor de la parte posterior del aparato con un cepillo o un aspirador. Esa operación mejorará el rendimiento del aparato y reducirá el consumo eléctrico.

Alimentos cocinados, platos fríos, etc.: los debe cubrir y puede colocarlos en cualquiera de los estantes.

Frutas y verduras: se deben limpiar a conciencia y colocar en los cajones especiales suministrados a tal efecto.

Mantequilla y queso: colóquelos en recipientes herméticos especiales o envueltos en papel de aluminio o en bolsas de plástico, para excluir tanto aire como sea posible.

Botellas de leche: deben tener tapa y se colocarán en el estante para botellas de la puerta.

Los plátanos, las patatas, las cebollas y los ajos, si no están empaquetados, no deben guardarse en el frigorífico.

Consejos para el compartimento para hacer hielo

• el hielo que se consume inmediatamente después de extraerlo del compartimento puede provocar quemaduras por congelación en la piel;
• No abra la puerta del compartimento con frecuencia ni la deje abierta más tiempo de lo necesario.

Importante Tenga cuidado para no dañar el sistema de refrigeración.

Muchas marcas de limpiadores de superficies de cocina contienen químicos que pueden atacar o dañar los plásticos del aparato. Por tal razón, se recomienda que el exterior del aparato se limpie sólo con agua templada a la que se añadirá un poco de líquido lavavajillas.

Después de la limpieza, vuelva a conectar el aparato a la toma de red.

Descongelación del compartimento para hacer hielo

En torno al compartimento suele formarse siempre cierta cantidad de escarcha.

Importante Descongele el compartimento para hacer hielo sólo cuando la capa de escarcha alcance un grosor de unos 3 a 5 mm.

Para eliminar la escarcha, siga estos pasos:

1. Gire el regulador de temperatura hasta "0" y desenchufe el aparato de la toma de corriente.
2. Vacíe la cubitera.

3. Deje abiertas en la puerta del aparato y del compartimento para hielo.

4. La descongelación suele tardar varias horas. Al terminar, vierta el agua de descongelación de la bandeja y seque las superficies.

5. Introduzca el enchufe en la toma y si tuve el termostato en un valor medio.

Advertencia No utilice herramientas metálicas afiladas para raspar la escarcha del evaporador, ya que podría dañarlo. No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación, excepto los recomendados por el fabricante.

Periodos sin funcionamiento

Si no va a utilizar el aparato durante un tiempo prolongado, tome las siguientes precauciones:

Qué hacer si...

1. desconecte el aparato de la red eléctrica
2. extraiga todos los alimentos
3. descongele y limpie el aparato y todos sus accesorios
4. deje las puertas entreabiertas para evitar la formación de olores desagradables.

Importante Si lo va a mantener en marcha, solicite a alguien que lo inspeccione de vez en cuando para evitar que los alimentos se echen a perder en caso de un corte de energía.

Advertencia Antes de solucionar problemas, desenchufe el aparato.

Las medidas de resolución de problemas que no se indican en este manual deben dejarse en manos de un electricista o profesional cualificado y competente.

Importante Se oyen sonidos durante el funcionamiento normal (compresor, circulación de refrigerante).

Importante El aparato no funciona continuamente, por lo que la parada del compresor no significa que haya un fallo de corriente. No toque las partes eléctricas del aparato mientras esté enchufado.

Problema Causa probable Solución
El aparato hace ruido. El aparato no está bien apoyado en el suelo.		Compruebe que los soportes del aparato descansan sobre una superficie es-table (las cuatro patas deben estar bien apoyadas en el suelo).
El aparato no funciona. La bombilla no funciona.	El aparato está apagado. Encienda el aparato.
El aparato no está correctamente en-chufado a la toma de corriente.		Enchufe el aparato correctamente a la toma de corriente.
El aparato no recibe suministro eléctrico. No hay tensión en la toma de corriente.		Enchufe un aparato eléctrico diferente a la toma de corriente.Llame a un electricista cualificado.
La bombilla no funciona.	La bombilla está en espera.	Cierre y abra la puerta.
	La bombilla es defectuosa.	Consulte "Sustitución de la bombilla".
El compresor funciona continua-mente.	La temperatura no se ha ajustado co-rectamente.	Seleccione una temperatura más alta.
	La puerta no está bien cerrada.	Consulte la sección "Cierre de la puerta".
La puerta se ha abierto con excesiva frecuencia.		No mantenga abierta la puerta más tiempo del necesario.
La temperatura de los productos es demasiado alta.		Deje que la temperatura de los alimentos descienda a la temperatura ambiente antes de guardarlos.
La temperatura ambiente es demasiado alta.		Reduzca la temperatura ambiente.
El agua fluye por la placa posterior del frigorífico.	Durante el proceso de descongelación automática, el hielo se descongela en la placa posterior.	Esto es normal.
La temperatura del aparato es demasiado baja.	El regulador de temperatura no se ha ajustado correctamente.	Seleccione una temperatura más alta.
La temperatura del aparato es demasiado alta.	El regulador de temperatura no se ha ajustado correctamente.	Seleccione una temperatura más baja.
	La puerta no está bien cerrada.	Consulte la sección "Cierre de la puerta".
La temperatura de los productos es demasiado alta.		Deje que la temperatura de los alimentos descienda a la temperatura ambiente antes de guardarlos.
Se han guardado muchos alimentos al mismo tiempo.		Guarde menos alimentos al mismo tiempo.
La temperatura del frigorífico es demasiado alta.	No hay circulación de aire frío en el aparato.	Compruebe que el aire frío circula libremente en el aparato.
Hay demasiada escarcha.	La puerta no está bien cerrada.	Consulte la sección "Cierre de la puerta".
El regulador de temperatura no se ha ajustado correctamente.		Seleccione una temperatura más alta.

Cambio de la bombilla

Siga estos pasos para cambiar la bombilla:

1. Desenchufe el aparato.
2. Desenrosque el tornillo que fija la cubierta de la bombilla.
3. Desenganche la pieza móvil presionándola como se muestra en la figura.
4. Cambie la bombilla por otra de la misma potencia (la potencia máxima se indica en la tapa de la bombilla)
5. Fije la cubierta de la bombilla en su lugar.
6. Coloque el tornillo de la cubierta de la bombilla.
7. Vuelva a enchufar el aparato.
8. Abra la puerta y compruebe que se enciende la luz.

1. Limpie las juntas de la puerta.

2. Si es necesario, ajuste la puerta. Consulte "Instalación".

3. Si es necesario, cambie las juntas de puerta defectuosas. Contacte al Centro de servicio técnico.

Datos técnicos

Medidas
Altura 850 mm
Anchura 550 mm
Fondo 612 mm

La información técnica se encuentra en la placa de datos técnicos, en el lado interior izquierdo del aparato, y en la etiqueta de energía.

Instalación

Precaución Lea atentamente la "información de

seguridad" para garantizar su propia seguridad y el correcto funcionamiento del electrodoméstico antes de instalar el electrodoméstico.

Colocación

Instale el aparato en un punto en el que la temperatura ambiente se corresponda con la clase climática indicada en la placa de datos técnicos del aparato:

Clase climática	Temperatura ambiente
SN +10°C a + 32°C
N +16°C a + 32°C
ST +16°C a + 38°C
T +16°C a + 43°C

Nivelado

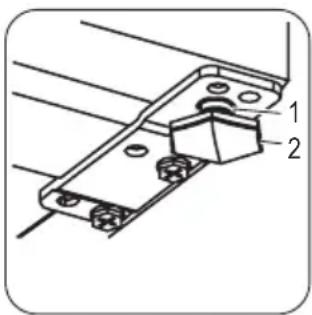

Al colocar el aparato compruebe que queda nivelado. Esto se puede conseguir utilizando las dos patas ajustables de la parte inferior delantera (2). Si es necesario, ajuste la pata retirando el separador (1).

Instale el aparato alejado de fuentes de calor, como radiadores, calderas, luz solar directa, etc. Asegúrese también de que el aire puede circular sin obstáculos por la parte trasera del armario. Para garantizar el mejor rendimiento, si el aparato se coloca debajo de un mueble de cocina colgado en la pared, deje una distancia mínima de 100 mm entre la parte superior del aparato y el mueble de pared. No obstante, lo ideal sería que el aparato no fuera debajo de ningún mueble colgado en la pared. La base del aparato va provista de una o varias patas ajustables para garantizar un nivelado correcto del mismo. Si el aparato se sitúa en esquina con las bisagras hacia la pared, deje una distancia mínima de 10 mm entre la pared y el mueble de modo que la puerta se pueda abrir lo suficiente para retirar los estantes sin dificultad.

Cambio del sentido de apertura de las puertas

Importante Los procedimientos que se indican a continuación requieren la ayuda de otra persona que sujete bien las puertas del aparato durante todo el proceso.

Advertencia

Puede que en algún momento sea necesario desenchufar el aparato de la toma de corriente; por lo tanto, se debe poder acceder al enchufe tras la instalación del aparato.

min.100 mm 15 mm 15 mm

Para cambiar el sentido de apertura de las puertas, siga estos pasos:

1. Desconecte el enchufe de la red.
2. Incline el aparato con cuidado, de modo que el compresor no toque el sue- lo.

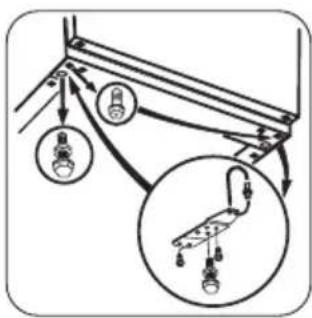

3. Desatornille las dos pa- tas ajustables.
4. Desatornille los tornillos de la bisagra inferior de la puerta. Retire la bisagra.
   Coloque el pasador en la dirección de la flecha.
5. Desatornille e instale el tornillo en el lado contrario.
6. Instale la bisagra en el lado contrario.
7. Atornille las dos patas ajustables.

1) si está previsto

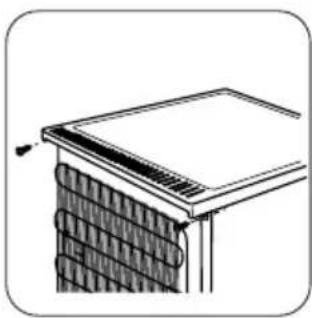

1. Desatornille los dos tornillos del lado trasero.
2. Empuje la parte superior hacia atrás y hacia arriba para separarla de los elementos de fijación.

1. Desatornille los tornillos de la bisagra superior de la puerta.
2. Retire la bisagra. Colo- que el pasador en la direc- ción de la flecha. Instale la bisagra en el lado contra- rio.
3. Apriete la bisagra.
4. Coloque la parte super- rior en su posición.
5. Tire de ella hacia delante.
6. Atornille los dos torni- llos en el lado trasero.

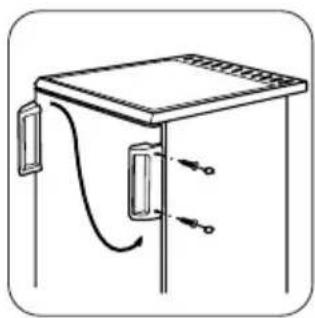

1. Retire e instale la manilla 1) en el lado contrario.
2. Coloque el aparato en su lugar, nivélelo y espere al menos cuatro horas antes de enchufarlo a la corriente.

Finalmente, compruebe que:

• Todos los tornillos están apretados.
• La puerta abre y cierra correctamente.

Es posible que la junta no encaje a la perfección en el mueble si la temperatura ambiente es baja (es decir, en invierno). En tal caso, espere hasta que la junta se fije al mueble de forma natural.

Si prefiere no realizar los procedimientos anteriores, póngase en contacto con el Centro de servicio técnico más próximo. El personal del Centro de servicio técnico cambiará el sentido de apertura de las puertas con gastos a su cargo.

Conexión eléctrica

Antes de conectar el aparato, compruebe que el voltaje y la frecuencia que aparecen en la placa de datos técnicos se corresponden con el suministro de la vivienda.

El aparato debe tener conexión a tierra. El enchufe del cable de alimentación se suministra con un contacto para tal fin. Si la toma de red de la vivienda carece de conexión a tierra, conecte el aparato a una toma de tierra conforme con la normativa, después de consultar a un electricista profesional.

El fabricante rechaza toda responsabilidad si no se toman las precauciones antes indicadas.

Este aparato es conforme con las directivas de la CEE.

Aspectos medioambientales

El símbolo ¿que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su

reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.

Para comprar accesorios, consumibles y recambios en nuestra tienda online, por favor visite nuestro site:

www.zanussi.es
