РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZR G316 IW ZANUSSI

Сактандыру туралы ескерту!

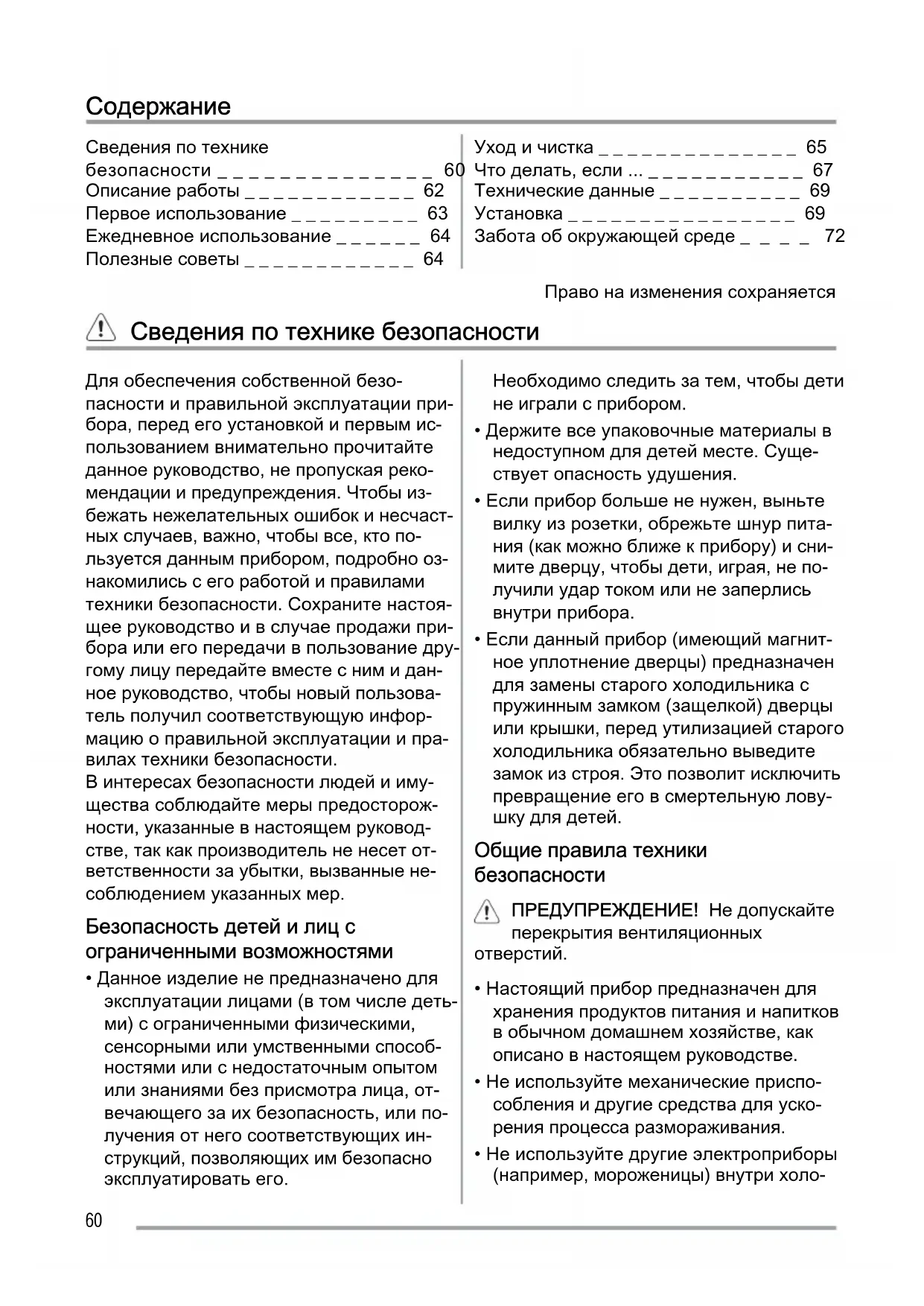

Сведения по технике
безопасности ____	60
Описание работы ____	62
Первое использование ____	63
Ежедневное использование ____	64
Полезные советы ____	64

Уход и чистка ____ 65

Что делать, если ... ____ 67

Технические данные ____ 69

Установка ____ 69

Забота об окружающей среде ____ 72

Право на изменения сохраняется

Сведения по технике безопасности

Для обеспечения собственной безопасности и правильной эксплуатации прибора, перед его установкой и первым использованием внимательно прочитайте данное руководство, не пропуская рекомендации и предупреждения. Чтобы избежать нежелательных ошибок и несчастных случаев, важно, чтобы все, кто пользуется данным прибором, подробно ознакомились с его работой и правилами техники безопасности. Сохраните настоящее руководство и в случае продажи прибора или его передачи в пользование другому лицу передайте вместе с ним и данное руководство, чтобы новый пользователь получил соответствующую информацию о правильной эксплуатации и правилах техники безопасности.

В интересах безопасности людей и имущества соблюдайте меры предосторожности, указанные в настоящем руководстве, так как производитель не несет ответственности за убытки, вызванные несоблюдением указанных мер.

Безопасность детей и лиц с ограниченными возможностями

- Данное изделие не предназначено для эксплуатации лицами (в том числе детьми) с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом или знаниями без присмотра лица, отвечающего за их безопасность, или получения от него соответствующих инструкций, позволяющих им безопасно эксплуатировать его.

Необходимо следить за тем, чтобы дети не играли с прибором.

• Держите все упаковочные материалы в недоступном для детей месте. Существует опасность удушения.
• Если прибор больше не нужен, выньте вилку из розетки, обрежьте шнур питания (как можно ближе к прибору) и снимите дверцу, чтобы дети, играя, не получили удар током или не заперлись внутри прибора.
• Если данный прибор (имеющий магнитное уплотнение дверцы) предназначен для замены старого холодильника с пружинным замком (защелкой) дверцы или крышки, перед утилизацией старого холодильника обязательно выведите замок из строя. Это позволит исключить превращение его в смертельную ловушку для детей.

Общие правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ! Не допускайте перекрытия вентиляционных ерстий.

• Настоящий прибор предназначен для хранения продуктов питания и напитков в обычном домашнем хозяйстве, как описано в настоящем руководстве.
• Не используйте механические приспособления и другие средства для ускорения процесса размораживания.
• Не используйте другие электроприборы (например, мороженицы) внутри холо-

дильных приборов, если производите- лем не допускается возможность такого использования.

• Не допускайте повреждения холодильного контура.
• Холодильный контур прибора содержит безвредный для окружающей среды, но, тем не менее, огнеопасный хладагент изобутан (R600a).

При транспортировке и установке при- бора следите за тем, чтобы не допу- стить повреждения компонентов холо- дильного контура.

В случае повреждения холодильного контура:

– не допускайте использования открытого пламени и источников воспламенения;

– тщательно проветрите помещение, в котором установлен прибор.

- Изменение характеристик прибора и внесение изменений в его конструкцию сопряжено с опасностью. Поврежденный сетевой шнур может явиться причиной короткого замыкания, пожара и/или поражения электрическим током.

ВНИМАНИЕ! Замену электрических частей изделия (шнура питания, вилки, компрессора) должен производить сертифицированный представитель сервисного центра или квалифицированный обслуживающий персонал.

1. Запрещается удлинять сетевой шнур.
2. Следите за тем, чтобы вилка сетевого шнура не оказалась раздавлена или повреждена задней частью прибора. Раздавленная или поврежденная вилка сетевого шнура может перегреться и стать причиной пожара.
3. Убедитесь в наличии доступа к вилке сетевого шнура прибора.
4. Не тяните сетевой шнур.

16) Если предусмотрен плафон
17) Если в этом приборе предусмотрена лампа,

1. Если розетка плохо закреплена, не вставляйте в нее вилку сетевого шнура. Существует опасность поражения электрическим током или возникновения пожара.

2. Нельзя пользоваться прибором с лампочкой без плафона ^16) лампочки внутреннего освещения.

3. Прибор имеет большой вес. Будьте осторожны при его перемещении.

4. Не вынимайте предметы, находящиеся в морозильном отделении, и не трогайте их мокрыми или влажными руками – это может привести к появлению на руках ссадин или ожогов от обморожения.
5. Не допускайте длительного воздействия прямых солнечных лучей на прибор.
6. Лампы ^17) используются специальные лампы, предназначенные только для бытовых приборов. Они не подходят для освещения помещений.

Повседневная эксплуатация

• Не ставьте на пластмассовые части прибора горячую посуду.
• Не храните внутри прибора воспламеняющиеся газы и жидкости, так как они могут взорваться.
• Строго соблюдайте рекомендации изготовителя устройства по хранению продуктов. См. соответствующие инструкции.
• Не помещайте в отделение льдогенератора газированные напитки, так как они создают внутри емкости давление, под воздействием которого емкость может лопнуть и вызвать повреждение холодильника.
• Ледяные сосульки могут вызвать обморожение, если брать их в рот прямо из морозильного отделения.

Уход и чистка

- Прежде чем приступить к техническому обслуживанию устройства, необходимо

выключить его и извлечь вилку шнура питания из розетки.

• Не следует чистить прибор металлическими предметами.
• Не пользуйтесь острыми предметами для удаления льда с прибора. Используйте пластиковый скребок.
• Ни в коем случае не используйте фен для волос и другие нагревательные приборы, чтобы ускорить размораживание. Чрезмерное тепло может повредить пластиковую внутреннюю отделку, а влага может проникнуть в электрическую систему и вызвать короткое замыкание.

Установка

ВАЖНО! Для подключения к электросети тщательно следуйте инструкциям, приведенным в соответствующих параграфах.

• Распакуйте изделие и проверьте, нет ли повреждений. Не подключайте к электросети поврежденный прибор. Немедленно сообщите о повреждениях продавцу прибора. В таком случае сохраните упаковку.
• Рекомендуется подождать не менее четыре часа перед тем, как включать холодильник, чтобы масло вернулось в компрессор.
• Необходимо обеспечить вокруг холодильника достаточную циркуляцию воздуха, в противном случае прибор может перегреваться. Чтобы обеспечить достаточную вентиляцию, следуйте инструкциям по установке.
• Если возможно, изделие должно располагаться обратной стороной к стене так,

чтобы во избежание ожога нельзя было коснуться горячих частей (компрессор, испаритель).

• Данный прибор нельзя устанавливать вблизи радиаторов отопления или кухонных плит.
• Убедитесь, что к розетке будет доступ после установки прибора.
• Подключайте прибор только к питьевому водоснабжению. ^18)

Обслуживание

• Любые операции по техобслуживанию прибора должны выполняться квалифицированным электриком или уполномоченным специалистом.
• Техобслуживание данного прибора должно выполняться только специалистами авторизованного сервисного центра с использованием исключительно оригинальных запчастей.

Защита окружающей среды

Ни холодильный контур, ни изоляционные материалы настоящего прибора не содержат газов, которые могли бы повредить озоновый слой. Данный прибор нельзя утилизировать вместе с бытовыми отходами и мусором. Изоляционный пенопласт содержит горючие газы: прибор подлежит утилизации в соответствии с действующими нормативными положениями, с которыми следует ознакомиться в местных органах власти. Не допускайте повреждения холодильного контура, особенно, вблизи теплообменника. Материалы, использованные для изготовления данного прибора, помеченные символом 🌐 , пригодны для вторичной переработки.

Описание работы

Включение

Вставьте вилку сетевого шнура в розетку. Поверните регулятор температуры по часовой стрелке до среднего значения.

Выключение

Чтобы выключить прибор, поверните регулятор температуры в положение "О".

18) Если предусмотрено подключение к водопроводу

Регулирование температуры

Температура регулируется автоматически.

Чтобы начать пользоваться устройством, выполните следующие операции:

• поверните регулятор температуры на самое низкое значение, чтобы установить минимальный холод,
• поверните регулятор температуры на самое высокое значение, чтобы установить максимальный холод.

В отделении льдогенератора может быть создана температура -2 °C или ниже, если установить регулятор температуры в соответствии со следующей таблицей.

Температура окружающей среды	Положение регулятора температуры
+10 ... +16 °C "1-2"
+16 ... +25 °C "2-3"

$$ + 2 5 \dots + 3 2 ^ {\circ} \mathrm{C}" 3 - 4" $$

$$ + 3 2 \dots + 3 8 ^ {\circ} \mathrm{C}" 3 - 4" $$

Однако, чтобы задать точную температуру, следует иметь в виду, что температура внутри прибора зависит от:

• температуры в помещении;
• частоты открывания дверцы;
- количества загруженных в холодильник продуктов;
- места расположения устройства.

ВАЖНО! Если температура окружающего воздуха в помещении высокая, в холодильник загружено большое количество продуктов или задано самое низкое значение температуры, то компрессор устройства может работать непрерывно; при этом задняя стенка прибора будет покрываться льдом. В этом случае следует задать более высокую температуру, чтобы включалась функция автоматического размораживания. Это позволит снизить расход электроэнергии.

Первое использование

Чистка холодильника изнутри

Перед первым включением прибора вы- мойте его внутренние поверхности и все внутренние принадлежности теплой во- дой с нейтральным мылом, чтобы удалить запах, характерный для только что изго-

товленного изделия, затем тщательно протрите их.

ВАЖНО! Не используйте моющие или абразивные средства, т.к. они могут повредить покрытие поверхностей холодильника.

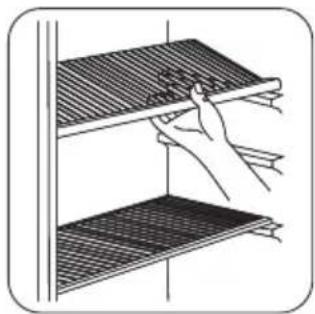

Съемные полки

На стенках холодильника установлен ряд направляющих, позволяющих размещать полки по желанию.

ВАЖНО! Не перемещайте стеклянную полку, расположенную над ящиком для овощей, чтобы обеспечить правильную циркуляцию воздуха.

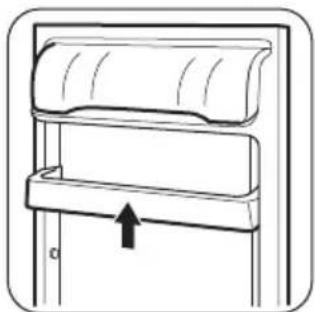

Размещение полок дверцы

Чтобы обеспечить возможность хранить упаковки продуктов различных размеров, полки дверцы можно размещать на разной высоте.

Медленно потяни- те полку в направ- лении, указанном стрелками, пока она не высвобо- дится; затем уста- новите ее на нуж- ное место.

Использование отделения льдогенератора

Холодильник оснащен отделением льдо- генератора.

В отделении льдогенератора может быть достигнута температура -2 °C или ниже в зависимости от настройки термостата. Это отделение предназначено для изготовления и хранения кубиков льда. (Необходимую ванночку для кубиков льда можно приобрести в специализированном магазине.)

ВАЖНО! Не используйте металлические инструменты для отделения ванночки для льда от дна морозильного отделения.

Полезные советы

Нормальные рабочие звуки

- Когда хладагент прокачивается через контуры или трубки, может быть слыш-

но журчание или бульканье. Это нормально.

- Когда компрессор включен, хладагент прокачивается по кругу, и при этом

слышны жужжание и пульсация, исходящие от компрессора. Это нормально.

• Тепловое расширение может вызывать резкое потрескивание. Данное физическое явление естественно и не представляет опасности. Это нормально.
• Когда включается или выключается компрессор, слышно тихое "щелканье" регулятора температуры. Это нормально.

Рекомендации по экономии электроэнергии

• Не открывайте дверцу слишком часто и не держите ее открытой дольше, чем необходимо.
• Если температура окружающей среды высокая, регулятор температуры находится в самом высоком положении и холодильник полностью загружен, компрессор может работать без остановок, что приводит к образованию инея или льда на испарителе. Если такое случается, поверните регулятор температуры до более низких значений, чтобы сделать возможным автоматическое оттаивание, и, следовательно, снизить потребление электроэнергии.

Рекомендации по охлаждению продуктов

Для получения оптимальных результатов:

• не помещайте в холодильник теплые продукты или испаряющиеся жидкости
• накрывайте или заворачивайте продукты, особенно те, которые имеют сильный запах
• располагайте продукты так, чтобы вокруг них мог свободно циркулировать воздух

Уход и чистка

ПРЕДУПРЕЖДЕНИЕ! Перед

выполнением каких-либо операций по чистке или уходу за прибором выньте вилку сетевого шнура из розетки.

Рекомендации по охлаждению

Полезные советы:

Мясо (всех типов): помещайте в полиэтиленовые пакеты и кладите на стеклянную полку, расположенную над ящиком для овощей.

Храните мясо таким образом один, максимум два дня, иначе оно может испортиться.

Продукты, подвергшиеся тепловой обработке, холодные блюда и т.д.: должны быть накрыты и могут быть размещены на любой полке.

Фрукты и овощи: должны быть тщательно очищенными; их следует помещать в специально предусмотренные для их хранения ящики.

Сливочное масло и сыр: должны помещаться в специальные воздухонепроницаемые контейнеры или быть обернуты алюминиевой фольгой или полиэтиленовой пленкой, чтобы максимально ограничить контакт с воздухом.

Бутылки с молоком: должны быть закрыты крышкой и размещены в полке для бутылок на дверце.

Бананы, картофель, лук и чеснок не следует хранить в холодильнике в неупакованном виде.

Советы по использованию отделения льдогенератора

• Если пищевой лед брать в рот прямо из отделения льдогенератора, то он может вызвать ожог.
• Не открывайте дверцу отделения льдогенератора слишком часто и не держите ее открытой дольше, чем необходимо.

В холодильном контуре данного при- бора содержатся углеводороды; по- этому его обслуживание и заправка должны осуществляться только уполномоченными специалистами.

Периодическая чистка

Прибор нуждается в регулярной чистке:

• внутренние поверхности прибора и принадлежности мойте теплой водой с нейтральным мылом.
• тщательно проверьте уплотнение дверцы и вытрите его дочиста, чтобы оно было чистым и без мусора.
• сполосните и тщательно вытрите.

ВАЖНО! Не тяните, не двигайте и старайтесь не повредить трубки и кабели внутри корпуса.

Никогда не пользуйтесь для чистки внутренних поверхностей моющими средствами, абразивными порошками, чистящими средствами с сильным запахом или полировальными пастами, так как они могут повредить поверхность и оставить стойкий запах.

Прочистите испаритель (черная решетка) и компрессор, расположенные с задней стороны прибора, щеткой или пылесосом. Эта операция повышает эффективность работы прибора и снижает потребление электроэнергии.

ВАЖНО! Будьте осторожны, чтобы не повредить систему охлаждения.

Некоторые чистящие средства для кухни содержат химикаты, могущие повредить пластмассовые детали прибора. По этой причине рекомендуется мыть внешний корпус прибора только теплой водой с небольшим количеством моющего средства.

После чистки подключите прибор к сети электропитания.

Размораживание отделения льдогенератора

Вокруг отделения льдогенератора всегда образуется определенное количество наледи.

ВАЖНО! Отделение льдогенератора следует размораживать, когда слой инея достигнет толщины около 3 - 5 мм.

Для удаления инея выполните следующее:

1. Установите регулятор температуры в положение "0" и извлеките вилку шнура питания из розетки.
2. Опустошите контейнер для льда.
3. Оставьте дверцу холодильника и отделение льдогенератора открытыми.
4. Размораживание обычно занимает несколько часов. По окончании размораживания слейте собранную воду из поддона и вытрите поверхности насухо.
5. Включите вилку в розетку и установите регулятор термостата в среднее положение.

ВНИМАНИЕ! Никогда не используйте острые металлические инструменты для удаления наледи с испарителя во избежание его повреждения. Не используйте механические устройства или любые другие средства, кроме рекомендованных производителем, для ускорения процесса размораживания.

Перерывы в эксплуатации

Если прибор не будет использоваться в течение длительного времени, примите следующие меры предосторожности:

1. Отключите прибор от сети электропитания.
2. Выньте все продукты.
3. Разморозьте и почистите прибор и все принадлежности.
4. Оставьте дверцу/дверцы приоткрытыми, чтобы предотвратить образование неприятного запаха.

ВАЖНО! Если прибор будет продолжать работать, попросите кого-нибудь проверять его время от времени, чтобы не допустить порчи находящихся в нем продуктов в случае отключения электроэнергии.

ВНИМАНИЕ! Перед устранением неисправностей извлеките вилку шнура питания из розетки.

Устранять неисправности, не указанные в данном руководстве, должен только квалифицированный электрик или уполномоченный специалист.

ВАЖНО! При нормальных условиях эксплуатации слышны некоторые звуки

(работы компрессора, циркуляции хладагента).

ВАЖНО! Устройство периодически включается и выключается, так что остановка компрессора не означает сбой в подаче электропитания. Поэтому запрещается касаться электрических частей прибора до его отключения от сети.

Неисправность Возможная причина Способ устранения
Устройство издает сильный шум	Холодильник не установлен должным образом	Проверьте, устойчиво ли стоит холодильник (все четыре ножки должны стоять на полу)
Устройство не работает. Лампа не включается.	Устройство выключено. Включите устройство.
Вилка шнура питания не-правильно вставлена в розетку.		Правильно вставьте вилку шнура питания в розетку.
Отсутствует электропита-ние устройства. Отсут-ствует напряжение в розет-ке электросети.		Подключите к этой сетевой розетке другой электропри-бор.Обратитесь к квалифициро-ванному электрику.
Лампа не включается. Лампа находится в режиме ожидания.		Закройте и снова откройте дверцу.
Лампа перегорела. См. раздел "Замена лампы".
Компрессор работает непрерывно.	Неправильно задана температура.	Задайте более высокую тем-пературу.
Неплотно закрыта дверца. См. раздел «Закрытие двер-цы».
Дверцу открывали слишком часто.		Не оставляйте дверцу откры-той дольше, чем это необхо-димо.
Температура продуктов слишком высокая.		Прежде чем положить про-дукты на хранение, дайте им охладиться до комнатной температуры.
Температура воздуха в помещении слишком высокая.		Обеспечьте понижение температуры воздуха в помещении.
Вода стекает по задней стенке холодильника.	Во время автоматического размораживания на задней панели размораживается наледь.	Это нормально.
Температура внутри устройства слишком низкая.	Неправильно задана температура.	Задайте более высокую температуру.
Температура внутри устройства слишком высокая.	Неправильно задана температура.	Задайте более низкую температуру.
Неплотно закрыта дверца. См. раздел «Закрытие дверцы».
Температура продуктов	сплишком высокая.	Прежде чем положить продукты на хранение, дайте им охладиться до комнатной температуры.
Одновременно хранится	слишком много продуктов.	Одновременно закладывайте меньшее количество продуктов.
Температура в холодильнике слишком высокая.	Внутри устройства отсутствует циркуляция холодного воздуха.	Убедитесь, что внутри прибора циркулирует холодный воздух.
Слишком много инея.	Неплотно закрыта дверца.	См. раздел «Закрытие дверцы».
Неправильно задана	температура.	Задайте более высокую температуру.

Замена лампочки

Чтобы заменить лампочку, выполните следующее:

1. Отключите прибор от сети электропитания.
2. Отвинтите винт крепления плафона лампочки.
3. Отсоедините передвижную часть, нажав ее, как показано на рисунке.

4. Установите новую лампочку той же мощности (максимальная мощность указана на плафоне).

5. Установите плафон на место.

6. Завинтите винт крепления плафона лампочки.
7. Снова включите прибор.
8. Откройте дверцу и проверьте, горит ли лампочка.

Габариты
Высота 850 мм
Ширина 550 мм
Глубина 612 мм

Технические данные указаны в табличке технических данных на левой стенке внут-

Установка

ри прибора и в табличке энергопотребления.

ПРЕДУПРЕЖДЕНИЕ! Перед

установкой прибора внимательно прочитайте "Информацию по технике безопасности" для обеспечения собственной безопасности и правильной эксплуатации прибора.

Размещение

Устанавливайте холодильник в месте, где температура окружающей среды соответствует климатическому классу, указанному на табличке с техническими данными:

Клима-тиче-ский класс	Температура окружающей среды
SN от +10°C до +32°C
N от +16°C до +32°C
ST от +16°C до +38°C
T от +16°C до +43°C

Выравнивание

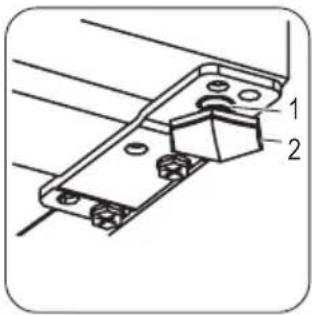

При установке при- бора обеспечьте, чтобы он стоял го- ризонтально. Это достигается с по- мощью двух регу- лируемых ножек, расположенных спереди внизу (2). При необходимости, отрегулируйте ножки, убрав про- кладку (1).

Прибор следует устанавливать вдали от источников тепла, таких как радиаторы отопления, котлы, прямые солнечные лучи и т.д. Обеспечьте свободную циркуляцию воздуха вокруг задней части прибора. Если прибор расположен под подвесным шкафчиком, для обеспечения оптимальной работы минимальное расстояние между корпусом и шкафчиком должно быть не менее 100 мм. Однако в идеальном случае лучше не устанавливать прибор в таких местах. Точное выравнивание достигается с помощью регулировки одной или несколькими регулировочными ножками в основании корпуса.

При установке прибора в углу дверными петлями к стене расстояние между боковой стеной и прибором должно быть не менее 10 мм, чтобы дверца открывалась достаточно широко для извлечения полок.

Перевешивание дверцы

ВАЖНО! Следующие операции рекомендуется выполнять вдвоем, чтобы надежно удерживать дверцы прибора.

ВНИМАНИЕ!

Должна быть обеспечена возможность отключения прибора от сети электропитания; поэтому после установки прибора должен быть обеспечен легкий доступ к вилке сетевого шнура.

min,100 mm 15 mm 15 mm

Для изменения направления открывания дверцы выполните следующие операции:

1. Выньте вилку из сетевой розетки.
2. Аккуратно наклоните прибор назад, так, чтобы компрессор не касался пола.

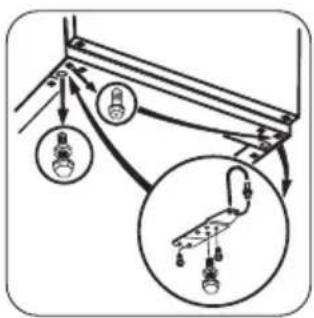

3. Отвинтите обе регулируемые опоры.
4. Отвинтите винты нижней петли дверцы. Снимите петлю. Переставьте ось петли так, как показано стрелкой на рисунке.
5. Выкрутите винт и вкрутите его на про- тивоположной сто- роне.
6. Установите пет- лю на противопо- ложной стороне.
7. Привинтите обе регулируемые опоры.
   1) Если предусмотрено,

В завершение удостоверьтесь, что:

• Все винты затянуты.
• Дверца правильно открывается и закрывается.

При низкой температуре в помещении (т.е. зимой) прокладка может вначале неплотно прилегать к корпусу. В таком случае дождитесь естественной усадки прокладки.

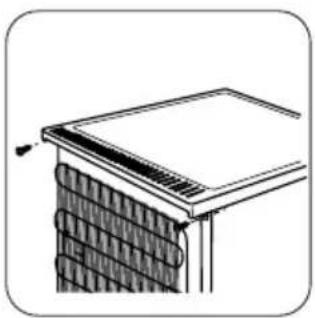

1. Открутите оба винта с задней сто- роны.
2. Сдвиньте верх назад и снимите его с фиксаторов.

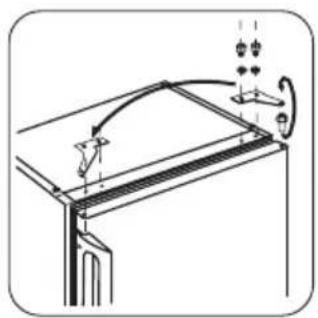

1. Отвинтите вин- ты верхней петли дверцы.

2. Снимите петлю. Переставьте ось петли так, как пока- зано стрелкой на рисунке. Установи- те петлю на проти- воположной сторо- не.

3. Затяните петлю.

4. Установите верх на свое место.
5. Потяните его вперед.
6. Закрутите оба винта с задней сто- роны.

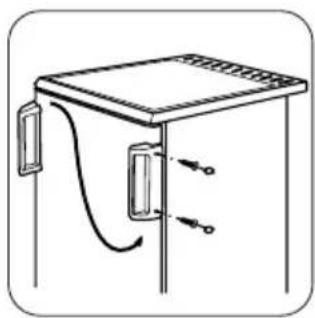

1. Снимите и установите ручку. 1) на противоположную сторону.
2. Возвратите при- бор на место, уста- новите по уровню, подождите хотя бы четыре часа и под- ключите к розетке.

В случае если вы не желаете выполнять вышеописанные операции самостоятельно, обратитесь в ближайший сервисный центр. Специалист сервисного центра перевесит дверцу за дополнительную плату.

Подключение к электросети

Перед включением прибора в сеть удостоверьтесь, что напряжение и частота, указанные в табличке технических дан-

ных, соответствуют параметрам вашей домашней электрической сети.

Прибор должен быть заземлен. С этой целью вилка сетевого шнура имеет специальный контакт заземления. Если розетка электрической сети не заземлена, выполните отдельное заземление прибора в соответствии с действующими нор-

мами, поручив эту операцию квалифицированному электрику.

Изготовитель снимает с себя всякую ответственность в случае несоблюдения вышеуказанных правил техники безопасности.

Данное изделие соответствует директивам Европейского Союза.

Забота об окружающей среде

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение

окружающей среде и здоровью людей потенциального ущерба, который возможен в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

Утакните утикач у утичницу на зиду.
