Caractéristiques	Détails
Type de produit	Réfrigérateur
Capacité totale brute	316 litres
Type de froid	Froid statique
Classe énergétique	A+
Niveau sonore	40 dB
Dimensions (HxLxP)	185 x 60 x 65 cm
Poids	70 kg
Nombre de tiroirs	3 tiroirs de congélation
Système de dégivrage	Dégivrage manuel
Utilisation	Idéal pour un usage domestique, stockage de produits frais et surgelés.
Entretien	Nettoyage régulier de l'intérieur, dégivrage manuel nécessaire.
Consommation énergétique annuelle	300 kWh
Garantie	2 ans
Mesures de sécurité	Conforme aux normes de sécurité électrique.
Accessoires inclus	Étagères en verre, bac à légumes.

FOIRE AUX QUESTIONS - ZR G316 IW ZANUSSI

Le réfrigérateur ZANUSSI ZR G316 IW ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Testez la prise avec un autre appareil. Si le problème persiste, contactez le service après-vente.

Pourquoi mon réfrigérateur fait-il du bruit ?

Un léger bruit est normal, mais si le bruit est fort ou inhabituel, vérifiez que l'appareil est de niveau et qu'il n'y a rien qui touche le compresseur. Si le bruit continue, contactez le service après-vente.

Comment régler la température de mon réfrigérateur ZANUSSI ZR G316 IW ?

Utilisez le bouton de réglage de la température situé à l'intérieur du réfrigérateur. Tournez-le vers le haut pour augmenter la température ou vers le bas pour la diminuer.

Des odeurs désagréables se dégagent de mon réfrigérateur, que faire ?

Videz le réfrigérateur et nettoyez-le à l'intérieur avec un mélange d'eau et de bicarbonate de soude. Vérifiez également que les aliments sont bien emballés et que rien ne se périme.

Pourquoi la lumière à l'intérieur de mon réfrigérateur ne fonctionne-t-elle pas ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la par une ampoule de même type. Si la lumière ne fonctionne toujours pas, il peut y avoir un problème avec le circuit électrique.

Mon réfrigérateur ZANUSSI ZR G316 IW ne refroidit pas correctement, que faire ?

Vérifiez que la porte se ferme correctement et qu'il n'y a pas d'obstruction. Assurez-vous également que le thermostat est réglé à la bonne température. Si nécessaire, débranchez l'appareil pendant quelques heures pour permettre un dégivrage.

Comment dégivrer mon réfrigérateur ZANUSSI ZR G316 IW ?

Débranchez l'appareil et videz-le. Laissez la porte ouverte pour permettre à la glace de fondre. Ne forcez jamais le dégivrage avec des objets pointus.

Où puis-je trouver des pièces de rechange pour mon réfrigérateur ?

Vous pouvez trouver des pièces de rechange auprès de revendeurs agréés ZANUSSI ou sur le site officiel de ZANUSSI.

Comment nettoyer l'extérieur de mon réfrigérateur ?

Utilisez un chiffon doux et un mélange d'eau et de détergent doux. Évitez les produits abrasifs qui pourraient rayer la surface.

MODE D'EMPLOI ZR G316 IW ZANUSSI

Consignes de sécurité	12
Fonctionnement	14
Première utilisation	14
Utilisation quotidienne	15
Conseils utiles	15

Entretien et nettoyage ____ 16

En cas d'anomalie de fonctionnement ____ 17

Caractéristiques techniques ____ 19

Installation ____ 19

En matière de sauvegarde de l'environnement ____ 22

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

- Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux

enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

Mesures générales de sécurité

Attention Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice.
• N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégivrage.
• N'utilisez pas d'autres appareils électriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigérants sauf s'ils sont homologués pour cet usage par leur fabricant.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de refroidissement et ainsi d'éviter des risques de fuite.
• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.
  Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune pièce du circuit de refroidissement n'est endommagée.
  Si tel est le cas :
• Évitez les flammes vives (briquet) et tout autre allumage (étincelles).
• Aérez soigneusement la pièce où se trouve l'appareil.
• Ne modifiez pas les spécifications de l'appareil. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou de décharges électriques.

Avertissement Les composants électriques (cordon d'alimentation, prise, compresseur) doivent être remplacés par un technicien d'entretien agréé ou par un électricien spécialisé.

1. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut surchauffer et provoquer un incendie.
3. Vérifiez que la prise murale reste accessible une fois que l'installation est terminée.
4. Ne débranchez pas l'appareil en tirant sur le câble, particulièrement lorsque l'appareil est tiré de son logement.
5. Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas dans la prise murale. Risque d'électrocution ou d'incendie !

6. N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas présent. ^4) pour l'éclairage intérieur.

7. Cet appareil est lourd. Faites attention en le déplaçant.

8. Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (risque de brûlure et d'arrachement de la peau).
9. Évitez une exposition prolongée de l'appareil aux rayons solaires.
10. Ampoules ^5) utilisées dans cet appareil sont des ampoules spéciales dédiées uniquement à un usage avec des appareils ménagers. Elles ne conviennent pas à l'éclairage des pièces d'une habitation.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz et de liquides inflammables dans l'appareil (risque d'explosion).
• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'appareil. Consultez les instructions respectives.
• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le distributeur de glaçons (risque

4) Si le diffuseur est prévu
5) Si l'ampoule est équipée d'un diffuseur d'éclairage.

d'éclatement du à la pression et d'endommagement de l'appareil)..

- Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil car ils peuvent provoquer des brûlures.

Entretien et nettoyage

• Avant toute opération de nettoyage, mettez l'appareil à l'arrêt et débranchez-le électriquement.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.
• N'utilisez pas d'appareils électriques ou agents chimiques pour dégivrer l'appareil. La chaleur excessive pourrait endommager le revêtement plastique interne et l'humidité pourrait s'introduire dans le système électrique.

Installation

Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brû-lure).
• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.

- Branchez à l'alimentation en eau potable uniquement. 6)

Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.
• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi

à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.

Fonctionnement

Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.

Mise à l'arrêt

Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procédez comme suit :

• Tournez le thermostat sur la position minimum pour obtenir moins de froid.
• Tournez le thermostat sur la position maximum pour obtenir plus de froid.

Dans le compartiment glaçons, il est possible d'atteindre une température de -2 °C voir inférieure, si le thermostat est réglé en fonction du tableau suivant :

Température ambiante Réglage du thermostat

$$ + 1 0 \dots + 1 6 ^ {\circ} \mathrm{C}" 1 - 2" $$

$$ \begin{array}{l} + 1 6 \dots + 2 5 ^ {\circ} \mathrm{C}" 2 - 3" \ + 2 5 \dots + 3 2 ^ {\circ} \mathrm{C}" 3 - 4" \ + 3 2 \dots + 3 8 ^ {\circ} \mathrm{C}" 3 - 4" \ \end{array} $$

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.

Important Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi arrière à l'intérieur de l'appareil. Pour éviter cet inconvénient, modifiez la position du thermostat pour obtenir moins de froid, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Première utilisation

Nettoyage intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

6) Si un branchement sur le réseau d'eau est prévu

Important N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition.

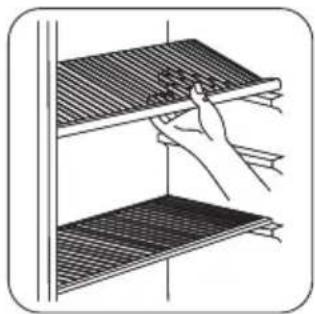

Clayettes amovibles

Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayettes puissent être placées en fonction des besoins.

Important Ne modifiez pas l'emplacement de la clayette située au-dessus du bac à fruits et légumes, afin de garantir une circulation d'air optimale.

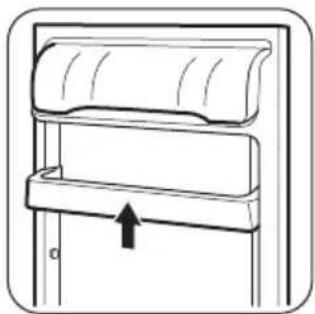

Emplacement des balconnets de la porte

Selon la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

Tirez progressivement dans le sens des flèches pour les dégager, puis re-positionnez-les selon les besoins.

Conseils utiles

Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passe dans le circuit d'évaporation peut produire un bruit de gargouillis ou de bouillonnement. Ce phénomène est normal.
• Le compresseur peut produire un ronronnement aigu ou un bruit de pulsation. Ce phénomène est normal.
• La dilatation thermique peut provoquer un soudain, léger bruit de craquement. C'est un phénomène normal et sans gravité. Ce phénomène est normal.

Utilisation du distributeur de glaçons

Cet appareil est équipé d'un distributeur de glaçons. La température du distributeur de glaçons peut atteindre les -2 °C (voir moins) suivant le réglage du thermostat. Ce compartiment a été conçu pour fabriquer et stocker des glaçons. (Les bacs à glaçons adéquats sont disponibles dans un magasin spécialisé.).

Important N'utilisez pas d'instruments métalliques pour décoller les bacs à glaçons du congélateur.

- Un léger claquement se produit lors de la mise en fonctionnement/à l'arrêt du compresseur. Ce phénomène est normal.

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiante est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un

risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage automatique, d'où des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les meilleures performances possibles :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur
• couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques
• placez les aliments pour que l'air puisse circuler librement autour

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette.

Entretien et nettoyage

Attention débrancher l'appareil avant toute opération d'entretien.

Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doidonc être effectués que par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
• rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour em-magasiner le moins d'air possible.

Lait en bouteille : bouchez-le et placez-le dans le balcon-net de la contrereporte réservé aux bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

Conseils d'utilisation du distributeur de glaçons

• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sortie du compartiment de glaçons, peut provoquer des brû-lures ;
• N'ouvrez pas le distributeur de glaçons trop souvent et ne le laissez pas ouvert plus longtemps que nécessaire.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du distributeur de glaçons

Une certaine quantité de givre se forme toujours autour du distributeur à glaçons.

Important Dégivrez le distributeur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Mettez le thermostat sur « 0 » et débranchez l'appareil électriquement.
2. Videz le réservoir à glaçons.
3. Laissez les portes de l'appareil et du distributeur de glaçons ouvertes.
4. Le processus de décongélation prend en général plusieurs heures. Celui-ci terminé, évacuez l'eau récoltée dans le bac et séchez soigneusement toutes les surfaces.
5. Rebranchez l'appareil et réglez le thermostat sur une position médiane.

Avertissement N'utilisez en aucun cas un couteau, un autre objet tranchant ou un objet métallique pour gratter la couche de givre, vous risquez de détériorer irrémédiablement l'évaporateur. N'utilisez aucun

En cas d'anomalie de fonctionnement

Avertissement Avant d'intervenir sur l'appareil, débranchez-le électriquement.

La résolution des problèmes non mentionnés dans la présente notice doit être exclusivement confiée à un électricien qualifié ou à votre service après vente.

Important Certains bruits pendant le fonctionnement (compresseur, circuit de réfrigérant) sont normaux.

dispositif mécanique ou autre pour accélérer le processus de dégivrage hormis ceux recommandés par le fabricant.

En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

1. débranchez l'appareil
2. retirez tous les aliments
3. dégivrez et nettoyez l'appareil et tous les accessoires
4. laissez la porte/les portes ouverte(s) pour prévenir la formation d'odeurs désagréables.

Important Si, toutefois, vous n'avez pas la possibilité de débrancher et de vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

Important L'appareil fonctionne de façon discontinue. L'arrêt du compresseur ne signifie donc pas l'absence de courant électrique. C'est pourquoi vous ne devez jamais toucher les parties électriques de l'appareil avant de couper le courant.

Anomalie Cause possible Solution
L'appareil est bruyant.	L'appareil n'est pas stable.	Vérifiez la stabilité (les quatre pieds doivent être en contact avec le sol).
L'appareil ne fonctionne pas.L'ampoule ne fonctionne pas.	L'appareil est à l'arrêt. Mettez l'appareil en fonctionnement.
La fiche d'alimentation n'est pas cor-rectement branchée dans la prise de courant.		Branchez correctement la fiche d'alimentation dans la prise de courant.
Le courant n'arrive pas à l'appareil. La prise de courant n'est pas alimentée.		Branchez un autre appareil électrique dans la prise de courant.Faites appel à un électricien qualifié.
L'ampoule ne fonctionne pas.	L'ampoule est en mode veille.	Fermez puis ouvrez la porte.
	L'ampoule est défectueuse.	Consultez le paragraphe « Remplacement de l'ampoule ».
Le compresseur fonctionne en permanence.	Le dispositif de réglage de température n'est pas correctement réglé.	Modifiez la position du dispositif de réglage de température pour obtenir moins de froid.
La porte n'est pas correctement fermée.		Consultez le paragraphe « Fermeture de la porte ».
	La porte a été ouverte trop souvent.	Ne laissez pas la porte ouverte plus longtemps que nécessaire.
La température du produit est trop élevée.		Laissez le produit revenir à température ambiante avant de le ranger dans l'appareil.
La température ambiante est trop élevée.		Réduisez la température ambiante.
De l'eau s'écoule sur la plaque arrière du réfrigérateur.	Pendant le dégivrage automatique, le givre fond sur l'évaporateur.	Ce phénomène est normal.
La température à l'intérieur de l'appareil est trop basse.	Le dispositif de réglage de température n'est pas correctement réglé.	Modifiez la position du dispositif de réglage de température pour obtenir moins de froid.
La température à l'intérieur de l'appareil est trop élevée.	Le dispositif de réglage de température n'est pas correctement réglé.	Modifiez la position du dispositif de réglage de température pour obtenir plus de froid.
La porte n'est pas correctement fermée.		Reportez-vous au chapitre « Fermeture de la porte ».
La température du produit est trop élevée.		Laissez le produit revenir à température ambiante avant de le ranger dans l'appareil.
Trop de produits sont conservés en même temps.		Conservez moins de produits en même temps.
La température du réfrigérateur est trop élevée.	L'air froid ne circule pas dans l'appareil.	Assurez-vous que l'air froid circule dans l'appareil.
Il y a trop de givre. La porte n'est pas correctement fermée.		Reportez-vous au chapitre « Fermeture de la porte ».
Le dispositif de réglage de température n'est pas correctement réglé.		Modifiez la position du dispositif de réglage de température pour obtenir moins de froid.

Remplacement de l'ampoule

Pour remplacer l'ampoule, suivez les instructions ci-dessous :

1. Débranchez l'appareil.
2. Dévissez la vis du diffuseur.

3. Décrochez l'élément mobile en appuyant dessus comme illustré.

4. Remplacez l'ampoule par un modèle semblable de même puissance (la puissance maximale est indiquée sur le diffuseur)

5. Refixez le diffuseur.
6. Serrez la vis du diffuseur.
7. Rebranchez l'appareil.
8. Ouvrez la porte et vérifiez si l'ampoule fonctionne.

Caractéristiques techniques

Dimensions
Hauteur 850 mm
Largeur 550 mm
Profondeur 612 mm

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil et sur l'étiquette d'énergie.

Installation

Attention Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire tivement les "Consignes de sécurité" avant taller l'appareil.

Emplacement

Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :

Classe climatique	Température ambiante
SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16 à + 43 °C

Fermeture de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.

Mise à niveau

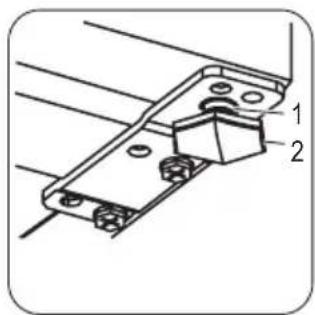

Lorsque vous installez l'appareil, veillez à le placer de niveau. Servez-vous des deux pieds réglables se trouvant à l'avant de l'appareil (2). Si besoin est, réglez les pieds en retirant l'entretoise (1).

L'appareil doit être installé à bonne distance de toute source de chaleur telle que radiateurs, chauffe-eau, lumière directe du soleil etc. Assurez-vous que l'air circule librement à l'arrière de l'appareil. Pour garantir un rendement optimum si l'appareil est installé sous un élément suspendu, la distance entre le haut de l'appareil et l'élément suspendu doit être de 100 mm minimum. Si possible, évitez de placer l'appareil sous des éléments suspendus. La mise à niveau se fait à l'aide d'un ou de plusieurs pieds réglables à la base de la carrosserie de l'appareil.

Si l'appareil est placé dans un angle et si le côté avec les charnières est face au mur, la distance entre le mur et l'appareil doit être de 10 mm minimum afin de permettre à la porte de s'ouvrir suffisamment pour pouvoir sortir les clayettes.

Réversibilité de la porte

Important Pour effectuer les opérations suivantes, il est conseillé de se faire aider par une autre personne pour maintenir fermement les portes de l'appareil pendant les opérations.

Avertissement

L'appareil doit pouvoir être débranché à tout moment ; il est donc nécessaire que la prise murale reste accessible après l'installation.

min.100 mm 15 mm 15 mm

Pour changer le sens d'ouverture de la porte, suivez les étapes suivantes :

1. Retirez la fiche de la prise de courant.
2. Inclinez l'appareil avec précaution vers l'arrière pour que le compresseur ne touche pas le sol.

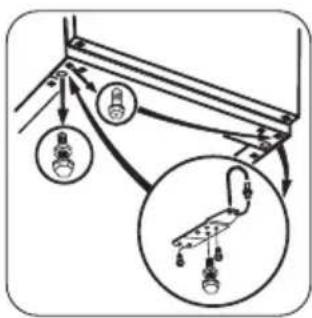

3. Dévissez les deux pieds réglables.
4. Dévissez les vis de la charnière inférieure de la porte. Retirez la charnière. Placez la goupille dans le sens de la flèche.
5. Dévissez et installez la vis sur le côté opposé.
6. Installez la charnière sur le côté opposé.
7. Vissez les deux pieds réglables.

1) si cela est prévu,

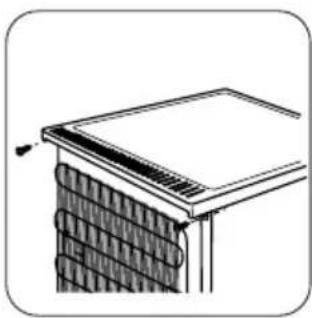

1. Dévissez les deux vis à l'arrière.
2. Repoussez le dessus et soulevez-le pour le déga- ger des éléments de fixa- tion.

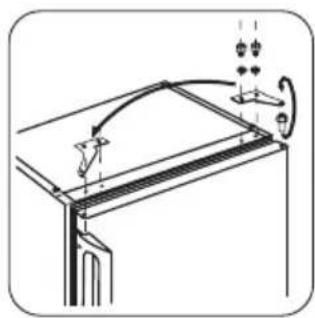

1. Dévissez les vis de la charnière supérieure de la porte.
2. Retirez la charnière.
   Placez la goupille dans le sens de la flèche. Installez la charnière sur le côté opposé.
3. Serrez la charnière.
4. Remettez le dessus en place.
5. Tirez-le vers l'avant.
6. Vissez les deux vis à l'arrière.

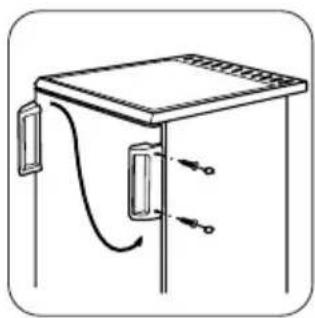

1. Retirez, puis installez la poignée, 1) de l'autre côté.
2. Remettez l'appareil en place, mettez-le d'aplomb, attendez quatre heures au moins puis branchez-le à la prise de courant.

Contrôlez une dernière fois pour vous assurer que :

• Toutes les vis sont correctement serrées.
  • La porte ouvre et ferme correctement.

Si la température ambiante est basse (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle.

Si vous ne voulez pas effectuer personnellement les opérations décrites ci-dessus, contactez le S.A.V. le plus proche. Un technicien du S.A.V. pourra inverser le sens d'ouverture de la porte, mais cette intervention vous sera facturée.

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié.

Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.

Cet appareil est conforme aux directives communautaires.

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre

sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Inhalt
