MANUAL DE USUARIO ZBT23420SR ZANUSSI

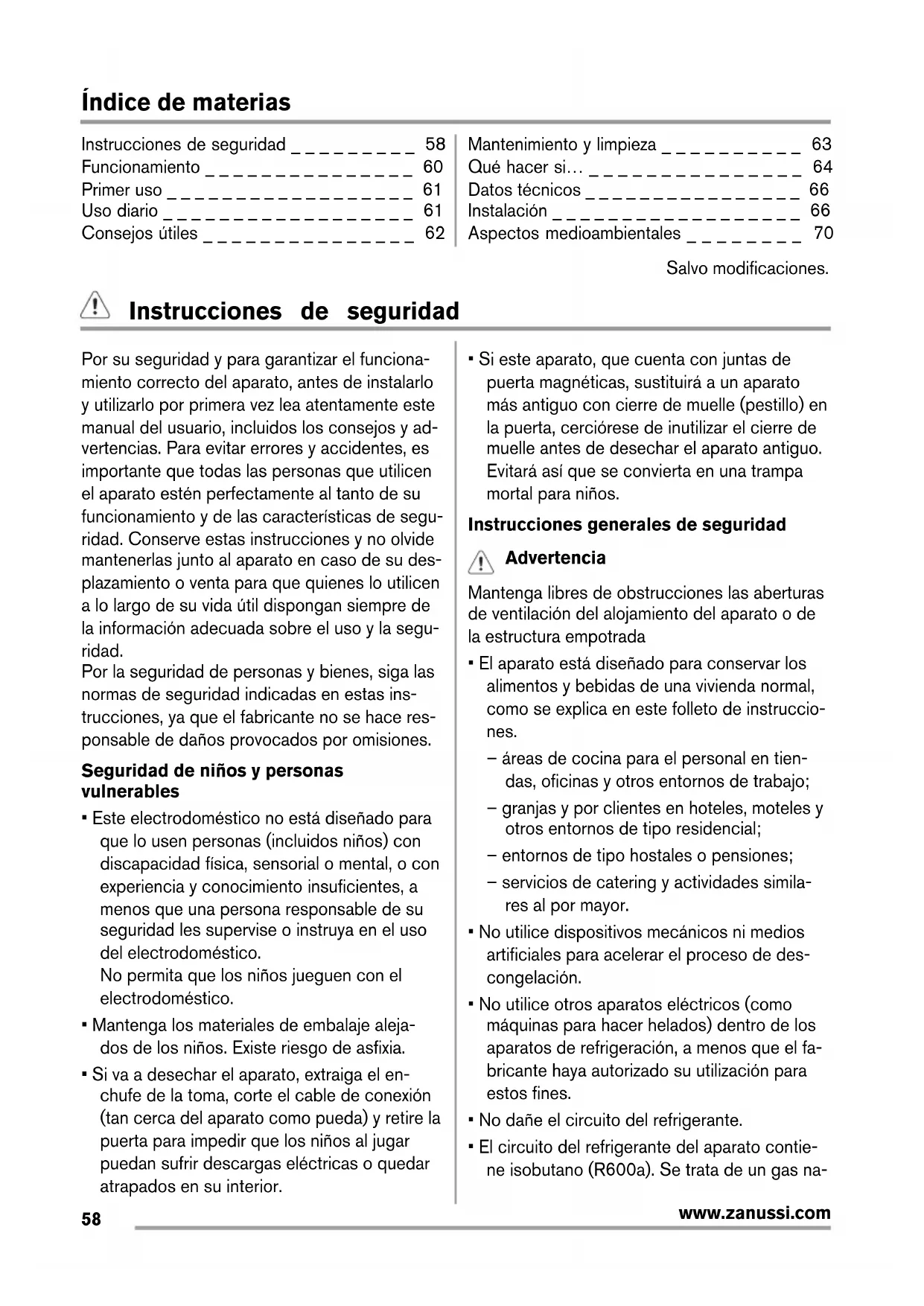

www.zanussi.comÍndice de materias Instrucciones de seguridad _ _ _ _ _ _ _ _ _ 58 Funcionamiento _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 60 Primer uso _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 61 Uso diario _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 61 Consejos útiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 62 Mantenimiento y limpieza _ _ _ _ _ _ _ _ _ _ 63 Qué hacer si… _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 64 Datos técnicos _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 66 Instalación _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 66 Aspectos medioambientales _ _ _ _ _ _ _ _ 70 Salvo modificaciones. Instrucciones de seguridad Por su seguridad y para garantizar el funciona- miento correcto del aparato, antes de instalarlo y utilizarlo por primera vez lea atentamente este manual del usuario, incluidos los consejos y ad- vertencias. Para evitar errores y accidentes, es importante que todas las personas que utilicen el aparato estén perfectamente al tanto de su funcionamiento y de las características de segu- ridad. Conserve estas instrucciones y no olvide mantenerlas junto al aparato en caso de su des- plazamiento o venta para que quienes lo utilicen a lo largo de su vida útil dispongan siempre de la información adecuada sobre el uso y la segu- ridad. Por la seguridad de personas y bienes, siga las normas de seguridad indicadas en estas ins- trucciones, ya que el fabricante no se hace res- ponsable de daños provocados por omisiones. Seguridad de niños y personas vulnerables

• Este electrodoméstico no está diseñado para que lo usen personas (incluidos niños) con discapacidad física, sensorial o mental, o con experiencia y conocimiento insuficientes, a menos que una persona responsable de su seguridad les supervise o instruya en el uso del electrodoméstico. No permita que los niños jueguen con el electrodoméstico.

• Mantenga los materiales de embalaje aleja- dos de los niños. Existe riesgo de asfixia.

• Si va a desechar el aparato, extraiga el en- chufe de la toma, corte el cable de conexión (tan cerca del aparato como pueda) y retire la puerta para impedir que los niños al jugar puedan sufrir descargas eléctricas o quedar atrapados en su interior.

• Si este aparato, que cuenta con juntas de puerta magnéticas, sustituirá a un aparato más antiguo con cierre de muelle (pestillo) en la puerta, cerciórese de inutilizar el cierre de muelle antes de desechar el aparato antiguo. Evitará así que se convierta en una trampa mortal para niños. Instrucciones generales de seguridad Advertencia Mantenga libres de obstrucciones las aberturas de ventilación del alojamiento del aparato o de la estructura empotrada

• El aparato está diseñado para conservar los alimentos y bebidas de una vivienda normal, como se explica en este folleto de instruccio- nes. – áreas de cocina para el personal en tien- das, oficinas y otros entornos de trabajo; – granjas y por clientes en hoteles, moteles y otros entornos de tipo residencial; – entornos de tipo hostales o pensiones; – servicios de catering y actividades simila- res al por mayor.

• No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de des- congelación.

• No utilice otros aparatos eléctricos (como máquinas para hacer helados) dentro de los aparatos de refrigeración, a menos que el fa- bricante haya autorizado su utilización para estos fines.

• No dañe el circuito del refrigerante.

www.zanussi.comtural con un alto nivel de compatibilidad me- dioambiental, aunque es inflamable. Durante el transporte y la instalación del apa- rato, cerciórese de no provocar daños en el circuito de refrigeración. Si el circuito de refrigeración se daña: – mantenga el aparato alejado de las llamas y de cualquier fuente de encendido – ventile bien la habitación en la que se en- cuentra el aparato

• Es peligroso alterar las especificaciones o modificar este producto en modo alguno. Cualquier daño en el cable de alimentación puede provocar un cortocircuito, un incendio o una descarga eléctrica. Advertencia Los componentes eléctricos (cable de alimentación, enchufe, compre- sor) debe sustituirlos un técnico autorizado o personal de reparaciones profesional a fin de evitar riesgos.

1. El cable de alimentación no se debe pro-

2. Compruebe que la parte posterior del

aparato no aplaste ni dañe el enchufe. Un enchufe aplastado o dañado puede recalentarse y provocar un incendio.

3. Cerciórese de que tiene acceso al en-

4. No tire del cable de alimentación.

5. Si la toma de red está floja, no introduzca

el enchufe. Existe riesgo de descarga eléctrica o incendio.

6. No utilice el aparato sin la tapa de la

bombilla (si está provisto de ella) de ilu- minación interior.

• Este aparato es pesado. Debe tener precau- ciones durante su desplazamiento.

• No retire ni toque elementos del comparti- mento congelador con las manos húmedas o mojadas, ya que podría sufrir abrasión de la piel o quemaduras por congelación.

• Evite la exposición prolongada del aparato a la luz solar directa.

• Las bombillas que se utilizan en este aparato (si está provisto de ellas) son especiales, y se han seleccionado exclusivamente para uso en aparatos domésticos. No pueden utilizarse para la iluminación de la vivienda. Uso diario

• No coloque recipientes calientes sobre las piezas plásticas del aparato.

• No almacene gas ni líquido inflamable en el aparato, ya que podrían estallar.

• No coloque alimentos directamente contra la salida de aire de la pared posterior. (Si el aparato es No Frost, es decir, no acumula es- carcha.)

• Los alimentos que se descongelen no deben volver a congelarse.

• Guarde los alimentos congelados, que se ad- quieren ya envasados, siguiendo las instruc- ciones del fabricante.

• Se deben seguir estrictamente las recomen- daciones del fabricante del aparato sobre el almacenamiento. Consulte las instrucciones correspondientes.

• No coloque bebidas carbonatadas o con gas en el congelador, ya que se genera presión en el recipiente, que podría estallar y dañar el aparato.

• Si se consumen polos helados retirados di- rectamente del aparato, se pueden sufrir que- maduras causadas por el hielo. Cuidado y limpieza

• Antes de realizar tareas de mantenimiento, apague el aparato y desconecte el enchufe de la toma de red.

• No limpie el aparato con objetos metálicos.

• No utilice objetos afilados para eliminar el hielo del aparato. Utilice un raspador plástico.

• Inspeccione habitualmente el desagüe del agua descongelada del frigorífico. Si es ne- cesario, limpie el desagüe. Si el desagüe se bloquea, el agua se acumulará en la base del aparato. Instalación Importante Para realizar la conexión eléctrica, siga atentamente las instrucciones de los párrafos correspondientes.

www.zanussi.com• Desembale el aparato y compruebe que no tiene daños. No conecte el aparato si está dañado. Informe de los posibles daños de in- mediato a la tienda donde lo adquirió. En ese caso, conserve el material de embalaje.

• Es recomendable esperar al menos dos ho- ras antes de conectar el aparato, para permi- tir que el aceite regrese al compresor.

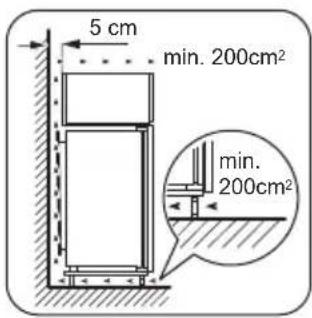

• El aparato debe contar con circulación de ai- re adecuada alrededor, ya que de lo contrario se produce recalentamiento. Para conseguir una ventilación suficiente, siga las instruccio- nes correspondientes a la instalación.

• Siempre que sea posible, la parte posterior del producto debe estar contra una pared, para evitar que se toquen las partes calientes (compresor, condensador) y se produzcan quemaduras.

• El aparato no debe colocarse cerca de radia- dores ni de hornillas de cocina.

• Asegúrese de que es posible acceder al en- chufe después de instalar el electrodomésti- co.

• Realice la conexión sólo a un suministro de agua potable (si está prevista una conexión de agua). Servicio técnico

• Un electricista homologado deberá realizar las tareas que se requieran para ejecutar el servicio o mantenimiento de este electrodo- méstico.

• Las reparaciones de este aparato debe reali- zarlas un centro de servicio técnico autoriza- do y sólo se deben utilizar recambios origina- les. Protección del medio ambiente Este aparato no contiene gases perjudicia- les para la capa de ozono, ni en el circuito de refrigerante ni en los materiales aislantes. El aparato no se debe desechar junto con los resi- duos urbanos. La espuma aislante contiene ga- ses inflamables: el aparato se debe desechar de acuerdo con la normativa vigente, que puede solicitar a las autoridades locales. No dañe la unidad de refrigeración, en especial la parte tra- sera, cerca del intercambiador de calor. Los materiales de este aparato marcados con el símbolo son reciclables. Funcionamiento Encendido Introduzca el enchufe en la toma. Gire el regulador de temperatura hacia la dere- cha, a un ajuste intermedio. Apagado Para apagar el aparato, gire el regulador de temperatura hasta la posición "O". Regulación de la temperatura La temperatura se regula automáticamente. Para utilizar el aparato, proceda de la manera si- guiente:

• Gire el regulador de temperatura hacia ajus- tes más bajos para obtener el frío mínimo.

• Gire el regulador de temperatura hacia ajus- tes más altos para obtener el frío máximo. Lo más conveniente es ajustar la tempera- tura en una posición intermedia. Sin embargo, el ajuste exacto debe elegirse te- niendo en cuenta que la temperatura interior del aparato depende de:

• la temperatura ambiente

• la frecuencia con que se abre la puerta

• la cantidad de alimentos guardados

• la ubicación del aparato. Importante Si la temperatura ambiente es elevada o el aparato está totalmente lleno y se ha ajustado a las temperaturas más bajas, puede mantenerse en marcha de manera continua provocando la formación de escarcha en la pared posterior. En tal caso, el mando debe colocarse a temperatura más elevada para permitir la descongelación automática y reducir así el consumo energético.

www.zanussi.comPrimer uso Limpieza de las partes internas Antes del empleo limpiar todas las partes inter- nas con agua tibia y jabón neutro, a fin de elimi- nar el característico olor de nuevo y secarlas luego cuidadosamente. Importante No utilice detergentes ni polvos abrasivos, ya que podrían dañar el acabado Uso diario Congelación de alimentos frescos El compartimento congelador está ideado para la congelación de alimentos frescos y para la conservación a largo plazo de alimentos conge- lados y ultracongelados. Para congelar alimentos frescos no es necesa- rio cambiar el ajuste intermedio. Sin embargo, para lograr una congelación más rápida, gire el regulador de temperatura a un ajuste más alto para obtener el frío máximo. Importante En esa situación, la temperatura del compartimento frigorífico puede descender por debajo de 0 °C. En ese caso, sitúe el regulador de temperatura en un ajuste menos frío. Almacenamiento de alimentos congelados Al poner en marcha el aparato por primera vez o después de un periodo sin uso, déjelo en mar- cha al menos durante 2 horas con un ajuste alto antes de colocar los productos en el comparti- mento. Importante En caso de producirse una descongelación accidental, por ejemplo, por un corte del suministro eléctrico, si la interrupción ha sido más prolongada que el valor indicado en la tabla de características técnicas bajo "tiempo de elevación", los alimentos descongelados deben consumirse cuanto antes o cocinarlos de inmediato y volverlos a congelar (después de que se hayan enfriado). Descongelación Los alimentos ultracongelados o congelados, antes de utilizarlos, se pueden descongelar en el compartimento frigorífico o a temperatura am- biente, dependiendo del tiempo de que se dis- ponga. Es posible incluso cocinar piezas pequeñas congeladas, tomadas directamente del congela- dor; en tal caso, el tiempo de cocción será más prolongado. Producción de cubitos de hielo Este aparato cuenta con una o varias bandejas para la producción de cubitos de hielo. Llene las bandejas con agua y colóquelas en el com- partimento congelador. Importante No utilice instrumentos metálicos para retirar las bandejas del congelador. Indicador de temperatura Importante Este aparato está autorizado para su venta en Francia. En conformidad con la normativa válida en di- cho país, deberá ir provisto de un dispositivo especial (consulte la figura) situado en el com- partimiento inferior del frigorífico para indicar la zona más fría del mismo.

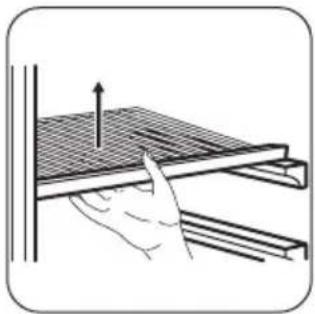

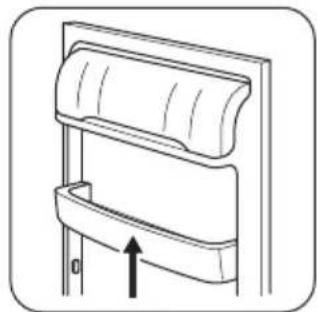

www.zanussi.comEstantes móviles Las paredes del frigo- rífico cuentan con guías para colocar los estantes del modo que se prefiera. Importante No varie el estante de vidrio de encima del cajón de verduras para asegu- rar la circulación co- rrecta del aire. Colocación de los estantes de la puerta Para poder guardar alimentos de distintos tamaños, los estantes de la puerta se pue- den colocar a diferen- tes alturas. Eleve paulatinamente el estante en la direc- ción de las flechas hasta retirarlo del so- porte y colóquelo en la posición que pre- fiera. Consejos útiles Consejos para ahorrar energía

• No abra la puerta con frecuencia ni la deje abierta más tiempo del estrictamente necesa- rio.

• Si la temperatura ambiente es elevada, la temperatura del aparato se ha ajustado en los valores más altos y está totalmente lleno, el compresor podría funcionar de manera conti- nua, provocando la formación de escarcha o hielo en el evaporador. Si esto sucede, gire el regulador de temperatura a valores inferiores para permitir la descongelación automática y ahorrar en el consumo eléctrico. Consejos para la refrigeración de alimentos frescos Para obtener los mejores resultados:

• no guarde en el frigorífico alimentos calientes ni líquidos en evaporación;

• cubra o envuelva los alimentos, en especial si tienen sabores fuertes;

• coloque los alimentos de modo que el aire pueda circular libremente entre ellos. Consejos para la refrigeración Consejos útiles: Carne (de todo tipo): guárdela en bolsas de plástico y colóquela en el estante de vidrio, so- bre el cajón de las verduras. Por razones de seguridad, guárdela de ese mo- do durante uno o dos días, como máximo. Alimentos cocinados, platos fríos, etc..: los de- be cubrir y puede colocarlos en cualquiera de los estantes. Frutas y verduras: se deben limpiar a conciencia y colocar en los cajones especiales suministra- dos a tal efecto. Mantequilla y queso: colóquelos en recipientes herméticos especiales o envueltos en papel de aluminio o en bolsas de plástico, para excluir tanto aire como sea posible. Botellas de leche: deben tener tapa y se colo- carán en el estante para botellas de la puerta. Los plátanos, las patatas, las cebollas y los ajos, si no están empaquetados, no deben guardarse en el frigorífico. Consejos sobre la congelación Estos consejos son importantes para poder aprovechar al máximo el proceso de congela- ción:

• la cantidad máxima de alimentos que puede congelarse en 24 horas se muestra en la pla- ca de datos técnicos;

www.zanussi.com• el proceso de congelación requiere 24 horas. Durante ese periodo no deben añadirse otros alimentos para congelación;

• congele sólo productos alimenticios de máxi- ma calidad, frescos y perfectamente limpios;

• prepare los alimentos en porciones pequeñas para que se congelen de manera rápida y to- tal, así como para poder descongelar poste- riormente sólo las cantidades necesarias;

• envuelva los alimentos en papel de aluminio o polietileno y compruebe que los envoltorios quedan herméticamente cerrados;

• no permita que alimentos frescos y sin con- gelar entren en contacto con alimentos ya congelados, para evitar el aumento de tem- peratura de los segundos;

• los alimentos magros se congelan mejor que los grasos; la sal reduce el tiempo de alma- cenamiento de los alimentos;

• el hielo, si se consume inmediatamente des- pués de retirarlo del compartimento congela- dor, puede provocar quemaduras por conge- lación en la piel;

• es recomendable etiquetar cada paquete con la fecha de congelación para controlar el tiempo que permanecen almacenados. Consejos para el almacenamiento de alimentos congelados Para obtener el máximo rendimiento de este aparato, deberá:

• comprobar que el comerciante ha mantenido los productos congelados correctamente al- macenados;

• procurar que los alimentos congelados pasen de la tienda al congelador en el menor tiempo posible;

• evitar la apertura frecuente de la puerta o de- jarla abierta más del tiempo estrictamente ne- cesario;

• los alimentos descongelados se deterioran con rapidez y no pueden congelarse de nue- vo;

• no supere el tiempo de almacenamiento indi- cado por el fabricante de los alimentos. Mantenimiento y limpieza Precaución Antes de realizar tareas de mantenimiento, desenchufe el aparato. Este equipo contiene hidrocarburos en la unidad de refrigeración; por tanto, el man- tenimiento y la recarga deben estar a cargo ex- clusivamente de técnicos autorizados. Limpieza periódica El equipo debe limpiarse de manera habitual:

• Limpie el interior y los accesorios con agua templada y un jabón neutro.

• Revise y limpie periódicamente las juntas de la puerta para mantenerlas limpias y sin res- tos.

• Aclare y seque a fondo. Importante No mueva, dañe ni tire de los conductos o cables del interior del armario. No utilice detergentes, polvos abrasivos, productos de limpieza perfumados ni cera para limpiar el interior, ya que dañarán la superficie y dejarán un fuerte olor. Limpie el condensador (rejilla negra) y el com- presor de la parte posterior del aparato con un cepillo. Esa operación mejorará el rendimiento del aparato y reducirá el consumo eléctrico. Importante Tenga cuidado para no dañar el sistema de refrigeración. Muchas marcas de limpiadores de superficies de cocina contienen químicos que pueden ata- car o dañar los plásticos del aparato. Por tal ra- zón, se recomienda que el exterior del aparato se limpie sólo con agua templada a la que se añadirá un poco de líquido lavavajillas. Después de la limpieza, vuelva a conectar el aparato a la toma de red. Descongelación del frigorífico La escarcha se elimina automáticamente del evaporador del frigorífico cada vez que se detie- ne el compresor, durante el funcionamiento nor- mal. El agua de la descongelación se descarga a través de un orificio hacia un recipiente espe-

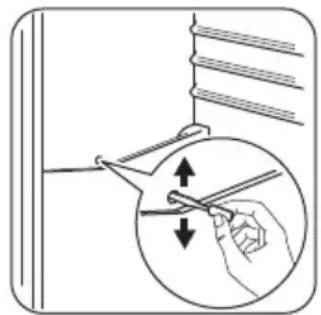

www.zanussi.comcial situado en la parte posterior del aparato, sobre el motor compresor, donde se evapora. Es importante limpiar periódicamente el ori- ficio de salida del agua de descongela- ción situado en la mi- tad del canal del compartimento frigorí- fico para evitar que el agua se desborde y caiga sobre los ali- mentos del interior. Descongelación del congelador Siempre se forma un poco de escarcha en los estantes del congelador y en torno al compartimento superior. Importante Descongele el congelador sólo cuando la capa de escarcha alcance un grosor de unos 3 a 5 mm. Para eliminar la escarcha, siga estos pasos:

1. Apague el aparato.

2. Retire los alimentos congelados, envuélva-

los en varias hojas de papel periódico y co- lóquelos en un sitio fresco.

3. Deje la puerta abierta.

4. Cuando finalice la descongelación, seque

bien el interior y vuelva a colocar el tapón.

5. Encienda el aparato.

6. Ajuste el regulador de temperatura para ob-

tener el máximo frío y haga funcionar el aparato durante dos o tres horas con dicho ajuste.

7. Vuelva a introducir los alimentos que retiró

previamente. Importante No utilice herramientas metálicas afiladas para raspar la escarcha del evaporador, ya que podría dañarlo. No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de derretimiento del hielo, excepto los recomendados por el fabricante. La elevación de la temperatura de los paquetes de alimentos congelados, durante la descongelación, puede acortar la duración de su almacenamiento. Periodos sin funcionamiento Si el aparato no se utiliza durante un tiempo prolongado, tome las siguientes precauciones:

• desconecte el aparato de la red eléctri- ca;

• extraiga todos los alimentos;

• descongele (si así está previsto) y limpie el aparato y todos sus accesorios.

• deje la puerta(s) entreabierta para prevenir olores desagradables. Si va a mantener el armario en marcha, solicite a alguien que lo inspeccione de vez en cuando para evitar que los alimentos se echen a perder en caso de un corte de energía. Qué hacer si… Advertencia Antes de realizar cualquier reparación, desconecte el enchufe del aparato de la toma de red. Sólo un electricista o un técnico profesional debe llevar a cabo cualquier reparación que no figure en este manual. Importante Se producen ruidos durante el funcionamiento normal (compresor, circulación del refrigerante). Problema Posible causa Solución El aparato no funciona. La bombilla no funciona. El aparato está apagado. Encienda el aparato. El aparato no está correctamente enchufado a la toma de corriente. Enchufe el aparato correctamente a la toma de corriente.

www.zanussi.comProblema Posible causa Solución El aparato no recibe suministro eléctrico. No hay tensión en la toma de corriente. Enchufe un aparato eléctrico diferen- te a la toma de corriente. Llame a un electricista cualificado. La bombilla no funciona. La bombilla está en espera. Cierre y abra la puerta. La bombilla es defectuosa. Consulte la sección "Cambio de la bombilla". El compresor funciona continuamente. La temperatura no se ha ajustado correctamente. Seleccione una temperatura más alta. La puerta no está bien cerrada. Consulte la sección "Cierre de la puerta". La puerta se ha abierto con excesi- va frecuencia. No mantenga abierta la puerta más tiempo del necesario. La temperatura de los alimentos es demasiado alta. Deje que la temperatura de los ali- mentos descienda a la temperatura ambiente antes de guardarlos. La temperatura ambiente es dema- siado alta. Reduzca la temperatura ambiente. El agua fluye por la placa posterior del frigorífico. Durante el proceso de descongela- ción automática, el hielo se descon- gela en la placa posterior. Es correcto. El agua fluye al interior del frigorífico. La salida de agua está obstruida. Limpie la salida de agua. Los alimentos impiden que el agua fluya al colector. Asegúrese de que los alimentos no entran en contacto con la placa pos- terior. El agua fluye hacia el sue- lo. El agua de la descongelación no fluye hacia la bandeja de evapora- ción situada sobre el compresor. Fije la salida de agua de descongela- ción a la bandeja de evaporación. La temperatura del aparato es demasiado baja. El regulador de temperatura no se ha ajustado correctamente. Seleccione una temperatura más alta. La temperatura del aparato es demasiado alta. El regulador de temperatura no se ha ajustado correctamente. Seleccione una temperatura más ba- ja. Cambio de la bombilla Precaución Desenchufe el aparato de la toma de corriente.

www.zanussi.comRetire el tornillo de la tapa de la bombilla. Extraiga la tapa de la bombilla (consulte la ilustración). Cambie la bombilla por una nueva de la misma potencia y es- pecíficamente diseña- da para electrodo- mésticos (la potencia máxima se indica en la tapa de la bombi- lla). Instale la tapa de la bombilla. Apriete el tornillo de la tapa de la bombilla. Enchufe el aparato a la toma de corriente. Abra la puerta. Com- pruebe que la bombi- lla se enciende. Cierre de la puerta

1. Limpie las juntas de la puerta.

2. Si es necesario, ajuste la puerta. Consulte

3. Si es necesario, cambie las juntas defec-

tuosas. Póngase en contacto con el servi- cio técnico. Datos técnicos Medidas de la cavidad Altura 1446 mm Anchura 560 mm Profundidad 550 mm Tiempo de estabilización 20 h Voltaje 230-240 V Frecuencia 50 Hz La información técnica se encuentra en la placa de características, situada en el lado interior iz- quierdo del aparato, y en la etiqueta de consu- mo energético. Instalación Precaución Lea atentamente la "Información sobre seguridad" para garantizar su propia seguridad y el correcto funcionamiento del electrodoméstico antes de instalar el electrodoméstico. Colocación Instale el aparato en un punto en el que la tem- peratura ambiente se corresponda con la clase climática indicada en la placa de datos técnicos del aparato:

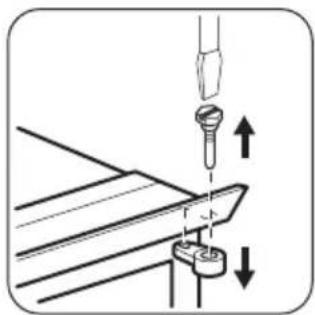

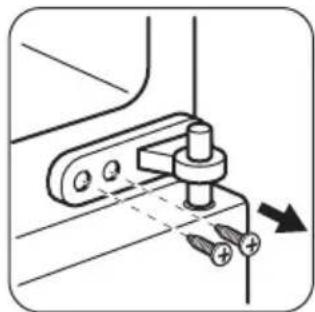

www.zanussi.comClase cli- mática Temperatura ambiente SN +10°C a + 32°C N +16°C a + 32°C ST +16°C a + 38°C T +16°C a + 43°C Conexión eléctrica Antes de conectar el aparato, compruebe que el voltaje y la frecuencia que aparecen en la pla- ca de datos técnicos se corresponden con el suministro de la vivienda. El aparato debe tener conexión a tierra. El en- chufe del cable de alimentación se suministra con un contacto para tal fin. Si la toma de red de la vivienda carece de conexión a tierra, co- necte el aparato a una toma de tierra conforme con la normativa, después de consultar a un electricista profesional. El fabricante rechaza toda responsabilidad si no se toman las precauciones antes indicadas. Este aparato es conforme con las directivas de la CEE. Cambio del sentido de apertura de las puertas La puerta del aparato se abre hacia la derecha. Si desea abrir la puerta hacia la izquierda, siga estas instrucciones antes de instalar el aparato: Afloje el pasador su- perior y extraiga el se- parador. Retire el pasador su- perior y la puerta su- perior. Afloje la bisagra inter- media. Retire la puerta infe- rior. Afloje el pasador infe- rior. En el lado opuesto: Instale el pasador in- ferior. Instale la puerta infe- rior. Instale la puerta su- perior. Apriete el separador y el pasador superior. Requisitos de ventilación El aire debe poder circular libremente por la parte posterior del aparato. 5 cm min. 200cm

Instalación del aparato Precaución Compruebe que el cable de alimentación puede moverse con facilidad. Ejecute los pasos siguientes:

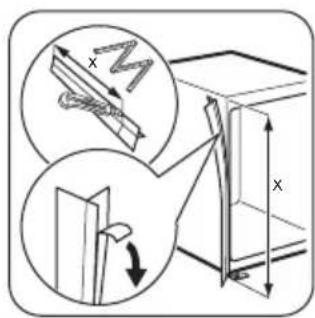

Si es necesario, corte la cinta sellado- ra adhesiva y péguela al aparato como se muestra en la figura.

Instale el aparato en el hueco. Empuje el aparato en el sentido de las fle- chas (1) hasta que la cubierta de separa- ción superior haga to- pe contra el mueble de cocina. Empuje el aparato en el sentido de las fle- chas (2) contra el mueble en el lado opuesto de la bisagra. 44mm 4mm

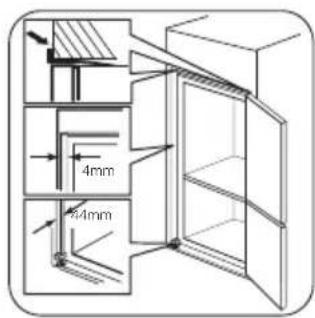

Ajuste el aparato en el hueco. Asegúrese de que haya una distancia de 44 mm entre el apa- rato y el borde delan- tero del mueble. La tapa de la bisagra inferior (incluida en la bolsa de accesorios) garantiza que la sepa- ración entre el apara- to y el mueble de co- cina sea la adecuada. Asegúrese de que quede un espacio de 4 mm entre el aparato y el mueble. Abra la puerta. Colo- que la tapa de la bi- sagra inferior en su lugar.

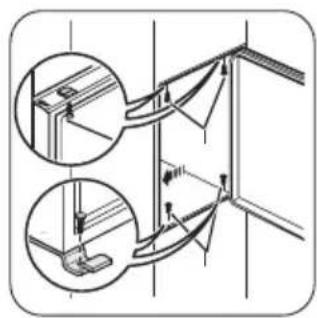

Fije el aparato al hueco con 4 tornillos.

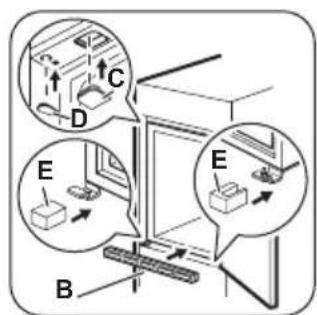

Retire la parte co- rrecta de la tapa de la bisagra (E). No olvide extraer la pieza DX, en el caso de la bisa- gra derecha, y la pie- za SX en el caso con- trario.

Fije las tapas (C, D) a las lengüetas y a los orificios de la bi- sagra. Instale la rejilla de ventilación (B). Fije las tapas (E) a la bisagra.

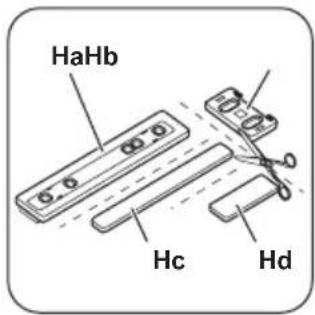

Instale la pieza (Ha) en el lado inter- no del mueble de co- cina.

Empuje la pieza (Hc) contra la pieza (Ha).

Abra la puerta del aparato y la del mue- ble de cocina en un ángulo de 90°. Introduzca el cuadra- do pequeño (Hb) en la guía (Ha). Coloque juntas la puerta del aparato y la puerta del mueble de cocina y marque los orificios.

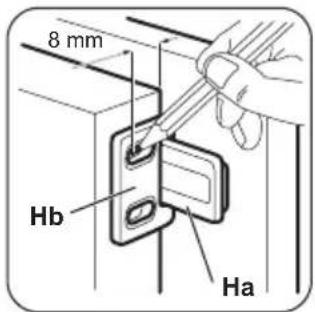

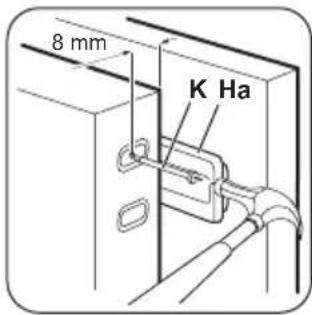

Quite las escuadras y ponga una marca a una distancia de 8 mm desde el borde exterior de la puerta en la que se debe co- locar el clavo (K).

Vuelva a colocar el cuadrado pequeño en la guía y fíjelo con los tornillos suministra- dos. Alinee la puerta del mueble de cocina y la puerta del aparato ajustando la pieza Hb.

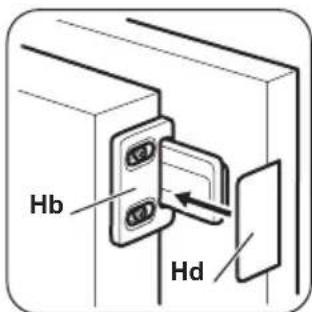

Presione la pieza (Hd) contra la pieza (Hb).

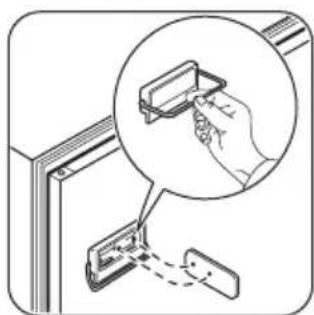

Para abrir las puertas, siga estos pasos. Utilice el sistema des- lizante indicado ante- riormente o bien colo- que el pequeño tira- dor suministrado co- mo accesorio en una de las dos puertas para abrirla. Finalmente, compruebe que:

• Todos los tornillos están apretados.

• La cinta selladora magnética está firmemente sujeta al armario. Importante Si la temperatura ambiente es baja (por ejemplo, en invierno), el tamaño de la junta disminuye. El tamaño de la junta aumenta cuando sube la temperatura ambiente.

www.zanussi.comAspectos medioambientales El símbolo que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.
