MANUALE UTENTE ZBT23420SR ZANUSSI

Istruzioni per l’uso 45

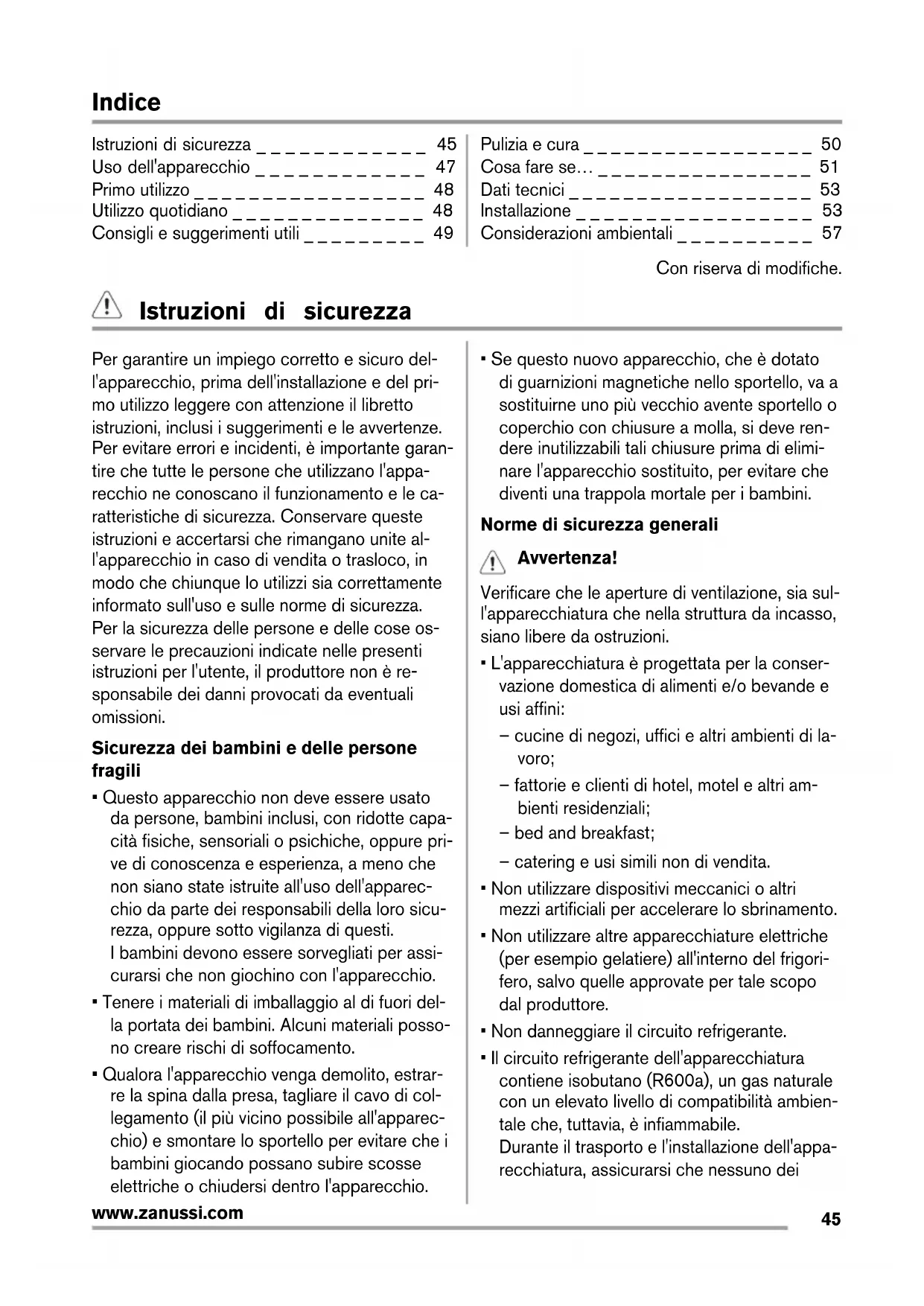

www.zanussi.comIndice Istruzioni di sicurezza _ _ _ _ _ _ _ _ _ _ _ _ 45 Uso dell'apparecchio _ _ _ _ _ _ _ _ _ _ _ _ 47 Primo utilizzo _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 48 Utilizzo quotidiano _ _ _ _ _ _ _ _ _ _ _ _ _ _ 48 Consigli e suggerimenti utili _ _ _ _ _ _ _ _ _ 49 Pulizia e cura _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 50 Cosa fare se… _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 51 Dati tecnici _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 53 Installazione _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 53 Considerazioni ambientali _ _ _ _ _ _ _ _ _ _ 57 Con riserva di modifiche. Istruzioni di sicurezza Per garantire un impiego corretto e sicuro del- l'apparecchio, prima dell'installazione e del pri- mo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garan- tire che tutte le persone che utilizzano l'appa- recchio ne conoscano il funzionamento e le ca- ratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite al- l'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza. Per la sicurezza delle persone e delle cose os- servare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è re- sponsabile dei danni provocati da eventuali omissioni. Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capa- cità fisiche, sensoriali o psichiche, oppure pri- ve di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparec- chio da parte dei responsabili della loro sicu- rezza, oppure sotto vigilanza di questi. I bambini devono essere sorvegliati per assi- curarsi che non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori del- la portata dei bambini. Alcuni materiali posso- no creare rischi di soffocamento.

• Qualora l'apparecchio venga demolito, estrar- re la spina dalla presa, tagliare il cavo di col- legamento (il più vicino possibile all'apparec- chio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.

• Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve ren- dere inutilizzabili tali chiusure prima di elimi- nare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini. Norme di sicurezza generali Avvertenza! Verificare che le aperture di ventilazione, sia sul- l'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.

• L'apparecchiatura è progettata per la conser- vazione domestica di alimenti e/o bevande e usi affini: – cucine di negozi, uffici e altri ambienti di la- voro; – fattorie e clienti di hotel, motel e altri am- bienti residenziali; – bed and breakfast; – catering e usi simili non di vendita.

• Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.

• Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigori- fero, salvo quelle approvate per tale scopo dal produttore.

• Non danneggiare il circuito refrigerante.

• Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambien- tale che, tuttavia, è infiammabile. Durante il trasporto e l'installazione dell'appa- recchiatura, assicurarsi che nessuno dei

www.zanussi.comcomponenti del circuito refrigerante venga danneggiato. In caso di danneggiamento del circuito refri- gerante: – evitare fiamme libere e scintille – aerare bene il locale in cui si trova l'appa- recchiatura

• È pericoloso cambiare le specifiche o modifi- care il prodotto in qualunque modo. Un dan- neggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche. Avvertenza! Tutti i componenti elettrici (cavo di alimentazione, spina, compresso- re) devono essere sostituiti da un tecnico certifi- cato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

1. Non collegare prolunghe al cavo di ali-

2. Evitare che il lato posteriore dell'appa-

recchiatura possa schiacciare o danneg- giare la spina, causandone il surriscalda- mento con un conseguente rischio di in- cendio.

3. La spina dell'apparecchiatura deve tro-

varsi in una posizione accessibile.

4. Evitare di tirare il cavo di alimentazione.

5. Se la presa elettrica non è perfettamente

stabile, non inserire la spina. Il collega- mento potrebbe provocare scosse elet- triche o creare un rischio di incendio.

6. L'apparecchiatura non deve essere mes-

sa in funzione senza il coprilampada in- terno (se previsto).

• Questa apparecchiatura è pesante. Procede- re con cautela durante gli spostamenti.

• Evitare di estrarre o di toccare gli alimenti ri- posti nel vano congelatore con le mani ba- gnate o umide; il contatto potrebbe provoca- re abrasioni o ustioni da freddo.

• Evitare un'esposizione prolungata dell'appa- recchiatura alla luce solare diretta.

• Le lampadine utilizzate in questa apparec- chiatura (se previste) sono lampadine speciali selezionate esclusivamente per elettrodome- stici. Non sono adatte per l'illuminazione degli ambienti. Uso quotidiano

• Non collocare pentole calde sulle parti in pla- stica dell'apparecchio.

• Non collocare gas e liquidi infiammabili nel- l'apparecchio, perché potrebbero esplodere.

• Evitare di appoggiare gli alimenti contro la presa d'aria situata nella parete posteriore (per le apparecchiature di tipo no-frost)

• Gli alimenti congelati non devono essere ri- congelati una volta scongelati.

• Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'ali- mento surgelato.

• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.

• Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.

• I ghiaccioli possono provocare bruciature da gelo se consumati immediatamente dopo averli tolti dall'apparecchio. Pulizia e cura

• Prima della manutenzione, spegnere l'appa- recchio e staccare la spina dalla presa.

• Non pulire l'apparecchio con oggetti metallici.

• Non usare oggetti appuntiti per rimuovere la brina dall'apparecchio. Usare un raschietto di plastica.

• Esaminare regolarmente il foro di scarico del- l'acqua di sbrinamento nel frigorifero. Se ne- cessario, pulirlo. Se il foro è otturato, l'acqua si raccoglie sul fondo dell'apparecchio. Installazione Importante Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparec- chio se è danneggiato. Segnalare immediata- mente gli eventuali danni al negozio in cui è

www.zanussi.comstato acquistato. In questo caso conservare l'imballaggio.

• Si consiglia di attendere almeno due ore pri- ma di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

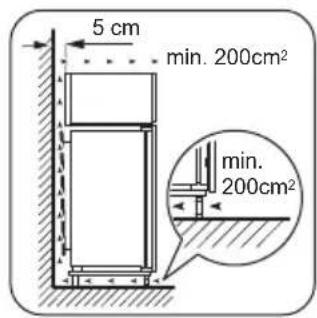

• Attorno all'apparecchio vi deve essere un'a- deguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.

• Se possibile il retro dell'apparecchio dovreb- be essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evi- tando così possibili scottature.

• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.

• Installare l'apparecchio in modo che la presa rimanga accessibile.

• Collegare solo a sorgenti d'acqua potabile (se è previsto un collegamento alla rete idri- ca). Assistenza tecnica

• Gli interventi elettrici sull'apparecchiatura de- vono essere eseguiti esclusivamente da elet- tricisti qualificati o da personale competente.

• Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali. Tutela ambientale Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assie- me ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito se- condo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal sim- bolo sono riciclabili. Uso dell'apparecchio Accensione Inserire la spina nella presa. Ruotare il termostato in senso orario fino a una regolazione media. Spegnimento Per spegnere l'apparecchio, ruotare il termosta- to in posizione "O". Regolazione della temperatura La temperatura è regolata automaticamente. Per utilizzare l'apparecchio, procedere come se- gue:

• ruotare il termostato verso una regolazione bassa per un raffreddamento minimo.

• ruotare il termostato verso una regolazione al- ta per un raffreddamento massimo. Una regolazione media è in genere la più adatta. Tuttavia la regolazione esatta dovrebbe essere scelta tenendo a mente che la temperatura al- l'interno dell'apparecchio dipende da:

• temperatura ambiente

• frequenza di apertura della porta

• quantità di cibo conservato

• posizione dell'apparecchio. Importante Se la temperatura ambiente è elevata o l'apparecchio è a pieno carico ed è regolato su temperature minime, può funzionare in continuo causando la formazione di brina sulla parete posteriore. In questo caso la manopola deve essere regolata su una temperatura per consentire lo sbrinamento automatico riducendo così il consumo di energia.

www.zanussi.comPrimo utilizzo Pulizia dell'interno Prima di utilizzare l'apparecchio per la prima vol- ta, lavare l'interno e gli accessori interni con ac- qua tiepida e un po' di sapone neutro in modo a togliere il tipico odore dei prodotti nuovi, quindi asciugare accuratamente. Importante Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture. Utilizzo quotidiano Congelazione dei cibi freschi Il vano congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di cibi congelati e surgelati. Per congelare cibi freschi non è necessario cambiare la regolazione media. Tuttavia, per un'operazione di congelamento più rapida, ruotare il termostato verso una regolazio- ne più alta per ottenere il massimo raffredda- mento. Importante In questa condizione la temperatura del vano frigorifero può scendere sotto 0°C. In questo caso riportare il termostato verso una regolazione più calda. Conservazione dei surgelati Al primo avvio o dopo un periodo di non utilizzo, lasciare in funzione l'apparecchiatura per alme- no 2 ore con una regolazione alta prima di intro- durre gli alimenti. Importante Se si verifica un'interruzione della corrente elettrica di durata superiore al "tempo di risalita" indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento). Scongelamento Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigorifero o a temperatura ambiente, in funzione del tempo disponibile per questa operazione. I pezzi piccoli possono addirittura essere cuci- nati ancora congelati, direttamente dal congela- tore: in questo caso la cottura durerà più a lun- go. Produzione di cubetti di ghiaccio Questo apparecchio è equipaggiato con una o più vaschette per la produzione di cubetti di ghiaccio. Riempire d'acqua le vaschette quindi inserirle nel vano congelatore. Importante Non usare strumenti metallici per rimuovere le vaschette dal congelatore. Spia della temperatura Importante Questa apparecchiatura viene venduta anche in Francia. Per rispettare la normativa vigente in questo paese, essa deve essere dotata di un particola- re dispositivo, posto nella parte bassa della cel- la frigorifero (vedi figura) per segnalare la zona più fredda del vano.

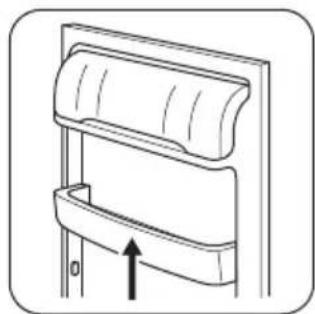

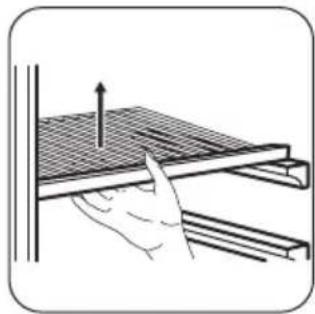

www.zanussi.comRipiani mobili Le guide presenti sul- le pareti del frigorifero permettono di posi- zionare i ripiani a di- verse altezze. Importante Per ga- rantire una corretta circolazione dell'aria, non spostare il ripiano di vetro posto sopra il cassetto delle verdu- re. Posizionamento delle mensole Per facilitare l'introdu- zione di alimenti di di- verse dimensioni, i ri- piani dello sportello possono essere posi- zionati ad altezze dif- ferenti. Tirare delicatamente il ripiano nella direzione indicata dalle frecce fino a sganciarlo, quindi riposizionarlo dove necessario. Consigli e suggerimenti utili Consigli per il risparmio energetico

• Non aprire frequentemente la porta e non la- sciarla aperta più di quanto assolutamente necessario.

• Se la temperatura ambiente è elevata, il ter- mostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compresso- re può funzionare in continuo causando la for- mazione di brina o ghiaccio sull'evaporatore. In questo caso, ruotare il termostato su una regolazione più bassa per consentire lo scon- gelamento automatico risparmiando così energia. Consigli per la refrigerazione di cibi freschi Per ottenere i migliori risultati:

• non riporre nel frigorifero cibi caldi o liquidi in fase di evaporazione

• coprire o avvolgere il cibo, in particolare se emana un odore forte

• posizionare il cibo in modo che l'aria possa circolare liberamente attorno ad esso Consigli per la refrigerazione Consigli utili: Carne (tutti i tipi): avvolgerla in sacchetti di poli- tene e collocarla sul ripiano di vetro sopra il cas- setto delle verdure. Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al massimo. Cibi cucinati, piatti freddi ecc..: dovrebbero es- sere coperti e possono essere collocati su qual- siasi ripiano. Frutta e verdura: dovrebbero essere pulite ac- curatamente e collocate nell'apposito/i casset- to/i speciale/i. Burro e formaggio: dovrebbero essere posti in contenitori ermetici speciali o avvolti in pellicole di alluminio o sacchetti di politene per escludere per quanto possibile l'aria. Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposito ripiano sulla porta. Non conservare nel frigorifero banane, patate, cipolle o aglio se non sono confezionati. Consigli per il congelamento Per un processo di congelamento ottimale, ec- co alcuni consigli importanti:

• la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetta;

www.zanussi.com• il processo di congelamento dura 24 ore. In questo periodo non aggiungere altro cibo da congelare;

• congelare solo alimenti freschi, di ottima qua- lità e accuratamente puliti;

• preparare il cibo in piccole porzioni per con- sentire un congelamento rapido e completo e per scongelare in seguito solo la quantità ne- cessaria;

• avvolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti siano er- metici;

• non lasciare che cibo fresco non congelato entri in contatto con quello già congelato, per evitare un aumento della temperatura in que- st'ultimo;

• i cibi magri si conservano meglio e più a lun- go di quelli grassi; il sale riduce il periodo di conservazione del cibo;

• i ghiaccioli, se consumati immediatamente dopo la rimozione dal vano congelatore, pos- sono causare ustioni da congelamento della pelle;

• si consiglia di riportare la data di congela- mento su ogni singolo pacchetto per riuscire a tenere traccia del tempo di conservazione; Consigli per la conservazione dei surgelati Per ottenere risultati ottimali

• Controllare che i surgelati esposti nei punti vendita non presentino segni di interruzione della catena del freddo

• Il tempo di trasferimento dei surgelati dal punto vendita al congelatore domestico deve essere il più breve possibile;

• Non aprire frequentemente la porta e limitare il più possibile i tempi di apertura;

• Una volta scongelati, gli alimenti si deteriora- no rapidamente e non possono essere ricon- gelati;

• Non superare la durata di conservazione indi- cata sulla confezione. Pulizia e cura Attenzione Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione. Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzio- ne e la ricarica devono pertanto essere effettua- te esclusivamente da tecnici autorizzati. Pulizia periodica L'apparecchio deve essere pulito regolarmente:

• Pulire l'interno e gli accessori con acqua tie- pida e un po' di sapone neutro.

• Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.

• Risciacquare e asciugare accuratamente. Importante Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio. Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte. Pulire il condensatore (griglia nera) e il com- pressore sul retro dell'apparecchio con una spazzola. Questa operazione migliorerà le pre- stazioni dell'apparecchiatura riducendone i con- sumi di energia. Importante Non danneggiare il sistema di raffreddamento. Molti detergenti per cucine di marca contengo- no sostanze chimiche in grado di attaccare/dan- neggiare la plastica impiegata in questo appa- recchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergen- te. Dopo la pulizia, ricollegare l'apparecchio alla re- te di alimentazione. Sbrinamento del vano frigorifero Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano fri- gorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento giunge attraver- so un foro di scarico in un apposito recipiente

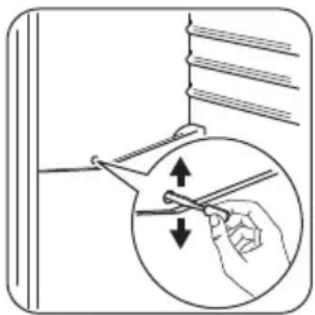

www.zanussi.composto sul retro dell'apparecchiatura, sopra il mo- tocompressore, dove evapora. È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situa- to al centro del canale sulla parete posterio- re, per evitare che l'acqua fuoriesca sugli alimenti. Sbrinamento del congelatore Una certa quantità di brina si formerà sem- pre sui ripiani del congelatore e attorno allo scomparto superiore. Importante Sbrinare il congelatore quando lo strato di brina raggiunge uno spessore di ca. 3-5 mm. Per rimuovere la brina, seguire le istruzioni sot- tostanti:

1. Spegnere l'apparecchio.

2. Rimuovere il cibo eventualmente conserva-

to, avvolgendolo in diversi strati di carta di giornale e collocandolo in un luogo fresco.

3. Lasciare la porta aperta.

4. Una volta completato lo sbrinamento, asciu-

gare accuratamente l'interno e reinserire la spina.

5. Accendere l'apparecchio.

6. Regolare il termostato sul raffreddamento

massimo e fare funzionare l'apparecchio con questa regolazione per due o tre ore.

7. Ricaricare nel vano il cibo precedentemen-

te rimosso. Importante Non usare utensili metallici appuntiti per rimuovere la brina dall'evaporatore per non danneggiarlo. Non usare dispositivi elettrici o altri mezzi artificiali per accelerare il processo di scongelamento diversi da quelli raccomandati dal fabbricante. Un aumento di temperatura dei pacchetti di cibo congelato durante lo sbrinamento può ridurre la loro durata di conservazione. Periodi di inutilizzo Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

• scollegare l'apparecchio dalla rete elet- trica

• rimuovere tutto il cibo

• sbrinare (se necessario) e pulire l'apparec- chiatura e tutti gli accessori

• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli. Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare ogni tanto per evitare che il cibo contenuto marcisca in caso di inter- ruzione dell'alimentazione elettrica. Cosa fare se… Avvertenza! Prima della ricerca guasti, staccare la spina dalla presa. Le operazioni di ricerca guasti non contenute nel presente manuale sono riservate solo ad elettricisti qualificati o a persone competenti. Importante Durante l'uso normale sono emessi alcuni suoni (compressore, circolazione del refrigerante). Problema Possibile causa Soluzione L'apparecchiatura non fun- ziona. La lampadina non si accende. L'apparecchiatura è spenta. Accendere l'apparecchiatura. La spina non è inserita correttamen- te nella presa. Inserire correttamente la spina nella presa.

www.zanussi.comProblema Possibile causa Soluzione L'apparecchiatura non riceve cor- rente. Non arriva tensione alla presa elettrica. Collegare alla presa un'altra apparec- chiatura elettrica. Rivolgersi a un elettricista qualificato. La lampadina non si accen- de. La lampadina è in stand-by. Chiudere e aprire la porta La lampadina è difettosa. Vedere "Sostituzione della lampadi- na". Il compressore rimane sempre in funzione. La temperatura non è regolata cor- rettamente. Impostare una temperatura superiore. La porta non è chiusa correttamen- te. Vedere "Chiusura della porta". La porta viene aperta troppo fre- quentemente. Limitare il più possibile il tempo di apertura della porta. La temperatura degli alimenti è trop- po alta. Prima di introdurre gli alimenti, la- sciarli raffreddare a temperatura am- biente. La temperatura ambiente è troppo alta. Abbassare la temperatura ambiente. Scorre acqua sul pannello posteriore del frigorifero. Durante lo sbrinamento automatico, la brina che si forma sul pannello posteriore si scioglie. Non si tratta di un'anomalia. Scorre acqua all'interno del frigorifero. Lo scarico dell'acqua è ostruito. Pulire lo scarico dell'acqua. Gli alimenti impediscono all'acqua di scorrere nell'apposito collettore. Evitare di disporre gli alimenti diretta- mente contro la parete posteriore. Scorre acqua sul pavimen- to. L'acqua di sbrinamento non viene scaricata nella bacinella di evapora- zione posta sopra il compressore. Collegare lo scarico dell'acqua di sbrinamento alla bacinella di evapora- zione. La temperatura all'interno dell'apparecchiatura è trop- po bassa. La temperatura non è regolata cor- rettamente. Impostare una temperatura superiore. La temperatura all'interno dell'apparecchiatura è trop- po alta. La temperatura non è regolata cor- rettamente. Impostare una temperatura inferiore. Sostituzione della lampadina Attenzione Estrarre la spina dalla presa di corrente.

www.zanussi.comRimuovere la vite dal coprilampada. Rimuovere il copri- lampada (vedere la fi- gura). Sostituire la lampadi- na con una nuova del- la stessa potenza (la potenza massima è indicata sul coprilam- pada) concepita in modo specifico per elettrodomestici. Installare il coprilam- pada. Serrare la vite del co- prilampada. Inserire la spina nella presa. Aprire la porta. Con- trollare che la lampa- dina si accenda. Chiusura della porta

1. Pulire le guarnizioni della porta.

3. Se necessario, sostituire le guarnizioni della

porta difettose. Contattare il Centro di assi- stenza locale. Dati tecnici Nicchia di incasso Altezza 1446 mm Larghezza 560 mm Profondità 550 mm Tempo di salita 20 h Tensione 230-240 V Frequenza 50 Hz I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro interno del- l'apparecchiatura, e sull'etichetta dei valori ener- getici. Installazione Attenzione Leggere con attenzione le "Informazioni per la sicurezza" per la vostra sicurezza e per il corretto funzionamento dell'apparecchio prima di procedere all'installazione. Posizionamento Installare questo apparecchio in un punto in cui la temperatura ambiente corrisponda alla classe climatica indicata sulla sua targhetta:

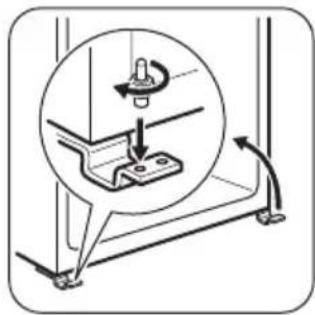

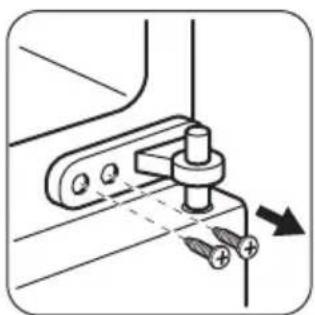

www.zanussi.comClasse climatica Temperatura ambiente SN da + 10°C a + 32°C N da + 16°C a + 32°C ST da + 16°C a + 38°C T da + 16°C a + 43°C Collegamento elettrico Prima di inserire la spina, verificare che la ten- sione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica dome- stica. L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato. Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate. Il presente apparecchio è conforme alle direttive CEE. Reversibilità della porta La porta dell'apparecchiatura si apre verso de- stra. Se si desidera che la porta si apra verso si- nistra, prima di installare l'apparecchiatura ese- guire queste operazioni: Allentare il perno su- periore e rimuovere il distanziatore. Rimuovere il perno superiore e la porta superiore. Allentare la cerniera centrale. Rimuovere la porta in- feriore. Allentare il perno infe- riore. Sul lato opposto: Installare il perno infe- riore. Installare la porta infe- riore. Installare la porta su- periore. Serrare il distanziato- re e il perno superio- re. Requisiti di ventilazione Il flusso d'aria dietro l'apparecchiatura de- ve essere sufficiente. 5 cm min. 200cm

Installazione dell'apparecchiatura Attenzione Accertarsi che il cavo di rete possa muoversi liberamente. Eseguire le seguenti operazioni:

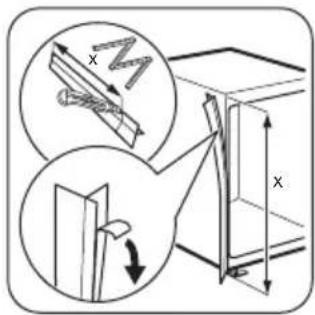

Se necessario, ta- gliare la striscia di na- stro adesivo, quindi applicarla come indi- cato in figura.

Installare l'appa- recchiatura nella nic- chia. Spingere l'apparec- chiatura seguendo il senso delle frecce (1) finché la mascherina superiore si arresta contro il mobile della cucina. Spingere l'apparec- chiatura nel senso delle frecce (2) con- tro il mobile sul lato opposto della cernie- ra. 44mm 4mm

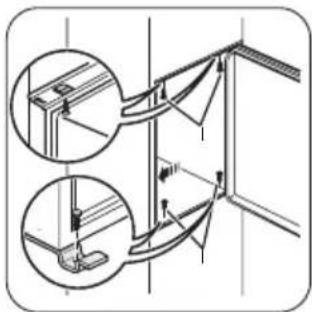

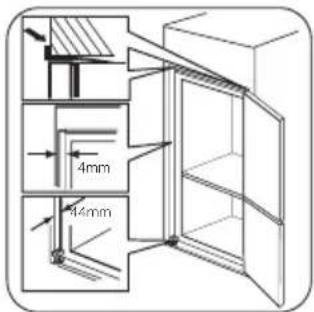

Posizionare cor- rettamente l'apparec- chiatura nella nicchia. Assicurarsi che la di- stanza tra l'apparec- chiatura ed il bordo anteriore dell'armadio sia di 44 mm. Il copricerniera infe- riore (incluso nel sac- chetto degli accesso- ri) permette di con- trollare che la distan- za fra l'apparecchiatu- ra ed il mobile della cucina sia corretta. Accertarsi che lo spa- zio fra l'apparecchia- tura e il mobile sia di 4 mm. Aprire la porta. Appli- care il copricerniera inferiore.

Fissare l'apparec- chiatura nella nicchia con 4 viti.

Rimuovere la parte appropriata del copri- cerniera (E). Accertar- si di rimuovere la par- te DESTRA per la cerniera di destra, o la parte SINISTRA per quella di sinistra.

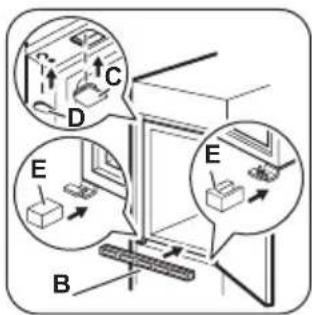

Applicare i cap- pucci (C, D) ai copri- giunti e ai fori delle cerniere. Installare la griglia di sfiato (B). Applicare i copricer- niera (E).

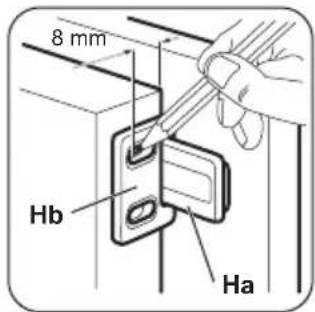

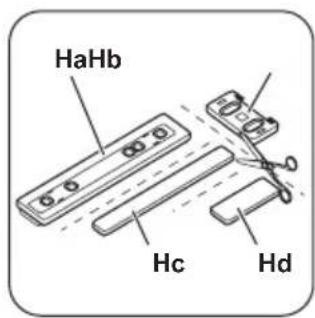

Installare la parte (Ha) sul lato interno del mobile da cucina.

Spingere la parte (Hc) sulla parte (Ha).

Aprire la porta del- l'apparecchiatura e l'anta del mobile da cucina con un'angola- zione di 90°. Inserire il quadratino (Hb) nella guida (Ha). Unire la porta dell'ap- parecchiatura alla porta del mobile e marcare i fori.

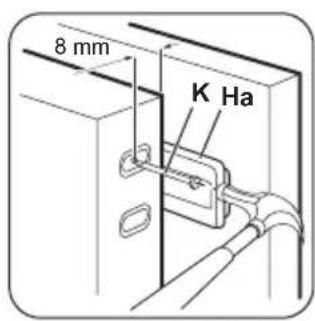

Rimuovere le staffe e segnare la posizione in cui deve essere in- serito il chiodo (K) a una distanza di 8 mm dal bordo esterno della porta.

Riapplicare la squadretta sulla guida e fissarla con le viti in dotazione. Allineare l'anta del mobile da cucina e la porta dell'apparec- chiatura regolando la parte Hb.

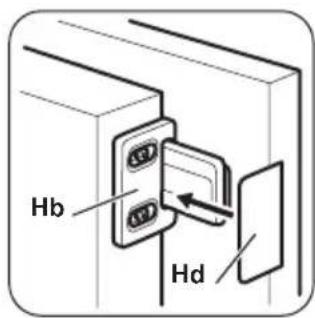

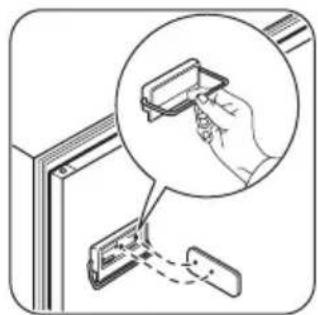

Premere la parte (Hd) sulla parte (Hb).

Per aprire le porte, procedere come se- gue: usare il sistema di guide precedente- mente illustrato oppu- re aprire una delle due porte installando la piccola maniglia in dotazione. Effettuare un controllo finale per verificare che:

• Tutte le viti siano serrate.

• La striscia sigillante magnetica sia fissata sal- damente al mobile. Importante Se la temperatura ambiente è bassa (ad esempio in inverno), è possibile che la guarnizione si restringa. La guarnizione torna alla dimensione normale con l'aumento della temperatura ambiente.

www.zanussi.comConsiderazioni ambientali Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
