MODE D'EMPLOI ZBT 6284 ZANUSSI

FR Notice d'utilisation 13

ES Manual de instrucciones 38

Réfrigérateur/congélateur

Do a final check to make sure that:• All screws are tightened.• The magnetic sealing strip is attached tightly to thecabinet.Important! If the ambient temperature is low (for example,in the Winter), the size of the gasket decreases. The size ofthe gasket increases when the ambient temperatureincreases. Environmental concerns The symbol on the product or on its packagingindicates that this product may not be treated ashousehold waste. Instead it should be taken to theappropriate collection point for the recycling of electricaland electronic equipment. By ensuring this product isdisposed of correctly, you will help prevent potentialnegative consequences for the environment and humanhealth, which could otherwise be caused by inappropriatewaste handling of this product. For more detailedinformation about recycling of this product, please contactyour local council, your household waste disposal serviceor the shop where you purchased the product. 12Sommaire

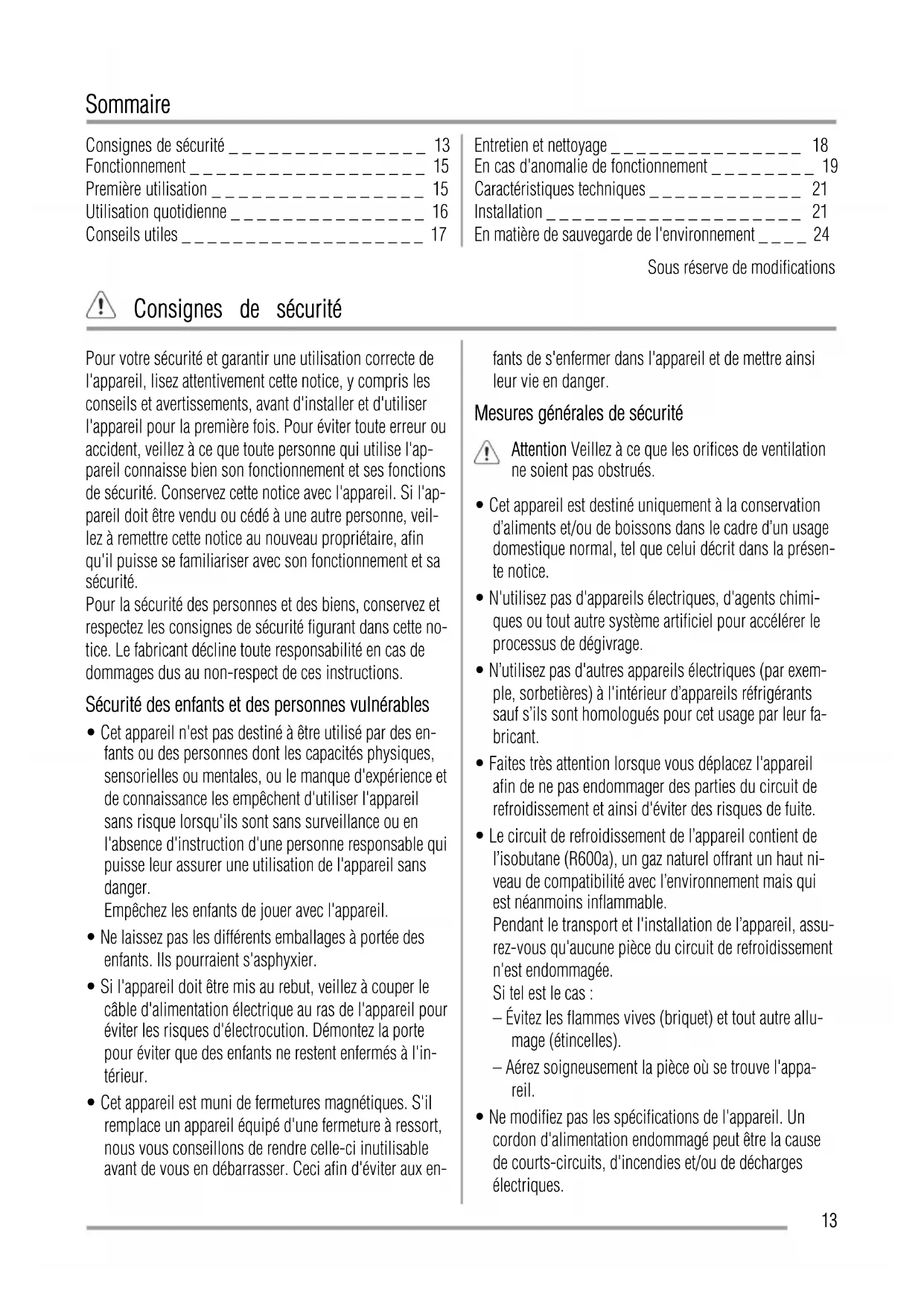

Consignes de sécurité _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 13

Fonctionnement _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 15

Première utilisation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 15

Utilisation quotidienne _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 16

Conseils utiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 17

Entretien et nettoyage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 18

En cas d'anomalie de fonctionnement _ _ _ _ _ _ _ _ 19

Caractéristiques techniques _ _ _ _ _ _ _ _ _ _ _ _ 21

Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 21

En matière de sauvegarde de l'environnement _ _ _ _ 24

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de

l'appareil, lisez attentivement cette notice, y compris les

conseils et avertissements, avant d'installer et d'utiliser

l'appareil pour la première fois. Pour éviter toute erreur ou

accident, veillez à ce que toute personne qui utilise l'ap-

pareil connaisse bien son fonctionnement et ses fonctions

de sécurité. Conservez cette notice avec l'appareil. Si l'ap-

pareil doit être vendu ou cédé à une autre personne, veil-

lez à remettre cette notice au nouveau propriétaire, afin

qu'il puisse se familiariser avec son fonctionnement et sa

Pour la sécurité des personnes et des biens, conservez et

respectez les consignes de sécurité figurant dans cette no-

tice. Le fabricant décline toute responsabilité en cas de

dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des en-

fants ou des personnes dont les capacités physiques,

sensorielles ou mentales, ou le manque d'expérience et

de connaissance les empêchent d'utiliser l'appareil

sans risque lorsqu'ils sont sans surveillance ou en

l'absence d'instruction d'une personne responsable qui

puisse leur assurer une utilisation de l'appareil sans

Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des

enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, veillez à couper le

câble d'alimentation électrique au ras de l'appareil pour

éviter les risques d'électrocution. Démontez la porte

pour éviter que des enfants ne restent enfermés à l'in-

• Cet appareil est muni de fermetures magnétiques. S'il

remplace un appareil équipé d'une fermeture à ressort,

nous vous conseillons de rendre celle-ci inutilisable

avant de vous en débarrasser. Ceci afin d'éviter aux en-

fants de s'enfermer dans l'appareil et de mettre ainsi

Mesures générales de sécurité

Attention Veillez à ce que les orifices de ventilation

ne soient pas obstrués.

• Cet appareil est destiné uniquement à la conservation

d’aliments et/ou de boissons dans le cadre d’un usage

domestique normal, tel que celui décrit dans la présen-

• N'utilisez pas d'appareils électriques, d'agents chimi-

ques ou tout autre système artificiel pour accélérer le

processus de dégivrage.

• N’utilisez pas d'autres appareils électriques (par exem-

ple, sorbetières) à l'intérieur d’appareils réfrigérants

sauf s’ils sont homologués pour cet usage par leur fa-

• Faites très attention lorsque vous déplacez l'appareil

afin de ne pas endommager des parties du circuit de

refroidissement et ainsi d'éviter des risques de fuite.

• Le circuit de refroidissement de l’appareil contient de

l’isobutane (R600a), un gaz naturel offrant un haut ni-

veau de compatibilité avec l’environnement mais qui

est néanmoins inflammable.

Pendant le transport et l'installation de l’appareil, assu-

rez-vous qu'aucune pièce du circuit de refroidissement

– Évitez les flammes vives (briquet) et tout autre allu-

– Aérez soigneusement la pièce où se trouve l'appa-

• Ne modifiez pas les spécifications de l'appareil. Un

cordon d'alimentation endommagé peut être la cause

de courts-circuits, d'incendies et/ou de décharges

13Avertissement Les éventuelles réparations ou inter-

ventions sur votre appareil, ainsi que le remplace-

ment du câble d'alimentation, ne doivent être effectuées

que par un professionnel qualifié.

1. L'appareil ne doit pas être raccordé à l'aide d'un

prolongateur, d'une prise multiple ou d'un raccor-

dement multiple (risque d'incendie).

2. Assurez-vous que la prise n'est pas écrasée ou en-

dommagée par l'arrière de l'appareil. Une prise de

courant endommagée peut surchauffer et provo-

3. Vérifiez que la prise murale reste accessible une

fois que l'installation est terminée.

4. Ne débranchez pas l'appareil en tirant sur le câble,

particulièrement lorsque l'appareil est tiré de son

5. Si la fiche du cordon d'alimentation est desserrée,

ne la branchez pas dans la prise murale. Risque

d'électrocution ou d'incendie !

6. N'utilisez pas l'appareil si le diffuseur de l'ampou-

le d'éclairage n'est pas présent

• Cet appareil est lourd. Faites attention en le déplaçant.

• Ne touchez pas avec les mains humides les surfaces

givrées et les produits congelés (risque de brûlure et

d'arrachement de la peau).

• Évitez une exposition prolongée de l'appareil aux ray-

utilisées dans cet appareil sont des am-

poules spéciales dédiées uniquement à un usage avec

des appareils ménagers. Elles ne conviennent pas à

l'éclairage des pièces d'une habitation.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en

plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides inflammables

dans l'appareil (risque d'explosion).

• Ne placez pas d'aliments directement contre la sortie

d'air sur la paroi arrière de l'appareil.

• Un produit décongelé ne doit jamais être recongelé.

• Conservez les aliments emballés conformément aux

instructions de leur fabricant.

• Respectez scrupuleusement les conseils de conserva-

tion donnés par le fabricant de l'appareil. Consultez les

instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de boissons

gazeuses dans le compartiment congélateur, car la

pression se formant à l'intérieur du contenant pourrait

le faire éclater et endommager ainsi l'appareil.

• Ne consommez pas certains produits tels que les bâ-

tonnets glacés dès leur sortie de l'appareil, car ils peu-

vent provoquer des brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors

tension et débranchez-le de la prise de courant.

• N'utilisez pas d'objets métalliques pour nettoyer l'ap-

• N'utilisez pas d'objet tranchant pour gratter la couche

de givre. Utilisez une spatule en plastique.

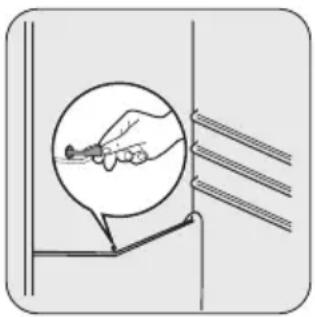

• Contrôlez régulièrement l'orifice d'évacuation de l'eau

de dégivrage dans le compartiment réfrigérateur. Net-

toyez-le, si besoin. Si l'orifice est bouché, l'eau s'écou-

lera en bas de l'appareil.

Important Avant de procéder au branchement électrique,

respectez scrupuleusement les instructions fournies dans

• Déballez l'appareil et vérifiez qu'il n'est pas endomma-

gé. Ne branchez pas l'appareil s'il est endommagé. Si-

gnalez immédiatement au revendeur de l'appareil les

dommages constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant

de brancher l'appareil pour que le circuit frigorifique

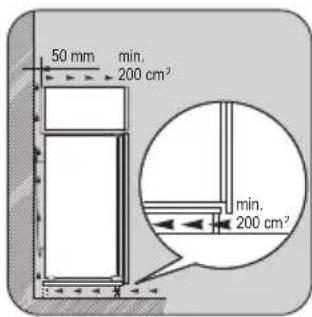

• Veillez à ce que l'air circule librement autour de l'appa-

reil pour éviter qu'il ne surchauffe. Pour assurer une

ventilation suffisante, respectez les instructions de la

notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact

avec le compresseur et le condenseur (risque de brûlu-

• Placez de préférence votre appareil loin d'une source

de chaleur (chauffage, cuisson ou rayons solaires trop

6) Si le diffuseur est prévu.

7) Si l'ampoule est prévue.

8) Si l'appareil est sans givre.

14• Assurez-vous que la prise murale reste accessible

après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable uniquement.

• Les branchements électriques nécessaires à l'entretien

de l'appareil doivent être réalisés par un électricien

qualifié ou une personne compétente.

• Cet appareil ne doit être entretenu et réparé que par un

Service après-vente autorisé, exclusivement avec des

Protection de l'environnement

Le système frigorifique et l'isolation de votre appa-

reil ne contiennent pas de C.F.C. contribuant ainsi à

préserver l'environnement. L'appareil ne doit pas être mis

au rebut avec les ordures ménagères et les déchets ur-

bains. La mousse d'isolation contient des gaz inflamma-

bles : l'appareil sera mis au rebut conformément aux rè-

glements applicables disponibles auprès des autorités lo-

cales. Veillez à ne pas détériorer les circuits frigorifiques,

notamment au niveau du condenseur. Les matériaux utili-

sés dans cet appareil identifiés par le symbole

Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens des aiguil-

les d'une montre sur une position moyenne.

Pour mettre à l'arrêt l'appareil, tournez le bouton du ther-

mostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obte-

nir un réglage de froid minimum.

• tournez le bouton du thermostat vers le haut pour obte-

nir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

Toutefois, le réglage doit être choisi en tenant compte du

fait que la température à l'intérieur de l'appareil dépend de

plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Important Si le thermostat est réglé sur la position de froid

maximum, lorsque la température ambiante est élevée et

que l'appareil est plein, il est possible que le compresseur

fonctionne en régime continu. Dans ce cas, il y a un

risque de formation excessive de givre sur la paroi

postérieure à l'intérieur de l'appareil. Pour éviter cet

inconvénient, placez le thermostat sur une température

plus élevée de façon à permettre un dégivrage

automatique et, par conséquent, des économies de

Première utilisation

Avant d'utiliser l'appareil pour la première fois, nettoyez

l'intérieur et tous les accessoires internes avec de l'eau

tiède savonneuse pour supprimer l'odeur caractéristique

du "neuf" puis séchez soigneusement.

Important N'utilisez pas de produits abrasifs, poudre à ré-

curer, éponge métallique pour ne pas abîmer la finition.

9) Si un branchement sur le réseau d'eau est prévu.

15Utilisation quotidienne

Congélation d'aliments frais

Le compartiment congélateur est idéal pour congeler des

denrées fraîches et conserver les aliments surgelés ou

congelés pendant longtemps.

Pour congeler les denrées fraîches, il n'est pas nécessaire

de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide, tournez le

bouton du thermostat vers le haut pour obtenir un réglage

Important Dans ce cas, la température du compartiment

réfrigérateur peut chuter au-dessous de 0°C. Si cela se

produit, repositionnez le bouton du thermostat sur un

Placez les denrées fraîches à congeler dans le comparti-

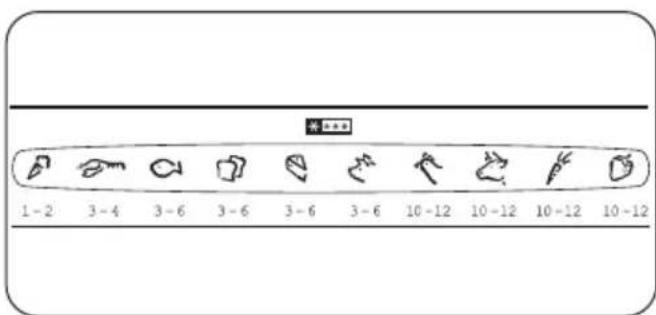

Conservation des aliments congelés

À la mise en service ou après un arrêt prolongé, placez le

thermostat sur la position Max pendant 2 heures environ,

avant d'introduire les produits dans le compartiment.

Important En cas de dégivrage accidentel, dû par exemple

à une panne de courant, si la panne doit se prolonger plus

longtemps qu'il n'est indiqué à la rubrique "temps

d'augmentation" dans la section Caractéristiques

techniques, consommez les aliments décongelés le plus

rapidement possible ou recongelez-les après les avoir

cuits (une fois refroidis).

Calendrier des aliments congelés

Les symboles indiquent différents types d'aliments conge-

Les numéros indiquent les temps de conservation en mois

correspondant aux différents types d'aliments congelés.

La validité du temps de stockage maximum ou minimum

indiqué dépend de la qualité des aliments et de leur traite-

ment avant la congélation.

Les aliments surgelés ou congelés peuvent être déconge-

lés dans le compartiment réfrigérateur ou à température

ambiante, avant d'être utilisés, en fonction du temps dis-

ponible pour cette opération.

Les petites pièces peuvent même être cuites sans décon-

gélation préalable : dans ce cas, la cuisson est plus lon-

Fabrication de glaçons

Cet appareil est équipé d'un ou de plusieurs bacs à gla-

çons. Remplissez d'eau ces bacs et mettez-les dans le

compartiment congélateur.

Important N'utilisez pas d'instruments métalliques pour

décoller les bacs du congélateur.

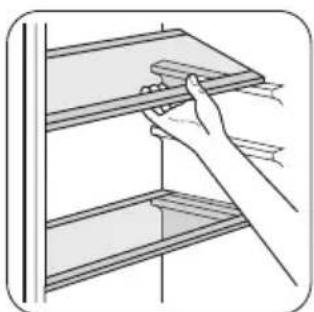

Les parois du réfrigérateur

sont équipées d'une série

de glissières pour que les

clayettes puissent être pla-

cées en fonction des be-

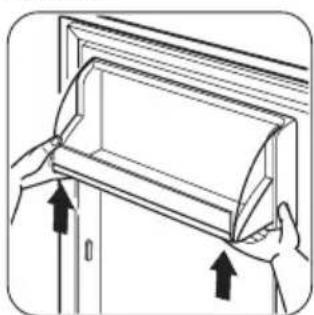

Emplacement des balconnets de la porte

En fonction de la taille des

emballages des aliments

conservés, les balconnets

de la porte peuvent être

positionnés à différentes

Tirez progressivement

dans le sens des flèches

pour les dégager, puis re-

positionnez-les selon les

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps

• Si la température ambiante est élevée, le dispositif de

réglage de température est sur la position de froid

maximum et l'appareil est plein : il est possible que le

compresseur fonctionne en régime continu, d'où un

risque de formation excessive de givre sur l'évapora-

teur. Pour éviter ceci, modifiez la position du dispositif

de réglage de température de façon à obtenir des pério-

des d'arrêt du compresseur et ainsi permettre un dégi-

vrage automatique, d'où des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les meilleures performances possibles :

• N'introduisez pas d'aliments encore chauds ou de li-

quides en évaporation dans le réfrigérateur.

• Couvrez ou enveloppez soigneusement les aliments,

surtout s'ils sont aromatiques.

• Placez les aliments pour que l'air puisse circuler libre-

Conseils pour la réfrigération

Viande (tous les types) : enveloppez-la dans des sachets

en plastique et placez-la sur la tablette en verre au-dessus

La période de conservation est de 1 à 2 jours au maxi-

Aliments cuits, plats froids, etc. : placez-les bien couverts

Fruits et légumes : placez-les une fois nettoyés dans le(s)

bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des récipients étan-

ches spéciaux ou enveloppez-les soigneusement dans des

feuilles d'aluminium ou de polyéthylène, pour emmagasi-

ner le moins d'air possible.

Lait en bouteille : bouchez-le et placez-le dans le balcon-

net de la contreporte réservé aux bouteilles.

Bananes, pommes de terre, oignons et ail ne se conser-

vent pas au réfrigérateur, s'ils ne sont pas correctement

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici quelques con-

• la quantité maximale de denrées que vous pouvez con-

geler par 24 heures est indiquée sur la plaque signalé-

• le temps de congélation est de 24 heures. Aucune autre

denrée à congeler ne doit être ajoutée pendant cette pé-

• congelez seulement les denrées alimentaires fraîches,

de qualité supérieure (une fois nettoyées).

• préparez la nourriture en petits paquets pour une con-

gélation rapide et uniforme, adaptés à l'importance de

• enveloppez les aliments dans des feuilles d'aluminium

ou de polyéthylène et assurez-vous que les emballages

• ne laissez pas des aliments frais, non congelés, tou-

cher des aliments déjà congelés pour éviter une re-

montée en température de ces derniers.

• les aliments maigres se conservent mieux et plus long-

temps que les aliments gras ; le sel réduit la durée de

conservation des aliments

• la température très basse à laquelle se trouvent les bâ-

tonnets glacés, s'ils sont consommés dès leur sortie

du compartiment congélateur, peut provoquer des brû-

• L'identification des emballages est importante : indi-

quez la date de congélation du produit, et respectez la

durée de conservation indiquée par le fabricant.

Conseils pour la conservation des produits surgelés

et congelés du commerce

Pour une bonne conservation des produits surgelés et

congelés, vous devez :

• vous assurer qu'ils ont bien été conservés au maga-

• prévoir un temps réduit au minimum pour leur trans-

port du magasin d'alimentation à votre domicile ;

• éviter d'ouvrir trop souvent la porte du congélateur et

ne la laisser ouverte que le temps nécessaire.

• une fois décongelés, les aliments se détériorent rapide-

ment et ne peuvent pas être recongelés.

• respecter la durée de conservation indiquée par le fa-

17Entretien et nettoyage

Attention débrancher l'appareil avant toute opération

Cet appareil contient des hydrocarbures dans son

circuit réfrigérant : l'entretien et la recharge ne doi-

vent donc être effectués que par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires avec de l'eau

• Vérifiez régulièrement les joints de porte et nettoyez-les

en les essuyant pour éviter toute accumulation de dé-

• Rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou endommager les

tuyaux et/ou câbles qui se trouvent à l'intérieur de

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni

d'éponges avec grattoir pour nettoyer l'intérieur de façon à

ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur si-

tués à l'arrière de l'appareil avec une brosse ou un aspira-

teur. Cette opération améliore les performances de l'appa-

reil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de

De nombreux détergents pour la cuisine recommandés

par les fabricants contiennent des produits chimiques qui

peuvent attaquer/endommager les pièces en plastique uti-

lisées dans cet appareil. Il est par conséquent recomman-

dé d'utiliser seulement de l'eau chaude additionnée d'un

peu de savon liquide pour nettoyer la carrosserie de l'ap-

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du

compartiment réfrigérateur à chaque arrêt du compres-

seur, en cours d'utilisation normale. L'eau de dégivrage

est collectée dans un récipient spécial situé à l'arrière de

l'appareil, au-dessus du compresseur, d'où elle s'évapore.

Il est important de nettoyer régulièrement l'orifice d'écou-

lement de la gouttière d'évacuation de l'eau de dégivrage

située au milieu du compartiment réfrigérateur pour em-

pêcher l'eau de déborder et de couler sur les aliments qui

se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de

l'eau de dégivrage avec le bâtonnet spécial se trouvant dé-

Dégivrage du congélateur

Une certaine quantité de givre se forme toujours sur

les clayettes du congélateur et autour du comparti-

Important Dégivrez le congélateur lorsque l'épaisseur de

la couche de givre est d'environ 3-5 mm.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Mettez l'appareil à l'arrêt.

2. Sortez les denrées congelées, enveloppez celles-ci

dans plusieurs feuilles de papier journal et conser-

vez-les dans un endroit frais.

3. Laissez la porte ouverte.

4. Le dégivrage terminé, épongez et séchez bien l'inté-

rieur, et remettez le bouchon.

5. Mettez l'appareil en fonctionnement.

6. Réglez le thermostat pour obtenir plus de froid et fai-

tes fonctionner l'appareil pendant deux ou trois heu-

res en utilisant ce réglage.

7. Replacez les produits surgelés ou congelés dans le

Important N'utilisez en aucun cas de couteau ou tout autre

objet tranchant, d'objet métallique pour gratter la couche

de givre, vous risquez de détériorer irrémédiablement

l'évaporateur. N'utilisez aucun autre dispositif mécanique

ou moyen artificiel que ceux qui sont recommandés par le

fabricant pour accélérer le dégivrage de votre appareil.

Une élévation de la température des denrées congelées,

pendant la décongélation, peut réduire leur durée de

18En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

• débranchez l'appareil

• retirez tous les aliments

et nettoyez l'appareil et tous les accessoires

• laissez la porte/les portes entrouverte(s) pour prévenir

la formation d'odeurs désagréables.

Si, toutefois, vous n'avez pas la possibilité de débrancher

et vider l'appareiI, faites vérifier régulièrement son bon

fonctionnement pour éviter la détérioration des aliments

en cas de panne de courant.

En cas d'anomalie de fonctionnement

Avertissement Avant de résoudre les problèmes,

débranchez l'appareil.

La résolution des problèmes, non mentionnés dans le

présent manuel, doit être exclusivement confiée à un

électricien qualifié ou une personne compétente.

Important Certains bruits pendant le fonctionnement

(compresseur, système réfrigérant) sont normaux.

Anomalie Cause possible Remède

L'appareil ne fonctionne pas.

L'ampoule ne fonctionne pas.

L'appareil est à l'arrêt. Mettez l'appareil en fonctionnement.

La fiche n'est pas correctement bran-

chée sur la prise de courant.

Branchez correctement la fiche sur la

Le courant n'arrive pas à l'appareil. La

prise de courant n'est pas alimentée.

Branchez un autre appareil électrique

sur la prise de courant.

Faites appel à un électricien qualifié.

L'ampoule ne fonctionne pas. L'ampoule est en mode veille. Ouvrez et fermez la porte.

L'ampoule est défectueuse. Consultez le paragraphe "Remplacement

Le compresseur fonctionne en

La température n'est pas correctement

Sélectionnez une température plus éle-

La porte n'est pas correctement fer-

Consultez le paragraphe "Fermeture de

La porte a été ouverte trop souvent. Ne laissez pas la porte ouverte plus

longtemps que nécessaire.

La température du produit est trop éle-

Laissez le produit revenir à température

ambiante avant de le ranger dans l'appa-

La température ambiante est trop éle-

Réduisez la température ambiante.

De l'eau s'écoule sur la plaque

arrière du compartiment réfrigé-

Pendant le dégivrage automatique, le

givre fond sur la plaque arrière.

Ce phénomène est normal.

De l'eau s'écoule dans le com-

partiment réfrigérateur.

La gouttière d'évacuation de l'eau de

dégivrage est obstruée.

Nettoyez la gouttière d'évacuation.

10) Si cela est prévu.

19Anomalie Cause possible Remède

Des produits empêchent l'eau de

s'écouler dans le réservoir d'eau.

Assurez-vous que les produits ne tou-

chent pas la plaque arrière.

De l'eau coule sur le sol. L'eau de dégivrage ne s'écoule pas

dans le plateau d'évaporation situé au-

dessus du compresseur.

Fixez la gouttière d'évacuation de l'eau

au plateau d'évaporation.

La température à l'intérieur de

l'appareil est trop basse.

La température n'est pas correctement

Sélectionnez une température plus éle-

La température à l'intérieur de

l'appareil est trop élevée.

La température n'est pas correctement

Sélectionnez une température plus bas-

La porte n'est pas correctement fer-

Consultez le paragraphe "Fermeture de

La température du produit est trop éle-

Laissez le produit revenir à température

ambiante avant de le ranger dans l'appa-

Trop de produits ont été introduits si-

Introduisez moins de produits en même

L'air froid ne circule pas dans l'appa-

Assurez-vous que l'air froid circule dans

Remplacement de l'ampoule

Attention Débranchez l'appareil du secteur.

1. Retirez la vis du

2. Retirez le diffuseur

(voir l'illustration).

quement conçue pour les appareils électroménagers

(la puissance maximale est indiquée sur le diffuseur).

4. Installez le diffuseur.

5. Serrez la vis du diffuseur.

6. Branchez l'appareil sur le secteur.

7. Ouvrez la porte. Vérifiez que l'ampoule s'allume.

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consultez le paragra-

3. Si nécessaire, remplacez les joints défectueux. Con-

tactez le Service Après-vente.

20Caractéristiques techniques

Dimensions de la niche d'encastre-

Temps de remontée en température 20 h

Tension 230-240 V Fréquence 50 Hz

Les caractéristiques techniques figurent sur la plaque si-

gnalétique située sur le côté gauche à l'intérieur de l'appa-

reil et sur l'étiquette d'énergie.

Attention Pour votre sécurité et le bon

fonctionnement de l'appareil, veuillez lire

attentivement les "Consignes de sécurité" avant d'installer

Installez cet appareil à un endroit où la température am-

biante correspond à la classe climatique indiquée sur la

plaque signalétique de l'appareil :

Température ambiante

SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la

fréquence indiquées sur la plaque signalétique correspon-

dent à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du câble d'ali-

mentation comporte un logement pour mise à la terre. Si

la prise de courant murale n'est pas mise à la terre, bran-

chez l'appareil sur une prise de terre conformément aux

normes en vigueur, en demandant conseil à un électricien

Le fabricant décline toute responsabilité en cas d'incident

suite au non-respect des consignes de sécurité sus-men-

Cet appareil est conforme aux directives communautaires.

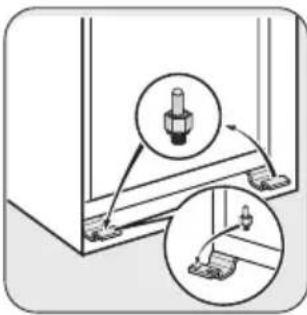

Réversibilité de la porte

Le sens d'ouverture de la porte est orienté vers la droite.

Si vous souhaitez modifier le sens d'ouverture de la porte

(vers la gauche), effectuez les opérations suivantes avant

d'installer définitivement l'appareil :

21• Desserrez la goupille

supérieure et retirez l'en-

• Retirez la goupille supé-

rieure et la porte supéri-

• Desserrez la charnière

• Enlevez la porte inférieu-

• Desserrez la goupille in-

Sur le côté opposé :

• Installez la goupille infé-

• Installez la porte infé-

• Serrez la charnière inter-

• Installez la porte supéri-

• Serrez l'entretoise et la

goupille supérieure.

Conditions requises en matière de circulation d'air

Veillez à garantir une cir-

culation d’air suffisante à

l’arrière de l’appareil.

Installation de l'appareil

Attention Assurez-vous que le cordon d'alimentation

n'est pas coincé sous l'appareil.

Procédez comme suit :

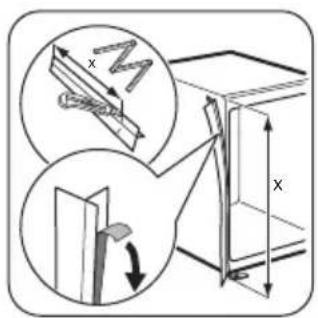

Si nécessaire, coupez la

bande adhésive d'étanchéi-

té et appliquez-la sur l'ap-

pareil, comme le montre la

Installez l'appareil dans son

Poussez l'appareil en sui-

vant les flèches (1) jusqu'à

ce que la partie supérieure

vienne toucher le mobilier

Poussez l'appareil dans le

sens des flèches (2) contre

le meuble, du côté opposé

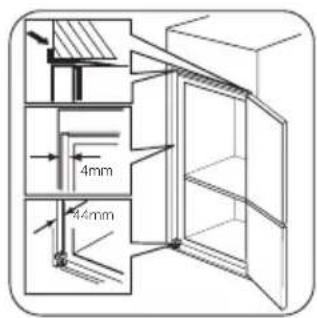

Calez l'appareil dans son

La distance entre l'appareil

et le bord de la face avant

du meuble doit être de 44

Pour le cache-charnière in-

férieur (dans le sachet des

accessoires), vérifiez si la

distance entre l'appareil et

le mobilier de la cuisine est

L'espace libre entre l'appa-

reil et le meuble doit être de

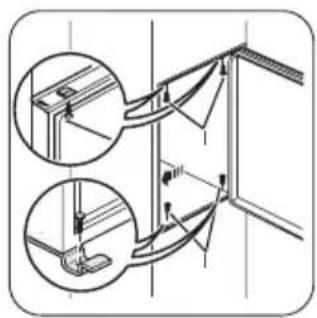

Ouvrez la porte. Position-

nez le cache-charnière.

I I Fixez l'appareil dans son

emplacement à l'aide de 4

Retirez la pièce du cache

charnière (E). Veillez à en-

lever la partie DX, s'il s'agit

de la charnière de droite, la

partie SX pour la charnière

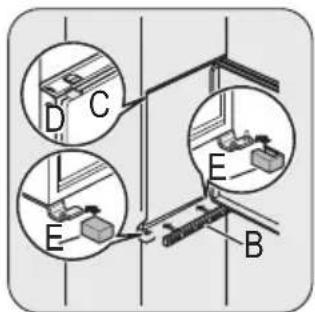

B E E C D Fixez les caches (C, D) aux

pattes et dans les trous des

Installez la grille de ventila-

Fixez les caches (E) à la

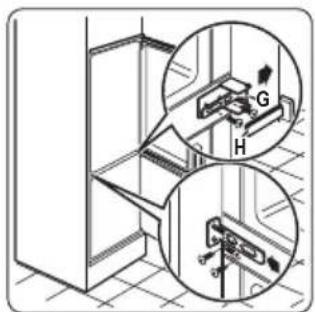

G H Placez l'appareil contre la

paroi latérale du meuble de

1. Desserrez les vis de la

pièce (G) et déplacez la

pièce (G) jusqu'à la

paroi latérale du meu-

2. Serrez de nouveau les

vis de la pièce (G).

3. Fixez la pièce (H) à la

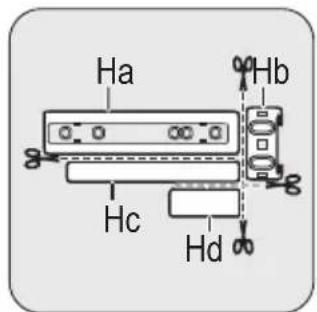

Détachez les pièces (Ha),

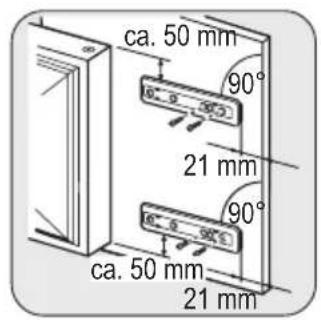

23ca. 50 mmca. 50 mm21 mm 90° 21 mm 90° Installez la pièce (Ha) sur laface intérieure du meublede cuisine. Ha

Hc Poussez la pièce (Hc) sur lapièce (Ha). Ha

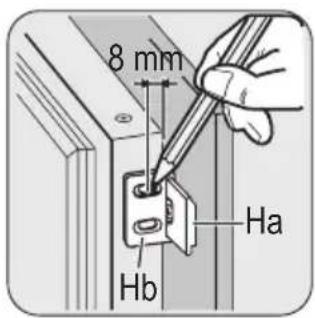

8 mm Ouvrez la porte de l'appa-reil et celle du meuble à90° environ.Introduisez la petite équerre(Hb) dans le guide (Ha).Tenez ensemble la porte del'appareil et celle du meu-ble et marquez la positiondes trous. Ha

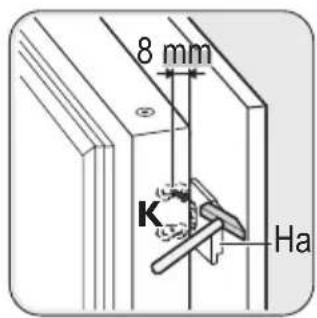

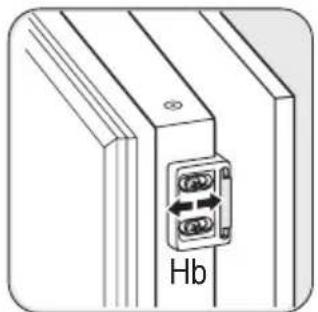

8 mm Enlevez les supports etmarquez le repère avec leclou (K) à 8 mm du bordexterne de la porte. Hb Placez à nouveau la petiteéquerre sur le guide et fi-xez-la à l'aide des vis four-nies.Alignez la porte du meublede cuisine et la porte del'appareil en ajustant la piè-ce Hb. Hb

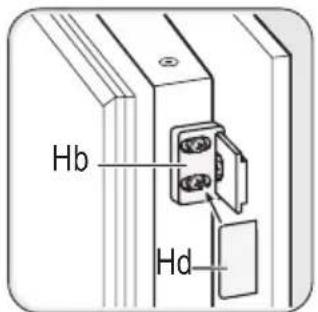

Hd Appuyez la pièce (Hd) surla pièce (Hb).

Contrôlez une dernière fois pour vous assurer que :• Toutes les vis sont correctement serrées.• Le joint d'étanchéité magnétique adhère fortement aumeuble.Important Si la température à l'intérieur de la pièce esttrop basse (en hiver, par exemple), il se peut que le jointn'adhère pas parfaitement. Inversément, si la températureambiante augmente, la dimension du joint augmenteégalement. En matière de sauvegarde de l'environnement Le symbole sur le produit ou son emballage indiqueque ce produit ne peut être traité comme déchet ménager.Il doit être remis au point de collecte dédié à cet effet(collecte et recyclage du matériel électrique etélectronique). 24En procédant à la mise au rebut de l'appareil dans les

règles de l’art, nous préservons l'environnement et notre

sécurité, s’assurant ainsi que les déchets seront traités

dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit,

veuillez prendre contact avec les services de votre

commune ou le magasin où vous avez effectué l'achat.

série de calhas de modo a
