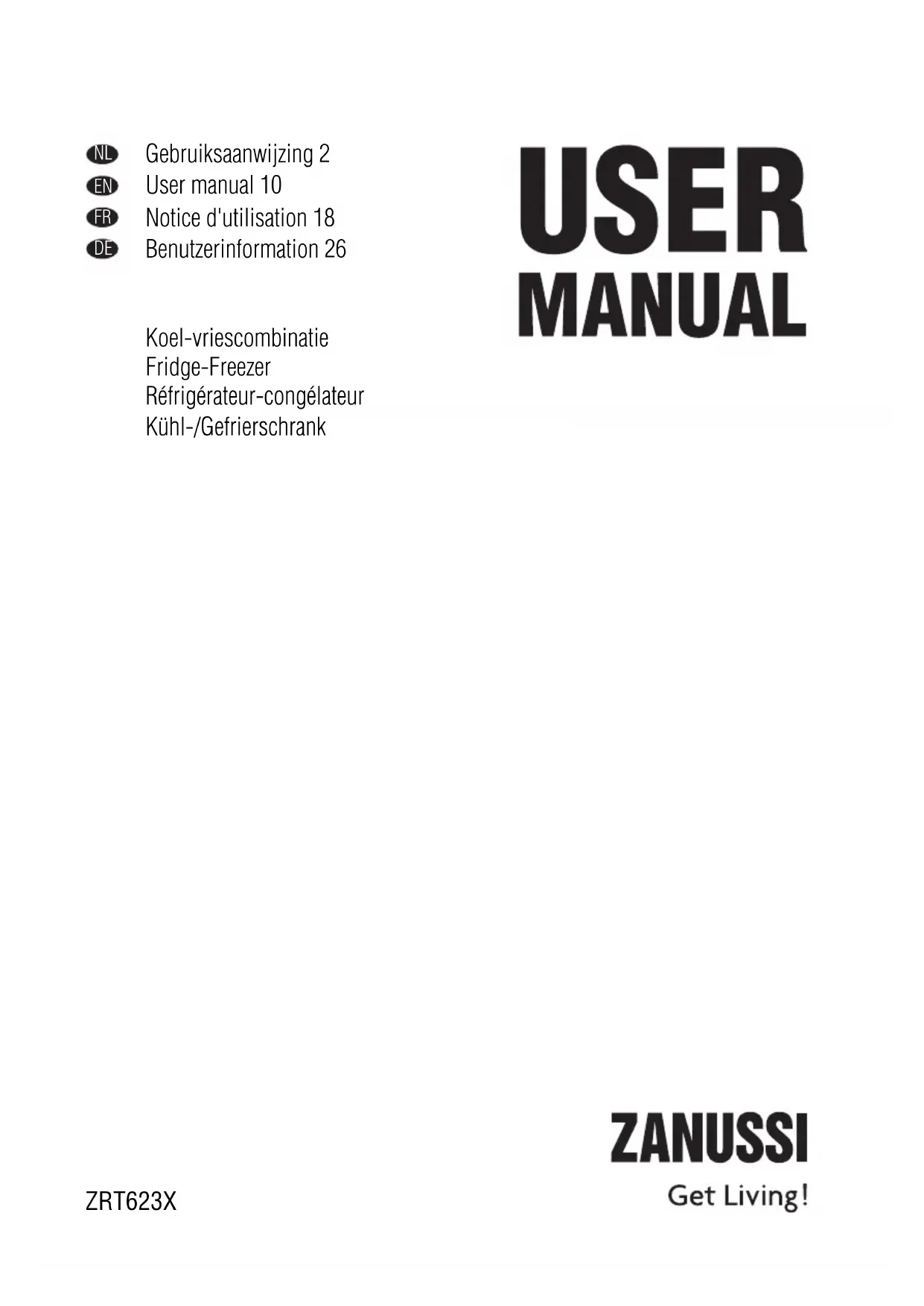

MODE D'EMPLOI ZRT 623 X ZANUSSI

FR Notice d'utilisation 18

Koel-vriescombinatie

Réfrigérateur-congélateur

4\Il est dangereux de modifier les caractéristiques de

l'appareil ou l'appareil. Un cordon d'alimentation en-

dommagé peut être la cause de courts-circuits, d'in-

cendies et/ou de décharges électriques.

Avertissement Les composa nts él ectriqu es (c ordon

d'alimentation, prise, compresseur) doivent être

remplacés par un technicien d'entretien agréé ou par un

électricien spécialisé.

1. Le cordon d'alimentation ne doit pas être rallongé.

2. Assurez-vous que la prise n'est pas écrasée ou

endommagée par l'arrière de l'appareil. Une prise

de courant endommagée peut s'échauffer et pro-

3. Assurez-vous de pouvoir accéder à la prise secteur

4. Ne tirez pas sur le cordon d'alimentation.

5. Si la fiche du cordon d'alimentation est desserrée,

ne la branchez pas dans la prise murale. Risque

d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil si le diffuseur de l'am-

poule d'éclairage n'est pas présent

\Cet appareil est lourd. Faites attention lors de son dé-

\Ne touchez pas les produits congelés sortant du con-

gélateur avec les mains humides car ceci peut provo-

quer des abrasions ou des brûlures cutanées.

\Évitez les expositions prolongées de l'appareil aux

Utilisation quotidienne

\Ne posez pas d'éléments chauds sur les parties en

plastique de l'appareil.

\Ne stockez pas de gaz et de liquides inflammables dans

l'appareil (risque d'explosion).

\Ne placez pas d'aliments directement contre la sortie

d'air sur la paroi arrière de l'appareil.

\Un produit décongelé ne doit jamais être recongelé.

\Conservez les aliments préemballés conformément

aux instructions de leur fabricant.

\Respectez scrupuleusement les conseils de conserva-

tion donnés par le fabricant de l'appareil.

\Ne mettez pas de bouteilles ni de boîtes de boissons

gazeuses dans le compartiment congélateur, car la

pression se formant à l'intérieur du contenant pourrait

le faire éclater et endommager ainsi l'appareil.

\Ne consommez pas certains produits tels que les bâ-

tonnets glacés dès leur sortie de l'appareil car ils peu-

vent provoquer des brûlures.

Entretien et nettoyage

\Avant toute opération d'entretien, mettez l'appareil à

l'arrêt et débranchez-le.

\Avant d'utiliser l'appareil pour la première fois, net-

toyez l'intérieur et tous les accessoires internes avec

de l'eau tiède savonneuse pour supprimer l'odeur ca-

ractéristique du " neuf ", puis séchez soigneusement.

\N'utilisez pas d'objets métalliques pour nettoyer l'ap-

\N'utilisez pas d'objet tranchant pour gratter la couche

de givre. Utilisez une spatule en plastique.

\N'utilisez pas d'appareils électriques ou agents chi-

miques pour dégivrer l'appareil. La chaleur excessive

pourrait endommager le revêtement plastique interne

et l'humidité pourrait s'introduire dans le système

\Contrôlez régulièrement l'orifice d'évacuation de l'eau

de dégivrage dans le compartiment réfrigérateur. Net-

toyez-le, le cas échéant. Si l'orifice est bouché, l'eau

s'écoulera en bas de l'appareil.

Important Avant de procéder au branchement électrique,

respectez scrupuleusement les instructions fournies dans

\Déballez l'appareil et vérifiez qu'il n'est pas endom-

magé. Ne branchez pas l'appareil s'il est endommagé.

Signalez immédiatement au revendeur de l'appareil les

dommages constatés. Dans ce cas, gardez l'emballa-

\Il est conseillé d'attendre au moins quatre heures avant

de brancher l'appareil pour que le circuit frigorifique

\Veillez à ce que l'air circule librement autour de l'ap-

pareil pour éviter qu'il ne surchauffe. Pour assurer une

ventilation suffisante, respectez les instructions de la

notice (chapitre Installation).

7) Si le diffuseur est prévu

8) Si l'appareil est sans givre

19\Placez l'appareil dos au mur pour éviter tout contact

avec le compresseur et le condenseur (risque de brû-

\Placez de préférence votre appareil loin d'une source

de chaleur (chauffage, cuisson ou rayons solaires trop

\Assurez-vous que la prise murale reste accessible

après l'installation de l'appareil.

\Branchez à l'alimentation en eau potable uniquement.

\Les branchements électriques nécessaires à l'entretien

de l'appareil doivent être réalisés par un électricien

qualifié ou une personne compétente.

\Cet appareil ne doit être entretenu et réparé que par un

Service après-vente autorisé, exclusivement avec des

Protection de l'environnement

Le système frigorifique et l'isolation de votre appa-

reil ne contiennent pas de C.F.C. contribuant ainsi

à préserver l'environnement. L'appareil ne doit pas être

mis au rebut avec les ordures ménagères et les déchets

urbains. La mousse d'isolation contient des gaz inflam-

mables : l'appareil sera mis au rebut conformément aux

règlements applicables disponibles auprès des autorités

locales. Veillez à ne pas détériorer les circuits frigorifi-

ques, notamment au niveau du condenseur. Les maté-

riaux utilisés dans cet appareil identifiés par le symbole

Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens des aiguil-

les d'une montre sur une position moyenne.

Pour mettre à l'arrêt l'appareil, tournez le bouton du ther-

mostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procédez comme suit :

\tournez le bouton du thermostat vers le bas pour ob-

tenir un réglage de froid minimum.

\tournez le bouton du thermostat vers le haut pour ob-

tenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

Utilisation quotidienne

Congélation d'aliments frais

Le compartiment congélateur est idéal pour congeler des

denrées fraîches et conserver les aliments surgelés ou

congelés pendant longtemps.

Pour congeler des aliments frais, il n'est pas nécessaire

de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide, tournez le

thermostat vers le haut pour obtenir plus de froid.

Important Dans ce cas, la température du compartiment

réfrigérateur peut chuter au-dessous de 0°C. Si cela se

produit, repositionnez le thermostat sur un réglage plus

Conservation des aliments congelés

À la mise en service ou après un arrêt prolongé, placez le

thermostat sur la position Max pendant 2 heures environ,

avant d'introduire les produits dans le compartiment.

Important En cas de dégivrage accidentel, dû par exemple

à une panne de courant, si la panne doit se prolonger plus

longtemps qu'il n'est indiqué à la rubrique "temps

d'augmentation" dans la section Caractéristiques

techniques, consommez les aliments décongelés le plus

rapidement possible ou recongelez-les après les avoir

cuits (une fois refroidis).

9) Si un branchement sur le réseau d'eau est prévu

Les aliments surgelés ou congelés peuvent être décon-

gelés dans le compartiment réfrigérateur ou à température

ambiante, avant d'être utilisés, en fonction du temps dis-

ponible pour cette opération.

Les petites pièces peuvent même être cuites sans décon-

gélation préalable : dans ce cas, la cuisson est plus lon-

Entretien et nettoyage

Attention débrancher l'appareil avant toute

opération d'entretien.

Cet appareil contient des hydrocarbures dans son

circuit réfrigérant : l'entretien et la recharge ne doi-

vent donc être effectués que par du personnel autorisé.

De nombreux détergents pour la cuisine recommandés

par les fabricants contiennent des produits chimiques qui

peuvent attaquer/endommager les pièces en plastique

utilisées dans cet appareil. Il est par conséquent recom-

mandé d'utiliser seulement de l'eau chaude additionnée

d'un peu de savon liquide pour nettoyer la carrosserie de

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du

compartiment réfrigérateur à chaque arrêt du compres-

seur, en cours d'utilisation normale. L'eau de dégivrage

est collectée dans un récipient spécial situé à l'arrière de

l'appareil, au-dessus du compresseur, d'où elle s'évapo-

Il est important de nettoyer régulièrement l'orifice d'écou-

lement de la gouttière d'évacuation de l'eau de dégivrage

située au milieu du compartiment réfrigérateur pour em-

pêcher l'eau de déborder et de couler sur les aliments qui

se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement

de l'eau de dégivrage avec le bâtonnet spécial se trouvant

déjà dans l'orifice.

Dégivrage du congélateur

Une certaine quantité de givre se forme toujours sur

les clayettes du congélateur et autour du compar-

Important Dégivrez le congélateur lorsque l'épaisseur de

la couche de givre est d'environ 3-5 mm.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Mettez l'appareil à l'arrêt.

2. Sortez les denrées congelées, enveloppez celles-ci

dans plusieurs feuilles de papier journal et conser-

vez-les dans un endroit frais.

3. Laissez la porte ouverte.

4. Le dégivrage terminé, épongez et séchez bien l'inté-

rieur, et remettez le bouchon.

5. Mettez l'appareil en fonctionnement.

6. Réglez le thermostat pour obtenir plus de froid et fai-

tes fonctionner l'appareil pendant deux ou trois heu-

res en utilisant ce réglage.

7. Replacez les produits surgelés ou congelés dans le

Important N' util isez e n auc un ca s de c oute au ou tou t aut re

objet tranchant, d'objet métallique pour gratter la couche

de givre, vous risquez de détériorer irrémédiablement

l'évaporateur. N'utilisez aucun autre dispositif mécanique

ou moyen artificiel que ceux qui sont recommandés par

le fabricant pour accélérer le dégivrage de votre appareil.

Une élévation de la température des denrées congelées,

pendant la décongélation, peut réduire leur durée de

21En cas d'anomalie de fonctionnement

Bruits de fonctionnement normaux

\Le liquide de refroidissement qui passe dans le circuit

d'évaporation peut produire un bruit de gargouillis ou

de bouillonnement. Ce phénomène est normal.

\Le compresseur peut produire un ronronnement aigu

ou un bruit de pulsation. Ce phénomène est normal.

\La dilatation thermique peut provoquer un soudain,

léger bruit de craquement. C'est un phénomène normal

et sans gravité. Ce phénomène est normal.

\Un léger claquement se produit lors de la mise en

fonctionnement/à l'arrêt du compresseur. Ce phéno-

Caractéristiques techniques

Autonomie de fonctionnement 19 h

Les informations techniques se trouvent sur la plaque

signalétique sur la paroi intérieure gauche de l'appareil

et sur l'étiquette énergétique.

Attention Pour votre sécurité et le bon

fonctionnement de l'appareil, veuillez lire

attentivement les "Consignes de sécurité" avant

d'installer l'appareil.

Installez cet appareil à un endroit où la température am-

biante correspond à la classe climatique indiquée sur la

plaque signalétique de l'appareil :

Température ambiante

SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C Entretoises arrière

Le sachet avec la documentation contient deux entretoi-

ses, qui doivent être mises en place comme le montre

1. Introduisez les entre-

toises dans les orifi-

ces. Veillez à ce que la

flèche (A) se trouve

dans la position illus-

2. Tournez les entretoi-

sens inverse d'une ai-

jusqu'à ce qu'elles se

Lorsque vous installez

l'appareil, veillez à ce qu'il

soit d'aplomb. Utilisez les

deux pieds réglables se

trouvant à l'avant de l'ap-

L'appareil doit être installé à bonne distance de toute

source de chaleur telle que radiateurs, chauffe-eau, lu-

mière directe du soleil etc. Assurez-vous que l'air circule

librement à l'arrière de l'appareil. Pour garantir un ren-

dement optimum si l'appareil est installé sous un élément

suspendu, la distance entre le haut de l'armoire et l'élé-

ment suspendu doit être de 100 mm minimum. Si pos-

sible, évitez de placer l'appareil sous des éléments sus-

pendus. La mise à niveau se fait à l'aide d'un ou de plu-

sieurs pieds réglables à la base de la carrosserie de l'ap-

Si l'appareil est placé dans un angle et si le côté avec les

charnières est face au mur, la distance entre le mur et

l'appareil doit être de 10 mm minimum afin de permettre

à la porte de s'ouvrir suffisamment pour pouvoir sortir

L'appareil doit pouvoir être

débranché à tout moment ;

il est donc nécessaire que la

prise murale reste acces-

sible après l'installation.

Réversibilité de la porte

Important Pour effectuer les opérations suivantes, il est

conseillé de se faire aider par une autre personne pour

maintenir fermement les portes de l'appareil pendant les

Pour changer le sens d'ouverture de la porte, suivez les

231. Retirez la fiche de la prise

2. Ouvrez la porte du com-

partiment congélateur.

Desserrez la charnière.

3. Déposez les portes en les

tirant légèrement et retirez

4. Retirez les caches des

orifices de l'autre côté.

5. Dévissez les deux pieds

réglables et les vis de la

charnière de la porte infé-

rieure. Déposez la charniè-

re de la porte inférieure et

montez-la de l'autre côté.

6. Dévissez la vis latéra-

le inférieure et montez-la de

7. Dévissez la goupille de

la porte supérieure.

8. Vissez la goupille de

9. Enfilez les portes dans

les goupilles et installez-

les. Installez la charnière.

10. De l'autre côté, installez

les caches d'orifice fournis

dans le sachet d'accessoi-

11. Serrez la charnière.

Veillez à ce que les portes

12. Retirez et installez la

13. Remettez l'appareil en

place, mettez-le d'aplomb,

attendez quatre heures mi-

nimum avant de le brancher

1) si cela est prévu

Contrôlez une dernière fois pour vous assurer que :

\Toutes les vis sont bien serrées.

\La porte s'ouvre et se ferme correctement.

Si la température ambiante est basse (en hiver, par exem-

ple), il se peut que le joint n'adhère pas parfaitement. Dans

ce cas, attendez que le joint s'adapte naturellement.

Si vous ne voulez pas effectuer personnellement les opé-

rations décrites ci-dessus, contactez le S.A.V. le plus

proche. Un technicien du S.A.V. inversera le sens d'ou-

verture des portes à vos frais.

24Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la

fréquence indiquées sur la plaque signalétique corres-

pondent à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du câble d'ali-

mentation comporte un logement pour mise à la terre. Si

la prise de courant murale n'est pas mise à la terre, bran-

chez l'appareil sur une prise de terre conformément aux

normes en vigueur, en demandant conseil à un électricien

Le fabricant décline toute responsabilité en cas d'incident

suite au non-respect des consignes de sécurité sus-men-

Cet appareil est conforme aux directives communautai-

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique

que ce produit ne peut être traité comme déchet ménager.

Il doit être remis au point de collecte dédié à cet effet

(collecte et recyclage du matériel électrique et

En procédant à la mise au rebut de l'appareil dans les

règles de l~art, nous préservons l'environnement et notre

sécurité, s~assurant ainsi que les déchets seront traités

dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit,

veuillez prendre contact avec les services de votre

commune ou le magasin où vous avez effectué l'achat.

Vous pouvez commander des accessoires, consommables et pièces détachées via notre
