MODE D'EMPLOI ZRB34214XA ZANUSSI

FR Notice d'utilisation 15

Réfrigérateur/congélateur

• maak de binnenkant en de accessoires

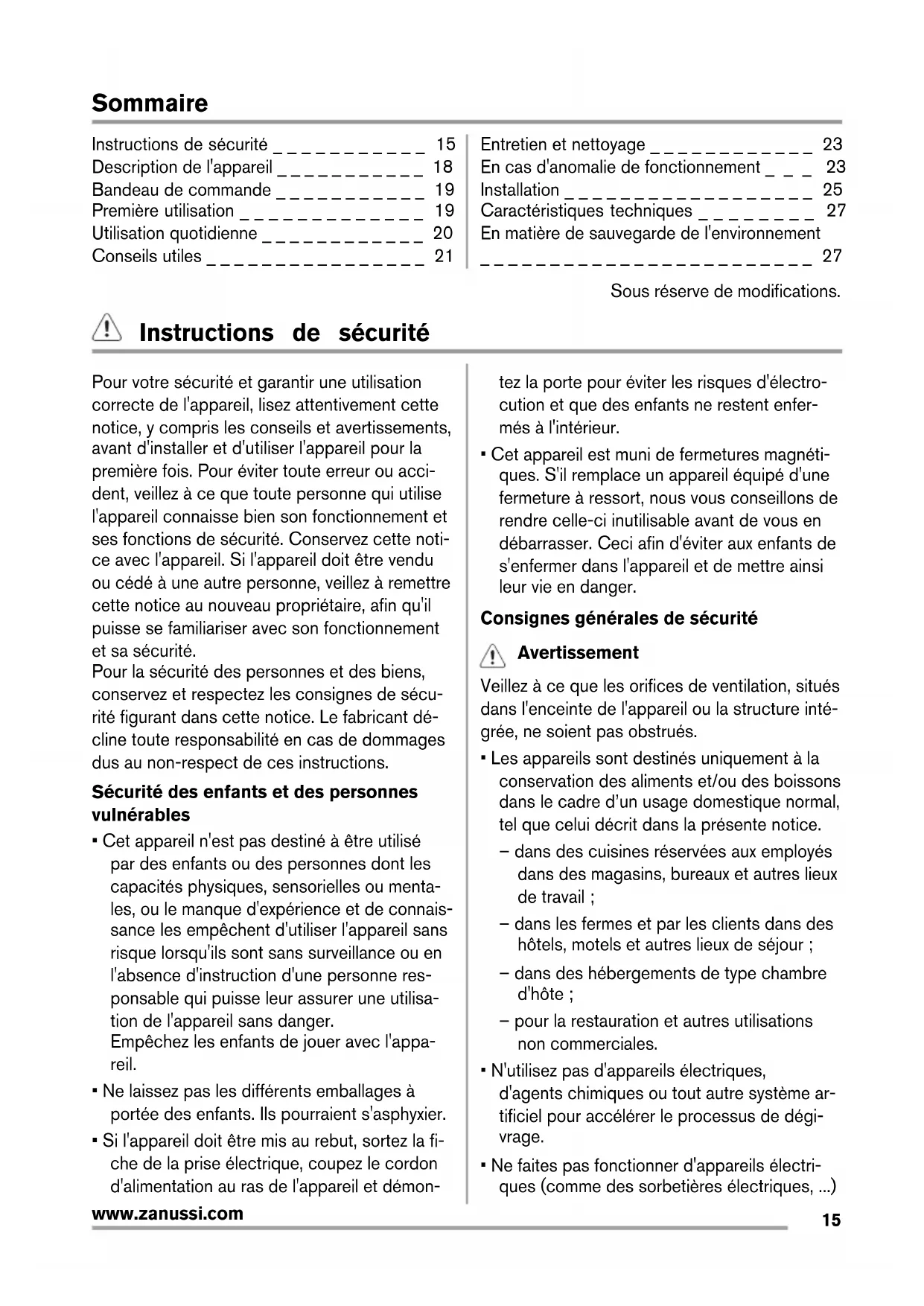

Instructions de sécurité _ _ _ _ _ _ _ _ _ _ _ 15

Description de l'appareil _ _ _ _ _ _ _ _ _ _ _ 18

Bandeau de commande _ _ _ _ _ _ _ _ _ _ _ 19

Première utilisation _ _ _ _ _ _ _ _ _ _ _ _ _ 19

Conseils utiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 21

En cas d'anomalie de fonctionnement _ _ _ 23

Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 25

Caractéristiques techniques _ _ _ _ _ _ _ _ 27

En matière de sauvegarde de l'environnement

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 27

Sous réserve de modifications.

Instructions de sécurité

Pour votre sécurité et garantir une utilisation

correcte de l'appareil, lisez attentivement cette

notice, y compris les conseils et avertissements,

avant d'installer et d'utiliser l'appareil pour la

première fois. Pour éviter toute erreur ou acci-

dent, veillez à ce que toute personne qui utilise

l'appareil connaisse bien son fonctionnement et

ses fonctions de sécurité. Conservez cette noti-

ce avec l'appareil. Si l'appareil doit être vendu

ou cédé à une autre personne, veillez à remettre

cette notice au nouveau propriétaire, afin qu'il

puisse se familiariser avec son fonctionnement

Pour la sécurité des personnes et des biens,

conservez et respectez les consignes de sécu-

rité figurant dans cette notice. Le fabricant dé-

cline toute responsabilité en cas de dommages

dus au non-respect de ces instructions.

Sécurité des enfants et des personnes

• Cet appareil n'est pas destiné à être utilisé

par des enfants ou des personnes dont les

capacités physiques, sensorielles ou menta-

les, ou le manque d'expérience et de connais-

sance les empêchent d'utiliser l'appareil sans

risque lorsqu'ils sont sans surveillance ou en

l'absence d'instruction d'une personne res-

ponsable qui puisse leur assurer une utilisa-

tion de l'appareil sans danger.

Empêchez les enfants de jouer avec l'appa-

• Ne laissez pas les différents emballages à

portée des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, sortez la fi-

che de la prise électrique, coupez le cordon

d'alimentation au ras de l'appareil et démon-

tez la porte pour éviter les risques d'électro-

cution et que des enfants ne restent enfer-

• Cet appareil est muni de fermetures magnéti-

ques. S'il remplace un appareil équipé d'une

fermeture à ressort, nous vous conseillons de

rendre celle-ci inutilisable avant de vous en

débarrasser. Ceci afin d'éviter aux enfants de

s'enfermer dans l'appareil et de mettre ainsi

Consignes générales de sécurité

Veillez à ce que les orifices de ventilation, situés

dans l'enceinte de l'appareil ou la structure inté-

grée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à la

conservation des aliments et/ou des boissons

dans le cadre d’un usage domestique normal,

tel que celui décrit dans la présente notice.

– dans des cuisines réservées aux employés

dans des magasins, bureaux et autres lieux

– dans les fermes et par les clients dans des

hôtels, motels et autres lieux de séjour ;

– dans des hébergements de type chambre

– pour la restauration et autres utilisations

• N'utilisez pas d'appareils électriques,

d'agents chimiques ou tout autre système ar-

tificiel pour accélérer le processus de dégi-

• Ne faites pas fonctionner d'appareils électri-

ques (comme des sorbetières électriques, ...)

www.zanussi.comà l'intérieur des appareils de réfrigération à

moins que cette utilisation n'ait reçu l'agré-

• N'endommagez pas le circuit frigorifique.

• Le circuit frigorifique de l’appareil contient de

l’isobutane (R600a), un gaz naturel offrant un

haut niveau de compatibilité avec l’environne-

ment mais qui est néanmoins inflammable.

Pendant le transport et l'installation de votre

appareil, assurez-vous qu'aucune partie du

circuit frigorifique n'est endommagée.

Si le circuit frigorifique est endommagé :

– évitez les flammes vives et toute autre

– aérez soigneusement la pièce où se trouve

• Ne modifiez pas les spécifications de l'appa-

reil. Si le câble d'alimentation est endomma-

gé, il peut causer un court circuit, un incendie

et/ou une électrocution.

Avertissement Les éventuelles répara-

tions ou interventions sur votre appareil,

ainsi que le remplacement du câble d'alimenta-

tion, ne doivent être effectuées que par un pro-

fessionnel qualifié.

1. Ne branchez pas le cordon d'alimenta-

tion à une rallonge.

2. Assurez-vous que la prise n'est pas écra-

sée ou endommagée par l'arrière de l'ap-

pareil. Une prise de courant écrasée ou

endommagée peut s'échauffer et causer

3. Vérifiez que la prise murale de l'appareil

4. Ne débranchez pas l'appareil en tirant

5. Si la prise murale n'est pas bien fixée,

n'introduisez pas de prise dedans. Ris-

que d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil sans le diffuseur

de l'ampoule (si présent) de l'éclairage

• Cet appareil est lourd. Faite attention lors de

• Ne touchez pas avec les mains humides les

surfaces givrées et les produits congelés (ris-

que de brûlure et d'arrachement de la peau).

• Évitez une exposition prolongée de l'appareil

aux rayons solaires.

• Les ampoules (si présentes) utilisées dans

cet appareil sont des ampoules spécifiques

uniquement destinées à être utilisées sur des

appareils ménagers. Elles ne sont pas du tout

adaptées à un éclairage quelconque d'une

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les par-

ties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides inflam-

mables dans l'appareil (risque d'explosion).

• Ne placez pas d'aliments directement contre

la sortie d'air sur la paroi arrière de l'appareil.

(Si l'appareil est sans givre.)

• Un produit décongelé ne doit jamais être re-

• Conservez les aliments emballés conformé-

ment aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de

conservation donnés par le fabricant de l'ap-

pareil. Consultez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de

boissons gazeuses dans le compartiment

congélateur, car la pression se formant à l'in-

térieur du contenant pourrait le faire éclater et

endommager ainsi l'appareil.

• Ne consommez pas certains produits tels que

les bâtonnets glacés dès leur sortie de l'ap-

pareil, car ils peuvent provoquer des brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'ap-

pareil hors tension et débranchez-le de la pri-

• N'utilisez pas d'objets métalliques pour net-

• N'utilisez pas d'objet tranchant pour gratter la

couche de givre. Utilisez une spatule en plas-

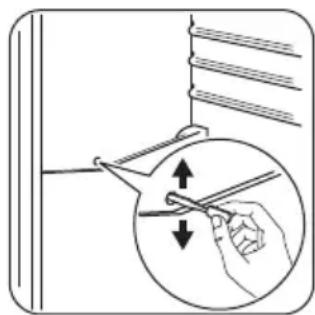

• Contrôlez régulièrement l'orifice d'évacuation

de l'eau de dégivrage dans le compartiment

www.zanussi.comréfrigérateur. Nettoyez-le, si besoin. Si l'orifice

est bouché, l'eau s'écoulera en bas de l'appa-

Important Pour le branchement électrique,

suivez attentivement les instructions fournies

dans les chapitres correspondants.

• Déballez l'appareil et vérifiez qu'il n'est pas

endommagé. Ne branchez pas l'appareil s'il

est endommagé. Signalez immédiatement au

revendeur de l'appareil les dommages cons-

tatés. Dans ce cas, conservez l'emballage.

• Il est conseillé d'attendre au moins quatre

heures avant de brancher l'appareil pour que

le circuit frigorifique soit stabilisé.

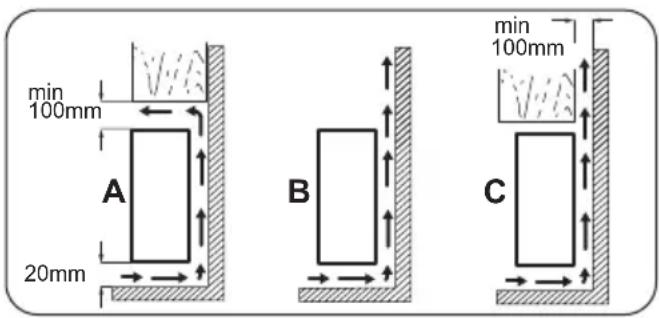

• Veillez à ce que l'air circule librement autour

de l'appareil afin d'éviter toute surchauffe.

Pour assurer une ventilation suffisante, res-

pectez les instructions d'installation.

• Dans la mesure du possible, placez l'appareil

dos au mur pour éviter tout contact avec des

pièces chaudes (compresseur) afin d'éviter

tout risque de brûlure.

• L'appareil ne doit pas être situé à proximité

de radiateurs ou de cuisinières.

• Assurez-vous que la prise secteur est acces-

sible après l'installation de l'appareil.

• Raccordez l'appareil à une source d'eau po-

table uniquement (si un raccordement est

• Les branchements électriques nécessaires à

la mise en service de l'appareil doivent être

réalisés par un électricien spécialisé ou un

professionnel qualifié.

• Ne retirez pas le cache voyants. Contactez le

service après-vente le plus proche pour rem-

placer le bandeau de commande si besoin.

• Cet appareil ne doit être entretenu et réparé

que par un Service Après Vente agréé, exclu-

sivement avec des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de vo-

tre appareil ne contiennent pas de C.F.C.

contribuant ainsi à préserver l'environnement.

L'appareil ne doit pas être mis au rebut avec les

ordures ménagères et les déchets urbains. La

mousse d'isolation contient des gaz inflamma-

bles : l'appareil sera mis au rebut conformément

aux règlements applicables disponibles auprès

des autorités locales. Veillez à ne pas détériorer

les circuits frigorifiques, notamment au niveau

du condenseur. Les matériaux utilisés dans cet

appareil identifiés par le symbole

www.zanussi.comDescription de l'appareil

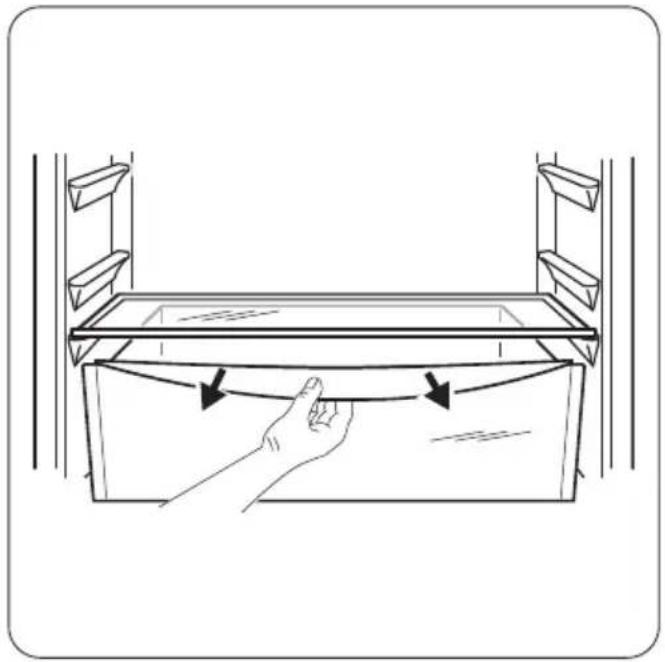

Compartiment basse température

Compartiment à bouteilles

Tiroirs du congélateur

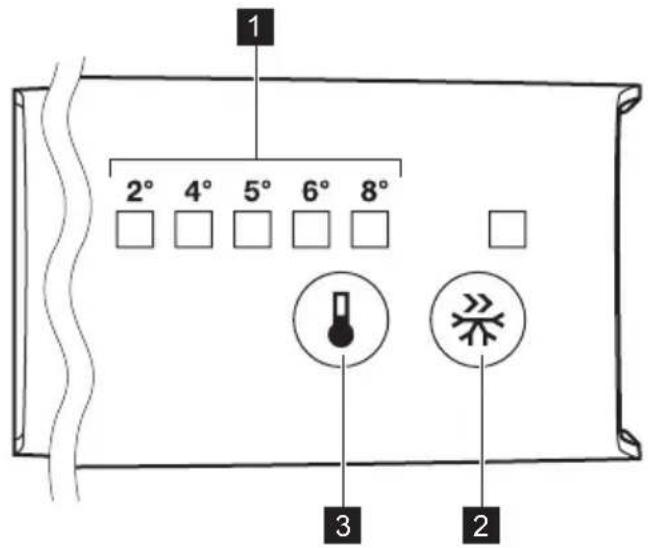

Indicateurs de température LED

Insérez la fiche dans la prise murale.

Réglage de la température

Pour utiliser l'appareil, procédez comme suit :

• appuyez sur la touche du thermostat jusqu'à

ce que le voyant LED correspondant à la

température souhaitée apparaisse. La sélec-

tion se fait progressivement de + 2 °C à

+ 8 °C Lorsque vous appuyez sur la touche la pre-

mière fois, le voyant LED du réglage actuel

continue de clignoter.

À chaque fois que vous appuyez sur la tou-

che, la température réglée change d'un de-

gré. Le voyant LED correspondant clignotera

Appuyez sur la touche de réglage, jusqu'à ce

que la température souhaitée s'affiche. Le ré-

Réglage le plus froid : +2 °C Réglage le plus chaud : +8 °C Un réglage intermédiaire est généralement le

Toutefois, on obtiendra le réglage exact en te-

nant compte du fait que la température à l'inté-

rieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées entreposées

• l'emplacement de l'appareil.

Pour activer la fonction QuickChill, appuyez sur

la touche QuickChill.

Le voyant LED correspondant au symbole

QuickChill s'allume.

Pour désactiver la fonction QuickChill, appuyez

de nouveau sur la touche QuickChill.

Le voyant QuickChill s'éteint.

Cette fonction s'arrête automatiquement au

Première utilisation

Avant d'utiliser l'appareil pour la première fois,

nettoyez l'intérieur et tous les accessoires inter-

nes avec de l'eau tiède savonneuse pour sup-

primer l'odeur caractéristique du "neuf" puis sé-

www.zanussi.comImportant N'utilisez pas de produits abrasifs,

poudre à récurer, éponge métallique pour ne

pas abîmer la finition.

Utilisation quotidienne

Conservation d'aliments congelés et

À la mise en service ou après un arrêt prolongé,

laissez l'appareil fonctionner pendant 2 heures

environ avant d'introduire les produits dans le

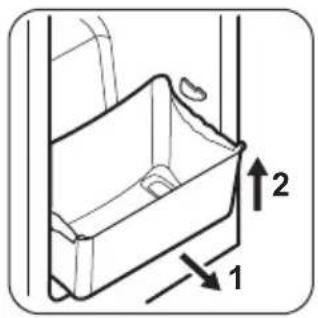

Les tiroirs de congélation vous permettent de

trouver facilement et rapidement les aliments

dont vous avez besoin. Si vous devez stocker

une grande quantité d'aliments, retirez tous les

bacs. Vous pouvez ranger des aliments sur tou-

tes les clayettes en respectant un espace de

15 mm avec la porte.

Important En cas de décongélation

accidentelle, due par exemple à une coupure de

courant, si la coupure a duré plus longtemps

qu'indiqué au paragraphe « Autonomie de

fonctionnement » du chapitre Caractéristiques

techniques, consommez rapidement les

aliments décongelés ou cuisez-les

immédiatement avant de les recongeler (une

Congélation d'aliments frais

Le compartiment congélateur est idéal pour

congeler des aliments frais et conserver long-

temps des aliments congelés ou surgelés.

Activez la fonction « Quick Chill » au moins

24 heures avant d'introduire des aliments frais à

congeler dans le compartiment congélateur.

Placez les denrées fraîches à congeler dans le

compartiment inférieur.

La quantité maximale d'aliments frais que vous

pouvez congeler par tranche de 24 heures est

indiquée sur la plaque signalétique, une étiquet-

te apposée à l'intérieur du réfrigérateur.

Le processus de congélation dure 24 heures :

vous ne devez ajouter aucun autre aliment à

congeler pendant cette période.

Au bout de 24 heures, lorsque le processus de

congélation est terminé, désactivez la fonction

« Quick Chill » (reportez-vous au chapitre

Les aliments surgelés ou congelés peuvent être

décongelés dans le compartiment réfrigérateur

ou à température ambiante, avant d'être utilisés,

en fonction du temps disponible pour cette

Les petites pièces peuvent même être cuites

sans décongélation préalable : dans ce cas, la

cuisson est plus longue.

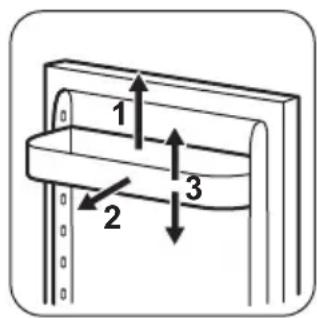

Mise en place des balconnets de la porte

En fonction de la taille

les balconnets de la

positionnés à diffé-

Tirez progressivement

sur le balconnet dans

pour le dégager, puis

repositionnez-le selon

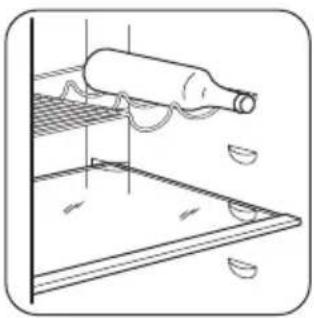

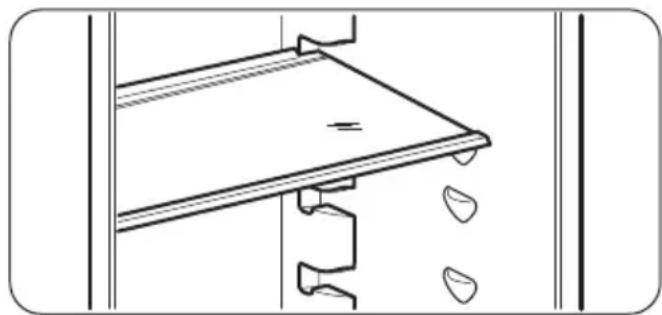

Les parois du réfrigérateur sont équipées d'une

série de glissières afin que les clayettes puis-

sent être positionnées comme vous le souhai-

Placez les bouteilles (ouverture vers l'avant) sur

la clayette prévue à cet effet.

www.zanussi.comCompartiment basse température

Le compartiment basse température est adapté

à la conservation des denrées fraîches et haute-

ment périssables (poissons, viandes, fruits de

mer), car la température y est inférieure à celle

des autres zones du réfrigérateur.

Retrait des bacs de congélation du

Certains bacs de congélation sont équipés

d'une butée afin d'empêcher leur retrait acci-

dentel ou leur chute. Pour retirer le bac du con-

gélateur, tirez-le vers vous et, lorsque vous attei-

gnez la butée, retirez-le en inclinant la partie

Pour le remettre, relevez légèrement l'avant du

bac et insérez-le dans le congélateur. Dès que

vous avez dépassé la butée, poussez le bac

dans la bonne position.

Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passe dans

le circuit d'évaporation peut produire un bruit

de gargouillis ou de bouillonnement. Ce phé-

• Le compresseur peut produire un ronronne-

ment aigu ou un bruit de pulsation. Ce phé-

• La dilatation thermique peut provoquer un

soudain, léger bruit de craquement. C'est un

phénomène normal et sans gravité. Ce phé-

• Un léger claquement se produit lors de la mi-

se en fonctionnement/à l'arrêt du compres-

seur. Ce phénomène est normal.

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus

longtemps que nécessaire.

• Si la température ambiante est élevée, le dis-

positif de réglage de température est sur la

position de froid maximum et l'appareil est

plein : il est possible que le compresseur

fonctionne en régime continu, d'où un risque

de formation excessive de givre sur l'évapora-

teur. Pour éviter ceci, modifiez la position du

www.zanussi.comdispositif de réglage de température de façon

à obtenir des périodes d'arrêt du compres-

seur et ainsi permettre un dégivrage automa-

tique, d'où des économies d'énergie.

Conseils pour la réfrigération de denrées

Pour obtenir les meilleures performances possi-

• N'introduisez pas d'aliments encore chauds

ou de liquides en évaporation dans le réfrigé-

• Couvrez ou enveloppez soigneusement les

aliments, surtout s'ils sont aromatiques.

• Placez les aliments pour que l'air puisse cir-

culer librement autour.

Conseils pour la réfrigération

Viande (tous les types) : enveloppez-la dans

des sachets en plastique et placez-la sur la ta-

blette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours

Aliments cuits, plats froids, etc. : ils doivent être

couverts et peuvent être placés sur n'importe

Fruits et légumes : placez-les une fois nettoyés

dans le bac à légumes. Le jus de citron peut dé-

colorer les parties en plastique de votre réfrigé-

rateur s'il les touche. C'est pourquoi il est re-

commandé de conserver les agrumes dans des

Beurre et fromage : placez-les dans des réci-

pients étanches spéciaux ou enveloppez-les

soigneusement dans des feuilles d'aluminium ou

de polyéthylène, pour emmagasiner le moins

Bouteilles : elles doivent être munies d'un bou-

chon et être placées dans le balconnet porte-

bouteilles de la porte.

Bananes, pommes de terre, oignons et ail ne se

conservent pas au réfrigérateur, s'ils ne sont pas

correctement emballés.

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici quel-

ques conseils importants :

• la quantité maximale de denrées que vous

pouvez congeler par 24 heures est indiquée

sur la plaque signalétique.

• le temps de congélation est de 24 heures.

Aucune autre denrée à congeler ne doit être

ajoutée pendant cette période.

• congelez seulement les denrées alimentaires

fraîches, de qualité supérieure (une fois net-

• préparez la nourriture en petits paquets pour

une congélation rapide et uniforme, adaptés à

l'importance de la consommation.

• enveloppez les aliments dans des feuilles

d'aluminium ou de polyéthylène et assurez-

vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non conge-

lés, toucher des aliments déjà congelés pour

éviter une remontée en température de ces

• les aliments maigres se conservent mieux et

plus longtemps que les aliments gras ; le sel

réduit la durée de conservation des aliments

• la température très basse à laquelle se trou-

vent les bâtonnets glacés, s'ils sont consom-

més dès leur sortie du compartiment congé-

lateur, peut provoquer des brûlures.

• L'identification des emballages est importan-

te : indiquez la date de congélation du pro-

duit, et respectez la durée de conservation in-

diquée par le fabricant.

Conseils pour le stockage des aliments

Pour obtenir les meilleures performances possi-

• assurez-vous que les denrées surgelées

achetées dans le commerce ont été correcte-

ment entreposées par le revendeur ;

• prévoyez un temps réduit au minimum pour le

transport des denrées du magasin d'alimenta-

tion à votre domicile ;

• évitez d'ouvrir trop souvent la porte du con-

gélateur et ne la laissez ouverte que le temps

• une fois décongelés, les aliments se détério-

rent rapidement et ne peuvent pas être re-

www.zanussi.com• ne dépassez pas la durée de conservation in-

diquée par le fabricant.

Entretien et nettoyage

Attention débrancher l'appareil avant

toute opération d'entretien.

Cet appareil contient des hydrocarbures

dans son circuit réfrigérant : l'entretien et la

recharge ne doivent donc être effectués que par

du personnel autorisé.

Nettoyage périodique

L'appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et les accessoires avec de

l'eau tiède et un détergent doux ;

• lavez régulièrement le joint de porte en caout-

• rincez et séchez soigneusement.

Important Ne tirez pas, ne déplacez pas,

n'endommagez pas les tuyaux et/ou câbles qui

se trouvent à l'intérieur de l'appareil.

N'utilisez jamais de détergents, de poudres

abrasives, de produits de nettoyage très

parfumés ou de produits caustiques pour

nettoyer l'intérieur de l'appareil car cela risque

d'endommager la surface et de laisser une forte

Utilisez une brosse pour nettoyer le compres-

seur situé à l'arrière de l'appareil. Cette opéra-

tion améliore les performances de l'appareil et

permet des économies d'électricité.

Important Attention à ne pas endommager le

système de réfrigération.

De nombreux détergents pour la cuisine recom-

mandés par les fabricants contiennent des pro-

duits chimiques qui peuvent attaquer/endom-

mager les pièces en plastique utilisées dans cet

appareil. Il est par conséquent recommandé

d'utiliser seulement de l'eau chaude additionnée

d'un peu de savon liquide pour nettoyer la car-

rosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

En fonctionnement normal, le givre est automati-

quement éliminé de l'évaporateur du comparti-

ment réfrigérateur à chaque fois que le com-

presseur s'arrête. L'eau de dégivrage est collec-

tée, via un orifice d'évacuation, dans un réci-

pient spécial situé à l'arrière de l'appareil, au-

dessus du compresseur, d'où elle s'évapore.

ment l'orifice d'écou-

lement de la goulotte

d'évacuation de l'eau

au milieu du compar-

timent réfrigérateur

couler à l'intérieur de

Dégivrage du congélateur

Le compartiment congélateur de ce modèle est

"sans givre". Cela signifie qu'il n'y a aucune for-

mation de givre pendant son fonctionnement, ni

sur les parois internes si sur les aliments.

L'absence de givre est due à la circulation con-

tinuelle de l'air froid à l'intérieur du comparti-

ment, sous l'impulsion d'un ventilateur à com-

En cas d'anomalie de fonctionnement

Attention Avant toute intervention sur

l'appareil, débranchez-le.

La résolution des problèmes non mentionnés

dans la présente notice doit être exclusivement

confiée à un électricien qualifié ou à une

personne compétente.

www.zanussi.comImportant L'appareil émet certains bruits

pendant son fonctionnement (compresseur,

circuit frigorifique).

Problème Cause probable Solution

L'appareil est bruyant. L'appareil n'est pas correctement

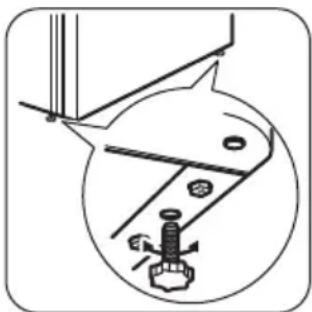

Vérifiez que l'appareil est de niveau et

d'aplomb (tous les pieds doivent être

en contact avec le sol).

L'appareil ne fonctionne

La fiche de l'appareil n'est pas cor-

rectement branchée à la prise de

Branchez correctement la fiche à la

Le courant n'arrive pas à l'appareil.

La prise de courant n'est pas ali-

Branchez un autre appareil électrique

à la prise de courant.

Contactez un électricien qualifié.

L’éclairage ne fonctionne

L'éclairage est en mode veille. Fermez puis ouvrez la porte.

L'unité de commande est défec-

Consultez le paragraphe « Remplace-

ment de l'unité de commande ».

Le compresseur fonctionne

La température n'est pas réglée

Sélectionnez une température plus

La porte n'est pas fermée correcte-

Reportez-vous au chapitre « Fermetu-

La porte a été ouverte trop souvent. Ne laissez pas la porte ouverte plus

longtemps que nécessaire.

La température des aliments est

Laissez les aliments refroidir à tempé-

rature ambiante avant de les placer

La température ambiante est trop

Diminuez la température ambiante.

De l'eau s'écoule sur la pla-

que arrière du réfrigéra-

Pendant le dégivrage automatique,

le givre fond sur la plaque arrière.

Ce phénomène est normal.

De l'eau s'écoule dans le

L'orifice d'écoulement de l'eau de

dégivrage est obstrué.

Nettoyez l'orifice d'écoulement de

Des produits empêchent l'eau de

s'écouler dans le réservoir d'eau.

Assurez-vous que les produits ne

touchent pas la plaque arrière.

La température à l'intérieur

de l'appareil est trop bas-

Le thermostat n'est pas réglé cor-

Modifiez la position du thermostat

afin d'obtenir moins de froid/plus de

Si, malgré les vérifications ci-dessus, l'appareil

ne fonctionne toujours pas, contactez le service

Remplacement de l'unité de commande

L'appareil est équipé d'un éclairage à LED lon-

Le remplacement de l'unité de commande doit

uniquement être effectué par un technicien

après-vente. Contactez votre service après-ven-

Fermeture de la porte

1. Nettoyez les joints de la porte.

www.zanussi.com2. Si nécessaire, remplacez les joints défectu-

eux. Contactez le service après-vente.

Attention Pour votre sécurité et le bon

fonctionnement de l'appareil, veuillez lire

attentivement les "Consignes de sécurité" avant

d'installer l'appareil.

Installez cet appareil à un endroit où la tempéra-

ture ambiante correspond à la classe climatique

indiquée sur la plaque signalétique de l'appa-

Température ambiante

SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C Emplacement

Avertissement L'appareil doit pouvoir

être débranché à tout moment ; il est donc

nécessaire que la prise reste accessible après

L'appareil ne doit pas être installé près d'une

source de chaleur telle qu'un radiateur, une

chaudière, la lumière directe du soleil, etc. As-

surez-vous que l'air circule librement à l'arrière

de l'appareil. Pour garantir un rendement opti-

mal si l'appareil est installé sous un élément

suspendu, la distance entre le haut de l'appareil

et l'élément suspendu doit être d'au moins

100 mm. Si possible, évitez de placer l'appareil

sous des éléments suspendus. La mise de ni-

veau se fait à l'aide d'un ou de plusieurs pieds

réglables à la base de l'appareil.

B C Afin d'assurer un bon fonctionnement de l'appa-

reil à une température ambiante supérieure à

38 °C, nous vous conseillons de laisser un es-

pace de 30 mm entre les parois de l'appareil et

les meubles l'entourant.

Lorsque vous installez l'appareil, veillez à le pla-

cer de niveau. Servez-vous des deux pieds ré-

glables se trouvant à l'avant de l'appareil.

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la ten-

sion et la fréquence indiquées sur la plaque si-

gnalétique correspondent à celles de votre ré-

L'appareil doit être relié à la terre. La fiche du

câble d'alimentation comporte un logement pour

mise à la terre. Si la prise de courant murale

n'est pas mise à la terre, branchez l'appareil sur

une prise de terre conformément aux normes en

vigueur, en demandant conseil à un électricien

Le fabricant décline toute responsabilité en cas

d'incident suite au non-respect des consignes

de sécurité sus-mentionnées.

Cet appareil est conforme aux directives com-

www.zanussi.comRéversibilité de la porte

Important Pour effectuer les opérations

suivantes, il est conseillé de se faire aider par

une autre personne pour maintenir fermement

les portes lors de toute manipulation de

Pour changer le sens d'ouverture de la porte,

procédez comme suit :

• Ouvrez la porte et videz les clayettes.

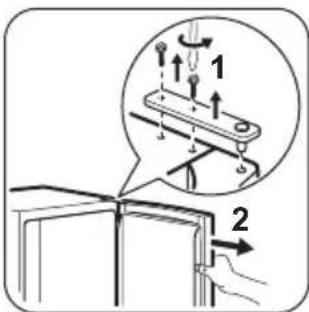

• Dévissez les vis de la charnière supérieure.

• Dégagez la porte du gond de la charnière

• Placez le cache de la charnière supérieure

dans les orifices du côté opposé.

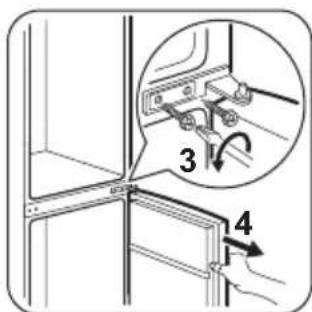

• Dévissez les vis de la charnière centrale (3)

• Enlevez les caches situés sur l'arête supéri-

eure des deux portes et placez-les sur le côté

• Dégagez la porte inférieure du gond de la

charnière inférieure. (4)

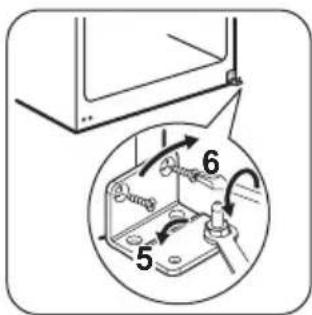

• Dévissez le gond de la charnière inférieure

(5) et vissez le gond de la charnière inférieure

(6) dans l'orifice gauche de la charnière infé-

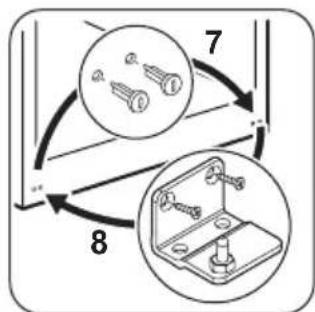

• Dévissez les vis de la charnière inférieure et

retirez la charnière. (8)

• Dévissez les caches inférieurs et vissez-les

dans les orifices du côté opposé. (7)

• Placez la charnière inférieure du côté opposé

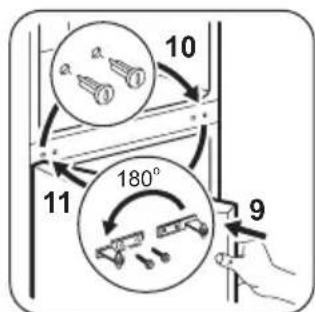

• Placez la porte inférieure sur le gond de la

charnière inférieure. (9)

• Dévissez les caches centraux et vissez-les

dans les orifices du côté opposé. (10)

• Placez la charnière centrale du côté opposé

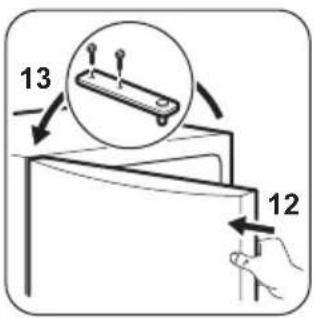

• Placez la porte supérieure sur le gond de la

charnière centrale. (12)

• Fixez la porte à la charnière supérieure et vis-

Il est conseillé d'attendre au moins quatre heu-

res avant de brancher l'appareil pour que le cir-

cuit frigorifique soit stabilisé.

Si la température ambiante est basse (par

exemple, en hiver), il se peut que le joint n'adhè-

re pas parfaitement. Dans ce cas, attendez que

le joint reprenne sa taille naturelle.

Si vous ne souhaitez pas effectuer personnelle-

ment les opérations décrites ci-dessus, contac-

tez votre service après-vente. Un technicien du

service après-vente procédera à la réversibilité

des portes à vos frais.

Caractéristiques techniques

Autonomie de fonctionnement 18 h

Tension 230 V Fréquence 50 Hz

Les caractéristiques techniques figurent sur la

plaque signalétique située sur le côté gauche à

l'intérieur de l'appareil et sur l'étiquette énergéti-

En matière de sauvegarde de l'environnement

Recyclez les matériaux portant le symbole .

Déposez les emballages dans les conteneurs

Contribuez à la protection de l'environnement et

à votre sécurité, recyclez vos produits

électriques et électroniques. Ne jetez pas les

appareils portant le symbole

ménagères. Emmenez un tel produit dans votre

centre local de recyclage ou contactez vos

services municipaux.
