GEBRUIKSAANWIJZING ZRB34214XA ZANUSSI

Gebruiksaanwijzing 2

Інструкція 55 Koel-vriescombinatie Réfrigérateur/congélateur Kühl - Gefrierschrank Chłodziarko-zamrażarka Холодильник-морозильник ZRB34214WA ZRB34214XAInhoud Veiligheidsvoorschriften _ _ _ _ _ _ _ _ _ _ _ _ 2 Beschrijving van het product _ _ _ _ _ _ _ _ _ 5 Bedieningspaneel _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6 Het eerste gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6 Dagelijks gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 7 Nuttige aanwijzingen en tips _ _ _ _ _ _ _ _ _ 8 Onderhoud en reiniging _ _ _ _ _ _ _ _ _ _ _ _ 9 Probleemoplossing _ _ _ _ _ _ _ _ _ _ _ _ _ 10 Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 11 Technische gegevens _ _ _ _ _ _ _ _ _ _ _ _ 14 Het milieu _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 14 Wijzigingen voorbehouden. Veiligheidsvoorschriften In het belang van uw veiligheid en om een cor- rect gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installe- ren en in gebruik te nemen, deze gebruiksaan- wijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk er- voor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het ap- paraat blijven als het wordt verplaatst of ver- kocht, zodat iedereen die het apparaat geduren- de zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat. Voor de veiligheid van mensen en eigendom- men dient u zich aan de voorzorgsmaatregelen uit dit instructieboekje te houden, de fabrikant is niet verantwoordelijk voor schade die door het niet opvolgen van de aanwijzingen veroorzaakt is. Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinde- ren) met verminderde fysieke, zintuiglijke ver- mogens of een gebrek aan ervaring en ken- nis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon in- structie hebben ontvangen over het gebruik van het apparaat. Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.

• Houd alle verpakkingsmateriaal buiten het be- reik van kinderen. Gevaar voor verstikking.

• Als u het apparaat afdankt trek dan de stek- ker uit het stopcontact, snij de voedingskabel door (zo dicht mogelijk bij het apparaat) en verwijder de deur om te voorkomen dat kin- deren een elektrische schok krijgen of zichzelf in het apparaat opsluiten.

• Als dit apparaat, dat voorzien is van een mag- netische deursluiting, een ouder apparaat vervangt, dat voorzien is van een veerslot (slot) op de deur of het deksel, zorg er dan voor dat u het slot onbruikbaar maakt voordat u het oude apparaat weggooit. Dit voorkomt dat kinderen er in opgesloten kunnen raken. Algemene veiligheid Waarschuwing! Houd de ventilatieopeningen altijd vrij van ob- structies; dit geldt zowel voor losstaande als in- gebouwde modellen.

• Dit apparaat is bedoeld voor het bewaren van levensmiddelen en/of dranken in een gewoon huishouden en gelijkaardig gebruik zoals: – personeelskeukens in winkels, kantoren of andere werkomgevingen; – door gasten in hotels, motels en andere re- sidentiële omgevingen; – bed-and-breakfast-accommodatie; – catering en gelijkaardige niet-commercieel gebruik.

• Gebruik geen mechanische hulpmiddelen of kunstgrepen om het ontdooiproces te ver- snellen.

www.zanussi.com• Gebruik geen andere elektrische apparaten (bijvoorbeeld ijsmachines) in koelkasten, ten- zij ze voor dit doel goedgekeurd zijn door de fabrikant.

• Let op dat u het koelcircuit niet beschadigt.

• Het koelmiddel isobutaan (R600a) bevindt zich in het koelcircuit van het apparaat, dit is een natuurlijk gas dat weliswaar milieuvrien- delijk is, maar ook uiterst ontvlambaar. Controleer of de onderdelen van het koelcir- cuit tijdens transport en installatie van het ap- paraat niet beschadigd zijn geraakt. Indien het koelcircuit beschadigd is: – open vuur en ontstekingsbronnen vermij- den – de ruimte waar het apparaat zich bevindt grondig ventileren

• Het is gevaarlijk om wijzigingen aan te bren- gen in de specificaties of dit product op eni- gerlei wijze te modificeren. Een beschadigd netsnoer kan kortsluiting, brand en/of een elektrische schok veroorzaken. Waarschuwing! Alle elektrische onderde- len (netsnoer, stekker, compressor) mogen om gevaar te voorkomen uitsluitend worden ver- vangen door een erkende onderhoudsdienst of gekwalificeerd onderhoudspersoneel.

1. Het netsnoer mag niet verlengd worden.

2. Verzeker u ervan dat de stekker niet plat-

gedrukt of beschadigd wordt door de achterkant van het apparaat. Een platge- drukte of beschadigde stekker kan over- verhit raken en brand veroorzaken.

3. Verzeker u ervan dat u de stekker van het

apparaat kunt bereiken.

4. Trek niet aan het snoer.

5. Als de stekker los zit, steek hem dan niet

in het stopcontact. Dan bestaat er een ri- sico op een elektrische schok of brand.

6. U mag het apparaat niet gebruiken zon-

der het afdekkapje (indien van toepas- sing) van het lampje.

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.

• Haal geen artikelen uit het vriesvak en raak ze niet aan als uw handen vochtig/nat zijn, dit kan uw huid beschadigen of vrieswonden veroorzaken.

• Stel het apparaat niet langdurig bloot aan di- rect zonlicht.

• De eventuele gloeilampen in dit apparaat zijn speciaal geselecteerd en uitsluitend bedoeld voor gebruik in huishoudelijke apparaten. De lampjes zijn niet geschikt voor de verlichting van ruimtes. Dagelijks gebruik

• Zet geen hete potten op de kunststof onder- delen in het apparaat.

• Bewaar geen brandbare gassen of vloeistof- fen in het apparaat, deze kunnen ontploffen.

• Zet geen levensmiddelen direct tegen de luchtopening in de achterwand. (Als het ap- paraat rijpvrij is)

• Diepgevroren voedsel mag niet opnieuw wor- den ingevroren als het eenmaal ontdooid is.

• Bewaar voorverpakte diepvriesproducten vol- gens de aanwijzingen van de fabrikant.

• U dient zich strikt te houden aan de aanbeve- lingen van de fabrikant van het apparaat met betrekking tot het bewaren van voedsel. Raadpleeg de betreffende aanwijzingen.

• Leg geen koolzuurhoudende of mousserende dranken in de vriezer, deze veroorzaken druk op de fles die daardoor kan ontploffen, dit kan schade toebrengen aan het apparaat.

• IJslollies kunnen vrieswonden veroorzaken als ze rechtstreeks vanuit het apparaat geconsu- meerd worden. Onderhoud en reiniging

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshande- lingen verricht.

• Maak het apparaat niet schoon met metalen voorwerpen.

• Gebruik geen scherpe voorwerpen om ijs van het apparaat te krabben. Gebruik een kunst- stof schraper.

• Controleer de afvoer in de koelkast regelma- tig op dooiwater. Maak de afvoer, indien no-

www.zanussi.comdig, schoon. Als de afvoer verstopt is, zal er water op de bodem van het apparaat liggen. Montage Belangrijk! Voor de aansluiting aan het elektriciteitsnet dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.

• Pak het apparaat uit en controleer of er be- schadigingen zijn. Sluit het apparaat niet aan als het beschadigd is. Meld mogelijke be- schadigingen onmiddellijk bij de winkel waar u het apparaat gekocht heeft. Gooi in dat ge- val de verpakking niet weg.

• Wij adviseren u om vier uur te wachten voor- dat u het apparaat aansluit, dan kan de olie terugvloeien in de compressor.

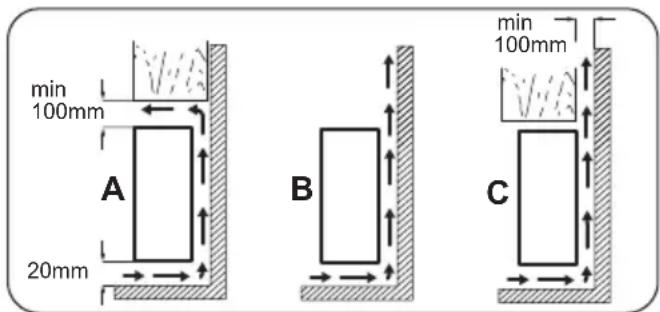

• Rond het apparaat dient er adequate luchtcir- culatie te zijn; dit kan tot oververhitting leiden. Om voldoende ventilatie te verkrijgen, moet u de instructies met betrekking tot de installatie opvolgen.

• De achterkant dient zo mogelijk tegen een muur geplaatst te worden, teneinde te voor- komen dat hete onderdelen (compressor) aangeraakt kunnen worden en brandwonden veroorzaken.

• Het apparaat mag niet vlakbij radiatoren of kooktoestellen geplaatst worden.

• Zorg ervoor dat de stekker na installatie van het apparaat toegankelijk is.

• Aansluiten op de drinkwatervoorziening (in- dien voorzien van een wateraansluiting). Service

• Alle elektrotechnische werkzaamheden die noodzakelijk zijn voor het uitvoeren van on- derhoud aan het apparaat, dienen uitgevoerd te worden door een gekwalificeerd elektricien of competent persoon.

• Verwijder het afdekplaatje van de LED-ver- lichting niet. Neem contact op met de dichtst- bijzijnde After Sales Service om het LED- lichtbord indien nodig te vervangen.

• Dit product mag alleen worden onderhouden door een erkend onderhoudscentrum en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen. Bescherming van het milieu Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in het koelcircuit en evenmin in de isolatiematerialen. Het apparaat mag niet worden weggegooid bij het normale huishoudelijke afval. Het isolatie- schuim bevat ontvlambare gassen: het apparaat moet weggegooid worden conform de van toe- passing zijnde regels die u bij de lokale over- heidsinstanties kunt verkrijgen. Voorkom be- schadiging aan de koeleenheid, vooral aan de achterkant bij de warmtewisselaar. De materia- len die gebruikt zijn voor dit apparaat en die voorzien zijn van het symbool zijn recycle- baar.

www.zanussi.comBeschrijving van het product

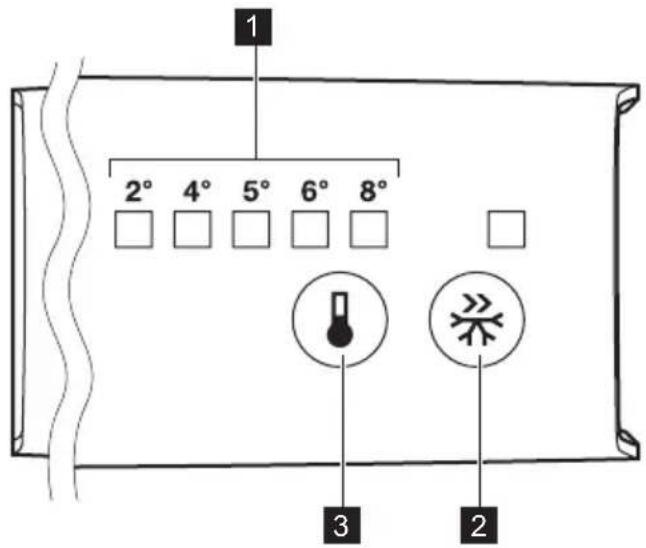

Temperatuurweergave LED

Temperatuurknop Inschakelen Steek dan de stekker in het stopcontact. Temperatuurregeling Ga als volgt te werk om het apparaat in werking te stellen:

• houd de thermostaatknop ingedrukt tot de LED van de gewenste temperatuur brandt. De selectie loopt van 2°C tot 8°C Áls de knop één keer wordt aangeraakt, blijft de huidige instelling LED knipperen. Elke keer dat de knop wordt aangeraakt, ver- plaatst de ingestelde temperatuur 1 positie. De bijbehorende LED knippert even. Druk de instelknop in tot de vereiste tempera- tuur is geselecteerd. De instelling wordt vast- gezet koudste instelling: +2°C warmste instelling: +8°C Een gemiddelde instelling is over het algemeen het meest geschikt. De exacte instelling moet echter worden geko- zen rekening houdend met het feit dat de tem- peratuur in het apparaat afhankelijk is van:

• hoe vaak de deur wordt geopend

• de hoeveelheid voedsel die wordt bewaard

• de plek van het apparaat QuickChill-functie U kunt de QuickChill-functie inschakelen door te drukken op de QuickChill-knop. De LED die bij het symbool QuickChill hoort gaat branden. U kunt de QuickChill-functie uitschakelen door te drukken op de QuickChill-knop. Het QuickChill-indicatielampje gaat branden. Belangrijk! Deze functie stopt automatisch na 52 uur. Het eerste gebruik De binnenkant schoonmaken Voordat u het apparaat voor de eerste keer ge- bruikt, wast u de binnenkant en de interne ac- cessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van een nieuw product weg te nemen. Droog daarna grondig af. Belangrijk! Gebruik geen oplosmiddelen of schuurmiddelen. Deze beschadigen de lak.

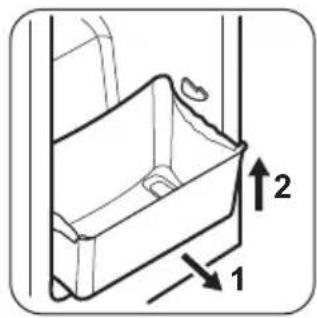

www.zanussi.comDagelijks gebruik Het bewaren van ingevroren voedsel Als u het apparaat voor het eerst of na een pe- riode dat het niet gebruikt is inschakelt, het ap- paraat minstens 2 uur laten werken voordat u er producten in plaatst. De vriesladen zorgen ervoor dat u het voedsel- pakket dat u wenst, snel en makkelijk kan vin- den. Verwijder alle laden voor de bewaring van grote hoeveelheden voedsel. Het voedsel kan op alle schappen tot 15 mm ver naar de deur uitsteken. Belangrijk! In het geval van onbedoelde ontdooiing, bijvoorbeeld als de stroom langer is uitgevallen dan de duur die op de kaart met technische kenmerken onder 'maximale bewaartijd bij stroomuitval' is vermeld, moet het ontdooide voedsel snel geconsumeerd worden of onmiddellijk bereid worden en dan weer worden ingevroren (nadat het afgekoeld is). Invriezen van vers voedsel Het vriesvak is geschikt voor het invriezen van vers voedsel en om diepvriesvoedsel langere tijd te bewaren. Om vers voedsel in te vriezen, activeer de snel- koelfunctie ten minste 24 uur voordat u het in te vriezen voedsel in het vriesvak legt. Plaats het verse voedsel dat moet worden inge- vroren in het onderste vak. De maximale hoeveelheid levensmiddelen die in 24 uur kunnen worden ingevroren, staat aange- geven op het typeplaatje; een label dat zich aan de binnenkant van de koelkast bevindt. Het invriesproces duurt 24 uur. voeg tijdens de- ze periode geen ander voedsel toe om in te vrie- zen. Na 24 uur, wanneer het invriesproces is vol- tooid, de functie Snelvriezen weer uitzetten (zie "functie Snelvriezen"). Ontdooien Diepgevroren of ingevroren voedsel kunt, voor- dat het gebruikt wordt, in het koelvak of op ka- mertemperatuur laten ontdooien, afhankelijk van de hoeveelheid tijd die hiervoor nodig is. Kleine stukken kunnen zelfs rechtstreeks vanuit de vriezer gekookt worden als ze nog bevroren zijn: in dat geval zal de bereiding iets langer du- ren. Het plaatsen van de deurplateaus Om het bewaren van voedselpakketten van verschillende afmetin- gen mogelijk te ma- ken, kunnen de schappen op verschil- lende hoogtes wor- den geplaatst. Trek het schap gelei- delijk in de richting van de pijlen totdat het los komt en plaats op een andere ge- wenste hoogte terug

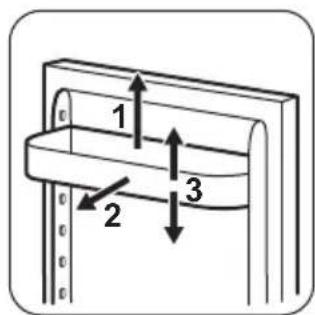

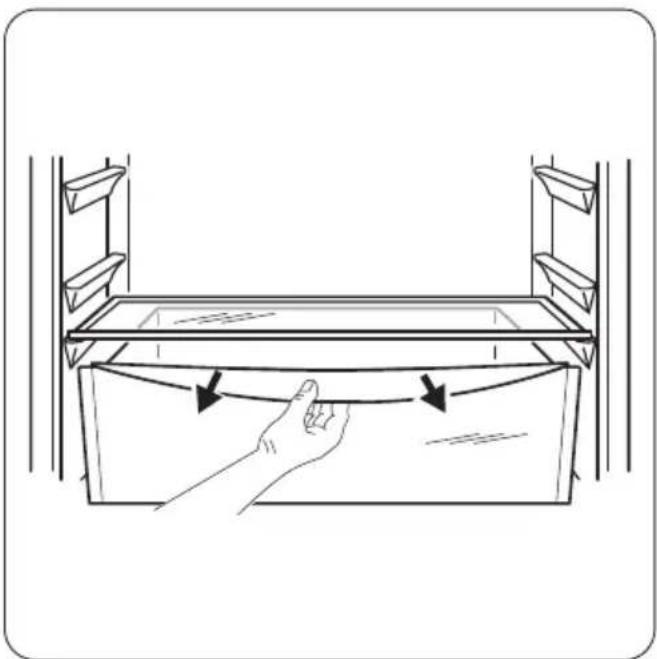

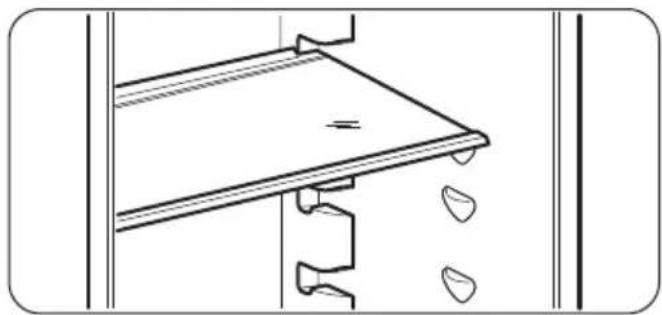

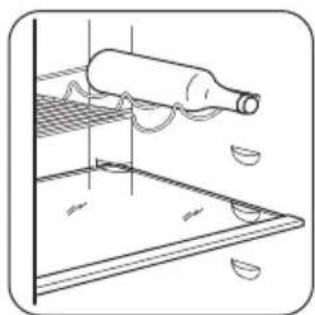

Verplaatsbare legrekken De wanden van de koelkast zijn voorzien van een aantal glijschoenen zodat de legrekken op de gewenste plaats gezet kunnen worden. Flessenrek Plaats de flessen (met de openingen naar voren gericht) in het voorgeplaatste schap.

www.zanussi.comLage-temperatuurvak Het lage-temperatuurvak is geschikt voor het bewaren van vers voedsel zoals vis, vlees, schelp- en schaaldieren, omdat de temperatuur in dit vak lager is dan in de rest van de koelkast. Vriesmandjes uit de vriezer verwijderen De vriesmandjes hebben een limietstop om te voorkomen dat ze per ongeluk verschuiven of vallen. Trek de korf naar u toe om het uit de vrie- zer te halen, tot het niet verder kan, verwijder de korf door de voorkant naar boven te kantelen. Bij het terugzetten tilt u de voorkant van de korf een beetje op en schuift u hem gekanteld in de vriezer. Zodra u over de eindpunten heen bent, kunt u de mandjes terug op hun plaats schui- ven.

Nuttige aanwijzingen en tips Normale bedrijfsgeluiden

• U kunt een zwak gorgelend en borrelend ge- luid horen wanneer het koelmiddel door lei- dingen wordt gepompt. Dat is normaal.

• Als de compressor aan staat, wordt het koel- middel rondgepompt en dan zult u een zoe- mend en kloppend geluid van de compressor horen. Dat is normaal.

• De thermische uitzetting kan een plotseling krakend geluid veroorzaken. Dit is een natuur- lijk, niet gevaarlijk fysisch verschijnsel. Dat is normaal.

• Als de compressor in- of uitgeschakeld wordt, zult u een zacht "klikje" van de thermo- staat horen. Dat is normaal. Tips voor energiebesparing

• De deur niet vaker openen of open laten staan dan strikt noodzakelijk.

• Als de omgevingstemperatuur hoog is, de thermostaatknop op een lage temperatuur staat en het apparaat volledig gevuld is, kan de compressor continu aan staan waardoor er ijs op de verdamper ontstaat. Als dit ge- beurt, zet u de thermostaatknop naar een warmere instelling om de koelkast automa- tisch te laten ontdooien en zo elektriciteitsver- bruik te besparen. Tips voor het koelen van vers voedsel Om de beste prestatie te verkrijgen:

• Zet geen warm voedsel of verdampende vloeistoffen in de koelkast

• dek het voedsel af of verpak het, in het bijzon- der als het een sterke geur heeft

• plaats het voedsel zodanig dat de lucht er vrijelijk omheen kan circuleren Nuttige tips voor het koelen Nuttige tips: Vlees (alle soorten) in plastic zakken verpakken en op het glazen schap leggen, boven de groentelade. Bewaar het, voor de veiligheid, slechts een of maximaal twee dagen op deze manier.

www.zanussi.comGekookt voedsel, koude schotels, enz: deze moeten afgedekt worden en mogen op willekeu- rig welk schap gezet worden. Fruit en groente: deze moeten zorgvuldig schoongemaakt worden en in de speciaal daar- voor bedoelde lade(n) geplaatst worden. Ci- troensap kan de plastic delen van de koelkast verkleuren. Daarom wordt aangeraden om ci- trusvruchten in aparte bakjes te bewaren. Boter en kaas: dit moet in speciale luchtdichte bakjes gelegd of in aluminiumfolie of plastic zak- jes gewikkeld worden om zoveel mogelijk lucht buiten te sluiten. Flessen: deze moeten een afdekdop hebben en opgeslagen worden in het flessenrek in de deur. Bananen, aardappelen, uien en knoflook, indien niet verpakt, mogen niet in de koelkast bewaard worden. Tips voor het invriezen Om u te helpen om het beste van het invries- proces te maken, volgen hier een paar belangrij- ke tips:

• de maximale hoeveelheid voedsel die in 24 uur ingevroren kan worden. is vermeld op het typeplaatje;

• het invriesproces duurt 24 uur. Voeg gedu- rende deze periode niet meer in te vriezen voedsel toe;

• vries alleen vers en grondig schoongemaakte levensmiddelen van uitstekende kwaliteit in;

• bereid het voedsel in kleine porties voor, zo kan het snel en volledig worden ingevroren en zo kunt u later alleen die hoeveelheid laten ontdooien die u nodig heeft;

• wikkel het voedsel in aluminiumfolie of plastic en zorg ervoor dat de pakjes luchtdicht zijn;

• leg vers, nog niet ingevroren voedsel niet te- gen het al ingevroren voedsel, om te voorko- men dat dit laatste warm wordt;

• smalle pakjes zijn makkelijker op te bergen dan dikke; zout maakt voedsel minder lang houdbaar;

• water bevriest, als dit rechtstreeks uit het vriesvak geconsumeerd wordt, kan het aan de huid vastvriezen;

• het is aan te bevelen de invriesdatum op elk pakje te vermelden, dan kunt u zien hoe lang het al bewaard is; Tips voor het bewaren van ingevroren voedsel Om de beste resultaten van dit apparaat te ver- krijgen, dient u:

• verzeker u ervan dat de commercieel ingevro- ren levensmiddelen op geschikte wijze door de detailhandelaar werden opgeslagen;

• zorg ervoor dat de ingevroren levensmiddelen zo snel mogelijk van de winkel naar uw vriezer gebracht worden;

• de deur niet vaker te openen of open te laten staan dan strikt noodzakelijk;

• als voedsel eenmaal ontdooid is, bederft het snel en kan het niet opnieuw worden ingevro- ren;

• bewaar het voedsel niet langer dan de door de fabrikant aangegeven bewaarperiode. Onderhoud en reiniging Let op! Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact trekken. Het koelcircuit van dit apparaat bevat kool- waterstoffen; onderhoud en herladen mag alleen uitgevoerd worden door bevoegde tech- nici. Periodieke reiniging Het apparaat moet regelmatig worden schoon- gemaakt:

• maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.

• controleer de deurrubbers regelmatig en wrijf ze schoon om u ervan te verzekeren dat ze schoon en vrij van restjes zijn.

www.zanussi.comBelangrijk! Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig ze niet. Gebruik nooit schoonmaakmiddelen, schuurpoeders, erg geparfumeerde reinigingsproducten en waspolijstmiddelen om de binnenkant schoon te maken, aangezien deze het oppervlak beschadigen en een sterke geur achterlaten. Reinig de compressor aan de achterzijde van het apparaat met een borstel. Deze handeling zal de prestatie van het apparaat verbeteren en het elektriciteitsverbruik verminderen. Belangrijk! Zorg ervoor dat u het koelsysteem niet beschadigt. Veel normaal verkrijgbare keukenreinigers be- vatten chemicaliën die de kunststoffen die in dit apparaat gebruikt zijn kunnen aantasten/be- schadigen. Daarom wordt het aanbevolen de buitenkant van dit apparaat alleen schoon te maken met warm water met een beetje afwas- middel. Steek, na het schoonmaken van het apparaat, de stekker weer in het stopcontact. Het ontdooien van de koelkast Rijp wordt elke keer als de compressormotor tij- dens normale werking stopt, automatisch van de verdamper van het koelvak verwijderd. Het dooi- water loopt via een afvoergaatje in een speciale opvangbak aan de achterkant van het apparaat, boven de compressormotor, waar het verdampt. Het is belangrijk om het afvoergaatje van het dooiwater in het midden van het koel- vak regelmatig schoon te maken om te voorkomen dat het water overloopt en op het voedsel in de koelkast gaat druppe- len. Het ontdooien van de vriezer Het vriesvak van dit model is een "no-frost"-ty- pe. Dit betekent dat zich in het vriesvak geen ijs vormt als deze in bedrijf is, noch tegen de wan- den noch op de levensmiddelen. Het voorkomen van ijsvorming wordt gereali- seerd door een continue circulatie van koude lucht in het vak, die aangedreven wordt door een automatisch geregelde ventilator. Probleemoplossing Let op! Voordat u problemen oplost, trekt u eerst de stekker uit het stopcontact. Alleen een gekwalificeerde elektricien of een bevoegd persoon mag problemen oplossen die niet in deze handleiding beschreven zijn. Belangrijk! Tijdens het normale gebruik hoort u geluiden (compressor, koelmiddelcirculatie). Probleem Mogelijke oorzaak Oplossing Het apparaat maakt lawaai. Het apparaat is niet juist geïnstal- leerd. Controleer of het apparaat stabiel staat (alle vier de voetjes moeten op de vloer staan). Het apparaat werkt niet. De stekker zit niet goed in het stop- contact. Steek de stekker goed in het stop- contact. Het apparaat krijgt geen stroom. Er staat geen spanning op het stop- contact. Sluit een ander elektrisch apparaat op het stopcontact aan. Neem contact op met een gekwalifi- ceerd elektricien.

www.zanussi.comProbleem Mogelijke oorzaak Oplossing De verlichting werkt niet. de verlichting staat in stand-by. Sluit en open de deur. De eenheid is defect. Zie 'De bedieningseenheid vervan- gen'. De compressor werkt con- tinu. De temperatuur is niet goed inge- steld. Stel een hogere temperatuur in. De deur is niet goed gesloten. Zie 'De deur sluiten'. De deur is te vaak geopend. Laat de deur niet langer dan nodig openstaan. De temperatuur van het voedsel is te hoog. Laat het voedsel afkoelen tot kamer- temperatuur voordat u het conser- veert. De omgevingstemperatuur is te hoog. Verlaag de temperatuur in de kamer. Er loopt water over de ach- terkant van de koelkast. Tijdens het automatische ontdooi- proces ontdooit de rijp tegen de achterwand. Dit is juist. Er loopt water in de koel- kast. De waterafvoer is verstopt. Reinig de waterafvoer. Producten verhinderen dat water in de wateropvangbak kan stromen. Zorg ervoor dat de producten de achterwand niet raken. De temperatuur in het ap- paraat is te laag/hoog. De temperatuurknop is niet goed in- gesteld. Stel een hogere/lagere temperatuur in. Als het apparaat nog steeds niet naar behoren werkt na uitvoeren van de bovenstaande contro- les, neem dan contact op met een onderhouds- dienst. De bedieningseenheid vervangen Het apparaat is uitgerust met een LED-binnen- lampje dat een lange levensduur heeft. Alleen een onderhoudsmonteur mag de bedie- ningseenheid vervangen. Neem contact op met uw servicecentrum. De deur sluiten

dichtingen. Neem contact op met de onder- houdsdienst. Montage Let op! Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst de "veiligheidsinformatie" aandachtig door, alvorens het apparaat te installeren. Opstelling Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de kli- maatklasse die vermeld is op het typeplaatje van het apparaat:

www.zanussi.comKlimaat- klasse Omgevingstemperatuur SN +10°C tot + 32°C N +16°C tot + 32°C ST +16°C tot + 38°C T +16°C tot + 43°C Locatie Waarschuwing! De stroomtoevoer aan het apparaat moet verbroken kunnen worden; de stekker moet daarom na de installatie gemakkelijk toegankelijk zijn. Het apparaat moet ver van hittebronnen, zoals radiatoren, boilers, direct zonlicht enz., vandaan worden geïnstalleerd. Zorg er voor dat lucht vrij kan circuleren aan de achterkant van het keu- kenkastje. Als het apparaat onder een wandkast wordt geplaatst, moet de minimale afstand tus- sen de bovenkant van de kast en de wandkast ten minste 100 mm bedragen om optimale prestaties te garanderen. Voor de beste presta- tie kunt u het apparaat echter beter niet onder een wandkast zetten. De afstelbare voetjes aan de onderkant van het apparaat garanderen een nauwkeurig horizontale uitlijning.

Om een goede werking te garanderen bij omge- vingstemperaturen van meer dan 38°C raden we aan om een afstand van 30 mm rond de zij- kanten van het apparaat te handhaven. Waterpas zetten Zorg ervoor dat het apparaat waterpas staat wanneer u het plaatst. Deze stand kan bereikt worden met de twee afstelbare voetjes die aan de voorkant en onderkant van het apparaat be- vestigd zijn. Aansluiting op het elektriciteitsnet Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typeplaatje overeenko- men met de stroomtoevoer in uw huis. Dit apparaat moet worden aangesloten op een geaard stopcontact. De netsnoerstekker is voor- zien van een contact voor dit doel Als het stop- contact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in overeen- stemming met de geldende regels, raadpleeg hiervoor een gekwalificeerd elektricien De fabrikant kan niet aansprakelijk gesteld wor- den als bovenstaande veiligheidsvoorschriften niet opgevolgd worden. Dit apparaat voldoet aan de EU-richtlijnen. Omkeerbaarheid van de deur Belangrijk! Om de volgende handelingen uit te voeren, raden we aan dit te doen met de hulp van iemand anders die de deuren van het apparaat tijdens de werkzaamheden stevig vasthoudt. Om de draairichting van de deur te veranderen, gaat u als volgt te werk:

• Open de deur en verwijder de legplanken

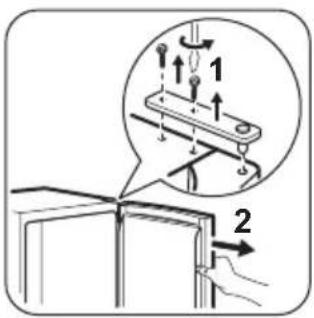

• Draai de schroeven van het bovenste deur- scharnier los. (1)

• Verwijder de deur van de draaipen van het middelste scharnier. (2)

• Plaats de deksel van het bovenste scharnier in de gaten aan de tegenoverliggende zijde.

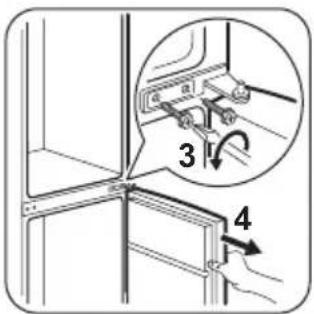

• Draai de schroeven van het middelste schar- nier los (3)

• Verwijder de pluggen aan de bovenzijde van beide deuren en verplaats deze naar de an- dere kant.

• Verwijder de onderkant van de deur van de draaipen van het onderste scharnier. (4)

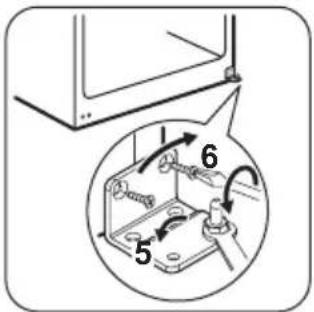

• Schroef de draaipen van het onderste schar- nier (5) los en schroef de draaipen van het onderste scharnier (6) in het linker gat van het onderste scharnier.

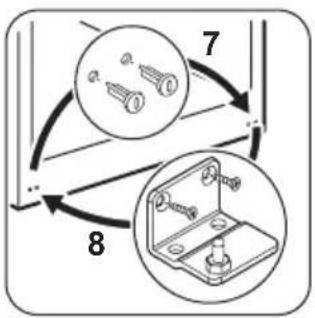

• Schroef de schroeven van het onderste scharnier los en verwijder het scharnier. (8)

• Schroef de onderste afdekpluggen los en schroef ze in het gat aan de andere zijde. (7)

• Plaats het onderste scharnier aan de andere zijde en maak het vast d.m.v. de schroeven. (8)

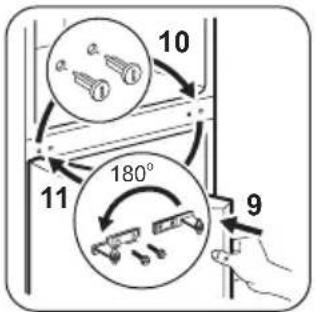

• Plaats de onderkant van de deur op de draai- pen van het onderste scharnier. (9)

• Schroef de middelste afdekpluggen los en schroef ze in het gat aan de andere zijde. (10)

• Plaats het middelste scharnier aan de andere zijde en maak het vast d.m.v. de schroeven. (11)

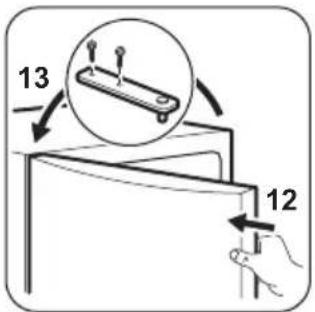

• Plaats de bovenkant van de deur op de draai- pen van het middelste scharnier. (12)

• Bevestig de deur aan het bovenste scharnier en maak vast d.m.v. de schroeven. (13)

Wij adviseren u om vier uur te wachten voordat u het apparaat aansluit, dan kan de olie terug- vloeien in de compressor. Als de omgevingstemperatuur laag is (bijv. in de winter), kan het zijn dat het deurrubber niet pre- cies op de kast past. Wacht in dat geval tot de deurrubber zich op een natuurlijke wijze zet. Als u bovenstaande handelingen liever niet zelf uitvoert, neem dan contact op met de dichtstbij- zijnde klantenservice. Een vakman van de klan-

www.zanussi.comtenservice zal de draairichting van de deuren op uw kosten veranderen. Technische gegevens Afmeting Hoogte 1845 mm Breedte 595 mm Diepte 630 mm maximale bewaartijd bij stroomuit- val 18 h Voltage 230 V Frequentie 50 Hz De technische gegevens staan op het typepla- tje aan de linker binnenkant van het apparaat en op het energielabel. Het milieu Recycle de materialen met het symbool . Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
