BEDIENUNGSANLEITUNG ZRB34214XA ZANUSSI

Benutzerinformation 28

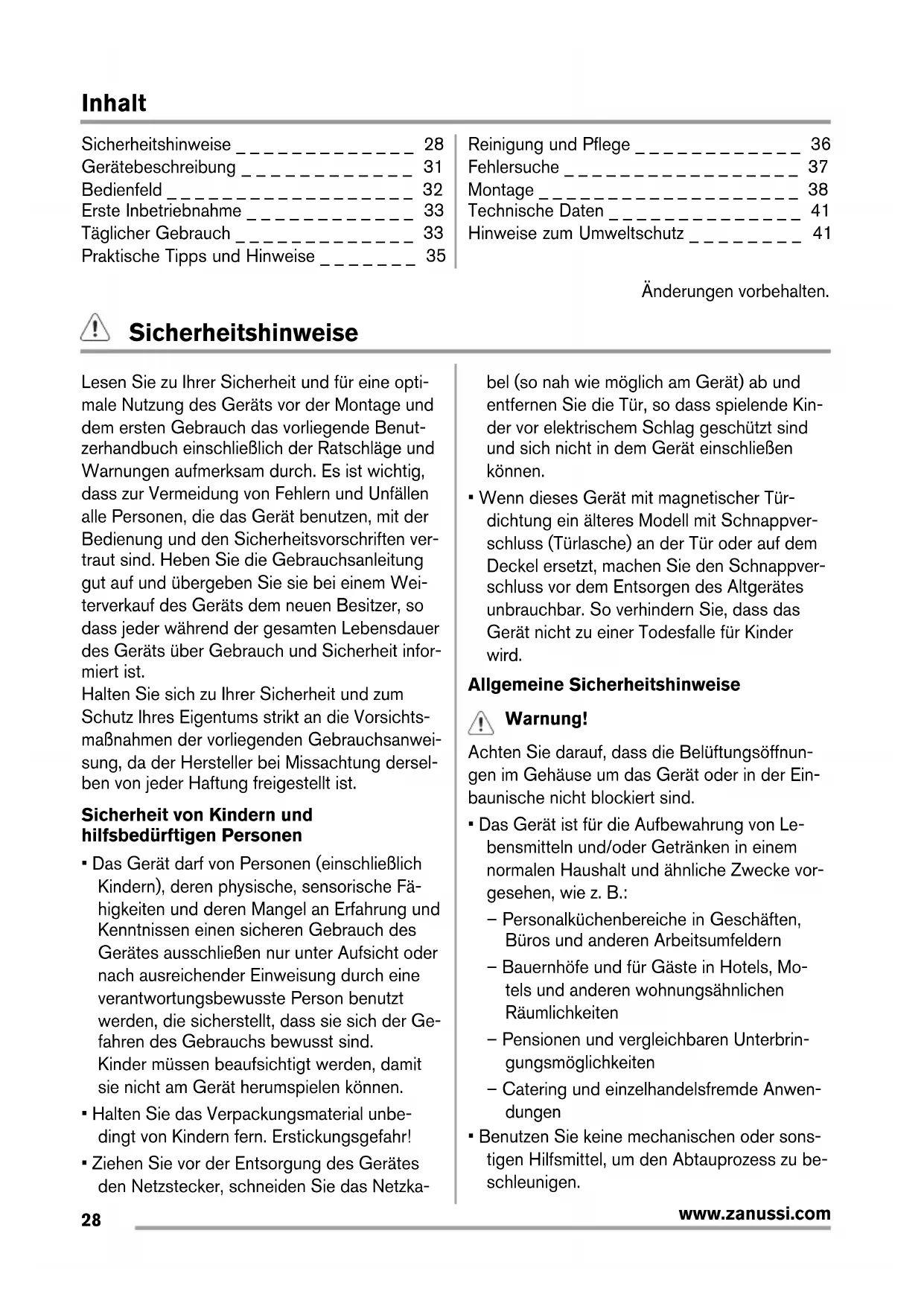

www.zanussi.comInhalt Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ _ _ 28 Gerätebeschreibung _ _ _ _ _ _ _ _ _ _ _ _ 31 Bedienfeld _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 32 Erste Inbetriebnahme _ _ _ _ _ _ _ _ _ _ _ _ 33 Täglicher Gebrauch _ _ _ _ _ _ _ _ _ _ _ _ _ 33 Praktische Tipps und Hinweise _ _ _ _ _ _ _ 35 Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ _ _ 36 Fehlersuche _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 37 Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 38 Technische Daten _ _ _ _ _ _ _ _ _ _ _ _ _ _ 41 Hinweise zum Umweltschutz _ _ _ _ _ _ _ _ 41 Änderungen vorbehalten. Sicherheitshinweise Lesen Sie zu Ihrer Sicherheit und für eine opti- male Nutzung des Geräts vor der Montage und dem ersten Gebrauch das vorliegende Benut- zerhandbuch einschließlich der Ratschläge und Warnungen aufmerksam durch. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften ver- traut sind. Heben Sie die Gebrauchsanleitung gut auf und übergeben Sie sie bei einem Wei- terverkauf des Geräts dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Geräts über Gebrauch und Sicherheit infor- miert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichts- maßnahmen der vorliegenden Gebrauchsanwei- sung, da der Hersteller bei Missachtung dersel- ben von jeder Haftung freigestellt ist. Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fä- higkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Ge- fahren des Gebrauchs bewusst sind. Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbe- dingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzka- bel (so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kin- der vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließen können.

• Wenn dieses Gerät mit magnetischer Tür- dichtung ein älteres Modell mit Schnappver- schluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnappver- schluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird. Allgemeine Sicherheitshinweise Warnung! Achten Sie darauf, dass die Belüftungsöffnun- gen im Gehäuse um das Gerät oder in der Ein- baunische nicht blockiert sind.

• Das Gerät ist für die Aufbewahrung von Le- bensmitteln und/oder Getränken in einem normalen Haushalt und ähnliche Zwecke vor- gesehen, wie z. B.: – Personalküchenbereiche in Geschäften, Büros und anderen Arbeitsumfeldern – Bauernhöfe und für Gäste in Hotels, Mo- tels und anderen wohnungsähnlichen Räumlichkeiten – Pensionen und vergleichbaren Unterbrin- gungsmöglichkeiten – Catering und einzelhandelsfremde Anwen- dungen

• Benutzen Sie keine mechanischen oder sons- tigen Hilfsmittel, um den Abtauprozess zu be- schleunigen.

www.zanussi.com• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Her- steller für diesen Zweck zugelassen sind.

• Beschädigen Sie nicht den Kältekreislauf.

• Das Kältemittel Isobutan (R600a) im Kälte- kreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist. Achten Sie beim Transport und bei der Mon- tage des Gerätes darauf, nicht die Kompo- nenten des Kältekreislaufs zu beschädigen. Bei einer eventuellen Beschädigung des Käl- tekreislaufs: – Offene Flammen und Zündfunken vermei- den – Den Raum, in dem das Gerät installiert ist, gut lüften

• Technische und anderweitige Änderungen am Gerät sind gefährlich. Ein defektes Netz- kabel kann Kurzschlüsse und einen Brand verursachen und/oder zu Stromschlägen füh- ren. Warnung! Elektrische Bauteile (Netzkabel, Stecker, Kompressor) dürfen zur Vermei- dung von Gefahren nur vom Kundendienst oder einer Fachkraft ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert wer-

2. Vergewissern Sie sich, dass der Netzste-

cker nicht von der Geräterückseite ein- geklemmt oder beschädigt wird. Ein ein- geklemmter oder beschädigter Netzste- cker überhitzt und kann einen Brand ver- ursachen.

3. Vergewissern Sie sich, dass der Netzste-

cker des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker niemals in

eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne Lam-

penabdeckung (falls vorhanden) für die Innenbeleuchtung.

• Dieses Gerät ist schwer. Seien Sie vorsichtig beim Transport.

• Entnehmen oder berühren Sie nie mit nassen/ feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.

• Setzen Sie das Gerät nicht über eine längere Zeit direkter Sonneneinstrahlung aus.

• Die Leuchtmittel (falls vorhanden) in diesem Gerät sind Speziallampen, die nur für Haus- haltsgeräte geeignet sind! Sie eignen sich nicht zur Raumbeleuchtung. Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunst- stoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosions- gefahr.

• Legen Sie Lebensmittel nicht direkt vor den Luftauslass in der Rückwand. (Wenn es ein No-Frost-Gerät ist)

• Ein aufgetautes Produkt darf nicht wieder ein- gefroren werden.

• Abgepackte Tiefkühlkost immer entsprechend den Herstellerangaben aufbewahren.

• Die Lagerempfehlungen des Geräteherstel- lers sollten strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.

• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Explosion führen und das Gerät beschädigen kann.

• Eis am Stiel kann Kälteverbrennungen verur- sachen, wenn es direkt nach der Entnahme aus dem Gefrierschrank gegessen wird. Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metallge- genständen.

• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Ver- wenden Sie einen Kunststoffschaber.

• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Reini- gen Sie den Ablauf, falls nötig. Bei verstopf-

www.zanussi.comtem Wasserabfluss sammelt sich das Wasser auf dem Boden des Geräts an. Montage Wichtig! Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Neh- men Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden um- gehend dem Händler, bei dem Sie es erwor- ben haben. Bewahren Sie in diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier Stun- den stehen, bevor Sie es elektrisch anschlie- ßen, damit das Öl in den Kompressor zurück- fließen kann.

• Lassen Sie einen ausreichenden Freiraum zur Luftzirkulation um das Gerät; anderenfalls be- steht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Montageanweisungen.

• Das Gerät sollte zur Vermeidung von Ver- brennungen durch Berührung von heißen Bauteilen (Kompressor) möglichst mit der Rückseite gegen eine Wand aufgestellt wer- den.

• Das Gerät darf nicht in der Nähe von Heizkör- pern oder Herden installiert werden.

• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Montage frei zugäng- lich ist.

• Wenn ein Wasseranschluss vorgesehen ist, verbinden Sie das Gerät nur mit dem Trink- wasseranschluss. Wartung

• Elektrische Wartungsarbeiten am Gerät dür- fen nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt wer- den.

• Entfernen Sie nicht die LED-Abdeckung. Wenden Sie sich, falls notwendig, zum Aus- tausch der LED-Platine an Ihren Kunden- dienst.

• Wenden Sie sich für Reparaturen und War- tung nur an Fachkräfte der autorisierten Kun- dendienststellen und verlangen Sie stets Ori- ginal-Ersatzteile. Umweltschutz Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädigen- den Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung ent- hält entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbe- sondere nicht in der Nähe des Wärmetau- schers. Die Materialien, die bei der Herstellung dieses Geräts verwendet wurden und mit dem Symbol markiert sind, können recycelt wer- den.

www.zanussi.comGerätebeschreibung

Obst- und Gemüseschubladen

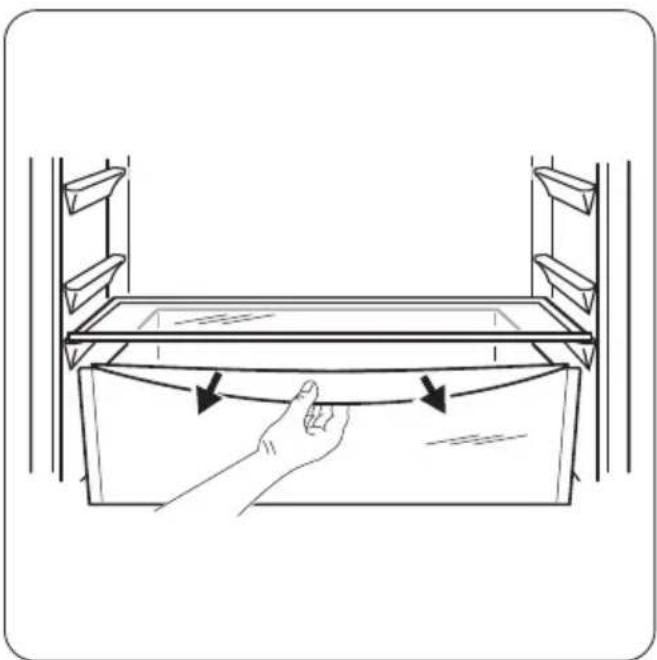

Niedertemperaturfach

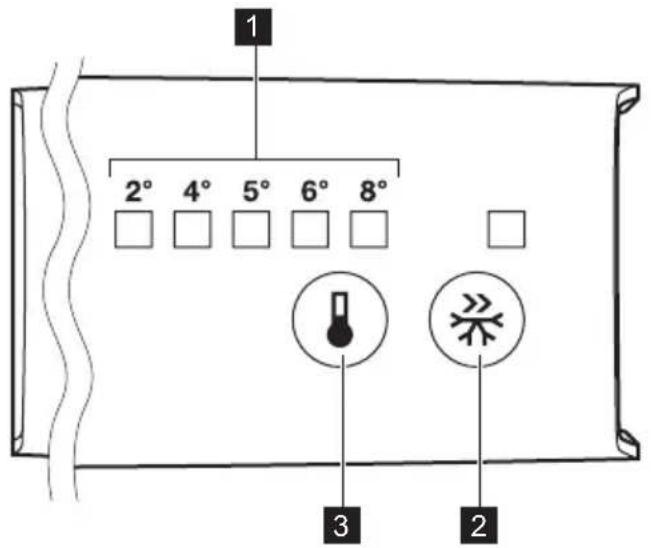

Temperaturregler Einschalten des Geräts Stecken Sie den Stecker in die Netzsteckdose. Temperaturregelung Bedienen Sie das Gerät wie folgt:

• Drücken Sie die Taste für die Temperaturre- gelung so lange, bis die Kontroll-LED für die gewünschte Temperatur aufleuchtet. Die Temperatur kann im Bereich von +2°C bis +8°C eingestellt werden. Mit dem ersten Drücken der Taste beginnt die Kontroll-LED für die aktuelle Einstellung zu blinken. Mit jedem weiteren Tastendruck springt die Temperatureinstellung um eine Position wei- ter, und die Kontroll-LED für die eingestellte Temperatur blinkt eine Weile. Drücken Sie die Taste für die Temperaturein- stellung so oft, bis die gewünschte Tempera- tur ausgewählt ist. Die Einstellung wird ge- speichert. Niedrigste Temperatur: +2 °C Höchste Temperatur: +8 °C Eine mittlere Einstellung ist im Allgemeinen am besten geeignet. Allerdings muss für eine exakte Einstellung be- rücksichtigt werden, dass die Temperatur im In- neren des Geräts von verschiedenen Faktoren abhängt:

• Häufigkeit des Türöffnens

• Menge der gelagerten Lebensmittel

• Aufstellungsort des Geräts Funktion QuickChill Sie können die Funktion QuickChill durch Drü- cken der Taste QuickChill einschalten. Die entsprechende LED für die Funktion „QuickChill“ leuchtet auf. Zum Ausschalten der Funktion „QuickChill“ drü- cken Sie die Taste „QuickChill“ erneut. Die Kontrolllampe für die Funktion „QuickChill“ erlischt. Wichtig! Diese Funktion endet automatisch nach 52 Stunden.

www.zanussi.comErste Inbetriebnahme Reinigung des Innenraums Bevor Sie das Gerät in Betrieb nehmen, beseiti- gen Sie den typischen „Neugeruch“ am besten durch Reinigen der Innenteile mit lauwarmem Wasser und einer neutralen Seife. Sorgfältig nachtrocknen. Wichtig! Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuerpulver, die die Oberfläche beschädigen. Täglicher Gebrauch Lagerung gefrorener Lebensmittel Lassen Sie das Gerät bei der ersten Inbetrieb- nahme oder wenn das Gerät einige Zeit nicht benutzt wurde, mindestens 2 Stunden lang ein- geschaltet, bevor Sie Lebensmittel hineingeben. Die Gefrierschubladen sorgen dafür, dass Sie die Lebensmittel schnell und einfach finden. Sollen große Mengen an Lebensmitteln aufbe- wahrt werden, entfernen Sie alle Schubladen. Es ist auf allen Ablagen möglich, Lebensmittel bis zu einem Abstand von 15 mm zur Tür einzu- lagern. Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe „Lagerzeit bei Störung“) zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und nach dem Abkühlen erneut eingefroren werden. Einfrieren frischer Lebensmittel Der Gefrierraum eignet sich zum Einfrieren von frischen Lebensmitteln und zum längerfristigen Lagern von bereits gefrorenen und tiefgefrore- nen Lebensmitteln. Um frische Lebensmittel einzufrieren, schalten Sie die Funktion „Superfrost“ mindestens 24 Stunden, bevor Sie die einzufrierenden Lebens- mittel in das Gefrierfach hinein legen, ein. Legen Sie die frischen Lebensmittel, die einge- froren werden sollen, in das untere Fach. Die maximale Menge an Lebensmitteln, die in 24 Stunden eingefroren werden kann, ist auf dem Typenschild angegeben, das sich im Inne- ren des Gerätes befindet. Der Gefriervorgang dauert 24 Stunden: Legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gerät. Schalten Sie nach 24 Stunden, wenn der Ge- friervorgang beendet ist, die Funktion „Super- frost“ aus (siehe „Superfrost-Funktion“). Auftauen Tiefgefrorene oder gefrorene Lebensmittel kön- nen vor der Verwendung je nach der zur Verfü- gung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut werden. Kleinere Gefriergutteile können sogar direkt aus dem Gefrierfach entnommen und anschließend sofort gekocht werden: in diesem Fall dauert der Garvorgang allerdings etwas länger. Positionierung der Türablagen Die Türablagen kön- nen in verschiedener Höhe positioniert werden; damit ermög- lichen Sie das Lagern verschieden großer Lebensmittelpackun- gen. Ziehen Sie die Türab- lage langsam in Pfeil- richtung, bis sie sich herausheben lässt. Dann setzen Sie sie in die gewünschte Posi- tion ein.

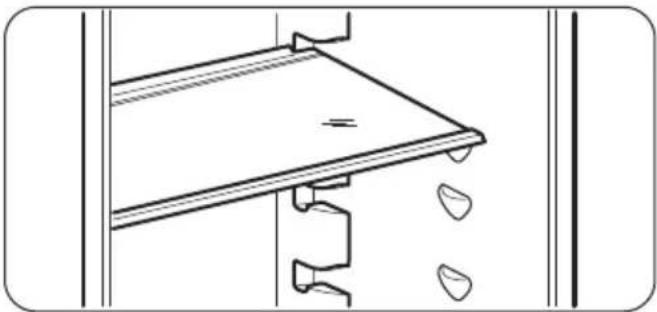

Verstellbare Ablagen Die Wände des Kühlschranks sind mit einer Reihe von Führungsschienen ausgestattet, die

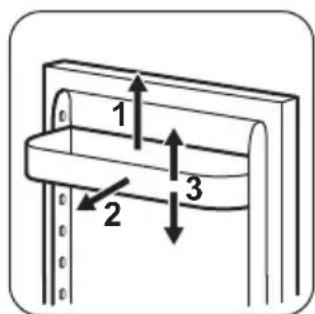

www.zanussi.comverschiedene Möglichkeiten für das Einsetzen der Ablagen bieten. Flaschenhalter Im voreingestellten Flaschenhalter können Fla- schen (mit der Öffnung nach vorn) gelagert werden. Niedertemperaturfach Das Niedertemperaturfach ist eine Kühlzone, die zur Aufbewahrung von frischen Lebensmitteln wie Fisch, Fleisch und Meeresfrüchten geeignet ist, da die Temperatur hier niedriger ist als im restlichen Kühlschrank. Entnahme von Gefrierkörben aus dem Gefrierschrank Die Gefrierkörbe sind mit einem Anschlag aus- gestattet, der ein versehentliches Herausziehen oder ein Herausfallen verhindert. Um einen Ge- frierkorb aus dem Gefrierschrank zu nehmen, ziehen Sie den Korb zu sich, bis er den An- schlag erreicht. Dann kippen Sie den Korb mit der Vorderseite nach oben, bis er sich heraus- nehmen lässt. Wenn Sie den Gefrierkorb wieder zurück in das Gerät einschieben möchten, heben Sie die Vor- derseite des Korbs leicht an und setzen Sie ihn in das Gefriergerät ein. Sobald der Gefrierkorb über den Anschlag hinweg ist, schieben Sie ihn wieder in seine ursprüngliche Position.

www.zanussi.comPraktische Tipps und Hinweise Normale Betriebsgeräusche

• Unter Umständen ist ein leichtes Gurgeln und Blubbern zu hören, wenn das Kältemittel durch die Leitungen gepumpt wird. Das ist normal.

• Bei eingeschaltetem Kompressor wird das Kältemittel umgewälzt und Sie hören ein Sur- ren und ein pulsierendes Geräusch vom Kompressor. Das ist normal.

• Die thermische Ausdehnung kann ein plötzli- ches Krachen verursachen. Das ist eine na- türliche und nicht gefährliche physikalische Erscheinung. Das ist normal.

• Beim Ein- oder Ausschalten des Kompres- sors ist ein leises "Klicken" des Temperatur- reglers zu hören. Das ist normal. Energiespartipps

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt notwendig.

• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll be- laden ist, kann es zu andauerndem Betrieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen. Stellen Sie in diesem Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automati- sches Abtauen und damit auch einen niedrig- eren Energieverbrauch ermöglicht. Hinweise für die Kühlung frischer Lebensmittel So erzielen Sie die besten Ergebnisse:

• Legen Sie bitte keine warmen Lebensmittel oder dampfenden Flüssigkeiten in den Kühl- schrank.

• Decken Sie die Lebensmittel ab oder verpa- cken Sie diese entsprechend, besonders wenn sie stark riechen.

• Legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann. Hinweise für die Kühlung Tipps: Fleisch (alle Sorten): wickeln Sie Fleisch in le- bensmittelechte Tüten und legen Sie diese auf die Glasablage über der Gemüseschublade. Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese Weise. Gekochte Lebensmittel, kalte Gerichte usw.: Diese sollten abgedeckt auf eine der Ablagen gelegt werden. Obst und Gemüse: Gründlich reinigen und in die dafür vorgesehene(n) Schublade(n) legen. Wenn die Kunststoffteile Ihres Kühlschranks mit Zitronensaft in Kontakt kommen, können sie sich verfärben. Es wird empfohlen, Zitrusfrüchte in getrennten Behältern zu lagern. Butter und Käse: diese sollten stets in speziel- len luftdichten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft wie mög- lich in der Verpackung zu haben. Flaschen: Bitte bewahren Sie Flaschen stets mit Deckel im Flaschenregal in der Tür auf. Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank aufbewahrt werden, außer diese sind dafür speziell verpackt. Hinweise zum Einfrieren Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die in- nerhalb von 24 Stunden eingefroren werden kann. ist auf dem Typschild angegeben;

• der Gefriervorgang dauert 24 Stunden. Le- gen Sie während dieses Zeitraums keine wei- teren einzufrierenden Lebensmittel in das Ge- frierfach;

• frieren Sie ausschließlich frische und gründ- lich gewaschene Lebensmittel von sehr guter Qualität ein;

• teilen Sie die Lebensmittel in kleinere Portio- nen ein, damit diese schnell und vollständig gefrieren und Sie später nur die Menge auf- tauen müssen, die Sie gerade benötigen;

• die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder in lebensmittelechte Gefrierbeutel verpackt wer-

www.zanussi.comden, um so wenig Luft wie möglich in der Verpackung zu haben;

• achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln darauf, dass diese keinen Kontakt mit Gefriergut be- kommen, da dieses sonst antauen kann;

• weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere; Salz verkürzt die Lagerzeit von Lebensmitteln im Gefrier- fach;

• werden Gefrierwürfel direkt nach der Entnah- me aus dem Gefrierfach verwendet, können Sie zu Frostbrand auf der Haut führen;

• es empfiehlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen ge- nauen Überblick über die Lagerzeit zu haben. Hinweise zur Lagerung gefrorener Lebensmittel So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:

• Vergewissern Sie sich, dass die gefrorenen Lebensmittel vom Händler angemessen gela- gert wurden.

• Achten Sie unbedingt darauf, die eingekauf- ten gefrorenen Lebensmittel in der kürzest möglichen Zeit zum Gefriergerät zu bringen.

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie die Tür nicht länger offen als notwendig.

• Aufgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein erneutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühlkost- verpackung darf nicht überschritten werden. Reinigung und Pflege Vorsicht! Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose. Der Kältekreis des Gerätes enthält Kohlen- wasserstoffe; Wartungsarbeiten und Nach- füllen von Kältemittel dürfen daher nur durch vom Hersteller autorisiertes Fachpersonal aus- geführt werden. Regelmäßige Reinigung Das gesamte Gerät muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zube- hörteile mit lauwarmem Wasser und etwas Neutralseife.

• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen, um zu gewährleis- ten, dass diese sauber und frei von Fremd- körpern sind.

• Spülen und trocknen Sie sie sorgfältig ab. Wichtig! Ziehen Sie nicht an Leitungen und/ oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen. Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können. Reinigen Sie den Kompressor an der Geräte- rückseite mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom. Wichtig! Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen. Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Teller- spülmittel zu reinigen. Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.

www.zanussi.comAbtauen des Kühlschranks Bei normalem Betrieb wird Reif bei jedem An- halten des Kompressors automatisch vom Ver- dampfer des Kühlschranks entfernt. Das Tau- wasser läuft durch eine Abflussöffnung in einen speziellen Behälter an der Rückseite des Geräts über dem Motorkompressor, wo es verdampft. Reinigen Sie deshalb regelmäßig die Ab- flussöffnung in der Mitte der Auffangrin- ne an der Kühlraum- rückwand, damit das Tauwasser nicht überfließt und auf die gelagerten Lebens- mittel tropft. Abtauen des Gefrierschranks Das Gefrierfach dieses Modells ist vom Typ "No Frost". Dies bedeutet, dass es während des Be- triebs weder an den Innenwänden noch auf den Lebensmitteln zu Frostbildung kommt. Die Bildung von Frost wird durch die ständig zirkulierende Kaltluft in diesem Fach verhindert; eine automatische Lüfterregelung sorgt für den Ventilatorantrieb. Fehlersuche Vorsicht! Stellen Sie vor der Fehlersuche unbedingt sicher, dass das Gerät von der Spannungsversorgung getrennt ist (Netzstecker ziehen). Eine Fehlersuche, die von der in der vorliegenden Gebrauchsanleitung beschriebenen Fehlersuche abweicht, darf nur von einem qualifizierten Elektriker oder einer Fachkraft durchgeführt werden. Wichtig! Geräuschentwicklung (Kompressor, Kältekreislauf) während des Gerätebetriebs ist normal. Problem Mögliche Ursache Abhilfe Das Gerät ist zu laut. Das Gerät ist nicht ordnungsgemäß aufgestellt worden. Stellen Sie sicher, dass alle Geräte- füße den Fußboden berühren und für einen sicheren Stand sorgen. Das Gerät funktioniert nicht. Der Netzstecker steckt nicht ord- nungsgemäß in der Steckdose. Stecken Sie den Netzstecker ord- nungsgemäß in die Steckdose. Das Gerät wird nicht mit Spannung versorgt. Es liegt keine Spannung an der Netzsteckdose an. Testen Sie, ob ein anderes Gerät an dieser Steckdose funktioniert. Wenden Sie sich an einen qualifizier- ten Elektriker. Die Beleuchtungseinheit funktioniert nicht. Die Beleuchtungseinheit befindet sich im Standby-Modus. Schließen und öffnen Sie die Tür. Die Einheit ist defekt. Siehe hierzu „Austauschen der Re- geleinheit". Der Kompressor ist durch- gehend in Betrieb. Die Temperatur ist nicht richtig ein- gestellt. Stellen Sie eine höhere Temperatur ein. Die Tür wurde nicht richtig ge- schlossen. Siehe hierzu „Schließen der Tür“.

www.zanussi.comProblem Mögliche Ursache Abhilfe Die Tür wurde zu häufig geöffnet. Lassen Sie die Tür nicht länger als erforderlich offen. Die Temperatur des Kühlguts ist zu hoch. Lassen Sie das Kühlgut auf Raum- temperatur abkühlen, bevor Sie es in das Gerät stellen. Die Raumtemperatur ist zu hoch. Senken Sie die Raumtemperatur. Wasser fließt an der Rück- wand des Kühlschranks hi- nunter. Beim automatischen Abtauen fließt das Tauwasser an der Rückwand des Geräts herunter. Das ist normal. Wasser fließt in den Kühl- schrank. Der Wasserablauf ist verstopft. Reinigen Sie den Wasserablauf. Die eingelagerten Lebensmittel ver- hindern, dass das Wasser in den Wassersammler fließt. Stellen Sie sicher, dass das Kühlgut nicht die Rückwand berührt. Die Temperatur im Gerät ist zu hoch/niedrig. Der Temperaturregler ist nicht rich- tig eingestellt. Stellen Sie eine höhere/niedrigere Temperatur ein. Wenden Sie sich an den Kundendienst, falls Ihr Gerät nach dem Durchführen der oben genann- ten Schritte noch immer nicht ordnungsgemäß funktioniert. Austauschen der Regeleinheit Das Gerät ist mit einer langlebigen LED-Innen- beleuchtung ausgestattet. Die Regeleinheit darf nur von einer qualifizierten Fachkraft ausgetauscht werden. Wenden Sie sich hierzu an den Kundendienst. Schließen Sie die Tür

1. Reinigen Sie die Türdichtungen.

2. Ersetzen Sie die defekten Türdichtungen,

falls erforderlich. Kontaktieren Sie den Kun- dendienst. Montage Vorsicht! Lesen Sie bitte die "Sicherheitshinweise" sorgfältig vor der Aufstellung des Geräts durch, um Gefahren für Sie selbst zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Aufstellung Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klima- klasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist: Klima- klasse Umgebungstemperatur SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C Standort Warnung! Es muss möglich sein, das Gerät von der Hauptstromversorgung zu trennen; daher sollte der Netzstecker nach der Installation leicht zugänglich sein. Das Gerät sollte in ausreichendem Abstand von Wärmequellen wie Heizungen, Boilern, direkter

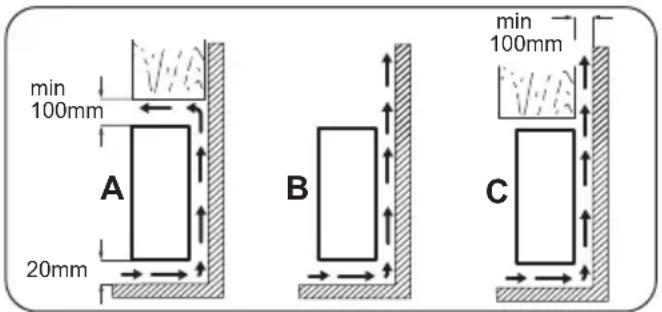

www.zanussi.comSonneneinstrahlung etc. aufgestellt werden. Vergewissern Sie sich, dass Luft an der Rück- seite des Gehäuses frei zirkulieren kann. Um ei- nen einwandfreien Betrieb sicherzustellen, sollte der Abstand zwischen der Oberseite des Geh- äuses und dem Hängeschrank mindestens 100 mm betragen, wenn das Gerät unter einem Hängeschrank aufgestellt wird. Allerdings sollte die Aufstellung des Geräts unter einem Hänge- schrank nach Möglichkeit vermieden werden. Die ordnungsgemäße waagrechte Ausrichtung des Gerätes kann mithilfe eines oder mehrerer verstellbarer Füße am Sockel des Gehäuses er- folgen.

Um einen einwandfreien Betrieb bei Umge- bungstemperaturen über 38 °C zu gewährleis- ten, muss zwischen den Geräteseiten und den angrenzenden Küchenmöbeln ein Abstand von 30 mm eingehalten werden. Ausrichten Bei der Aufstellung des Geräts ist dieses waa- gerecht auszurichten. Dies lässt sich mit zwei Schraubfüßen am vorderen Sockel des Gerätes erreichen. Elektrischer Anschluss Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typen- schild angegebenen Anschlusswerten überein- stimmen. Das Gerät muss geerdet sein. Zu diesem Zweck ist der Netzstecker mit einem Schutz- kontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, las- sen Sie das Gerät gemäß den geltenden Vor- schriften von einem qualifizierten Elektriker er- den. Der Hersteller übernimmt keinerlei Haftung bei Missachtung der vorstehenden Sicherheitshin- weise. Das Gerät entspricht den EWG-Richtlinien. Wechseln des Türanschlags Wichtig! Die nachfolgend beschriebenen Schritte sollten von mindestens zwei Personen durchgeführt werden, um ein Herunterfallen der Türen zu vermeiden. Zum Wechseln des Türanschlags muss wie folgt vorgegangen werden:

• Öffnen Sie die Tür und leeren Sie die Abla- gen.

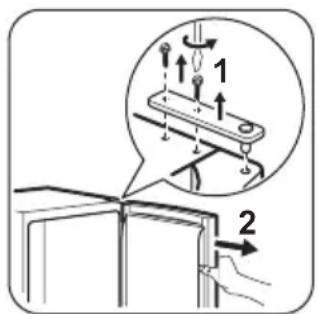

• Lösen Sie die Schrauben des oberen Tür- scharniers. (1)

• Entfernen Sie die Tür aus dem Stift des mitt- leren Scharniers. (2)

• Setzen Sie die Abdeckung des oberen Scharniers in die Löcher auf der gegenüber- liegenden Seite.

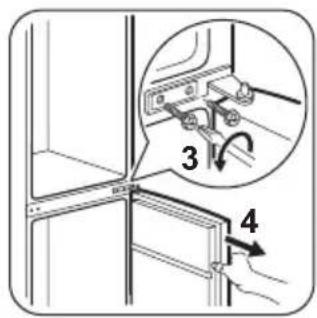

• Lösen Sie die Schrauben des mittleren Tür- scharniers (3).

• Entfernen Sie die Kappen an der Oberseite beider Türen, und befestigen Sie diese an der anderen Seite.

• Entfernen Sie die untere Tür aus dem Stift des unteren Scharniers. (4)

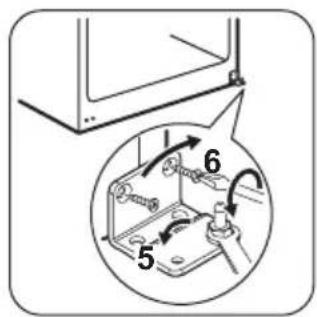

• Schrauben Sie den Stift des unteren Schar- niers ab (5) und schrauben Sie den Stift des unteren Scharniers (6) in das linke Loch des unteren Scharniers.

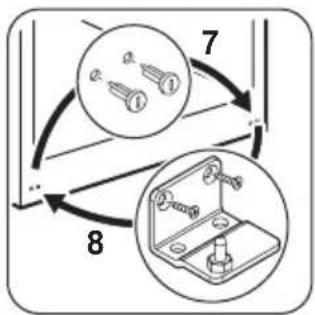

• Lösen Sie die Schrauben des unteren Tür- scharniers und entfernen Sie das Scharnier. (8)

• Schrauben Sie die unteren Abdeckungen ab und schrauben Sie sie in das Loch auf der gegenüberliegenden Seite. (7)

• Setzen Sie das untere Scharnier an der ge- genüberliegenden Seite an und befestigen Sie es mit den Schrauben. (8)

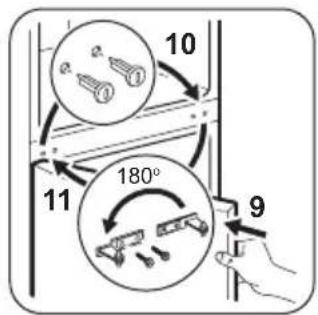

• Hängen Sie die untere Tür wieder in den Stift des unteren Scharniers ein. (9)

• Schrauben Sie die mittleren Abdeckungen ab und schrauben Sie sie in das Loch auf der gegenüberliegenden Seite. (10)

• Setzen Sie das mittlere Scharnier an der ge- genüberliegenden Seite an und befestigen Sie es mit den Schrauben. (11)

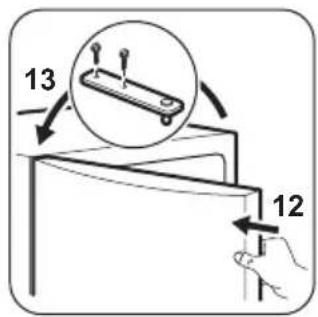

• Hängen Sie die obere Tür in den Stift des mittleren Scharniers ein. (12)

• Befestigen Sie die Tür am oberen Scharnier und schrauben Sie sie fest. (13)

Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, da- mit das Öl in den Kompressor zurückfließen kann. Bei niedrigen Umgebungstemperaturen (z. B. im Winter) kann es vorkommen, dass die Türdich- tung nicht richtig am Gerät anliegt. Warten Sie in diesem Fall ab, bis sich die Dichtung allmäh- lich anpasst. Wenden Sie sich an den Kundendienst, wenn Sie bei den oben beschriebenen Schritten Un- terstützung benötigen. Ein Kundendiensttechni- ker wird die Türen dann auf Ihre Kosten umbau- en.

www.zanussi.comTechnische Daten Abmessungen Höhe 1845 mm Breite 595 mm Tiefe 630 mm Lagerzeit bei Störung 18 Std. Spannung 230 V Frequenz 50 Hz Die technischen Daten befinden sich auf dem Typenschild im Innern des Gerätes auf der lin- ken Seite sowie auf der Energieplakette. Hinweise zum Umweltschutz Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
