MODE D'EMPLOI ZBB28475SA ZANUSSI

Notice d'utilisation 2

Benutzerinformation 19

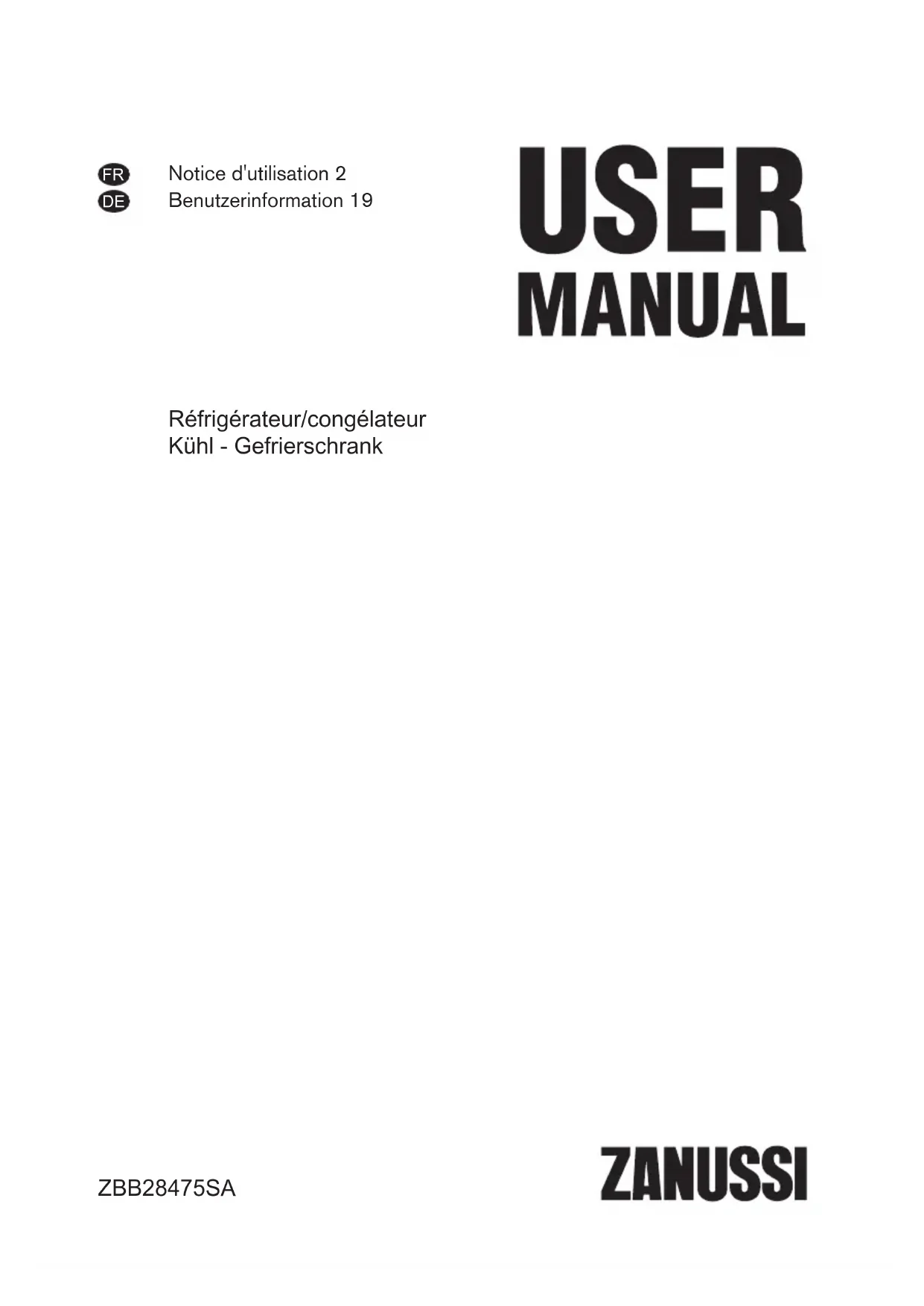

FR DE ZBB28475SA Réfrigérateur/congélateur

Kühl - GefrierschrankTable des matières

Consignes de sécurité 2

Instructions de sécurité 3

Utilisation quotidienne 7

Entretien et nettoyage 10

En cas d'anomalie de fonctionnement 11

Caractéristiques techniques 15

Sous réserve de modifications.

Consignes de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les

instructions fournies. Le fabricant ne peut être tenu pour

responsable des dommages et blessures liés à une mauvaise

installation ou utilisation. Conservez toujours cette notice avec

votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus de 8 ans,

ainsi que des personnes dont les capacités physiques,

sensorielles et mentales sont réduites ou dont les

connaissances et l'expérience sont insuffisantes, à condition

d'être surveillés ou d'avoir reçu des instructions concernant

l'utilisation sécurisée de l'appareil et de comprendre les risques

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la portée des enfants.

• Les enfants ne doivent pas nettoyer ni entreprendre une

opération de maintenance sur l'appareil sans surveillance.

• Cet appareil est conçu uniquement pour un usage domestique

et des situations telles que :

– dans les bâtiments de ferme, dans des cuisines réservées

aux employés dans des magasins, bureaux et autres lieux de

– Pour une utilisation privée, par les clients, dans des hôtels et

autres lieux de séjour

2 www.zanussi.com• Veillez à ce que les orifices de ventilation, situés dans l'enceinte

de l'appareil ou dans la structure intégrée, ne soient pas

• N'utilisez aucun dispositif mécanique ou autre appareil pour

accélérer le processus de dégivrage que ceux recommandés

• N'endommagez pas le circuit frigorifique.

• N'utilisez pas d'appareils électriques à l'intérieur des

compartiments de conservation des aliments de l'appareil, sauf

s'ils sont du type recommandé par le fabricant.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez

uniquement des produits de lavage neutres. N'utilisez pas de

produits abrasifs, de tampons à récurer, de solvants ni d'objets

• Ne conservez aucune substance explosive dans cet appareil,

comme des aérosols contenant un produit inflammable.

• Si le câble d'alimentation est endommagé, il doit être remplacé

par le fabricant, son atelier d'entretien ou un technicien qualifié

afin d'éviter tout danger.

• Si l'appareil est équipé d'un distributeur de glaçons ou d'eau,

remplissez-le uniquement avec de l'eau potable.

• Si l'appareil nécessite un raccordement à l'arrivée d'eau,

raccordez-le uniquement à une arrivée d'eau potable.

• La pression de l'arrivée d'eau (minimale et maximale) doit être

comprise entre 1 bar (0,1 MPa) et 10 bars (1 MPa).

Instructions de sécurité

L'appareil doit être installé

uniquement par un professionnel

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un

• Suivez scrupuleusement les instructions

d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous

déplacez l'appareil car il est lourd. Portez

toujours des gants de sécurité.

• Assurez-vous que l'air circule autour de

• Attendez au moins 4 heures avant de

brancher l'appareil sur le secteur. Cela

permet à l'huile de refouler dans le

• N'installez pas l'appareil à proximité d'un

radiateur, d'une cuisinière, d'un four ou d'une

• La surface arrière de l'appareil doit être

positionnée contre un mur.

www.zanussi.com 3• N'installez pas l'appareil dans un endroit

exposé à la lumière directe du soleil.

• N'installez pas l'appareil dans un endroit trop

humide ou trop froid, comme une

dépendance extérieure, un garage ou une

Branchement électrique

Risque d'incendie ou

• L'appareil doit être relié à la terre.

• L'ensemble des branchements électriques

doit être effectué par un technicien qualifié.

• Vérifiez que les données électriques figurant

sur la plaque signalétique correspondent à

celles de votre réseau. Si ce n'est pas le cas,

contactez un électricien.

• Utilisez toujours une prise antichoc

correctement installée.

• N'utilisez pas d'adaptateurs multiprises ni de

• Veillez à ne pas endommager les

composants électriques tels que la fiche

secteur, le câble d'alimentation ou le

compresseur. Contactez le service après-

vente ou un électricien pour changer les

composants électriques.

• Le câble d'alimentation doit rester en

dessous du niveau de la fiche secteur.

• Ne branchez la fiche d'alimentation à la prise

de courant qu'à la fin de l'installation.

Assurez-vous que la prise de courant est

accessible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimentation

pour débrancher l'appareil. Tirez toujours sur

Risque de blessures, de brûlures,

d'électrocution ou d'incendie.

• Ne modifiez pas les caractéristiques de cet

• Ne placez aucun appareil électrique

(sorbetière, etc.) dans l'appareil, en

l'absence d'indications du fabricant.

• Veillez à ne pas endommager le circuit

frigorifique. Il contient de l'isobutane

(R600a), un gaz naturel ayant un niveau

élevé de compatibilité environnementale. Ce

gaz est inflammable.

• Si le circuit frigorifique est endommagé,

assurez-vous de l'absence de flammes et de

sources d'ignition dans la pièce. Aérez la

• Évitez tout contact d'éléments chauds avec

les parties en plastique de l'appareil.

• Ne placez jamais de boissons gazeuses

dans le congélateur. Cela engendrerait une

pression sur le récipient de la boisson.

• Ne stockez jamais de gaz ou de liquide

inflammable dans l'appareil.

• Ne placez pas de produits inflammables ou

d'éléments imbibés de produits inflammables

à l'intérieur ou à proximité de l'appareil, ni sur

• Ne touchez pas le compresseur ni le

condenseur. Ils sont chauds.

• Ne retirez pas et ne touchez pas les

éléments du compartiment congélateur avec

les mains mouillées ou humides.

• Lorsque vous retirez un bâtonnet glacé de

l'appareil, ne le mangez pas immédiatement.

Attendez quelques minutes.

• Ne recongelez jamais un aliment qui a été

• Respectez les instructions de stockage

figurant sur l'emballage des aliments

Entretien et nettoyage

Risque de blessure corporelle ou de

• Avant toute opération d'entretien, éteignez

l'appareil et débranchez la fiche de la prise

• Cet appareil contient des hydrocarbures

dans son circuit de réfrigération. L'entretien

et la recharge du circuit de réfrigération

doivent être effectués par un professionnel

• Examinez régulièrement l'écoulement de

l'appareil et si nécessaire, nettoyez-le. Si

l'orifice est bouché, l'eau provenant du

dégivrage s'écoulera en bas de l'appareil.

Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation

• Coupez le câble d'alimentation et mettez-le

4 www.zanussi.com• Retirez la porte pour empêcher les enfants

et les animaux de s'enfermer dans l'appareil.

• Le circuit frigorifique et les matériaux

d'isolation de cet appareil préservent la

• La mousse isolante contient un gaz

inflammable. Contactez votre service

municipal pour obtenir des informations sur

la marche à suivre pour mettre l'appareil au

• N'endommagez pas la partie du circuit de

réfrigération située à proximité du

condenseur thermique.

2. Touche d'augmentation de la température

3. Touche de diminution de la température du

6. Touche d'augmentation de la température

7. Touche de diminution de la température du

8. Touche ON/OFF de l'appareil

Pour augmenter le volume de la tonalité des

touches, appuyez simultanément sur la touche

Mode et la touche de diminution de la

température pendant plusieurs secondes. Ce

changement est réversible.

A B C D GE F HIJK A) Voyant du compartiment Réfrigérateur

B) Indicateur de température/voyant du

thermostat du réfrigérateur et voyant de

C) Voyant de mise à l'arrêt du réfrigérateur

F) Fonction QuickFreeze

G) Indicateur de température du congélateur

H) Voyant du compartiment Congélateur

J) Fonction ChildLock

K) Fonction DYNAMICAIR Mise en marche

1. Branchez la fiche électrique de l'appareil à

la prise de courant.

2. Appuyez sur la touche Marche/Arrêt de

l'appareil si l'affichage est éteint.

L'alarme sonore peut se déclencher au bout de

Les indicateurs de température/voyants du

thermostat indiquent la température

programmée par défaut.

www.zanussi.com 5Pour réinitialiser l'alarme, reportez-vous au

paragraphe « Alarme haute température ».

Pour sélectionner une température différente,

reportez-vous au paragraphe « Réglage de la

Si "dEMo" s'affiche à l'écran, reportez-vous au

chapitre « En cas d'anomalie de

1. Appuyez sur la touche Marche/Arrêt de

l'appareil pendant 5 secondes.

L'affichage s'éteint.

2. Débranchez la fiche électrique de l'appareil

de la prise de courant.

Mise à l'arrêt du réfrigérateur

1. Appuyez sur la touche Mode jusqu'à ce que

le symbole correspondant s'affiche.

L'indicateur de mise à l'arrêt du réfrigérateur

L'indicateur de température du réfrigérateur

2. Appuyez sur la touche OK pour confirmer.

Le voyant de mise à l'arrêt du réfrigérateur est

Mise en fonctionnement du

Pour activer le réfrigérateur, il suffit d'appuyer

sur le thermostat du réfrigérateur. Pour activer

le réfrigérateur autrement :

1. Appuyez sur la touche Mode jusqu'à ce que

le symbole correspondant s'affiche.

Le voyant de mise à l'arrêt du réfrigérateur

2. Appuyez sur OK pour confirmer.

Le voyant de mise à l'arrêt du réfrigérateur

Pour sélectionner une température

différente, reportez-vous au

paragraphe « Réglage de la

Réglage de la température

La température de consigne du réfrigérateur et

du congélateur peut être réglée en appuyant sur

les touches de température

Température par défaut :

• + 5 °C dans le compartiment réfrigérateur

• -18 °C dans le congélateur

Les indicateurs de température affichent la

température programmée.

La température programmée sera atteinte sous

Après une coupure de courant, la

température programmée reste

Sélectionnez la fonction ChildLock function

pour verrouiller toutes les touches.

1. Appuyez sur la touche Mode jusqu'à ce que

le symbole correspondant s'affiche.

L'indicateur ChildLock clignote.

2. Appuyez sur OK pour confirmer.

L'indicateur ChildLock s'affiche.

Pour désactiver la fonction, répétez la

procédure jusqu'à ce que le voyant ChildLock

Si vous avez besoin de ranger une grande

quantité d'aliments dans votre réfrigérateur, par

exemple après avoir fait vos courses, activez la

fonction Intensive Cooling : elle permet de

refroidir rapidement les aliments tout en évitant

le réchauffement des denrées déjà stockées

dans le compartiment.

La fonction Intensive Cooling se

désactive automatiquement au bout

1. Appuyez sur la touche Mode jusqu'à ce que

le symbole correspondant s'affiche.

L'indicateur Intensive Cooling clignote.

2. Appuyez sur OK pour confirmer.

L'indicateur Intensive Cooling s'affiche.

Pour désactiver la fonction avant son arrêt

automatique, répétez l'opération jusqu'à ce que

l'indicateur Intensive Cooling disparaisse.

Cette fonction vous permet de laisser le

compartiment réfrigérateur vide et fermé

pendant une longue période sans formation de

Videz le compartiment de

réfrigération avant d'activer le mode

6 www.zanussi.com1. Appuyez sur la touche Mode jusqu'à ce que

l'icône du mode Holiday apparaisse.

L'icône Holiday clignote.

L'indicateur de température du réfrigérateur

indique la température programmée.

2. Appuyez sur la touche OK pour confirmer.

L'icône Holiday apparaît.

Pour désactiver le mode Holiday, répétez les

mêmes opérations jusqu'à ce que l'icône

Holiday disparaisse.

Fonction QuickFreeze

La fonction QuickFreeze s'arrête

automatiquement au bout de 52 heures.

1. Appuyez sur la touche Mode jusqu'à ce que

le symbole correspondant s'affiche.

L'indicateur QuickFreeze clignote.

2. Appuyez sur OK pour confirmer.

L'indicateur QuickFreeze s'affiche.

Pour désactiver la fonction avant son

arrêt automatique, répétez

l'opération jusqu'à ce que l'indicateur

QuickFreeze disparaisse.

La fonction se désactive lorsque vous

sélectionnez une température différente pour le

Alarme haute température

Une augmentation de la température dans le

compartiment congélateur (par exemple à cause

d'une coupure de courant) est indiquée par :

• le clignotement des voyants d'alarme et de

température du congélateur

• Le déclenchement d'une alarme sonore.

Pour réinitialiser l'alarme :

Appuyez sur une touche quelconque.

L'indicateur de température/voyant du

thermostat du congélateur affiche pendant

quelques secondes la température la plus

élevée atteinte. Puis la température

programmée s'affiche à nouveau.

Le voyant d'alarme continue de clignoter jusqu'à

ce que les conditions normales soient

Alarme de porte ouverte

Une alarme sonore se déclenche si la porte

reste ouverte pendant quelques minutes. Les

conditions d'alarme de porte ouverte sont

• un voyant d'alarme clignotant ;

• une alarme sonore.

Au rétablissement des conditions normales

(porte fermée), l'alarme s'arrête. Le fait

d'appuyer sur n'importe quelle touche permet

également d'éteindre l'alarme sonore.

Fonction DYNAMICAIR Pour activer la fonction DYNAMICAIR , appuyez

sur la touche DYNAMICAIR.

Le voyant DYNAMICAIR s'allume.

Il est possible de désactiver à tout

moment cette fonction en répétant la

procédure jusqu'à ce que le voyant

DYNAMICAIR s'éteigne. Si la

fonction est activée

automatiquement, le voyant

DYNAMICAIR reste éteint (reportez-

vous à la section « Utilisation

quotidienne »). L'activation de la

fonction DYNAMICAIR augmente la

consommation d'électricité.

Utilisation quotidienne

Reportez-vous aux chapitres

concernant la sécurité.

Congélation d'aliments frais

Le compartiment congélateur est idéal pour

congeler des aliments frais et conserver

longtemps des aliments congelés ou surgelés.

Activez la fonction QuickFreeze 24 heures au

moins avant d'introduire les denrées fraîches à

congeler dans le compartiment congélateur.

Placez les denrées fraîches à congeler dans le

compartiment du milieu.

La quantité maximale d'aliments frais que vous

pouvez congeler par tranche de 24 heures est

indiquée sur la plaque signalétique.

Le temps de congélation est de 24 heures :

vous ne devez ajouter aucun autre aliment à

congeler pendant cette période.

Au bout de 24 heures, lorsque le processus de

congélation est terminé, désactivez la fonction

QuickFreeze (reportez-vous au chapitre

www.zanussi.com 7Clayettes amovibles

Les parois du réfrigérateur sont équipées d'une

série de glissières afin que les clayettes

puissent être positionnées comme vous le

Mise en place des balconnets de la

Selon la taille des emballages des aliments

conservés, les balconnets de la porte peuvent

être positionnés à différentes hauteurs.

1. Tirez progressivement le balconnet dans le

sens des flèches pour le dégager.

2. Repositionnez-le selon les besoins.

Accumulateurs de froid

Le congélateur est équipé d'au moins un

accumulateur de froid qui permet d'augmenter

l'autonomie de conservation de votre appareil

en cas de coupure de courant ou de panne.

Conservation d'aliments congelés et

Lors de la première utilisation ou après une

période de non-utilisation, faites fonctionner

l'appareil en mode QuickFreeze pendant au

moins 12 heures, avant de placer les produits

dans le compartiment.

Si vous devez stocker une grande quantité

d'aliments, retirez tous les tiroirs et paniers et

placez directement les aliments sur les clayettes

réfrigérantes pour obtenir les meilleures

performances possibles.

Assurez-vous que la quantité

d'aliments ne dépasse pas la charge

limite indiquée sur le côté de la

section supérieure (le cas échéant)

En cas de décongélation

accidentelle, due par exemple à une

coupure de courant, si la coupure a

duré plus longtemps qu'indiqué au

paragraphe « Autonomie de

fonctionnement » du chapitre

Caractéristiques techniques,

consommez rapidement les aliments

décongelés ou cuisez-les

immédiatement avant de les

recongeler (une fois refroidis).

Avant utilisation, les aliments surgelés ou

congelés peuvent être décongelés dans le

compartiment réfrigérateur ou à température

ambiante en fonction du temps disponible pour

Les petites portions peuvent même être cuites

sans décongélation préalable : la cuisson sera

cependant un peu plus longue.

Production de glaçons

Cet appareil est équipé d'un ou plusieurs bacs

N'utilisez pas d'instruments

métalliques pour décoller les bacs

1. Remplissez ces bacs avec de l'eau.

2. Placez les bacs à glaçons dans le

compartiment congélateur.

DYNAMICAIR Le compartiment réfrigérateur est équipé d'un

dispositif qui permet le refroidissement rapide

des aliments et qui maintient une température

plus homogène dans le compartiment.

Le dispositif s'active automatiquement en cas

de besoin, par exemple pour rafraîchir

rapidement le réfrigérateur lorsque la porte est

laissée ouverte ou si la température ambiante

8 www.zanussi.comVous permet d'allumer le dispositif

manuellement si nécessaire (reportez-vous au

chapitre "DYNAMICAIR Function").

DYNAMICAIR s'arrête si la porte est

ouverte et redémarre sitôt la porte

Bruits normaux de fonctionnement

Les bruits suivants sont normaux lorsque

l'appareil est en cours de fonctionnement :

• Un léger gargouillis lorsque le liquide

réfrigérant est pompé.

• Un ronronnement et un bruit de pulsation

provenant du compresseur lorsque le liquide

réfrigérant est pompé.

• Un bruit de craquement soudain provenant

de l'intérieur de l'appareil provoqué par une

dilatation thermique (un phénomène naturel

• Un léger cliquetis du thermostat lorsque le

compresseur s'active ou se désactive.

Conseils d'économie d'énergie

• Évitez d'ouvrir trop souvent la porte du

congélateur et ne la laissez ouverte que le

• Si la température ambiante est élevée, le

thermostat réglé sur la position maximale et

l'appareil plein, il est possible que le

compresseur fonctionne en régime continu,

d'où un risque de formation de givre ou de

glace sur l'évaporateur. Dans ce cas, réglez

le thermostat sur une température plus

élevée pour faciliter le dégivrage

automatique, ce qui permet ainsi

d'économiser de l'énergie.

• S'ils sont inclus, n'enlevez pas les

accumulateurs de froid du panier de

Conseils pour la réfrigération des

Pour obtenir les meilleurs résultats :

• n'introduisez pas d'aliments encore chauds

ou de liquides en évaporation dans le

• couvrez ou enveloppez soigneusement les

aliments, surtout s'ils sont aromatiques

• placez correctement les aliments pour que

l'air puisse circuler librement autour

Conseils pour la réfrigération

• Viande (tous types de viande) : enveloppez-

la dans des sachets en plastique et placez-la

sur la clayette en verre au-dessus du bac à

• Pour des raisons de sécurité, ne la

conservez de cette manière que pendant un

ou deux jours maximum.

• Aliments cuits, plats froids, etc. : ils doivent

être couverts et peuvent être placés sur

n'importe quelle clayette.

• Fruits et légumes : placez-les une fois

nettoyés dans le bac à légumes.

• Beurre et fromage : placez-les dans des

récipients étanches spéciaux ou enveloppez-

les soigneusement dans des feuilles

d'aluminium ou des sachets en plastique,

afin que le volume d'air avec lesquels ils sont

en contact soit réduit autant que possible.

• Bouteilles : elles doivent être munies d'un

bouchon et être placées dans le balconnet à

bouteilles de la porte.

• Bananes, pommes de terre, oignons et ail ne

doivent pas être mis dans le réfrigérateur,

s'ils ne sont pas emballés.

Conseils pour la congélation

Voici quelques conseils importants pour obtenir

un processus de congélation optimal :

www.zanussi.com 9• respectez la quantité maximale de denrées

fraîches que vous pouvez congeler par

24 heures figurant sur la plaque

• le processus de congélation dure 24 heures.

N'ajoutez pas d'autres aliments à congeler

pendant cette période ;

• congelez uniquement des aliments de bonne

qualité, frais et nettoyés ;

• préparez la nourriture en petits paquets pour

une congélation rapide et uniforme, adaptés

à l'importance de la consommation ;

• enveloppez les aliments dans des feuilles

d'aluminium ou des sachets en plastique et

assurez-vous que les emballages sont

• ne laissez pas des aliments frais, non

congelés, toucher des aliments déjà

congelés pour éviter une remontée en

température de ces derniers ;

• les aliments maigres se conservent mieux et

plus longtemps que les aliments gras ; le sel

réduit la durée de conservation des

• la température très basse à laquelle se

trouvent les bâtonnets glacés, s'ils sont

consommés dès leur sortie du compartiment

congélateur, peut provoquer des brûlures ;

• l'identification des emballages est

importante : indiquez la date de congélation

du produit et respectez la durée de

conservation indiquée par le fabricant.

Conseils pour le stockage des aliments

Pour obtenir les meilleures performances

• assurez-vous que les denrées surgelées

achetées dans le commerce ont été

correctement entreposées par le revendeur ;

• prévoyez un temps réduit au minimum pour

le transport des denrées du magasin

d'alimentation à votre domicile ;

• évitez d'ouvrir trop souvent la porte du

congélateur et ne la laissez ouverte que le

• une fois décongelés, les aliments se

détériorent rapidement et ne peuvent pas

• ne dépassez pas la durée de conservation

indiquée par le fabricant.

Entretien et nettoyage

Reportez-vous aux chapitres

concernant la sécurité.

Nettoyage périodique

L'appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et les accessoires avec

de l'eau tiède et un détergent doux ;

• lavez régulièrement le joint de porte en

• rincez et séchez soigneusement.

Ne tirez pas, ne déplacez pas,

n'endommagez pas les tuyaux et/ou

câbles qui se trouvent à l'intérieur de

l'appareil. N'utilisez jamais de

détergents, de poudres abrasives,

de produits de nettoyage très

parfumés ou de produits caustiques

pour nettoyer l'intérieur de l'appareil

car cela risque d'endommager la

surface et de laisser une forte odeur.

Attention à ne pas endommager le

système de réfrigération.

Nettoyez le condenseur et le compresseur

situés à l'arrière de l'appareil avec une brosse.

Cette opération améliore les performances de

l'appareil et permet des économies d'électricité.

Dégivrage du réfrigérateur

En fonctionnement normal, le givre est

automatiquement éliminé de l'évaporateur du

compartiment réfrigérateur à chaque fois que le

compresseur s'arrête. L'eau de dégivrage est

collectée, via une gouttière, dans un récipient

spécial situé à l'arrière de l'appareil, au-dessus

du compresseur, d'où elle s'évapore.

Il est important de nettoyer régulièrement

l'orifice d'écoulement de la goulotte

d'évacuation de l'eau de dégivrage située au

milieu du compartiment réfrigérateur pour

empêcher l'eau de déborder et de couler à

l'intérieur de l'appareil. Nettoyez l'orifice

d'écoulement de l'eau de dégivrage avec le

bâtonnet spécial se trouvant déjà dans l'orifice.

10 www.zanussi.comDégivrage du congélateur

N'utilisez en aucun cas d'objets

métalliques ou tranchants pour

gratter la couche de givre sur

l'évaporateur, car vous risqueriez de

le détériorer. N'utilisez aucun

dispositif mécanique ou autre moyen

artificiel pour accélérer le processus

de dégivrage hormis ceux

recommandés par le fabricant. Une

élévation de la température des

denrées congelées, pendant le

dégivrage, peut réduire leur durée

Mettez le thermostat sur la position

maximale 12 heures avant

d'effectuer le dégivrage afin

d'assurer une réserve de froid

Une certaine quantité de givre se forme toujours

sur les clayettes du congélateur et autour du

compartiment supérieur.

Dégivrez le congélateur lorsque l'épaisseur de

la couche de givre est comprise entre 3 et

1. Débranchez la prise de courant ou éteignez

2. Sortez les denrées congelées, enveloppez-

les dans plusieurs feuilles de papier journal

et conservez-les dans un endroit frais.

Ne touchez pas les produits

congelés et les surfaces givrées

avec les mains humides. Risque

de brûlures ou d'arrachement de

3. Laissez la porte ouverte.

Le dégivrage peut être accéléré en plaçant

un récipient d'eau chaude dans le

compartiment congélateur. Retirez

également les morceaux de glace au fur et à

mesure qu'ils se détachent, avant que le

processus de dégivrage ne soit terminé.

4. Une fois le dégivrage terminé, séchez

soigneusement l'intérieur et conservez la

spatule pour une utilisation ultérieure.

5. Mettez l'appareil en marche.

Attendez deux à trois heures avant de replacer

les denrées surgelées ou congelées dans le

En cas de non-utilisation prolongée

Si l'appareil n'est pas utilisé pendant de longues

périodes, prenez les précautions suivantes :

• Débranchez l'appareil de l'alimentation

• Retirez tous les aliments

• Dégivrez (si nécessaire) et nettoyez l'appareil

ainsi que tous les accessoires

• Laissez la porte/les portes ouverte(s) pour

éviter la formation d'odeurs désagréables.

Si, toutefois, vous n'avez pas la

possibilité de débrancher et de vider

l'appareil, faites vérifier

régulièrement le bon de

fonctionnement de celui-ci et ceci

en tenant compte de sa charge et

En cas d'anomalie de fonctionnement

Reportez-vous aux chapitres

concernant la sécurité.

www.zanussi.com 11En cas d'anomalie de fonctionnement ...

Problème Cause probable Solution

L'appareil ne fonctionne pas du

L'appareil est à l'arrêt. Mettez l'appareil en marche.

La fiche du câble d'alimenta-

tion n'est pas correctement in-

sérée dans la prise de courant.

Branchez correctement la fiche

du câble d'alimentation dans la

La prise de courant n'est pas

Branchez un autre appareil

électrique à la prise de cou-

rant. Contactez un électricien

L'appareil est bruyant. L'appareil n'est pas stable. Assurez-vous de la stabilité de

Les signaux sonores et visuels

L'appareil a récemment été mis

en marche ou la température

est toujours trop élevée.

Consultez le paragraphe

« Alarme porte ouverte » ou

« Alarme haute température ».

La température à l'intérieur de

l'appareil est trop élevée.

Consultez le paragraphe

« Alarme porte ouverte » ou

« Alarme haute température ».

La porte est restée ouverte. Refermez la porte.

La température à l'intérieur de

l'appareil est trop élevée.

Contactez un électricien quali-

fié ou le service après-vente

agréé le plus proche.

Un symbole carré apparaît à la

place des chiffres sur l'écran

Problème de capteur de tem-

Contactez le service après-

vente agréé le plus proche (le

système de réfrigération con-

tinuera de maintenir les ali-

ments au froid, mais le réglage

de la température n'est pas

L'éclairage ne fonctionne pas. L'éclairage est en mode veille. Fermez puis ouvrez la porte.

L'éclairage ne fonctionne pas. L'éclairage est défectueux. Contactez le service après-

vente agréé le plus proche.

Le compresseur fonctionne en

Il y a une erreur dans le rég-

lage de la température.

Reportez-vous au chapitre

Trop de produits à congeler

ont été introduits en même

temps dans l'appareil.

Attendez quelques heures et

vérifiez de nouveau la tempéra-

La température ambiante est

Reportez-vous au tableau des

classes climatiques de la pla-

12 www.zanussi.comProblème Cause probable Solution

Les aliments introduits dans

l'appareil étaient trop chauds.

Laissez refroidir les aliments à

température ambiante avant de

les mettre dans l'appareil.

La porte n'est pas fermée cor-

Reportez-vous au chapitre

« Fermeture de la porte ».

La fonction QuickFreeze est

Consultez le paragraphe

« Fonction QuickFreeze ».

Il y a trop de givre et de glace. La porte n'est pas correcte-

ment fermée ou le joint est dé-

Reportez-vous au chapitre

« Fermeture de la porte ».

Le bouchon de la gouttière

d'évacuation de l'eau de dé-

givrage n'est pas bien placé.

Placez correctement le bou-

chon de la gouttière d'évacua-

Les aliments ne sont pas cor-

Emballez les produits de façon

Il y a une erreur dans le rég-

lage de la température.

Reportez-vous au chapitre

Le compresseur ne démarre

pas immédiatement après avoir

appuyé sur la touche Quick-

Freeze, ou après avoir changé

Ce phénomène est normal, il

ne s'agit pas d'une anomalie.

Le compresseur démarre au

bout d'un certain temps.

De l'eau s'écoule sur la plaque

arrière du réfrigérateur.

Pendant le dégivrage automa-

tique, le givre fond sur la pla-

Ce phénomène est normal.

De l'eau s'écoule dans le ré-

L'orifice d'écoulement de l'eau

de dégivrage est obstrué.

Nettoyez l'orifice d'écoulement

de l'eau de dégivrage.

Des aliments empêchent l'eau

de s'écouler dans le réservoir

Assurez-vous que les produits

ne touchent pas la plaque ar-

De l'eau coule sur le sol. Le tuyau d'évacuation de l'eau

de dégivrage n'est pas rac-

cordé au bac d'évaporation sit-

ué au-dessus du compresseur.

Fixez le tuyau d'évacuation de

l'eau de dégivrage au bac

www.zanussi.com 13Problème Cause probable Solution

Il est impossible de régler la

La fonction QuickFreeze ou

Refroidissement intensif est

Désactivez manuellement la

fonction QuickFreeze ou Re-

froidissement intensif, ou at-

tendez que la fonction se réini-

tialise automatiquement avant

de régler la température. Re-

portez-vous au chapitre

« Fonction QuickFreeze ou Re-

froidissement intensif ».

DEMO s'affiche à l'écran. L'appareil est en mode démon-

Maintenez la touche Mode en-

foncée pendant environ 10

secondes, jusqu'à ce qu'un

long signal sonore retentisse

et que l'écran s'éteigne pend-

ant un court instant.

La porte n'est pas dans

l'alignement ou touche la grille

L'appareil n'est pas de niveau. Reportez-vous au chapitre

La température à l'intérieur de

l'appareil est trop basse/

Le thermostat n'est pas réglé

Augmentez/réduisez la tem-

La porte n'est pas fermée cor-

Reportez-vous au chapitre

« Fermeture de la porte ».

La température des produits

Laissez les aliments refroidir à

température ambiante avant de

les placer dans l'appareil.

Trop de produits ont été intro-

duits simultanément.

Introduisez moins de produits

L'épaisseur de givre est supér-

Dégivrez l'appareil.

La porte a été ouverte trop

N'ouvrez la porte qu'en cas de

La fonction QuickFreeze est

Consultez le paragraphe

« Fonction QuickFreeze ».

L'air froid ne circule pas dans

Assurez-vous que de l'air froid

circule dans l'appareil.

Remplacement de l'éclairage

L'appareil est équipé d'un éclairage à DEL

Le remplacement du dispositif d'éclairage doit

uniquement être effectué par un technicien du

service après-vente. Contactez votre service

Fermeture de la porte

1. Nettoyez les joints de la porte.

14 www.zanussi.com2. Si nécessaire, ajustez la porte. Reportez-

vous au chapitre « Installation ».

3. Si nécessaire, remplacez les joints de porte

défectueux. Contactez votre service après-

Caractéristiques techniques

Caractéristiques techniques

Dimensions de la niche d'en-

Hauteur x Largeur x Profondeur (mm) :

1 780 mm x 560 mm x 550 mm

Autonomie de fonctionnement 22 h

Tension 230-240 V Fréquence 50 Hz

Les caractéristiques techniques figurent sur la

plaque signalétique située sur le côté gauche à

l'intérieur de l'appareil et sur l'étiquette

Reportez-vous aux chapitres

concernant la sécurité.

Cet appareil peut être installé dans un pièce

intérieure sèche et bien ventilée où la

température ambiante correspond à la classe

climatique indiquée sur la plaque signalétique

Température ambiante

SN +10 °C à +32 °C N +16 °C à +32 °C ST +16 °C à +38 °C T +16 °C à +43 °C Des problèmes fonctionnels peuvent

se produire sur certains types de

modèles fonctionnant hors de cette

plage de températures. Seul le

respect de la plage de températures

spécifiée peut garantir un bon

fonctionnement de l'appareil. En cas

de doute concernant l'emplacement

d'installation de l'appareil, veuillez

contacter le vendeur, notre service

après-vente ou le centre de

maintenance le plus proche.

Branchement électrique

• Avant de brancher l'appareil, assurez-vous

que la tension et la fréquence indiquées sur

la plaque signalétique correspondent à

celles de votre réseau électrique

• L'appareil doit être relié à la terre. La fiche du

cordon d'alimentation est fournie avec un

contact à cette fin. Si la prise de courant

n'est pas mise à la terre, branchez l'appareil

à une mise à la terre séparée conformément

aux réglementations en vigueur, en

consultant un électricien spécialisé.

• Le fabricant décline toute responsabilité en

cas de non-respect de ces consignes de

• Cet appareil est conforme aux directives

www.zanussi.com 15Réversibilité de la porte

Avant toute opération, débranchez la

fiche de la prise de courant.

Pour effectuer les opérations

suivantes, il est conseillé de se faire

aider par une autre personne pour

maintenir fermement les portes lors

de toute manipulation de l'appareil.

1. Dévissez le pivot supérieur et retirez

2. Retirez le pivot supérieur et la porte

3. Desserrez la charnière intermédiaire.

4. Retirez la porte inférieure.

5. Desserrez le pivot inférieur.

6. Installez le pivot inférieur sur le côté

7. Mettez en place la porte inférieure.

8. Serrez la charnière intermédiaire.

9. Mettez en place la porte supérieure.

10. Serrez l'entretoise et le pivot supérieur.

Faites une dernière vérification pour

• Toutes les vis sont bien serrées.

• Le joint magnétique adhère bien

• La porte s'ouvre et se ferme

Si la température ambiante est

basse (par exemple, en hiver), il se

peut que le joint n'adhère pas

parfaitement. Dans ce cas, attendez

que le joint reprenne sa taille

naturelle. Si vous ne souhaitez pas

effectuer personnellement les

opérations décrites ci-dessus,

contactez votre service après-vente.

Un technicien du service après-

vente procédera à la réversibilité des

Exigences en matière de ventilation

Veillez à garantir une circulation d'air suffisante

à l'arrière de l'appareil.

Installation de l'appareil

Assurez-vous que le câble

d'alimentation n'est pas coincé.

1. Si nécessaire, coupez la bande d'étanchéité

adhésive et appliquez-la sur l'appareil,

comme indiqué sur la figure.

2. Poussez l'appareil dans la direction

indiquée par les flèches (1) jusqu'à ce que

la partie couvrant l'interstice en haut de

l'appareil bute contre le meuble de cuisine.

3. Poussez l'appareil dans la direction

indiquée par les flèches (2) contre le

meuble, du côté opposé à la charnière.

4. Assurez-vous que la distance entre

l'appareil et le bord avant du meuble est de

5. Le cache de la charnière inférieure (dans le

sachet d'accessoires) vous permet de

vérifier que la distance entre l'appareil et le

meuble de cuisine est correcte.

6. Ouvrez le hublot. Mettez en place le cache

de la charnière inférieure.

7. Fixez l'appareil au meuble d'encastrement à

8. Retirez la pièce correcte du cache-

charnière (E). Assurez-vous que vous retirez

bien la pièce DX s'il s'agit de la charnière

droite, SX s'il s'agit de l'autre charnière.

9. Fixez les protections (C, D) sur les ergots et

dans les trous des charnières.

10. Mettez en place la grille d'aération (B), puis

fixez les cache-charnières (E) sur la

11. Fixez l'appareil sur le côté du bloc-cuisine,

posez le support (E) et (F), ajustez la

distance, puis fixez à l'aide des vis (comme

12. Posez le cache (D).

13. Détachez les pièces (Ha), (Hb), (Hc) et

14. Installez la pièce (Ha) sur la face intérieure

du meuble de cuisine.

15. Poussez la pièce (Hc) sur la pièce (Ha).

21 mm21 mm~50 mm~50 mm 90

16. Ouvrez la porte de l'appareil et la porte du

meuble de cuisine à un angle de 90°.

17. Insérez le petit carré (Hb) dans le guide

(Ha), assemblez la porte de l'appareil et la

porte du meuble puis marquez les trous.

18. Retirez les supports et repérez une distance

de 8 mm à partir de l'arête extérieure de la

porte où le clou doit être posé (K).

19. Placez de nouveau le petit carré sur le

guide et attachez-le avec les vis prévues à

20. Alignez la porte du meuble de cuisine et

celle de l'appareil en réglant la pièce Hb.

21. Appuyez la pièce (Hd) sur la pièce (Hb).

www.zanussi.com 17Faites une dernière vérification pour vous

• Toutes les vis sont bien serrées.

• La bande d'étanchéité magnétique est

solidement fixée au meuble.

Si la température ambiante est

basse (par exemple, en hiver), la

taille du joint diminue. La taille du

joint augmente lorsque la

température ambiante augmente.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole .

Déposez les emballages dans les conteneurs

prévus à cet effet. Contribuez à la protection de

l'environnement et à votre sécurité, recyclez vos

produits électriques et électroniques. Ne jetez

pas les appareils portant le symbole avec les

ordures ménagères. Apportez ce produit à votre

centre de recyclage local ou contactez votre

administration municipale.
