Tipo de Produto	Frigorífico Combinado Independente
Marca	Zanussi
Modelo	ZBT27430SA
Capacidade Líquida Total	270 L (aprox.)
Capacidade Líquida do Frigorífico	190 L (aprox.)
Capacidade Líquida do Congelador	80 L (aprox.)
Altura	185.0 cm
Largura	59.5 cm
Profundidade	63.0 cm
Peso	62 kg
Classe de Eficiência Energética	E
Consumo Anual de Energia	280 kWh/ano
Nível de Ruído	39 dB(A)
Classe Climática	N-ST (16°C a 38°C)
Classificação de Estrelas do Congelador	****
Capacidade de Congelação	4 kg/24h
Tempo de Armazenamento em Caso de Falha de Energia	16 horas
Tipo de Controlo	Botão do Termóstato
Luz Interior	Sim (LED)
Prateleiras Ajustáveis	Sim
Bandeja de Ovos	Sim
Bandeja de Gelo	Sim
Portas Reversíveis	Sim
Tipo de Descongelação	Frigorífico: Automática; Congelador: Manual
Refrigerante	R600a (Isobutano)
Alarme de Porta	Sim

Perguntas frequentes - ZBT27430SA ZANUSSI

Como ajusto a temperatura no meu frigorífico combinado Zanussi ZBT27430SA?

Utilize o botão do termóstato localizado no interior do compartimento do frigorífico. Gire no sentido horário para temperaturas mais frias e no sentido anti-horário para mais quentes. Normalmente, a posição intermédia é recomendada para arrefecimento ideal.

O que faz a função 'Congelação Rápida' e como a ativo?

A função de Congelação Rápida reduz rapidamente a temperatura do congelador para congelar alimentos frescos rapidamente. Quando ativada (geralmente por um interruptor ou botão), funciona durante cerca de 24 horas e depois retorna automaticamente ao funcionamento normal.

Com que frequência devo descongelar o congelador?

Descongele o congelador quando a acumulação de gelo ultrapassar 5-10 mm (0,2-0,4 polegadas). Os modelos de descongelação manual exigem que esvazie o congelador, o desligue e deixe o gelo derreter. Nunca use ferramentas afiadas para raspar o gelo.

Porque é que o meu frigorífico não arrefece corretamente?

Verifique se a porta está completamente fechada e sem obstruções, certifique-se de que o termóstato está numa definição mais fria, limpe as serpentinas do condensador (geralmente na parte traseira ou inferior) e verifique se o aparelho não está exposto à luz solar direta ou perto de uma fonte de calor.

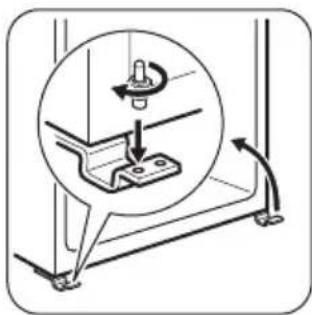

Posso inverter o sentido de abertura da porta?

Sim, as portas são reversíveis. Consulte o manual do utilizador para instruções detalhadas. Normalmente, é necessário remover as dobradiças e os puxadores das portas e depois reinstalá-los no lado oposto. Ferramentas necessárias: chave de fendas e possivelmente uma chave inglesa.

Qual é a temperatura recomendada para o frigorífico e congelador?

Para uma preservação ideal dos alimentos, ajuste a temperatura do frigorífico para 4°C (39°F) e a do congelador para -18°C (0°F). Utilize um termómetro para verificar as temperaturas reais.

Como limpo o interior do meu frigorífico?

Esvazie o frigorífico, remova prateleiras e gavetas e lave-as com água morna e sabão. Limpe as superfícies interiores com uma solução de detergente suave e seque bem. Evite produtos de limpeza abrasivos. Limpe as juntas da porta regularmente.

Porque é que há água a pingar dentro do frigorífico?

Isto pode ocorrer se o dreno de descongelação estiver entupido. Limpe o orifício de drenagem (geralmente na parte traseira do interior do frigorífico) com um limpa-cachimbos ou cotonete. Verifique também se a junta da porta está a vedar corretamente.

Como substituo a lâmpada interior?

Desligue o aparelho. Localize a cobertura da luz (geralmente na parte superior do compartimento do frigorífico), remova-a puxando ou desaparafusando, substitua a lâmpada LED por uma compatível (normalmente 1,5W ou 2W, base de rosca) e recolocar a cobertura.

O que devo fazer se o aparelho fizer ruídos incomuns?

Sons de clique ou zumbido são normais quando o compressor arranca ou para. Se ouvir ruídos de vibração, verifique se o aparelho está nivelado e se garrafas ou objetos não se estão a tocar. Ruídos de gorgolejo são do fluxo de refrigerante. Se os sons forem altos ou persistentes, contacte o apoio ao cliente.

MANUAL DE UTILIZADOR ZBT27430SA ZANUSSI

PT Manual de instruções 42

Instruções de segurança	42
Funcionamento	44
Primeira utilização	45
Utilização diária	45
Sugestões e conselhos úteis	46

Manutenção e limpeza	47
O que fazer se...	48
Dados técnicos	50
Instalação	50
Preocupações ambientais	54

Sujeito a alterações sem aviso prévio.

Instruções de segurança

Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar e usar o aparelho pela primeira vez, leia atentamente este manual do utilizador, incluindo as suas sugestões e advertências. Para evitar erros e acidentes desnecessários, é importante que todas as pessoas que utilizam o aparelho conheçam o seu funcionamento e as características de segurança. Guarde estas instruções e certifique-se de que elas acompanham o aparelho em caso de transferência ou venda, para que todos os que venham a usá-lo estejam devidamente informados quanto à sua utilização e segurança. Para sua segurança e da propriedade, guarde as precauções destas instruções de utilização, uma vez que o fabricante não é responsável pelos danos causados por omissão.

Segurança para crianças e pessoas vulneráveis

• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido dada supervisão ou instrução relativa à utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.
• Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.
• Se eliminar o aparelho retire a ficha da tomada, corte o cabo eléctrico (o mais perto do aparelho possível) e retire a porta para evitar que crianças a brincar sofram choques eléctricos ou se fechem dentro do aparelho.
• Se este aparelho, com vedantes de porta magnéticos for substituir um aparelho mais

velho com fecho de mola (lingueta) na porta ou tampa, certifique-se de que o fecho de mola está desactivado antes de eliminar o velho aparelho. Tal irá evitar que se torne numa armadilha fatal para uma criança.

Segurança geral

Advertência

Mantenha desobstruídas as aberturas de ventilação do aparelho ou da estrutura onde este se encontra encastrado.

• O aparelho destina-se à conservação de alimentos e/ou bebidas em ambiente doméstico normal e noutros ambientes semelhantes, como:
• áreas de cozinha destinadas ao pessoal em lojas, escritórios e outros ambientes de trabalho;
• turismo rural e utilização por clientes de hotéis, motéis e outros ambientes do tipo residencial;
• ambientes do tipo residencial com dormida e pequeno-almoço;

• catering e ambientes semelhantes não comerciais.

• Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação.

• Não utilize outros aparelhos eléctricos (como máquinas de fazer gelados) dentro dos aparelhos de refrigeração, excepto se estiverem aprovados para esse fim pelo fabricante.
• Não danifique o circuito de refrigeração.
• O circuito de refrigeração do aparelho contém isobutano (R600a), um gás natural com

um alto nível de compatibilidade ambiental mas que é inflamável.

Durante o transporte e a instalação do aparelho, certifique-se de que nenhum dos componentes do circuito de refrigeração fica danificado.

Se o circuito de refrigeração for danificado:

- evite chamas vivas e fontes de ignição

- ventile totalmente a divisão onde o aparelho se encontra

- É perigoso alterar as especificações ou modificar este produto de qualquer forma.

Quaisquer danos no cabo poderão provocar um curto-circuito, incêndio e/ou choque eléctrico.

Advertência A substituição de qualquer componente eléctrico (cabo de alimentação, ficha, compressor) tem de ser efectuada por um agente de assistência certificado ou por pessoal técnico qualificado, para evitar perigos.

1. Não é permitido prolongar o cabo de alimentação com extensões.

2. Certifique-se de que a ficha não fica esmagada ou danificada pela parte de trás do aparelho. Uma ficha esmagada ou danificada pode sobreaquecer e causar um incêndio.

3. Certifique-se de que a ficha do aparelho fica facilmente acessível.

4. Não puxe o cabo de alimentação.

5. Se a tomada eléctrica estiver solta, não introduza a ficha. Existe o risco de choque eléctrico ou incêndio.

6. O aparelho não deve funcionar sem a tampa da lâmpada (se prevista) de iluminação interior.

- Este aparelho é pesado. Tenha cuidado quando o deslocar.

- Não retire os itens do compartimento do congelador, nem toque neles, se estiver com as mãos húmidas/molhadas, pois pode sofrer abrasões na pele ou queimaduras provocadas pelo gelo.

- Evite a exposição prolongada do aparelho à luz solar directa.

- As lâmpadas (se previstas) utilizadas neste aparelho são lâmpadas especiais, seleccionadas apenas para electrodomésticos. Não são adequadas para iluminação doméstica.

Utilização diária

- Não coloque panelas quentes nas partes de plástico do aparelho.

- Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir.

- Não coloque alimentos directamente em frente à saída de ar na parede traseira. (Se o aparelho for do tipo Frost Free - sem gelo)

- Depois de descongelados, os alimentos não devem ser recongelados.

- Guarde alimentos congelados pré-embalados de acordo com as instruções do fabricante do alimento congelado.

- As recomendações de armazenamento dos fabricantes do aparelho devem ser estritamente cumpridas. Consulte as respectivas instruções.

- Não coloque bebidas gaseificadas dentro do congelador, uma vez que cria pressão no recipiente, podendo fazer com que expluda, provocando danos no aparelho.

- Os gelados de gelo podem provocar queimaduras de gelos se forem consumidos imediatamente depois de retirados do aparelho.

Limpeza e manutenção

- Antes da manutenção, desligue o aparelho e retire a ficha da tomada.

- Não limpe o aparelho com objectos de metal.

- Não utilize objectos afiados para remover o gelo do aparelho. Utilize um raspador de plástico.

- Inspeccione regularmente o orifício de descarga do frigorífico para presença de água descongelada. Se necessário, limpe o orifício de descarga. Se o orifício estiver bloqueado, a água irá acumular na parte inferior do aparelho.

Instalação

Importante Para efectuar a ligação eléctrica, siga atentamente as instruções fornecidas nos parágrafos específicos.

• Desembale o aparelho e verifique se existem danos. Não ligue o aparelho se estiver danificado. Em caso de danos, informe imediatamente o local onde o adquiriu. Nese caso, guarde a embalagem.
• É recomendável aguardar pelo menos duas horas antes de ligar o aparelho, para permitir que o óleo regresse ao compressor.

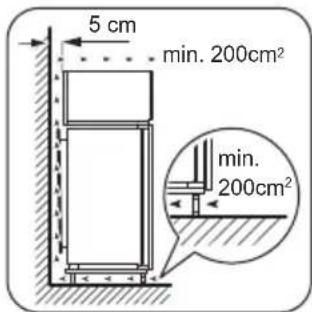

• Assegure uma circulação de ar adequada à volta do aparelho, caso contrário pode provocar sobreaquecimento. Para garantir uma ventilação suficiente, siga as instruções relevantes para a instalação.
• Sempre que possível, a traseira do aparelho deve ficar virada para uma parede para evitar toques nas partes quentes (compressor, condensador) e possíveis queimaduras.
• Não coloque o aparelho perto de radiadores ou fogões.
• Certifique-se de que a ficha de alimentação fica acessível após a instalação do aparelho.
• Ligue apenas a uma fonte de água potável (se a ligação de água estiver prevista).

Assistência

- Quaisquer trabalhos eléctricos necessários para a manutenção do aparelho devem ser

Funcionamento

Ligar

Introduza a ficha na tomada.

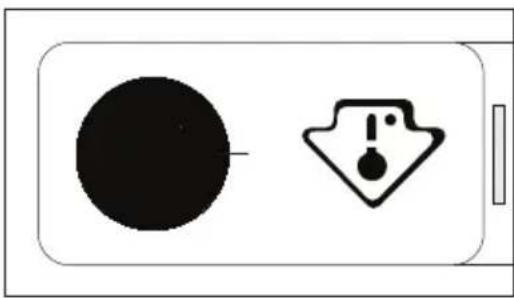

Rode o regulador de temperatura no sentido dos ponteiros do relógio para uma definição média.

Desligar

Para desligar o aparelho, rode o regulador de temperatura para a posição "O".

Regulação da temperatura

A temperatura é regulada automaticamente.

Para utilizar o aparelho, proceda do seguinte modo:

• rode o regulador de temperatura para definições inferiores para obter a frescura mínima.
• rode o regulador de temperatura para definições superiores para obter a frescura máxima.

efectuados por um electricista qualificado ou pessoa competente.
- A manutenção deste produto deve ser efectuada por um Centro de Assistência autorizado, o qual deverá utilizar apenas peças sobressalentes originais.

Protecção ambiental

Este aparelho não contém gases que possam danificar a camada de ozono, tanto no hito refrigerante como nos materiais de isonto. O aparelho não deverá ser eliminamento com o lixo doméstico. A espuma de mento contém gases inflamáveis: o apareleverá ser eliminado de acordo com as noraplicáveis que pode obter junto das autoris locais. Evite danificar a unidade de arremento, especialmente na parte traseira, perpompermutador de calor. Os materiais utilizaleste aparelho marcados pelo símbolo recicláveis.

Normalmente, uma definição média é a mais adequada.

No entanto, a definição exacta deve ser escolhida tendo em conta que a temperatura dentro do aparelho depende da:

• temperatura ambiente
• frequência de abertura da porta
• quantidade de alimentos conservados
• localização do aparelho.

Importante Se a temperatura ambiente for alta ou se o aparelho estiver completamente cheio e estiver definido para as temperaturas mais baixas, pode funcionar continuamente causando a formação de gelo na parede de fundo. Neste

Primeira utilização

Limpeza do interior

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e sabão neutro de modo a re-

Utilização diária

Congelação de alimentos frescos

O compartimento congelador é adequado para a congelação de alimentos frescos e para a conservação a longo prazo de alimentos congelados e ultracongelados.

Para congelar alimentos frescos não é necessário alterar a definição média.

No entanto, para uma operação de congelação mais rápida, rode o regulador de temperatura para definições superiores para obter a frescura máxima.

Importante Nesta condição, a temperatura do compartimento do congelador pode descer abaixo dos 0°C. Se isto ocorrer reinicie o regulador de temperatura para uma definição mais quente.

Coloque os alimentos frescos a serem congelados no compartimento superior.

Armazenamento de alimentos congelados

Quando ligar pela primeira vez ou após um período sem utilização, antes de colocar os produtos no compartimento, deixe o aparelho em funcionamento durante no mínimo 2 horas nas definições mais elevadas.

Importante Em caso de descongelação acidental, por exemplo, devido a falta de electricidade, se a alimentação estiver desligada por mais tempo que aquele mostrado na tabela de características técnicas em "tempo de reinício", os alimentos descongelados têm de ser consumidos rapidamente ou cozinhados

caso, o selector tem de estar definido para uma temperatura mais elevada para permitir descongelação automática e, por isso, consumo de energia reduzido.

mover o cheiro típico de um produto novo, de seguida seque minuciosamente.

Importante Não utilize detergentes ou pós abrasivos, pois estes danificam o acabamento.

imediatamente e depois, novamente congelados (depois de arrefecerem).

Descongelação

Antes de serem utilizados, os alimentos congelados e ultra-congelados podem ser descongelados no compartimento do frigorífico ou à temperatura ambiente, dependendo do tempo disponível para esta operação.

Os artigos pequenos podem ser cozinhados ainda congelados, directamente do congelador: neste caso, a confecção demora mais tempo.

Produção de cubos de gelo

Este aparelho possui um ou mais tabuleiros para a produção de cubos de gelo. Encha estes tabuleiros com água, de seguida coloque-os no compartimento do congelador.

Importante Não utilize instrumentos metálicos para remover os tabuleiros do congelador.

Importante Este aparelho é vendido na França.

De acordo com a legislação em vigor neste país, deve ser fornecido com um dispositivo especial (ver a figura), colocado no compartimento inferior do frigorífico, para indicar a zona mais fria do mesmo.

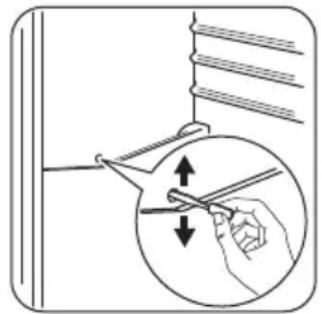

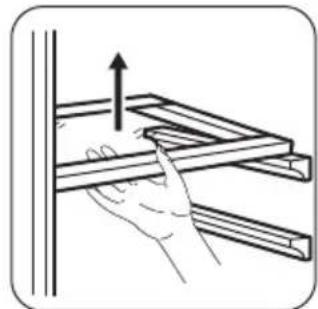

As paredes do frigorífico estão equipadas com uma série de calhas de modo a que as prateleiras possam ser posicionadas da forma que pretender.

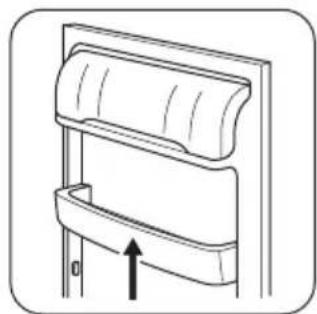

Posicionar as prateleiras da porta

Para permitir o arma-zenamento de emba-lagens de alimentos de várias dimensões, as prateleiras da por-ta podem ser colocadas a diferentes altu-ras.

Puxe gradualmente a prateleira na direcção das setas até se sol- tar e, em seguida, re- posicione da forma pretendida.

Sugestões e conselhos úteis

Conselhos para poupar energia

• Não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.
• Se a temperatura ambiente for alta e o regulador de temperatura se encontrar na definição de baixa temperatura com o aparelho completamente cheio, o compressor pode funcionar continuamente, causando gelo no evaporador. Se isto acontecer, coloque o regulador de temperatura em definições mais quentes, para permitir a descongelação automática, poupando assim no consumo de electricidade.

Conselhos para a refrigeração de alimentos frescos

Para obter o melhor desempenho:

• não guarde alimentos quentes ou líquidos que se evaporam no frigorífico
• cubra ou embrulhe os alimentos, particularmente se tiverem um cheiro forte
• posicione os alimentos de modo a que o ar possa circular livremente em redor

Conselhos para a refrigeração

Conselhos úteis:

Carne (todos os tipos) : embrulhe em sacos de politeno e coloque na prateleira de vidro acima da gaveta de vegetais.

Por motivos de segurança, guarde desta forma por um dia ou dois no máximo.

Alimentos cozinhados, pratos frios, etc: estes devem estar cobertos e podem ser colocados em qualquer prateleira.

Fruta e vegetais: estes devem ser minuciosa-mente limpos e colocados nas gavetas especiais fornecidas.

Manteiga e queijo: estes devem ser colocados em recipientes herméticos especiais ou embrulhados em folha de alumínio ou sacos de politeno para excluir o máximo de ar possível.

Garrafas de leite: estas devem ter uma tampa e devem ser armazenadas na prateleira de garrafas na porta.

Bananas, batatas, cebolas e alho, se não estive- rem embalados, não devem ser guardados no frigorífico.

Conselhos para a congelação

Para o ajudar a tirar partido do processo de congelação, eis alguns conselhos importantes:

• a quantidade máxima de alimentos que pode ser congelada em 24h. está mostrada na placa de dados;
• O processo de congelamento demora 24 horas. Não devem ser adicionados mais alimentos para congelação durante este período;
• congele apenas alimentos de alta qualidade, frescos e extremamente limpos;
• Prepare os alimentos em pequenas quantidades para permitir que sejam rápida e completamente congeladas e para tornar possível subsequentemente descongelar apenas a quantidade necessária;
• embrulhe os alimentos em folha de alumínio ou politeno e certifique-se de que as embalagens são herméticas;
• Não permita que os alimentos frescos e descongelados entrem em contacto com os alimentos já congelados, evitando assim o aumento de temperatura dos alimentos congelados;

• os alimentos sem gordura são melhores para armazenar que os alimentos com gordura; o sal reduz o tempo de armazenamento dos alimentos;

• a água congela. Se for consumida imediata-mente após a remoção do compartimento do congelador, poderá causar queimaduras de gelo na pele;

• é aconselhável que anote a data de congelação em cada embalagem individual para permitir que saiba o tempo de armazenamento.

Conselhos para o armazenamento de alimentos congelados

Para obter o melhor desempenho deste aparelho, siga estas indicações:

• certifique-se de que os alimentos congelados comercialmente foram armazenados adequadamente pelo vendedor;
• certifique-se de que os alimentos congelados são transferidos do supermercado para o congelador no tempo mais curto possível;
• não abra a porta muitas vezes, nem a deixe aberta mais tempo do que o necessário;
• uma vez descongelados, os alimentos degradam-se rapidamente e não podem voltar a ser congelados;
• não exceda o período de armazenamento indicado pelo produtor dos alimentos.

Manutenção e limpeza

Cuidado Retire a ficha da tomada antes de efectuar qualquer operação de manutenção.

Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; a manutenção e a recarga devem, por isso, ser efectuadas exclusivamente por técnicos autorizados.

Limpeza periódica

O equipamento tem de ser limpo regularmente:

• limpe o interior e os acessórios com água morna e sabão neutro.
• verifique regularmente os vedantes de porta e limpe-os para se certificar de que estão limpos e sem resíduos.
• lave e seque minuciosamente.

Importante Não puxe, desloque nem danifique quaisquer tubos e/ou cabos dentro do armário. Nunca utilize detergentes, pós abrasivos, produtos de limpeza muito perfumados ou cera de polir para limpar o interior, pois isto irá danificar a superfície e deixar um odor forte.

Limpe o condensador (grelha preta) e o compressor que está no fundo do aparelho, com uma escova. Esta operação irá melhorar o desempenho do aparelho e poupar consumo de electricidade.

Importante Tenha cuidado para não danificar o sistema de arrefecimento.

Muitos agentes de limpeza de superfícies de cozinhas contêm químicos que podem atacar/danificar os plásticos usados neste aparelho.

Por esta razão é aconselhável que a estrutura exterior deste aparelho seja limpa apenas com água morna com um pouco de solução de limpeza adicionada.

Após a limpeza, volte a ligar o equipamento à tomada de alimentação.

Descongelar o frigorífico

O gelo é automaticamente eliminado do evaporador do compartimento do frigorífico sempre que o compressor motorizado pára, durante o funcionamento normal. A água resultante da descongelação é descarregada por um orifício de descarga para um recipiente especial colocado na parte traseira do aparelho, sobre o compressor motorizado, onde se evapora.

É importante limpar periodicamente o orifício de descarga da água resultante da descongelação, no centro do canal do compartimento do frigorífico, para evitar o transbordamento de água para os alimentos.

Vai sempre formar-se uma certa quantidade de gelo nas prateleiras do congelador e em redor do compartimento superior.

Importante Descongele o congelador quando a camada de gelo atingir uma espessura de cerca de 3-5 mm.

Para remover o gelo, execute estes passos:

1. Desligue o aparelho.
2. Retire os alimentos armazenados, embrulhe-os em várias páginas de jornal e coloque-os num local frio.

O que fazer se...

Advertência Antes da resolução de problemas, retire a ficha da tomada.

A resolução de problemas que não se encontram no manual só deve ser efectuada por um electricista qualificado ou uma pessoa competente.

1. Deixe a porta aberta.
2. Quando a descongelação estiver concluída, seque o interior minuciosamente e volte a colocar a ficha.
3. Ligue o aparelho.
4. Defina o regulador de temperatura para obter a frescura máxima e coloque o aparelho em funcionamento durante duas ou três horas com esta definição.
5. Coloque no compartimento os alimentos previamente retirados.

Importante Nunca utilize ferramentas de metal pontiagudas para raspar o gelo do evaporador, pois pode danificá-lo. Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação além daqueles recomendados pelo fabricante. Um aumento de temperatura das embalagens de alimentos congelados, durante a descongelação, pode encurtar a vida útil de armazenamento.

Períodos de inactividade

Quando o aparelho não é utilizado por longos períodos, observe as seguintes precauções:

- desligue o aparelho da tomada da elec- tricidade

• retire todos os alimentos
• descongele (se previsto) e limpe o aparelho e todos os acessórios
• deixe a(s) porta(s) aberta(s) para evitar cheiros desagradáveis.

Se o armário for mantido ligado, peça a alguém para o verificar esporadicamente, para evitar que os alimentos no interior se estraguem em caso de falha eléctrica.

Importante Existem alguns ruídos durante a utilização normal (compressor, circulação de refrigerante).

Problema Possível dausa Solução
O aparelho não funciona. A lâmpada não funciona.	O aparelho está desligado. Ligue o aparelho.
A ficha não está correctamente in-serida na tomada.	Ligue a ficha do aparelho correcta-mente à tomada de alimentação.
O aparelho não tem alimentação.	Não existe tensão na tomada.	Ligue um aparelho eléctrico diferente à tomada.Contacte um electricista qualificado.
A lâmpada não funciona.	A lâmpada está no modo de espera.	Fecha e abra a porta.
	A lâmpada está defeituosa.	Consulte "Substituir a lâmpada".
O compressor funciona continuamente.	A temperatura não está regulada correctamente.	Defina uma temperatura mais eleva-da.
A porta não está fechada correcta-mente.	A porta foi aberta muitas vezes.	Consulte "Fechar a porta".
	A porta foi aberta muitas vezes.	Não mantenha a porta aberta mais tempo do que o necessário.
A temperatura do produto está mui-to alta.	Deixe que a temperatura do produto diminua até à temperatura ambiente antes de o guardar.
A temperatura ambiente está muito alta.	Diminua a temperatura ambiente.
A água escorre na placa traseira do frigorífico.	Durante o processo de descongela-ção automático, o gelo é desconge-lado na placa traseira.	Isto está correcto.
A água escorre para o fri-gorífico.	A saída de água está obstruída. Limpe	a saída da água.
Os produtos evitam que a água es-corra para o colector de água.	Certifique-se de que os produtos não tocam na placa traseira.
A água escorre para o chão.	A saída de água descongelada não escorre para o tabuleiro de evapo-ração acima do compressor.	Engate a saída de água descongela-da no tabuleiro de evaporação.
A temperatura no aparelho está demasiado baixa.	A temperatura não está regulada correctamente.	Defina uma temperatura mais eleva-da.
A temperatura no aparelho está demasiado alta.	A temperatura não está regulada correctamente.	Defina uma temperatura mais baixa.

Substituir a lâmpada

Retire o parafuso da tampa da lâmpada. Retire a tampa da lâmpada (consulte a figura).

Substitua a lâmpada usada por uma lâmpada nova com a mesma potência e especialmente concebida para aparelhos domésticos (a potência máxima está indicada na tampa da lâmpada).

Instale a tampa da lâmpada.

Aperte o parafuso da tampa da lâmpada. Ligue a ficha à tomada de alimentação. Abra a porta. Certifique-se de que a lâmpada acende.

1. Limpe as juntas da porta.
2. Se necessário, ajuste a porta. Consulte "Instalação".
3. Se necessário, substitua as juntas defeituosas da porta. Contacte o Centro de Assistência Técnica.

Dados técnicos

Dimensão do nicho de instalação
Altura 1580 mm
Largura 560 mm
Profundidade 550 mm
Tempo de reinício 20 h
Tensão 230-240 V
Frequência 50 Hz

As informações técnicas encontram-se na placa de características no lado esquerdo interno do aparelho e na etiqueta de energia.

Instalação

Cuidado Leia as "Informações de segurança" cuidadosamente para a sua segurança e funcionamento correcto do aparelho antes de o instalar.

Posicionamento

Instale este aparelho num local com uma temperatura ambiente que corresponde à classe

climática indicada na placa de dados do aparelho:

Classe climática	Temperatura ambiente
SN +10 °Ca + 32 °C
N +16 °Ca + 32 °C
ST +16 °Ca + 38 °C
T +16 °Ca + 43 °C

Ligação eléctrica

Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de dados correspondem à fonte de alimentação doméstica.

O aparelho deve ter uma ligação à terra. A ficha do cabo de alimentação é fornecida com um

contacto para este objectivo. Se a tomada da fonte de alimentação doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada, em conformidade com as normas actuais, consultando um electricista qualificado.

O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas.

Este aparelho cumpre com as directivas. E.E.C.

Reversibilidade da porta

A porta do aparelho abre para a direita. Se pretender abrir a porta para a esquerda, efectue estes passos antes de instalar o aparelho:

- Desaperte o pino superior e retire o espaçador.

- Retire a cavilha superior e a porta superior.

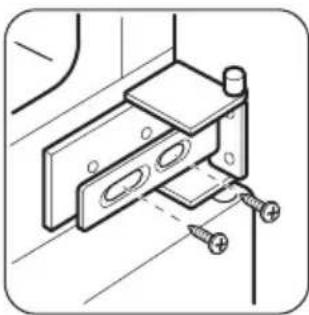

- Desaperte a dobra- diça do meio.

- Aperte a dobradiça do meio.

- Instale a porta superior.

- Aperte o espaçador e o pino superior.

Requisitos de ventilação

A circulação de ar na parte traseira do aparelho tem de ser suficiente.

Cuidado Certifique-se de que o cabo de alimentação se movimenta livremente.

Execute os seguintes passos:

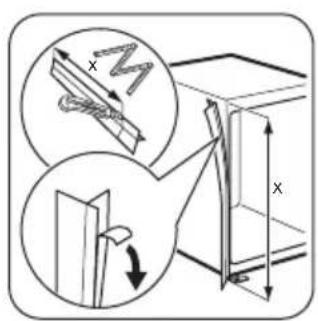

Se necessário, corte a tira vedante adesiva e, em seguida, aplique-a no aparelho, tal como indicado na figura.

Instale o aparelho no local de instalação.

Empurre o aparelho na direcção das setas (1) até que a tampa do espaço superior pare contra o móvel de co-zinha.

Empurre o aparelho na direcção das setas (2) contra o armário no lado oposto da dobradiça.

Ajuste o aparelho no local de instalação.

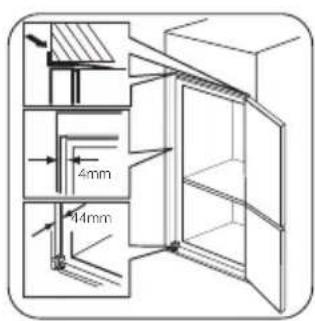

Certifique-se de que a distância entre o aparelho e a extremidade dianteira do armário é de 44 mm.

A tampa da dobradiça inferior (no saco de acessórios) garante que a distância entre o aparelho e o móvel de cozinha está correcta.

Certifique-se de que a folga entre o aparelho e o armário é de 4 mm.

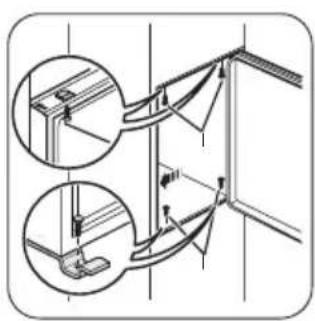

Abra a porta. Coloque a tampa da dobradiça inferior na posição correcta.

Fixe o aparelho no local de instalação com 4 parafusos.

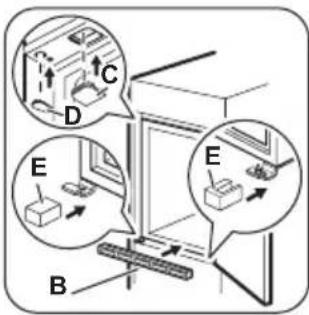

Retire a peça correcta da tampa da dobradiça (E). Certifique-se de que retira a peça DX, no caso da dobradiça direita, SX no caso contrário.

Encaixe as tampas (C, D) nas cavilhas e nos orifícios da dobradiça. Instale a grelha de ventilação (B).

Encaixe as tampas da dobradiça (E) na dobradiça.

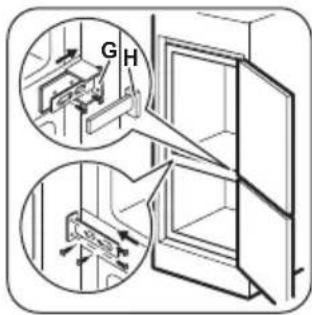

Ligue o aparelho lateralmente à parede lateral do móvel de cozinha:

1. Desaperte os para-fusos da peça (G) e desloque-a até à parede lateral do móvel.

2. Volte a apertar os parafusos da peça (G).

3. Encaixe a peça (H) na peça (G).

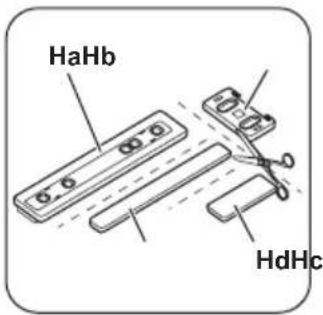

Separe as peças (Ha), (Hb), (Hc) e (Hd).

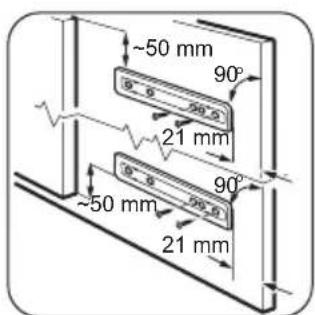

Instale a peça (Ha) no lado interior do móvel de cozinha.

Pressione a peça (Hc) contra a peça (Ha).

Abra a porta do aparelho e a porta de armário de cozinha a um ângulo de 90°.

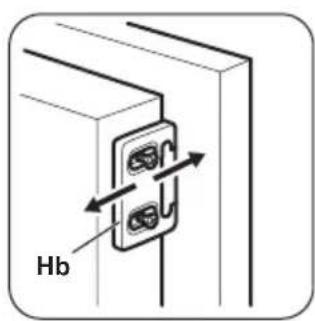

Insira o quadrado pequeno (Hb) na calha (Ha).

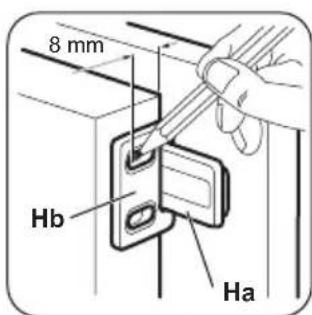

Junte a porta do aparelho e a porta de armário e assinale os orifícios.

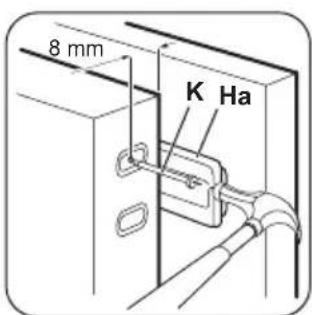

Retire os suportes e assinale uma distância de 8 mm da extremidade exterior da porta onde o prego deve ser colocado (K).

Coloque novamente o quadrado pequeno na calha e fixe-o com os parafusos fornecidos. Alinhe a porta de armário de cozinha e a porta do aparelho, ajustando a peça Hb.

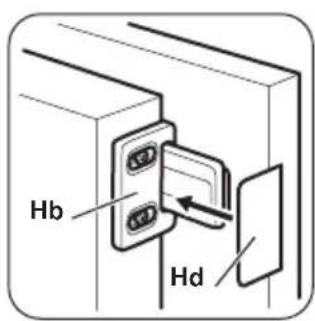

Pressione a peça (Hd) contra a peça (Hb).

Faça uma verificação final para se certificar de que:

• Todos os parafusos estão apertados.
• A tira vedante magnética está bem encaixada no armário.

Preocupações ambientais

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio

Importante Se a temperatura ambiente for baixa (por exemplo, no Inverno), o tamanho do vedante diminui. O tamanho do vedante aumenta quando a temperatura ambiente aumenta.

ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
