Tipo de producto	Frigorífico-congelador independiente
Marca	Zanussi
Modelo	ZBT27430SA
Capacidad neta total	270 L (aprox.)
Capacidad neta del frigorífico	190 L (aprox.)
Capacidad neta del congelador	80 L (aprox.)
Altura	185.0 cm
Anchura	59.5 cm
Profundidad	63.0 cm
Peso	62 kg
Clase de eficiencia energética	E
Consumo anual de energía	280 kWh/año
Nivel de ruido	39 dB(A)
Clase climática	N-ST (16°C a 38°C)
Clasificación de estrellas del congelador	****
Capacidad de congelación	4 kg/24h
Tiempo de almacenamiento durante un corte de luz	16 horas
Tipo de control	Mando del termostato
Luz interior	Sí (LED)
Estantes ajustables	Sí
Huevera	Sí
Bandeja de cubitos de hielo	Sí
Puertas reversibles	Sí
Tipo de descongelación	Frigorífico: Automático; Congelador: Manual
Refrigerante	R600a (isobutano)
Alarma de puerta	Sí

Preguntas frecuentes - ZBT27430SA ZANUSSI

¿Cómo ajusto la temperatura en mi frigorífico-congelador Zanussi ZBT27430SA?

Utilice el mando del termostato situado dentro del compartimento del frigorífico. Gírelo en el sentido de las agujas del reloj para temperaturas más frías y en sentido contrario para más cálidas. Normalmente, la posición media se recomienda para un enfriamiento óptimo.

¿Qué hace la función 'Congelación rápida' y cómo la activo?

La función de congelación rápida reduce rápidamente la temperatura del congelador para congelar alimentos frescos rápidamente. Cuando se activa (generalmente mediante un interruptor o botón), funciona durante aproximadamente 24 horas y luego vuelve automáticamente al funcionamiento normal.

¿Con qué frecuencia debo descongelar el congelador?

Descongele el congelador cuando la acumulación de escarcha supere los 5-10 mm (0.2-0.4 pulgadas). Los modelos de descongelación manual requieren que vacíe el congelador, lo apague y deje que el hielo se derrita. Nunca use herramientas afiladas para raspar el hielo.

¿Por qué mi frigorífico no enfría correctamente?

Compruebe si la puerta está bien cerrada y no obstruida, asegúrese de que el termostato esté ajustado a una temperatura más fría, limpie las bobinas del condensador (generalmente en la parte trasera o inferior) y verifique que el aparato no esté expuesto a la luz solar directa ni cerca de una fuente de calor.

¿Puedo invertir la dirección de apertura de la puerta?

Sí, las puertas son reversibles. Consulte el manual del usuario para obtener instrucciones detalladas. Normalmente, debe quitar las bisagras y manijas de la puerta y luego volver a instalarlas en el lado opuesto. Herramientas necesarias: destornillador y posiblemente una llave inglesa.

¿Cuál es la configuración de temperatura recomendada para el frigorífico y el congelador?

Para una conservación óptima de los alimentos, establezca la temperatura del frigorífico a 4 °C (39 °F) y la del congelador a -18 °C (0 °F). Use un termómetro para verificar las temperaturas reales.

¿Cómo limpio el interior de mi frigorífico?

Vacíe el frigorífico, retire los estantes y cajones y lávelos con agua tibia y jabón. Limpie las superficies interiores con una solución de detergente suave y séquelas bien. Evite limpiadores abrasivos. Limpie las juntas de la puerta regularmente.

¿Por qué hay agua goteando dentro del frigorífico?

Esto puede ocurrir si el desagüe de descongelación está obstruido. Limpie el orificio de drenaje (generalmente en la parte trasera del interior del frigorífico) con un limpiador de pipas o un hisopo de algodón. También compruebe que la junta de la puerta selle correctamente.

¿Cómo reemplazo la bombilla interior?

Desenchufe el aparato. Localice la cubierta de la luz (generalmente en la parte superior del compartimento del frigorífico), retírela tirando o desenroscando, reemplace la bombilla LED por una compatible (generalmente de 1.5 W o 2 W, base de rosca) y vuelva a colocar la cubierta.

¿Qué debo hacer si el aparato hace ruidos inusuales?

Los sonidos de clic o zumbido son normales cuando el compresor arranca o se detiene. Si oye ruidos metálicos, compruebe que el aparato esté nivelado y que las botellas u objetos no se toquen entre sí. Los ruidos de gorgoteo son del flujo de refrigerante. Si los sonidos son fuertes o persistentes, póngase en contacto con el servicio de atención al cliente.

MANUAL DE USUARIO ZBT27430SA ZANUSSI

ES Manual de instrucciones 55

Fridge-Freezer

Frigorífico-congelador

USER MANUAL

Contents

Cuidado Desligue a ficha da tomada eléctrica.

Instalar o aparelho

Instrucciones de seguridad	55
Funcionamiento	57
Primer uso	58
Uso diario	58
Consejos útiles	59

Mantenimiento y limpieza	60
Qué hacer si...	61
Datos técnicos	63
Instalación	63
Aspectos medioambientales	67

Salvo modificaciones.

Instrucciones de seguridad

Por su seguridad y para garantizar el funcionamiento correcto del aparato, antes de instalarlo y utilizarlo por primera vez lea atentamente este manual del usuario, incluidos los consejos y advertencias. Para evitar errores y accidentes, es importante que todas las personas que utilicen el aparato estén perfectamente al tanto de su funcionamiento y de las características de seguridad. Conserve estas instrucciones y no olvide mantenerlas junto al aparato en caso de su desplazamiento o venta para que quienes lo utilicen a lo largo de su vida útil dispongan siempre de la información adecuada sobre el uso y la seguridad.

Por la seguridad de personas y bienes, siga las normas de seguridad indicadas en estas instrucciones, ya que el fabricante no se hace responsable de daños provocados por omisiones.

Seguridad de niños y personas vulnerables

• Este electrodoméstico no está diseñado para que lo usen personas (incluidos niños) con discapacidad física, sensorial o mental, o con experiencia y conocimiento insuficientes, a menos que una persona responsable de su seguridad les supervise o instruya en el uso del electrodoméstico. No permita que los niños jueguen con el electrodoméstico.
• Mantenga los materiales de embalaje alejados de los niños. Existe riesgo de asfixia.
• Si va a desechar el aparato, extraiga el enchufe de la toma, corte el cable de conexión (tan cerca del aparato como pueda) y retire la puerta para impedir que los niños al jugar puedan sufrir descargas eléctricas o quedar atrapados en su interior.

- Si este aparato, que cuenta con juntas de puerta magnéticas, sustituirá a un aparato más antiguo con cierre de muelle (pestillo) en la puerta, cerciórese de inutilizar el cierre de muelle antes de desechar el aparato antiguo. Evitará así que se convierta en una trampa mortal para niños.

Instrucciones generales de seguridad

Advertencia

Mantenga libres de obstrucciones las aberturas de ventilación del alojamiento del aparato o de la estructura empotrada

• El aparato está diseñado para conservar los alimentos y bebidas de una vivienda normal, como se explica en este folleto de instrucciones.
• áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo;
• granjas y por clientes en hoteles, moteles y otros entornos de tipo residencial;
• entornos de tipo hostales o pensiones;
• servicios de catering y actividades similares al por mayor.

- No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación.

- No utilice otros aparatos eléctricos (como máquinas para hacer helados) dentro de los aparatos de refrigeración, a menos que el fabricante haya autorizado su utilización para estos fines.

- No dañe el circuito del refrigerante.

- El circuito del refrigerante del aparato contiene isobutano (R600a). Se trata de un gas na-

tural con un alto nivel de compatibilidad medioambiental, aunque es inflamable.

Durante el transporte y la instalación del aparato, cerciórese de no provocar daños en el circuito de refrigeración.

Si el circuito de refrigeración se daña:

- mantenga el aparato alejado de las llamas y de cualquier fuente de encendido

- ventile bien la habitación en la que se encuentra el aparato

- Es peligroso alterar las especificaciones o modificar este producto en modo alguno. Cualquier daño en el cable de alimentación puede provocar un cortocircuito, un incendio o una descarga eléctrica.

Advertencia Los componentes eléctricos

(cable de alimentación, enchufe, compresor) debe sustituirlos un técnico autorizado o personal de reparaciones profesional a fin de evitar riesgos.

1. El cable de alimentación no se debe prolongar.
2. Compruebe que la parte posterior del aparato no aplaste ni dañe el enchufe. Un enchufe aplastado o dañado puede recalentarse y provocar un incendio.
3. Cerciórese de que tiene acceso al en- chufe del aparato.
4. No tire del cable de alimentación.
5. Si la toma de red está floja, no introduzca el enchufe. Existe riesgo de descarga eléctrica o incendio.
6. No utilice el aparato sin la tapa de la bombilla (si está provisto de ella) de iluminación interior.

- Este aparato es pesado. Debe tener precauciones durante su desplazamiento.

- No retire ni toque elementos del compartimento congelador con las manos húmedas o mojadas, ya que podría sufrir abrasión de la piel o quemaduras por congelación.

- Evite la exposición prolongada del aparato a la luz solar directa.

- Las bombillas que se utilizan en este aparato (si está provisto de ellas) son especiales, y se

han seleccionado exclusivamente para uso en aparatos domésticos. No pueden utilizarse para la iluminación de la vivienda.

Uso diario

• No coloque recipientes calientes sobre las piezas plásticas del aparato.
• No almacene gas ni líquido inflamable en el aparato, ya que podrían estallar.
• No coloque alimentos directamente contra la salida de aire de la pared posterior. (Si el aparato es No Frost, es decir, no acumula escarcha.)
• Los alimentos que se descongelen no deben volver a congelarse.
• Guarde los alimentos congelados, que se adquieren ya envasados, siguiendo las instrucciones del fabricante.
• Se deben seguir estrictamente las recomendaciones del fabricante del aparato sobre el almacenamiento. Consulte las instrucciones correspondientes.
• No coloque bebidas carbonatadas o con gas en el congelador, ya que se genera presión en el recipiente, que podría estallar y dañar el aparato.
• Si se consumen polos helados retirados directamente del aparato, se pueden sufrir que-maduras causadas por el hielo.

Cuidado y limpieza

• Antes de realizar tareas de mantenimiento, apague el aparato y desconecte el enchufe de la toma de red.
• No limpie el aparato con objetos metálicos.
• No utilice objetos afilados para eliminar el hielo del aparato. Utilice un raspador plástico.

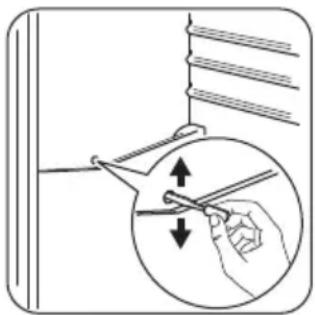

• Inspeccione habitualmente el desagüe del agua descongelada del frigorífico. Si es necesario, limpie el desagüe. Si el desagüe se bloquea, el agua se acumulará en la base del aparato.

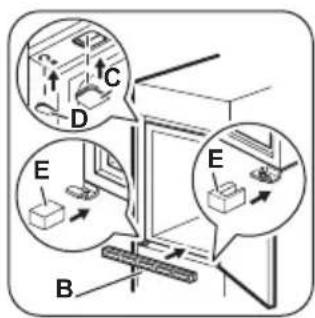

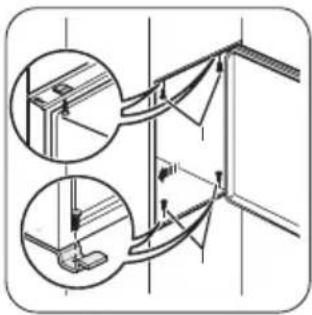

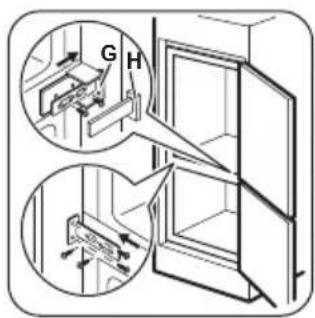

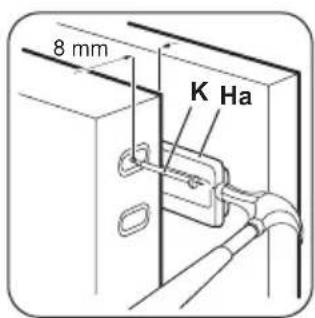

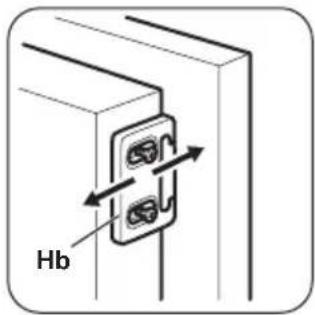

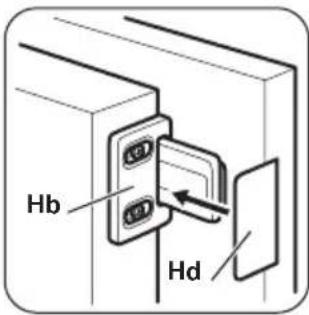

Instalación

Importante Para realizar la conexión eléctrica, siga atentamente las instrucciones de los párrafos correspondientes.

• Desembale el aparato y compruebe que no tiene daños. No conecte el aparato si está dañado. Informe de los posibles daños de inmediato a la tienda donde lo adquirió. En ese caso, conserve el material de embalaje.
• Es recomendable esperar al menos dos horas antes de conectar el aparato, para permitir que el aceite regrese al compresor.

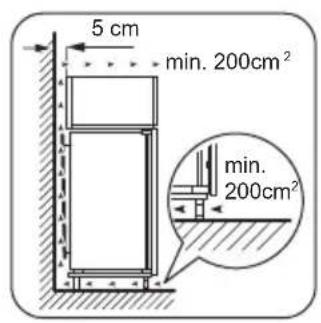

• El aparato debe contar con circulación de aire adecuada alrededor, ya que de lo contrario se produce recalentamiento. Para conseguir una ventilación suficiente, siga las instrucciones correspondientes a la instalación.
• Siempre que sea posible, la parte posterior del producto debe estar contra una pared, para evitar que se toquen las partes calientes (compresor, condensador) y se produzcan quemaduras.
• El aparato no debe colocarse cerca de radiadores ni de hornillas de cocina.
• Asegúrese de que es posible acceder al enchufe después de instalar el electrodoméstico.
• Realice la conexión sólo a un suministro de agua potable (si está prevista una conexión de agua).

Funcionamiento

Encendido

Introduzca el enchufe en la toma.

Gire el regulador de temperatura hacia la derecha, a un ajuste intermedio.

Apagado

Para apagar el aparato, gire el regulador de temperatura hasta la posición "O".

Regulación de la temperatura

La temperatura se regula automáticamente.

Para utilizar el aparato, proceda de la manera siguiente:

- Gire el regulador de temperatura hacia ajustes más bajos para obtener el frío mínimo.

- Gire el regulador de temperatura hacia ajustes más altos para obtener el frío máximo.

Lo más conveniente es ajustar la temperatura en una posición intermedia.

Servicio técnico

• Un electricista homologado deberá realizar las tareas que se requieran para ejecutar el servicio o mantenimiento de este electrodoméstico.
• Las reparaciones de este aparato debe realizarlas un centro de servicio técnico autorizado y sólo se deben utilizar recambios originales.

Protección del medio ambiente

Este aparato no contiene gases perjudiciales para la capa de ozono, ni en el circuito de refrigerante ni en los materiales aislantes. El aparato no se debe desechar junto con los residuos urbanos. La espuma aislante contiene gases inflamables: el aparato se debe desechar de acuerdo con la normativa vigente, que puede solicitar a las autoridades locales. No dañe la unidad de refrigeración, en especial la parte trasera, cerca del intercambiador de calor. Los materiales de este aparato marcados con el símbolo son reciclables.

Sin embargo, el ajuste exacto debe elegirse teniendo en cuenta que la temperatura interior del aparato depende de:

• la temperatura ambiente
• la frecuencia con que se abre la puerta
• la cantidad de alimentos guardados
• la ubicación del aparato.

Importante Si la temperatura ambiente es elevada o el aparato está totalmente lleno y se ha ajustado a las temperaturas más bajas, puede mantenerse en marcha de manera continua provocando la formación de escarcha en la pared posterior. En tal caso, el mando debe colocarse a temperatura más elevada para permitir la descongelación automática y reducir así el consumo energético.

Limpieza de las partes internas

Antes del empleo limpiar todas las partes internas con agua tibia y jabón neutro, a fin de eliminar el característico olor de nuevo y secarlas luego cuidadosamente.

Uso diario

Importante No utilice detergentes ni polvos abrasivos, ya que podrían dañar el acabado

Congelación de alimentos frescos

El compartimento congelador está ideado para la congelación de alimentos frescos y para la conservación a largo plazo de alimentos congelados y ultracongelados.

Para congelar alimentos frescos no es necesario cambiar el ajuste intermedio.

Sin embargo, para lograr una congelación más rápida, gire el regulador de temperatura a un ajuste más alto para obtener el frío máximo.

Importante En esa situación, la temperatura del compartimento frigorífico puede descender por debajo de 0 °C. En ese caso, sitúe el regulador de temperatura en un ajuste menos frío.

Coloque los alimentos que vaya a congelar en el compartimento superior.

Almacenamiento de alimentos congelados

Al poner en marcha el aparato por primera vez o después de un periodo sin uso, déjelo en marcha al menos durante 2 horas con un ajuste alto antes de colocar los productos en el compartimento.

Importante En caso de producirse una descongelación accidental, por ejemplo, por un corte del suministro eléctrico, si la interrupción ha sido más prolongada que el valor indicado en la tabla de características técnicas bajo "tiempo de elevación", los alimentos descongelados deben consumirse cuanto antes o cocinarlos de inmediato y volverlos a congelar (después de que se hayan enfriado).

Descongelación

Los alimentos ultracongelados o congelados, antes de utilizarlos, se pueden descongelar en el compartimento frigorífico o a temperatura ambiente, dependiendo del tiempo de que se disponga.

Es posible incluso cocinar piezas pequeñas congeladas, tomadas directamente del congelador; en tal caso, el tiempo de cocción será más prolongado.

Producción de cubitos de hielo

Este aparato cuenta con una o varias bandejas para la producción de cubitos de hielo. Llene las bandejas con agua y colóquelas en el compartimento congelador.

Importante No utilice instrumentos metálicos para retirar las bandejas del congelador.

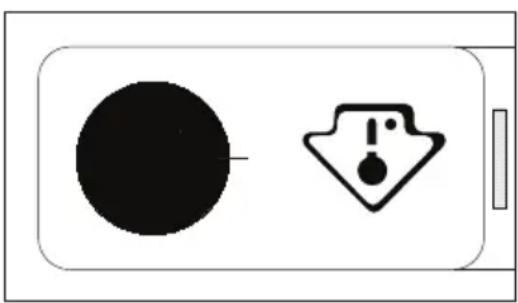

Importante este aparato está autorizado para su venta en Francia.

En conformidad con la normativa válida en dicho país, deberá ir provisto de un dispositivo especial (consulte la figura) situado en el compartimiento inferior del frigorífico para indicar la zona más fría del mismo.

Las paredes del frigorífico cuentan con una serie de guías para colocar los estantes del modo que se pre-fiera.

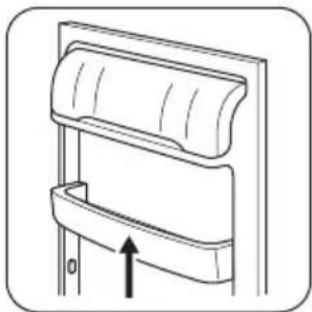

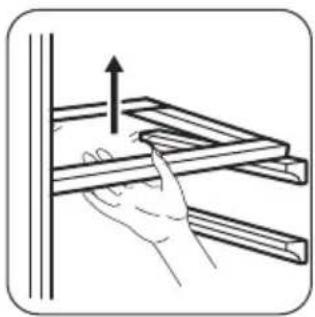

Colocación de los estantes de la puerta

Para poder guardar alimentos de distintos tamaños, los estantes de la puerta se pueden colocar a diferentes alturas.

Eleve paulatinamente el estante en la dirección de las flechas hasta retirarlo del soporte y colóquelo en la posición que pre-fiera.

Consejos útiles

Consejos para ahorrar energía

- No abra la puerta con frecuencia ni la deje abierta más tiempo del estrictamente necesario.

- Si la temperatura ambiente es elevada, la temperatura del aparato se ha ajustado en los valores más altos y está totalmente lleno, el compresor podría funcionar de manera continua, provocando la formación de escarcha o hielo en el evaporador. Si esto sucede, gire el regulador de temperatura a valores inferiores para permitir la descongelación automática y ahorrar en el consumo eléctrico.

Consejos para la refrigeración de alimentos frescos

Para obtener los mejores resultados:

- no guarde en el frigorífico alimentos calientes ni líquidos en evaporación;

- cubra o envuelva los alimentos, en especial si tienen sabores fuertes;

- coloque los alimentos de modo que el aire pueda circular libremente entre ellos.

Consejos para la refrigeración

Consejos útiles:

Carne (de todo tipo): guárdela en bolsas de plástico y colóquela en el estante de vidrio, sobre el cajón de las verduras.

Por razones de seguridad, guárdela de ese modo durante uno o dos días, como máximo.

Alimentos cocinados, platos fríos, etc.: los debe cubrir y puede colocarlos en cualquiera de los estantes.

Frutas y verduras: se deben limpiar a conciencia y colocar en los cajones especiales suministrados a tal efecto.

Mantequilla y queso: colóquelos en recipientes herméticos especiales o envueltos en papel de aluminio o en bolsas de plástico, para excluir tanto aire como sea posible.

Botellas de leche: deben tener tapa y se colocarán en el estante para botellas de la puerta.

Los plátanos, las patatas, las cebollas y los ajos, si no están empaquetados, no deben guardarse en el frigorífico.

Consejos sobre la congelación

Estos consejos son importantes para poder aprovechar al máximo el proceso de congelación:

- la cantidad máxima de alimentos que puede congelarse en 24 horas se muestra en la placa de datos técnicos;

• el proceso de congelación requiere 24 horas. Durante ese periodo no deben añadirse otros alimentos para congelación;
• congele sólo productos alimenticios de máxima calidad, frescos y perfectamente limpios;
• prepare los alimentos en porciones pequeñas para que se congelen de manera rápida y total, así como para poder descongelar posteriormente sólo las cantidades necesarias;
• envuelva los alimentos en papel de aluminio o polietileno y compruebe que los envoltorios quedan herméticamente cerrados;
• no permita que alimentos frescos y sin congelar entren en contacto con alimentos ya congelados, para evitar el aumento de temperatura de los segundos;
• los alimentos magros se congelan mejor que los grasos; la sal reduce el tiempo de almacenamiento de los alimentos;
• el hielo, si se consume inmediatamente después de retirarlo del compartimento congelador, puede provocar quemaduras por congelación en la piel;

- es recomendable etiquetar cada paquete con la fecha de congelación para controlar el tiempo que permanecen almacenados.

Consejos para el almacenamiento de alimentos congelados

Para obtener el máximo rendimiento de este aparato, deberá:

• comprobar que el comerciante ha mantenido los productos congelados correctamente almacenados;
• procurar que los alimentos congelados pasen de la tienda al congelador en el menor tiempo posible;
• evitar la apertura frecuente de la puerta o dejarla abierta más del tiempo estrictamente necesario;
• los alimentos descongelados se deterioran con rapidez y no pueden congelarse de nuevo;
• no supere el tiempo de almacenamiento indicado por el fabricante de los alimentos.

Mantenimiento y limpieza

Precaución Antes de realizar tareas de mantenimiento, desenchufe el aparato.

Este equipo contiene hidrocarburos en la unidad de refrigeración; por tanto, el mantenimiento y la recarga deben estar a cargo exclusivamente de técnicos autorizados.

Limpieza periódica

El equipo debe limpiarse de manera habitual:

• Limpie el interior y los accesorios con agua templada y un jabón neutro.
• Revise y limpie periódicamente las juntas de la puerta para mantenerlas limpias y sin restos.
• Aclare y seque a fondo.

Importante No mueva, dañe ni tire de los conductos o cables del interior del armario. No utilice detergentes, polvos abrasivos, productos de limpieza perfumados ni cera para limpiar el interior, ya que dañarán la superficie y dejarán un fuerte olor.

Limpie el condensador (rejilla negra) y el compresor de la parte posterior del aparato con un cepillo. Esa operación mejorará el rendimiento del aparato y reducirá el consumo eléctrico.

Importante Tenga cuidado para no dañar el sistema de refrigeración.

Muchas marcas de limpiadores de superficies de cocina contienen químicos que pueden atacar o dañar los plásticos del aparato. Por tal razón, se recomienda que el exterior del aparato se limpie sólo con agua templada a la que se añadirá un poco de líquido lavavajillas.

Después de la limpieza, vuelva a conectar el aparato a la toma de red.

Descongelación del frigorífico

La escarcha se elimina automáticamente del evaporador del frigorífico cada vez que se detiene el compresor, durante el funcionamiento normal. El agua de la descongelación se descarga a través de un orificio hacia un recipiente espe-

cial situado en la parte posterior del aparato, sobre el motor compresor, donde se evapora.

Es importante limpiar periódicamente el orificio de salida del agua de descongelación situado en la mitad del canal del compartimento frigorífico para evitar que el agua se desborde y caiga sobre los alimentos del interior.

Descongelación del congelador

Siempre se forma un poco de escarcha en los estantes del congelador y en torno al compartimento superior.

Importante Descongele el congelador sólo cuando la capa de escarcha alcance un grosor de unos 3 a 5 mm.

Para eliminar la escarcha, siga estos pasos:

1. Apague el aparato.
2. Retire los alimentos congelados, envuélvalos en varias hojas de papel periódico y colóquelos en un sitio fresco.
3. Deje la puerta abierta.

4. Cuando finalice la descongelación, seque bien el interior y vuelva a colocar el tapón.

5. Encienda el aparato.

6. Ajuste el regulador de temperatura para obtener el máximo frío y haga funcionar el aparato durante dos o tres horas con dicho ajuste.
7. Vuelva a introducir los alimentos que retiró previamente.

Importante No utilice herramientas metálicas afiladas para raspar la escarcha del evaporador, ya que podría dañarlo. No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de derretimiento del hielo, excepto los recomendados por el fabricante. La elevación de la temperatura de los paquetes de alimentos congelados, durante la descongelación, puede acortar la duración de su almacenamiento.

Periodos sin funcionamiento

Si el aparato no se utiliza durante un tiempo prolongado, tome las siguientes precauciones:

- desconecte el aparato de la red eléctrica;

• extraiga todos los alimentos;
• descongele (si así está previsto) y limpie el aparato y todos sus accesorios.
• deje la puerta(s) entreabierta para prevenir olores desagradables.

Si va a mantener el armario en marcha, solicite a alguien que lo inspeccione de vez en cuando para evitar que los alimentos se echen a perder en caso de un corte de energía.

Qué hacer si...

Advertencia Antes de realizar cualquier reparación, desconecte el enchufe del aparato de la toma de red.

Sólo un electricista o un técnico profesional debe llevar a cabo cualquier reparación que no figure en este manual.

Importante Se producen ruidos durante el funcionamiento normal (compresor, circulación del refrigerante).

Problema Posible causa Solución
El aparato no funciona. La bombilla no funciona.	El aparato está apagado. Encienda el aparato.
El aparato no está correctamente	enchufado a la toma de corriente.	Enchufe el aparato correctamente a la toma de corriente.
El aparato no recibe suministro eléctrico. No hay tensión en la toma de corriente.		Enchufe un aparato eléctrico diferente a la toma de corriente.Llame a un electricista cualificado.
La bombilla no funciona.	La bombilla está en espera.	Cierre y abra la puerta.
	La bombilla es defectuosa.	Consulte la sección "Cambio de la bombilla".
El compresor funciona continuamente.	La temperatura no se ha ajustado correctamente.	Seleccione una temperatura más alta.
	La puerta no está bien cerrada.	Consulte la sección "Cierre de la puerta".
La puerta se ha abierto con excesiva frecuencia.		No mantenga abierta la puerta más tiempo del necesario.
La temperatura de los alimentos es demasiado alta.		Deje que la temperatura de los alimentos descienda a la temperatura ambiente antes de guardarlos.
La temperatura ambiente es demasiado alta.		Reduzca la temperatura ambiente.
El agua fluye por la placa posterior del frigorífico.	Durante el proceso de descongelación automática, el hielo se descongela en la placa posterior.	Es correcto.
El agua fluye al interior del frigorífico.	La salida de agua está obstruida. Limpie la salida de agua.
Los alimentos impiden que el agua fluya al colector.		Asegúrese de que los alimentos no entran en contacto con la placa posterior.
El agua fluye hacia el sue-lo.	El agua de la descongelación no fluye hacia la bandeja de evaporación situada sobre el compresor.	Fije la salida de agua de descongelación a la bandeja de evaporación.
La temperatura del aparato es demasiado baja.	El regulador de temperatura no se ha ajustado correctamente.	Seleccione una temperatura más alta.
La temperatura del aparato es demasiado alta.	El regulador de temperatura no se ha ajustado correctamente.	Seleccione una temperatura más baja.

Cambio de la bombilla

Precaución Desenchufe el aparato de la toma de corriente.

Retire el tornillo de la tapa de la bombilla. Extraiga la tapa de la bombilla (consulte la ilustración).

Cambie la bombilla por una nueva de la misma potencia y específicamente diseñada para electrodomésticos (la potencia máxima se indica en la tapa de la bombilla).

Instale la tapa de la bombilla.

Apriete el tornillo de la tapa de la bombilla.

Enchufe el aparato a la toma de corriente.

Abra la puerta. Compruebe que la bombi-lla se enciende.

Medidas de la cavidad
Altura 1580 mm
Anchura 560 mm
Profundidad 550 mm
Tiempo de estabilización 20 h
Voltaje 230-240 V
Frecuencia 50 Hz

La información técnica se encuentra en la placa de características, situada en el lado interior iz-

Instalación

Precaución Lea atentamente la

"Información sobre seguridad" para

garantizar su propia seguridad y el correcto funcionamiento del electrodoméstico antes de instalar el electrodoméstico.

Cierre de la puerta

1. Limpie las juntas de la puerta.
2. Si es necesario, ajuste la puerta. Consulte "Instalación".
3. Si es necesario, cambie las juntas defectuosas. Póngase en contacto con el servicio técnico.

quierdo del aparato, y en la etiqueta de consumo energético.

Colocación

Instale el aparato en un punto en el que la temperatura ambiente se corresponda con la clase climática indicada en la placa de datos técnicos del aparato:

Clase climática	Temperatura ambiente
SN +10°C a + 32°C
N +16°C a + 32°C
ST +16°C a + 38°C
T +16°C a + 43°C

Conexión eléctrica

Antes de conectar el aparato, compruebe que el voltaje y la frecuencia que aparecen en la placa de datos técnicos se corresponden con el suministro de la vivienda.

El aparato debe tener conexión a tierra. El enchufe del cable de alimentación se suministra

con un contacto para tal fin. Si la toma de red de la vivienda carece de conexión a tierra, conecte el aparato a una toma de tierra conforme con la normativa, después de consultar a un electricista profesional.

El fabricante rechaza toda responsabilidad si no se toman las precauciones antes indicadas.

Este aparato es conforme con las directivas de la CEE.

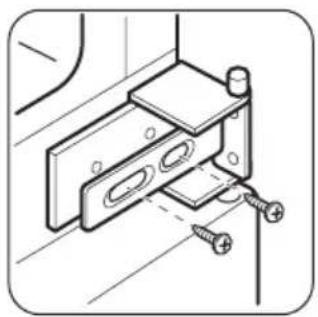

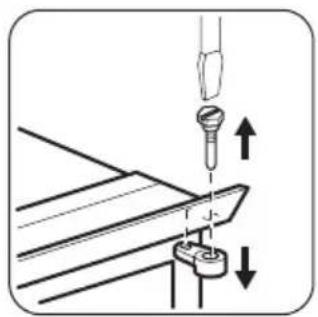

Cambio del sentido de apertura de las puertas

La puerta del aparato se abre hacia la derecha. Si desea abrir la puerta hacia la izquierda, siga estas instrucciones antes de instalar el aparato:

• Afloje y extraiga el separador superior.
• Retire el pasador superior y la puerta superior.

• Retire la puerta inferior.
• Afloje el pasador inferior.

En el lado opuesto:

• Instale el pasador inferior.
• Instale la puerta inferior.
• Apriete la bisagra intermedia.
• Instale la puerta superior.
• Apriete el espaciador y el pasador superior.

Requisitos de ventilación

El aire debe poder circular libremente por la parte posterior del aparato.

Instalación del aparato

Precaución Compruebe que el cable de alimentación puede moverse con facilidad.

Ejecute los pasos siguientes:

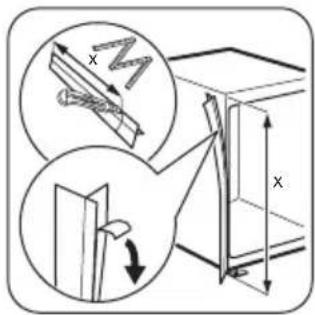

Si es necesario, corte la cinta selladora adhesiva y péguela al aparato como se muestra en la figura.

Instale el aparato en el hueco.

Empuje el aparato en el sentido de las flechas (1) hasta que la cubierta de separación superior haga tope contra el mueble de cocina.

Empuje el aparato en el sentido de las flechas (2) contra el mueble en el lado opuesto de la bisagra.

Ajuste el aparato en el hueco.

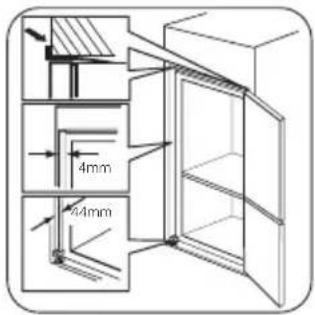

Asegúrese de que ha- ya una distancia de 44 mm entre el aparato y el borde delantero del mueble.

La tapa de la bisagra inferior (incluida en la bolsa de accesorios) garantiza la correcta separación entre el aparato y el mueble.

Asegúrese de que quede un espacio de 4 mm entre el aparato y el mueble.

Abra la puerta. Colo- que la tapa de la bisa- gra inferior en su lugar.

Fije el aparato al hue- co con 4 tornillos.

Retire la parte correcta de la tapa de la bisagra (E). No olvide extraer la pieza DX, en el caso de la bisagra derecha, y la pieza SX en el caso contrario.

Fije las tapas (C, D) a las lengüetas y a los orificios de la bisagra. Instale la rejilla de ventilación (B).

Fije las tapas (E) a la bisagra.

Conecte el aparato lateralmente con la puerta del mueble de cocina:

1. Afloje los tornillos de la pieza (G) y desplace la pieza (G) hasta la puerta del mueble.
2. Vuelva a apretar los tornillos de la pieza (G).
3. Fije la pieza (H) a la pieza (G).

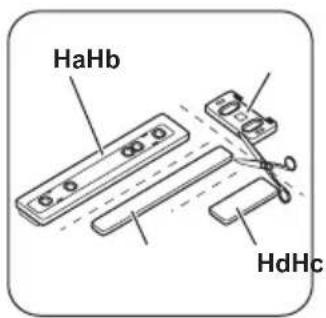

Desconecte las piezas (Ha), (Hb), (Hc) y (Hd).

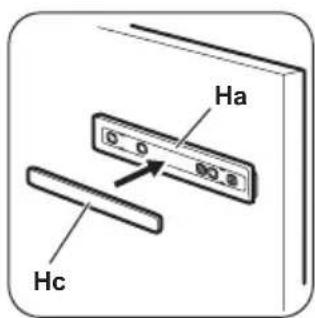

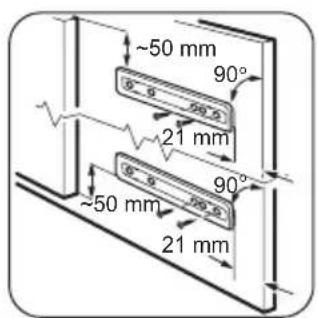

Instale la pieza (Ha) en el lado interno del mueble de cocina.

Empuje la pieza (Hc) contra la pieza (Ha).

Abra la puerta del aparato y la del mueble de cocina en un ángulo de 90°.

Introduzca el cuadrado pequeño (Hb) en la guía (Ha).

Coloque juntas las puertas del aparato y del mueble de cocina y marque los orificios.

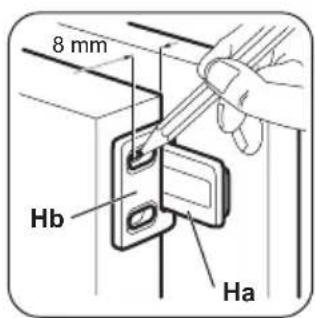

Quite los soportes y ponga una marca a una distancia de 8 mm desde el borde exterior de la puerta en la que se debe colocar el clavo (K).

Vuelva a colocar el cuadrado pequeño en la guía y fijelo con los tornillos suministrados. Alinee las puertas del mueble de cocina y del aparato mediante el ajuste de la pieza Hb.

Presione la pieza (Hd) contra la pieza (Hb).

Finalmente, compruebe que:

• Todos los tornillos están apretados.
• La cinta selladora magnética está firmemente sujeta al armario.

Aspectos medioambientales

El símbolo ¿que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este

Importante Si la temperatura ambiente es baja (por ejemplo, en invierno), el tamaño de la junta disminuye. El tamaño de la junta aumenta cuando sube la temperatura ambiente.

producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.
