HRP 6.5 CM (OW)HA - Exaustor de cozinha HOTPOINT-ARISTON - Manual de utilização gratuito

Tipo de produto	Coifa exaustora
Marca	HOTPOINT-ARISTON
Modelo	HRP 6.5 CM (OW)HA
Largura	59.8 cm
Profundidade	50 cm
Altura (mín-máx)	61-82 cm
Diâmetro de saída de ar	150 mm (adaptável a 120 mm)
Alimentação elétrica	230 V ~ 50 Hz
Número de velocidades	3 velocidades + parada
Função Booster	Não
Tipo de comando	Mecânico (botões de pressão)
Iluminação	LED
Filtro de gordura	Metálico, lavável em máquina de lavar louça
Filtro de carvão	Opcional (para versão recirculação)
Modo de evacuação	Evacuação externa ou recirculação (necessita kit de carvão)
Ajuste de altura	Sim (telescópico)
Manutenção dos filtros	Limpeza mensal do filtro de gordura; substituição do filtro de carvão a cada 20 meses
Substituição das lâmpadas	LED integrada: contatar o serviço de assistência
Distância mínima (gás)	65 cm
Distância mínima (elétrica)	55 cm

Perguntas frequentes - HRP 6.5 CM (OW)HA HOTPOINT-ARISTON

Qual é a distância mínima entre a coifa e o fogão?

Para um fogão a gás, a distância mínima é de 65 cm; para um fogão elétrico, é de 55 cm. Se o manual do fogão recomendar uma distância maior, siga essa.

Como limpar o filtro de gordura?

O filtro de gordura metálico deve ser limpo pelo menos uma vez por mês. Você pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar louça em temperatura baixa em ciclo curto.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 20 meses aproximadamente (ou antes se o odor persistir). Ele não pode ser lavado nem regenerado.

Como redefinir o alarme de saturação dos filtros?

Com a coifa ligada, pressione o botão T5 (para modelos mecânicos) ou T4 (para os táteis) por 3 segundos. O indicador pisca três vezes para confirmar a redefinição.

O que fazer se a coifa não funcionar?

Verifique se não há falta de energia, se uma velocidade está selecionada e se o disjuntor não está desarmado. Desconecte o aparelho por 5 segundos e depois reconecte. Se o problema persistir, contate o serviço de assistência.

Posso usar a coifa em versão recirculação?

Sim, mas você deve instalar um kit de filtragem de carvão ativado (não fornecido). Consulte a seção 'Versão recirculação' do manual para as instruções de montagem.

Como substituir a lâmpada LED?

As lâmpadas LED são integradas. Para substituí-las, contate o serviço de assistência técnica. Não tente substituí-las você mesmo.

Posso cozinhar com chamas sob a coifa?

Não, é estritamente proibido flambar alimentos sob a coifa. O uso de chamas livres pode danificar os filtros e causar um incêndio.

Como instalar a coifa em versão evacuação externa?

Conecte a coifa a um duto de evacuação de diâmetro 150 mm (ou 120 mm com redutor) que leve ao exterior. O duto deve ser o mais curto e liso possível, com o mínimo de curvas.

O que significam as piscadas dos botões no painel de controle?

Para modelos mecânicos: se o ícone T2 piscar, o filtro de gordura está saturado; se T3 piscar, o filtro de carvão está saturado. Para modelos táteis: a barra esquerda pisca para gordura, a direita para odores.

MANUAL DE UTILIZADOR HRP 6.5 CM (OW)HA HOTPOINT-ARISTON

Instruções para a utilização EXAUSTOR

Indices

Instruções para a utilização,1

Montagem,4

Adverténcias, 14

Assistência,28

Instalacao,47

Comandos PYRAMID,48

Manutenção e custado,49

Anomalias e soluções,50

NL

Nederlands

! É importante guardar este manual para poder consulá-lo a qualquer momento. Em caso de vend,cessão ou transferência, assegure-se de que este permaneceRUNTO com o produits.

! Leia atentamente as instruções: contentem informações importantes sobre a instalação, o uso e a segurarça.

! Não efectue alterações electrolyicas ou mecanicas no produits ou nas conduitas de descarga.

Segurarca geral

• A distança minima entre a superficie de suporte dos recipientes no disposicao de cozedura e a parte mais baixa do exhaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre una plac de cozedura a gás
55 cm se o exaustor for instalado sobre una plac de cozedura electrica.

Se as instruções de instalação do disposito de cozedura a gás especialism um distência maior, é necessário considerá-la.

• O exaustor dispõe de buchas de fi xação adequadas à maior das paredes/ tectos.

Ainda assim, é necessário contactar um专业技术e qualiço como para assegurar a idoneidade dos materiais consoante o tipo de parede/pecto, que deve ser sufí cientemente robusto para suportar o peso do exaustor.

• Atença! Não ligue o aparecido à rede electrica até que a instalação estája totalmente conclusão.

• Antes de qualquer operacao de limpeza ou manutencao, deslgue o exaustord da rede eletrica retirando a fi cha da tomada ou desligando o interruptor geral da casa.

• Para todas as operações de instalacao e manutenção,'utilizar luvas de proteção.
• O aparecido não se destina ao uso por parte de crianças ou pessoas com capacidades fisicas sensoriais e/oumentais reduzidas ou sem experiencia e conheçimentos, a menos que se encontrar sob a supervisão ou tenham recebido instruções sobre o uso do aparecido por parte de uma pessoa responsavel pela sua segança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.
• Nunca utilizar o produits sem fi ltro de gordura correctamente instalado!
• O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.
• O local deve dispar de ventilacao suficiente quando o exaustor éutilizzato em simultaneo com outros apareiros que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido para uma conduça usada para a descarga de fumes produzidos por apareiros de combustão a gás ou outros combustíveis.
• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozinar alimentos em chama livre sob o exaustor; a utilizesçao de chamas livres danifica os filtros e pode provocar incendios, como tal, deve ser evitada.
• É aconsehlável manter sob controlo constante a fritura de alimentos, para evaporar que o oleo aquecido entre em combustão.
• Em relacion as medidas痫icas e de segurar a adoptar para a descarga dos fumos, siga escrupulosamente os

regulamentos das autoridades locais competentes.

• É aconselhável limpar freqüentemente o produits, quer interna quer externamente (PELO MENOS UMA VEZ POR MÉS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).
• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos fi ltros implica risco de incério.
• Não utilizes ou deixa o exaustor sem lâmpadas correctamente montadas, por possivel risco deCHOque electrolyico.
• Declina-se qualquer responsabilitadepor eventuais inconvenientes, danos ou incendios provocados pelo aparelhoderivados do incumprimento dasinstruções presentes neste manual.
• Atença! As partes acesseis podem fi car muito quentes se realizadas com apareiros de cozedura.
• O presente aparecido pode ser realizado por crianças com mais de 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou com pouca experiencia e conheçimentos, caso sejam adequamente viagiadas ou caso tenham recebido instruções em relação ao uso do aparecido de forma segura e tenham conheçimento dos perigos associados. As crianças não devem brincar com o aparecido. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilência.

NL

Attentie

! Nunca recorra a先进技术 não autorizados.

Comunique:

• o tipo de avaria;
• o modelos da boaquina (Mod.);
• o número de série (S/N);

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho.

NL

Service

! Wendt u nooit tot nicht erkende monteurs.

Para a instalacao correcta do produits, ver as figuras disponveis nas primeiras páginases destemanual.

A instalacao deve ser efectuada por pessoal quali cado.

Ligação eletrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de caracteristicas situada dentro do exaustor. Se tiver uma fi cha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessivel. Se não tiver uma fi cha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessivel, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atença! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verifi car o seu corretofunção.

Descarga do ar (para as versões aspirantes)

Ligue o exaustora tubos e orificios de descarga de parede com diametro equivalente a saida do ar (flange de uniao). A utilizesao de tubos e orificios de descarga de parede com diametro inferior implica um diminuicao das performances de aspiracao e um sensivel aumento do ruido.

Declina-se qualquer responsabilitadene neste caso.

! Use una conduita con o comprimento minimo indispensable.

! Evite alteracoes drasticas de seccao da conduta.

! Use una conduita con o interior o mais liso possivel.

! O material da conduita deve ser aprovado pelas normas,

! Não ligue o exaustor a conduitas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).

! Para a descarga do ar a evacuar, respeite as indentações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado atraves de uma cavidade na parede a menos que esta cavidade não se destine a este fim.

! Equipe o local com conduitas de admissao para fazer que o exaustor crie uma pressao negativa na divisao (que nao deve superar os 0,04 mbar).

Filtrante ou aspirante?

! O exhaustor está pronto para ser utilizes na versão aspirante.

Para utiliser o exaustor na versão filtrante, deve instalar o KIT ACESSORIO correspondente.

Nota: Se fornecido, em algunos casos, o Sistema de filtragem adicional à base de carões activos pode já estar instalado no exaustor.

As informacoes para a transformacao do exaustor em versusao aspirante para a versao fi Itrante esta presentes neste manual (ver "Versao fi Itrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior atraves de una conducta de descarga (diametro 150~mm ) fi xada na flange de uniao. O diametro do tubo de descarga deve ser equivalente ao diametro do anel de ligacao.

Atença! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10^ ) de forma a poder transporte o an para o exterior mais fácilmente. Se o exaustor dispuser de fi ltros de carvão,"These devem ser retirados.

Versão fi Itrante

O exaustor depura o ar e emite ar limpo na divisao. Para utilizes o exaustor esta versao, é necessario instalar umsystema de fi ltração adicular, à base de carões activos. Para esta versao, é necessario um deflector de ar, reducao e fi ltro(s) de carão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados tíncinos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	∅ do tubo de descarga (cm)
PYRAMID 60 cm	61-82 59	.8 50 15/1	2
PYRAMID 70 cm	61-82 69	.8 50 15/1	2
PYRAMID 90 cm	61-82 89	.9 50 15/1	2

Verficar a placá de modo a verficar a absorção total e a absorção de luz.

	Potência	Tensão Engate	Medidas
Halogénea 25 W 2	x 25 W	230 V	G9	L40xØ14
Halogénea 20 W 2	x 20 W	12 V	G4	L30xØ10

LED*	Grupo de risco 1 de acordo com a norma EN 62471

CE	O Modelo está em conformidade com as seguides direcivas :·Direciva “Baixa tensão” 2006/95/EC (12-12-2006)·Direciva “EMC” 2004/108/EC (15-12-2004)·Referência RU no. 66/2014 integrando a Direciva no. 2009/125/CE.

Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF luzes

Modelos com paine Soft Button

HNP 9.8 AB X/HA

T1T2T3T4T5

T6

T1 Reset motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Ao 5 minutos, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, confi gurando a velocidade selecionada.

T6 ON/OFF luzes

Aviso fi Itro de gorduras e cheiros

Se o icone relativo à primeira velocidade T2 ficar intermitente,iso significa que o filtro de gorduras está saturado;se o icone relativo a segunda velocidade T3 ficar intermitente, significa que o filtro de cheiros está saturado e seambleos osiconesT2eT3ficarem intermitentes,significa que ambos os filtros está saturados.Sera necessario proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros"B"(ver "Manutenção e cuidado").

Para efectuar o reset do controle do fi Itro:

Enquanto o exaustor está ligado, pressione T5 durante tres segundos.

O led que assinala o aviso pisca tres vezes e(before regressa a visualização de functimento normal.

No caso de征求意见 simultaneo de outros os filtros, é necessário repetir a operação de reset.

A primaire sequencia faz o reset do fi ltro de gorduras e a segunda do fi ltro de cheiros.

Configuração do exaustor:

Para configurar a modalidade de functiOnamento do exaustor pretendida, com o aparelho desligado, pressione T5 durante circa de 6 segundos. O icone T2 ou T3 acende-se, indicao o tipo de instalacao: T2 aspirante, T3 filtrante. E possivel alterar o tipo de instalacao pressionando ciclicamente a tecla T5.

Para guardar a nova configuraçao, é necessario pressionar a tecla T1.

Modelos com pane1 Soft Button + Visor

HNP 6.5S CD X/HA

HPS 60 IX/HA

T1T2T3T4T5T6

1 ON/OFF motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botao, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Ao pressionar o botão, o exaustor passa para a velocidade seguinte.

T4 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor ficar intermitente lentamente a letra "b". Após 5 minutos, o exaustor regressa à velocidade confi gurada anteriormente, efeito que se pode obter également durante o funcionaamento do booster, pressionando uma tecla de velocidade (T2 ou T3).

T5 Timer

Ao pressionar este botão, o desligamento automatico do exaustor é atraso 5 minutos. A contagem decrescente da hora do timer é visualizada no visor. O timer pode ser confi gurado apenas para as velocidadesmanuals, não para o booster.

T6 ON/OFF Iuzes

Aviso fi Itro de gorduras e cheiros

Se a barra em cima, à esquerda, fi car intermitente, significa que o filtro de gorduras está saturado.

Se a barra em cima, à direita, ficar intermitente, significá que o filtro de cheiros está saturado.

Se ambas as barras fi caretm intermitentes, significa queAmbos os filtros estao saturados.

Sera necessario proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado"); este最後, apenas para os exaustores filtrantes.

Para efectuar o reset do controle do fi Itro:

Enquanto o exaustor está ligado, pressione T4 durante tres segundos.

No caso de征求意见 simultaneo de outros os filtros, é necessário repetir a operação de reset.

A primaire sequencia faz o reset do fi Itro de gorduras e a segunda do fi Itro de cheiros.

Confi guração do exaustor

Para configurar a modalidade de functimento do exhaustor pretendida, com o aparelho desligado, pressione T4 duranteerca de 6 segundos. Depois de um bip longo, o tipo de instalacao évisualizzato no visor.

Aspirante

(quadrado em baixo à esquerda intermitente).

Filtrante

(quadrado em baixo à direita intermitente).

É possével alterar o tipo de instalação pressionando a tecla T4. Para sair da modalidade de configuração, é necessário pressionar T1, que faz com que o produits deslgue,guardando a ultima confi guração visualizada.

Manutenção e cuidado

Atença! Antes de qualquer operação de limpeza ou manutenção, deslgue o exaustor da rede electrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire aspeléculas de proteção
• Elimine as impurezas com uma esponja humida e pouco detergente neutro
• Enxague com um pan humido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periodica

O exaustor deve ser limpo frequentlymente (pelo menos com a mesma frequencia com que executa a manutenção dos fíltros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes liquidos neutros eágua morna.

Evite o uso de produits abrasivos ou corrosivos.

Atença: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implicá risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilité por eventuels danos ao motor ou incêndios provocados por uma manutenção Incorrecta ouleo incumprimento das advertências acima.

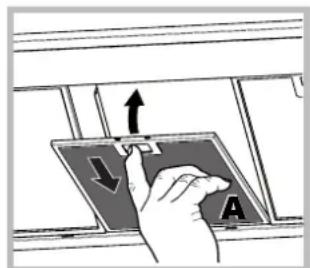

Manutenção dos fi ltros de gorduras (A)

O fi乳房 de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos,manualmente ou na区内a de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o fi Itro de gorduras metalico pode perdar a cor, mas o desempenho de filtragem não sofre alterações.

PT

Substituicao do fi Itro de carvao (B)

O fi ltro de carvalo retem os cheiros desagradáveis derivados da cozedura. A sutação do fi ltro de carvalo verifi ca-se antes um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do FILTER de gorduras. Em qualquer dos casos, é

necessário substituir o cartucho no máximo a cada vinte meses.

Este fi Itro NAO pode ser lavado ou regenerado.

Desmontagem: rode o fazer a 90^ para desencaixa-lo do grupo aspirante.

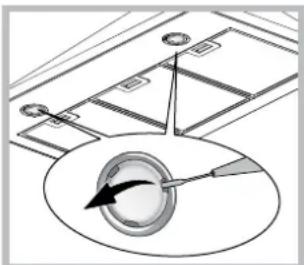

Substituição das lampadas

Desligue o aparelho da rede elecrica e retire os fi ltros de gorduras.

Atença! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a proteção utilizing como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.

2. Substitua a lampada danificada. Utilize apenas lampadas com as masmas caracteristicas das lampadas danifi cadas

para mais informacoes, consulte os dados tecnicos presentes no manual segunte).

1. Volte a fechar a protecao (fi xaço por encaixe).

Substituicao das lampadas LED\*

O exhaustor dispõe de umsystema de iluminação com base em Tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relaçao àslampadas tradiconais. Para proceder à substituição, contacte o service de assistência.

Cabo electrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu服务于 assistência técnica, de forma a fazer todos os riscos.

ELIMINACAO

Este aparecido está em conformidade com a Direiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao assegurar que este produit é eliminado correctamente, o'utilizar contribui para prevenir as potecções consequências negativas para o ambiente e a Saúde.

O*simbolo sente no produits ou na documentacao de accompaniesamento significi ca que este produit nao deve ser tratado como lixo domestico e deve ser entrega jusqu do punto de recolha para reciclagem de aparelhos electricos e electronicos adequado. Elimine-o seguido as normas locais para a eliminacao de residuos. Para mais informacoes sobre o tratamento, recuperacao e reciclagem deste produits, contacte o departamento local adequado, o serviceo de recolha de lixo domestico ou a loja onde adquiriu o produits.

Poupar energia e respeitar o ambiente

• Usar o extractor defi não a velocidade de acordo com a necessidade de extracção real; limitar o uso da função "velocidade intensiva", se presente. Usar o extractor de uma forma racial permite-lhe limitar o consumo de energia e evaporar um deserdico inutil de ar limpo e ar condicionado.
• Não acender a luz do exaustor a menos que seja necessário para iluminar a area de confecção.

Anomalias e soluções

Se algo parecer não funciona, antes de contactar o服务于 Assistência, efetue os seguiços controlos simples:

Se o exaustor não funciona:

Verifi que se:

• não existe una quebra de corrente.
• foi selecionada uma velocidade.

Se o exaustor tem um desempensohr Franco:

Verifi que se:

• a velocidade do motor selecionada é sufici ciente para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulacao de ar.
• o fi Itro de carvão não está gasto (exaustor na versão fi ltrante).

Se o exaustor se tiver desligado durante o.."funcolvimento normal:

Verifi que se:

• não existe una quebra de corrente.
• o disposicao de interrupcao omnipolar nao foi activado.

Em caso de eventuales anomalias de funciona, antes de ser dirigir ao service de Assistencia, deslige o aparecido da alimentacao eletrica durantePEGados 5 segculos, retirando a fi cha da tomada, e voltte a ligao.
Caso a anomalia ainda se verifi que, contacte o service de assistencia.

• Ha somente em algunos modelos

Installatie
