MANUAL DE UTILIZADOR TAB107QCBT Sunstech

Especificações .... 1

Conteúdo da Caixa.... 1

Partes do Tablet 2

Começar .... 3

Como usar o cartão TF 7

Como conectar com o computador 9

Ligação à Internet 10

Câmara....12

Resolução de Problemas 13

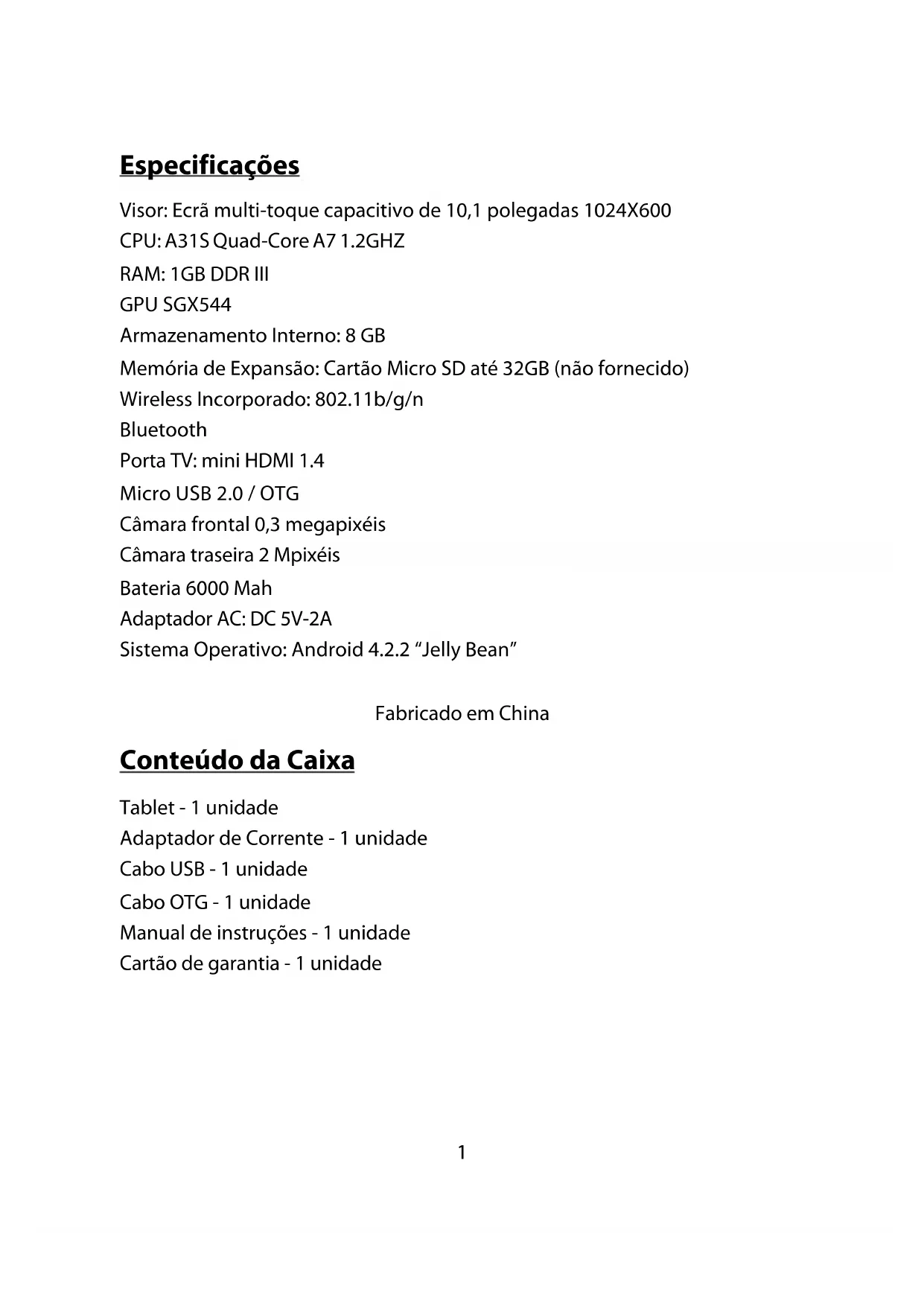

Especificações

Visor: Ecrã multi-toque capacitivo de 10,1 polegadas 1024X600

CPU: A31S Quad-Core A7 1.2GHz

RAM: 1GB DDR III

GPU SGX544

Memória de Expansão: Cartão Micro SD até 32GB (não fornecido)

Wireless Incorporado: 802.11b/g/n

Bluetooth

Cabo USB - 1 unidade

Cabo OTG - 1 unidade

Manual de instruções - 1 unidade

Cartão de garantia - 1 unidade

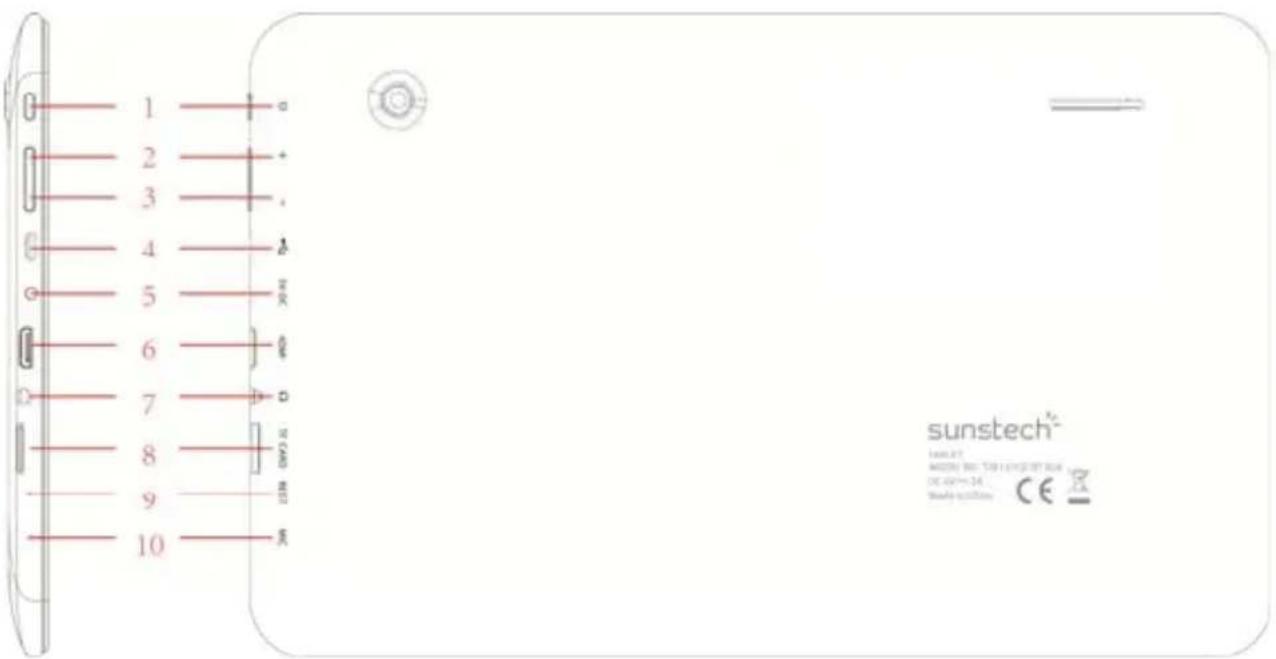

Partes do Tablet

1 2 3 4 5 6 7 8 9 10 sunstech® LENT MODERN INC. (SUN STOCKEET 2004) DC: 6V-124 Study collection CE

N o m e	F u n ç ã o
1--Ligação	Manter premido para ligar/desligar o tablet; premir brevemente para ativar o modo de espera
2--VOL + Prima o botão	para aumentar o volume
3--VOL- prima o botão	para diminuir o volume.
4--Porta OTG Micro USB	Conexão de PC/conexão periférica através do cabo OTG (por exemplo, teclado, dispositivo USB)/carregador de bateria através do adaptador fornecido
5--Ficha de corrente (entrada DC)	Conecte a um adaptador de saída de 5V conforme incluído nos acessórios
6--Saída TV HD Saída	Mini HDMI TV para conectar um ecrã externo
7--Ficha do auscultador	Conecte o auscultador a esta ficha standard de 3,5 mm
8-- Entrada micro SD	Inserir um cartão micro SD (até 32GB)
9-- Botão Reset	Prima o Botão Reset para restaurar a unidade.

Começar

Carregamento da Bateria

O tablet possui uma bateria recarregável de lítio-polímero incorporada.

1. Para carregar, conecte o adaptador de corrente AC à ficha micro USB no lado direito do tablet.
2. O ícone de bateria apresenta o estado da bateria e o estado de carregamento

09:05 CEST 45°F Rain Shower THU 52°/41" FRI 49°/41" BRUSSELS, BELGIUM 09:14 AccuWeather.com Jennifer Lopez - On The Fl...# from Featured Videos

1. O tablet pode ser usado mesmo quando a bateria está a ser carregada.

os ícones acima indicam o diferente nível de energia que resta na bateria

1. Não substituir a bateria sem autorização ou fica sujeito ao risco de explosão.

2. Recarregue-o pelo menos meia hora, caso tenha ficado inativo durante muito tempo e não se conseguir ligar.

3. Recargue regularmente, pelo menos uma vez por mês
4. -5º a 40º C é a temperatura ideal para recarregar a bateria caso contrário o desempenho da bateria pode deteriorar-se ligeiramente

Eliminação

A bateria pode conter material poluente, agradecemos que a devolva à estação de reciclagem oficial antes de se desfazer do tablet pc e não para o lixo.

Interruptor de ligação Power ON/OFF (ligar/desligar)

ON (ligar):

prima o botão ⏻ continuamente durante 5 segundos até que o tablet fique "ON" (se ligue).

OFF (DESLIGADO):

1. Pressione o botão durante 5 segundos e irá aparecer
2. Seleccione OK para desligar o tablet

Bloqueio de Ecrã

Esta funcionalidade bloqueia o ecrã, ao mesmo tempo desliga a luz de fundo do ecrã após alguns segundos.

O ecrã fica bloqueado quando:

1. O sistema está inativo.
2. Manualmente ativado premindo o botão de ligação uma vez.

Desbloqueio do ecrã:

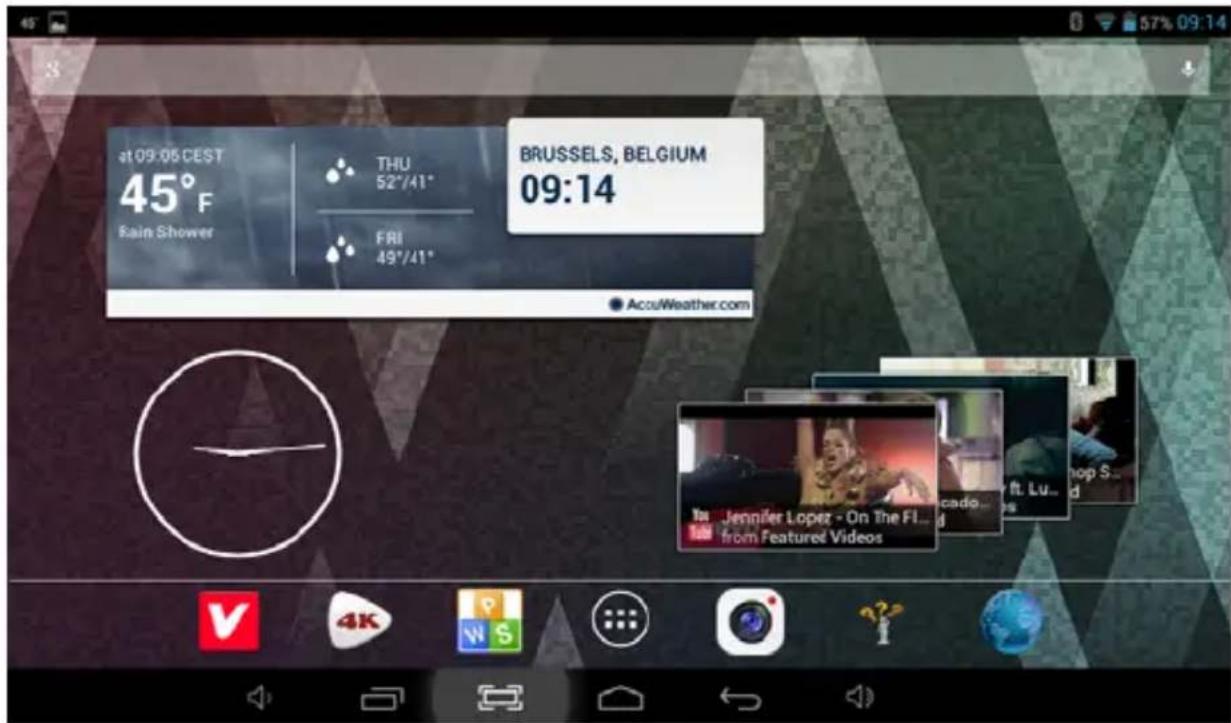

Ecră inicial

O Ecrã inicial ficará semelhante à imagem abaixo. Na verdade, trata-se de cinco ecrãs, cada um dos quais pode ter um diferente layout dos ícones. Para alternar entre ecrãs, basta deslizar o seu dedo para a esquerda ou direita ao longo do visor.

A barra de estado e os botões de navegação estão sempre visíveis, independentemente do Ecrã inicial que está atualmente visualizar.

at 09:05 CEST 45°F Rain Shower THU 52"/41" FRI 49"/41" BRUSSELS, BELGIUM 09:14 AccuWeather.com Jennifer Lopez - On The Fl... from Featured Videos

A Área de trabalho contém atalhos para as suas aplicações e widgets mais utilizados

Toque no ícone do ecrã para rapidamente pesquisar na Internet usando o Google.

O ícone

irá lançar o menu Aplicação.

A barra de estado apresenta informações do sistema, tais como a hora atual, conectividade sem fios e bateria.

Toque para Expandir a barra de estado para obter informações mais detalhadas.

O botão desloca-se um passo para trás para o menu/página anterior.

Os botões regressam de imediato para o ambiente de trabalho Android.

O botão apresenta um menu de aplicações recentemente abertas.

Menu Definições

O menu de definições permite-lhe ajustar a configuração do sistema da tablet.

Para alterar as definições:

1. Toque no ícone de menu "Definições" menu Definições abrir-se-á.

no menu Aplicação. O

1. Guia o seu dedo para cima ou para baixo no lado esquerdo do ecrã para percorrer a lista de categorias disponíveis.

2. Toque num título de categoria para visualizar mais opções no lado direito do ecrã.

Wi-Fi - Conectar a / desconectar de redes wireless, visualizar o estado da conexão

Bluetooth: Para ligar ou desligar a partir de dispositivos para enviar fotos / música ...

Utilização de dados - Ativar / desativar dados móveis, visualizar utilização atual, definir limite de dados móveis (nota: esta função só se encontra disponível em dispositivos fornecidos com o cartão 3G)

Som - Alterar o volume, o som de toque, sons de bloqueio de ecrã, etc.

Visor - Alterar brilho, papel de parede, configurações de suspensão, tamanho da letra, etc.

Armazenamento - Gerir NAND e o cartão Micro SD, visualizar capacidade disponível, etc.

Bateria - Visualizar o estado da bateria e tempo de ligação

Aps - Gerir aplicações, executar serviços, etc.

Contas - Gerir contas, etc.

Serviços de localização - Alterar deteção aproximada de localização, melhorar os resultados da pesquisa

Segurança - Alterar tipo de bloqueio do ecrã, codificação, palavra-passe, armazenamento credencial, etc.

Língua e introdução - Seleccionar língua, adicionar ao dicionário, editar definições do teclado no ecrã, pesquisa vocal, etc.

Backup & reset – Fazer cópia de segurança e restaurar os dados, realizar reinício de fábrica, etc.

Data & hora - Definir data, fuso horário, hora, formato do relógio, etc.

Acessibilidade - Definir texto grande, ecrã de autorrotação, falar a palavra-passe, etv.

Opção de desenvolvimento – funções avançadas para desenvolvedores Android - debugging, verificação HDCP, etc.

Sobre o tablet - Informações sobre o seu dispositivo Android

Como usar o cartão TF

1. Introduza o cartão TF na ranhura para cartão TF. Empurre suavemente o cartão TF na ranhura até encaixar no lugar.

2. Uma caixa de texto será visualizada no ecrã referido “A preparar cartão SD”

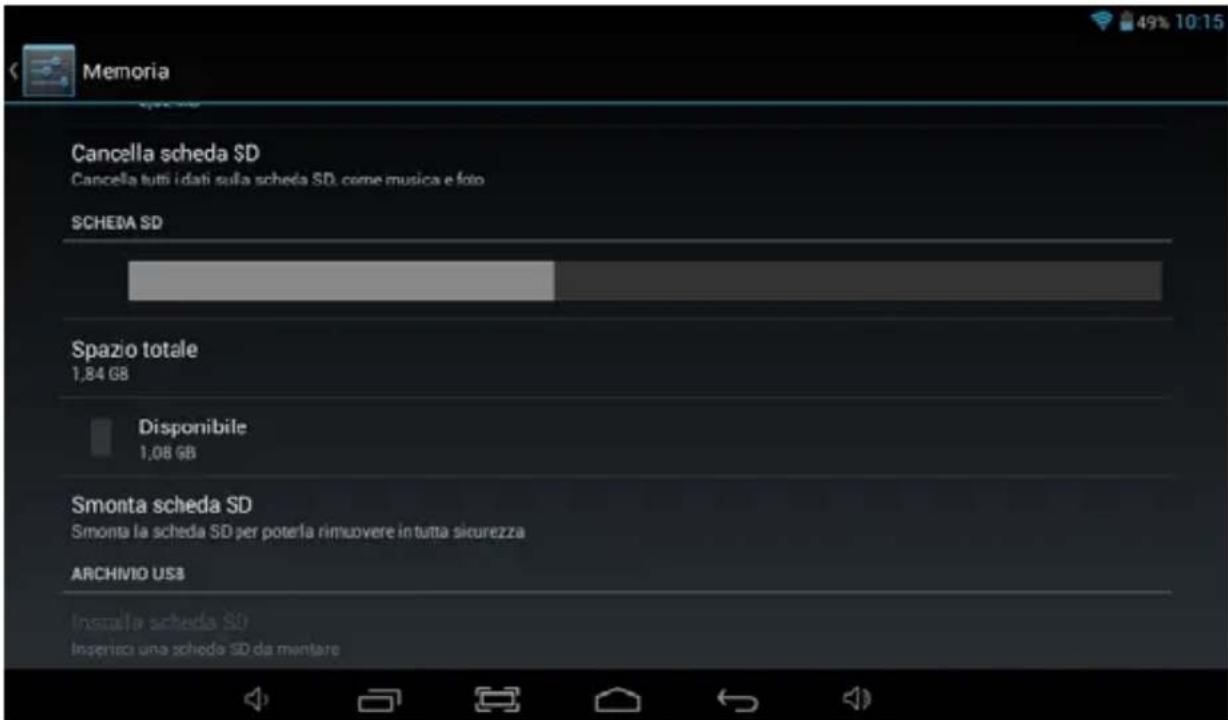

Remover o cartão TF

1. Feche todas as aplicações e documentos que foram abertos a partir do cartão TF.

2. Seleccione "Definição" e encontre "Armazenamento" e, em seguida, clique em "Remover cartão SD"

1. Uma caixa de texto será visualizada no ecrã referindo "É seguro remover o cartão SD".

2. Pressione suavemente o cartão TF para remover e puxe o cartão para fora.

Nota: Introduza o cartão TF na posição correta, caso contrário, danificará o cartão e a ranhura.

Teclado de Software

O tablet tem um teclado de software que aparece automaticamente quando toca no local no ecrã onde um texto ou um número deve ser introduzido.

Ecrã Táctil

O ecrã táctil responde ao toque do dedo.

Nota: não coloque qualquer objeto sobre o ecrã táctil, pois isso pode danificar ou esmagar o ecrã.

Clique Simples: faça um clique simples sobre um ícone para escolher o ícone ou opção que deseja.

Premir Longamente: prima e mantenha premido um ícone para fazer aparecer um menu relacionado com a função executada (se disponível).

Arrastar: arraste no ecrã e pode mover-se entre os lados do cubo mágico ou arrastar os ícones de aplicações para a barra de atalho.

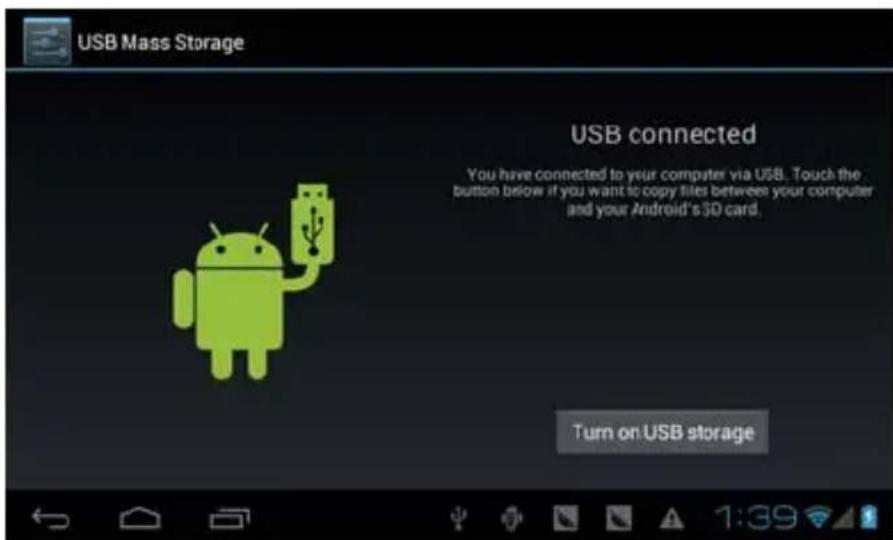

Como conectar com o computador

Nota: Ligue o seu Tablet antes de o conectar ao PC através do cabo USB.

1 Utilize um cabo USB para a ligação ao computador. O sistema irá detetar o USB ligado na parte inferior do ecrã.
2 Prima USB conectado na barra superior e, em seguida, clique em Ligar Armazenamento USB, clique em OK.
3. Então, a conexão USB terá sido concluída com sucesso.

1 Seleccione "Definições"

2 Seleccione "Wi-Fi" e deslize para do estado OFF para ON(ligado).

OFF ON

3 Todas as redes sem fios detetadas na área serão listadas. Clique para selecionar conexão sem fios que deseja.
4 Introduza a chave WEP ou chave de rede, se necessário.
5 Uma vez conectado a uma rede sem fios, as configurações serão guardadas
6 O ícone wireless aparecerá na barra de tarefas quando conectado com sucesso.

Nota: Quando o tablet detetar a mesma rede wireless no futuro, o dispositivo irá conectar-se automaticamente à rede com o mesmo registo de palavra-passe.

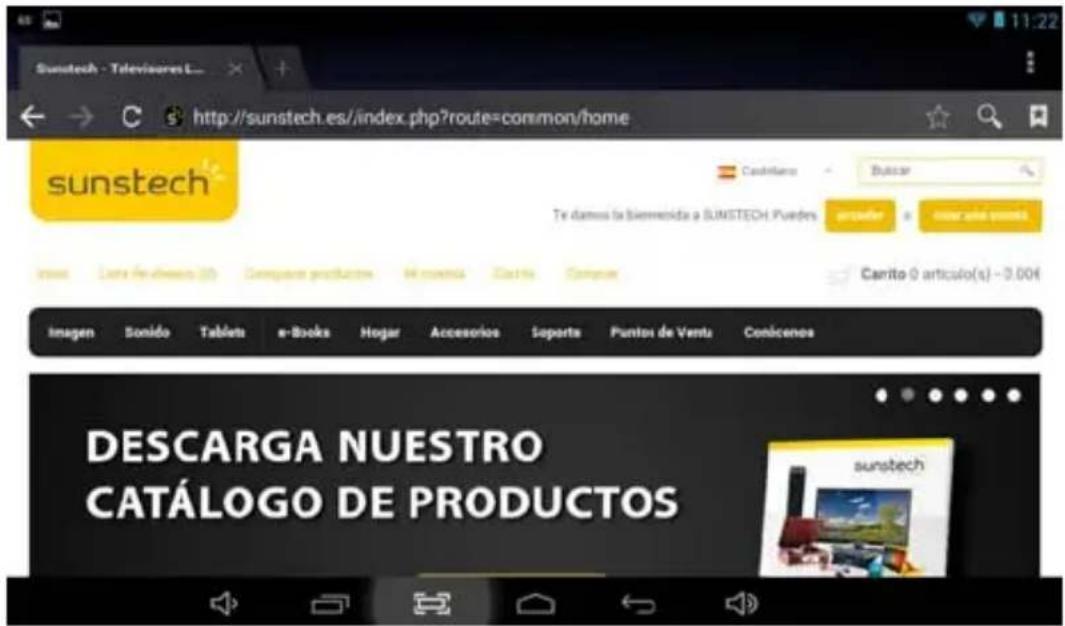

Navegação na Web

Conecte-se à Internet e inicie o navegador.

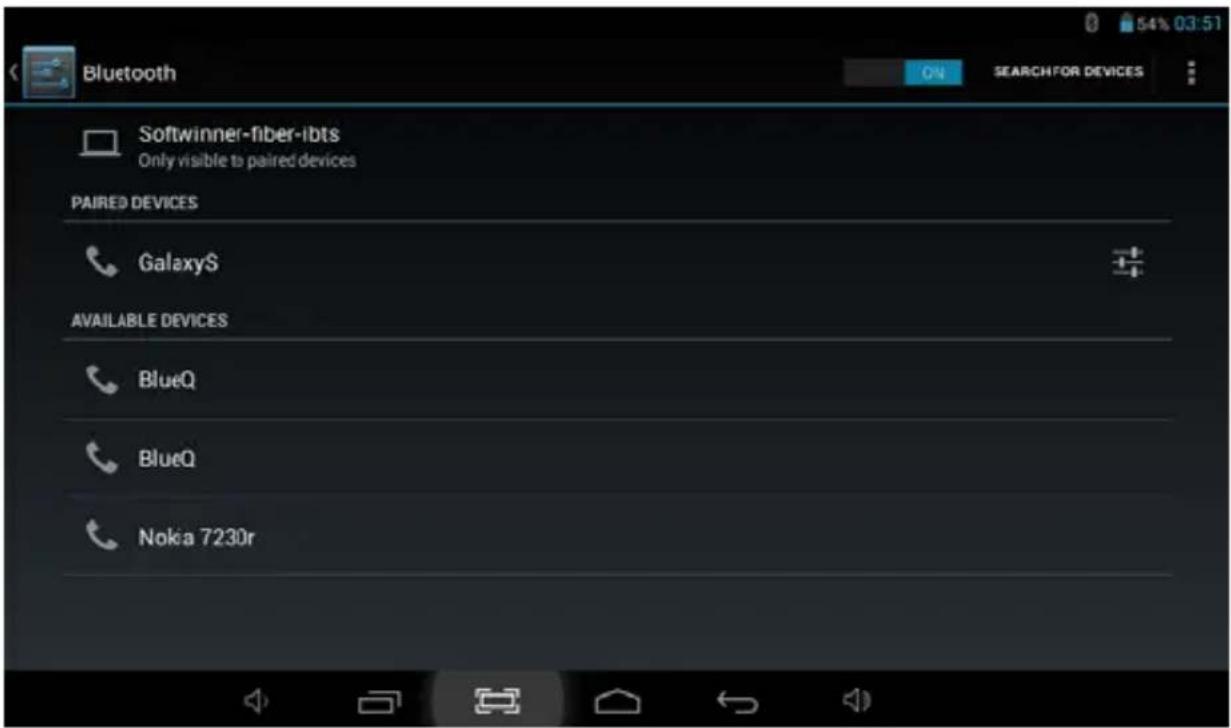

1- Seleccione "Definições"
2- Seleccione "Bluetooth" e deslize para do estado OFF para ON(ligado).

Todas as redes Bluetooth detetadas na área serão listadas. Toque para selecionar conexão ao dispositivo que deseja.

4- Quando seleciona o dispositivo, tem que introduzir o código e a chave de autorização, se necessário, para o emparelhamento.
5- No outro dispositivo, tem que aceitar as permissões para se conectarem entre eles.
6- Agora, pode enviar fotos/música...

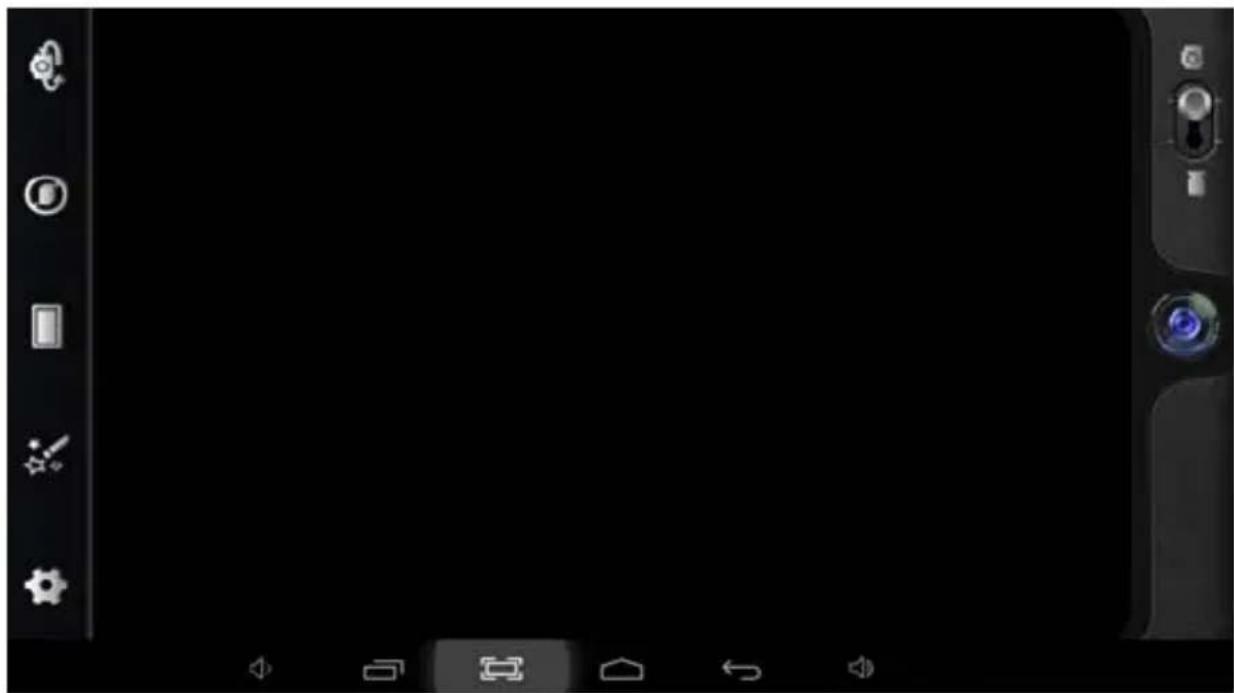

Câmara

Toque no ícone para entrar no modo de câmara e a interface é exibida como se segue:

no meio para tirar uma fotografia

1. Mova o ícone câmara fotográfica para vídeo.

na parte inferior e pode mudar o modo de

1. Toque no icore

no topo esquerdo para vis

anterior e pode também apagar, partilhar ou definir a imagem como papel de parede. Clique no botão para trás para sair do interface da câmara.

Resolução de Problemas

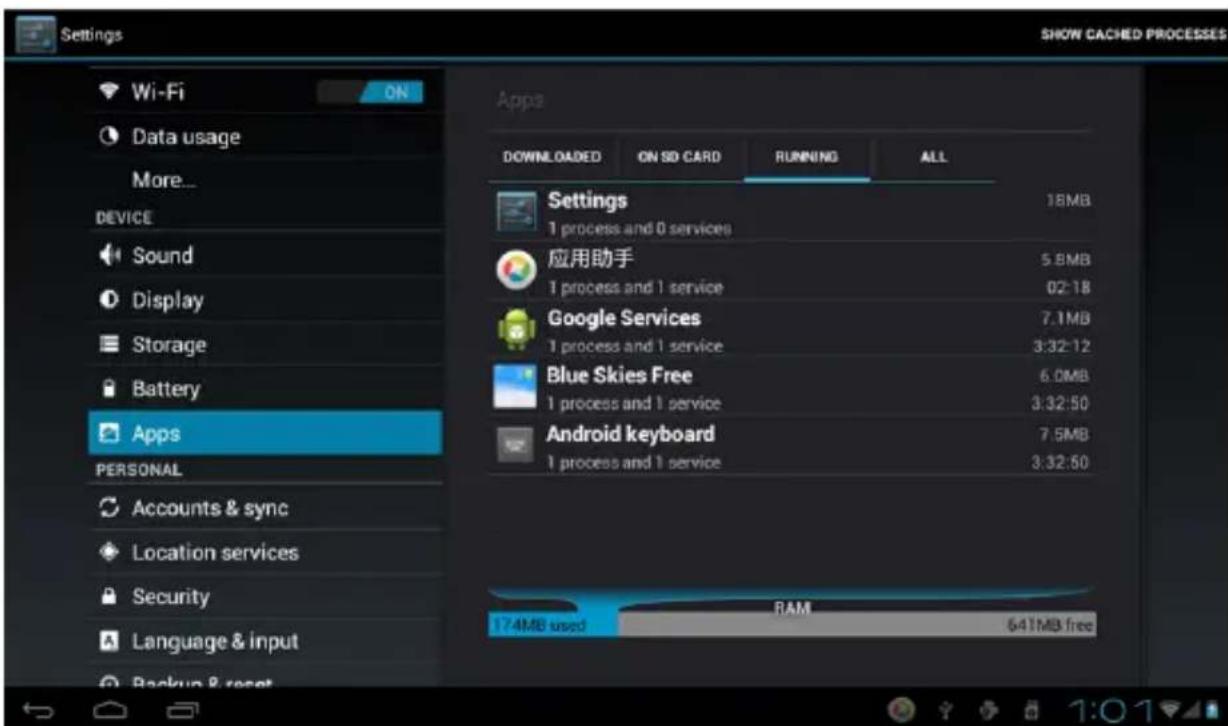

Fechar a Aplicação

Todas as aplicações em execução ocupam memória do sistema e retardarão a resposta do sistema. Desligue todas aplicações inativas para libertar memória e repor a velocidade do sistema de volta ao normal.

Para fechar a aplicação, clique no ícone

na barra de atalhos para

entrar na interface de configuração do sistema. Seleccione Aplicação → Executar serviços e a interface é apresentada conforme se segue:

Toque na aplicação que deseja fechar. Uma janela pop-up será apresentada. Toque em "Stop" para fechar essa aplicação.

Desligamento Obrigatório

1. Prima e mantenha premido o botão de corrente durante 5 segundos e o dispositivo será desligado.

2. Prima o botão reset na parte traseira e o dispositivo irá forçar o dispositivo a desligar-se.

Restaurar Definições Por Defeito

Caso deseje restaurar as definições de fábrica e apagar todos os materiais, prima Definições → Backup & Reset → Restaurar dados de fábrica.

** Aviso: A definição de restaurar os dados de fábrica irá apagar os seus dados e configuração do sistema e aplicações descarregadas.

***Utilize esta função com cautela.

Modo de recuperação:

Como entrar no modo de recuperação.

Siga os seguintes passos.

1-Para entrar no modo de recuperação tem de desligar o aparelho primeiro,
2-Depois pressione prolongadamente a tecla "ON-OFF" (ligar/desligar) e a tecla "para trás" em simultâneo até que o modo de recuperação seja visualizado, tente.

3-Será exibido um novo menu e deverá usar o painel de toque para selecionar "wipe data / factory reset" e pressione "alimentação" e selecione "Yes delete all user data"

Volte a pressionar em "alimentação" A unidade iniciará o modo de recuperação (este processo pode demorar alguns minutos).

4-Ao terminar selecione " reboot system now ", pressione o botão de alimentação e a unidade arrancará. (este processo pode demorar alguns minutos)

Como transferir o software utilizando a unidade.

IMPORTANTE: Ao transferir o software, todos os dados – fotografias, vídeos e aplicações – que tenha instalados serão apagados.

Não interrompa este processo e assegure-se que a bateria está totalmente carregada.

Siga os seguintes passos.

1- Abra o navegador e abra esta ligação:

www.sunstech.es/download/

2- Seleccione o modelo do seu tablet e transfira o software. (Este software é instalado no SD INTERNO).

3- Ao terminar a transferência, selecione a aplicação "update" na sua unidade.

5-Seleccione o software / transferência e espere até o processo está completo.

Condições de Garantía

- Este equipamento tem garantia de 2(dois) anos a partir da data original de compra.

- Estaram isentas da garantía as avarías causadas pelo uso incorrecto do aparelho, má instalação oucolocação em lugares inapropriados para a sua boa conservação, pancadas, actualizações desoftware que não sejão os facilitados pela marca, peças desgastadas pelo seu proprio uso ou porum uso não doméstico ou inadequado, assim como, por manipulação por pessoas ou oficinas deassistência tecnica alheios à nossa empresa.

- Para que a garantía tenha validade, deverá juntar a factura ou tícket de caixa que corrobore/validea aquisição e data de venda deste producto.

Pb

Descarte correto deste Produto

Descarte de Equipamentos Elétricos e Eletrônicos - WEEE).

Seu produto foi projetado e fabricado com materiales de alta qualidade e componentes que podem ser reciclados e reutilizados.

Este símbolo significa que equipamentos elétricos e eletrônicos, no fim de sua vida útil, devem ser descartado separadamente do lixo doméstico.

Por favor, descarte esse equipamento em um posto de coleta adequado ou em um centro de reciclagem.

Na União Europeia existem sistemas de coleta separados para produtos elétricos e eletrônicos. Por favor, nos ajude a conservar o meio ambiente em que vivemos!

1. NÃO coloque objetos em cima do aparelho, uma vez que estes o podem riscar.

1. NÃO exponha o aparelho a ambientes sujos ou com pó.

1. NÃO coloque o aparelho numa superfície desnivelada ou instável.

1. NÃO introduza objetos estranhos no aparelho.

×

1. NÃO exponha o aparelho a campos magnéticos ou elétricos fortes.

1. NÃO exponha o aparelho à luz direta do sol, uma vez que isto o pode

danificar.

Mantenha o aparelho afastado de fontes de calor.

60^ C(140^ F)

1. NÃO guarde o aparelho em zonas com temperatura superior a 40°C (104°F). A temperatura interna de funcionamento deste aparelho é de 20°C (68°F) a 60°C (140°F).

1. NÃO use o aparelho à chuva.

1. Consulte as autoridades locais ou o revendedor relativamente à eliminação correta de aparelhos eletrónicos.

1. O aparelho e o adaptador podem produzir calor durante o seu normal

Para evitar o desconforto ou lesões causados pela exposição ao calor, NÃO deixe o aparelho no seu colo.

sunstech* POWER SUPPLY : POWER (IN STANDBY): (IN USE): CE回

1. CAPACIDADE DA POTÊNCIA DE ENTRADA: Consulte a etiqueta de voltagem do aparelho e assegure-se que o

adaptador de corrente respeita a tensão. Use apenas acessórios especificados pelo fabricante.

1. Limpe o aparelho com um pano suave. Se necessário humedeça

ligeiramente o pano antes de proceder à limpeza. não use nunca soluções abrasivas ou detergentes.

- OFF

1. Desligue sempre o aparelho antes de proceder à instalação ou remoção de aparelhos que não suportem hot-plug.

1. Desligue o aparelho da tomada elétrica antes de o limpar.

1. NÃO desmonte o aparelho. Só um técnico de serviço autorizado deve proceder a reparações.

HOT

1. O aparelho dispõe de aberturas destinadas a libertar calor.

NÃO bloqueie a ventilação do aparelho, uma vez que este pode aquecer e avariar-se.

1. A substituição da bateria por um tipo incorreto comporta um risco de explosão. Retire as baterias usadas de acordo com as

instruções.

1. EQUIPAMENTO LIGÁVEL: a

tomada deve estar instalada perto

do equipamento e deve ser de fácil

acesso.
