MANUAL DE UTILIZADOR KickBee BEEWI

2.1. Instalação das pilhas Antes de utilizar o produto, deve inserir 2 pilhas tipo AAA no compartimento de pilhas sob o produto. Desaparafuse para abrir a tampa e inserir as 2 pilhas respeitando a polaridade. 2.2. Instalação da aplicação Vá a iTunes ou Google Play e procure a aplicação BeeWi BotPad. Siga as indicações no ecrã para descarregar e instalar a aplicação no seu aparelho. Se a aplicação tiver sido instalada com sucesso, poderá iniciá-la directamente. Certique-se de que o Mini Robot foi emparelhado e ligado antes de arrancar a aplicação. 2.3. Emparelhamento Para emparelhar o Mini Robot com o seu smartphone, consulte o procedimento de emparelhamento descrito no manual do smartphone e siga as instruções seguintes: - Ligue o Mini Robot e aguarde cerca de 30 segundos até que que visível - No menu Bluetooth do seu smartphone, procure os aparelhos e seleccione o aparelho «BeeWi BBZ150» para o emparelhar. Introduza a chave «0000» se esta for solicitada. Atenção: o Mini Robot apenas cará visível se já tiver sido emparelhado e se se ligar automaticamente a outro smartphone. BLUETOOTH Bluetooth 3.0 PORTATA Classe 2, circa 10 m PROTOCOLLO Wireless iAp, SPP ALIMENTAZIONE 2 pile AAA (non incluse) AUTONOMIA 8 h CONTROLLI SERVO 2 motori indipendenti DIMENSIONI L62 x A62 x P77 PESO 68 g

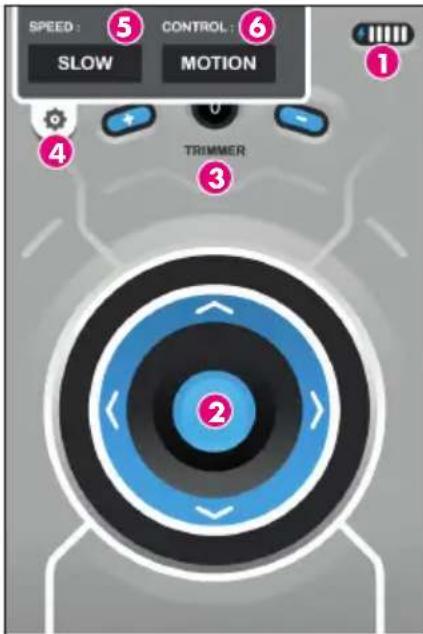

3.1. Ligação com um iPhone Se já tiver sido emparelhado, o Mini Robot liga-se automaticamente ao iPhone quando for ligado. Se não for o caso, também, pode efectuar a ligação manualmente através do menu Bluetooth do iPhone, seleccionando «BeeWi BBZ150» na lista de aparelhos emparelhados. Se utilizar 2 Mini Robots diferentes com o mesmo iPhone certique-se, sempre, de que apenas um está ligado simultaneamente ou a aplicação não funcionará. 3.2. Interface iPhone Depois de estabelecida a ligação, a aplicação é automaticamente iniciada. Pode, também, reiniciá-la manualmente no ecrã do iPhone. O Mini Robot é automaticamente ligado e o ecrã de controlo abaixo é apresentado. Por defeito, o modo de controlo é «MOTION» (para movimento) e trimmer está regulado para «0».

4. Barra de regulação

5. SPEED: velocidade lenta SLOW ou rápida FAST

6. CONTROL: MOTION (movimento) ou TOUCH (ecrã

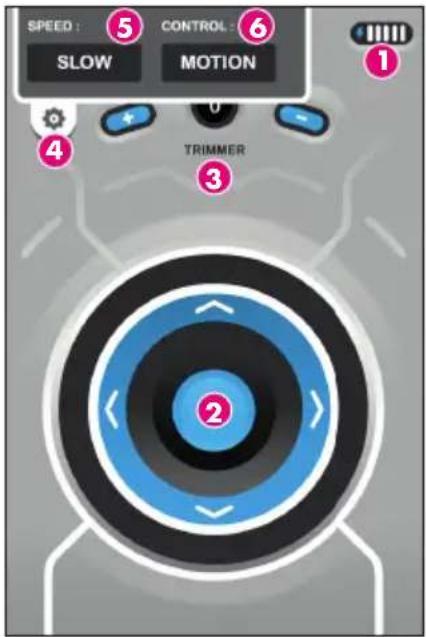

táctil) 3.3. Ligação com um smartphone Android Quando a aplicação for iniciada, a ligação é estabelecida automaticamente com o Mini Robot que foi anteriormente ligado. Para ligar manualmente o Mini Robot (no caso de uma primeira ligação por exemplo), apresentar os menus utilizando o botão de opção do telemóvel e premir a tecla CONNEXION para apresentar o conjunto dos aparelhos emparelhados. Certique-se de que o Mini Robot está correctamente ligado e seleccione-o na lista. O Mini Robot liga-se e o ecrã de controlo surge. 3.4. Interface Android Quando o Mini Robot é ligado, o ecrã de controlo abaixo é apresentado. Por defeito, o modo de controlo é «MOTION» (para movimento) e trimmer está regulado para «0».

4. Botões de regulação

5. SPEED: para escolher a velocidade lenta ou rápida

6. CONTROL: para escolher o modo movimento ou táctil

3.5. Operações Ajuste a direcção com os botões trimmer antes de utilizar o Mini Robot. Para tal, seleccione o controlo táctil e empurre o joystick para a frente até que o Mini Robot comece a avançar. Depois, utilize os botões trimmer para ajustar a direcção em linha recta. Depois da direcção devidamente ajustada, pode começar a utilizar o produto. Recomenda-se a utilização da velocidade lenta para se habituar aos comandos. No modo movimento, os comandos são os seguintes: - Para avançar, incline a parte superior do smartphone para a frente - Para recuar, incline a parte superior do smartphone para si - Para efectuar uma rotação para a esquerda, incline o smartphone para esquerda - Para efectuar uma rotação para a direita, incline o smartphone para a direita No modo táctil, os comandos são os seguintes: - Para avançar, faça deslizar o joystick para cima - Para recuar, faça deslizar o joystick para baixo - Para efectuar uma rotação para a esquerda, faça deslizar o joystick para a esquerda - Para efectuar uma rotação para a direita, faça deslizar o joystick para a direita 3.6. Regulação O menu de regulação está acessível desenrolando a barra de regulação no topo do iPhone ou activando a tecla de opção para apresentar os botões do menu em Android. Existem 2 opções presentes nas regulações: - CONTROL: para escolher os comandos através de movimento MOTION ou táctil TOUCH - MODO: para escolher a velocidade lenta SLOW ou rápida FAST Em Android, um botão CONNEXION permite emparelhar ou ligar manualmente um Mini Robot. As regulações por defeito são o controlo através de movimento e a velocidade lenta, mas as suas regulações preferidas serão guardadas.

1. DESCRIÇÃO DO PRODUTO

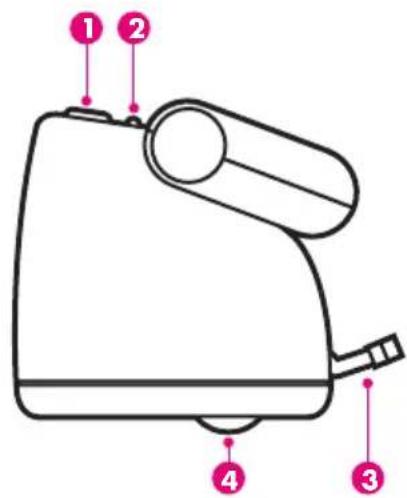

1.1. Conteúdo da embalagem Mini Robot Bluetooth Bola e Baliza Etiquetas de personalização Guia simplificado 1.2. Principais características - Mini Robot telecomandado Bluetooth com 2 motores independentes - Controlo integral com smartphone utilizando a tecnologia rádio Bluetooth - Direcções para a frente/trás e esquerda/direita e rotação no local - Requer 2 pilhas tipo AAA - Aplicação disponível para aparelhos iOS e Android - Controlo através de acelerómetro ou ecrã táctil - Comando lento ou rápido e velocidade variável - Alcance, cerca de 10 metros Obrigado por escolher o Mini Robot Bluetooth BEEWI. Leia as instruções que se seguem para configurar e utilizar o seu aparelho da melhor forma. PORTUGUES35 PORTUGUES 1.3. Vista do produto Botão Ligar/Desligar Indicador luminoso Membros giratórios Rodas 1.4. Especificações

• Daños causados por la intervención de una persona que no está autorizada por BeeWi PORTUGUES39 PORTUGUES Declaração de conformidade com as directivas da União Europeia A VOXLAND declara que este produto está em conformidade com:

• As disposições essenciais bem como todas as disposições relativas à Directiva 1999/5/CE
