Tipo de produto	Câmera digital
Marca	SAMSUNG
Modelo	VLUU WB500
Dimensões (L x A x P)	105 x 61,4 x 36,5 mm
Peso (sem bateria e cartão)	225 g
Alimentação	Bateria de íon de lítio recarregável SLB-10A (1050 mAh)
Sensor de imagem	CCD 1/2,33" (cerca de 1,09 cm), 12,2 megapixels efetivos
Objetiva	Samsung f=4,2-42 mm (equiv. 24-240 mm), abertura F3,3 (W) - F5,8 (T)
Tela	QVGA TFT LCD 3,0" (230 000 pixels)
Foco	TTL autofoco: multi, central, manual, seleção, detecção de rostos
Velocidade do obturador	Automático 1/8-1/1500 s, Programa 1-1/1500 s, Manual 16-1/1500 s, Noturno 8-1/1500 s, Fogo de artifício 4 s
Armazenamento interno	Cerca de 21 MB
Armazenamento externo (opcional)	Cartão SD (até 4 GB), SDHC (até 8 GB), MMC Plus (até 2 GB)
Conectividade	USB / AV / CC / fones de ouvido, HDMI
Funções principais	Captura de fotos e vídeos, zoom óptico 10x, zoom digital, vários modos (Automático, Programa, Manual, Noturno, etc.)
Segurança	Não utilizar perto de gases ou líquidos inflamáveis. Manter fora do alcance de crianças. Flash a mais de 1 m dos olhos.
Manutenção e limpeza	Evitar poeira, umidade, temperaturas extremas (0-40°C, umidade 5-85%). Limpar a lente com um pano macio.
Peças de reposição e reparabilidade	Bateria, carregador, cabos e cartões de memória opcionais. Usar acessórios Samsung originais.
Informações gerais	Manual disponível em vários idiomas. Manual do usuário incluído em CD-ROM.

Perguntas frequentes - VLUU WB500 SAMSUNG

Como inserir a bateria e o cartão de memória?

Abra o compartimento localizado na parte inferior do aparelho. Insira a bateria com o logotipo Samsung voltado para cima. Insira o cartão de memória com os contatos para cima (chip voltado para cima). Feche a tampa.

Como carregar a bateria?

Use o carregador fornecido. Conecte-o a uma tomada elétrica. O indicador luminoso fica vermelho durante o carregamento e fica verde quando o carregamento estiver concluído.

Como ajustar a data e a hora?

Ligue o aparelho. Na primeira inicialização, a tela de configuração aparece. Use as teclas de navegação para selecionar 'Data e Hora', depois ajuste os valores com as setas. Confirme com OK.

Como tirar uma foto no modo automático?

Gire o seletor para o modo AUTO. Enquadre o assunto. Pressione o disparador até a metade para o foco (um quadro verde aparece). Pressione totalmente para tirar a foto.

Como gravar um vídeo?

Gire o seletor para o modo de vídeo. Pressione o disparador para iniciar a gravação. Pressione novamente para parar. Você pode pausar durante a gravação com a tecla apropriada.

Como transferir fotos para um PC Windows?

Instale o CD-ROM fornecido. Conecte o aparelho ao PC com o cabo USB. Ligue o aparelho. No computador, acesse 'Meu Computador' > 'Disco removível' > 'DCIM' > '100SSCAM'. Copie os arquivos desejados.

Qual cartão de memória posso usar?

O aparelho aceita cartões SD de até 4 GB, SDHC de até 8 GB e MMC Plus de até 2 GB. Use cartões de marcas reconhecidas.

Como limpar a lente?

Use um pano macio e seco para limpar suavemente a lente. Evite contato com líquidos. Não use produtos químicos.

Quais são as precauções de segurança importantes?

Não utilize o aparelho perto de gases ou líquidos inflamáveis. Mantenha-o fora do alcance de crianças. Não use o flash a menos de 1 metro dos olhos (risco de lesões). Use apenas baterias e carregadores Samsung.

Como usar o zoom?

Use a alavanca de zoom localizada na parte superior do aparelho. Empurre para T (Tele) para aumentar o zoom, para W (Grande angular) para diminuir o zoom. O zoom óptico é de 10x; além disso, o zoom digital é ativado.

MANUAL DE UTILIZADOR VLUU WB500 SAMSUNG

4 Pulse completeness [Obturador] para tornar la fotografia.

ES-8

Grabar un video

• Pulse [ ] para paasar o reanudar.

4 Pulse [Obturador]-Newamente para detener la grabacion.

Informações de saude e segurarca 2

Layout da-camera 4 8

Configurandoitsacamera...5

Desembalando 5

Inserindo a bateria e o cartao de memoria 6 15

Carregando a bateria. 6 14

Ligando a camera 7 18

Selectionando opções 7 40

Capturandootos ou videos 8 20

Reproduzindo arquivos 9 56

Transferindo arquivos para um PC (Windows) 10 98

Especificações 11

PT-2

Informações de Saúde e segurarça

Avisos

Não use sua-camera préximo a gases e liquidos inflamáveis ou explosivos

Não use a camera proximo a combustiveis ou produits químicos inflâveis. Não armazene nem transporte liquidos inflâveis, gases ou materiais explosivos no mesmo compartmento que a camera ou seuis acessórios.

Mantenha aamera longe do alcance de crianças(PC) pequevas e animais domesticos

Mantenha sua camera e todos os seucessórios longedo alcance de criançasPEGueñas e animais. As peçaspequeñas poderao causar asfixia ou ferimentos graves seforem ingeridas. As partes movere e os accesórios tambiénpodemrepresentarperigos fisicos.

Evite danos à visão de pessoas e animais

Não use o flash muitoproximo (a menos de 1 m) de pessoas ou animais. Autilização do flash muitoproximo acos olhos de pessoas ou animais poderá causar danos temporários ou permanentes.

Manipule e descarte baterias e carregadores com cuidado

• Use somente baterias e carregadores aprovados pela Samsung. Baterias e carregadores incompatveis podem causar ferimentos graves ou danos à sua camera.
• Jamais Coloque baterias ou cameras en dispositivos de aquecimento, como fornos de microondas, fornos ou radiadores. As baterias poderão explodir se forem supraquecidas.

Cuidados

Manipule e armazene suaamera com cuidado

• Não molhe a-camera. Líquidos poderão fazer sérios danos. Não manipule sua-camera com as mês molhadas. Danos causados à-camera por água podem invalidar a garantia do fabricante.

• Evite usar ou armazenar sua camera en locais empeoirados, sujos, umidos ou com pouca ventilacao para evitar danos as partes moveris e os componentes internos.

• Tenha cuidado ao connectar cabos ou adaptadores e ao instalar baterias e cartoes de memória. Forçar os connectores, connectar cabos incorretamente ou instalar baterias e cartões de memória de forma inadequada poderá causar danos a portas, connectores e acessórios.

• Não insira objetivos estranhos em nenhum dos compactimentos, slots ou pontos de acesso da camera. Este tipo de dano pode não ser coberto pela sua garantia.

Proteja as baterias, os carregadores e os cartões de memória contra danos

• Evite expor as baterias ou os cartões de memória a temperaturas muito frias ou quentes (abaixo de 0^ / 32^ ou acima de 40^ / 104^ ). Temperaturas extremas podem reduzir a capacidade de cargo das baterias e provocar o等功能amento incorreto dos cartões de memória.
• Evite que os cartões de的记忆境界 em contacto com liquidos, sujeira ou substancções estranhas. Se o cartão de的记忆 é estiver muito, limpe-o com um pano macio antes de colocá-lo na camera.

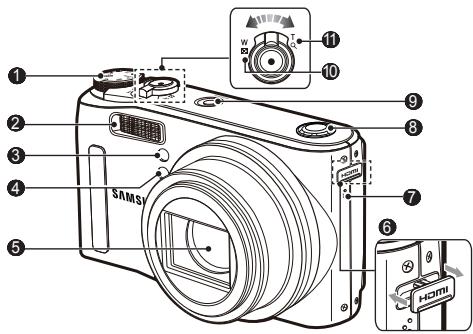

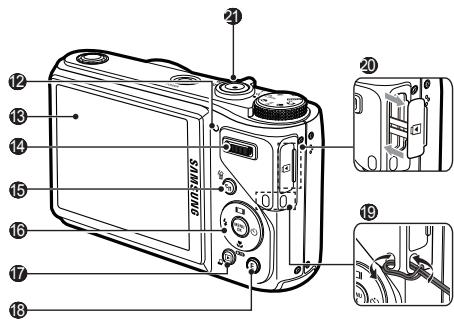

Layout daamera

1:Seletordemo
2 ;Flash
Sensor AF / Lampada do Temporizador
Sensor do controle remoto
5:Lente
6 Terminal de conexão HDMI
7:Microfone
8 'Alto-falante
9 Botao POWER
10 :Alavanca de zoom W (Miniatura)
11 :Alavanca de zoom T (Zoom digital)

12 Luz de status da camera
Monitor LCD
14 Alavanca de commando
15 Botao Fn / Apagar
16 Botao de 5 funções
17:Modo de reproducao / Botao de Impressao
13 Botao E (Efeitos)
19 Correia da camera
20:TerminalUSB/AV/CC
Botao do obturador

Configurando sua-camera

Desembalando

Camera

Adaptador CA/Cabo USB

Bateria recarregável

Alca

CD-ROM de software (Manual do Usuário incluído)

Acessórios-optionais

Capa

SDHC
3
Cartoes de memoria

Controle remoto

Cabo HDMI

Cabo A/V

Configurando sua-camera

Inserindo a bateria e o cartao de memória

2 Com o logotipo da Samsung voltado para cima

3 Com os contatos dourados voltados para cima

Removendo a bateria

Removendo o cartão de memória

Pressione gentilmente o cartão às que ele está liberado. Em seguida, puxe-o para fora do slot.

Carregando a bateria

Certifique-se de recarregar a bateria antes de usar a-camera.

Indicador luminoso

• Vermelho: correngando
• Verde: energia maxima

PT-6

Ligando a-camera

1 Pressione [POWER].

• Aanela de configuraçao inicial é exibida.

2 Pressione [O].
3 Pressione [■] ou [■] para的选择ar um idioma e pressione [OK].
4 Pressione [■] ou [■] para的选择ar Date & Time e pressione [■].
5 Pressione [4] ou [O] para seleccionar um item.
6 Pressione [1] ou [2] para alterar o número ou selecionar outro这对于 data e pressione [OK].

Selecionando opçoes

1 No modo Fotografia, pressione [Fn].
2 Use os botões de navegação para rolar para uma opção ou para um menu.

• Para ir para a esquerda ou para a direita, pressione [1] ou [心].
• Para ir para a cima ou para baixo, pressione [■] ou [■].

3 Pressione [0K] para confirmar a opção ou o menu realçado.
- Pressione [Fn] novamente paravoltar para o menu anterior.

PT-7

Capturandootos ou videos

Tirando ama Foto

1 Gire o disco de selecao de modo para AUTO.
2 Alinhe o objeto no quadro.
3 Pressione [Obturador] até a metade do的方式来 focalizar a imagem automaticamente.

• Um quadro verde significica que o的对象o foi focalizzato.

4 Pressione [Obturador] até o final para tirar a Foto.

PT-8

Recording a video

1Gire o disco de selecao de modo para
2 Alinhe o objeto no quadro.
3 Pressione [Obturador]

• Pressione [ ] para pausar ou continuar.
  4 Pressione [Obturador] novamente paraRAR a gravacao.

Observação

Número deotos por resolução (para SD de 1 GB)

Resolução		SuperAGO	Fino	Normal
12M	4000 x 3000	147	285	404
10M	3984 x 2656	168	314	442
9M	3968 x 2232	203	368	529
8M	3264 x 2448	212	375	538
5M	2592 x 1944	334	558	780
3M	2048 x 1536	524	790	1,049
IM	1024 x 768	1,449	1,645	1,845

Estes values foram medicados nas condições padr da Samsung e podeVAR em funcao das condições em que as fotos são tiradas e das configurações da camera.

Reproduzindo arquivos

Exibindootos

1 Pressione [D].
2 Pressione [4] ou [5] para percorrer os arquivos.

• Pressione e mantenha pressionado para exibir os arquivos rapidamente.

Exibindo videos

1 Press [D].
2 Press [].

3 Use os botões a seguir para controlar a reprodução.

[4]	Retroceder
[5]	Pausar ou retomar a reprodução
[6]	Avançar
Pressione a alavanca de comando para a esquerda ou para a direita	Ajustar o;nível de volume

PT-9

Transferindo arquivos para um PC (Windows)

1 Insira o CD de instalacao em umaunities de CD-ROM e siga as instruções exibidas naTELA.
2 Conecte a camera ao PC com o cabo USB.

Desconectando com segurarca (Windows XP)

3 Ligue a camera.
4 Em seu PC, selezione Meu computador → disco removevivel → DCIM → 100SSCAM.
5 Seleciono os arquivos desejados e arraste-os ou salve-os no PC.

Especificações

Sensor de imagens	· Tipo: CCD de 1/2,33" (aprox. 1,09 cm) · Pixels efetivos: aprox. 12,2 megapixels · Total de pixels: aprox. 12,4 megapixels
Lente	· Comprimento focal: Lente Samsung f = 4,2 - 42,0 mm (equivalente a filme de 35 mm: 24 - 240 mm) · Faixa de F-stop: F3,3 (W) - F5,8 (T)
Tela	3,0" QVGA TFT LCD (230.000 pixel)
Foco	Foco automatístico TTL (Multi-AF, AF central, Foco manual, A Companionamento de AF, Reconhecimento da Face AF)
Veloculdade do obturador	· Auto: 1/8 ~ 1/1.500 s. · Programa: 1 ~ 1/1.500 s. · Manual: 16 ~ 1/1.500 s. · Noite: 8 ~ 1/1.500 s. · Fogo Art.: 4 s.
Armazenamento	· Memória interna: aprox. 21 MB · Memória externa (Optional): Cartão SD (até 4 GB garantidos), Cartão SDHC (até 8 GB garantidos), MMC Plus (até 2 GB garantidos, 20MHz de 4 bits) A capacidade da memória interna pode não atender a estas espécicações.
Conector de entrada de alimentação CC	20 pinos
Bateria recarregavel	Bateria de ions de litio (SLB-10A, 1.050 mAh)
Dimensões (L x A x P)	105 x 61,4 x 36,5 mm
Peso	225 g (sem a bateria e o cartão de memória)
Temperatura de operação	0 - 40 °C
Umidade de operação	5 - 85 %

PT-11
