Type de produit	Appareil photo numérique
Marque	SAMSUNG
Modèle	VLUU WB500
Dimensions (L x h x p)	105 x 61,4 x 36,5 mm
Poids (sans batterie ni carte)	225 g
Alimentation	Batterie lithium-ion rechargeable SLB-10A (1050 mAh)
Capteur d'images	CCD 1/2,33" (environ 1,09 cm), 12,2 mégapixels effectifs
Objectif	Samsung f=4,2-42 mm (équiv. 24-240 mm), ouverture F3,3 (W) - F5,8 (T)
Écran	QVGA TFT LCD 3,0" (230 000 pixels)
Mise au point	TTL autofocus : multi, centre, manuelle, sélection, détection des visages
Vitesse d'obturation	Auto 1/8-1/1500 s, Programme 1-1/1500 s, Manuel 16-1/1500 s, Nuit 8-1/1500 s, Feux artifice 4 s
Stockage interne	Environ 21 Mo
Stockage externe (optionnel)	Carte SD (jusqu'à 4 Go), SDHC (jusqu'à 8 Go), MMC Plus (jusqu'à 2 Go)
Connectivité	USB / AV / CC / écouteurs, HDMI
Fonctions principales	Prise de vue photo et vidéo, zoom optique 10x, zoom numérique, multiples modes (Auto, Programme, Manuel, Nuit, etc.)
Sécurité	Ne pas utiliser près de gaz ou liquides inflammables. Tenir hors de portée des enfants. Flash à plus d'1 m des yeux.
Entretien et nettoyage	Éviter poussière, humidité, températures extrêmes (0-40°C, humidité 5-85%). Nettoyer l'objectif avec un chiffon doux.
Pièces détachées et réparabilité	Batterie, chargeur, câbles et cartes mémoire optionnels. Utiliser des accessoires Samsung d'origine.
Informations générales	Notice disponible en plusieurs langues. Manuel d'utilisation inclus sur CD-ROM.

FOIRE AUX QUESTIONS - VLUU WB500 SAMSUNG

Comment insérer la batterie et la carte mémoire ?

Ouvrez le compartiment situé sous l'appareil. Insérez la batterie en orientant le logo Samsung vers le haut. Insérez la carte mémoire avec les contacts vers le haut (puce orientée vers le haut). Refermez le volet.

Comment charger la batterie ?

Utilisez le chargeur fourni. Branchez-le sur une prise secteur. Le voyant lumineux est rouge pendant la charge et devient vert lorsque la charge est terminée.

Comment régler la date et l'heure ?

Allumez l'appareil. Lors du premier démarrage, l'écran d'installation apparaît. Utilisez les touches de navigation pour sélectionner 'Date & Time', puis réglez les valeurs avec les flèches. Confirmez avec OK.

Comment prendre une photo en mode automatique ?

Tournez la molette sur le mode AUTO. Cadrez votre sujet. Appuyez à mi-course sur le déclencheur pour la mise au point (un cadre vert apparaît). Appuyez à fond pour prendre la photo.

Comment filmer une vidéo ?

Tournez la molette sur le mode vidéo. Appuyez sur le déclencheur pour démarrer l'enregistrement. Appuyez à nouveau pour l'arrêter. Vous pouvez faire une pause en cours avec la touche appropriée.

Comment transférer des photos vers un PC Windows ?

Installez le CD-ROM fourni. Branchez l'appareil au PC avec le câble USB. Allumez l'appareil. Sur l'ordinateur, accédez à 'Poste de travail' > 'Disque amovible' > 'DCIM' > '100SSCAM'. Copiez les fichiers souhaités.

Quelle carte mémoire puis-je utiliser ?

L'appareil accepte les cartes SD jusqu'à 4 Go, SDHC jusqu'à 8 Go et MMC Plus jusqu'à 2 Go. Utilisez des cartes de marque reconnue.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux et sec pour essuyer délicatement l'objectif. Évitez tout contact avec des liquides. N'utilisez pas de produits chimiques.

Quelles sont les précautions de sécurité importantes ?

Ne pas utiliser l'appareil près de gaz ou liquides inflammables. Tenez-le hors de portée des enfants. N'utilisez pas le flash à moins d'1 mètre des yeux (risque de lésions). Utilisez uniquement des batteries et chargeurs Samsung.

Comment utiliser le zoom ?

Utilisez le levier Zoom situé sur le dessus de l'appareil. Poussez vers T (Télé) pour zoomer avant, vers W (Grand-angle) pour dézoomer. Le zoom optique est de 10x ; au-delà, le zoom numérique s'active.

MODE D'EMPLOI VLUU WB500 SAMSUNG

Informations relatives à la santé et à la sécurité .... 2 2

Présentation de l'appareil photo 4 8

Assemblage de votre
appareil photo 5 7

Contenu du coffret. 5

Insertion de la batterie et de la carte mémoire 6 15

Chargement de la batterie. 6 14

Mise en route de l'appareil 7 18

Sélection des options 7 40

Prise de vues photo ou video 8 20

Lecture de fichiers 9 56

Transfert de fichiers vers un PC (Windows) 10 98

1. Caracteristiques 11

FR-2

Informations relatives à la santé et à la sécurité

Avertissements

N'utilise pas l'appareil photo à proximé de gaz et de liquides inflammables ou explosifs

N'utilise pas l'apparéil à proximé de combustibles ou de produits chimiques inflammables. Ne transportez et ne stockez jamais de liquides inflammables, de gaz ou de matérielux explosives dans le même emplacement que l'apparéil ou ses accessoires.

Ne laissiez pas l'appareil photo à la portée d'enfants en bas âge et d'animaux domestiques

Tenez l'appareil, ses pièces et ses accessoires, hors de portée des enfants en bas âge et des animaux. L'ingestion de petites pièces peut provoquer un étouffement ou des blessures graves. Les parties détachables et les accessoires représentent également un danger.

Evitez d'endommager la vue des sujets photographiés N'utilise pas le flash trop pres (moins d'un metre) des personnes et des animaux. L'utilisation du flash trop pres des yeux du sujét peut provoquer des léssions temporaires ou permanentes.

Utilisez les batteries et les chargeurs avec précaution et respectez les consignes de recyclage

Utilisez uniquement des batteries et des chargeurs Samsung. L'utilisation de batteries et de chargeurs incompatibles peut provoquer des blessures graves ou endommager notre appeareil.
- Ne posez jamais les batteries ou l'appareil à l'intérieur ou au-dessus d'un dispositif chaffant, tel qu'un four à micro-ondes, une cuisinière ou un radiateur. En cas de surchauffe, les batteries risquent d'exploser.

Attention

Manipuez et stockez votre apparéil avec soins

• Evitez tout contact avec des liquides qui risqueraient d'endommager sérieusement votre apparéil photo. N'utilise pas l' apparéil avec les mains mouillées. L'eau peut endommager votre apparéil photo et entraîner l'annulation de la garantie du fabricant.

• Evitez d'utiliser et de stocker votre apparéil dans un endroit poussiêreux, sale, humide ou mal ventilé afin de ne pas endommager ses composants internes.

• Lors du branchement des cordons et du chargeur et de l'insertion des batteries et des cartes mémoire, agissez prudemment. Enconcer les cordons avec force ou sans précaution et insérer les batteries et les cartes mémoire de manière incorrecte peut endommager les prises et les accessoires.

• N'introduizez pas de corps étrangers dans les compartments, les logements ou les ouvertures de l'appareil photo. Les dysfonctionnements qui s'en suivraient ne seront pas couverts par leur garantie.

Protégez les batteries, les chargeurs et les cartes mémoire

• Evitez d'exposer les batteries et les cartes mémoire à des températures extrêmes (inférieures à 0^ / 32 °F ou supérieures à 40^ / 104 °F). Les températures extrêmes peuvent réduire les capacités de chargement des batteries et provquer des dysfonctionnements des cartes mémoire.
• Evitez tout contact des cartes mémoire avec des liquides, de la poussière ou des corps étrangers. Si la carte mémoire est sale, nettoyez-la avec un chiffon deux avant de l'introduire dans l'appareil photo.

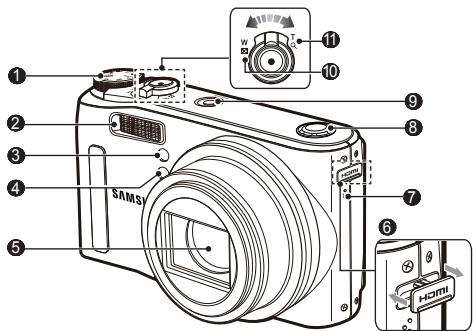

Présentation de l'ordinateil photo

1 Molette de réglage
2 ;Flash
3 'Capteur de mise au point / Voyant Retardateur
4:Capteur telecommande
⑤ Objectif
6 HDMI connection terminal
7 Microphone
Haut-parleur
9 Interrupteur de marche/arret
10:Levier Zoom W (Aperçu)
11:Levier Zoom T (Zoom numérique)

12 'Voyant d'etat de l'appareil photo
13:Ecran LCD
14:Levier de commande
15 Touche Fn/Supprimer
16 Touche multifonction
17:Mode de lecture / Touche Impression
13 Touche E (Effet)
19:Dragonne
20 USB / AV / CC / Ecouteurs
4 :Déclencheur

Assemblage de votre apparéil photo

Contenu du coffret

Apparel photo

Adaptateur secteur/ Cable USB

CD-ROM (Manuel d'utilisation inclus)

Manuel de démarriage rapide

Accessoires en option

Etui de l'appareil photo

Télécommande

Cable HDMI

Câble audio/video

Assemblage de votre apparéil photo

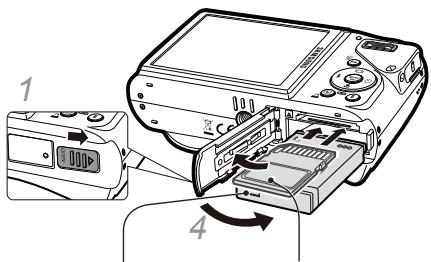

Insertion de la batterie et de la carte mémoire

2 Le logo Samsung est orienté vers le haut

3 La puce est orientée vers le haut

Retrait de la batterie

Retrait de la carte mémoire

Appuyez doucement jusqu'à ce que la carte soit éjectée de sa trappe, puis retirez-la entière.

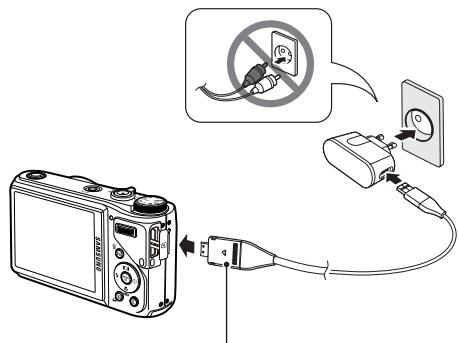

Chargement de la batterie

Assurez-vous de charger la batterie avant d'utiliser l'appareil photo.

Voyant lumineux

• Rouge: en charge
• Vert : recharge

FR-6

Mise en route de l'appareil

1 Appuyez sur [POWER].

L'écran d'installation s'affiche.

2 Appuyez sur [O].
3 Appuyez sur [■] ou sur [■] pour sélectionner une langueue, puis appuyez sur [OK].
4 Appuyez sur [I] ou sur [P] pour selectionner Date & Time, puis appuyez sur [C].
5 Appuyez sur [4] ou sur [O] pour selectionner une option.
6 Appuyez sur [I] ou sur [P] pour changer de chiffre ou selectionnez un autre format de date et appuyez sur [OK].

Sélection des options

1 En mode Prise de vue, appuyez sur [Fn].
2 Utilisez les touches de navigation pour atteindre une option ou un menu.

• Pour vous déplacer à gauche ou à droite, appuyez sur [4] ou [5].
• Pour vous déplacer en haut ou en bas, appuyez sur [■] ou [■].

3 Pour confirmer le menu ou l'option en surbrillance, appuyez sur [OK].

• Appuyez de nouveau sur [Fn] pour revenir au menu précédent.

Prise de vues photo ou video

Prise de vues

1 À l'aide de la molette de réglage, désisissez le mode AUTO.
2 Cadrez le sujet à photographier.
3 Appuyez à mi-course sur le déclencheur pour une mise au point automatique.
- Un cadre vert signifie que le sujet est mis au point.

4 Appuyez à fond sur le déclencheur pour prendre la photo.

FR-8

Filmer une série video

1 À l'aide de la molette de réglage,CHOISSEZ LE mode.
2 Cadrez le sujet à photographier.
3 Appuyez sur le déclencheur.

• Appuyez sur [ ] pour marquer une pause ou reprene.

4 Appuyez de nouveau sur le déclencheur pour arrêter l'enregistrement.

Nombre de photos en fonction de la résolution (pour une carte SD de 1 Go)

Résolution		Maximale	Élevée	Normale
12M	4000 x 3000	147	285	404
10M	3984 x 2656	168	314	442
9M	3968 x 2232	203	368	529
8M	3264 x 2448	212	375	538
5M	2592 x 1944	334	558	780
3M	2048 x 1536	524	790	1,049
1M	1024 x 768	1,449	1,645	1,845

Ché chiffres proviennent des mesures effectuées par Samsung dans des conditions normales. Ils peuvent varier en fonction des paramètres et des conditions de prise de vue.

Lecture de fichiers

Visionner des photos

1 Appuyez sur [O].
2 Appuyez sur [4] ou sur [O] pour parcourir les fichiers.

• Maintenez votre doigt appuyé pour un défilament rapide des fichiers.

Affichage des videos

1 Appuyez sur [O].
2 Appuyez sur [].

3 Utilisez les touches suivantes pour contrôler la lecture.

[+]	Retour arrêté
[+]	Méttre en pause ou reprendre après une pause
[+]	Avance rapide
Poussez le levier de commande vers la gauche ou la droite.	Réglage du niveau sonore

Transfert de fichiers vers un PC (Windows)

1 Insérez le CD d'installation dans un lecteur de CD-ROM, puis suivez les instructions qui s'affichent.
2 Branchez l'appareil au PC à l'aide du cable USB.

3 Allumez l'appareil photo.
4 Sur votre ordinateur, Sélectionné
Poste de travail Disque amovible DCIM 100SSCAM.
5 Sélectionnéz les fichiers de votre besoin, puis copiez-les ou déplacez-les sur l'ordinateur.

Débranchement en toute sécurité (pour Windows XP)

\section*{Caracteristiques}

Capteur d'images	• Type : CCD 1/2,33" (environ 1,09 cm) • Pixels effectifs : Environ 12,2 megapixels • Nombre total de pixels : Environ 12,4 megapixels
Objectif	• Distance focale : Objectif Samsung f= 4,2 - 42,0 mm (équivalent à un film 35 mm : 24 - 240 mm) • Plage d'ouverture de l'objectif : F3,3 (W) - F5,8 (T)
Écran	QVGA TFT LCD 3,0" (230 000 pixels)
Mise au point	TTL mise au point automatique (Mise au p. multi, Mise au p. centre, Mise au point manuelle, Mise au point sélection, AF détention des visages)
Vitesse d'obturation	• Auto : 1/8 ~ 1/1 500 s. • Programme : 1 ~ 1/1 500 s. • Manuel : 16 ~ 1/1 500 s. • Nuit : 8 ~ 1/1 500 s. • Feux artifice : 4 s.
Stockage	• Mémoire interne : Environ 21 Mo • Mémoire externe (en option) : Carte SD (jusqu'à 4 Go garantit), carte SDHC (jusqu'à 8 Go garantit), MMC Plus (jusqu'à 2 Go garantis, 4 bits 20 MHz) La capacité de la mémoire interne peut varier par rapport à ces caractéristiques.
Connecteur d'alimentation CC	20 broches
Batterie rechargeable	Batterie lithium-ion (SLB-10A, 1 050 mAh)
Dimensions (1 x h x p)	105 x 61,4 x 36,5 mm
Poids	225 g (sans la batterie ni la carte mémoire)
Température de fonctionnement	0 - 40°C
Humidité de fonctionnement	5 - 85 %

FR-11
