VLUU WB500 - Fotocamera SAMSUNG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Fotocamera digitale
Marca	SAMSUNG
Modello	VLUU WB500
Dimensioni (L x A x P)	105 x 61,4 x 36,5 mm
Peso (senza batteria né scheda)	225 g
Alimentazione	Batteria ricaricabile agli ioni di litio SLB-10A (1050 mAh)
Sensore d'immagine	CCD 1/2,33" (circa 1,09 cm), 12,2 megapixel effettivi
Obiettivo	Samsung f=4,2-42 mm (equiv. 24-240 mm), apertura F3,3 (W) - F5,8 (T)
Schermo	QVGA TFT LCD 3,0" (230 000 pixel)
Messa a fuoco	TTL autofocus: multi, centrale, manuale, selezione, rilevamento dei volti
Velocità dell'otturatore	Auto 1/8-1/1500 s, Programma 1-1/1500 s, Manuale 16-1/1500 s, Notte 8-1/1500 s, Fuochi d'artificio 4 s
Memoria interna	Circa 21 MB
Memoria esterna (opzionale)	Carta SD (fino a 4 GB), SDHC (fino a 8 GB), MMC Plus (fino a 2 GB)
Connettività	USB / AV / CC / cuffie, HDMI
Funzioni principali	Scatto foto e video, zoom ottico 10x, zoom digitale, molteplici modalità (Auto, Programma, Manuale, Notte, ecc.)
Sicurezza	Non utilizzare vicino a gas o liquidi infiammabili. Tenere fuori dalla portata dei bambini. Flash a più di 1 m dagli occhi.
Manutenzione e pulizia	Evitare polvere, umidità, temperature estreme (0-40°C, umidità 5-85%). Pulire l'obiettivo con un panno morbido.
Ricambi e riparabilità	Batteria, caricabatterie, cavi e schede di memoria opzionali. Utilizzare accessori Samsung originali.
Informazioni generali	Manuale disponibile in più lingue. Manuale d'uso incluso su CD-ROM.

Domande frequenti - VLUU WB500 SAMSUNG

Come inserire la batteria e la scheda di memoria?

Aprire il vano situato sotto la fotocamera. Inserire la batteria con il logo Samsung rivolto verso l'alto. Inserire la scheda di memoria con i contatti verso l'alto (chip rivolto verso l'alto). Chiudere lo sportello.

Come caricare la batteria?

Utilizzare il caricabatterie in dotazione. Collegarlo a una presa di corrente. La spia luminosa è rossa durante la carica e diventa verde a carica terminata.

Come impostare la data e l'ora?

Accendere la fotocamera. Al primo avvio, appare la schermata di installazione. Utilizzare i tasti di navigazione per selezionare 'Data e ora', quindi regolare i valori con le frecce. Confermare con OK.

Come scattare una foto in modalità automatica?

Ruotare la ghiera sulla modalità AUTO. Inquadrare il soggetto. Premere a metà corsa il pulsante di scatto per la messa a fuoco (appare un riquadro verde). Premere a fondo per scattare la foto.

Come registrare un video?

Ruotare la ghiera sulla modalità video. Premere il pulsante di scatto per avviare la registrazione. Premere di nuovo per fermarla. È possibile mettere in pausa con l'apposito tasto.

Come trasferire le foto su un PC Windows?

Installare il CD-ROM in dotazione. Collegare la fotocamera al PC con il cavo USB. Accendere la fotocamera. Sul computer, accedere a 'Risorse del computer' > 'Disco rimovibile' > 'DCIM' > '100SSCAM'. Copiare i file desiderati.

Quale scheda di memoria posso utilizzare?

La fotocamera accetta schede SD fino a 4 GB, SDHC fino a 8 GB e MMC Plus fino a 2 GB. Utilizzare schede di marche riconosciute.

Come pulire l'obiettivo?

Utilizzare un panno morbido e asciutto per pulire delicatamente l'obiettivo. Evitare il contatto con liquidi. Non utilizzare prodotti chimici.

Quali sono le precauzioni di sicurezza importanti?

Non utilizzare la fotocamera vicino a gas o liquidi infiammabili. Tenerla fuori dalla portata dei bambini. Non utilizzare il flash a meno di 1 metro dagli occhi (rischio di lesioni). Utilizzare solo batterie e caricabatterie Samsung.

Come utilizzare lo zoom?

Utilizzare la leva dello zoom situata sulla parte superiore della fotocamera. Spingere verso T (Tele) per ingrandire, verso W (Grandangolo) per rimpicciolire. Lo zoom ottico è di 10x; oltre, si attiva lo zoom digitale.

MANUALE UTENTE VLUU WB500 SAMSUNG

Informazioni sulla salute e

la sicurezza 2

Layout fotocamera 4

Preparazione della fotocamera 5

Apertura dell'imballaggio 5

Inserimento della batterie e della scheda di memoria 6

Come caricare la batteria 6

Come accendere la fotocamera 7

Selezione delle opzioni 7

Cattura di fotto o video. 8

Riproduzione di file 9

Trasferimento di file ad

un PC (Windows) 10

Specifiche 11

2

7

15

14

18

40

20

56

98

105

Informazioni sulla salute e la sicurezza

Awordimenti

Nonutilizzate la fotocamera in prossimità di gas e liquidi infiammabili o esplosivi

Non utilizzato la fotocamera vicino a carburanti, combustibili o altre sostanze chimiche inflammabili. Non conservare o non trasportare liquidi infammabili, gas o esplosi nelle stesso scomparto in cui si trova la fotocamera o i relativi accessori.

Tenete la fotocamera lontano da bambini e piccoli animali

Tenete la fotocamera e tutti gli accessori fuori alla portata di bambini piccoli e animali. Se ingoiate, le parti piccole sono provocare soffocamento o gravi lesions. Anche le parti e accessori mobili sono rappresentare un pericolò fisico.

Come prevenir lesioni alla vista del soggetto

Non usare il flash molto vicino (più vicino di 1 m) a persona o animali. L'uso del flash vicino agli occhi del soggetti po provocare danni temporanei o permanenti.

Maneggiate e smaltite con cura le batterie e i caricabatterie

Utilizzato solo batterie e caricabatterie approxiada Samsung. Batterie e caricabatterie incompatibili sono provocare ferite o dati seri alla fotocamera.
Non posizionate mai batterie o fotocamere sopra o all'interno di dispositivi di riscaldamento come microonde, forn di radiatori. Le batterie surriscaldate rischiano di esplodere.

Attenzione

Maneggiare e smaltire la fotocamera con attenzione e delicatamente

• Evitare che sulla fotocamera vengano versati liquidi poiché ciò provocare danni seri. Non maneggiare la fotocamera con le mani bagnate. Eventuali danni provocati dall'acqua alla fotocamera possono invalidare la garanzia del produttore.

• Evitare di utilizzare o di conservare la fotocamera in aree polverose, sporche, umide o poco ventilate per evitare danni alle parti mobili e ai componenti interni.

• Farattenzione quando si collegano i cavi o adattatori e quando si installano le batterie e schede di memoria.Forzano i connettori, collegando i cavi in modo incorretto o installando le batterie e le schede di memoria non secondo la norma,si rischi di causare danni alle portea, ai connettori eagli accessori.

• Non inserte oggetti estranei negli scomparti, slot o punti di accesso della fotocamera. Questo tipo di danno non è coperto alla garanzia.

Proteggere le batterie, i caricabatteria e le schede di memoria da eventuali danni

• Non esporre le batterie o schede di memoria a temperature estremamente fredde o calde (al di sotto di 0^ C o al di sopra di 40^ C). Le temperature estreme possono ridurre la capacité di carica delle batterie e causare malfunzionamento delle schede di memoria.
• Evitare che le schede di memoria entrino in contatto con liquidi, sporco o altre sostane. Pulite la schedda di memoria, se sporca, con un panno morbido prima di inseirrla nella fotocamera.

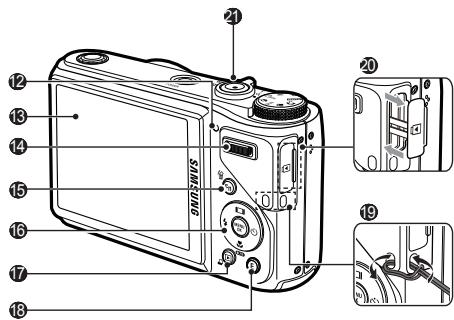

Layout fotocamera

Ghiera Sezione Modalità
2 ;Flash
Sensore AF / Spia autoscatto
4 Sensore telecomando
5:Obiettivo
6 'Terminale di connessione HDMI
7 Microfono
8 :Altoparlante
9 'Pulsante POWER
10 'Pulsante di zoom W (Zoom Wide, Grandangolo, Miniature)
1 'Pulsante di zoom T (Zoom Tele, Zoom Digitale)

12 'Spia di stato della fotocamera
Monitor LCD
14Leva comando
15:Pulsante Fn / Elimina
16: Pulsante a 5 funzioni
Pulsante modalità Riproduzione / Stampa
13 'Pulsante E (Effetto)
19 Cordoncino
20:Terminate USB/AV/DC
Pulsante Otturatore

Preparazione della fotocamera

Apertura dell'imballaggio

Fotocamera

Adattatore CA/Cavo USB

Batteria ricaricabile

Tracolla

CD-ROM del software (Manuale dell'utente)

Guida rapida

Accessor opzionali

Custodia fotocamera

Telecomando

Cavo HDMI

Cavo A/V

Preparazione della fotocamera

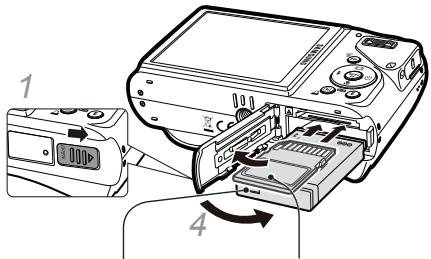

Inserimento della batteria e della scheda di memoria

2 Con il logo Samsung rivolto verso l'alto

▼ Come rimuovere la batteria

3 Con i contatti dorati rivolti.
verso l'alto

▼ Come rimuovere la Scheduled memoria

Spingete la性和 condelicatezza in modo da liberarla alla fotocamera, quandierastraetela dalloslot.

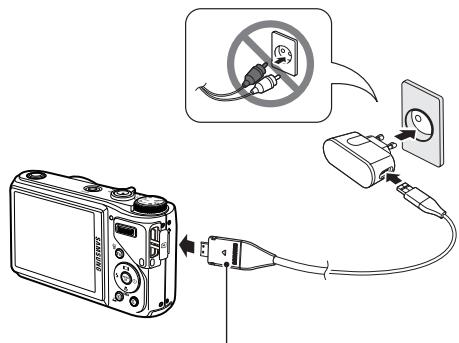

Come caricare la batteria

Non dimenticare di ricaricare la batteria prima di usare la fotocamera.

Spia indicatrice

• Rosso: in ricarica
• Verde: carica completa

Come accendere la fotocamera

1 Premete [POWER].

• Compare la schermata iniziale di installmente.

2 Premete [O].
3 Premete [■] o [■] per selezionare una lingua e premete [OK].
4 Premete [I] o [+] per selezionare Date & Time e premete [].
5 Premete [4] o [O] per selezionare un elemento.
6 Premete [■] o [■] per cancellare il numero o selezionare un'alto formato di data e premete [OK].

Selezione delle opzioni

1 Nella modalità di scatto, premete [Fn].
2 Utilizzate i tasti di spostamento per scorrere in un menu o un'opzione.

• Per spostarvi a sinistra o a destra, premete [5] o [6].
• Per spostarvi in alto o in basso, premete [I] o [Y].

3 Premete [OK] per confermare l'opzione o il menu evidenziato.

• Premete [Fn] per tornare al menu precedente.

Cattura di fotto o video

Scattare una foto

1 Ruotate la ghiera di selezione su AUTO.
2 Allineate il soggetti al riquadro.
3 Premete parzialmente [Otturatore] per eseguire la messa a fuoco automatica.

• Un riquadro verde indica che il soggetti èMESSO a fuoco.

4 Premete completeness [Otturatore] per scattare una Foto.

IT-8

Registrazione di un video

1 Ruotate la ghiera di selezione su
2 Allineate il soggetti al riquadro.
3 Premete [Otturatore].

• Premete [per interrompere temporaneamente o riprendere.

4 Premete nuovamente [Otturatore] per interrompere la registrazione.

Nota

Numero di fotoperrisoluzione (per SD da 1 GB)

Risoluzione		S. fine	Fine	Normale
12M	4000 x 3000	147	285	404
410M	3984 x 2656	168	314	442
9M	3968 x 2232	203	368	529
8M	3264 x 2448	212	375	538
5M	2592 x 1944	334	558	780
3M	2048 x 1536	524	790	1,049
1M	1024 x 768	1,449	1,645	1,845

Questi valori sono misurati in condizioni standard Samsung e possono variate in base alle condizioni di scatto e alle impostazioni della fotocamera.

Riproduzione di file

Visualizzazione delle fotografie

1 Premete [D].
2 Premete [o] o [O] per scorrere i file.

• Per visualizzare rapidamente i file, tenete premuto.

Visualizzazione dei video

1 Premete [D].
2 Premete [

3 Utilizzate i tasti segunti per controllare la riproduzione.

[4]	Cerca indietro
[5]	Mette in pausa o riprende la riproduzione
[6]	Cerca avanti
Premete la leva di lavoro versusi sinistra o destra	Regola il livello del volume

Trasferimento di file ad un PC (Windows)

1 Inserite il CD di installatione in un'unità CD-ROM ed eseguite le istruzioni sullo schermo.
2 Collegate la fotocamera al PC con il cavo USB.

Disconnectione sicura (per Windows XP)

Fareclick

3 Accendete la fotocamera.
4 Sul PC selezionate Risorse del computer → disco rimovibile → DCIM → 100SSCAM.
5 Selezionate e trascinate i file desiderati o salvateli sul PC.

IT-10

Specifiche

Sensore immagini	• Tipo: 1/2,33" (ca. 1,09 cm) CCD • Pixel effettivi: ca. 12,2 mega pixel • Pixel totali: ca. 12,4 mega pixel
Obiettivo	• Lunghezza fiscale: Obiettivo Samsung f = 4,2 - 42,0 mm (equivalente per pellicola 35 mm: 24 - 240 mm) • Intervalto aperture diaframma: F3,3 (W) - F5,8 (T)
Display	3,0" QVGA TFT LCD (230.000 pixel)
Messa a fuoco	Autofocus TTL (AF multipl, AF centrato, Messa a fuoco manuale, Sezione AF, AF per il riconoscimento dei volti )
Velocità otturatore	• Auto: 1/8 ~ 1/1.500 sec. • Programm: 1 ~ 1/1.500 sec. • Manuale: 16 ~ 1/1.500 sec. • Notte: 8 ~ 1/1.500 sec. • Fuochi Art.: 4 sec.
Memoria	• Memoria interna: circa 21 MB • Memoria esterna (opzionale): Scheda SD (fino a 4 GB garantiti), Scheda SDHC (fino a 8 GB garantiti), MMC Plus (fi no a 2GB garantiti, 4bit 20MHz) È possible che la capacité della memoria interna non corrisponda a queste caratteristiche tecniche.
Presa di ingresso alimentazione in CC	20 pin
Batteria ricaracabile	Batteriaagli ioni di litio (SLB-10A, 1.050 mAh)
Dimensioni (L x A x P)	105 x 61,4 x 36,5 mm
Peso	225 g (senza batteria e scheda di memoria)
Temperatura di esercizio	0 - 40°C
Umidità di esercizio	5 - 85 %
