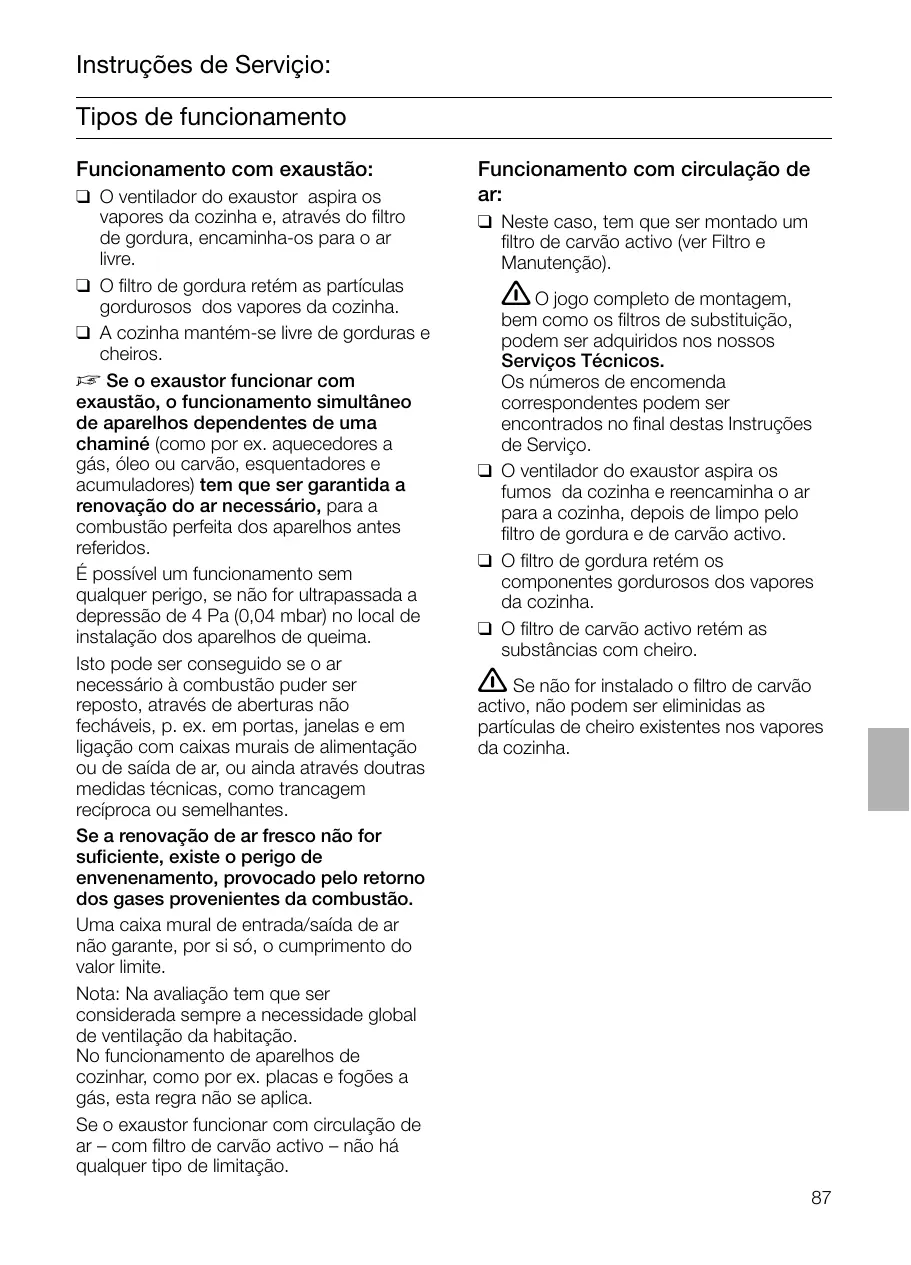

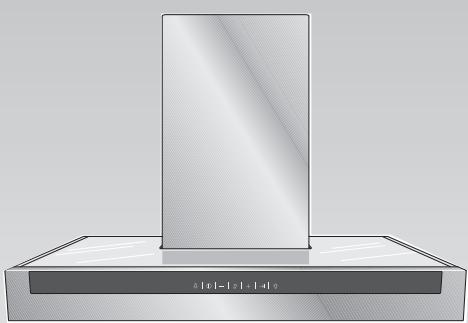

Instruções de Serviçio: Tipos de funcionamento Funcionamento com exaustão: ❑ O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre. ❑ O filtro de gordura retém as partículas gordurosos dos vapores da cozinha. ❑ A cozinha mantém-se livre de gorduras e cheiros. D Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos. É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima. Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes. Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão. Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite. Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica. Se o exaustor funcionar com circulação de ar – com filtro de carvão activo – não há qualquer tipo de limitação.

Funcionamento com circulação de ar: ❑ Neste caso, tem que ser montado um filtro de carvão activo (ver Filtro e Manutenção).

O jogo completo de montagem,

bem como os filtros de substituição, podem ser adquiridos nos nossos Serviços Técnicos. Os números de encomenda correspondentes podem ser encontrados no final destas Instruções de Serviço. ❑ O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha, depois de limpo pelo filtro de gordura e de carvão activo. ❑ O filtro de gordura retém os componentes gordurosos dos vapores da cozinha. ❑ O filtro de carvão activo retém as substâncias com cheiro.

Se não for instalado o filtro de carvão activo, não podem ser eliminidas as partículas de cheiro existentes nos vapores da cozinha.

Antes da primeira utilização

Regulação da indicação de saturação

Indicações importantes: ❑ Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É. por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho. ❑ Este exaustor corresponde às normas de segurança para este tipo de aparelhos. As reparações só devem ser efectuadas por pessoal especializado. Reparações inadequadas podem a carretar perigos vários para o utilizador. ❑ Antes de utilizar o novo aparelho, deverá ler com atenção estas instruções de serviço. Delas constam informações importantes para a sua segurança, bem como sobre a utilização e manutenção do aparelho. ❑ Guarde as instruções de serviço e de montagem em lugar seguro, para a eventualidade de o aparelho ter um outro dono. ❑ Este aparelho está marcado em conformidade com a Directiva 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment – WEEE). A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados-Membros da União Europeia.

Se for necessário proceder à modificação do tipo de funcionamento ( exaustão/ circulação de ar), também a indicação de saturação para o filtro tem que ser alterada em conformidade (ver instruções de montagem).

Anomalias Se na indicação aparecer um # ou um ã: ❑ Ver o capítulo “Filtros e Manutenção”. Se não for possível utilizar o exaustor: ❑ Desligar o exaustor da corrente eléctrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusível. Depois volte a ligar o aparelho à corrente. Para mais informações ou em caso de avaria consulte os nossos Serviços Técnicos. (Ver índice em anexo). Quando recorrer aos Serviços Técnicos indique por favor:

Registe estes números nos campos acima. Eles constam da chapa de caracteristicas que encontrará no interior do aparelho, após retirar a armação do filttro.

O fabricante do exaustor não

assume qualquer responsabilidade nas reclamações atribuídas ao planeamento e instalação da tubagem.

Antes da primeira utilização Instruções de segurança

Não flamejar alimentos por baixo do

exaustor. Perigo de incêndio do filtro de gordura, devido à subida da chama.

Os queimadores têm que estar sempre cobertos com os recipientes de cozinhar.

Não é permitido o funcionamento do exaustor sobre um aparelho de queima para combustíveis sólidos ou gasosos (carvão, madeira e semelhantes). (Ver as Instruções de montagem).

Os discos eléctricos não funcionar todos em simultâneo, durante muito tempo, na potência máxima (max. 15 min.), pois, existe o perigo de queimaduras ao tocar nas superfícies do aparelho ou o perigo de danificar o exaustor. Durante o funcionamento do exaustor sobre uma placa de cozinhar, com funcionamento simultâneo de 3 ou mais discos eléctricos, o exaustor tem que funcionar na potência máxima.

Este exaustor só deve ser aplicado para fins domésticos.

O exaustor só deve funcionar com as lâmpadas colocadas.

As lâmpadas fundidas devem ser imediatamente substituidas, para evitar a sobrecarga das outras lâmpadas.

O exaustor não deve funcionar sem o filtro de gordura.

Gordura ou óleo sobreaquecidos podem incendiar-se facilmente. Sempre que preparar alimentos com gordura ou óleo, por ex. batatas fritas, deverá, por isso, manter-se vigilante.

Limpar bem o exaustor, antes da primeira colocação em funcionamento.

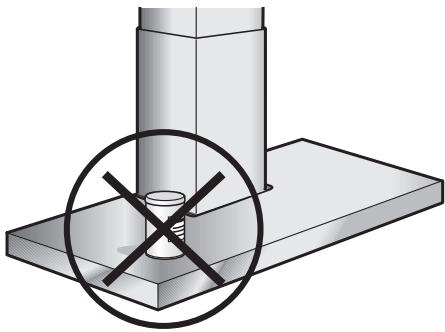

Não colocar quaisquer objectos sobre o exaustor.

O exaustor só deve funcionar com a placa de vidro colocada.

Se o aparelho apresentar qualquer dano, não o deverá pôr em funcionamento.

A ligação e a colocação em funcionamento só devem ser efectuadas por um técnico.

Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituido pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador.

Providenciar a reciclagem adequada do material da embalagem (ver Instruções de Montagem).

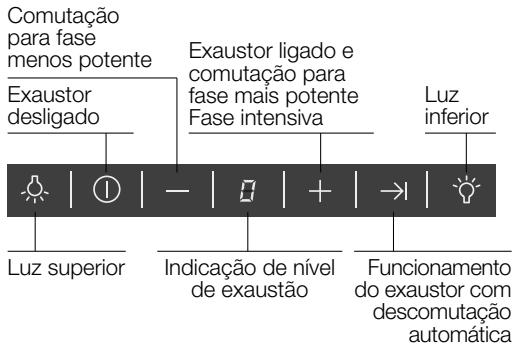

Comandos do exaustor

Os vapores da cozinha são eliminados de forma mais eficaz: ❑ se o exaustor for ligado no início do cozinhado. ❑ se o exaustor for desligado só alguns minutos, depois de terminado o cozinhado. Comutação para fase menos potente Exaustor desligado

Exaustor ligado e comutação para fase mais potente Fase intensiva

Indicação de nível Funcionamento de exaustão do exaustor com descomutação automática

Sinal acústico: ❑ Premindo qualquer tecla, soa um sinal de confirmação. Desligar o sinal acústico: ❑ Premir, simultaneamente, as teclas 0 e + até que, passados cerca de 3 seg, se ouça um sinal. Ligar o sinal acústico: ❑ Repetir o procedimento. Ligar o exaustor: ❑ Premir a tecla +. Regulação da fase de exaustão pretendida: ❑ Premir a tecla +. O exaustor comuta para a fase imediatamente superior. ❑ Premir a tecla –. O exaustor comuta para a fase imediatamente inferior. Desligar o exaustor: ❑ Premir a tecla 0. A indicação { apaga-se, passado pouco tempo. Ou: ❑ Premir a tecla – até que o desligue. A indicação { apaga-se, passado pouco tempo. 90

Fase intensiva: Com a fase intensiva obtêm-se o rendimento máximo. Ela só é necessária por curtos períodos de tempo. ❑ Premir a tecla + até que a indicação ç fique iluminada. ❑ Se a fase intensiva não for desligada manualmente, o exaustor, após 10 minutos comuta automaticamente para a fase }. Funcionamento do exaustor com descomutação automática: ❑ Premir a tecla !. O exaustor funciona durante 10 minutos na fase | e na indicação está um ponto a piscar. Depois o exaustor desliga automaticamente. Iluminação: ❑ A iluminação pode ser utilizada em qualquer momento, mesmo se o exaustor estiver desligado. ❑ Regulação da intensidade da luz inferior: Manter premida a tecla a até obter a luminosidade pretendida.

Filtros e manutenção Filtro de gordura: Para retenção das partículas de gordura existentes nos vapores da cozinha são utilizados filtros metálicos. A malha do filtro é de metal não inflamável. Atenção: Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada. Importante: A limpeza atempada do filtro evita o perigo de incêndio que se pode verificar com a concentração de calor proveniente de fritos ou assados. Indicação de saturação: # Se o filtro estiver saturado, depois do exaustor desligado, ouve-se um aviso acústico durante 6 segundos e a indicação # está iluminada. Neste caso os filtros devem ser imediatamente limpos. Limpeza dos filtros metálicos: ❑ Tenha em atenção que, neste caso, o filtro de gorduras deve ser limpo em intervalos de tempo regulares (1 mês). ❑ A limpeza destes filtros pode ser feita na máquina de lavar loiça. Com este processo, pode verificar-se uma ligeira alteração na cor dos filtros. Importante: Os filtros de metal muito saturados não devem ser lavados juntamente com a outra loiça. ❑ Se a limpeza for feita manualmente, colocar primeiro os filtros numa solução de água quente com detergente. Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia. Passado algum tempo, escovar os filtros com uma escova própria e, depois, enxaguá-los e secá-los bem.

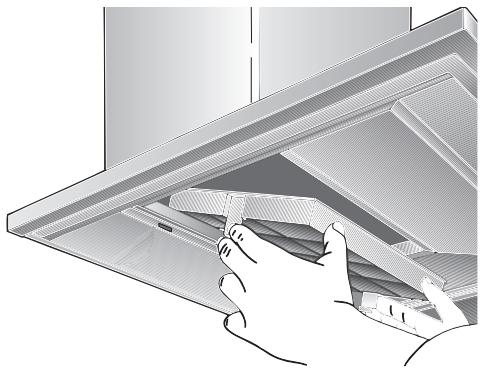

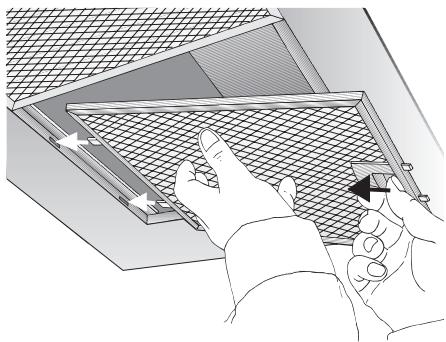

Desmontar e montar os filtros metálicos: Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias. 1. Pressionar os encaixes dos filtros no sentido da seta e, depois, retirar os filtros. Ao mesmo tempo, segurar com a outra mão por baixo do filtro.

2. Limpar os filtros metálicos. 3. Recolocar os filtros lavados. 4. Apagar a indicação #. ❑ Premir a tecla 0.

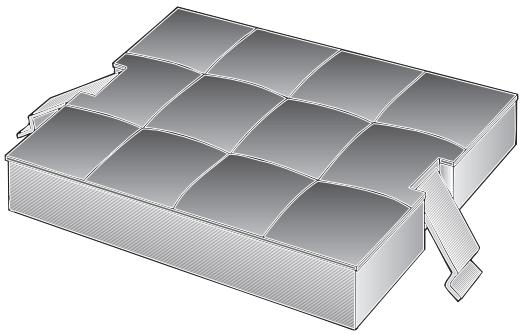

Filtros e manutenção Filtro de carvão activo: Para reter os cheiros no funcionamento com circulação de ar. Atenção: Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada. Importante: Através da substituição atempada do filtro de carvão activo, é evitado o perigo de incêndio provocado pela concentração de calor na confecção de fritos ou de assados. Montar e desmontar: Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias. 1. Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metálicos de gordura). 2. Aplicar o filtro de carvão activo.

Indicação de saturação: ã Se o filtro de carvão activo estiver saturado, depois do exaustor Ter sido desligado ouve-se um aviso acústico durante 6 segundos e a indicação ã fica iluminada. Neste caso o filtro de carvão activo deve ser imediatamente substituído. Substituição do filtro de carvão activo: ❑ No caso de funcionamento normal (1 a 2 horas diárias), os filtros de carvão activo devem ser substituidos uma vez no ano. ❑ O filtro de carvão activo pode ser adquirido nos Serviços Técnicos (ver acessórios especiais). ❑ Devem ser utilizados apenas filtros originais. Só assim é garantido o funcionamento optimizado do exaustor. Reciclagem do filtro de carvão activo usado: ❑ O filtro de carvão activo não contém substâncias prejudiciais. Ele pode ser reciclado como lixo normal.

3. Encaixar as patilhas em ambos os lados. 4. Montar os filtros de gordura (Ver Desmontagem e montagem dos filtros metálicos de gordura). 5. Apagar a indicação ã. ❑ Premir a tecla 0.

Limpeza e manutenção

Substituíção das lâmpadas

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusível ou o disjuntor.

1. Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.

Não limpar o exaustor com esponjas ásperas, nem utilizar produtos abrasivos ou com teor de soda, ácidos ou cloro! ❑ Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas. ❑ Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano húmido. ❑ Quando limpar os filtros de gordura, deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evita-se assim, o perigo de incêndios e o mau funcionamento do aparelho.

As lâmpadas de halogéneo ficam muito quentes, quando em funcionamento. Mesmo pouco tempo de depois de ligadas, há perigo de queimaduras. 2. Retirar o aro da lâmpada com a ajuda de uma chave de parafusos ou similar.

As teclas de comando devem ser limpas

3. Substituir a lâmpada de halogéneo (lâmpada de halogéneo corrente no mercado, 12 Volt, máx. 20 Watt, casquilho G4). Atenção; Suporte de encaixe. Utilizar um pano limpo, para segurar na lâmpada.

com uma solução de água com um detergente suave e um pano macio e húmido. Não aplicar, nas teclas de comando, produtos para limpeza de inox.

Superfícies de aço inox: ❑ Utilizar um produto para inox suave e não abrasivo. ❑ Limpar apenas no sentido do polimento. ❑ Aconselhamos a utilização do nosso produto para limpeza de inox Ref.ª 461731. Consulte a brochura anexa sobre Assistência Técnica, para saber onde adquirir este produto. Superfícies de alumínio, verniz e material sintético: ❑ Não utilizar panos secos. ❑ Utilizar um produto suave para limpar janelas. ❑ Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.

4. Voltar a encaixar o aro da lâmpada. 5. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis. Nota: Se a iluminação não funcionar, deverá verificar, se a lâmpada está bem encaixada.

Dê atenção às Condições de Garantia constantes da brochura anexa sobre ”Service”. 93

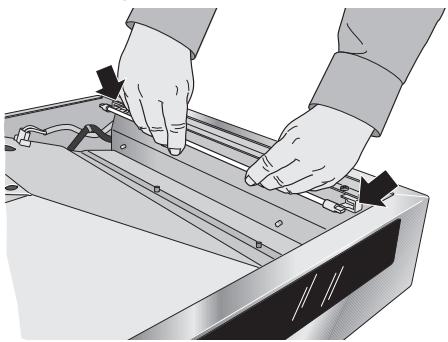

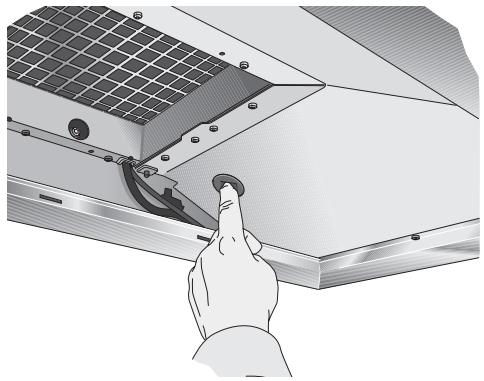

Substituíção das lâmpadas Lâmpadas fluorescentes: 1. Desligar o exaustor e cortar a alimentação de corrente ao aparelho, desligando a ficha da tomada ou os fusíveis.

5. Substituir a lâmpada (lâmpada fluorescente corrente no mercado, FM 730, 11 Watt).

Perigo de se quebrar.

As lâmpadas fluorescentes aquecem bastante, quando acesas. Algum tempo depois de apagadas, subsiste ainda o perigo de queimaduras. 2. Retirar o filtro de gorduras (ver montagem e desmontagem do filtro metálico de gorduras). 3. Elevar a placa de vidro. Para isso, segurar com o dedo através da bucha. 6. Voltar a colocar a placa de vidro.

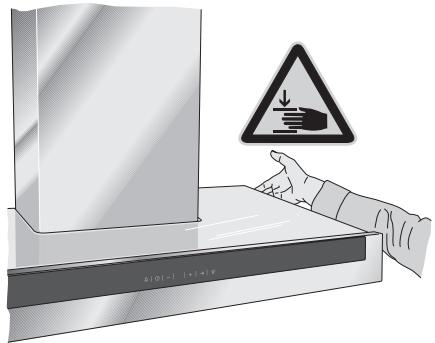

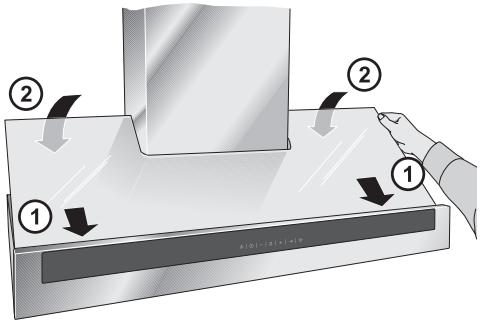

4. Retirar a placa de vidro. 7. Soltar a placa de vidro cuidadosamente.

Perigo de ferimentos!

Substituir as lâmpadas fluorescentes e recolocar a placa de vidro (ver substituição das lâmpadas). 94

Instruções de Montagem: Indicações Importantes

Aparelhos velhos não são, de forma

alguma, lixo. Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas. Antes de enviar o aparelho para reciclagem, inutilize-o.

O seu novo aparelho esteve protegido

pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Por favor contribua também para a preservação do meio ambiente, reciclando a embalagem em conformidade. Junto do Agente Especializado ou na Câmara Municipal da sua área de residência informe-se sobre os processos de reciclagem disponíveis.

Não é permitido o funcionamento do exaustor sobre um aparelho de queima para combustíveis sólidos ou gasosos (carvão, madeira e semelhantes). (Ver as Instruções de montagem).

Quanto menor for a distância entre o

exaustor e a placa de cozinha, maior é a possibilidade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.

A placa de vidro e as lâmpadas fluorescentes vêm embaladas separadamente.

O exaustor pode funcionar com exaustão ou circulação de ar.

Instalar o exaustor sempre centrado com a placa de cozinha.

Respeitar a distância mínima entre a

placa eléctrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.

Antes da montagem Funcionamento com exaustão

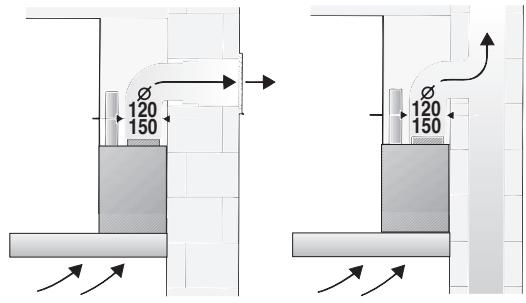

O ar da exaustão é conduzido para cima, através de um canal, ou directamente para o exterior através da parede. D A exaustão do ar não pode ser feita através de uma chaminé de saída de fumos ou de gases de combustão, nem através de um canal que sirva para ventilação de locais, onde se encontrem aparelhos de queima. Na derivação do ar evacuado, têm que ser respeitadas as prescrições municipais e as normas legais ( p. ex. Departamento Regulador da Construção Civil). Para condução do ar de exaustão para uma chaminé de fumos ou de gases de combustão, que não esteja em funcionamento, é necessária uma autorização das entidades competentes. D Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos. É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima. 96

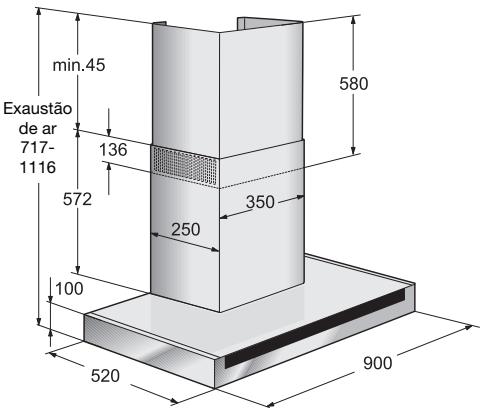

Exaustão de ar 7171116

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes. Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão. Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite. Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica. Se o exaustor funcionar com circulação de ar – com filtro de carvão activo – não há qualquer tipo de limitação. Se o ar da exaustão for conduzido através da parede exterior, deve ser utilizada uma caixa mural telescópica.

Antes da montagem Potência optimizada do exaustor: ❑ Tubo de exaustão curto e liso. ❑ Tubo com número mínimo de curvas. ❑ Diâmetro do tubo e curvas tão grandes quanto possível. A utilização de tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diâmetros reduzidos, provoca uma alteração nas condições optimizadas de ventilação e, simultaneamente, um aumento do nível de ruídos.

Ligação do tubo de exaustão l 150 mm:

assume qualquer responsabilidade nas reclamações atribuídas ao planeamento e instalação da tubagem. Tubos circulares: Recomendamos um diâmetro interior de 150 mm, mas no mínimo de 120 mm Canais planos têm que ter um secção equivalente ao diâmetro dos tubos. Eles não devem ter nenhum desvio muito pronunciado. l 120 mm ca. 113 cm2 l 150 mm ca. 177 cm2 Se os diâmetros dos tubos apresentarem diferenças: Deverão ser aplicadas cintas de vedação. No funcionamento com exaustão de ar, deve ser garantida uma renovação de ar suficiente.

Ligação do tubo de exaustão l 120 mm:

O fabricante do exaustor não

❑ Fixar o tubo de exaustão directamente na tubuladura de ar.

❑ Fixar a redução directamente no bocal. ❑ Fixar o tubo de exaustão na redução.

Função de circulação de ar ❑ Com filtro de carvão activo, se não existirem condições para funcionamento de exaustão.

de montagem pode ser adquirido nos nossos Serviços Técnicos. O número de encomenda correspondente pode ser encontrado no final destas Instruções de Serviço.

Circulação de ar 8081212

Preparação da parede

O exaustor só deve ligado a uma tomada com protecção de terra e instalada de acordo com as normas em vigor. Se possível, instalar a tomada directamente por baixo da cobertura da chaminé. ❑ A tomada com contacto de segurança deve estar ligada através de um circuito eléctrico próprio. ❑ Se, depois da montagem do exaustor, a tomada com contacto de segurança não ficar acessível, tem que existir um dispositivo de corte semelhante a uma ligação fixa.

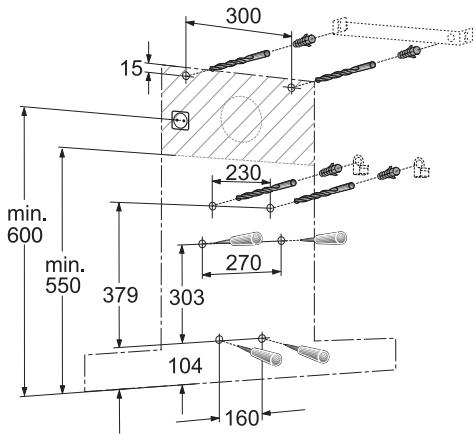

❑ A parede tem que ser plana e vertical. ❑ Tem que ser prevista uma fixação segura das buchas. Peso em Kg Exaustão de ar

Reservamo-nos o direito a alterações técnicas no âmbito do desenvolvimento técnico.

Alteração de funcionamento por exaustão para circulação de ar Alteração do comando electrónico para funcionamento por circulação de ar: ❑ O exaustor é fornecido com a regulação para funcionamento por exaustão de ar. ❑ O exaustor deve ser ligado e desligado.

1. Manter premida a tecla 0. 2. Enquanto a indicação { estiver iluminada, premir, também, a tecla ! até que fique oluminada a indicação ã. Depois, soltar a teclas. ❑ A indicação ã apaga-se, passado pouco tempo. O comando electrónico está regulado para circulação de ar. ❑ Repetindo as operações 1 e 2, o comando electrónico é, novamente, alterado para funcionamento por exaustão. (Indicação #).

No caso de ser necessário uma ligação fixa: O exaustor só pode ser ligado à corrente por um instalador eléctrico credenciado pela empresa distribuidora de electricidade. Relativamente à instalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte, são válidos interruptores com uma abertura de contactos superior a 3mm e corte multipolar. Daqui fazem parte os interruptores LS e protecções.

Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituido pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador. Características eléctricas: Encontram-se na chapa de características no interior do aparelho – que está à vista depois de retirar os caixilhos do filtro.

Para reparações, desligar o exaustor da corrente eléctrica. Comprimento do cabo de ligação: 1,30 m. Este exaustor corresponde às normas UE sobre protecção antiparasitária.

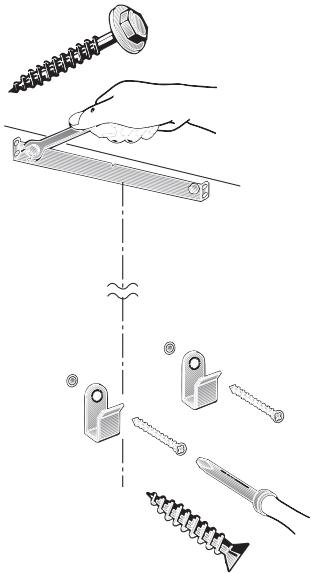

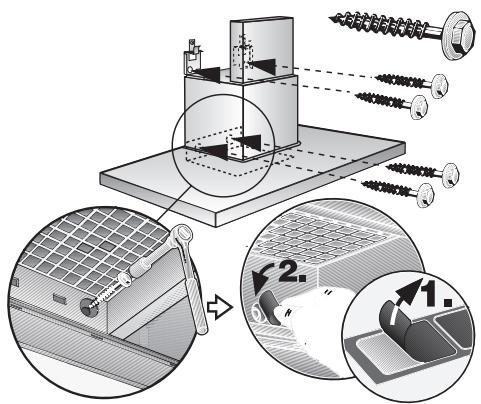

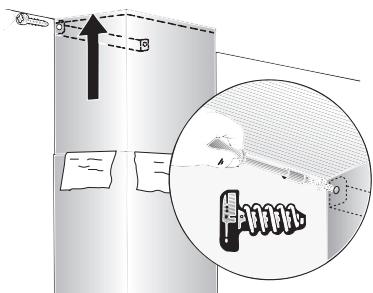

Montagem O exaustor está preparado para ser montado numa parede da cozinha. 1. Retirar o filtro de gorduras. (Ver instruções de serviço). 2. Traçar uma linha central na parede, desde o tecto até ao canto inferior do exaustor. 3. Com a ajuda do molde, marcar na parede as posições para os parafusos e desenhar, também, o contorno da área de suspensão, para que esta seja mais fácil. Respeitar a distância mínima de 550 mm entre os discos eléctricos e o exaustor. O canto inferior do molde corresponde ao canto inferior do exaustor. 4. Fazer 2 furos em cima e outros 2 furos em baixo l 8 mm para o ângulo de suporte e introduzir as buchas até estas ficarem à face com a parede.

Nota: Ter em atenção a eventual necessidade de montagem de acessórios especiais. 5. Aparafusar o ângulo superior e os dois ângulos inferiores de fixação.

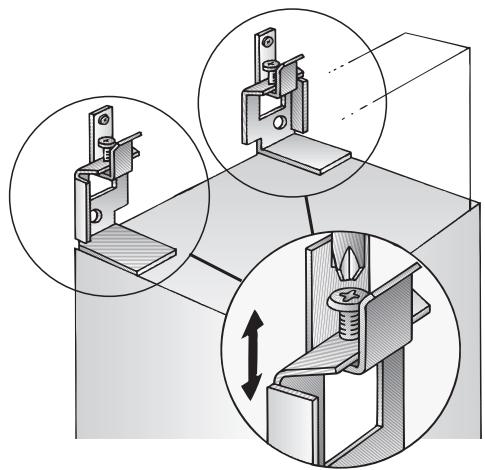

6. Pendurar o exaustor. Regular a altura e a posição horizontal com os parafusos de ajuste. Verificar, se os 4 furos inferiores para fixação estão correctamente assinalados e, se necessário, marque-os novamente.

Mínimo 550 Recomendação 650

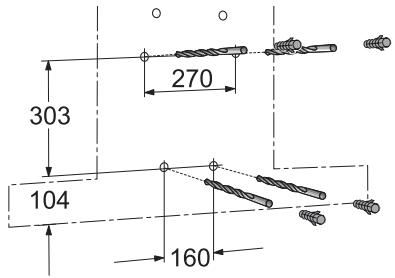

Montagem 07. Retirar o exaustor. Fazer os 4 furos de fixação inferiores l 8 mm e introduzir as buchas à face com a parede.

Mínimo 550 Recomendação 650

08. Pendurar o exaustor e fixá-lo com os 4 parafusos restantes. 09. Colar sobre cada um dos furos de fixação inferiores uma película na protecção da grelha.

13. Retirar a película de protecção aplicada nos revestimentos da chaminé.

Procure evitar provocar danos nas superfícies delicadas de aço inox. Cuidado: O revestimento interior da chaminé pode ter arestas aguçadas – Perigo de ferimentos –. Recomendamos o uso de luvas de protecção durante a montage. 14. Encaixar as duas partes do revestimento da chaminé (ranhura na parte telescópica superior e introduzi-la na ranhura do exaustor. Procure evitar riscos durante a introdução das duas partes do revestimento, uma na outra, colocando por ex., o gabarito de montagem como protecção sobre o canto do revestimento inferior.

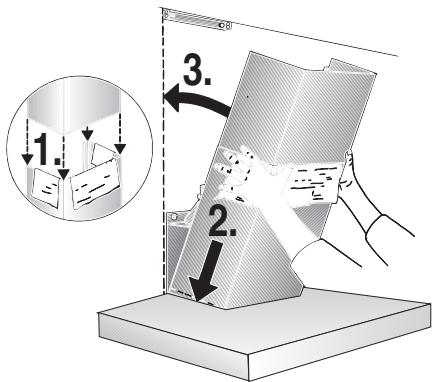

15. Levantar ligeiramente a parte superior e aparafusá-la lateralmente com dois parafusos no ângulo de retenção.

10. Fazer a ligação dos tubos. 11. Substituir as lâmpadas fluorescentes e recolocar a placa de vidro (ver substituição das lâmpadas). 12. Efectuar a ligação eléctrica para o exaustor. 16. Voltar a montar o filtro de gordura (ver instruções de serviço). 100
