MANUAL DE USUARIO LC8L950 SIEMENS

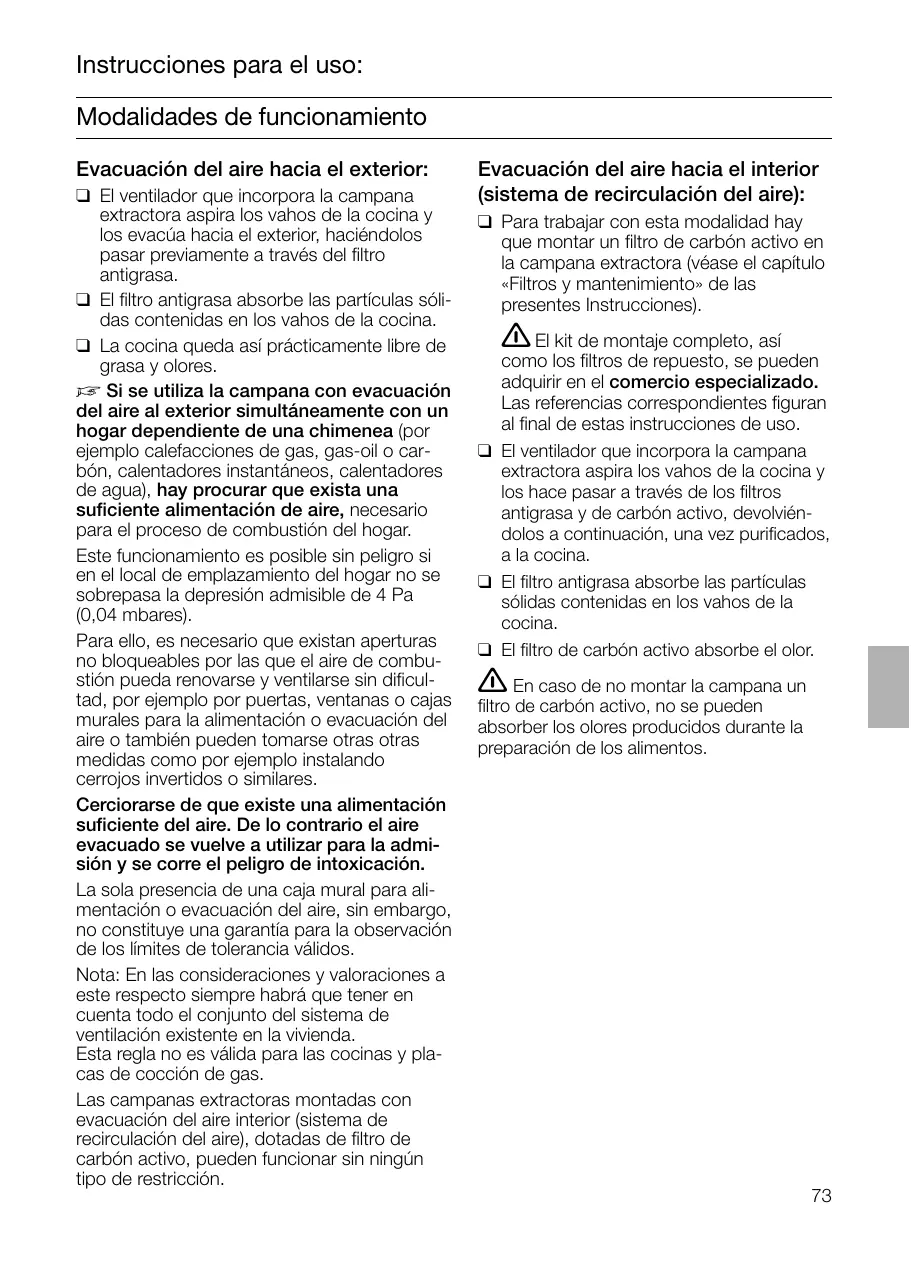

Instrucciones para el uso: Modalidades de funcionamiento Evacuación del aire hacia el exterior: ❑ El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través del filtro antigrasa. ❑ El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina. ❑ La cocina queda así prácticamente libre de grasa y olores. D Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar. Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares). Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas murales para la alimentación o evacuación del aire o también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos o similares. Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación. La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos. Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas. Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción.

Evacuación del aire hacia el interior

(sistema de recirculación del aire): ❑ Para trabajar con esta modalidad hay que montar un filtro de carbón activo en la campana extractora (véase el capítulo «Filtros y mantenimiento» de las presentes Instrucciones).

El kit de montaje completo, así

como los filtros de repuesto, se pueden adquirir en el comercio especializado.

Las referencias correspondientes figuran al final de estas instrucciones de uso. ❑ El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los hace pasar a través de los filtros antigrasa y de carbón activo, devolviéndolos a continuación, una vez purificados, a la cocina. ❑ El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina. ❑ El filtro de carbón activo absorbe el olor.

En caso de no montar la campana un filtro de carbón activo, no se pueden absorber los olores producidos durante la preparación de los alimentos.

Antes de la primera utilización

Antes de la puesta en marcha inicial del aparato: ❑ Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto. ❑ Esta campana extractora cumple las normas y disposiciones específicas en materia de seguridad. Las reparaciones que fuera necesario efectuar en el aparato sólo podrán ser ejecutadas por técnicos especializados del ramo. Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario. ❑ Antes de emplear el aparato nuevo deberá leer detenidamente las instrucciones de servicio de la cocina eléctrica. En ella se facilitan informaciones y consejos importantes para su seguridad personal, así como para el correcto manejo y cuidado de la cocina. ❑ Guarde las instrucciones de servicio y de montaje para un posible propietario posterior. ❑ Este aparato cumple con la Directiva europea 2002/96/CE sobre aparatos eléctricos y electrónicos identificada como (Residuos de aparatos eléctricos y electrónicos). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

Ajustar la indicación del grado de saturación del filtro

En caso de que fuera necesario modificar la modalidad de funcionamiento de la campana extractora de evacuación del aire al exterior a evacuación del aire al interior, hay que modificar también la indicación del grado de saturación del filtro, adaptándolo a los filtros usados (véanse al respecto las instrucciones de montaje).

Averías y perturbaciones

En caso de que en la pantalla de visualización aparezcan las letras # o ã: ❑ Véase al respecto el capítulo «Filtros y mantenimiento». En caso de no poder accionar los mandos ni activar las funciones de la campana extractora: ❑ Dejar la campana sin corriente durante aproximadamente 1 minuto extrayendo el enchufe de la toma de corriente o desconectando el fusible de la red. Conectar a continuación la campana extractora. En caso de consultas o averías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica. (Véase al respecto la lista con las delegaciones y distribuidores oficiales). Para cualquier consulta deberán indicarse los números de producto y de fabricación:

N° E FD Anote las números correspondientes a su aparato en los espacios correspondientes.

Los números figuran en la placa de características, a la que se accede tras desmontar la rejilla del filtro dentro de la campana extractora.

Las reclamaciones atribuibles o

relacionadas con la planificación y ejecución de la instalación de las tuberías de la campana extractora, no están cubiertas por el servicio de garantía del fabricante.

Antes de la primera utilización

Advertencias de seguridad

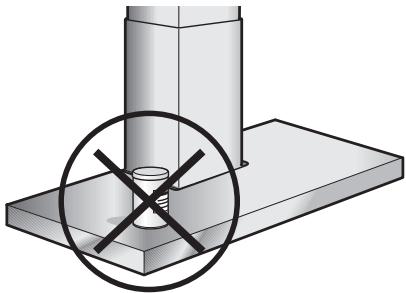

flameados directamente debajo de la campana extractora.

La grasa acumulada en el filtro antigrasa podría incendiarse por las llamas que suben!

Las llamas de los quemadores de gas de las zonas de cocción deberán encontrarse siempre cubiertas con un recipiente.

La campana extractora no es adecuada

Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección del medio ambiente (véanse al respecto las instrucciones de montaje de la campana extractora).

La presente campana extractora sólo es adecuada para uso doméstico.

Utilizar la campana extractora sólo con las lámparas de iluminación montadas.

para el montaje por encima de hogares para combustibles sólidos o en forma de gas

(carbón, leña, etc.). Véanse al respecto las instrucciones de montaje.

Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga de las lámparas restantes.

No usar nunca la campana extractora sin incorporar el filtro antigrasa.

No usar simultáneamente todas las zonas de cocción de la placa o cocina ajustadas a su máxima potencia durante un período prolongado (como máximo

15 minutos), de lo contrario existe peligro de quemadura al entrar en contacto con la superficie del aparato o se pueden ocasionar daños en la campana extractora. En caso de instalar y usar la campana extractora montada por encima de una placa encimera, la campana deberá trabajar a su máxima potencia si se usan simultáneamente tres o más zonas de cocción.

Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello los alimentos o platos que requieran grasa o aceite caliente, como por ejemplo patatas fritas, etc., sólo deberán prepararse bajo vigilancia.

Limpiar a fondo la campana extractora antes de usarla por vez primera.

No colocar objetos encima de la campana.

Usar la campana extractora sólo con la placa de cristal colocada.

Si el aparato presentara daños o desperfectos, no deberá ser utilizado.

La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por un técnico especialista del ramo.

En caso de producirse daños en el cable

de conexión del aparato, éste sólo podrá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia

Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro.

Manejo de la campana extractora

La manera más eficaz de absorber los vahos producidos en la cocina durante la preparación de los alimentos es:

❑ Conectando la campana extractora al comenzar a trabajar. ❑ Desconectando la campana extractora al cabo de unos minutos después de haber concluido los trabajos. Reducir la potencia del ventilador Desconectar el ventilador

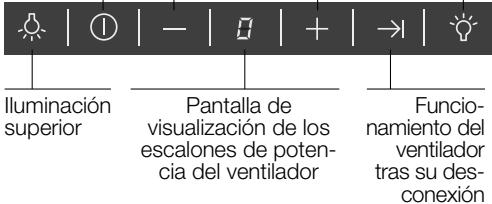

Iluminación superior

Conectar y aumentar la potencia del ventilador

Iluminación Escalón intensivo inferior

Pantalla de visualización de los escalones de potencia del ventilador

Funcionamiento del ventilador tras su desconexión

❑ Al pulsar una tecla se escucha una señal acústica de confirmación. Desactivar la señal acústica: ❑ Pulsar simultáneamente las teclas 0 y + hasta que se produzca al cabo de tres segundos una señal acústica. Activar la señal acústica: ❑ Repetir la operación descrita más arriba. Conectar el ventilador: ❑ Pulsar la tecla +. Conectar el ventilador: ❑ Pulsar la tecla +. El ventilador pasa a funcionar con un escalón de potencia superior. ❑ Pulsar la tecla –. El ventilador pasa a funcionar con un escalón de potencia inferior. Ajustar el escalón de potencia del ventilador: ❑ Pulsar la tecla 0. La indicación { se apaga al poco tiempo. O: ❑ Pulsar la tecla de reducción – repetidas veces, hasta que el ventilador se desconecte. La indicación { se apaga al poco tiempo. 76

Seleccionando el escalón de funcionamiento intensivo, el ventilador desarrolla su máxima potencia. Este escalón se suele usar sólo durante cortos períodos. ❑ Pulsar la tecla + repetidas veces, hasta que en la pantalla de visualización se ilumine la letra ç. ❑ En caso de no desconectar manualmente el escalón intensivo, el ventilador conmuta al cabo de 10 minutos automáticamente al escalón de potencia }. Funcionamiento del ventilador tras su desconexión: ❑ Pulsar la tecla !. El ventilador funciona durante 10 minutos en el escalón |. En la pantalla de visualización destella un punto. El ventilador se desconecta automáticamente una vez transcurrido dicho período. Iluminación: ❑ La iluminación se puede conectar en cualquier momento, con independencia de que el ventilador funcione o no. ❑ Ajustar la intensidad de la iluminación inferior: Mantener pulsada la tecla a hasta alcanzar la intensidad de iluminación deseada.

Filtros y mantenimiento

Filtro antigrasa: Para retener las partículas de grasa contenidas en el vaho de la cocina se montan filtros metálicos. Las esterillas de filtro son de metal antiinflamable. ¡Atención! A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana. ¡Importante!: La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el mismo, puede prevenir el peligro de incendio a causa de una acumulación de calor al freír o asar alimentos. Indicación del grado de saturación de grasa del filtro: # En caso de estar saturados los filtros se activa, tras desconectar el ventilador, durante 6 segundos una señal de aviso acústica, iluminándose en la pantalla de visualización de la campana la letra #. En tal caso deberá limpiarse el filtro de la grasa acumulada. Limpieza del filtro antigrasa metálico: ❑ Bajo unas condiciones de funcionamiento normal (1 a 2 horas diarias), el filtro antigrasa metálico tiene que limpiarse una vez a mes. ❑ Los filtros antigrasa metálicos se pueden limpiar en un lavavajillas. Ello puede dar lugar a una ligera decoloración de los mismos. Importante: No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa. ❑ En caso de limpiar los filtros metálicos a mano, colocar la caja del filtro durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis. Limpiarlos a continuación con un cepillo, enjuagarlos bien y dejarlos escurrir.

Desmontar y montar los filtros antigrasa metálicos:

¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías. 1. Presionar el enclavamiento de los filtros antigrasa en dirección a la flecha. Abatir los filtros antigrasa hacia abajo. Sujetar los filtros antigrasa por bajo con la otra mano.

2. Limpiar los filtros.

3. Montar los filtros limpios en su sitio. 4. Borrar la # de la pantalla de visualización. ❑ Pulsar la tecla 0.

Filtros y mantenimiento

Filtro de carbón activo: Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aire al interior (recirculación del aire). ¡Atención! A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana. ¡Importante!: La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el mismo, puede prevenir el peligro de incendio a causa de una acumulación de calor al freír o asar alimentos. Montaje y desmontaje: ¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías. 1. Desmontar los filtros antigrasa (véase a este respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos». 2. Montar el filtro de carbón activo.

Indicación del grado de saturación de grasa del filtro: ã

En caso de estar saturado el filtro de carbón activo, se activa, tras desconectar el ventilador, durante 6 segundos una señal de aviso acústica, iluminándose en la pantalla de visualización de la campana la letra ã. En tal caso deberá sustituirse el filtro de la grasa acumulada. Sustituir el filtro de carbón activo: ❑ Bajo unas condiciones de funcionamiento normal (1 ó 2 horas diarias), los filtros de carbón activo tienen que sustituirse una vez al año. ❑ El filtro de carbón activo puede adquirirse en el COMERCIO ESPECIALIZADO (véanse los accesorios opcionales). ❑ Utilizar sólo filtros originales del Fabricante. De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo. Evacuación del filtro de carbón activo usado: ❑ Los filtros de carbón activo no incorporan ningún tipo de material o substancia tóxica o nociva. Por esta razón pueden evacuarse conjuntamente con los desechos domésticos (cubo de basura).

3. Enclavar las lengüetas de sujeción en ambos lados del filtro.

4. Montar los filtros antigrasa (véase al respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos»). 5. Borrar la ã de la pantalla de visualización. ❑ Pulsar la tecla 0.

Sustituir las lámparas

Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible.

1. Desconectar la campana extractora de la red eléctrica,.extrayendo el cable de conexión de la toma de corriente o a través del fusible.

No limpiar la campana extractora con esponjas abrasivas ni emplear agentes que contengan arena, sosa, ácidos o cloruro.

❑ Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpiar la campana extractora. ❑ En caso de suciedad más resistente y fuertemente acumulada, utilizar un agente limpiacristales suave. ❑ Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conserva óptimo funcionamiento. Limpiar el mando desplazable del ventilador sólo con un paño suave y húmedo (usar una solución de agua y agente lavavajillas suave). ¡No usar limpiadores de acero para limpiar el mando desplazable!

Las lámparas halógenas alcanzan durante su funcionamiento unas elevadas temperaturas. Por ello existe peligro de quemaduras incluso algún tiempo después de haberlas desconectado.

2. Extraer el cristal protector del emplazamiento con ayuda de un destornillador o cualquier objeto semejante.

Superficies de acero inoxidable:

❑ Usar un limpiador para acero inoxidable suave, no abrasivo. ❑ Limpiar el metal sólo en dirección al pulido. ❑ Aconsejemos utilizar nuestro agente para limpieza del acero inoxidable Nº 461731. Los datos para su pedido figuran en el cuaderno de servicio adjunto. Superficies de aluminio, pintadas y de plástico: ❑ No utilizar paños secos. ❑ Utilizar un agente limpiacristales suave. ❑ No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis.

3. Sustituir la lámpara halógena por una lámpara halógena corriente, 12 V, máx.

20 W, base G 4). Atención: Portalámparas con acoplamiento de clavijas. Para retirar la lámpara, sujetarla con un paño limpio.

4. Colocar el cristal protector en su emplazamiento y encajarlo.

5. Restablecer la alimentación de corriente introduciendo el cable de conexión en la toma de corriente o a través del fusible. Advertencia: En caso de no funcionar la iluminación de la campana, verificar si se han montado las lámparas correctas.

Ténganse en cuenta los términos de la garantía que figuran en el cuaderno de servicio.

Sustituir las lámparas

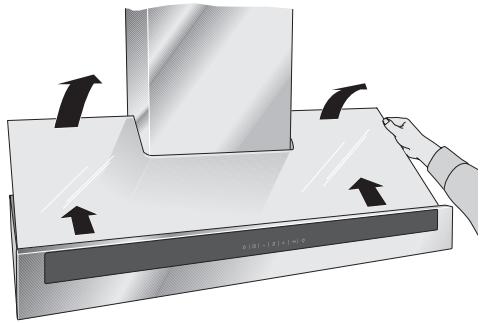

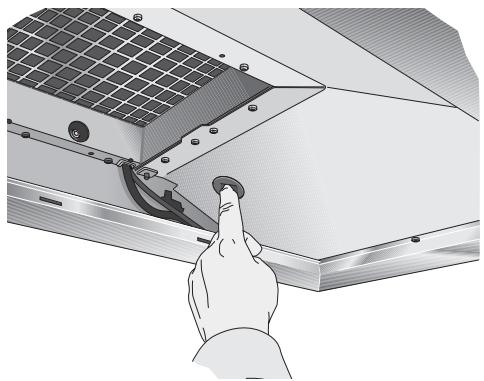

Lámparas fluorescentes: 1. Desconectar la campana extractora; dejar el aparato sin corriente extrayendo el enchufe de la toma de corriente o desactivando el fusible.

Las lámparas fluorescentes alcanzan unas elevadas temperaturas durante su funcionamiento. Por eso persiste el peligro de quemadura también después de transcurrir algún tiempo desde de su desconexión.

2. Retirar el filtro antigrasa (véase el capítulo «Desmontaje y montaje del filtro antigrasa de metal»). 3. Alzar la placa de cristal. Introducir a tal efecto el dedo a través del orificio.

5. Sustituir la lámpara fluorescente

(lámpara fluorescente corriente FM 730, 11 W).

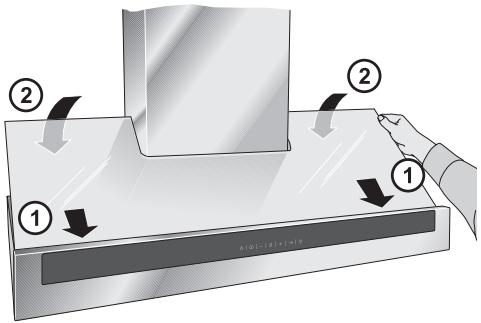

6. Colocar la placa de cristal en su sitio.

7. Bajarla con sumo cuidado hasta que ocupe su posición correcta.

4. Retirar la placa de cristal.

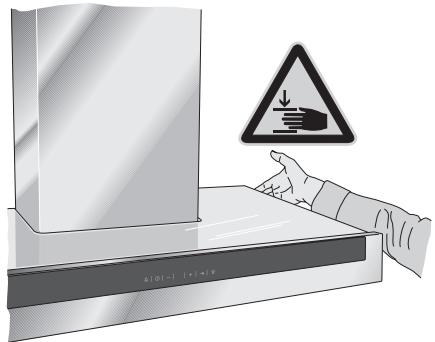

¡Peligro de lesiones!

Montar las tres lámparas fluorescentes y colocar la placa de cristal en su sitio

(véase el apartado dedicado el desmontaje de las lámparas). 80

Instrucciones de montaje:

Advertencias importantes

Los aparatos eléctricos usados

incorporan materiales valiosos que se pueden recuperar. Por ello deberán entregarse a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes).

Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del Centro de recuperación de materiales más próximo. Antes de deshacerse de su aparato usado deberá inutilizarlo.

Su nuevo aparato está protegido

durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente.

Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.

Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua.

Modificar el funcionamiento de la campana extractora de evacuación del aire hacia el exterior a evacuación del aire al interior Modificar el mando electrónico de la campana de funcionamiento con evacuación del aire al exterior a evacuación del aire al interior: ❑ La campana extractora viene ajustada de fábrica a funcionamiento con evacuación del aire hacia el exterior. ❑ La campana extractora tiene que estar acoplada a la red eléctrica, pero desconectada.

La placa de cristal y las lámparas

fluorescentes se suministran embaladas por separado.

La presente campana extractora es

apropiada para trabajar con evacuación del aire al exterior o al interior (sistema de recirculación del aire).

Montar la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice).

La distancia mínima a observar entre las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana es de 550 mm (Fig. 1).

La campana extractora no es adecuada para el montaje por encima de hogares para combustibles sólidos o en forma de gas (carbón, leña, etc.). Véanse al respecto las instrucciones de montaje.

1. Pulsar la tecla «0», manteniéndola oprimida.

2. Mientras permanezca iluminada la indicación {, pulsar adicionalmente la tecla ! hasta que se ilumine la indicación ã. Soltar a continuación todas las teclas. ❑ La indicación ã se apaga al poco tiempo. El mando electrónico de la campana ha sido ajustado a funcionamiento con evacuación del aire hacia el interior. ❑ En caso de repetir las fases descritas en los apartados 1 y 2, se vuelve a ajustar la campana extractora a funcionamiento con evacuación del aire hacia el exterior (indicación #). 81

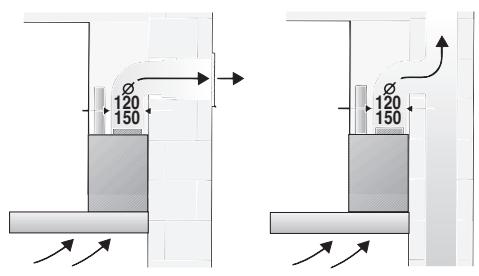

Funcionamiento con evacuación del aire al exterior

El aire de evacuación pasa a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared.

D El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares. Antes de proceder a los trabajos de evacuación del aire al exterior, deberá observar las disposicones legales de su localiad (por ejemplo el reglamento local para el permiso de edificación). En caso de hacer pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deberá consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes. D Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar. Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).

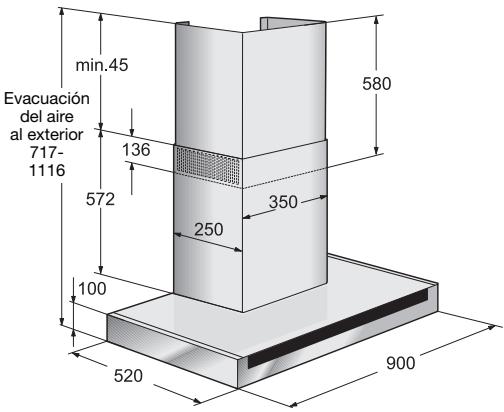

Evacuación del aire al exterior

Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas murales para la alimentación o evacuación del aire o también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos o similares.

Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación. La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos. Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas. Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción. Si el aire es evacuado pasando a través de la pared exterior, deberá utilizarse una caja mural telescópica.

Condiciones necesarias para lograr la óptima potencia y rendimiento de la campana extractora: ❑ Tubo de evacuación corto y liso. ❑ Menor número de codos posible. ❑ Usar en lo posible tubos de gran diámetro, así como codos de gran tamaño. Los tubos de evacuación largos y con desigualdades, y la utilización de muchos tubos y codos de diámetro pequeño perjudica el rendimiento óptimo del aparato y provoca un aumento de ruidos desagradables durante su funcionamiento.

Las reclamaciones atribuibles o relacionadas con la planificación y ejecución de la instalación de las tuberías de la campana extractora, no están cubiertas por el servicio de garantía del fabricante.

Tubos redondos: Se aconseja emplear tubos con un diámetro interior 150 mm; el diámetro mínimo admisible es de 120 mm. Los canales planos deberán poseer una sección interior equivalente a la de los tubos redondos. No deben presentar ángulos demasiado agudos. Diámetro 120 mm, aprox. 113 cm2 Diámetro 150 mm, aprox. 177 cm2 En caso de usar tubos con diferentes diámetros: Colocar una tira estanqueizante. Al trabajar con sistema de evacuación del aire al exterior: Procurar una suficiente alimentación de aire.

Funcionamiento con evacuación del aire hacia el interior (recirculación del aire)

❑ Filtro de carbón activo en caso de no existir la posibilidad de trabajar con evacuación del aire hacia el exterior.

Conexión de los tubos de evacuación

Tubo con diámetro de 150 mm: ❑ Fijar directamente el tubo de evacuación el aire en el racor de empalme.

En caso de tubos de evacuación con 120 mm de diámetro:

❑ Fijar directamente el tubo reductor en el racor de empalme de la evacuación del aire de la campana. ❑ Fijar el tubo de evacuación del aire al tubo reductor.

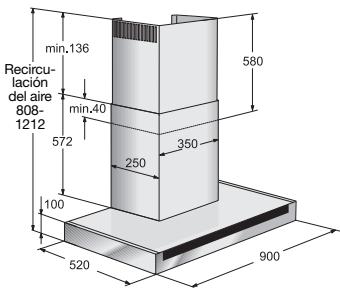

Recirculación completo, así del aire 808como los 1212 filtros de repuesto, se pueden adquirir en el comercio especializdo. Las referencias correspondientes figuran al final de estas instrucciones de uso. 83

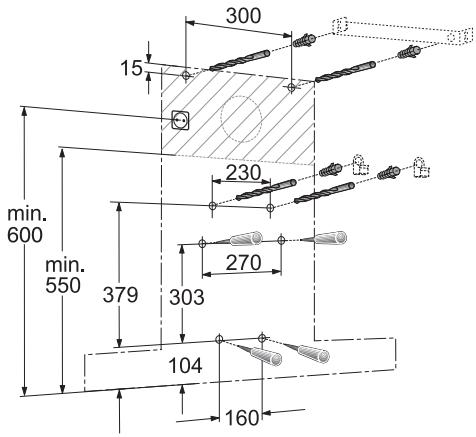

Preparativos en la pared

La campana extractora sólo podrá conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse o montarse directamente detrás del revestimiento decorativo de la campana.

❑ La toma (caja) de corriente con puesta a tierra deberá acoplarse a través de un circuito de corriente propio. ❑ En caso de no ser accesible la toma de corriente con puesta a tierra tras el montaje de la campana extractora, tiene que existir un dispositivo separador, igual que en una conexión fija.

❑ La pared tiene que ser lisa y vertical.

❑ Procurar un asiento firme de los tacos en la pared. Peso en kg: Evacuación del aire al exterior

Recirculación del aire

Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como consecuencia del progreso técnico.

En caso de necesitar una conexión fija a la red eléctrica:

El aparato sólo deberá ser conectado a la red eléctrica por un instalador-electricista registrado como tal en la empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores.

En caso de producirse daños en el cable de conexión del aparato, éste sólo podrá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia

Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro.

Características eléctricas: figuran en la placa de características que es accesible después de quitar los marcos de filtro, en la parte interior del aparato.

En caso de reparación de la campana deberá desconectarse siempre el aparato de la red eléctrica, antes de iniciar los trabajos correspondientes. Longitud del cable de conexión a la red eléctrica: 1,30 m. La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje. 84

Esta campana extractora ha sido diseñada exclusivamente para su montaje en la pared. 1. Retirar el filtro antigrasa (véanse al respecto las instrucciones de uso de la campana). 2. Trazar en la pared una línea medial desde el techo hasta el borde inferior de la campana extractora. 3. Marcar en la pared, con ayuda de la plantilla suministrada con el aparato, la posición de los tornillos de sujeción. Para facilitar el trabajo, dibujar ligeramente en la pared los contornos de la campana que debe engancharse en los tornillos. Prestar atención a que se observe la mínima distancia de 550 mm entre las zonas de cocción eléctricas y la campana extractora. El borde inferior de la plantilla de montaje corresponde al borde inferior de la campana extractora. 4. Practicar dos taladros para la escuadra superior y otros dos para la escuadra inferior de 8 mm de diámetro cada uno. Introducir los tacos en los taladros a ras con la pared.

Atención: ¡Ténganse en cuenta los posibles accesorios opcionales que se vayan a montar con la campana extractora!

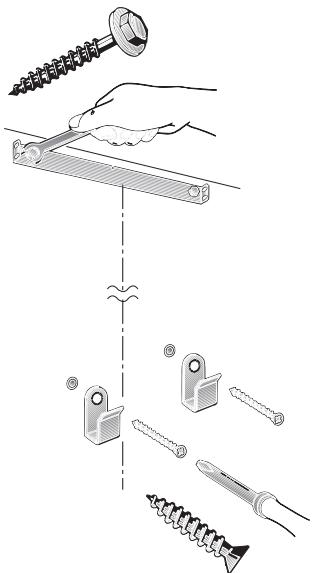

5. Montar y fijar la escuadra de soporte superior, así como las dos escuadras de soporte inferiores.

6. Enganchar la campana extractora.

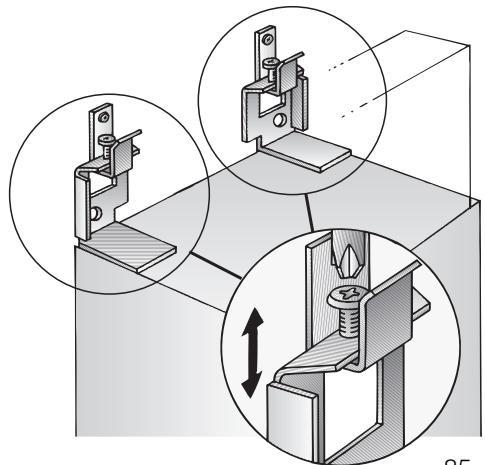

Ajustar la altura y la posición horizontal de la misma con ayuda de los tornillos de ajuste. Verificar si los cuatro taladros para los tornillos de sujeción están correctamente marcados. En caso necesario, marcarlos de nuevo.

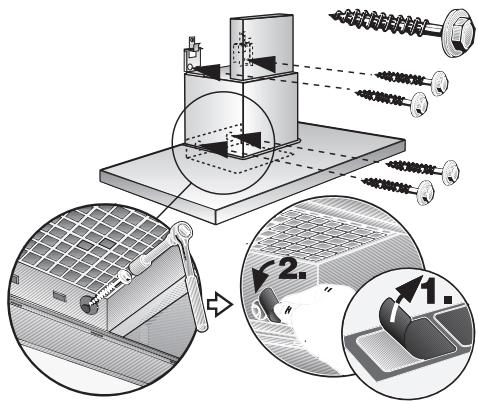

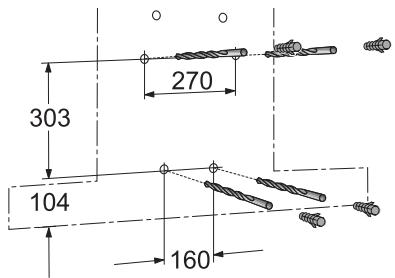

07. Desmontar la campana extractora. Practicar los cuatro taladros inferiores, de 8 mm de diámetro, para los tornillos de sujeción. Introducir los tacos en los taladros a ras con la pared.

08. Enganchar la campana extractora y fijarla con los cuatro tornillos restantes.

09. Pegar una lámina protectora sobre los agujeros de la rejilla protectora correspondientes a los tornillos de sujeción inferiores.

13. Retirar la lámina protectora de los revestimientos laterales de la chimenea.

¡Prestar atención a no dañar la superficie sensible de acero inoxidable de los revestimientos! Atención: La cara interior de los elementos de revestimiento pueden tener aristas vivas – ¡peligro de lesiones! Por esta razón aconsejamos usar guantes protectores durante el montaje. 14. Enganchar los dos elementos del revestimiento de la chimenea desplazándolos uno respecto al otro - las ranuras de la parte telescópica superior deberá estar hacia abajo. Colocar el revestimiento en forma de chimenea en la ranura de soporte de la campana extractora. ¡Evite los rasguños al montar los elementos de revestimiento en forma de chimenea, protegiendo con la plantilla de montaje el borde del elemento inferior del revestimiento.

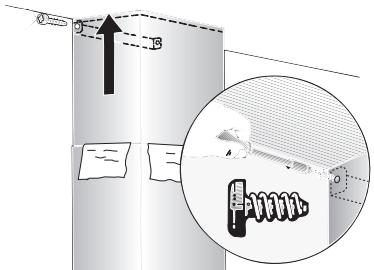

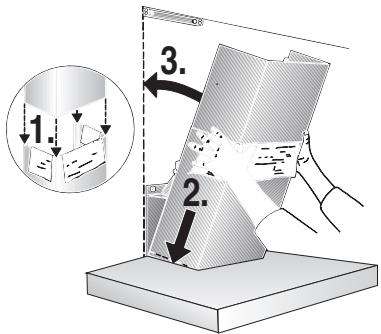

15. Levantar ligeramente el elemento superior del revestimiento de la chimenea y fijarlo lateralmente, con ayuda de dos tornillos, a la escuadra de soporte.

10. Empalmar el tubo de evacuación del aire en la campana extractora.

11. Montar las tres lámparas fluorescentes y colocar la placa de cristal en su sitio (véase el apartado dedicado el desmontaje de las lámparas). 12. Conectar la campana a la red eléctrica. 86

16. Montar el filtro antigrasa (véanse al respecto las instrucciones de uso de la campana extractora).
